Алгоритмы с ветвлениями
Урок 27. Информатика 6 класс ФГОС
В данный момент вы не можете посмотреть или раздать видеоурок ученикам
Чтобы получить доступ к этому и другим видеоурокам комплекта, вам нужно добавить его в личный кабинет, приобрев в каталоге.
Получите невероятные возможности
Конспект урока «Алгоритмы с ветвлениями»
· алгоритмы с ветвлениями.
На прошлом уроке мы с вами изучали линейные алгоритмы. Напомним, что линейным называется алгоритм, в котором команды выполняются в порядке их записи, т.е. последовательно друг за другом.
Но в реальной жизни таких ситуаций, в которых заранее известен алгоритм действий и результат, очень мало. Зачастую нам приходится принимать решения, которые влияют на нашу дальнейшую судьбу. Например, если я сегодня выучу параграф по информатике, то завтра получу хорошую отметку, если нет, то отметка будет плохой. Или если я буду хорошо учиться в школе, то я смогу достичь успеха, иначе успешным мне не стать.
Для принятия решения ход рассуждений может быть таким:
Полная форма записи:
Если знать, где упадёшь, то соломки подстелешь, иначе разобьёшь нос.
Иногда, встречаются ситуации, когда вторая последовательность команд отсутствует, то есть сокращённая форма записи.
Если цветут ландыши, то пришла весна.
Таким образом, можно сделать вывод, что алгоритм с ветвлением – это алгоритм, в котором в зависимости от выполнения или невыполнения некоторого условия приводится к исполнению либо одна, либо другая последовательность команд.
Рассмотрим такую ситуацию: шестиклассница Таня принялась за уроки. Таня решила позвонить Никите. Если Никита ответит, то сделать информатику, если он не ответит, то позвонить Маше. Если Маша ответит, то разобраться с математикой, иначе (если Маша не ответит) выучить стихотворение по литературе.
Изобразим с помощью блок-схемы последовательность действий Тани:
Начало алгоритма (Таня решила позвонить). Далее Условие для принятия решения (Никита ответил) если да – то делать информатику; если нет – то следующее действие (позвонить Маше). Далее – условие (Маша ответила), если да – то разобраться с математикой, если нет – учить стихотворение по литературе. Конец алгоритма.
Итак, Вы заметили, что Таня совершала действия, в зависимости от выполнения или невыполнения определённого условия, то есть действовала по алгоритму с ветвлением.
Даже в русских народных сказках героям приходится принимать решения. Давайте вспомним Илью Муромца.
И отправился в путь Илья Муромец по Земле Русской.
Долго ехал иль коротко да выехал он к трём дороженькам. Камень лежит, а на нём написано:
Задумался Илья Муромец:
И пошёл Илья дорогой правою.
Опишем алгоритм действий Ильи Муромца в словесной форме:
То есть, если рассматривать ситуацию с Ильёй Муромцем мы видим, что, выбрав одну из дорог, герой определил свою дальнейшую судьбу.
А теперь давайте рассмотрим задачу по математике, решение которой зависит от выполнения либо невыполнения заданного условия.
Имеется 5 одинаковых, пронумерованных медальонов. Но один из них фальшивый. Он легче остальных (4 медальона имеют одинаковый вес). Требуется при помощи 2 взвешиваний на чашечных весах без гирь найти фальшивый медальон.
Алгоритм решения этой задачи может быть, например, таким:
Положим на первую чашу весов медальоны 1 и 2 на вторую 3 и 4. Если весы в равновесии, то фальшивый медальон 5.
Иначе, если первая чаша весов поднялась вверх, то убираем медальоны и положим на первую чашу весов медальон 1, а на вторую медальон 2. Далее
если первая чаша весов поднялась вверх, то фальшивый медальон 1, иначе фальшивый медальон 2.
Если вторая чаша поднялась вверх, убираем медальоны и положим на первую чашу весов медальон 3, а на вторую медальон 4. Если первая чаша весов поднялась вверх, то фальшивый медальон 3, иначе фальшивый медальон 4.
С помощью блок-схемы решение данной задачи можно изобразить так:
Выполняемое действие: Положим на первую чашу весов медальоны 1 и 2 на вторую 3 и 4.
Далее условие: смотрим на весы. Весы в равновесии? Если да, то Вывод: фальшивый медальон 5. Если нет, то Вывод: фальшивый медальон на поднявшейся вверх чаше весов.
Следующее Условие – Какая чаша весов поднялась вверх?
Если первая, то Действие: положим на первую чашу весов медальон 1, а на вторую медальон 2.
Если вторая, то Действие: положим на первую чашу весов медальон 3, а на вторую медальон 4.
Таким образом, в этой задаче, фальшивый медальон, мы нашли за два взвешивания.
Давайте разработаем свой алгоритм с ветвлениями на компьютерном практикуме. Создадим презентацию с гиперссылками «Времена года», с помощью редактора презентаций PowerPoint. Сделаем презентацию, в которой, в зависимости от принятого Вами решения (по алгоритму с ветвлениями) будут меняться слайды.
Напомним, что открыть программу PowerPoint можно нажав в меню Пуск – Все программы – Microsoft Office – Microsoft PowerPoint 2010.
Выберем вкладку Главная, затем в группе Слайды нажмём на кнопку Макет нам нужен слайд Заголовок и объект.
В поле Заголовок слайда введём название «Времена года». Для того чтобы у нас получился индивидуальный заголовок, перейдём на вкладку Форматирование и с помощью инструментов группы Стили WordArt выберем понравившийся Вам вид.
Затем в поле Текст слайда перечислим все времена года. Выделим получившийся список и перейдём на вкладку Главная. Используя инструменты группы Шрифт отредактируем список.
На вкладке Главная нажимаем Создать слайд на кнопке Макет выбираем Два объекта.
Озаглавим слайд «Зима», и сделаем заголовок красочным и индивидуальным.
Заполним одно из полей стихотворением о зиме. Для этого, на вашем компьютере, в Вашей рабочей папке, откроем папку «Времена года». В данной папке находится текстовый документ «Стихи». Нам необходимо открыть его и скопировать стихотворение о зиме. Затем ставим курсор в поле «Текст слайда» и нажимаем Вставить.
В другое поле вставим рисунок Зима из папки «Времена года». Для этого в поле нажимаем Рисунок. На компьютере выбираем папку «Времена года», затем рисунок зима.
Точно также создадим слайды «Весна», «Лето» и «Осень».
Нам необходимо связать слово «зима» с подходящим к нему слайдом, то есть, создать гиперссылку. Для этого перейдём на первый слайд, выделим слово «Зима» и нажмём Вставка — Гиперссылка.
Точно также создаём гиперссылки от слов «Весна», «Лето», «Осень».
Добавим на каждый слайд Зима, Весна, Лето и Осень управляющую кнопку, которая осуществляет переход на первый слайд.
перейдём на вкладку Вставка;
в группе Фигуры выберем среди управляющих кнопок кнопку В начало;
растянем кнопку до нужного нам размера;
в окне Настройка действия установим переход по гиперссылке на первый слайд.

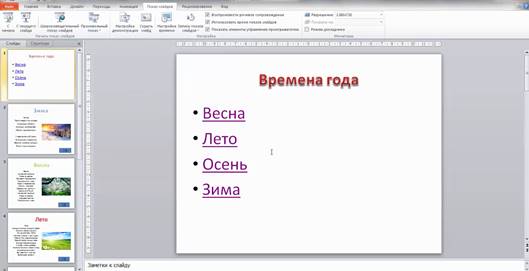

Запустим презентацию. Выбираем вкладку Показ слайдов, нажимаем С начала. Просмотрим слайды презентации с использованием гиперссылок.
Сохраним презентацию при помощи вкладки Файл, Сохранить как в своей рабочей папке. Указываем путь и задаём имя Времена года. Нажимаем кнопку сохранить.
Итак, в нашей презентации «Времена года» ветвление – это переход и открытие выбранного нами слайда.
Таким образом, сегодня на уроке мы узнали, что:
Ветвлением называется форма организации действий, при которой в зависимости от выполнения или невыполнения некоторого условия совершается либо одна, либо другая последовательность действий.
Для записи алгоритма с ветвлениями используется полная и сокращённая формы записи.
Так же мы выяснили, что очень часто в повседневной жизни нам необходимо действовать по алгоритму с ветвлениями.
Алгоритм ветвления. Отличие от алгоритмов линейной структуры
Статья рассказывает про алгоритмы с разветвлённой структурой. Читатель узнает, чем их решение отличается от решения линейных алгоритмов, как выглядит программный способ записи таких алгоритмов, а также какова будет блок-схема.
В предыдущей статье шла речь об алгоритмах, их особенностях и свойствах. Особое внимание было уделено линейной структуре как самому простому способу реализации. Сегодня поговорим о более сложных алгоритмах, обладающих разветвлённой структурой. Но прежде чем продолжать, следует кое-что вспомнить.
Алгоритм – это ясный перечень действий, который направлен на решение какой-либо задачи. Одно из свойств алгоритма — дискретность. Дискретность связана с наличием в алгоритмической последовательности ряда операций (этапов, действий), выполняемых пошагово, то есть дискретно. Алгоритм обладает свойством дискретности, так как он представляет собой процесс решения задачи в виде последовательного выполнения простых шагов. И каждое действие исполняется лишь после окончания исполнения предыдущего. Также предполагается наличие определённых исходных данных и результата выполнения.
Блок-схема — графический способ описания алгоритмов. Графическое представление обеспечивает наглядность и упрощает запись, делая последовательность более понятной. При использовании схемы каждому действию соответствует определённая геометрическая фигура (эти фигуры называют блоками). Вот наиболее часто употребляемые:
Ещё раз о линейности
Линейная последовательность — самая простая из возможных структур. При наличии линейности команды выполняются в чёткой последовательности и в порядке их записи, то есть друг за другом. Вот линейная алгоритмическая последовательность посадки дерева: 1) выкапывание ямки в земле; 2) размещение в ямке саженца; 3) закапывание ямки; 4) поливание места посадки водой.
Такой линейный алгоритм имеет следующую блок-схему:
А вот и общая схема линейного алгоритма:
Ветвление в алгоритмических последовательностях
На практике очень редко встречается, чтобы последовательность всех требуемых действий была известна заранее. Если на минуту покинуть мир алгоритмизации и программирования, можно спроецировать ветвление на многие жизненные ситуации. Если на улице дождь, человек берёт зонт, если очень жарко, будет выбрана одежда полегче и т. д. Всё зависит от условия выбора. Как тут не вспомнить рыцаря на распутье из русских народных сказок?
Подобная ситуация заставляет принимать решения с учётом определённого условия. Если нужна жена, то витязь идёт направо, если богатство, то налево, если жизнь не мила, то прямо. Условия, которые влияют на решение, располагаются между словами «если» и «то».
От значения условий зависит дальнейшее поведение. Когда условие выполняется, оно принимает значение «истина», когда нет — «ложь». Иногда анализ ситуации и выбор не вызывают особых затруднений, а иногда принять решение очень трудно. А всё потому, что принимающий решение пытается продумать каждый из вариантов и предугадать последствия выбора. Нельзя не вспомнить гроссмейстера, который анализирует позицию на ходы вперёд, прежде чем передвинуть фигуру на шахматной доске.
Компьютерные программы и игры тоже построены на выборе действий. А блок-схема при наличии ветвления приобретает иной вид:
Логика разветвляющих алгоритмов
Логику можно описать следующим образом:
Ветвление — метод и форма организации действий, когда в зависимости от выполнения определённого условия совершается та либо иная последовательность шагов.
В результате совсем несложно составить алгоритм покупки мороженого с учётом наличия необходимой суммы денег. Описать эту алгоритмическую последовательность с помощью схемы и блоков тоже не составит труда:
Для закрепления можно решить задачу.
Есть 3 монеты одинакового достоинства. Одна из монет фальшивая (известно, что она имеет меньший вес). Найдите фальшивую монету на чашечных весах без гирь с помощью только одного взвешивания.
Решение легко описывается посредством схематических блоков:
Следующий пример легко экстраполируется в жизнь. Речь идёт об алгоритме для перехода дороги при наличии светофора. Он имеет следующий вид: 1. Подходим к светофору. 2. Смотрим, какой горит свет. 3. Если зелёный, переходим дорогу. 4. Если красный, ждём, пока загорится зелёный, а потом переходим дорогу.
Программный способ записи
Чтобы алгоритм было понятен компьютеру, машине и любой другой цифровой системе, следует оформить его в таком виде, который эта система способна воспринимать. То есть надо написать программу, используя для этого команды из СКИ. СКИ — это список команд исполнителя — перечень команд, ему понятных. А любой исполнитель способен исполнить лишь те команды, которые включены в его СКИ, а если говорить человеческим языком — входят в набор его компетенций.
Для примера можно реализовать алгоритм на языке программирования Pascal. Исходя из вышесказанного, следует использовать команды, входящие в терминологию Pascal.
Простейший пример описания алгоритма с разветвляющейся структурой — условный оператор IF. Полная конструкция этого условного оператора имеет следующий вид:
Здесь if — это «если», then — это «то», else — «иначе».
Условный оператор работает просто: — вычисляется значение логического выражения, которое расположено после служебного слова IF; — если результат — истина, выполняется оператор 1, который размещён после THEN, причём действие после ELSE пропускается; — если результат — ложь, пропускается уже действие после THEN, а действие после ELSE выполняется с помощью оператора 2.
Теперь можно вспомнить пресловутого витязя на распутье и написать простую программу, реализующую этот алгоритм с помощью соответствующих условных операторов.
Попробовать этот алгоритм в работе можно на любом онлайн-компиляторе, поддерживающим Pascal. Но не стоит на этом останавливаться — лучше всего написать собственную программу, что позволит получить максимальную пользу от урока.
С. Пушкина «Руслан и Людмила», а именно действия учёного кота :
если идешь направо, то пой песню, иначе говори сказкудругой пример из жизни :
еслисделал уроки, то отдыхай, иначе делай урокии ещё пример :
если натуральное число делится на два без остатка, то данное число чётное, иначе данное число нечётное.
Товарищи программисты?
Как реализовать вот такой кусочек алгоритма?
Если есть два цикла с ветвлением (паскаль).
Алгоритмическая структура «Ветвление»?
Алгоритмическая структура «Ветвление».
Привести пример полного и неполного ветвления.
Приведите пример алгоритма, содержащего ветвление?
Приведите пример алгоритма, содержащего ветвление.
Алгоритм с ветвлениями?
Алгоритм с ветвлениями.
Сформулируй и запиши, что такое алгоритм с ветвлением?
Сформулируй и запиши, что такое алгоритм с ветвлением?
Приведити пример алгоритма с использованием неполной формы ветвления?
Приведити пример алгоритма с использованием неполной формы ветвления.
Что такое алгоритмы с ветвлением?
Что такое алгоритмы с ветвлением?
Мне нужны любые три решеные задачи на три алгоритма Линейный, ветвленый, циклический?
Мне нужны любые три решеные задачи на три алгоритма Линейный, ветвленый, циклический.
5. Алгоритм, не реализующий обратную связь 1) может содержать циклы и ветвления 2) может содержать циклы 3) может быть только циклическим 4) может быть только линейным 5) может содержать ветвления 6) пропустить.
Учитель информатики
Сайт учителя информатики. Технологические карты уроков, Подготовка к ОГЭ и ЕГЭ, полезный материал и многое другое.
Типы алгоритмов
§ 17. Типы алгоритмов
ИНФОРМАТИКА. 6 КЛАССА. БОСОВА Л.Л. ОГЛАВЛЕНИЕ
Линейные алгоритмы
Ключевые слова:
• линейные алгоритмы
• алгоритмы с ветвлениями
• алгоритмы с повторениями
В алгоритмах команды записываются друг за другом в определённом порядке.
Алгоритм, в котором команды выполняются в порядке их записи, то есть последовательно друг за другом, называется линейным.
Например, линейным является следующий алгоритм посадки дерева (рис. 58):
1) выкопать в земле ямку;
2) опустить в ямку саженец;
3) засыпать ямку с саженцем землёй;
4) полить саженец водой.
С помощью блок-схемы данный алгоритм можно изобразить так (рис. 59).
Алгоритмы с повторениями
В алгоритмах команды записываются друг за другом в определённом порядке.
На практике часто встречаются задачи, в которых одно или несколько действий бывает необходимо повторить несколько раз, пока соблюдается некоторое заранее установленное условие.
Форма организации действий, при которой выполнение одной и той же последовательности действий повторяется, пока выполняется некоторое заранее установленное условие, называется циклом (повторением). Алгоритм, содержащий циклы, называется циклическим алгоритмом или алгоритмом с повторениями.
Ситуация, при которой выполнение цикла никогда не заканчивается, называется зацикливанием. Следует разрабатывать алгоритмы, не допускающие таких ситуаций.
Рассмотрим пример из жизни. Вот так может выглядеть блок-схема действий школьника, которому перед вечерней прогулкой следует выполнить домашнее задание по математике (рис. 62).
Это циклический алгоритм. При его исполнении действие «Решить задачу» будет выполнено столько раз, сколько задач содержит домашнее задание ученика.
Алгоритмы с ветвлениями
В алгоритмах команды записываются друг за другом в определённом порядке.
В жизни часто приходится принимать решение в зависимости от сложившейся обстановки. Если идёт дождь, мы берём зонт и надеваем плащ; если жарко, надеваем лёгкую одежду. Встречаются и более сложные условия выбора. В некоторых случаях от выбранного решения зависит дальнейшая судьба человека.
Логику принятия решения можно описать так:
ЕСЛИ ТО ИНАЧЕ
Пример:
ЕСЛИ хочешь быть здоров, ТО закаляйся, ИНАЧЕ валяйся весь день на диване.
В некоторых случаях могут отсутствовать:
ЕСЛИ назвался груздем, ТО полезай в кузов.
Форма организации действий, при которой в зависимости от выполнения или невыполнения некоторого условия совершается либо одна, либо другая последовательность действий, называется ветвлением.
Изобразим в виде блок-схемы последовательность действий ученика 6 класса Мухина Васи, которую он представляет себе так: «Если Павлик дома, будем решать задачи по математике. В противном случае следует позвонить Марине и вместе готовить доклад по биологии. Если же Марины нет дома, то надо сесть за сочинение» (рис. 60).
А вот так, с помощью блок-схемы можно очень наглядно представить рассуждения при решении следующей задачи (рис. 61).
Из трёх монет одинакового достоинства одна фальшивая (более лёгкая). Как её найти с помощью одного взвешивания на чашечных весах без гирь?
Вопросы и задания
1. Какие алгоритмы называют линейными? Приведите пример линейного алгоритма.
2. Исполнитель Вычислитель умеет выполнять только две команды: умножать на 2 и прибавлять 1. Придумайте для него наиболее короткий алгоритм получения из 0 числа 50.
3. Какая форма организации действий называется ветвлением? Приведите пример алгоритма, содержащего ветвление.
4. Вспомните сюжет русской народной сказки «Гуси-лебеди». Какие условия должна была выполнить её героиня? Вспомните другие сказки, герои которых должны были совершить выбор, определяющий их судьбу.
5. Прочитайте отрывок из стихотворения Дж. Родари «Чем пахнут ремёсла? »:
У каждого дела запах особый:
В булочной пахнет тестом и сдобой.
Мимо столярной идешь мастерской —
Стружкою пахнет и свежей доской.
Пахнет маляр скипидаром и краской.
Пахнет стекольщик оконной замазкой.
Куртка шофёра пахнет бензином,
Блуза рабочего — маслом машинным.
Перефразируйте информацию о профессиях с помощью слов «ЕСЛИ … ТО».
6. Из 9 монет одинакового достоинства одна фальшивая (более лёгкая). За какое минимальное число взвешиваний на чашечных весах без гирь вы можете её определить?
7. Какая форма организации действий называется повторением? Приведите пример алгоритма, содержащего повторение.
8. В каких известных вам литературных произведениях имеет место циклическая форма организации действий?
9. Где окажется исполнитель, выполнивший 16 раз подряд следующую группу команд?
пройти 10 метров вперёд
повернуть на 90° по часовой стрелке
10. Какую группу действий и сколько раз следует повторить при решении следующей задачи?
Сорок солдат подошли к реке, по которой на лодке катаются двое мальчиков. Как солдатам переправиться на другой берег, если лодка вмещает только одного солдата либо двух мальчиков, а солдата и мальчика уже не вмещает?
11. Вспомните задачу о Вычислителе, умеющем только умножать на 2 и прибавлять 1. Разрабатывать для него рациональные (короткие) программы будет значительно проще, если вы воспользуетесь следующей блок-схемой:
Используя эту блок-схему, составьте рациональные программы получения из числа 0 чисел 1024 и 500.
