Общие термины и определения

При анализе точности геометрических параметров деталей оперируют следующими понятиями (рисунок 10).

Номинальная поверхность– идеальная поверхность, размеры и форма которой соответствуют заданным номинальным размерам и номинальной форме. Она задается на чертеже.

Реальная поверхность– поверхность, ограничивающая деталь и отделяющая ее от окружающей среды и которая образуется в результате изготовления детали на станках.

Профиль– линия пересечения поверхности с плоскостью или с заданной поверхностью.

Различают профили номинальной и реальной поверхностей.

Нормируемый участок L– участок поверхности или линии, к которому относится допуск формы, допуск расположения или соответствующее отклонение. Если нормируемый участок не задан, то допуск или отклонение относится ко всей рассматриваемой поверхности или длине рассматриваемого элемента. Если расположение нормируемого участка не задано, то он может занимать любое расположение в пределах всего элемента.

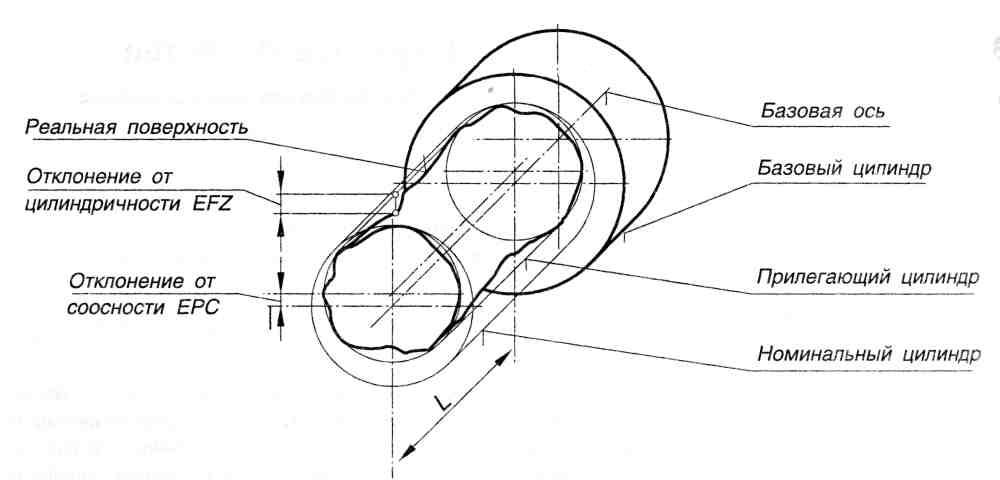

Рисунок 10 – Схема для определения понятий отклонений формы

Прилегающая поверхность– поверхность, имеющая форму номинальной поверхности, соприкасающаяся с реальной поверхностью и расположенная вне материала детали так, чтобы отклонение от нее наиболее удаленной точки реальной поверхности в пределах нормируемого участка имело минимальное значение. Прилегающая поверхность применяется в качестве базовой при определении отклонений формы и расположения.

Прилегающая окружность– это окружность минимального диаметра, описанная вокруг реального профиля (для наружной поверхности вращения), или максимального диаметра, вписанная в реальный профиль (для внутренней поверхности вращения).

Прилегающий цилиндр– это цилиндр минимального диаметра, описанный вокруг реальной поверхности (для наружной поверхности вращения) или максимального диаметра, вписанный в реальную поверхность (для внутренней поверхности вращения).

Прилегающие поверхности и профилисоответствуют условиям сопряжения деталей припосадках с нулевым зазором. Приизмерении прилегающими поверхностями служат рабочие поверхности контрольных плит,интерференционных стекол, лекальных и поверочных линеек, калибров, контрольных оправок и т.п.

База–элемент деталиили сочетание элементов, определяющий одну изплоскостейилиосей системы, по отношению к которойзадается допускрасположенияили определяетсяотклонение расположениярассматриваемого элемента.

Базами могут быть базовая плоскость, базовая ось и базовая плоскость симметрии.

Отклонения и допуски формы

Отклонением формы EFназывается отклонение формы реального элемента от номинальной формы, оцениваемое наибольшим расстоянием от точек реального элемента по нормали к прилегающему элементу

Допуском формы TFназывается наибольшее допускаемое значение отклонения формы.

Количественно отклонение формыоцениваетсянаибольшим расстоянием∆от точек реальной поверхности (профиля) по нормали в пределах нормируемого участкаL.

ГОСТ 24642-81 предусматривает 5 видов отклонений формы:

— от плоскостности для плоских поверхностей;

— от профиля продольного сечения для цилиндрических поверхностей

Отклонение от цилиндричности– наибольшее расстояние ∆ от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участкаL. Этот комплексный показатель недостаточно обеспечен производственными измерительными средствами и находит применение в основном при исследовании.

Отклонение профиля продольного сечения– наибольшее расстояние ∆ от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля

Частными видами отклонения профиля продольного сечения являются: конусообразность, бочкообразность и седлообразность.

Для всех видов отклонение профиля продольного сечения

∆ =

Конусообразность возникаетиз-за износа резца, несовпадения осей шпинделя и пиноли задней бабки станка, отклонения от параллельности оси центров и направляющих станины.

Бочкообразностьчаще всего образуется при обтачивании тонких длинных валов без люнета в связи с упругой деформацией.

Седлообразность и бочкообразностьмогут возникать вследствие упругой деформации опор шпинделя и пиноли задней бабки станка.

Отклонение от круглости– наибольшее расстояние ∆ от точек реального профиля до прилегающей окружности. Частнымивидами отклоненийот круглости являютсяовальность и огранка(разница диаметров детали в поперечном сечении). Этот показатель оказывает существенное влияние на эксплутационные свойства качества деталей и используется для деталей, к которым предъявляются требования высокой точности по овальности и огранке

Причинойпоявленияовальностиявляется овальность самой заготовки детали, овальность опорных поверхностей шпинделя станка, упругие деформации детали (особенно тонкостенных) при закреплении в станке.

Причиной появления огранки является изменение мгновенного центра вращения детали, например при бесцентровом шлифовании. Огранка может быть с четным и нечетным числом граней. Огранка с нечетным числом граней характеризуется равенством диаметра по граням.

Отклонение от прямолинейности в плоскости– наибольшее расстояние ∆ от точек реального профиля до прилегающей прямой в пределах нормируемого

Отклонение от плоскостности– наибольшее расстояние ∆ от точек реальной поверхности до прилегающей плоскости в пределах нормируемого участка.

Частными видами отклонения от плоскостностиявляютсявогнутостьивыпуклость.

Виды допусков формы, их обозначение и изображение на чертежах представлены в таблицах 1 и 2.

Таблица 1 – Виды допусков формы и их условные изображения

Источник

номинальная поверхность

номинальная поверхность
Поверхность, заданная в технической документации без учета допускаемых отклонений (неровностей).

[ГОСТ 25142-82 (СТ СЭВ 1156-78)]

номинальная поверхность
Идеальная поверхность, размеры и форма которой соответствуют заданным номинальным размерам и номинальной форме
[ГОСТ 24642-81]

Тематики

Обобщающие термины

Смотреть что такое «номинальная поверхность» в других словарях:

Номинальная поверхность — 1.2. Номинальная поверхность Поверхность, заданная в технической документации без учета допускаемых отклонений (неровностей) (черт. 2) Черт. 2 Источник: ГОСТ 25142 82: Шероховатость поверхности. Термины и определения … Словарь-справочник терминов нормативно-технической документации

номинальная поверхность зуба — номинальная поверхность Главная поверхность зуба или поверхность, полученная в результате ее модификации, от которой отсчитываются погрешности изготовления. [ГОСТ 16530 83] Тематики передачи зубчатые Обобщающие термины объемные элементы и… … Справочник технического переводчика

номинальная геометрическая высота всасывания h_{г ном}, м — 3.7 номинальная геометрическая высота всасывания hг ном, м: Наибольшее расстояние между осью вращения рабочего колеса первой ступени насоса и уровнем воды со стороны линии всасывания, при котором должно обеспечиваться номинальное значение подачи… … Словарь-справочник терминов нормативно-технической документации

производящая поверхность — Воображаемая поверхность, содержащая режущие кромки инструмента или образуемая при их движении, огибающей которой в относительном движении является требуемая боковая поверхность зуба обрабатываемого зубчатого колеса. Примечание Различают главную… … Справочник технического переводчика

ГОСТ 25142-82: Шероховатость поверхности. Термины и определения — Терминология ГОСТ 25142 82: Шероховатость поверхности. Термины и определения оригинал документа: 1.16. Базовая длина l Длина базовой линии, используемая для выделения неровностей, характеризующих шероховатость поверхности (черт. 12) Черт. 12 1.17 … Словарь-справочник терминов нормативно-технической документации

ГОСТ 2789-73: Шероховатость поверхности. Параметры и характеристики — Терминология ГОСТ 2789 73: Шероховатость поверхности. Параметры и характеристики оригинал документа: 4. Базовая длина l Длина базовой линии, используемая для выделения неровностей, характеризующих шероховатость поверхности Определения термина из… … Словарь-справочник терминов нормативно-технической документации

ГОСТ 23172-78: Котлы стационарные. Термины и определения — Терминология ГОСТ 23172 78: Котлы стационарные. Термины и определения оригинал документа: 47. Барабан стационарного котла Барабан D. Trommel E. Drum F. Reservoir Элемент стационарного котла, предназначенный для сбора и раздачи рабочей среды, для… … Словарь-справочник терминов нормативно-технической документации

ГОСТ 520-2002: Подшипники качения. Общие технические условия — Терминология ГОСТ 520 2002: Подшипники качения. Общие технические условия оригинал документа: 3.6.1.3 асинхронное радиальное биение внутреннего кольца собранного радиального подшипника Kiaa: Разность между наибольшим и наименьшим расстояниями в… … Словарь-справочник терминов нормативно-технической документации

1: — Терминология 1: : dw Номер дня недели. «1» соответствует понедельнику Определения термина из разных документов: dw DUT Разность между московским и всемирным координированным временем, выраженная целым количеством часов Определения термина из… … Словарь-справочник терминов нормативно-технической документации

Характеристики — К.4. Характеристики Применяют следующие дополнительные характеристики: К.4.3.1.2. Номинальное напряжение изоляции Минимальное значение номинального напряжения изоляции должно быть 250 В. К.4.3.2.1. Условный тепловой ток на открытом воздухе… … Словарь-справочник терминов нормативно-технической документации

Источник

Отклонения и допуски формы
(ГОСТ24462-83)

При измерении отклонений формы допускается их количественная оценка относительно среднего элемента.

1). Средний элемент-поверхность (профиль), имеющая форму номинальной поверхности (профиля) и расположенная по отношению к реальной поверхности так, чтобы среднее квадратичное отклонение точек реальной поверхности от средней поверхности (профиля) в пределах нормируемого участка имело минимальное значение.

2). При отсчете от среднего элемента отклонение формы равно сумме абсолютных значений наибольших отклонений точек реальной поверхности (профиля) по обе стороны от среднего элемента (рис.1).

Количественно отклонение формы оценивается наибольшим расстоянием от точек реальной поверхности (профиля) до прилегающей поверхности (профиля) по нормали к прилегающей поверхности (профилю).
Примечания:
1. Шероховатость поверхности не включается в отклонение формы. В обоснованных случаях допускается нормировать отклонение формы, включая шероховатость поверхности.
2. Волнистость включается в отклонение формы. В обоснованных случаях допускается нормировать отдельно волнистость поверхности или часть отклонения формы без учета волнистости

В зависимости от вида допуска формы поле допуска может представлять собой:

1). Область в пространстве, ограниченную двумя поверхностями, эквидистантными номинальной поверхности и отстоящими друг от друга по нормали к ним на расстоянии, равном допуску формы поверхности.

2). Область в пространстве, ограниченную цилиндром, диаметр которого равен допуску формы оси (линия) в пространстве.

З). Область в пространстве, ограниченную прямоугольным параллелепипедом, стороны сечения которого равны допускам формы оси (линия) в двух взаимно перпендикулярных направлениях.

4). Область на плоскости заданного направления, ограниченную двумя линиями, эквидистантными номинальному профилю и отстоящим друг от друга по нормали к ним на расстоянии, равном допуску формы профиля.

К отклонениям и допускам формы относятся:

Отклонения от прямолинейности и допуски прямолинейности

Рисунок 1. Средний профиль поверхности

Рисунок 2. Отклонение от прямолинейности в плоскости

Рисунок 3. Выпуклость

Рисунок 4. Вогнутость

Рисунок 5. Отклонение от прямолинейности оси (или линии) в пространстве

Частными видами отклонения от прямолинейности являются выпуклость и вогнутость.

Вогнутость — отклонение от, прямолинейности при котором удаление точек реального профиля от прилегающей прямой увеличивается от краев к середине (рис. 4).

Поле допуска прямолинейности оси (линии) в пространстве :

1). Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску прямолинейности Т.

2). Область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам прямолинейности оси (линии) в двух взаимно перпендикулярных направлениях Т₁ и Т₂ боковые грани соответственно перпендикулярны плоскостям заданных направлений.

Рисунок 6.Отклонение от прямолинейности оси (или линии) в заданном направлении

Отклонения от плоскостности и допуски плоскостности

Рисунок 7. Отклонение от плоскостности

Вогнутость—отклонение от плоскостности, при котором удаление точек реальной поверхности от прилетающей плоскости увеличивается от краев к середине (рис.9).

Рисунок 10. Поле допуска плоскостности

Отклонения от круглости и допуски круглости

Рисунок 11. Отклонение от круглости

Огранка — отклонение от круглоети, при котором реальный профиль представляет собой многогранную фигуру. Огранка подразделяется по числу граней. В частности, огранка с нечетным числом граней характеризуется тем, что диаметры профиля поперечного сечения во всех направлениях одинаковы (рис.13).

Количественно овальность и огранка оцениваются так же, как отклонение от круглости.

В ранее разработанной технической документации овальность оценивалась разностью между наибольшим и наименьшим диаметрами поперечного сечения, т. е. удвоенными значениями отклонения от круглости.

Рисунок 12. Овальность

Рисунок 13. Огранка

Рисунок 14. Поле допуска круглости

Отклонения от цилиндричности и допуски цилиндричности

Рисунок 15. Отклонение от цилиндричности

Рисунок 16. Допуск цилиндричности

Отклонение и допуск профиля продольного сечения цилиндрической поверхности

Рисунок 17. Отклонение профиля продольного сечения цилиндрической поверхности

Отклонение профиля продольного сечения характеризует отклонение от прямолинейности и параллельности образующих. Частными видами отклонения профиля продольного сечения являются конусообразность, бочкообразность и седлообразность.

Рисунок 18. Конусообразность

Рисунок 19. Бочкообразность

Рисунок 20. Седлообразность

Рисунок 21. Поле допуска профиля продольного сечения цилиндрической поверхности

Количественно конусообразность, бочкообразность и седлообразность оцениваются так же, как и отклонение профиля продольного сечения. В ранее разработанной технической документации конусообразность, бочкообразность и седлообразность оценивали разностью между наибольшим и наименьшим диаметрами продольного сечения, т. е. удвоенным значением отклонения профиля продольного сечения.

Источник

Допуски формы и расположения

Любая технологическая операция может быть выполнена с определенной точностью, а значит размеры полученной в результате обработки детали не будут идеальными, они могут колебаться в некотором диапазоне. Для того, чтобы выполнить условия собираемости и обеспечить надежную работу детали в заданных условиях необходимо задать допустимый интервал, в который должен попасть итоговый размер. Этот интервал может регламентировать не только линейные или диаметральные размеры, но и форму или взаимное расположение поверхностей.

Допуски формы и расположения назначаются конструктором исходя из условий сборки и особенностей работы детали в механизме.

Виды допусков формы

Отклонения и допуски формы

Различают следующие допуски на отклонения формы:

Допустимые отклонения обозначаются специальными символами.

Виды допусков расположения

Различают допуски месторасположения и допуски ориентации.

Отклонения и допуски расположения

Различают следующие виды допусков расположения:

Эти допуски обозначаются символами.

Суммарные допуски

Существует несколько видов суммарных допусков формы и расположения.

Эти допуски обозначаются символами.

Обозначение допусков формы и расположения на чертежах

В случае отсутствия базы допуска рамка состоит только из двух частей. Примеры рамок допусков формы и расположения показаны на рисунке.

На рисунке слева показана рамка с допуском формы (допустимое отклонение от прямолинейности), справа с допуском расположения (допустимое отклонение от параллельности).

Рамку выполняют тонкими линиями. Высота текста в рамке должна равняться размеру шрифта размерных чисел. От рамки допуска до поверхности или до выноски проводится линия, оканчивающаяся стрелкой.

Перед числовым значение допуска могут указываться знаки:

Если допуск должен применяться не ко всей поверхности, а только к некоторому участку, то он обозначается штрих пунктирной линией.

Для одного элемента может быть указано несколько допусков, этом случае рамки изображаются одна над другой.

Дополнительная информация может быть указана над рамкой или под ней.

Информация о допусках формы и расположения может быть указана в технических требованиях.

Зависимые допуски

Зависимые допуски расположения обозначают следующим символом .

Этот символ может быть размещен после числового значения допуска, если зависимый допуск связан с действительными размерами рассматриваемого элемента. Также символ может быть размещен после буквенного обозначение (если оно отсутствует то в третьем поле рамки) в том случае, если зависимый допуск связан с действительными размерами базового элемента.

Назначение допусков формы и расположения

Чем точнее изготовлена деталь, тем более точные инструменты потребуются для ее изготовления и контроля размеров. Это автоматически увеличит ее стоимость. Получается, что цена изготовления детали во многом зависит от требуемой точности при ее изготовлении. Это означает, что конструктор должен указать лишь те допуски, которые действительно необходимы для сборки и надежной работы механизма. Допустимые интервалы также должны быть назначены исходя из условий собираемости и работоспособности.

В ГОСТе 24643-81 указаны рекомендации по назначению допусков формы и расположения поверхностей

Числовые значения допусков формы

В зависимости от класса точности устанавливаются стандартные значения допусков формы.

Допуски плоскостности и прямолинейности

Номинальным размеров в данном случае считается номинальная длина нормированного участка.

Допуски круглости, цилиндричности, профиля продольного сечения

Данные допуски назначаются в тех случаях, когда они должны быть меньше, чем допуск размера.

Номинальным размером считается номинальный диаметр поверхности.

Допуски перпендикулярности, параллельности, наклона, торцевого биения

Номинальным размером при назначении допусков на параллельность, перпендикулярность, наклон понимается номинальная длина нормируемого участка или номинальная длина всей контролируемой поверхности.

Допуски радиального биения, симметричности, соосности пересечения осей в диаметральном выражении

При назначении допусков радиального биения номинальным размером считается номинальный диаметр рассматриваемой поверхности.

В случае назначения допусков симметричности, пересечения осе соосности номинальным размером считается номинальный диаметр поверхности или номинальный размер между поверхностями, которые образуют рассматриваемый элемент.
