Что такое громоотвод

Громоотвод

Молниеотвод (в быту также употребляется более благозвучное «громоотвод») — прибор, устанавливаемый на зданиях и сооружениях и служащий для защиты от удара молнии.

Считается, что молниеотвод был изобретён Бенджамином Франклином в 1752 году, хотя есть свидетельства о существовании конструкций c молниеотводами и до этой даты (например, Невьянская башня, бумажные змеи Жака Рома). [1] [2]

Описание первого способа защиты от молний появляется в ежегоднике «Альманах Бедного Ричарда». «Способ этот таков, — писал Франклин. — Возьмите тонкий железный стержень (каким, например, пользуются гвоздильщики) длиною достаточною для того, чтобы три-четыре фута одного конца опустить во влажную землю, а шесть-семь другого поднять над самой высокою частью здания. К верхнему концу стержня прикрепите медную проволоку длиной в фут и толщиной с вязальную спицу, заостренную как игла. Стержень можно прикрепить к стене дома бечевой (шнуром). На высоком доме или амбаре можно поставить два стержня, по одному на каждом конце, и соединить их протянутой под коньками крыши проволокой. Дому, защищенному таким устройством, молния не страшна, так как острие будет притягивать ее к себе и отводить по металлическому стержню в землю, и она уже никому не причинит вреда. Точно так же и суда, на верхушке мачты которых будет прикреплено острие с проволокой, спускающейся вниз на палубу, а затем по одному из вантов и обшивке в воду, будут предохранены от молнии». [3]

Состоит из трёх связанных между собой частей:

Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом.

Заземляющий проводник или токоотвод не обязательно должен быть проводник. Например, молниеотвод по патенту на изобретение №2019002 (1994.08.30) представляет собой радиопрозрачную диэлектрическую трубу, снизу закрыт и заземлен. Понижение давления внутри трубы создается набегающим ветром. Развивающаяся молния создает в трубе газоразрядный градиент. Разряд молнии отводится в землю плазмой внутри трубы. [4]

Иногда молниеотвод встраивается в декоративные элементы здания или сооружения (флюгеры, навершия колонн и т. д.).

Источник

Громоотвод на даче: зачем он нужен и как его сделать

Молниеотвод (или, как его привыкли называть, громоотвод) – устройство, которое призвано защитить вас и ваше имущество от удара молнии. Сегодня существуют компании, которые за относительно небольшие деньги устанавливают громоотводы на дачные дома. Однако сделать такое устройство вполне можно самостоятельно. Как именно – читайте в нашей статье.

Для чего нужен громоотвод?

Куда ударяет молния?

Существует мнение, что молнии ударяют в те места, где имеются залежи металла или подземный источник воды. Этим отчасти можно объяснить тот факт, что у одних на дачах во время гроз «постоянно молнии», а у других все спокойно.

Известно и свойство «стрел Зевса» ударять в самое высокое строение, дерево, стоящее посреди поля, а также в металлические конструкции. Последнее обстоятельство и служит «противоядием» от молний – громоотводы изготавливаются из металла.

Устройство громоотвода

Громоотвод состоит из трех частей: молниеприемника, токоотвода и заземлителя.

Молниеприемник

Металлические штыри
Лучшим материалом для изготовления молниеприемника считается медь, но зачастую они изготавливаются из стали. Чтобы стержень не сгорел при контакте с молнией, необходимо правильно подбирать его сечение. Для медных изделий это 35 мм² (Ø около 7 мм), для стальных – 70 мм² (Ø 9,5 мм). По длине рекомендуется использовать стержни от 0,5 до 2 м.

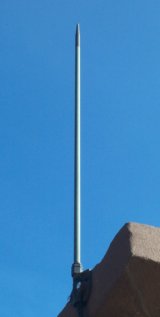

Молниеприемник в виде штыря

Тросовая молниезащита
Считается более эффективным решением, так как такая конструкция способна защитить большую площадь. Трос сечением не менее 35 мм² натягивают между двумя стойками, закрепленными на коньке крыши. Закрепляют его болтовыми зажимами. Если трос очень длинный и провисает, посередине устанавливается дополнительная стойка.

Тросовая молниезащита на соломенной крыше

После устройства молниеприемника независимо от его вида необходимо организовать токоотвод.

Токоотвод

Задача токоотвода – отводить молнии к прибору заземления. Он представляет собой медную, алюминиевую или оцинкованную стальную проволоку Ø 6-8 мм. Для соединения с молниеприемником используют болтовые зажимы, кабельные стяжки, металлические клеммы. А для соединения с заземлением следует применять сварку или пайку твердым припоем.

Молниеотводы прикреплены к водостокам специальными держателями

Закрепляется токоотвод через каждый метр специальным пластиковым или металлическим держателем. Изгибы токоотвода должны быть плавными, а их количество при прокладке сведено к минимуму.

Заземлитель

Последний элемент громоотвода – заземлитель. Именно он отводит молнию, попавшую в молниеприемник и отведенную токоотводом в землю.

Последний элемент громоотвода — заземлитель

Устраивать заземлитель нужно в местах отдаленных от крыльца и пешеходных дорожек. Обычно выбирают место неподалеку от забора.

Заземлители также бывают разными. Для хозяйственных построек чаще всего делают самый простой заземлитель: вбивают в землю стальную нерельефную арматуру на глубину 0,8-1 м на некотором расстоянии от дома. Для защиты домов обычно используют контур заземления треугольником или линейный.

При использовании линейного способа вырывают траншею и устанавливают в ней каркас из стальной полосы шириной 40 мм и толщиной 4 мм. Треугольный каркас изготавливают из стальных уголков 40×40 мм и толщиной 5 мм. Его также закапывают в землю, но траншею под него делают треугольной. Некоторые мастера советуют в траншеи засыпать минеральные соли для повышения электропроводности заземлителя. Однако с этим способом следует быть осторожнее, так как соль может повредить корням растений.

Остается пожелать, чтобы в ваш дом никогда не попала молния, – а как сделать громоотвод, вы уже знаете.

Источник

Как установить молниезащиту в частном доме

И почему без нее нельзя

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶

А — длина здания, м,
В — ширина здания, м,
Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Что такое молниезащита

Молниезащита — это система, которая защищает здание от молнии. Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.

Внешняя молниезащита

Защитная зона. Перед покупкой или изготовлением молниеотвода выполняют расчет его защитной зоны. Устройство должно быть расположено так, чтобы молния гарантированно попала в него, а не в дом.

Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства. То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Из чего состоит громоотвод

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Р за метр» loading=»lazy» data-bordered=»true»>

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод. Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Пассивные и активные громоотводы

Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

От чего зависит стоимость молниезащиты

Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

С готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».

Монтаж токоотводов. Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.

При монтаже стержня уделяют особое внимание надежности крепления: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.

Нельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

Как делать нельзя

Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.

Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

Источник

Громоотвод на доме. Для чего нужен и как сделать своими руками

Громоотвод или же – молниеотвод, это небольшая конструкция, необходимая для того, чтобы молния во время грозы, «столкнувшись» с домом, изменила свое направление и ударила не по зданию, а «ушла» рядом, в землю.

Что это такое

По сути, громоотвод для дома — это своего рода система безопасности, действие которой состоит из трех этапов:

Соответственно и сам громоотвод конструктивно состоит из трех частей:

То есть, при ударе молнии в крышу дома происходит следующее – приемник громоотвода принимает заряд электричества, токоотвод его перенаправляет в сторону, а заземлитель «успокаивает» в грунте участка рядом с домом.

Громоотвод в частном доме

Конструкция довольно-таки проста, поэтому ее не так уж и сложно сделать самостоятельно, но есть один нюанс, который необходимо учитывать – вид кровельного материала, которым покрыта крыша.

Самый простой тип громоотвода представляет из себя стальной стержень, установленный в самом высоком месте крыши дома. К стержню приварена металлическая проволока, которая спускается по стене вниз. Второй конец проволоки приварен к металлическому листу, вкопанному в землю.

Такой громоотвод для дачного дома сделать легко и весьма недорого, ведь можно использовать подручные материалы, к примеру остаток трубы или арматуры. Конечно, нужно учитывать тип крыши, а точнее, нюансы в устройстве системы безопасности от удара молнии, которые зависят от кровельного материала:

Какой бы не был предпочтен громоотвод, в частном доме нужно учесть и такой момент, как расположение заземлителя. Лист металла иди брусок должен быть как можно дальше от входа и других частей участка.

Заземление приемника молнии

По которым часто ходят. Так же он не должен располагаться близко к фундаменту, расстояние от стены должно составить не менее, чем метр. Глубина, на которую закапывают заземлитель в идеале составляет 3-4 метра, минимальная глубина – 2 метра.

Зачем нужен

Громоотвод на фото часто выглядит довольно-таки непривлекательно и многие «активно строящиеся» горожане полагают, что без него вполне можно обойтись. Если строительством загородного дома занимается серьезная строительная организация. То громоотвод все же появляется на крыше, но при самостоятельной постройке им пренебрегают очень часто.

При этом, говорить, что люди не понимают, зачем нужен дачный громоотвод – неправильно, просто многие полагают, что такая система защиты необходима в местности с частыми грозами, где-то ближе к югу и так далее. Отчасти это верно, чем севернее местность, тем менее активна молния во время грозы, и, соответственно, тем меньше шансов, что она ударит в дом.

Схема громоотвода дома

Так же очень распространено мнение о том, что громоотводы как раз и притягивают удары молнии, как магнит железо. И в этом тоже есть часть истины – данные конструкции на самом деле «привлекают» молнию, без этого качества они просто не смогли бы функционировать. Однако «привлекают» ее они исключительно в тех случаях, когда разряд электричества с мощностью минимум в 200 ампер уже летит к постройке.

Что же касается редких гроз, то даже в Подмосковье удары молнии в дома происходят очень часто. Дело в том, что, экономя на установке громоотвода или же попросту считая его ненужным, большинство строящихся самостоятельно горожан не забывают устанавливать на крыше антенны.

То есть, при «близкой» грозе и отсутствии громоотвода, эту роль берет на себя антенна, а последствия удара молнии в спутниковую тарелку представить не так уж и сложно.

Хотя бы по этой причине, исходя из поговорки «береженого бог бережет» пренебрегать громоотводом нельзя, не зависимо от того, в какой климатической зоне находится здание, как часто бывают грозы и насколько велики статистические показатели МЧС ударов молнии в постройки в этой местности. Громоотвод нужен и для безопасности, и в качестве своеобразной «страховки» вложенных в обустройство дома денег.

Как сделать своими руками

Сейчас очень модно делать самостоятельно все, что только возможно и невозможно, поэтому задумываясь о безопасности во время грозы, первое, что приходит в голову многим людям, это вопрос о том, как соорудить громоотвод своими руками.

Хотя самостоятельные действия в строительстве далеко не всегда оправданны, допустимы и в принципе не всегда экономичны, в отношении громоотводов такой подход полностью верен.

В том, как сделать громоотвод, нет совершенно ничего сложного, для сооружения этой конструкции потребуются:

Из вышеизложенного принцип монтажа конструкции ясен – на крыше крепится вертикальный стержень-приемник, к нему приваривается проволока, которую спускают по стене, закрепляя скобами, далее ее конец приваривают к заземляющей пластине, которую зарывают в землю.

Внимание следует уделить двум моментам – приемник и все другие элементы не должны быть ржавыми «до дыр» или совсем ветхими, кроме этого, сварка должна быть очень качественной, такой, чтобы при ударе молнии проволока не отлетела в сторону от стержня-приемника.

Роль заземлителя тоже нельзя недооценивать. Эта часть конструкции должна обладать наименьшим возможным сопротивлением, то есть говоря проще – принять поток электричества и «отдать» его земле. В сухих, песчаных почвах более целесообразно устанавливать для заземления вертикальные трубы или бруски, а во влажных суглинках – плоские горизонтальные пластины.

Цены готовых

Купить сейчас можно абсолютно все, в том числе и громоотвод, цена на системы грозозащиты, а именно так называются эти конструкции в каталогах магазинов, зависит от сложности изделия и от производителя.

Многие магазины предлагают не только целые комплекты, но и отдельные элементы, нужные для конструкции – мачты, кронштейны-крепители, заземлители и так далее.

Тросовая молниезащита

Цены на принимающие разряд стержни, которые на ценниках названы мачтами, варьируется от 400 до 1300 рублей. Цены на держатели для проводящей ток проволоки колеблются от 78 до 120 рублей. Стоимость медных держателей-креплений для проволоки в среднем составляет 200-300 рублей.

Стоимость мачты начинается от 4000 и может доходить до 109 000 рублей. В среднем, стоимость полного комплекта системы защиты от ударов молнии составляет от 12000 до 168000 рублей, без стоимости монтажных работ.

Дорогие системы не отличаются тем, что они «как-то более надежно» принимают удары молнии, они отличаются более дорогими металлическими сплавами деталей, более устойчивыми к внешней среде, принцип же работы и составляющие элементы такие же, как и в дешевых устройствах.

Элемент заземления в земле для громоотвода

Ввиду единства принципа действия и простоты конструкции самого устройства, громоотводы действительно есть смысл собирать самостоятельно, к тому же, в качестве приемника совсем не обязательно устанавливать металлический прут или другую стандартную конструкцию, выполнить его функции может флюгер.

При чем практика совмещения флюгера и громоотвода была принята еще в начале 20 века, но подзабылась ввиду массовой типовой многоквартирной застройки при почти полном отсутствии индивидуального малоэтажного частного строительства.

Источник

Грозовое спокойствие: для чего нужен громоотвод на крыше, и как сделать молниезащиту здания

Время чтения 11 минут

Молния — чудовищное по своей разрушительной мощи явление. Сила тока в заряде, разрывающем грозовое небо всего на доли секунды, достигает полумиллиона ампер, а напряжение исчисляется десятками и сотнями миллионов вольт. Все, во что бы ни попала молния, за исключением металла и других проводников, мгновенно нагревается и, если достигает критической температуры, загорается. Чтобы этого не произошло, необходимо отвести молнию от здания или другого объекта в землю, для чего нужен громоотвод, токоприемник и заземляющий контур.

Высотные дома, административные и коммерческие здания, цеха заводов, телевышки, памятники — все эти сооружения обязательно оснащают молниезащитой, чтобы избежать их повреждения. С частными домами ситуация совсем иная — коттеджи или дачи с установленными громоотводами встречаются редко. Причины у этого разные. Кто-то из владельцев уверен, что громоотвод, наоборот, притянет молнию; кто-то считает, что его защищает вышка сотовой связи, установленная в километре от коттеджа; кто-то просто экономит в уверенности, что вероятность удара молнии в дом слишком мала. Давайте разберемся, что из этого правда, и когда молниезащита на частном доме нужна, а когда без нее можно обойтись.

Содержание

Нужен ли громоотвод на крыше частного дома?

С точки зрения безопасности, громоотвод нужен всегда — даже если вероятность попадания молнии мизерная, молниезащита и заземление снизят ее еще больше. То есть хуже точно не будет. Вот только цена молниеотвода с монтажом начинается от 30 000 рублей, и далеко не каждый готов потратить эти деньги на снижение вероятности удара молнии на тысячные доли процента. Поэтому обычно отдельно говорят о ситуациях, в которых устройство молниезащиты обязательно, а отдельно — о случаях, когда установка громоотвода — всего лишь рекомендация.

Молниезащита кровли обязательно нужна:

При выполнении любого из этих условий необходимость монтажа молниезащиты — не вопрос для обсуждений, поскольку риск довольно велик. И он тем выше, чем южнее построен дом: в южных регионах грозы бывают значительно чаще, чем в северных, следовательно, и вероятность попадания молнии в дом возрастает. На карте ниже хорошо видно, как количество дней с грозами при движении на юг увеличивается с несколькими очагами возле горных хребтов.

Конечно, заставить вас установить громоотвод на доме никто не может — это могут официально требовать только для общественных, многоквартирных, коммерческих и производственных зданий. Если речь идет о частном доме, молниезащиту оставляют на усмотрение владельца. Но не сделать громоотвод в частном доме в такой ситуации все равно, что не обработать огнезащитой деревянный брус для каркасного дома и сделать в нем закрытую проводку.

Совсем другое дело, когда ваш дом:

Во всех этих ситуациях риск попадания молнии очень незначителен, поэтому многие владельцы домов не делают молниезащиту, полагаясь на случай. С одной стороны, вероятность действительно низкая. С другой стороны, потери, если «что-то пойдет не так» будут очень велики: даже если дом не загорится, то вся электроника, включая блоки управления котлов отопления, в нем точно сгорит. Насколько такая экономия оправдана, каждый владелец дома решает для себя сам.

Как работает молниезащита, и почему она эффективна

Громоотвод на крыше дома эффективно защищает его от попадания молнии. Но как так происходит? Почему тонкий металлический штырь, соединенный с заземлением, способен противостоять разрядам мощностью в миллионы киловатт? Чтобы понять, как работает громоотвод, нужно понимать, откуда вообще появляются молнии, и почему в одних местах они бьют в сотни раз чаще, чем в других.

Рождение молнии и «выбор» цели

Во время дождя в грозовых облаках создается электрическое поле. Положительные заряды в облаке перемещаются вверх, а отрицательные скапливаются на его нижней границе. Если поле достаточно сильное, то оно вызывает лавинообразную ионизацию воздуха, из-за чего у поверхности земли накапливается положительный заряд. В результате напряженность между землей и облаками начинает расти до тех пор, пока не достигает критических значений. Именно в этот момент происходит разряд — молния. Иногда молния может ударить из верхних слоев облаков, тогда она будет притягиваться к отрицательно заряженным объектам. Но это бывает редко.

Разряд всегда происходит там, где наибольшая напряженность. То есть в зоне риска высокие объекты, поскольку между ними и облаками меньше расстояние, и любые места, около которых легко накапливаются положительные заряды: водоемы, металлические конструкции, линии электропередач.

Тем не менее, точно предсказать, где и когда ударит молния, невозможно. Известно только, что молния продвигается по ионному каналу между облаками и объектом-целью, и после удара этот канал исчезает не сразу. Поэтому если в грозовых облаках скопился большой заряд, молния может попасть в одно и то же место несколько раз. При этом согласно исследованию, проведенному физиками из университета Аризоны, с вероятностью 67% вторая молния ударит в радиусе нескольких десятков метров от места первого удара.

И хотя предугадать точное место появления молнии нельзя, можно защитить все сооружения в зоне риска с помощью громоотвода.

Устройство молниезащиты здания: разбираемся в деталях

Молниезащита частного дома — несложная система, которая традиционно состоит из трех элементов:

В последние 15-20 лет в молниезащиту дома стали включать еще и четвертый элемент — защиту электросети дома от скачков напряжения и импульсных помех. Это не обязательное, но желательное дополнение к системе, которое позволяет избежать повреждения чувствительной электроники из-за молнии, ударившей не только в молниеприемник на крыше дома, но и просто в 1-2 км от здания.

Молниезащита дома должна заставить молнию обойти здание и скользнуть по проводнику в землю, не причинив вреда. Это ее основная задача. Но есть и дополнительная: молниезащита сооружений в принципе снижает вероятность попадания разряда в здания за счет уменьшения напряженности около молниеприемника.

Молниеприемник

Громоотвод — первый элемент молниезащиты, задача которого — «встретить» молнию и не дать ей ударить по незащищенной крыше. Молниеприемник ставят в самой уязвимой части дома: на фронтоне, щипцах, башенках, совмещают с флюгером. Громоотвод для дачного дома обычно просто крепят в самой высокой точке фронтона по центру конька. Молниеприемник на большом коттедже либо делают в виде троса, натянутого между металлическими стержнями по длине крыши, либо ставят повыше — на специальной мачте высотой несколько метров.

Принцип работы молниеприемника прост. Это острый проводник, из-за чего напряженность поля около него очень велика. Сильное электрическое поле приводит к появлению коронного заряда около острия громоотвода, который вызывает сильную ионизацию окружающего воздуха. В результате напряженность между землей и нижним краем облаков в точке, где установлен молниеприемник, снижается и, следовательно, уменьшается вероятность удара молнии. Впрочем, при большой высоте дома эффект разрядки очень незначительный, но коронный заряд все равно позволяет перехватить молнию на подлете и заставить ее пойти через громоотвод в землю, а не по стропильной системе крыши.

Виды молниезащиты разделяются в зависимости от типа молниеприемника, который используется в системе:

Независимо от вида молниеприемника, критически важно качество его соединения с токоотводом. Помните: через этот узел будут проходить миллионы вольт, поэтому любые огрехи при креплении могут привести к расплавлению соединения со всеми вытекающими последствиями.

Токоотвод

Токоотвод — это обычный проводник из стали или меди диаметром 6-10 мм. Его задача — безопасно доставить заряд к заземляющему контуру. Крепят токоотвод к молниеприемнику сваркой или специальным болтовым соединением, а вот к заземляющему контуру его обязательно приваривают.

Для большей безопасности токоотвод спускают с крыши вдоль глухой стены, по возможности с противоположной стороны от входа в дом. Если в здании нет глухих стен, токоотвод проводят как можно дальше от окон. При прокладке его крепят так, чтобы провод не касался стен и поверхности кровли. При этом количество изгибов токоотвода должно быть минимальным. В идеале их должно быть всего два: поворот при спуске провода с крыши и поворот у земли для соединения с заземляющим контуром.

Заземление

Заземляющий контур нужен для рассеивания энергии молнии в грунте. Обычно это три проводника, выстроенные в линию и соединенные в один контур четвертым горизонтальным проводником. Всю эту конструкцию закапывают подальше от дома, например, у забора.

Иногда токоотвод подключают к уже готовому заземляющему контуру здания. Это ошибка. Если использовать общее заземление, частный дом вместо надежной защиты может получить дополнительный фактор риска. Дело в том, что энергия разряда молнии настолько большая, что она не сразу рассеивается в грунте. И за эти несколько секунд электроприборы, заземленные на тот же контур, могут сильно пострадать. Поэтому заземление дома и контур для молниезащиты не просто нельзя совмещать, их еще желательно расположить с разных сторон дома как можно дальше друг от друга.

Контур заземления может быть не только линейным, но и треугольным. Особой разницы между такими конструкциями по эффективности нет. Вопрос скорее в удобстве монтажа: треугольный контур делают в тех случаях, когда нет возможности вырыть длинную траншею. Схема подключения заземления в доме в обоих случаях приведена ниже.

Защита электросети дома

В большинстве частных домов уже стоит защита от перенапряжения, короткого замыкания и других ненормальных режимов работы электросети. Поэтому защита от молнии обычно сводится к установке только одного класса оборудования — устройств защиты от импульсных помех (УЗИП) или разрядников.

В отличие от обычного реле перенапряжения, УЗИП не сработает от перепада 10, 50 или 100 В. Его задача спасти электросеть от катастрофического повышения напряжения при ударе молнией либо в сам дом, либо рядом с ним, либо рядом с воздушной линией, от которой запитан ваш коттедж. В такой ситуации напряжение в сети может за доли секунды вырасти до нескольких тысяч вольт, что выведет из строя всю технику, если она не спрятана за УЗИП. Простое реле перенапряжения мало поможет при таком скачке напряжения — оно, скорее, само расплавится и сгорит вместе с остальным оборудованием.

Чтобы обеспечить надежную защиту, разрядники монтируются в три уровня:

Для удешевления системы можно использовать только УЗИП второго класса. Но без фильтра в виде разрядника первого класса он может сгореть.

Как сделать громоотвод в доме

Если вы умеете работать со сварочным аппаратом, то вы легко сможете сделать громоотвод своими руками. Провести токоотвод и сделать заземление также несложно. Единственное, где лучше прибегнуть к помощи специалиста — это установка УЗИП в щитки дома.

Простейший молниеотвод можно сделать из куска арматуры диаметром 10 мм и более и длиной 2-6 м. Штырь нужно заострить сверху болгаркой и прикрепить к трубе или фронтону хомутами либо анкерными болтами. Второй вариант громоотвода — это заваренная по краям стальная труба 3/4˝. Главное, чтобы сварка была качественной. Самостоятельное изготовление молниеотвода позволяет сэкономить на устройстве молниезащиты 60-100$ — именно по такой цене можно купить громоотвод промышленного производства.

Токоотвод делают из стального прута диаметром 10 мм. Понятно, что такую трассу придется делать из отдельных частей, сваривая их между собой или скрепляя специальными переходниками. Это неизбежно, но необходимо продумать путь токоотвода так, чтобы соединений прутков было как можно меньше. Прут лучше заказать уже согнутый, чтобы не сгибать его подручными средствами.

При монтаже токоотвода используют держатели, можно металлические, но лучше их композитного непроводящего материала. Чтобы не было пробоя, токоотвод прокладывают не менее чем в 30 см от любых металлических элементов: водостоков, оконных решеток, отливов.

Последний этап — это устройство заземляющего контура. Делается он по такому же принципу, что и заземление в частном доме:

Так как сделать заземление в доме линейного типа не всегда возможно, контур часто замыкают в форме равностороннего треугольника. Независимо от формы контура токоотвод к нему приваривают так, чтобы соединение возвышалось над уровнем земли минимум на 25 см.

При монтаже молниезащиты здания важно помнить четыре правила:

Кроме того, не забывайте о правилах работы на высоте: всегда используйте страховку, никогда не ходите по кровле непривязанные и не работайте на крыше в очень жаркие дни.

Подведем итоги

Молниезащита — эффективный способ застраховать себя от попадания молнии в дом. Хотя громоотвод на кровле не дает 100% защиты, он на порядки снижает вероятность получить негативные последствия при ударе молнии.

Устанавливать молниезащиту лучше на всех зданиях, но есть ситуации, в которых это сделать просто необходимо. Например, когда дом стоит особняком в поле или построен на земле, где грунтовые воды подходят близко к поверхности.

Задача молниезащиты — уменьшить вероятность попадания молнии в дом, а если это все же произошло — увести разряд в землю так, чтобы он не повредил строение. Чтобы выполнить эту задачу, в систему молниезащиты входит молниеприемник, который «ловит» разряд, токоотвод, по которому разряд перемещается, и заземляющий контур, который рассеивает молнию в грунте.

Все работы по устройству молниезащиты легко сделать своими руками, включая изготовление громоотвода из арматуры или стальной трубы. Но для этого вам нужно уметь хорошо работать со сварочным аппаратом, поскольку от качества сварных швов прямо зависит надежность защиты.

Источник

Громоотвод — как работает?

Сегодня мы погрузимся в мир теоретической физики, чтобы разобраться с тем, как работает громоотвод. На самом деле, это неправильное название, так как гром является звуковым эффектом — отвести его от здания не только нельзя, но и не имеет никакого смысла. Правильное название конструкции «молниеотвод», и оно наиболее точно отражает суть данного устройства.

Громоотвод — как работает

Что такое громоотвод и как он функционирует

Итак, молниеотвод – это устройство, предназначенное для защиты зданий и сооружений от удара молний. Представляет собой заостренный металлический штырь, который устанавливается в вертикальном положении на крыше зданий или на отдельно стоящей высокой мачте. От нижнего конца штыря идет проводник, который уходит в землю – заземление.

Принцип действия молниеотвода

Большинство людей думают, что основная функция молниеотвода заключается в том, что при прямом попадании молнии во время грозы он отводит заряд по проводнику в землю, где тот рассеивается, не повреждая здание. Да, это утверждение верное, и при попадании молнии именно так и произойдет.

Однако так бывает только в случае прямого попадания, что случается крайне редко. В прочих ситуациях громоотвод работает по-другому. Удивлены? На самом деле, все не так сложно и объяснимо, и сейчас вы в этом убедитесь.

Молния крайне редко попадает в громоотвод

Немного физики

При образовании грозовых облаков происходит разделение зарядов. Мельчайшие капли воды приобретают отрицательные и положительные заряды, при этом отрицательные заряды скапливаются преимущественно в нижней части кучевого облака.

Нюансы разделения зарядов

Молния выбирает наименьший путь сопротивления

Совет! Именно поэтому нельзя прятаться во время грозы под деревьями, которые стоят особняком. В относительной безопасности вы будете только в зарослях, да и то – не факт.

Большинство специалистов рекомендует поднимать молниеотвод на высоту до 18-20 м, особенно если здание находится в плотной застройке частного сектора

Справедливо перетекание зарядов также для высоких сооружений и зданий, однако если поблизости находится объект с более высокой электропроводностью, он накопит в себе больше индуцированных зарядов, и молния поразит именно его — несмотря на то, что оно может быть намного ниже.

Единственным проверенным средством, помогающим уберечься от удара атмосферного разряда, является молниеотвод

Данный эффект полностью объясняет поведение молнии. Иногда люди недоумевают, почему заряд поражает не высокое строение, а какой-нибудь маленький сарай, находящийся поблизости. Причиной может быть то, что он стоял на водоносном слое почвы, а вода, как мы знаем, является прекрасным проводником и однозначно будет содержать большее количество индуцированных зарядов.

Молниезащита загородного дома

Можно часто наблюдать деревья, пораженные молнией, около рек. Как известно, в силу гравитации реки протекают в самых низких участках рельефа, но так как вода в реке – это хороший проводник, содержащий много зарядов, в этой области создаются самые оптимальные условия для попадания молнии.

Совет! По этой причине во время грозы стоит держаться подальше от рек и водоемов.

Цены на молниезащиту и заземление

Принцип действия молниеотвода

Итак, мы разобрались с поведением молнии, но до сих пор непонятно, как функционирует громоотвод. Сейчас мы объясним и этот вопрос.

Принцип действия активного громоотвода

Согласитесь, все очень просто и понятно, если понимаешь суть явления. Мы уже давно живем в информационном веке, поэтому быть невеждой современному человеку не к лицу.

Как правильно устроить молниеотвод на здании

Разобрав принцип работы громоотвода, будет неправильно оставить без внимания способ его устройства. Во второй части статьи мы расскажем, как своими руками смонтировать качественную защиту для вашего дома, чтобы уберечься от ударов молнии.

ГРОМООТВОДЫ. Фигура 1) Платиновый наконечник громоотводного стержня. 2) Проволочный кабель, зажатый наконечником. 3) Проволочный кабель с наконечником. 4) Соединение верхней части стержня а, который для сбережения места укорочен и обломан на чертеже. 5, 6) Пучки из стержней. 7, 8, 9 и 10) Скрепления основания стержня с деревянными частями крыши. 11 и 12) Муфты для соединения проводников. 13) Скрепление основания стержня с проводником, загибающимся вниз. 14) Конец подземного проводника, опущенный в воду колодца. 15, 16, 17) Подземные части проводника. 18) Якорь и корзина с углем — подземная оконечность проводника. 19) Защита порохового погреба, система Мельсана. 20) То же — по французской системе. 21) Защита высокого здания

Существует множество вариантов исполнения молниеотвода, начиная с самых простых самодельных вариантов и заканчивая профессиональными системами от именитых производителей. Мы настоятельно советуем использовать заводские решения, так как они гарантированно будут работать (при правильном монтаже) и, что немаловажно, выглядят намного привлекательнее с эстетической точки зрения.

В качестве примера мы разберем, как монтируется молниезащита от белорусского производителя «ТерраЦинк». Данная система включает в себя широкий ассортимент аксессуаров и комплектующих, позволяющих выполнять монтаж на строениях разной формы и сложности. Основу системы составляет молниеприемник, который в зависимости от габаритов может представлять собой молниеприемную мачту или молниеприемный стержень. Всего насчитывается более 20 видов элементов.

В комплект будут входить основание, треноги и держатели токоотвода. Токоотводов компанией представлено 30 видов, что позволяет подобрать оптимальный вариант под любой фасад здания. Также система включает в себя 15 видов соединителей и зажимов токоотвода.

Держатель треугольной формы

Интересно знать! В качестве токоотвода для частных домов чаще всего используют 8-миллиметровый оцинкованный прут.

Система «ТерраЦинк» хороша еще и тем, что для установки вам не потребуется специальных инструментов. Монтаж выполняется за очень короткое время при том, что его можно осуществлять на эксплуатируемые здания. Комплектующие имеют небольшие размеры, что делает их незаметными на фоне строения.

Расположение элементов молниезащиты

Таблица. Как происходит установка такой молниезащиты?

Шаг 1. Установка держателей под токоотвод

Шаг 2. Монтаж остальных держателей

Шаг 4. Торцевой загиб токопровода

Шаг 19. Подготовка инструмента

Виды расположения молниезащиты кровли

Цены на держатели для токоотвода

На этом работа заканчивается. Вам останется лишь засыпать траншею и красиво все замаскировать. Если монтаж выполнен правильно, то система образует вокруг дома зону, при попадании в которую, молния уйдет в землю.

Видео — Громоотвод в действии

Степан Русов главный редактор

Автор публикации 10.01.2019

Понравилась статья? Сохраните, чтобы не потерять!

Источник

Что такое громоотвод

Содержание статьи

Гром и молния

Во время грозы большинство людей вздрагивают при раскатах грома. На самом же деле опасность несет в себе не этот звук, а разряд молнии. Он представляет собой чрезвычайно сильную искру, которая за очень короткий промежуток времени проходит в небе по несколько километров. Поскольку скорость света значительно превышает скорость распространения звука, человек вначале видит яркую вспышку, а только потом до него доходят раскаты грома.

Техническое приспособление, которое предназначено для защиты от ударов молнии, правильнее называть не громоотводом, а молниеотводом, но первое название благозвучней. По сути своей громоотвод представляет длинный и заостренный металлический стержень, который устанавливают на крышах строений. Нижний конец стержня соединяют с поверхностью земли. Принцип действия такого устройства основан на том, что разряд молнии стремится отыскать самый короткий путь. Молния бьет в стержень и без всякого вреда для других предметов по проводу уходит в землю.

Молния представляет особую опасность для тех, кто во время грозы стоит на открытом и ровном месте. Большой ошибкой будет прятаться от грозы под одиноко стоящим высоким деревом. Оно как раз и может сыграть роль того самого молниеотвода, в который непременно постарается ударить молния. Опасно во время грозы также пользоваться на открытой местности мобильным телефоном, поскольку это электротехническое устройство вполне способно принять на себя разряд молнии.

Как работает громоотвод

Принято считать, что громоотвод был изобретен в 1752 году Бенджамином Франклином. Но имеются также свидетельства того, что сходные по виду и назначению конструкции для отвода молнии существовали задолго до этого. Вероятнее всего, идея такого приспособления была найдена случайно, как это часто бывает со многими полезными изобретениями.

Принцип действия молниеотвода уяснить довольно просто. Нужно только понимать, что при грозе на поверхности планеты возникают большие электрические заряды, ведущие к образованию сильного электрического поля. Его напряженность наиболее велика у заостренных проводников, где способен возникать так называемый коронный разряд.

Если на строении установлен металлический штырь, заряды не имеют возможности накапливаться, а потому разряд молнии обычно здесь не возникает. В тех редких случаях, когда молния все же развивается, она бьет в металлический стержень, а заряд при этом уходит в землю. Чтобы молниеотвод был наиболее эффективен, его стараются расположить как можно выше. Вероятность поражения объекта молнией увеличивается с подъемом вверх. Поднятый на достаточно большую высоту стержень увеличивает зону, находящуюся под его защитой.

Источник

Вы знали, что в тропических лесах можно наблюдать молниеотводы, созданные самой природой? Это лианы. Обвивая дерево и вплетаясь в его крону, лиана образует путь для отвода электрического тока молнии в землю: в случае удара молнии, сама лиана полностью сгорает, зато спасает дерево, на которое опиралась. Таким образом, живая природа давно использует принцип молниезащиты с помощью молниеотводов.

В нашем сегодняшнем понимании молниеотвод — это искусственное устройство, устанавливаемое на зданиях и сооружениях и служащее для защиты объекта от попадания в него молнии. А между тем, Храмы Древнего Египта были оснащены высокими мачтами обитыми медью. Храм царя Соломона также имеет подобные защитные сооружения. Получается, что люди с древних времен понимали, как важно защищать здания от молний.

Изобретение молниеотвода

В эпоху Просвещения Французский физик Жак Ром, приблизительно в одно время с американским изобретателем Бенджамином Франклином, запускал проволочного воздушного змея во время грозы. Это было в начале 50-х годов XVIII столетия. Электрическая природа молнии тогда полностью подтвердилась.

В Российской империи молниеотводы, независимо от Франклина и Рома, были изобретены в 1753 году Михаилом Васильевичем Ломоносовым и Георгом Вильгельмом Рихманом.

О правильном способе установки молниеотводов для защиты очень подробно писал Франклин. Он предлагал использовать тонкий как гвоздь длинный железный стрежень, вкопанный во влажную землю на метр глубины, и приблизительно на 2 метра возвышающийся над наивысшей точкой здания.

К верхнему концу стержня надлежало прикрепить 30 сантиметровый кусок медной проволоки «толщиной с вязальную спицу, заостренный как игла». Для устойчивости стержень предлагалось крепить к стене дома прочной веревкой.

Для высоких зданий Франклин предлагал прибегнуть к установке двух таких стержней (по одному с каждой стороны дома), соединенных под коньками крыши проволокой.

Принцип действия описывался так: острие будет притягивать к себе молнию и отводить ток в землю, так что молния уже не сможет никому причинить вреда. Подобным образом Франклин предлагал защищать и морские суда, где провод с острием должен был быть закреплен на верхушке мачты и спускаться в воду по обшивке.

Устройство современного молниеотвода

На сегодняшний день мы хорошо понимаем природу разряда молнии и принципы защиты от нее. Грозовое облако накапливает и несет на себе объемный электрический заряд. В это же время на поверхности Земли индуцируется большой поверхностный заряд противоположного знака, соответственно у поверхности Земли значительно возрастает напряженность электрического поля.

Наибольшие величины напряженности электрического поля имеют острия заземленных проводников, по этой причине на верхушках молниеотводов зажигаются коронные разряды, и воздух вблизи них значительно ионизируется.

Конструкция молниеотвода включает в себя три части.

Молниеприемник располагается в верхней точке защитной конструкции и служит для приема разряда в момент соединения с каналом молнии. Молниеприемник — не обязательно штырь, это может быть натянутый над объектом трос или сетка.

Токоотвод представляет собой провод большого сечения, который соединяет молниеприемник с заземлителем, с тем чтобы отвести заряд в землю. Третья часть — заземлитель. Заземлитель — это проводник (обычно разветвленный), заглубленный в грунт и непосредственно контактирующий с землей.

Три элемента молниеотвода крепятся на несущей конструкции, которая может располагаться либо на защищаемом объекте, либо возле него. Кроме того молниеотвод может быть встроен в декоративные элементы объекта.

Высота от поверхности земли до молниеприемника делается по возможности большей, однако минимальная высота должна составлять не менее чем 58% защищаемого от молнии радиуса.

Радиус действия молниеотвода можно в принципе повысить, разместив на молниеприемнике источник гамма-излучения, способствующий ионизации при более низкой напряженности наведенного электрического поля на острие. Такиим образом работают устройства активной молниезащиты.

Виды и конструктивные особенности молниеотводов

В качестве стержневых молниеприемников применяют медные штыри диаметром около 15 миллиметров. Радиус защиты таких решений меньше чем у тросовых, однако неброский внешний вид порой бывает важнее.

Тросовые молниеприемники защищают большую площадь чем стержневые. Они применяются, например, для защиты линий электропередач. Проводящий трос соединяется с токоотводом при помощи болтов.

Сетчатый молниеприемник представляет собой металлическую сетку, которая может быть установлена прямо на крыше дома, либо натянута над защищаемым сооружением.

Токоотвод, соединяющий молниеприемник с заземлителем обычно представляет собой толстый медный (или алюминиевый) провод, прикрепленный с одной стороны к молниеприемнику, с другой стороны — к заземлителю, при помощи муфт.

Для крепления токоотвода к несущей конструкции применяют элементы из диэлектрических материалов, а для защиты от внешних воздействий данный проводник помещают в кабель-канал.

Касаемо заземления для молниеотвода важно отметить, что оно всегда представляет собой отдельный контур, который ни при каких условиях НЕ может быть использован для заземления через него же электрической сети. Если так сделать, то от попадания молнии в молниеотвод могут пострадать питаемые от сети потребители.

Минимальная глубина установки заземлителя обычно принимается равной 50 см. В качестве основных элементов здесь используют три металлических стержня длиной от 3 метров и сечением не менее 25 кв.мм. Стержни скрепляются друг с другом болтами с применением шин либо свариваются в форме расположенного параллельно поверхности земли правильного треугольника.

Смотрите также по этой теме:

Источник

Значение слова «громоотвод»

Источник (печатная версия): Словарь русского языка: В 4-х т. / РАН, Ин-т лингвистич. исследований; Под ред. А. П. Евгеньевой. — 4-е изд., стер. — М.: Рус. яз.; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека

ГРОМООТВО’Д, а, м. Прибор, устанавливаемый

на зданиях и сооружениях для предохранения от удара молнии, обычно в виде металлического стержня, укрепленного наверху и соединенного проводом с землей.

Источник: «Толковый словарь русского языка» под редакцией Д. Н. Ушакова (1935-1940); (электронная версия): Фундаментальная электронная библиотека

громоотво́д

2. перен. психол. что угодно, отвлекающее людей от реальной опасности ◆ Российский кабинет министров ― громоотвод недовольства. Такая специальная структура, единственная очевидная функция которой ― обслужить эмоцию нездорового недоверия нации к государству, ко всему, чем оно занято и к чему прикасается. Михаил Фишман, «Массажный кабинет», 30 июня 2003 г. // «Еженедельный журнал» (цитата из НКРЯ)

Делаем Карту слов лучше вместе

Привет! Меня зовут Лампобот, я компьютерная программа, которая помогает делать Карту слов. Я отлично умею считать, но пока плохо понимаю, как устроен ваш мир. Помоги мне разобраться!

Спасибо! Я обязательно научусь отличать широко распространённые слова от узкоспециальных.

Насколько понятно значение слова калачный (прилагательное):

Источник

Как сделать молниеотвод: монтаж громоотвода для частного дома или дачи

Оглавление:

Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.

Порой от удара молнии выгорают целые дачные поселки.

Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

Молниеприемник.

Токоотвод (спуск).

Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

Стальная труба (20—25 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.

Стальная проволока (8—14 мм). Причем токоотвод должен быть точно такого же диаметра.

Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 6—8 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением 5о мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.

Источник

Как своими руками сделать громоотвод в частном доме

Делаем громоотвод своими руками

Нормы и правила

Монтаж молниезащитной системы и ее разработка отнимают много времени. Высотные работы связаны с определенным риском. В итоге возникает вопрос — нужен ли громоотвод в частном доме? Чтобы избавить себя от сомнений, советуем изучить статистические данные, сколько зданий сгорает при попадании молнии.

У самодельных конструкций есть только одно преимущество перед заводскими — низкая себестоимость. Найти нужные материалы несложно. Сделать внешний контур с крепежами можно из кованого железа по собственным эскизам и чертежам.

Создавая свою конструкцию, следует руководствоваться существующими нормативами. Все нормативные требования изложены в Инструкции по устройству молниезащиты зданий и сооружений РД 34.21.122-87. Грунт на разных участках может отличаться по проводимости, поэтому для точных расчетов потребуется помощь специалистов из инжиниринговой компании.

Схема должна быть согласована с управляющей организацией. Нужно будет также обратиться в МЧС.

Как устроена система защиты от электрического удара

Она состоит из трех основных элементов. Рассмотрим их устройство более подробно.

Верхняя принимающая часть

Она расположена на кровле и соединена с другими элементами конструкции. Существует несколько инженерных решений.

Источник

Громоотвод для дачного дома своими руками: будет ли эффект?

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод, который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

Расстояние от контура заземления до вашего дома выберите около 1 метра. Кстати, заземлитель постарайтесь установить подальше от тех мест, где могут находиться люди. Например, на дорожках или на площадках перед домом такие устройства устанавливать не стоит. Высота молниеприемника определяется индивидуально для каждого здания, исходя из конуса защиты. Для примера, все конструкции, которые как бы находятся под молниеприемником, будут защищены, если же есть сооружения выше него, то защита на них распространяться не будет. Следовательно, молниеприемник должен хотя бы на полметра возвышаться над вашим домом.

Так что как видите громоотвод своими руками построить в принципе возможно, хотя необходимо четко просчитать множество параметров. Если же заказать услугу в специализированной компании – это существенно сэкономит время, убыстрит процесс монтажа и упростит задачу. Ведь главное – безопасность и уверенность в том, что она обеспечена правильным образом.

Как делать нельзя

Остановимся немного на том, как не нужно делать дачный громоотвод точно. Посмотрите видео и потом мы обратим внимание на типичные ошибки при монтаже.

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ». Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Интересные материалы по этой теме:

Молниезащита металлической кровли

Можно ли использовать кровлю из металлочерепицы как молниеприемник? Ответ на этот вопрос и другие в данной статье.

Молниезащита на мягкой кровле

Об особенностях монтажа на мягком кровельном покрытии. Примеры работ.

Молниезащита дома с плоской крышей

Описание конструкций элементов внешней молниезащиты для плоской кровли.

Молниезащита дома со скатной крышей

Устройство и примеры конкретных монтажных узлов для коньковой скатной кровли.

Источник
