Что является определением термина токопровод

Общие описания и условия применения приведены в документах:
СТО 56947007-29.120.60.106-2011 «Токопроводы с литой (твёрдой) изоляцией на напряжение 6-35 кВ. Технические требования», «ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК» (ПУЭ).

Токопроводы предназначены для передачи и распределения электроэнергии, как правило — между блоками одной электроустановки. Они состоят из шин, изоляторов, ответвительных устройств, поддерживающих и опорных конструкций, могут включать защитные кожухи (оболочки или экраны) и другие элементы.

Токопроводы различаются по конструктивному исполнению, области применения и способу изготовления, рисунок ТР-1.

По конструктивному исполнению различают токопроводы с гибкими и жесткими шинами.

Рисунок ТР-1. Классификация токопроводов.

К гибким относят:

• токопроводы предназначенные для передачи энергии между генераторами и силовыми трансформаторами;

• гибкие линии связи 35 кВ и выше;

• гибкую ошиновку распределительных устройств (РУ) 35 кВ и выше и подвесные токопроводы для электроснабжения промышленных предприятий.

Токопроводы с жесткими шинами разделяют на открытые и закрытые кожухами или экранами.

• шинные линии используемые для ошиновки РУ, токопроводы связи генераторов и силовых трансформаторов;

• жесткую ошиновку РУ 110 кВ и выше;

• подвесные жесткие токопроводы промышленных предприятий.

К закрытым относят:

• закрытую ошиновку и шинные мосты комплектных распределительных устройств (КРУ)

• токопроводы с твердой изоляцией;

• токопроводы 110 кВ и выше с воздушной или элегазовой изоляцией.

Применение видов токопроводов при передаче и распределении электроэнергии

Применение различных видов токопроводов на ТЭЦ средней мощности, крупных блочных электростанциях (КЭС), атомных электростанциях (АЭС), гидроэлектростанциях (ГЭС), гидроаккумулирующих электростанциях (ГАЭС), тепловых электростанциях (ТЭЦ), мощных подстанциях показано на примерах схем электрических соединений, показанных на рисунке ТР‑2, А) — В), где цифры соответствуют идентификаторам токопроводов, показанных в кружочках на рисунке ТР-1.

Рисунок ТР-2. Применение различных типов токопроводов. А) — ТЭЦ, Б) — КЭС, В) — подстанции.

В зависимости от участка электрической цепи применяются следующие конструкции токопроводов:

1. На ТЭЦ, рисунок ТР-2, А), в пределах машинного зала электростанций от выводов генератора до фасадной стены (участок АБ) используют жесткие шинные линии 4, а в цепях генераторов мощностью 60 МВт и выше — экранированные токопроводы 9. На участке БВ между машинным залом и закрытым распределительным устройством (ЗРУ) генераторного напряжения устанавливают гибкие токопроводы связи 1, жесткие открытые шинные линии (жесткие токопроводы связи) 4 или экранированные токопроводы 9. В ЗРУ электрические соединения (ВГ, ГЖ), в том числе сборные шины ДЕ, выполняют жесткой ошиновкой (шинными линиями) 4.

От токоограничивающего реактора до выключателей отходящих кабельных линий (участок ПР) устанавливают открытые шинные линии (мосты) 4 или закрытые 7 шинные мосты КРУ. Сборные шины КРУ (участок УФ) обычно выполняют ошиновкой 7, защищенной металлическими стенками отсеков шкафов КРУ.

Между ЗРУ и трансформатором связи Т1 на участке ЖЗ используют гибкие 1 или жесткие 4 токопроводы связи. В распределительном устройстве высшего напряжения (обычно РУ ВН 35 кВ и выше) все электрические соединения (ИК, ЛМ, НО и др.), включая сборные шины ЛН, выполняют гибкими 3 или жесткими 5.

Между ЗРУ и трансформатором собственных нужд Т2 при небольшой длине участка СТ применяют жесткие шинные линии 4, а при удаленной установке трансформатора Т2 от ЗРУ ‑ гибкие токопроводы 1. В РУ 6 кВ собственных нужд ТЭЦ, собранном из ячеек КРУ, сборные шины ХЦ выполняют в виде закрытых линий 7, а ответвления от них — закрытыми 7 или открытыми 4 шинными мостами.

2. На КЭС и АЭС, мощных ТЭЦ и ГЭС, рисунок ТР — 2, Б), участок АВ в блоке генератор — трансформатор Т1 и отвод БГ к трансформатору собственных нужд Т2 выполняют экранированным токопроводом 9. На ГЭС средней мощности на участке АВ применяют токопроводы с твердой изоляцией 8. Так как трансформаторы Т1 на КЭС, АЭС и крупных ГЭС обычно расположены на значительном удалении от РУ ВН (110 кВ и выше), на участке ДЕ используют гибкие линейные связи 2. Электрические соединения в РУ ВН выполняются гибкой 3 или жесткой 5 ошиновкой. На ГЭС и ГАЭС распределительные устройства ВН могут быть элегазовыми. В этом случае применяют закрытые элегазовые токопроводы 10.

На участке ИК в цепи низшего напряжения трансформатора собственных нужд Т2 устанавливают экранированные токопроводы 9. Электрические соединения РУ собственных нужд 6 кВ выполняют так же, как на ТЭЦ. Открытую жесткую ошиновку используют в РУ 0,4 кВ. От сборных шин отходят кабельные линии. В настоящее время в сети низкого напряжения 0,4 кВ для питания мощных и ответственных потребителей (участок ПР) широко применяют закрытые шинопроводы 6 (см. «Магистральные шинопроводы»).

На подстанциях рисунок ТР — 2, В), электрические соединения РУ высшего и средних напряжений, включая сборные шины АБ и ВГ, часто выполняют открытой гибкой 3 или жесткой 5 ошиновкой. В РУ подстанций крупных городов иногда используют закрытые элегазовые токопроводы 10. Так как автотрансформаторы (или трансформаторы) при этом могут быть удалены от одного из распределительных устройств, то для соединения, например, на участке ДЕ, применяют гибкие линейные связи 2.

От автотрансформатора (трансформатора) до ЗРУ низшего напряжения (участок ЖЗ) используют гибкие 1 или жесткие 4 токопроводы, далее до токоограничивающего реактора, участок ЗИ, устанавливают только жесткие токопроводы-шины 4. За реактором на участке КЛ применяют закрытые 7 шинные вводы КРУ. Электрические соединения в ЗРУ выполняют, как правило, закрытой 7 ошиновкой и шинными мостами КРУ.

По способу изготовления все токопроводы делятся на сборные и комплектные. Сборные токопроводы собирают и монтируют из отдельных деталей на месте установки. Блоки (элементы, секции) комплектных токопроводов изготавливаются в заводских условиях. На строительной площадке блоки собираются в готовое устройство. Комплектный подход особенно широко применяется для создания шинопроводов, т.е. токопроводов на номинальное рабочее напряжение до 1000 В. Помимо самих токопроводящих секций в комплекты поставки шинопроводов могут входить приборы учёта, управления и безопасности.

Также существуют комплектные решения для электроподстанций на наиболее типовые условия применения. Как элементы комплектных подстанций выпускаются элегазовые токопроводы, которые поставляются с коммутационными и другими аппаратами.

Токопроводы и процесс их создания должны соответствовать соответствующим стандартам и нормативам. Это, в том числе, предполагает выполнение заданных требований по:

• удобству монтажа и эксплуатации;

• защите окружающей среды;

Проводниками в токопроводах служат гибкие и жесткие шины.

Гибкие шины

Гибкие шины широко используются в токопроводах для наружной установки 35 кВ и выше и в ряде видов токопроводов 6 — 20 кВ. В качестве гибких шин чаще используют многопроволочные витые алюминиевые, витые сталеалюминевые, полые алюминиевые провода.

Полые алюминиевые провода состоят из проволок фасонного сечения, образующих один повив и соединенных друг с другом в замок без поддерживающего каркаса, рисунок ТР-3, Б). Сечение полых алюминиевых проводов 500 и 640 мм 2 при наружном диаметре провода 494 и 655 мм, соответственно.

Рисунок ТР-3. А) витой провод: 1 — сердечник, 2 — повивы. Б) полый провод.

В зависимости от номинальных тока и напряжения в одной фазе токопровода может быть от 1 до 8 проводов. В токопроводах напряжением до 330 кВ использование шин из нескольких проводов обусловлено большими рабочими токами. В установках напряжением от 330 кВ и выше на проводах малых и средних сечений возникает нежелательный коронный разряд. Для снижения направленности электрического поля и устранения условий его возникновения применяют провода большого диаметра, в том числе — полые. Широко используется расщепление шин: для каждой фазы токопровода на некотором расстоянии друг от друга устанавливается несколько проводов.

Если число проводов в фазе три и более, то их, как правило, с помощью распорок и зажимов на изоляторах располагают по вершинам правильного равностороннего многоугольника.

Рисунок ТР-4. Дистанционные распорки. А) — парная, Б) лучевая, В) — рамная.

Наиболее широко жесткие шины используют в токопроводах до 110 кВ для наружной и для внутренней установки. При напряжениях 110 кВ и выше жесткие шины используются реже. Жесткие шины изготовляют из стали, меди, алюминия и его сплавов.

Сталь имеет высокую механическую прочность, но низкую электрическую проводимость. Она подвержена коррозии, что

требует дополнительной защиты стальных шин.

Поэтому сейчас стальные шины в токопроводах практически не применяют.

Медь обладает высокой механической прочностью и отличной проводимостью, но относительно дорога. Медь используется в шинопроводах повышенной надёжности, там, где важно учитывать габариты шинопровода.

Алюминий АДО при хорошей проводимости и более низкой, чем у меди, стоимости, имеет невысокую прочность. Используется, главным образом, в токопроводах до 1 кВ, а также при низких уровнях токов короткого замыкания (точнее — при незначительных электродинамических нагрузках, вызванных взаимодействием токов КЗ в шинах).

Использование алюминия и меди в токопроводах до 1 кВ, т.е. шинопроводах, рассмотрено в разделе «Магистральные шинопроводы».

В токопроводах применяют шины следующих профилей: прямоугольные, коробчатые, круглые и квадратные трубы, швеллеры двойное Т, П-образные швеллеры и равнобокие угольники, составные многополосные шины, шины из двух коробчатых профилей, из двух полутруб (рисунок ТР-5).

Рисунок ТР-5. Распространённые профили шин токопроводов. А) — прямоугольный, Б) — коробчатый, В) ‑ швеллер, Г) — двойное «Т», Д) — двухполосная шина, Е) ‑ шина из двух коробчатых профилей, Ж), З) ‑ круглая и квадратная трубы, И) — П — образный швеллер, К) — равнобокий угольник, Л) — трёхполосная шина, М) — шина из двух полутруб.

Многообразие профилей обусловлено широким диапазоном номинальных токов и напряжений, поиском эффективных решений. условиями монтажа и др.

В установках от 110 кВ и выше в основном используют круглые трубчатые шины, которые обладают высокой механической прочностью и создают при работе на своей поверхности электрическое поле относительно низкой напряженности, что препятствует развитию коронного разряда.

Изоляторы предназначены для крепления и изоляции шин, а также других токоведущих частей аппаратов от земли и других частей электроустановок. В токопроводах выше 1 кВ наиболее широко применяют фарфоровые или стеклянные опорные, проходные и подвесные изоляторы. В элегазовых токопроводах используют опорные изоляторы, выполненные из эпоксидных смол.

Для токопроводов с номинальным напряжением до 1 кВ используют пленочные изоляции на основе полиэтилентерефталата, литую изоляцию и литые изолирующие корпуса из эпоксидных смол, «Токопроводы и шинопроводы. Вводный раздел».

На электростанциях для связи мощных генераторов с трансформаторами и трансформаторов с шинами РУ применяют экранированные токопроводы, с пофазным экранированием, рисунок ТР-6.

В качестве экранов используются трубы преимущественно круглого сечения. Каждая фаза токопровода состоит из кожуха-экрана 1, токоведущей шины 2, изоляторов 3.

Шина закрепляется к изолятору специальным держателем. Изоляторы крепятся к крышкам, закрепленным на кожухах-экранах.

В экранированных токопроводах исключается возможность возникновения междуфазных коротких замыканий на генераторном напряжении, обеспечивается безопасность обслуживания.

При использовании экранированных токопроводов уменьшается нагрев расположенных вблизи его трассы металлических и железобетонных строительных конструкций. Кожух — экран также защищает токоведущие шины от воздействий окружающей среды.

Рисунок ТР-6. Токопровод с пофазным экранированием. 1 — кожух-экран, 2 — токоведущая шина, 3 — изолятор, 4 — несущая балка.

Источник

Токопроводы, виды и применение.

Токопровод — устройство, выполненное в виде шин или проводов с изоляторами и поддерживающими конструкциями, предназначенное для передачи и распределения электрической энергии в пределах электростанции, подстанции или цеха (ГОСТ 24291-90). Общие описания и условия применения приведены в документах: СТО 56947007-29.120.60.106-2011 «Токопроводы с литой (твёрдой) изоляцией на напряжение 6-35 кВ. Технические требования», «ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК» (ПУЭ).

Токопроводы применяются при строительстве и расширении электростанций всех типов, а также при электрических соединениях турбогенераторов с трансформаторами различных типов.

Токопроводы для электрического соединения трехфазного переменного тока генераторов с повышающими блочными силовыми трансформаторами, также с силовыми трансформаторами собственных нужд и другими электрическими аппаратами главной цепи ТЭЦ, ГРЭС, АЭС называются токопроводами генераторного напряжения.
Токопроводы для электрического соединения трехфазного переменного тока силовых трансформаторов собственных нужд на электростанциях со стороны напряжения 6-10 кВ со шкафами комплектных распределительных устройств называются токопроводами собственных нужд.

По конструктивному исполнению токопроводы подразделяются:

В настоящее время востребованы два основных вида токопроводов:

Токопроводы с воздушной изоляцией производятся и применяются в энергетике с конца 80-х годов прошлого века. В настоящее время производители работают над совершенствованием конструкции таких токопроводов путем изменения конфигурации кожухов на более компактную, а также путем оптимизации изоляции. Помимо этого, производители переходят на более современные материалы, что делает изделие более надежным и продлевает срок эксплуатации. В современном производстве токопроводов с воздушной изоляцией имеются инновационные решения. Например, система наддува в изделиях ОАО «Мосэлектрощит», которая позволяет поддерживать на определенном уровне относительную влажность, тем самым предотвращая разрушение опорных изоляторов. Это же предприятие является автором системы, с помощью которой можно проконтролировать сопротивление опорных изоляторов в режиме on-line.

Токопроводы с литой изоляцией

Применение литых токопроводов экономически обосновано по-сравнению с кабелем в изоляции из сшитого полиэтилена и токопроводом с воздушной изоляцией в диапазоне номинальных токов от 1000 А до 6500 А, а в случае двух параллельных литых токопроводов – до 12 000 А. Для кабелей, чтобы обеспечить пропускание таких токов, необходимо параллельно прокладывать их большое количество, что часто весьма затруднительно и затратно. Кроме того, срок службы кабелей почти в три раза меньше срока службы литых токопроводов.
Применение токопроводов с воздушной изоляцией на такие токи по сравнению с литым токопроводом может быть значительно дороже из‑за необходимости изготовления специального фундамента для крепления токопровода и более сложного монтажа вследствие применения сварных работ.

Использование литых токопроводов вполне обосновано и даже может быть необходимо, если место их расположения очень ограничено и имеется много поворотов, если требуется высокая безопасность для работающего персонала и т. д. Максимальный экономический эффект при применении токопроводов с литой изоляцией с номинальным напряжением от 6 до 35 кВ достигается при строительстве новых компактных закрытых ПС на ограниченных площадях, при реконструкциях существующих закрытых ПС, на ГЭС с высокой плотностью установленного оборудования и большим числом отпаек у токопровода, а также на нефтеперерабатывающих заводах, морских газо-нефтедобывающих платформах, где требуются повышенные требования к степеням защиты, химической стойкости и крайне ограничено место для их монтажа и т. д.

Основные преимущества литых токопроводов:

Конструктивные особенности токопроводов с литой изоляцией

Литые токопроводы до 35 кВ можно подразделить на два основных типа:

Токопроводы пофазноизолированные литые

Каждая фаза окопровода состоит из секций различной конфигурации длиной не более 10 м, которые соединяются специальными муфтами. При наружном исполнении секции и муфты изготавливаются заключенными в кожух из нержавеющей стали или алюминия.

Рис. 1. Пофазноизолированный токопровод с литой изоляцией:
а) конструкция секции токопровода;
б) конструкция муфты токопровода.

Токоведущая шина (1) токопровода представляет собой алюминиевую (медную) трубу или пруток, на концах которого расположены контакты (5). Литая изоляция (3) – это эпоксидный компаунд, внутри которого находятся полупроводящие слои (2), а также слой заземления (4). Полупроводящие слои предназначены для выравнивания потенциала внутри изоляции. В токопроводах ТПЛ на напряжение до 1 кВ полупроводящие слои в литой изоляции отсутствуют. Отдельные секции токопровода соединяются между собой шинными компенсаторами (6), которые позволяют скомпенсировать линейное расширение проводника при изменении температуры и строительных погрешностях. Изоляция места соединения секций токопровода достигается за счет применения соединительных муфт.

Комплектные токопроводы с литой изоляцией

Литой токопровод состоит из секций различной геометрической формы – прямых элементов, L-образных,T-образных, Z-образных и т. д., длиной не более 4 метров. В зависимости от номинального напряжения токопровода секции могут содержать две (постоянный ток) или три токоведущие шины для средних напряжений и до пяти токоведущих шин для низких напряжений (до 1 кВ, рис. 2).

Каждая секция токопровода представляет собой залитые в эпоксидной смоле (1) алюминиевые (или медные) шины (2) соответствующих геометрических форм. Концы шин в секциях свободны и дают возможность соединять между собой две различные секции, причем место соединения секций впоследствии также заливается эпоксидным компаундом.

Конструкция секций токопровода для средних напряжений предусматривает дополнительное охлаждение шин за счет сквозных отверстий (3) между соседними фазами. С помощью специальных залитых в эпоксидной смоле втулок на секциях средних напряжений предусмотрена также возможность для крепления металлического кожуха токопровода.

Присоединение токопровода к электротехническому оборудованию осуществляется с помощью специальных терминальных элементов, которые изготовляются индивидуально в зависимости от типа оборудования и способа присоединения.

Выбор типа токопровода с литой изоляцией

Оптимальный выбор типа литого токопровода, прежде всего, зависит от требований заказчика к его номинальным параметрам и условиям эксплуатации токопровода и требует учета многих факторов.

Пофазноизолированные токопроводы с литой изоляцией — по уровню изоляции конструкция позволяет изготавливать токопроводы на номинальные напряжения до 35 кВ и выше, в то время как комплектные токопроводы типа другого типа возможно изготавливать лишь на напряжение до 24 кВ, и, следовательно, по этому признаку пофазноизолированные токопроводы имеют преимущества перед комплектными токопроводами. Кроме того, пофазноизолированные токопроводы обладают меньшим удельным весом, что снижает требования к прочности строительной части здания, а также позволяет упростить монтаж.

Комплектные токопроводы с литой изоляцией имеют предпочтительное применнение если требуется степень защиты IP 68. Это обусловлено тем, что место соединения двух секций в комплектных токопроводах типа ТКЛ заливается эпоксидной смолой и полностью исключает возможность попадания внутрь влаги. В пофазноизолированных токопроводах места соединения двух секций изолируются и защищаются от влаги разборной муфтой и, следовательно, качество защиты будет зависеть от качества выполнения монтажных работ, что не всегда удается обеспечить.

Если заказчику требуются литые токопроводы на большие динамические токи при минимальных межфазных расстоянияx, то в данном случае предпочтение имеют комплектные токопроводы. Это обусловлено тем, что в литых комплектных токопроводах типа все три фазы залиты в один блок и, следовательно, такой токопровод будет очень устойчив к большим динамическим токам. Чтобы получить высокие значения токов динамической стойкости для пофазно-изолированных литых токопроводов, необходимо использовать специальные сложные крепления, и тем не менее тех же значений токов динамической стойкости как для комплектных токопроводов, достичь очень сложно.

Что касается механической прочности, огнестойкости и стойкости к агрессивным средам, то при выборе типа литого токопровода нужно учитывать, что комплектные токопроводы типа имеют предпочтение перед пофазноизолированными токопроводами. Это связано с тем, что изоляция пофазноизолированного токопровода состоит из электротехнической бумаги, пропитанной эпоксидной смолой, а изоляция комплектного литого токопровода на 85‑90 процентов состоит из кварцевого песка, и лишь остальная его часть – это эпоксидная смола.

Источник

что является определением понятия токопровод ответ

токопровод

[ title=»Правила технической эксплуатации электроустановок потребителей»] [3]

Смотри также родственные термины:

1.7. Токопровод (шинный мост, шинный ввод)

Полезное

Смотреть что такое «токопровод» в других словарях:

токопровод — токопровод … Орфографический словарь-справочник

Токопровод — электротехническое устройство для передачи электроэнергии на малые расстояния (например, от генератора к повышающему трансформатору). Состоит из токопроводящих жил (гибкий Т.) или шин (жёсткий Т.), изоляторов и защитных оболочек. Может… … Большая советская энциклопедия

токопровод — токопров од, а … Русский орфографический словарь

токопровод — токопрово/д, а … Слитно. Раздельно. Через дефис.

Источник

Что является определением термина токопровод

Вводная часть, 68

Настоящий стандарт устанавливает термины и определения понятий электрической части электростанции и электрической сети.

Термины, установленные настоящим стандартом, обязательны для применения в документации и литературе всех видов, входящих в сферу работ по стандартизации и использующих результаты этой работы.

Настоящий стандарт должен применяться совместно с ГОСТ 19431 и ГОСТ 21027.

Для каждого понятия установлен один стандартизованный термин.

Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.

Наличие квадратных скобок в терминологической статье означает, что в нее включены два термина, имеющие общие терминоэлементы.

В алфавитном указателе данные термины приведены отдельно с указанием номера одной статьи.

Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия, изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

В стандарте приведены иноязычные эквиваленты стандартизованных терминов на немецком (de), английском (en) и французском (fr) языках.

В стандарте приведены алфавитные указатели терминов на русском языке и их иноязычных эквивалентов.

Термины, определения которых по научно-техническому содержанию отличаются от международных, приведены в приложении.

1 электростанция; ЭС

Энергоустановка, предназначенная для производства электрической энергии, содержащая строительную часть, оборудование для преобразования энергии и необходимое вспомогательное оборудование по ГОСТ 19431

en power station

fr central

2 линия электропередачи; ЛЭП

Электроустановка, состоящая из проводов, кабелей, изолирующих элементов и несущих конструкций, предназначенная для передачи электрической энергии между двумя пунктами энергосистемы с возможным промежуточным отбором по ГОСТ 19431

en electric line

fr ligne

3 (электрическое) распределительное устройство; РУ

Электроустановка, предназначенная для приема и распределения электрической энергии на одном напряжении и содержащая коммутационные аппараты и соединяющие их сборные шины [секции шин], устройства управления и защиты.

Примечание. К устройствам управления относятся аппараты и связывающие их элементы, обеспечивающие контроль, измерение, сигнализацию и выполнение команд

en switching substation

fr poste de sectionnement, poste de coupure

4 (электрическая) подстанция; ПС

Электроустановка, предназначенная для приема, преобразования и распределения электрической энергии, состоящая из трансформаторов или других преобразователей электрической энергии, устройств управления, распределительных и вспомогательных устройств по ГОСТ 19431

de Station (eines Netzes)

en substation (of a power system)

fr poste (d’un )

Совокупность линий электропередачи и подстанций, предназначенная для передачи электрической энергии из одного района энергосистемы в другой

* Здесь и далее в определение МЭК внесено редакционное изменение.

** Здесь и далее научно-техническое содержание определения отличается от определения МЭК (см. приложение).

6 электрическая сеть

Совокупность подстанций, распределительных устройств и соединяющих их линий электропередачи, предназначенная для передачи и распределения электрической энергии по ГОСТ 19431

en electrical power network

fr (sens restreint)

7 электрическая часть электростанции [электрической сети]

Совокупность электрических устройств, входящих в состав электростанции [электрической сети]

8 биологическая защита в электроустановке

Комплекс мероприятий и устройств для защиты людей и окружающей среды от вредного влияния электромагнитного поля, создаваемого электроустановкой

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ ЭЛЕКТРОСТАНЦИИ (ПОДСТАНЦИИ)

9 принципиальная электрическая схема электростанции [подстанции]

Схема, отображающая состав оборудования и его связи, дающая представление о принципе работы электрической части электростанции [подстанции]

10 главная электрическая схема электростанции [подстанции]

Схема соединений основного оборудования электрической части электростанции [подстанции] с указанием типов и основных электрических параметров оборудования

11 схема заполнения распределительного устройства

Схема размещения оборудования и аппаратуры в ячейках и помещениях распределительного устройства

12 мнемоническая схема электростанции [подстанции, электрической сети]

Совокупность элементов и устройств отображения информации, представляющая в наглядном виде электрическую схему электростанции [подстанции, электрической сети] и состояние коммутационных аппаратов, которой могут быть приданы функции управления

en mimic diagram

fr synoptique, tableau synoptique

13 однолинейная схема электростанции [подстанции]

Схема соединений электрической части электростанции [подстанции], в которой многофазные связи показаны для одной фазы

en single-line diagram

fr unifilaire d’un

14 трехлинейная схема электростанции [подстанции]

Схема соединений трехфазной электрической части электростанции [подстанции], в которой показаны соединения каждого фазного и нейтрального проводов

en three-phase system diagram

fr d’un

Проводник, пучок проводников, ввод, обмотка или иной элемент многофазной системы переменного тока, являющийся токоведущим при нормальном режиме работы

Общая точка соединенных в звезду фазных обмоток [элементов] электрооборудования

de Sternpunkt in einem Mehrphasensystem

en neutral point in a polyphase system

fr point neutre dans un

17 щит управления электростанции [подстанции]; ЩУ

Совокупность пультов и панелей с устройствами управления, контроля, сигнализации и защиты электростанции [подстанции], расположенных в одном помещении

en control board

fr tablеau de conduite

18 вторичные цепи электростанции [подстанции]

Совокупность кабелей и проводов, соединяющих устройства управления, автоматики, сигнализации, защиты и измерения электростанции [подстанции]

en secondary wiring

19 вторичная система электростанции [подстанции]

Совокупность устройств управления, сигнализации, автоматики, защиты и измерений электростанции [подстанции], связанных между собой вторичными цепями

20 собственные нужды электростанции [подстанции]; СН

Совокупность вспомогательных устройств и относящейся к ним электрической части, обеспечивающая работу электростанции [подстанции]

en common auxiliaries

fr auxiliaries

ПОДСТАНЦИИ И РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

21 открытая подстанция

Электрическая подстанция, оборудование которой расположено на открытом воздухе

en outdoor substation

fr poste

22 закрытая подстанция

Электрическая подстанция, оборудование которой расположено в здании

en indoor substation

fr poste

23 встроенная подстанция

Электрическая подстанция, занимающая часть здания

24 газоизолирующая подстанция

Электрическая подстанция, оборудование которой заключено в металлический кожух, заполненный изолирующим газом

de Gasoisolirte metallgekapselte Station

en gas insulated metal-enclosed substation

fr poste sous enveloppe isolation gazeuse

25 опорная подстанция

Электрическая подстанция, с которой дистанционно управляются другие подстанции электрической сети и контролируется их работа

en master substation

fr poste de conduite

26 трансформаторная подстанция; ТП

Электрическая подстанция, предназначенная для преобразования электрической энергии одного напряжения в энергию другого напряжения с помощью трансформаторов

en transformer substation

fr poste de transformation

27 преобразовательная подстанция

Электрическая подстанция, предназначенная для преобразования рода тока или его частоты

en converter substation

fr poste de conversion, station de conversion ()

28 выпрямительная подстанция

Преобразовательная подстанция, предназначенная для преобразования переменного тока в постоянный

29 инверторная подстанция

Преобразовательная подстанция, предназначенная для преобразования постоянного тока в переменный, изменяемой или фиксированной частоты

30 вставка постоянного тока; ВПТ

Преобразовательная подстанция, предназначенная для преобразования переменного тока в постоянный и последующего преобразования постоянного тока в переменный исходной или иной частоты

31 тяговая подстанция

Электрическая подстанция, предназначенная в основном для питания транспортных средств на электрической тяге через контактную сеть

en traction substation

fr sous-station de traction

32 мачтовая (трансформаторная) подстанция

Открытая трансформаторная подстанция, оборудование которой установлено на одной или нескольких oпоpax линии электропередачи, не требующая наземных ограждений

en pole-mounted substation

fr poste sur poteau

33 (электрический) распределительный пункт; РП

Электрическое распределительное устройство, не входящее в состав подстанции

34 присоединение (электрического) распределительного устройства

Часть распределительного устройства, относящаяся к трансформатору, генератору или другой цепи

fr (sens )

35 ячейка (электрической) подстанции [распределительного устройства]

Часть (электрической) подстанции [распределительного устройства], содержащая всю или часть коммутационной и/или иной аппаратуры одного присоединения

en bay (of a substation)

36 переключательный пункт линии электропередачи

Электрическое устройство, служащее для изменения схемы линии электропередачи

37 открытое распределительное устройство; ОРУ

Электрическое распределительное устройство, оборудование которого расположено на открытом воздухе

38 закрытое распределительное устройство; ЗРУ

Электрическое распределительное устройство, оборудование которого расположено в помещении

39 комплектное распределительное устройство; КРУ

Электрическое распределительное устройство, состоящее из шкафов или блоков со встроенным в них оборудованием, устройствами управления, контроля, защиты, автоматики и сигнализации, поставляемое в собранном или подготовленном для сборки виде.

Примечание. Комплектное распределительное устройство может выполняться, например, как комплектное распределительное устройство для наружной установки (КРУН); как комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) и проч.

en kiosk substation

fr poste en cabine, poste compact

40 комплектная трансформаторная подстанция; КТП

Подстанция, состоящая из шкафов или блоков со встроенным в них трансформатором и другим оборудованием распределительного устройства, поставляемая в собранном или подготовленном для сборки виде

41 система (сборных) шин; СШ

Комплект элементов, связывающих между собой все присоединения электрического распределительного устройства

fr jeu de barres (omnibus)

42 рабочая система (сборных) шин

Система сборных шин, к которой в нормальном режиме подключены все присоединения электрического распределительного устройства

fr jeu de barres principal

43 обходная система (сборных) шин

Система сборных шин, предназначенная для переключения на нее присоединений на время ремонта их коммутационного или другого оборудования

en transfer busbar

fr jeu de barres de transfert

44 секция (системы сборных) шин

Часть системы сборных шин, отделенная от другой ее части коммутационным аппаратом

en busbar section

fr d’un jeu de barres

45 секционированная система (сборных) шин

Система сборных шин, состоящая из нескольких секций

de Sammelschiene mit

en switchable busbar

fr jeu de barres

46 резервная система (сборных) шин

Система сборных шин, используемая для замены рабочей системы шин при ее ремонте или повреждении

en reserve busbar

fr jeu de barres de

Проводник [электрод] или совокупность электрически соединенных между собой проводников, находящихся в надежном соприкосновении с землей или ее эквивалентом

en earth electrode, ground electrode (USA)

fr de terre, prise de terre

48 заземляющий проводник

Проводник, соединяющий заземляемые части с заземлителем

en earth conductor, ground conductor

fr conducteur de terre

49 заземляющее устройство

Совокупность электрически соединенных заземлителя и заземляющих проводников

en earthing system, grounding system (USA)

fr installation de mise la terre

Преднамеренное электрическое соединение какой-либо части электроустановки с заземляющим устройством

en to earth (equipment, an installation or a system), to ground (USA)

fr mettre la terre (un appareil, une installation ou un )

51 воздушная линия электропередачи; ВЛ

Линия электропередачи, провода которой поддерживаются над землей с помощью опор, изоляторов

en overhead line

fr ligne

52 кабельная линия электропередачи; КЛ

Линия электропередачи, выполненная одним или несколькими кабелями, уложенными непосредственно в землю, кабельные каналы, трубы, на кабельные конструкции

en underground cable

fr ligne souterraine

53 газоизолированная линия электропередачи

Линия электропередачи, токоведущие части которой заключены в металлический кожух, заполненный изолирующим газом

de Gassisolirte Leitung

en gas insulated line

fr ligne isolation gazeuse

54 одноцепная линия электропередачи

Линия электропередачи, имеющая один комплект фазных или разнополярных электрических проводов

55 двухцепная линия электропередачи

Линия электропередачи, имеющая два комплекта

фазных или разнополярных электрических проводов

56 многоцепная линия электропередачи

Линия электропередачи, имеющая более двух комплектов фазных или разнополярных электрических проводов

57 комбинированная линия электропередачи

Линия электропередачи, на опорах которой подвешено несколько комплектов фазных или разнополярных проводов разных номинальных напряжений

58 компактная линия электропередачи

Линия электропередачи с большим, чем традиционно, расщеплением фаз более сближенных между собой, расстояние между которыми может фиксироваться изолирующими распорками

59 радиальная линия электропередачи

Линия электропередачи, в которую электрическая энергия поступает только с одной стороны

en radial feeder

fr (ligne en) antenne

60 магистральная линия электропередачи

Линия электропередачи, от которой отходит несколько ответвлений

61 ответвление (от линии электропередачи)

Линия электропередачи, присоединенная одним концом к другой линии электропередачи в промежуточной точке

fr (ligne en)

62 полюс сети постоянного тока

Проводник, пучок проводников или иной элемент электрической сети постоянного тока, являющийся токоведущим при нормальной работе

de Pol (in einem Gleichstromnetz)

en pole (of a d.c. system)

fr pole (d’un tension continue)

63 расщепленная фаза

Фаза линии электропередачи, выполненная несколькими проводами, расположенными на определенном расстоянии один от другого

65 грозозащитный трос

Проводник, заземленный непосредственно или через искровые промежутки, расположенный над фазными проводами воздушной линии электропередачи или подстанции и предназначенный для защиты их от повреждений молнией

en overhead earth wire ground-wire (USA)

66 транспозиция (линии электропередачи)

Перемена взаимного расположения фаз линии электропередачи с целью компенсации электромагнитной несимметрии линии электропередачи

67 шаг транспозиции (линии электропередачи)

Длина участка линии электропередачи между двумя последовательными пунктами транспозиции

68 межсистемная связь (энергосистем)

Одна или несколько линий электропередачи, непосредственно соединяющие разные энергосистемы по ГОСТ 21027

en interconnection (of power system)

fr interconnecxion (de )

69 системообразующая электрическая сеть

Электрическая сеть высших классов напряжения, обеспечивающая надежность и устойчивость энергосистемы как единого объекта

Источник

Токопровод

2.2.2. Токопроводом называется устройство, предназначенное для передачи и распределения электроэнергии, состоящее из неизолированных или изолированных проводников и относящихся к ним изоляторов, защитных оболочек, ответвительных устройств, поддерживающих и опорных конструкций.

В зависимости от назначения шинопроводы подразделяются на:

распределительные, предназначенные в основном для присоединения к ним электроприемников;

троллейные, предназначенные для питания передвижных электроприемников;

осветительные, предназначенные для питания светильников и электроприемников небольшой мощности.

2.2.4. Токопровод напряжением выше 1 кВ, выходящий за пределы одной электроустановки, называется протяженным

Источник: «Правила устройства электроустановок (ПУЭ). Шестое издание» (утв. Главтехуправлением, Госэнергонадзором Минэнерго СССР 05.10.1979) (редакция от 20.06.2003)

Ссылки на определение понятия «Токопровод»

HTML-код ссылки на слово Токопровод

BB-код ссылки на слово «Токопровод» для форумов

Прямая ссылка на слово «Токопровод» для социальных сетей и электронной почты

Уважаемые пользователи сайта. На данной странице вы найдете определение понятия «Токопровод». Полученная информация поможет вам понять, что такое Токопровод. Если по вашему мнению определение термина «Токопровод» ошибочно или не обладает достаточной полнотой, то рекомендуем вам предложить свою редакцию этого слова.

Для вашего удобства мы оптимизируем эту страницу не только по правильному запросу «Токопровод», но и по ошибочному запросу «njrjghjdjl». Такие ошибки иногда происходят, когда пользователи забывают сменить раскладку клавиатуры при вводе слова в строку поиска.

Источник

что является определением термина токопровод ответ

токопровод

[ title=»Правила технической эксплуатации электроустановок потребителей»] [3]

Смотри также родственные термины:

1.7. Токопровод (шинный мост, шинный ввод)

Полезное

Смотреть что такое «токопровод» в других словарях:

токопровод — токопровод … Орфографический словарь-справочник

токопровод — токопров од, а … Русский орфографический словарь

токопровод — токопрово/д, а … Слитно. Раздельно. Через дефис.

Токопроводы, виды и применение.

Токопровод – устройство, выполненное в виде шин или проводов с изоляторами и поддерживающими конструкциями, предназначенное для передачи и распределения электрической энергии в пределах электростанции, подстанции или цеха (ГОСТ 24291-90). Общие описания и условия применения приведены в документах: СТО 56947007-29.120.60.106-2011 «Токопроводы с литой (твёрдой) изоляцией на напряжение 6-35 кВ. Технические требования», «ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК» (ПУЭ).

По конструктивному исполнению токопроводы подразделяются:

В настоящее время востребованы два основных вида токопроводов:

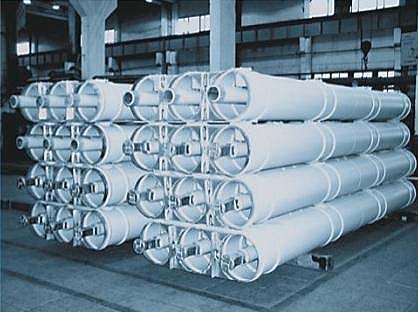

Токопроводы с литой изоляцией

Основные преимущества литых токопроводов:

Конструктивные особенности токопроводов с литой изоляцией

Литые токопроводы до 35 кВ можно подразделить на два основных типа:

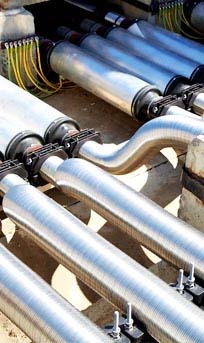

Токопроводы пофазноизолированные литые

Комплектные шинопроводы с литой изоляцией

Выбор типа токопровода с литой изоляцией

Пофазноизолированные токопроводы с литой изоляцией – по уровню изоляции конструкция позволяет изготавливать токопроводы на номинальные напряжения до 35 кВ и выше, в то время как комплектные токопроводы типа другого типа возможно изготавливать лишь на напряжение до 24 кВ, и, следовательно, по этому признаку пофазноизолированные токопроводы имеют преимущества перед комплектными токопроводами. Кроме того, пофазноизолированные токопроводы обладают меньшим удельным весом, что снижает требования к прочности строительной части здания, а также позволяет упростить монтаж.

Комплектные шинопроводы с литой изоляцией имеют предпочтительное применнение если требуется степень защиты IP 68. Это обусловлено тем, что место соединения двух секций в комплектных токопроводах типа ТКЛ заливается эпоксидной смолой и полностью исключает возможность попадания внутрь влаги. В пофазноизолированных токопроводах места соединения двух секций изолируются и защищаются от влаги разборной муфтой и, следовательно, качество защиты будет зависеть от качества выполнения монтажных работ, что не всегда удается обеспечить.

Источник

ПУЭ. Правила устройства электроустановок. Издание 7

Раздел 2. Канализация электроэнергии

Глава 2.2. Токопроводы напряжением до 35 кВ

Область применения, определения

2.2.1. Настоящая глава Правил распространяется на токопроводы переменного и постоянного тока напряжением до 35 кВ. Дополнительные требования к токопроводам, устанавливаемым во взрывоопасных и пожароопасных зонах, приведены соответственно в гл. 7.3. и 7.4. Глава не распространяется на специальные токопроводы для электролизных установок, короткой сети электротермических установок, а также на токопроводы, устройство которых определяется специальными правилами или нормами.

В зависимости от назначения шинопроводы подразделяются на:

2.2.4. Токопровод напряжением выше 1 кВ, выходящий за пределы одной электроустановки, называется протяженным.

Источник

Токопроводы и шинопроводы: схемы, технические данные, типы, достоинства и недостатки

В зависимости от вида проводников токопроводы подразделяются на гибкие (при использовании проводов) и жесткие (при использовании жестких шин). В зависимости от назначения шинопроводы подразделяются на магистральные, предназначенные в основном для присоединения к ним распределительных шинопроводов и силовых распределительных пунктов, щитов и отдельных мощных приемников; распределительные, предназначенные в основном для присоединения к ним электроприемников; троллейные, предназначенные для питания передвижных электроприемников; осветительные, предназначенные для питания светильников и электроприемников небольшой мощности и специальные. Токопроводы защищены от попаданий твердых тел, капель и пыли.

Жесткие токопроводы напряжением до 1 кВ, поставляемые комплектно, называются шинопроводами. Они комплектуются секциями унифицированной длины и могут быть прямые, угловые, гибкие, вводные, ответвительные, компенсационные, переходные, подгоночные. Технические данные шинопроводов приведены в табл. 5.8…5.10.

Магистральный шинопровод ШМА предназначен для распределительных шинопроводов и пунктов, в том числе по схеме трансформатор ЗУР — магистраль, отдельных крупных электроприемников в системе четырехпроводных электрических сетей с глухозаземленной нейтралью. Номинальный ток — 1600, 2 500, 4000 А.

Кожух ШМА73 (рис. 5.8) состоит из двух алюминиевых профилированных боковин, используемых в качестве нулевого провода, и крышек (обойм). Нулевым проводом в ШМА68Н является четвертая шина. ШЗМ16 имеет сплошную изоляцию шин и плотное сжатие их профилированных алюминиевых оболочек, что обеспечивает непрерывное крепление шин по всей длине секции и надежность нулевого провода. Выпускаются также шинопроводы постоянного тока ШМАД, ШМАДК на напряжение 1 200 В и ток 1600, 300 А и магистральные шинопроводы специального назначения.

Распределительные шинопроводы с алюминиевыми жилами ШРА (рис. 5.9) и с медными жилами ШРМ предназначены для непосредственного присоединения электроприемников в системах с глухозаземленной нейтралью 380/220 В. Номинальный ток ШРА — 250,400, 630 А; ШРМ 100, 250 А.

Осветительные шинопроводы ШОС выпускаются на ток 25, 63, 100 А для групповых четырехпроводных линий в сетях напряжением до 1 кВ с нулевым проводом. Используются: в ШОС67 — медный изолированный провод; ШОС73А — алюминиевые шины, плакированные медью; ШОС73 — медные шины.

На прямых секциях снизу через каждые 500 мм смонтированы соединительные розетки, закрытые откидными крышками. Они служат для подключения светильников втычным контактом через штепсель 10 А. Короб заземлен нулевым проводом. Светильники подвешивают к несущим конструкциям или непосредственно к ШОС. Общая нагрузка на 1 м, определяемая типом (видом) шинопровода и максимальным пролетом, регламентируется.

Экономично выполнить цеховую электрическую сеть по схеме блок трансформатор — магистраль. В этом случае линия, питающая распределительную сеть цеха (которая может быть выполнена на 2УР как распределительными шинопроводами ШРА, так и кабелями, радиально питающими шкафы и шиты 0,4 кВ), является главной магистралью. Число отходящих от подстанций питающих магистралей не должно превышать число трансформаторов.

В сетях 6—10 кВ промышленных предприятий экономически целесообразно применять гибкие или жесткие токопроводы при передаваемой мощности 15 — 40 МВА на напряжении 6 кВ и 20 — 70 MB • А на напряжении 10 кВ (рис. 5.10).

Преимущества токопроводов по сравнению с кабельными линиями:

1) большая надежность, в основном изза отсутствия кабельных

2) меньшие стоимость и трудоемкость изготовления;

3) лучшие условия эксплуатации за счет возможности визуально

4) большая перегрузочная способность за счет лучших условий

1) большее индуктивное сопротивление, что приводит к дополнительным потерям напряжения; сопротивления фаз различны, что приводит к несимметрии напряжения фаз протяженных токопроводов при токах 2,5 кА и более;

2) дополнительные потери электроэнергии в шинодержателях, арматуре и конструкциях при токах 1 кА и более от воздействия магнитного поля;

3) следует считаться и с укрупнением единичной мощности токопровода по сравнению с несколькими кабельными линиями.

Для увеличения надежности токопроводы применяются, как правило, состоящими из двух линий с секционированием и автоматическим включением резерва.

Изза значительного реактивного сопротивления шинопроводов при токах 2,5 кА и более предусматриваются меры по снижению и выравниванию индуктивного сопротивления (располагают полосы в пролетах по сторонам квадрата, применяют спаренные фазы, профильные шины, круглые и квадратные полые трубы, внутрифазные транспозиции для протяженных гибких токопроводов).

Каждая фаза гибкого токопровода выполняется из нескольких алюминиевых или сталеалюминиевых проводов, располагаемых по окружности с помощью крепежных деталей, которые осуществляют их крепление к изоляторам и противодействие схлестыванию при КЗ. Механическую нагрузку обычно несут два сталеалюминиевых провода, токовую — остальные. Во избежание схлестывания проводов при КЗ между проводами гибких и жестких подвесных токопроводов предусматриваются однадве междуфазные распорки в пролете.

В токопроводах магнитные поля близко расположенных проводников влияют на распределение тока по их сечению: при одинаковом направлении ток вытесняется к периферии, при противоположном — стягивается к середине расположения проводников; это явление называется эффектом близости и характеризуется коэффициентом близости Кэ б. В отличие от коэффициента поверхностного эффекта Кп э, который при переменном токе всегда больше единицы, коэффициент близости может быть больше или меньше единицы, т.е. может и увеличивать, и уменьшать неравномерность распределения тока по сечению (для круглых шин Кэ б > 1, для прямоугольных — зависит от их взаимного расположения). При расчетах токопроводов поверхностный эффект и эффект близости учитывают коэффициент дополнительных потерь Ад.п = Кпэ/Кэ б. В жестких токопроводах, состоящих из шин, смонтированных на штыревых или подвесных изоляторах, расстояние между фазами, диаметр фаз меньше, чем в гибких, поэтому при их расчете дополнительные потери учитываются коэффициентом Кап.

Более экономичны гибкие и жесткие токопроводы с расположением фаз в вершинах равностороннего треугольника по сравнению с токопроводами с вертикальным или горизонтальным расположением фаз за счет взаимной компенсации магнитных полей фаз; такие токопроводы являются симметричными. Жесткие токопроводы более компактны, чем гибкие, имеют разнообразное крепление к поддерживающим конструкциям.

Фазы токопровода из неизолированных алюминиевых шин для защиты от пыли могут находиться в одном общем немагнитном кожухе (например, из алюминия); монтируются на опорных изоляторах в вершинах равностороннего треугольника.

Источник

Промышленные 3 группа до 1000 В

ПРАВИЛЬНЫЕ ОТВЕТЫ ОТМЕЧЕНЫ + (ПЛЮСОМ).

ВО ВСЕХ БИЛЕТАХ ТОЛЬКО ОДИН ПРАВИЛЬНЫЙ ОТВЕТ.

Вопрос 1

Что является определением термина «Изолированная нейтраль»?

Вопрос 2

Какая электроустановка считается действующей?

Вопрос 3

Что является определением термина «Эксплуатация»?

Вопрос 4

Что является определением термина «Инструктаж целевой»?

Вопрос 5

Что является определением термина «Глухозаземленная нейтраль»?

Вопрос 6

Что является определением термина «Силовая электрическая цепь»?

Вопрос 7

Что является определением термина «Токопровод»?

Вопрос 8

Чем должны быть укомплектованы электроустановки?

Вопрос 9

Какую периодичность повышения квалификации должен обеспечивать работодатель для персонала?

Вопрос 10

За что несут персональную ответственность работники, непосредственно обслуживающие электроустановки?

Вопрос 11

За что несут персональную ответственность работники, осуществляющие ремонтные работы в электроустановках?

Вопрос 12

Какая ответственность предусмотрена за нарушение правил и норм при эксплуатации электроустановок?

Вопрос 13

Можно ли принимать в эксплуатацию электроустановки с дефектами и недоделками?

Вопрос 14

На какие категории подразделяется электротехнический персонал организации?

Вопрос 15

Какой персонал относится к электротехнологическому?

Вопрос 16

Какие виды инструктажа проводятся с административно-техническим персоналом?

Вопрос 17

Какие виды инструктажа проводятся с оперативным и оперативно-ремонтным персоналом?

Вопрос 18

В течение какого срока должна проводиться стажировка электротехнического персонала на рабочем месте до назначения на самостоятельную работу?

Вопрос 19

В течение какого срока проводится дублирование перед допуском электротехнического персонала к самостоятельной работе?

Вопрос 20

На какой срок может быть продлено для работника дублирование, если за отведенное время он не приобрел достаточных производственных навыков?

Вопрос 21

Какие меры принимаются к работнику, который в период дублирования был признан профнепригодным к данному виду деятельности?

Вопрос 22

Какая периодичность проверки знаний по электробезопасности установлена для электротехнического персонала, непосредственно организующего и проводящего работы по обслуживанию действующих электроустановок?

Вопрос 23

Сколько человек должно быть в комиссии по проверке знаний электротехнического персонала?

Вопрос 24

Сколько человек должно присутствовать в комиссии по проверке знаний членов комиссий структурных подразделений организации?

Вопрос 25

Какие требования безопасности должен выполнять оперативный персонал при исчезновении напряжения на электроустановке?

Вопрос 26

Как часто должна проводиться проверка электрических схем электроустановок на соответствие фактическим эксплуатационным?

Вопрос 27

Что из перечисленного не входит в комплект документации, хранящейся на рабочем месте оперативного персонала?

Вопрос 28

Как часто должны пересматриваться производственные инструкции по эксплуатации электроустановок?

Вопрос 29

Что необходимо предпринять при образовании на гравийной засыпке маслоприемников трансформаторов твердых отложений от нефтепродуктов толщиной более 3 мм?

Вопрос 30

Каким образом оформляются результаты проверки знаний персонала по электробезопасности?

Вопрос 31

Чем должны отличаться светильники аварийного освещения от светильников рабочего освещения?

Вопрос 32

Какая проверка знаний проводится у персонала при назначении или переводе на другую работу, если новые обязанности требуют дополнительных знаний норм и правил?

Вопрос 33

Когда проводится внеочередная проверка знаний персонала?

Вопрос 34

Какая группа по электробезопасности должна быть у председателя комиссии по проверке знаний персонала организации с электроустановками до 1000 В?

Вопрос 35

В какие сроки должен проводиться осмотр трансформаторов на трансформаторных пунктах без их отключения?

Вопрос 36

В каком из перечисленных случаев проводятся внеочередные осмотры трансформаторов?

Вопрос 37

В каком из перечисленных случаев трансформатор должен быть аварийно выведен из работы?

Вопрос 38

Кто должен выполнять уборку помещений распределительных устройств и очистку электрооборудования?

Вопрос 39

Когда проводятся внеочередные осмотры воздушной линии электропередачи?

Вопрос 40

Какие данные должны быть указаны на бирках кабелей в начале и конце линии?

Вопрос 41

Как часто должны проводиться осмотры кабельных колодцев линий напряжением до 35 кВ?

Вопрос 42

Кто периодически должен проводить выборочный осмотр кабельных линий?

Вопрос 43

Что из перечисленного должен осуществлять оперативный персонал?

Вопрос 44

Каким образом производится присоединение заземляющих проводников к заземлителю и заземляющим конструкциям?

Вопрос 45

В какой цвет должны быть окрашены открыто проложенные заземляющие проводники?

Вопрос 46

Можно ли использовать землю в качестве фазного или нулевого провода в электроустановках до 1000 В?

Вопрос 47

Какая вода должна применяться для доливки аккумуляторов?

Вопрос 48

Какое напряжение должно применяться для питания переносных (ручных) светильников, применяемых в помещениях с повышенной опасностью?

Вопрос 49

Укажите верный перечень исчерпывающих мероприятий по оказанию первой помощи. (приказ Минздрава России от 04.05.2012 № 477н).

Вопрос 50

Укажите перечень исчерпывающих мероприятий по оказанию первой помощи. (приказ Минздрава России от 04.05.2012 № 477н).

Вопрос 51

Укажите последовательность действий по восстановлению проходимости дыхательных путей и определению признаков жизни у пострадавшего. (приказ Минздрава России от 04.05.2012 № 477н).

Вопрос 52

Перечень состояний при которых не оказывается первая помощь в соответствии с Приказомприказом Минздрава России от 04.05.2012 № 477н?

Вопрос 53

Перечислите мероприятия по проведению сердечно-легочной реанимации до появления признаков жизни. (приказ Минздрава России от 04.05.2012 № 477н).

Вопрос 54

Какие предпринимаются действия по поддержанию проходимости дыхательных путей? (приказ Минздрава России от 04.05.2012 № 477н).

Вопрос 55

Перечислите мероприятия по обзорному осмотру пострадавшего и временной остановке наружного кровотечения. (приказ Минздрава России от 04.05.2012 № 477н).

Вопрос 56

Какие действия оказывающего помощь не относятся к мероприятиям по подробному осмотру пострадавшего в целях выявления признаков травм, отравлений и других состояний, угрожающих его жизни и здоровью, и по оказанию первой помощи в случае выявления указанных состояний: (приказ Минздрава России от 04.05.2012 № 477н)?

Вопрос 57

На каком этапа производится вызов скорой медицинской помощи, других специальных служб, сотрудники которых обязаны оказывать первую помощь в соответствии с федеральным законом или со специальным правилом согласно приказу Минздрава России от 04.05.2012 № 477н?

Вопрос 58

На кого распространяются Правила по охране труда при эксплуатации электроустановок?

Вопрос 59

Чем должны быть укомплектованы электроустановки?

Вопрос 60

Каким образом оформляются результаты проверки знаний по охране труда Потребителей?

Вопрос 61

Право проведения каких работ должно быть зафиксировано в удостоверении о проверке знаний правил работы в электроустановках в графе «Свидетельство на право проведения специальных работ»?

Вопрос 62

Кто относится к оперативному персоналу?

Вопрос 63

Какую группу по электробезопасности должны иметь работники из числа оперативного персонала, единолично обслуживающие электроустановки напряжением до 1000 В?

Вопрос 64

При каком условии работники, не обслуживающие электроустановки, могут допускаться в РУ до 1000 В?

Вопрос 65

В каких целях допускается приближение на расстояние менее 8 метров к месту возникновения короткого замыкания на землю при работах на воздушной линии электроперередачи?

Вопрос 66

Кто дает разрешение на снятие напряжения при несчастных случаях для освобождения пострадавшего от действия электрического тока?

Вопрос 67

В каком из перечисленных случаев допускается заменять предохранители под напряжением и под нагрузкой?

Вопрос 68

В каком случае нарушен порядок хранения и выдачи ключей?

Вопрос 69

Что принимается за начало и конец воздушной линии?

Вопрос 70

Кто относится к оперативно-ремонтному персоналу?

Вопрос 71

Кто относится к административно-техническому персоналу?

Вопрос 72

Каким образом не допускается производство работ в действующих электроустановках?

Вопрос 73

Допускается ли самовольное проведение работ в действующих электроустановках, а также расширение рабочих мест и объема задания, определенных нарядом, распоряжением или утвержденным работодателем перечнем работ, выполняемых в порядке текущей эксплуатации?

Вопрос 74

Что включает в себя понятие «Наряд-допуск»?

Вопрос 75

Каким образом должно оформляться согласование работ, выполняемых в месте проведения работ по другому наряду?

Вопрос 76

Что недопустимо при выполнении работ под напряжением в электроустановках напряжением до 1000 В?

Вопрос 77

Что необходимо помнить при выполнении работ в действующих электроустановках?

Вопрос 78

Какие мероприятия не относятся к организационным, обеспечивающим безопасность работ в электроустановках?

Вопрос 79

Какие из перечисленных работников являются ответственными за безопасное ведение работ в электроустановках?

Вопрос 80

Кто назначается ответственным руководителем работ в электроустановках выше 1000 В?

Вопрос 81

Кто назначается ответственным руководителем работ в электроустановках до 1000 В?

Вопрос 82

За что отвечает допускающий?

Вопрос 83

Какую группу по электробезопасности должен иметь допускающий в электроустановках напряжением до 1000 В?

Вопрос 84

За выполнение какой из перечисленных функций не несет ответственность производитель работ?

Вопрос 85

Какие из перечисленных функций не входят в обязанности наблюдающего?

Вопрос 86

Сколько экземпляров наряда должно оформляться?

Вопрос 87

Допускается ли оформлять наряд в электронном виде?

Вопрос 88

На какой срок разрешается выдавать наряд со дня начала работ в действующих электроустановках?

Вопрос 89

На какой срок может быть продлен наряд на производство работ в электроустановках?

Вопрос 90

Кто имеет право на продление нарядов?

Вопрос 91

Каким способом может быть передано разрешение на продление наряда?

Вопрос 92

Какие требования установлены Правилами по охране труда при эксплуатации электроустановок по ведению журнала учета работ по нарядам и распоряжениям?

Вопрос 93

На какое число присоединений допускается выдавать наряд в электроустановках выше 1000 В, где напряжение снято со всех токоведущих частей, в том числе с вводов воздушной линии электропередачи и кабельной линии, и заперт вход в соседние электроустановки

Вопрос 94

В каком из перечисленных случаев допускается выдавать один наряд для одновременного или поочередного выполнения работ на разных рабочих местах одной электроустановки?

Вопрос 95

Когда допускается выдавать один наряд для одновременного или поочередного выполнения работ на разных рабочих местах одной электроустановки?

Вопрос 96

Какие из перечисленных видов работ относятся к однотипным?

Вопрос 97

Кому разрешается работать единолично в электроустановках напряжением до 1000 В, расположенных в помещениях, кроме особо опасных?

Вопрос 98

В каких электроустановках могут выполняться работы в порядке текущей эксплуатации?

Вопрос 99

Какие работы из перечисленных можно отнести к работам, выполняемым в порядке текущей эксплуатации в электроустановках напряжением до 1000 В?

Вопрос 100

Какие из перечисленных мероприятий необходимо учитывать при оформлении перечня работ, выполняемых в порядке текущей эксплуатации?

Вопрос 101

Что обязан сделать допускающий, осуществляющий первичный допуск бригады к работе по наряду или распоряжению?

Вопрос 102

Какой инструктаж должен пройти электротехнический персонал перед началом работ по распоряжению?

Вопрос 103

Что должно предшествовать началу работ по наряду или по распоряжению?

Вопрос 104

Кто проводит целевой инструктаж при работах по распоряжению для членов бригады?

Вопрос 105

Кто инструктирует бригаду по вопросам использования инструмента и приспособлений?

Вопрос 106

Кому проводит целевой инструктаж, предусматривающий указания по безопасному выполнению конкретной работы, выдающий наряд?

+ Ответственному руководителю работ или, если ответственный руководитель не назначается, производителю работ (наблюдающему)

Допускающему, ответственному руководителю работ, производителю работ (наблюдающему)

Производителю работ (наблюдающему) и членам бригады

Ответственному руководителю работ, производителю работ (наблюдающему) и членам бригады

Вопрос 107

Кому проводит целевой инструктаж, предусматривающий указания по безопасному выполнению конкретной работы, отдающий распоряжение?

Допускающему и членам бригады (исполнителям)

+ Производителю (наблюдающему) или непосредственному исполнителю работ

Ответственному руководителю и производителю работ

Производителю работ (наблюдающему) и допускающему

Вопрос 108

Какие запрещающие плакаты вывешиваются на приводах коммутационных аппаратов во избежание подачи напряжения на рабочее место при проведении ремонта или планового осмотра оборудования?

+ «Не включать! Работают люди»

«Не открывать! Работают люди»

«Работа под напряжением! Повторно не включать!»

Вопрос 109

Кто имеет право проводить обслуживание аккумуляторных батарей и зарядных устройств?

Специально обученный персонал, имеющий II группу по электробезопасности

Любой работник из числа электротехнического персонала, имеющий III группу по электробезопасности

+ Специально обученный персонал, имеющий III группу по электробезопасности

Специально обученный персонал, имеющий IV группу по электробезопасности

Вопрос 110

Каким образом должна быть обеспечена защита от потенциала при работах на проводах, выполняемых с телескопической вышки?

Вопрос 111

Как классифицируются электроинструмент и ручные электрические машины по способу защиты от поражения электрическим током?

Вопрос 112

Электроинструмент какого класса можно применять без использования электрозащитных средств при производстве работ в металлических емкостях с ограниченной возможностью перемещения и выхода?

Вопрос 113

Каковы условия применения электроинструмента класса II в особо опасных помещениях?

Без применения электрозащитных средств при подключении через устройство защитного отключения

+ Без применения электрозащитных средств

С применением хотя бы одного электрозащитного средства

Не допускается применять

Вопрос 114

Что запрещено работнику при выполнении работ с применением переносного электроинструмента?

Выполнять тестирование устройства защитного отключения

Проверять комплектность и надежность крепления деталей

Проверять исправность цепи заземления у машин I класса

+ Разбирать ручные электрические машины и электроинструмент, производить какой-либо ремонт

Вопрос 115

Какие требования предъявляются к командированному персоналу?

Командируемый персонал должен иметь профессиональную подготовку

+ Командируемый персонал должен иметь удостоверения установленной формы о проверке знаний норм и правил работы в электроустановках с отметкой о группе по электробезопасности, присвоенной в установленном действующими нормами порядке

Командируемый персонал должен быть обучен и аттестован по охране труда и промышленной безопасности, если это необходимо

Командируемый персонал должен пройти предварительное медицинское обследование

Вопрос 116

Что должен пройти командированный персонал по прибытии на место своей командировки для выполнения работ в действующих электроустановках?

Индивидуальную теоретическую подготовку

Контрольную противоаварийную тренировку

+ Вводный и первичный инструктажи по безопасности труда

Ознакомление с текущими распорядительными документами организации по вопросам аварийности и травматизма

Вопрос 117

Кто проводит первичный инструктаж командированному персоналу при проведении работ в электроустановках до 1000 В?

Работник командирующей организации из числа административно-технического персонала, имеющий группу IV

Вопрос 118

Кем выполняется подготовка рабочего места для выполнения строительно-монтажных работ?

+ Работниками организации-владельца электроустановки

Работниками строительно-монтажной организации

Работниками строительно-монтажной организации и организации-владельца электроустановок

Вопрос 119

Кем проводится присвоение I группы по электробезопасности?

+ Присвоение I группы проводится работником из числа электротехнического персонала, имеющего группу III по электробезопасности, назначенным распоряжением руководителя организации

Присвоение I группы проводится работником из числа электротехнического персонала, имеющего группу IV по электробезопасности, назначенным распоряжением руководителя организации

Присвоение I группы проводится работником из числа электротехнического персонала, прошедшего проверку знаний в комиссии территориального органа Ростехнадзора

Вопрос 120

Какие существуют возрастные ограничения для присвоения III группы по электробезопасности?

Никаких ограничений по возрасту нет

Группа III может присваиваться работникам только по достижении 16-летнего возраста

+ Группа III может присваиваться работникам только по достижении 18-летнего возраста

Группа III может присваиваться работникам только по достижении 21-летнего возраста

Вопрос 121

Какой минимальный стаж работы в электроустановках должен быть у работника с высшим профессиональным (техническим) образованием в области электроэнергетики для перехода с третьей группы электробезопасности на четвертую?

3 месяца в предыдущей группе

+ 2 месяца в предыдущей группе

6 месяцев в предыдущей группе

1 месяц в предыдущей группе

Вопрос 122

Какой документ выдается персоналу по результатам проверки знаний по электробезопасности?

+ Удостоверение установленной формы

Протокол проверки знаний

Сертификат о прохождении обучения и проверки знаний

Вопрос 123

В каком случае удостоверение о проверке знаний правил работы в электроустановках подлежит замене?

По истечения срока действия группы по электробезопасности

В случае утери удостоверения

При повышении группы по электробезопасности

+ В случае изменения должности

Вопрос 124

Что является подтверждением проведения и получения целевого инструктажа членами бригады?

+ Подписи членов бригады в таблицах регистрации целевых инструктажей

Подписи ответственного руководителя работ в таблицах регистрации целевых инструктажей

Запись в таблице регистрации целевого инструктажа

Вопрос 125

Когда, в соответствии с Правилами по охране труда при эксплуатации электроустановок, под оперативным персоналом понимается и оперативно-ремонтный персонал?

+ Если отсутствуют особенные требования к ним

Если эти работники обслуживают однотипное оборудование

Если эти работники имеют одинаковую квалификацию

Вопрос 126

Какие работники могут выполнять единоличный осмотр электроустановок, электротехнической части технологического оборудования напряжением до 1000 В?

Работник из числа ремонтного персонала, имеющий группу не ниже III

Работник из числа административно-технического персонала, имеющий группу IV

Работник, имеющий группу III и право единоличного осмотра на основании письменного распоряжения руководителя организации

+ Работник из числа оперативного персонала, имеющий группу не ниже III, эксплуатирующий данную электроустановку, находящийся на дежурстве, либо работник из числа административно-технического персонала (руководящие работники и специалисты), на которого возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в электроустановках, имеющий группу IV и право единоличного осмотра на основании ОРД организации (обособленного подразделения)

Вопрос 127

У кого могут быть на учете ключи от электроустановок, не имеющих местного оперативного персонала?

+ У административно-технического персонала

У руководящих работников и специалистов организации

У специалистов по охране труда организации

Вопрос 128

Как классифицируются помещения в отношении опасности поражения людей электрическим током?

Помещения без повышенной опасности и помещения с повышенной опасностью

+ Помещения без повышенной опасности, помещения с повышенной опасностью, особо опасные помещения

Неопасные, опасные и особо опасные помещения

Неопасные, малоопасные, опасные и особо опасные помещения

Вопрос 129

Какие помещения относятся к помещениям с повышенной опасностью поражения людей электрическим током?

Помещения, характеризующиеся наличием сырости или токопроводящей пыли

Помещения, характеризующиеся наличием металлических, земляных, железобетонных и других токопроводящих полов

Помещения, характеризующиеся наличием высокой температуры

+ Любое из перечисленных помещений относится к помещениям с повышенной опасностью

Вопрос 130

Какие помещения, согласно ПУЭ, называются сырыми?

Помещения, в которых относительная влажность воздуха не превышает 60%

+ Помещения, в которых относительная влажность воздуха превышает 75%

Помещения, в которых относительная влажность воздуха не превышает 90%

Помещения, в которых относительная влажность воздуха близка к 100%

Вопрос 131

Какие помещения, согласно ПУЭ, относятся к влажным?

+ Помещения, в которых относительная влажность воздуха больше 60 %, но не превышает 75%

Помещения, в которых относительная влажность воздуха в пределах 80%

Помещения, в которых относительная влажность воздуха больше 75 %, но не превышает 90%

Помещения, в которых относительная влажность воздуха близка к 100%

Вопрос 132

Какие помещения, согласно ПУЭ, называются сухими?

+ Помещения, в которых относительная влажность воздуха не превышает 60%

Помещения, в которых относительная влажность воздуха не превышает 75%

Помещения, в которых относительная влажность воздуха не превышает 70%

Помещения, в которых относительная влажность воздуха близка к 65%

Вопрос 133

Каким образом должны быть обозначены нулевые рабочие (нейтральные) проводники в электроустановках?

+ Буквой N и голубым цветом

Буквой N и белым цветом

Буквой Н и голубым цветом

Буквой Н и серым цветом

Вопрос 134

Каким образом обозначаются проводники защитного заземления, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью?

+ Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов

Обозначаются RE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины белого и зеленого цветов

Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и белого цветов

Вопрос 135

Каким цветом должны быть обозначены шины трехфазного тока?

Вопрос 136

Как обозначаются шины при переменном однофазном токе?

Вопрос 137

Как обозначаются шины при постоянном токе?

Вопрос 138

Что, согласно Правилам устройства электроустановок, называется приемником электрической энергии (электроприемником)?

Распределительное устройство, предназначенное для обеспечения потребителей электрической энергией

Подстанция, работающая на определенной территории

Электроустановка, предназначенная для обеспечения потребителей электрической энергией

+ Аппарат, агрегат и др., предназначенный для преобразования электрической энергии в другой вид энергии

Вопрос 139

Что, согласно Правилам устройства электроустановок, называется потребителем электрической энергии?

Электрическая часть энергосистемы и питающиеся от нее приемники электрической энергии, объединенные общностью процесса передачи и распределения электрической энергии

Электрические и тепловые сети, связанные общностью режимов в непрерывном процессе преобразования, передачи и распределения электрической и тепловой энергии

+ Электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории

Системы электроснабжения подземных, тяговых и других специальных установок, связанных общностью технологических процессов

Вопрос 140

Что, согласно Правилам устройства электроустановок, называется нормальным режимом потребителя электрической энергии?

Режим, при котором обеспечиваются средние значения параметров его работы

+ Режим, при котором обеспечиваются заданные значения параметров его работы

Режим, при котором обеспечиваются максимальные значения параметров его работы

Режим, при котором обеспечиваются минимальные значения параметров его работы

Вопрос 141

Что, согласно Правилам устройства электроустановок, называется независимым источником питания?

Источник питания, на котором сохраняется напряжение в нормальном режиме, при исчезновении его на другом или других источниках питания

+ Источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его на другом или других источниках питания

Аппарат, агрегат и др., предназначенный для независимого преобразования электрической энергии в другой вид энергии

Электрическая часть энергосистемы, питающая приемники электрической энергии, размещающиеся на определенной территории

Вопрос 142

Что является определением термина «Защита от прямого прикосновения»?

Защита от поражения электрическим током, при прикосновении к открытым проводящим частям, оказавшимся под напряжением, при повреждении изоляции

Защита людей или животных от электрического контакта с открытыми проводящими частями

+ Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением

Вопрос 143

Что является определением термина «Защита при косвенном прикосновении»?

+ Защита от поражения электрическим током, при прикосновении к открытым проводящим частям, оказавшимся под напряжением, при повреждении изоляции

Защита от напряжения, возникающего при стекании тока с заземлителя в землю, между точкой ввода тока в заземлитель и зоной нулевого потенциала

Защита для предотвращения прикосновения к токоведущим частям, находящимся под напряжением

Вопрос 144

Что является определением термина «Заземлитель»?

Проводящая часть, не являющаяся частью электроустановки

+ Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей, непосредственно, или через промежуточную проводящую среду

Сторонняя проводящая часть, находящаяся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, используемая для целей заземления

Вопрос 145

Что является определением термина «Искусственный заземлитель»?

+ Заземлитель, специально выполняемый для целей заземления

Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

Вопрос 146

Что является определением термина «Естественный заземлитель»?

Проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду

Проводящая часть, не являющаяся частью электроустановки

+ Сторонняя проводящая часть, находящаяся в электрическом контакте с землей, непосредственно, или через промежуточную проводящую среду, используемая для целей заземления

Вопрос 147

Что является определением термина «Заземление»?

Заземление точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки

+ Преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством

Вопрос 148

Что является определением термина «Защитное заземление»?

+ Заземление, выполняемое в целях электробезопасности

Заземление точки или точек токоведущих частей электроустановки, выполняемое для обеспечения работы электроустановки

Вопрос 149

Что является определением термина «Основная изоляция»?

Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током

+ Изоляция токоведущих частей, обеспечивающая, в том числе, защиту от прямого прикосновения

Независимая изоляция в электроустановках напряжением до 1 кВ, для защиты при косвенном прикосновении

Вопрос 150

Что является определением термина «Двойная изоляция»?

+ Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции

Независимая изоляция в электроустановках напряжением до 1 кВ, выполняемая дополнительно к основной изоляции для защиты при косвенном прикосновении

Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценную двойной изоляции

Вопрос 151

Что является определением термина «Усиленная изоляция»?

+ Изоляция в электроустановках напряжением до 1 кВ, обеспечивающая степень защиты от поражения электрическим током, равноценная двойной изоляции

Изоляция в электроустановках напряжением до 1 кВ, состоящая из основной и дополнительной изоляции

Вопрос 152

Являются ли лакокрасочные покрытия изоляцией, защищающей от поражения электрическим током?

+ Не являются, за исключением случаев, специально оговоренных техническими условиями на конкретные изделия

Вопрос 153

Что может быть использовано в качестве естественных заземлителей?

+ Металлические трубы водопровода, проложенные в земле

Трубопроводы центрального отопления

Все перечисленные здесь трубы и трубопроводы

Вопрос 154

Какое минимальное сечение должен иметь медный заземляющий проводник, присоединяющий заземлитель рабочего (функционального) заземления, к главной заземляющей шине в электроустановках напряжением до 1 кВ?

Вопрос 155

Какие из перечисленных изолирующих электрозащитных средств относятся к основным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В?

Изолирующие колпаки, покрытия и накладки

Диэлектрические ковры и изолирующие подставки

Вопрос 156

Какие из перечисленных изолирующих электрозащитных средств относятся к дополнительным изолирующим электрозащитным средствам для электроустановок напряжением до 1000 В?

Изолирующие штанги всех видов

Вопрос 157

Что необходимо сделать при обнаружении непригодности средств защиты?

+ Изъять из эксплуатации, сделать запись в журнале учета и содержания средств защиты об изъятии или в оперативной документации

Сдать на внеочередной осмотр и испытания

Поставить в известность непосредственного руководителя

Внести изменения в Положение о продлении срока эксплуатации СИЗ

Вопрос 158

Допускается ли использовать средства защиты с истекшим сроком годности?

Допускается, при отсутствии внешних повреждений

Допускается с разрешения непосредственного руководителя

Вопрос 159

Какие из перечисленных электрозащитных средств и средств индивидуальной защиты не нумеруются для учета при вводе их в эксплуатацию?

Лестницы приставные и стремянки изолирующие стеклопластиковые

Диэлектрические перчатки, галоши, боты

+ Каски защитные, диэлектрические ковры, изолирующие подставки, плакаты безопасности, защитные ограждения, штанги для переноса и выравнивания потенциала

Изолирующие накладки и колпаки

Вопрос 160

С какой периодичностью должны проверяться наличие и состояние средств защиты работником, ответственным за их состояние, с записью результатов осмотра в журнал?

Для всех средств защиты 1 раз в 9 месяцев

Только в ходе годовой инвентаризации материальных средств

Вопрос 161

Каким образом работник при непосредственном использовании может определить, что электрозащитные средства прошли эксплутационные испытания и пригодны для применения?

По внешнему виду средств защиты

По записи в Журнале испытаний средств защиты

+ По штампу или маркировке на средстве защиты

По протоколам эксплутационных испытаний

Вопрос 162

Как должны маркироваться средства защиты, не выдержившие испытания?

Средство защиты должно быть механически повреждено

Штамп испытания должен быть перечеркнут белой краской

+ Штамп испытания должен быть перечеркнут красной краской

Штамп испытания должен быть перечеркнут черной краской

Вопрос 163

Какая должна быть, как правило, длительность приложения полного испытательного напряжения для изолирующих средств защиты из слоистых диэлектриков?

Вопрос 164

Какое значение напряжения должно применяться для испытания основных изолирующих электрозащитных средств, предназначенных для электроустановок напряжением выше 1 до 35 кВ включительно?

Равное 3-кратному фазному

Равное 3-кратному линейному, но не более 40 кВ

+ Равное 3-кратному линейному, но не ниже 40 кВ

Источник

Что является определением термина токопровод

токопровод

Смотри также родственные термины:

Полезное

Смотреть что такое «токопровод» в других словарях:

ТОКОПРОВОД

Токопровод

Смотреть что такое «Токопровод» в других словарях:

Токопровод

Содержание

Конструкция токопровода

Трасса токопровода

История

Примечания

Ссылки

Полезное

Смотреть что такое «Токопровод» в других словарях:

Токопровод

Смотреть что такое «Токопровод» в других словарях:

ТОКОПРОВОД

токопровод

Что является определением термина «токопровод»?

Значение слова «токопровод»

то̀копрово́д

Делаем Карту слов лучше вместе

Что является определением термина токопровод

Токопроводы, виды и применение.

что является определением понятия токопровод ответ

токопровод

Смотри также родственные термины:

Полезное

Смотреть что такое «токопровод» в других словарях:

Что является определением термина токопровод

Токопровод

Ссылки на определение понятия «Токопровод»

что является определением термина токопровод ответ

токопровод

Смотри также родственные термины:

Полезное

Смотреть что такое «токопровод» в других словарях:

Токопроводы, виды и применение.

ПУЭ. Правила устройства электроустановок. Издание 7

Раздел 2. Канализация электроэнергии

Глава 2.2. Токопроводы напряжением до 35 кВ

Область применения, определения

Токопроводы и шинопроводы: схемы, технические данные, типы, достоинства и недостатки

Промышленные 3 группа до 1000 В

Вам также понравится

Как сделать кремневый наконечник

заявление на проведение земляных работ образец заполнения

Как сделать солевой мешочек

Добавить комментарий Отменить ответ
