Основные типы силовых трансформаторов

исполнение трансформатора левое или правое

Трансформаторы используются в электротехнике для преобразования переменного тока из одного напряжения в другое посредством электромагнитной индукции, с сохранением неизменной частоты при минимальных мощностных потерях.

Существуют различные типы трансформаторов по количеству фаз, числу обмоток, типу изоляции и виду охлаждения. Распространенная классификация устройств основана на том, куда погружается магнитная система (сердечник), то есть, по типу охлаждения. В этом случае выделяют трансформаторы:

Охлаждение для всех трех видов трансформаторов имеет свои нюансы. Для вашего удобства мы свели их в таблицу:

Вид трансформатораТип охлажденияОбозначение
СухиеЕстественное воздушное – для открытого исполненияС
Аналогично – для защищенного исполненияСЗ
Аналогично – для герметичного исполненияСГ
Воздушное с дутьемСД
МасляныеЕстественная циркуляция воздуха и маслаМ
2 вида циркуляции – принудительная для воздуха и естественная для маслаД
2 вида циркуляции – естественная для воздуха и принудительная для маслаМЦ
Принудительная циркуляция воздуха и маслаДЦ
2 вида циркуляции – принудительная для воды и естественная для маслаМВ
Принудительная циркуляция воды и маслаЦ
ЖидкостныеЕстественное охлаждение – негорючий жидкий диэлектрикН
Охлаждение негорючим жидким диэлектриком посредством дутьяНД

исполнение трансформатора левое или правоеСреди этих трех типов наиболее популярны последние. Почему – об этом вы можете прочесть здесь, в одном из наших материалов. Мы же расскажем об основных критериях классификации трансформаторов по типам и чуть подробнее остановимся на сухих разновидностях.

Основные параметры классификации трансформаторов

О нем мы частично упомянули выше. Видов охлаждения несколько:

Маркировка типов трансформаторов расшифровывается следующим образом:

Далее мы перечислим другие основные параметры классификации:

Прибор бывает наружный или внутренний

На этом параметре стоит остановиться более подробно:

Трехфазные (наиболее распространенные) и однофазные.

2-х и 3-х обмоточные с расщепленной обмоткой или без неё

По типу изоляции – сухие (С) и масляные (М) или с негорючим заполнением (Н).

Понижающие (для низкого напряжения из высоковольтных линий) и повышающие (соответственно, наоборот)

Высоковольтный, низковольтный, высокопотенциальный

Стержневой, тороидальный, броневой

Всего выделяют 6 групп трансформаторов:

Среди дополнительных критериев классификации стоит отметить наличие/отсутствие:

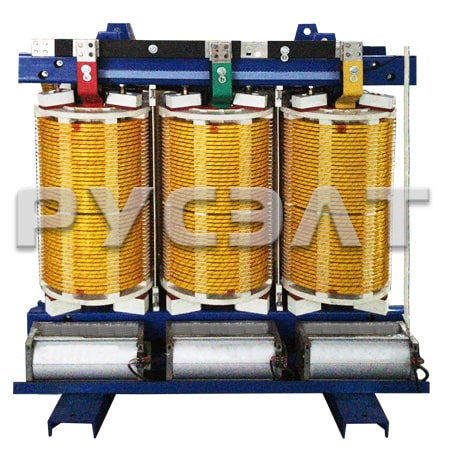

Сухие трансформаторы

Несмотря на то, что масляные трансформаторы пользуются большой популярностью, широко востребованы силовые трансформаторы и сухого типа, в частности:

Назначение трехфазных сухих трансформаторов с воздушным охлаждением – преобразование электроэнергии в электросетях трехфазного переменного тока частотой 50 Гц. Предельная мощность сухих трансформаторов – 2500 кВА.

Такие трансформаторы монтируются на производстве и в общественных зданиях – на любых объектах, где действуют повышенные требования в области пожарной безопасности, взрывозащищенности и экологичности, то есть, где использование масляного трансформатора является потенциальным риском. Единственное неудобство от сухих приборов – повышенный шум при работе.

Источник

Расшифровка и маркировка обозначений трансформаторов (аббревиатур)

Основные характеристики трансформатора

На рис.1.3 изображен внешний вид трансформатора ТРДН-40000/110.

исполнение трансформатора левое или правое

Рисунок 1.3 – Внешний вид трансформатора ТРДН-40000/110

В соответствии с принятой системой обозначений аббревиатура трансформатора ТРДН-40000/110-У1 расшифровывается так:Т – трехфазный трансформатор;Р – наличие ращепленной обмотки низкого напряжения;Д – охлаждение производится с естественной циркуляцией масла и принудительной циркуляцией воздуха;Н – регулирование напряжения производится под нагрузкой РПН;40000 – номинальная мощность трансформатора, кВ•А;110 – класс напряжения обмотки высокого напряжения, кВ;У1 – климатическое исполнение, категория размещения по ГОСТу 15150. Основные параметры этого трансформатора приведены в табл.1.1 [].

Таблица 1.1 – Технические параметры ТРДН-40000/110-У1

Номинальная частота, Гц50
Схема и группа соединения обмотокΥн/Δ-Δ-11-11
Номинальное значение напряжения ВН, кВ115
Номинальное значение напряжения НН, кВ11
Напряжение КЗ (ВН-НН), %10,5
Ток холостого хода, не более, %0,55
Ступени регулирования РПН в нейтрали ВН±9х1,78%
Полный срок службы, лет25

В требованиях для силовых трансформаторов сказано, что для обеспечения продолжительной и надежной эксплуатации трансформаторов необходимо обеспечить:

Разновидности

Обозначение трансформаторов обязательно начинается с разновидности оборудования. Если маркировка начинается с буквы А, это автотрансформатор. Её отсутствие говорит о том, что агрегат относится к классу силовых трансформаторов.

исполнение трансформатора левое или правое

Обязательно приводится число фаз. Это позволяет выбрать установку, работающую от бытовой или промышленной сети. Если трансформатор подключается к трехфазной сети, в маркировке будет присутствовать Т. Однофазные же разновидности имеют букву О. Они применяются в бытовых сетях.

исполнение трансформатора левое или правое

Если устройство обладает расщеплённой обмоткой, он будет иметь Р. Если присутствует регулировка напряжения под нагрузкой (РПН) устройство будет иметь маркировку Н на металлическом щитке. При её отсутствии можно сделать вывод об отсутствии представленной особенности в аппарате.

исполнение трансформатора левое или правое

Читайте также: Особенности параллельного и последовательного соединений светодиодов

Схема

Все приведённые на табличке данные можно разбить на 6 групп. Чтобы не запутаться в информации, следует рассмотреть последовательность её написания. Например, установка АТДЦТН-125000/220/110/10-У 1. Для маркировки особенностей прибора применяются следующие группы:

О каждой категории следует узнать подробнее. Это значительно облегчит выбор.

Информация на корпусе

Информация, представленная на видимой стороне устройства, наносится при помощи гравировки, травления или теснения. Это обеспечивает чёткость и долговечность надписи. На металлическом щитке указываются данные о заводе-изготовителе оборудования. Наносится год его выпуска, заводской номер.

исполнение трансформатора левое или правое

Помимо данных о производителе обязательно присутствует информация об агрегате. Указывается номер стандарта, которому соответствует представленная конструкция. Обязательно наносится показатель номинальной мощности. Для трехфазных устройств этот параметр приводится для каждой обмотки отдельно. Указывается информация о напряжении ответвлений витков катушек.

Для всех обмоток определяется показатель номинального тока. Приводится количество фаз установки, частота тока. Производитель предоставляет данные о конфигурации и группах соединения катушек.

После приведённой выше информации можно ознакомиться с параметрами напряжения короткого замыкания. Представляются требования к установке. Она может быть наружной или внутренней.

исполнение трансформатора левое или правое

Технические характеристики позволяют определить способ охлаждения, массу масла в баке (если применяется эта система), а также массу активной части. На приводе переключателя указывается его положение. Если установка обладает сухим видом охлаждения, есть данные о мощности установки при отключённом вентиляторе.

Под щитком должен быть выбит заводской номер. Он присутствует на баке. Номер указывается на крышке возле ввода ВН, а также сверху и слева на полке балки сердечника.

Особые обозначения

В зависимости от категории установки могут применяться особые обозначения. Для трансформатора тока и напряжения они могут не совпадать. Вторая разновидность техники применяется при работе защитных механизмов или для измерения тока. Первая категория приборов предназначается для изменения значения переменного тока.

исполнение трансформатора левое или правое

Трансформаторы напряжения не используют для передачи электричества большой мощности. Они способны создавать развязку от низковольтных коммуникаций. В цепях с напряжением 12В и менее применяется эта категория приборов. Основным их рабочим параметром выступает ток и напряжение первичной обмотки. Именно их величину предоставляет производитель.

Маркировка трансформаторов напряжения начинается с их конструкции. Если это проходная конструкция, она обозначается литерой П. Если её нет, это опорный вид аппаратов. Литой изолятор имеет в маркировке Л, а фарфоровый – Ф. Встроенный изолятор имеет В.

исполнение трансформатора левое или правое

Расшифровка современных трансформаторов тока выполняется в установленной последовательности. Она начинается с Т, которая характеризует представленные приборы. Способ установки может быть проходным (П), опорным (О) или шинным (Ш). Если этот прибор присутствует в аппаратуре силовых трансформаторов, он обозначается как ВТ. Если же он встроен в масляный выключатель, то маркировка будет иметь букву В. При наружной установке прибор будет иметь Н.

исполнение трансформатора левое или правое
исполнение трансформатора левое или правое
исполнение трансформатора левое или правое
исполнение трансформатора левое или правое
исполнение трансформатора левое или правое
исполнение трансформатора левое или правое
исполнение трансформатора левое или правое

Сухие системы

Одной из новых разновидностей являются системы сухого охлаждения. Они просты в эксплуатации и обслуживании, не требовательны и не капризны. Если исполнение установки открытое, а циркуляция воздуха происходит естественным способом, его маркируют как С.

Защищённое исполнение обозначается буквами СЗ. Корпус может быть закрыт от воздействия различных факторов окружающей среды, он называется герметичным. При естественной циркуляции воздуха в нём, маркировка имеет буквы СГ.

исполнение трансформатора левое или правое

В воздушных охладительных системах может присутствовать принудительная циркуляция. В этом случае устройство обозначается буквами СД.

Как расшифровать данные

Трансформаторы имеют обозначение в виде набора букв и цифр вида ХХХХХХ – 1234 / 1234 – Х1, где вместо литеры «Х» ставится определенная буква, которая по порядку показывает тип, количество фаз, сколько обмоток низшего напряжения, систему охлаждения и специальные обозначения для особых видов трансформаторов.

Не всегда в обозначении трансформатора буду присутствовать все буквы, их присутствие в маркировке зависит только от наличия этих характеристик.

Цифровые обозначения несут в себе основные характеристики трансформаторов: номинальная мощность, класс номинального напряжения обмотки ВН, а последние две цифры – год начала производства.

Если в начале условного обозначения будет стоять буква «А», то перед вами автотрансформатор. Если она отсутствует, то силовой трансформатор – повышающий или понижающий.

Количество фаз

Для обозначения числа фаз используются буквы «Т» – трехфазный и «О» – однофазный.

Расщепленная обмотка

После этой буквы идет информация о расщепленной обмотке – «Р». Это означает, что на понижающем напряжении находятся две или три обмотки.

Отвод тепла

Система охлаждения обозначается следующими буквами:

Число обмоток

После системы охлаждения может стоять буква «Т», которая обозначает трехобмоточный трансформатор. Интересно, что двухобмоточный условного обозначения не имеет.

Регулировка напряжения под нагрузкой

В случае, когда количество витков на трансформаторе можно изменять без разъединения электрической цепи, то в этом случае это означает, что регулирование напряжения может происходить под нагрузкой и маркируется буквой «Н». При регулировке с выключением – переключение без возбуждения – буква отсутствует.

Исполнение

Существуют устройства с особыми конструкционными решениями. Подвесные трансформаторы обозначаются буквой «П», с литой изоляцией – «Л», энергосберегающие прописываются буквой «Э», а усовершенствованные – буквой «У».

Назначение

В зависимости от сферы применения, в конце маркировки может стоять литера, дающая об этом информацию. Для работы на самой электростанции – «С», при использовании на железных дорогах – «Ж», на металлургических предприятиях – «М».

ТСМ расшифровка

Эти электромагнитные устройства предназначены для трёхфазных цепей и сделаны без дополнительного охлаждения, то есть сухими. Мощность их колеблется от 0,16 до 1 кВА, чаще всего применяются для выпрямителей и полупроводниковых блоков питания. Одним из преимуществ такого устройства является то, что он может располагаться в корпусе в любом положении, горизонтальном или вертикальном.

исполнение трансформатора левое или правое

Расшифровка его маркировки такая:

После чего указывается его мощность и дополнительные условия климатического применения.

В промышленности и в быту применяется множество сухих и масляных трансформаторов различного назначения. Если есть на них табличка заводского исполнения, то расшифровать его не составляет труда. Главное применять в соответствии с типом электроустановки, мощностью, а также чтобы напряжения и токи всех обмоток были использованы в нормальных условиях без перегрузок. Тогда эти непривередливые, надёжные и неприхотливые в обслуживании устройства могут прослужить десятки лет.

Особые обозначения

Существуют отдельные категории трансформаторов, для которых применяются другие обозначения. В частности, это трансформаторы тока и напряжения. Тип сразу указывается в начале буквенного кода: «Т» для первого вида и «Н» для второго. Далее следует информация о способе установки: «П» для проходных, «О» для опорных и «Ш» для шинных. Изоляция также обозначается специальными буквами: «Л» – для литой изоляции, «Ф» – для фарфоровой и «В» – для встроенного изолятора.

Примеры

Чтобы понимать, как трактовать информацию на корпусе аппаратуры, следует рассмотреть несколько примеров маркировок. Это могут быть следующие трансформаторы:

Общие рекомендации

Наименование трансформатора состоит из букв и цифр, каждая из которых имеет своё значение. При расшифровке наименования следует учитывать то что некоторые из них могут отсутствовать в нём вообще (например буква “А” в наименовании обычного трансформатора), а другие являются взаимоисключающими (например, буквы “О” и “Т”).

Расшифровка наименований силовых трансформаторов

Для силовых трансформаторов приняты следующие буквенные обозначения [1, c.238]:

Таблица 1 – Расшифровка буквенных и цифровых обозначений наименования силового трансформатора

1. АвтотрансформаторА
2. Число фаз
ОднофазныйО
ТрёхфазныйТ
3. С расщепленной обмоткойР
4. Охлаждение
Сухие трансформаторы:
естественное воздушное при открытом исполненииС
естественное воздушное при защищенном исполненииСЗ
естественное воздушное при герметичном исполненииСГ
воздушное с принудительной циркуляцией воздухаСД
Масляные трансформаторы:
естественная циркуляция воздуха и маслаМ
принудительная циркуляция воздуха и естественная циркуляция маслаД
естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком маслаМЦ
естественная циркуляция воздуха и принудительная циркуляция масла с направленным потоком маслаНМЦ
принудительная циркуляция воздуха и масла с ненаправленным потоком маслаДЦ
принудительная циркуляция воздуха и масла с направленным потоком маслаНДЦ
принудительная циркуляция воды и масла с ненаправленным потоком маслаЦ
принудительная циркуляция воды и масла с направленным потоком маслаНЦ
5. ТрёхобмоточныйТ
6. Переключение ответвлений
регулирование под нагрузкой (РПН)Н
автоматическое регулирование под нагрузкой (АРПН)АН
7. С литой изоляциейЛ
8. Исполнение расширителя
с расширителемФ
без расширителя, с защитой при помощи азотной подушкиЗ
без расширителя в гофробаке (герметичная упаковка)Г
9. С симметрирующим устройствомУ
10. Подвесного исполнения (на опоре ВЛ)П
11. Назначение
для собственных нужд электростанцийС
для линий постоянного токаП
для металлургического производстваМ
для питания погружных электронасосовПН
для прогрева бетона или грунта (бетоногрейный), для буровых станковБ
для питания электрооборудования экскаваторовЭ
для термической обработки бетона и грунта, питания ручного инструмента, временного освещенияТО
шахтные трансформаторыШ
Номинальная мощность, кВА[число]
Класс напряжения обмотки ВН, кВ[число]
Класс напряжения обмотки СН (для авто- и трёхобмоточных тр-ов), кВ[число]

Примечание: принудительная циркуляция вохдуха называется дутьем, то есть “с принудительной циркуляцией воздуха” и “с дутьем” равнозначные выражения.

Примеры расшифровки наименований силовых трансформаторов

ТМ – 100/35 – трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС – 10000/35 – трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;
ТРДНФ – 25000/110 – трансформатор трёхфазный, с расщеплённой обмоткой, масляный с принудительной циркуляцией воздуха, регулируемый под нагрузкой, с расширителем, номинальной мощностью 25 МВА, классом напряжения 110 кВ;
АТДЦТН – 63000/220/110 – автотрансформатор трёхфазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 63 МВА, класс ВН – 220 кВ, класс СН – 110 кВ;
АОДЦТН – 333000/750/330 – автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН – 750 кВ, класс СН – 500 кВ.

Расшифровка наименований регулировочных (вольтодобавочных) трансформаторов

Для регулировочных трансформаторов приняты следующие сокращения [1, c.238][2, c.150]:

Таблица 2 – Расшифровка буквенных и цифровых обозначений наименования регулировочного трансформатора

1. Вольтодобавочный трансформаторВ
2. Регулировочный трансформаторР
3. Линейный регулировочныйЛ
4. ТрёхфазныйТ
5. Тип охлаждения:
принудительная циркуляция воздуха и естественная циркуляция маслаД
естественная циркуляция воздуха и маслаМ
6. Регулирование под нагрузкой (РПН)Н
7. Поперечное регулированиеП
8. Грозоупорное исполнениеГ
9. С усиленным вводомУ
Проходная мощность, кВА[число]
Класс напряжения обомотки возбуждения, кВ[число]
Класс напряжения регулировочной обомотки, кВ[число]

Примеры расшифровки наименований регулировочных трансформаторов

ВРТДНУ – 180000/35/35 – трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН – 160000/10 – трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.

Расшифровка наименований трансформаторов напряжения

Для трансформаторов напряжения приняты следующие сокращения [2, c.200]:

Примеры расшифровки наименований трансформаторов напряжения

НОСК-3-У5 – трансформатор напряжения однофазный с сухой изоляцией, комплектующий, номинальное напряжение обмотки ВН 3 кВ, климатическое исполнение – У5;
НОМ-15-77У1 – трансформатор напряжения однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1977 года разработки, климатическое исполнение – У1;
ЗНОМ-15-63У2 – трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1963 года разработки, климатическое исполнение – У2;
ЗНОЛ-06-6У3 – трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с литой эпоксидной изоляцией, для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки, климатическое исполнение – У3;
НТС-05-УХЛ4 – трансформатор напряжения трёхфазный с сухой изоляцией, номинальное напряжение обмотки ВН 0,5 кВ, климатическое исполнение – УХЛ4;
НТМК-10-71У3 – трансформатор напряжения трёхфазный с масляной изоляцией и компенсационной обмоткой, номинальное напряжение обмотки ВН 10 кВ, 1971 года разработки, климатическое исполнение – У3;
НТМИ-10-66У3 – трансформатор напряжения трёхфазный с масляной изоляцией и обмоткой для контроля изоляции сети, номинальное напряжение обмотки ВН 10 кВ, 1966 года разработки, климатическое исполнение – У3;
НКФ-110-58У1 – трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение – У1;
НДЕ-500-72У1 – трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение – У1;

Расшифровка наименований трансформаторов тока

Для трансформаторов тока приняты следующие сокращения [2, c.201,206-207,213]:

Примеры расшифровки наименований трансформаторов тока

ТФЗМ – 35А – У1 – трансформатор тока в фарфоровой покрышке, с обмоткой звеньевого исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 35 кВ, категории А, климатическим исполнением У1;
ТФРМ – 750М – У1 – трансформатор тока в фарфоровой покрышке, с обмоткой рымочного исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 750 кВ, климатическим исполнением У1;
ТШЛ – 10К – трансформатор тока шинный с литой изоляцией, номинальное напряжением обмотки ВН 10 кВ;
ТЛП – 10К – У3 – трансформатор тока с литой изоляцией, проходной, номинальным напряжением обмотки ВН 10 кВ, климатическое исполнение – У3;
ТПОЛ – 10 – трансформатор тока проходной, одновитковый, с литой изоляцией, номинальным напряжением обмотки ВН 10 кВ;
ТШВ – 15 – трансформатор тока шинный, с воздушным охлаждением, номинальным напряжением обмотки ВН 15 кВ;
ТВГ – 20 – I – трансформатор тока с воздушным охлаждением, генераторный, номинальным напряжением обмотки ВН 20 кВ;
ТШЛО – 20 – трансформатор тока шинный, с литой изоляцией, одновитковый, номинальным напряжением обмотки ВН 20 кВ;
ТВ – 35 – 40У2 – трансформатор тока встроенный, номинальным напряжением обмотки ВН 35 кВ, током термической стойкости 40 кА, климатическое исполнение – У2;
ТНП – 12 – трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ – 2 – 15 – трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Охладительная система

Условное обозначение трансформатора продолжается способом охлаждения. Сегодня существуют сухие, масляные разновидности. Также охладительная установка может иметь в своём составе негорючий текучий диэлектрик.

Масляные разновидности включают в себя около десятка различных конструкций оборудования. Если циркуляция жидкости внутри производится естественным путём, прибор имеет на щитке М. Если же она принудительная, здесь будет присутствовать обозначение Д. Оно соответствует также и сухим разновидностям приборов с представленным устройством внутренней циркуляции.

исполнение трансформатора левое или правое

Если установлено оборудование с естественным движением масла и принудительным течением воды, оно маркируется сочетанием МВ. Для приборов с принудительной циркуляцией ненаправленного потока масла и естественным перемещением воздуха используется комбинация МЦ. Если же в таком устройстве направление масла чётко обозначено, маркировка будет НМЦ.

Для систем с принудительным ненаправленным движением масла и воздуха применяется обозначение ДЦ, а для направленного перемещения – НДЦ. Когда масло движется в пространстве между трубами и перегородками, по которым течёт вода, такой агрегат имеет на щитке букву Ц. Если же масло течёт по направленному вектору, прибор маркируется НЦ.

Охладительная система с жидким диэлектриком

Сегодня в «эксплуатацию» вводят новые разновидности устройств с различными улучшенными охладительными системами. Одной из них являются экземпляры техники с негорючим диэлектриком жидкого типа. Если охлаждение происходит посредством естественной циркуляции, представленная установка обозначается буквой Н. Если же присутствует принудительное движение воздуха, маркировка будет НД.

На табличке агрегатов с направленным потоком жидкого диэлектрика и принудительной циркуляцией воздуха указывается ННД. Это позволяет подобрать правильно тип аппаратуры.

Расшифровка трансформаторов, примеры

Пример расшифровки трансформатора тока ТПЛ — 10УХЛ4 100/5А.

Примеры расшифровка трансформаторов напряжения: ТМ — 100/35 — трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ; ТДНС — 10000/35 — трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ; ВРТДНУ — 180000/35/35 — трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ; ЛТМН — 160000/10 — трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ. НКФ-110-58У1 — трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение — У1; НДЕ-500-72У1 — трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение — У1; ТНП — 12 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля; ТНПШ — 2 — 15 — трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Видео: Классификация трансформаторов

Рассмотрев особенности маркировки различных видов трансформаторов, можно правильно применять их на объекте. Знание обозначений позволяет понимать функции, основные технические характеристики подобного оборудования. Маркировка, включающая в себя буквы и цифры, соответствует ГОСТам, применяемым в процессе изготовления специальной техники.

Как маркируются американские трансформаторы

Система электроснабжения США разительно отличается от российской. Здесь практически не встретишь распределительные подстанции низкого напряжения, электронные трансформаторы находятся непосредственно в домах.

Маркировка этих устройств четко не прописана, существует около 5 стандартов, в которых могут быть обозначены основные характеристики этих устройств.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
