Отклонения и допуски формы и расположения поверхностей

Отклонения (погрешности) формы и расположения поверхностей возникают в процессе обработки деталей из-за неточности и деформации станка, инструмента или приспособления; деформации обрабатываемого изделия; неравномерности припуска на обработку; неоднородности материала заготовки и т.п. В подвижных соединениях эти отклонения приводят к уменьшению износостойкости деталей вследствие повышенного удельного давления на выступах неровностей, к нарушению плавности хода, шумообразованию и т.д.

При увеличении нагрузок, скоростей, рабочих температур, характерных для современых машин и приборов, воздействие отклонений формы и расположения поверхностей усиливается. Отклонения формы и расположения поверхностей количественно оценивают, пользуясь принципом прилегающих прямых, окружностей, плоскостей и цилиндров, которые соприкасаются с реальной формой и расположением вне материала детали.

Отклонение формы определяют наибольшим расстоянием от точек реальной поверхности до прилегающих линий или поверхностей, которое измеряется по нормали к прилегающим элементам. Наибольшее допускаемое отклонение является допуском формы.

Отклонения расположения реальных поверхностей измеряют относительно баз, заменяя реальных поверхности прилегающими. За базы могут быть приняты поверхности, линии (оси цилиндрических поверхностей), точки (центры сферических поверхностей) и плоскости симметрии.

Обозначение видов допусков формы и расположения

Допуски формы и расположения поверхностей указывают на чертеже только в том случае, если они необходимы по функциональным и технологическим причинам. Вид допуска формы или расположения должен быть обозначен на чертеже знаком (графическим символом).

Источник

ТЕСТ «Допуски формы и расположения поверхностей»

к допускам формы относятся ответ

«Допуски формы и расположения поверхностей»

МДК.01.04. Контроль качества сварных соединений

ПМ. 01. Подготовительно-сварочные работы и контроль качества сварных швов после сварки

по профессии 15.01.05 Сварщик (ручной и частично механизированной сварки (наплавки)

Тестирование — это более мягкий инструмент, они ставят всех обучающихся в равные условия, используя единую процедуру и единые критерии оценки, что приводит к снижению предэкзаменационных нервных напряжений.

к допускам формы относятся ответ

Содержимое разработки

Бюджетное профессиональное образовательное учреждение Омской области

«Седельниковский агропромышленный техникум»

«Допуски формы и расположения поверхностей»

МДК.01.04. Контроль качества сварных соединений

ПМ. 01. Подготовительно-сварочные работы и контроль качества сварных швов после сварки

по профессии 15.01.05 Сварщик (ручной и частично механизированной сварки (наплавки)

Составил: Баранов Владимир Ильич мастер производственного обучения

Седельниково, Омская область, 2016

Допуски формы и расположения поверхностей.

Каждый вопрос имеет один или несколько правильных ответов. Выберите верный ответ.

К отклонениям формы относятся:

Неплоскостность представляет собой:

а) отклонение расположения поверхностей;

б) отклонение формы;

Что относится к отклонениям расположения поверх­ностей?

в) отклонение наклона.

Суммарные отклонения формы и расположения по­верхностей это:

б) отклонение формы заданного профиля;

База представляет собой:

а) плоскость, по отношению к которой определяется отклонение расположения;

б) ось системы координат,

в) любая поверхность детали.

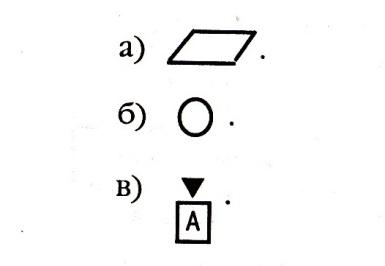

Каким знаком обозначается на чертеже базовая по­верхность?

к допускам формы относятся ответ

Как обозначается на чертеже допуск цилиндричности?

к допускам формы относятся ответ

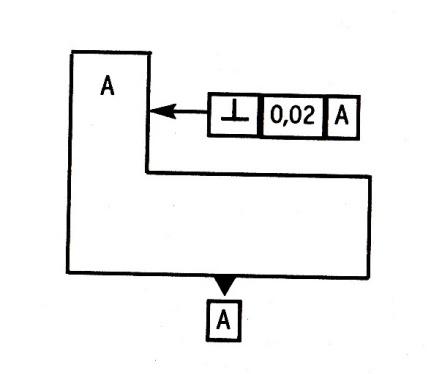

Расшифруйте условное обозначение на чертеже.

а) Допуск плоскостности
относительно поверхности ра-
вен 0,02 мм.к допускам формы относятся ответ

б) Допуск перпендикуляр-
ности поверхности А равен
0,02 мм.

в) Допуск перпендикуляр-
ности поверхности относи-
тельно поверхности А.

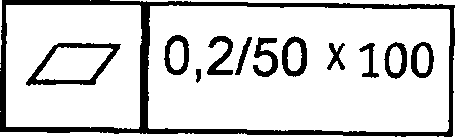

9. Что означает знак?

б) Круглость 0,2 мм при диа-
метре 50 мм и длине 100 мм.

в) Допуск формы заданной
поверхности.к допускам формы относятся ответ

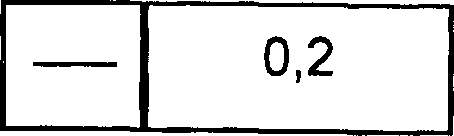

10. Числовое значение допуска, указанное в рамке, отно­сится:

а) ко всей длине поверхности;

б) к участку поверхности,
обозначенному штрихпунктир-
ной линией;к допускам формы относятся ответ

в) к участку, расположенно-
му от начала до середины по-
верхности.

Критерии оценок тестирования:

Оценка «отлично» 9-10 правильных ответов или 90-100% из 10 предложенных вопросов;

Оценка «хорошо» 7-8 правильных ответов или 70-89% из 10 предложенных вопросов;

Оценка «удовлетворительно» 5-6 правильных ответов или 50-69% из 10 предложенных вопросов;

Оценка неудовлетворительно» 0-4 правильных ответов или 0-49% из 10 предложенных вопросов.

Список использованной литературы

Галушкина В.Н. Технология производства сварных конструкций: учебник для нач. проф. образования. – М.: Издательский центр «Академия», 2012;

Овчинников В.В. Технология ручной дуговой и плазменной сварки и резки металлов: учебник для нач. проф. образования. – М.: Издательский центр «Академия», 2010;

Маслов В.И. Сварочные работы6 Учеб. для нач. проф. образования – М.: Издательский центр «Академия», 2009;

Овчинников В.В. Оборудование, техника и технология сварки и резки металлов: учебник – М.: КНОРУС, 2010;

Куликов О.Н. Охрана труда при производстве сварочных работ: учеб. пособие для нач. проф. образования – М.: Издательский центр «Академия», 2006;

Виноградов В.С. Электрическая дуговая сварка: учебник для нач. проф. образования – М.: Издательский центр «Академия», 2010.

Источник

Отклонения и допуски формы
(ГОСТ24462-83)

При измерении отклонений формы допускается их количественная оценка относительно среднего элемента.

1). Средний элемент-поверхность (профиль), имеющая форму номинальной поверхности (профиля) и расположенная по отношению к реальной поверхности так, чтобы среднее квадратичное отклонение точек реальной поверхности от средней поверхности (профиля) в пределах нормируемого участка имело минимальное значение.

2). При отсчете от среднего элемента отклонение формы равно сумме абсолютных значений наибольших отклонений точек реальной поверхности (профиля) по обе стороны от среднего элемента (рис.1).

Количественно отклонение формы оценивается наибольшим расстоянием от точек реальной поверхности (профиля) до прилегающей поверхности (профиля) по нормали к прилегающей поверхности (профилю).
Примечания:
1. Шероховатость поверхности не включается в отклонение формы. В обоснованных случаях допускается нормировать отклонение формы, включая шероховатость поверхности.
2. Волнистость включается в отклонение формы. В обоснованных случаях допускается нормировать отдельно волнистость поверхности или часть отклонения формы без учета волнистости

В зависимости от вида допуска формы поле допуска может представлять собой:

1). Область в пространстве, ограниченную двумя поверхностями, эквидистантными номинальной поверхности и отстоящими друг от друга по нормали к ним на расстоянии, равном допуску формы поверхности.

2). Область в пространстве, ограниченную цилиндром, диаметр которого равен допуску формы оси (линия) в пространстве.

З). Область в пространстве, ограниченную прямоугольным параллелепипедом, стороны сечения которого равны допускам формы оси (линия) в двух взаимно перпендикулярных направлениях.

4). Область на плоскости заданного направления, ограниченную двумя линиями, эквидистантными номинальному профилю и отстоящим друг от друга по нормали к ним на расстоянии, равном допуску формы профиля.

К отклонениям и допускам формы относятся:

Отклонения от прямолинейности и допуски прямолинейности

к допускам формы относятся ответ

Рисунок 1. Средний профиль поверхности

к допускам формы относятся ответ

Рисунок 2. Отклонение от прямолинейности в плоскости

к допускам формы относятся ответ

Рисунок 3. Выпуклость

к допускам формы относятся ответ

Рисунок 4. Вогнутость

к допускам формы относятся ответ

Рисунок 5. Отклонение от прямолинейности оси (или линии) в пространстве

Частными видами отклонения от прямолинейности являются выпуклость и вогнутость.

Вогнутость — отклонение от, прямолинейности при котором удаление точек реального профиля от прилегающей прямой увеличивается от краев к середине (рис. 4).

Поле допуска прямолинейности оси (линии) в пространстве :

1). Область в пространстве, ограниченная цилиндром, диаметр которого равен допуску прямолинейности Т.

2). Область в пространстве, ограниченная прямоугольным параллелепипедом, стороны сечения которого равны допускам прямолинейности оси (линии) в двух взаимно перпендикулярных направлениях Т1 и Т2 боковые грани соответственно перпендикулярны плоскостям заданных направлений.

к допускам формы относятся ответ

Рисунок 6.Отклонение от прямолинейности оси (или линии) в заданном направлении

Отклонения от плоскостности и допуски плоскостности

к допускам формы относятся ответ

Рисунок 7. Отклонение от плоскостности

Вогнутость—отклонение от плоскостности, при котором удаление точек реальной поверхности от прилетающей плоскости увеличивается от краев к середине (рис.9).

Рисунок 10. Поле допуска плоскостности

Отклонения от круглости и допуски круглости

к допускам формы относятся ответ

Рисунок 11. Отклонение от круглости

Огранка — отклонение от круглоети, при котором реальный профиль представляет собой многогранную фигуру. Огранка подразделяется по числу граней. В частности, огранка с нечетным числом граней характеризуется тем, что диаметры профиля поперечного сечения во всех направлениях одинаковы (рис.13).

Количественно овальность и огранка оцениваются так же, как отклонение от круглости.

В ранее разработанной технической документации овальность оценивалась разностью между наибольшим и наименьшим диаметрами поперечного сечения, т. е. удвоенными значениями отклонения от круглости.

к допускам формы относятся ответ

Рисунок 12. Овальность

к допускам формы относятся ответ

Рисунок 13. Огранка

к допускам формы относятся ответ

Рисунок 14. Поле допуска круглости

Отклонения от цилиндричности и допуски цилиндричности

Рисунок 15. Отклонение от цилиндричности

Рисунок 16. Допуск цилиндричности

к допускам формы относятся ответк допускам формы относятся ответ
к допускам формы относятся ответ к допускам формы относятся ответ к допускам формы относятся ответ к допускам формы относятся ответ

Отклонение и допуск профиля продольного сечения цилиндрической поверхности

к допускам формы относятся ответ

Рисунок 17. Отклонение профиля продольного сечения цилиндрической поверхности

Отклонение профиля продольного сечения характеризует отклонение от прямолинейности и параллельности образующих. Частными видами отклонения профиля продольного сечения являются конусообразность, бочкообразность и седлообразность.

к допускам формы относятся ответ

Рисунок 18. Конусообразность

к допускам формы относятся ответ

Рисунок 19. Бочкообразность

к допускам формы относятся ответ

Рисунок 20. Седлообразность

к допускам формы относятся ответ

Рисунок 21. Поле допуска профиля продольного сечения цилиндрической поверхности

Количественно конусообразность, бочкообразность и седлообразность оцениваются так же, как и отклонение профиля продольного сечения. В ранее разработанной технической документации конусообразность, бочкообразность и седлообразность оценивали разностью между наибольшим и наименьшим диаметрами продольного сечения, т. е. удвоенным значением отклонения профиля продольного сечения.

Источник

Допуски формы и расположения

Любая технологическая операция может быть выполнена с определенной точностью, а значит размеры полученной в результате обработки детали не будут идеальными, они могут колебаться в некотором диапазоне. Для того, чтобы выполнить условия собираемости и обеспечить надежную работу детали в заданных условиях необходимо задать допустимый интервал, в который должен попасть итоговый размер. Этот интервал может регламентировать не только линейные или диаметральные размеры, но и форму или взаимное расположение поверхностей.

Допуски формы и расположения назначаются конструктором исходя из условий сборки и особенностей работы детали в механизме.

Виды допусков формы

Отклонения и допуски формы

Различают следующие допуски на отклонения формы:

Допустимые отклонения обозначаются специальными символами.

к допускам формы относятся ответ

Виды допусков расположения

Различают допуски месторасположения и допуски ориентации.

Отклонения и допуски расположения

Различают следующие виды допусков расположения:

Эти допуски обозначаются символами.

к допускам формы относятся ответ

Суммарные допуски

Существует несколько видов суммарных допусков формы и расположения.

Эти допуски обозначаются символами.

к допускам формы относятся ответ

Обозначение допусков формы и расположения на чертежах

В случае отсутствия базы допуска рамка состоит только из двух частей. Примеры рамок допусков формы и расположения показаны на рисунке.

к допускам формы относятся ответ

На рисунке слева показана рамка с допуском формы (допустимое отклонение от прямолинейности), справа с допуском расположения (допустимое отклонение от параллельности).

Рамку выполняют тонкими линиями. Высота текста в рамке должна равняться размеру шрифта размерных чисел. От рамки допуска до поверхности или до выноски проводится линия, оканчивающаяся стрелкой.

к допускам формы относятся ответ

Перед числовым значение допуска могут указываться знаки:

Если допуск должен применяться не ко всей поверхности, а только к некоторому участку, то он обозначается штрих пунктирной линией.

к допускам формы относятся ответ

Для одного элемента может быть указано несколько допусков, этом случае рамки изображаются одна над другой.

к допускам формы относятся ответ

Дополнительная информация может быть указана над рамкой или под ней.

к допускам формы относятся ответ

Информация о допусках формы и расположения может быть указана в технических требованиях.

Зависимые допуски

Зависимые допуски расположения обозначают следующим символом к допускам формы относятся ответ.

Этот символ может быть размещен после числового значения допуска, если зависимый допуск связан с действительными размерами рассматриваемого элемента. Также символ может быть размещен после буквенного обозначение (если оно отсутствует то в третьем поле рамки) в том случае, если зависимый допуск связан с действительными размерами базового элемента.

к допускам формы относятся ответ

Назначение допусков формы и расположения

Чем точнее изготовлена деталь, тем более точные инструменты потребуются для ее изготовления и контроля размеров. Это автоматически увеличит ее стоимость. Получается, что цена изготовления детали во многом зависит от требуемой точности при ее изготовлении. Это означает, что конструктор должен указать лишь те допуски, которые действительно необходимы для сборки и надежной работы механизма. Допустимые интервалы также должны быть назначены исходя из условий собираемости и работоспособности.

В ГОСТе 24643-81 указаны рекомендации по назначению допусков формы и расположения поверхностей

Числовые значения допусков формы

В зависимости от класса точности устанавливаются стандартные значения допусков формы.

Допуски плоскостности и прямолинейности

к допускам формы относятся ответ

Номинальным размеров в данном случае считается номинальная длина нормированного участка.

Допуски круглости, цилиндричности, профиля продольного сечения

к допускам формы относятся ответ

Данные допуски назначаются в тех случаях, когда они должны быть меньше, чем допуск размера.

Номинальным размером считается номинальный диаметр поверхности.

Допуски перпендикулярности, параллельности, наклона, торцевого биения

к допускам формы относятся ответ

Номинальным размером при назначении допусков на параллельность, перпендикулярность, наклон понимается номинальная длина нормируемого участка или номинальная длина всей контролируемой поверхности.

Допуски радиального биения, симметричности, соосности пересечения осей в диаметральном выражении

к допускам формы относятся ответ

При назначении допусков радиального биения номинальным размером считается номинальный диаметр рассматриваемой поверхности.

В случае назначения допусков симметричности, пересечения осе соосности номинальным размером считается номинальный диаметр поверхности или номинальный размер между поверхностями, которые образуют рассматриваемый элемент.

Источник

ТЕСТ Допуски формы и расположения поверхностей

бюджетное образовательное учреждение Омской области

начального профессионального образования

«Профессиональное училище № 65».

Допуски формы и расположения поверхностей

МДК 02.01. Оборудование, техника и технология электросварки

ПМ.02. Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях

по профессии 150709.02 Сварщик (электросварочные и газосварочные работы)

Составил: Баранов Владимир Ильич мастер производственного обучения

Седельниково, Омская область, 2013

Допуски формы и расположения поверхностей.

Каждый вопрос имеет один или несколько правильных ответов. Выберите верный ответ.

К отклонениям формы относятся:

Неплоскостность представляет собой:

а) отклонение расположения поверхностей;

б) отклонение формы;

Что относится к отклонениям расположения поверхностей?

в) отклонение наклона.

Суммарные отклонения формы и расположения поверхностей это:

б) отклонение формы заданного профиля;

База представляет собой:

а) плоскость, по отношению к которой определяется отклонение расположения;

б) ось системы координат,

в) любая поверхность детали.

Каким знаком обозначается на чертеже базовая поверхность?

к допускам формы относятся ответ

Как обозначается на чертеже допуск цилиндричности?

к допускам формы относятся ответ

Расшифруйте условное обозначение на чертеже.

а) Допуск плоскостности
относительно поверхности ра-
вен 0,02 мм. к допускам формы относятся ответ

б) Допуск перпендикуляр-
ности поверхности А равен
0,02 мм.

в) Допуск перпендикуляр-
ности поверхности относи-
тельно поверхности А.

9. Что означает знак?

б) Круглость 0,2 мм при диа-
метре 50 мм и длине 100 мм.

в) Допуск формы заданной
поверхности. к допускам формы относятся ответ

10. Числовое значение допуска, указанное в рамке, относится:

а) ко всей длине поверхности;

б) к участку поверхности,
обозначенному штрихпунктир-
ной линией; к допускам формы относятся ответ

в) к участку, расположенно-
му от начала до середины по-
верхности.

Критерии оценок тестирования:

Оценка «отлично» 9-10 правильных ответов или 90-100% из 10 предложенных вопросов;

Оценка «хорошо» 7-8 правильных ответов или 70-89% из 10 предложенных вопросов;

Оценка «удовлетворительно» 5-6 правильных ответов или 50-69% из 10 предложенных вопросов;

Оценка неудовлетворительно» 0-4 правильных ответов или 0-49% из 10 предложенных вопросов.

Список использованной литературы

Галушкина В.Н. Технология производства сварных конструкций: учебник для нач. проф. образования. – М.: Издательский центр «Академия», 2012;

Овчинников В.В. Технология ручной дуговой и плазменной сварки и резки металлов: учебник для нач. проф. образования. – М.: Издательский центр «Академия», 2010;

Маслов В.И. Сварочные работы6 Учеб. для нач. проф. образования – М.: Издательский центр «Академия», 2009;

Овчинников В.В. Оборудование, техника и технология сварки и резки металлов: учебник – М.: КНОРУС, 2010;

Куликов О.Н. Охрана труда при производстве сварочных работ: учеб. пособие для нач. проф. образования – М.: Издательский центр «Академия», 2006;

Виноградов В.С. Электрическая дуговая сварка: учебник для нач. проф. образования – М.: Издательский центр «Академия», 2010.

к допускам формы относятся ответ

Курс повышения квалификации

Дистанционное обучение как современный формат преподавания

к допускам формы относятся ответ

Курс профессиональной переподготовки

Технология: теория и методика преподавания в образовательной организации

к допускам формы относятся ответ

Курс профессиональной переподготовки

Методическая работа в онлайн-образовании

Ищем педагогов в команду «Инфоурок»

к допускам формы относятся ответ

ТЕСТ Допуски формы и расположения поверхностей

· Диагностическая функция заключается в выявлении уровня знаний, умений, навыков учащегося. Это основная и самая очевидная функция тестирования. По объективности, широте и скорости диагностирования, тестирование превосходит все остальные формы педагогического контроля.

· Обучающая функция тестирования состоит в мотивировании учащегося к активизации работы по усвоению учебного материала. Для усиления обучающей функции тестирования могут быть использованы дополнительные меры стимулирования студентов, такие как: раздача преподавателем примерного перечня вопросов для самостоятельной подготовки, наличие в самом тесте наводящих вопросов и подсказок, совместный разбор результатов теста.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
