Как правильно притирать клапана

Притирка клапанов: делаем правильно

Притирка клапанов головки цилиндров пожалуй самый ответственный этап ремонта ГБЦ. Прежде чем начинать ремонт головки, не забудьте проверить плоскость головки и наличие трещин.
От того насколько качественно были притерты клапана ГБЦ при ремонте, зависит качество и срок их работы, а также и работа всего двигателя. Притирать клапана ГБЦ к клапанному гнезду необходимо в том случае, если вы меняете клапана или, и клапанные втулки.

Что понадобится нам для этой процедуры:

1. Стружка наждачного камня и немного моторного масла, для приготовления притирочной пасты аля колхоз привет из девяностых. Можно купить готовую, эффект тот же.
2. «Шарошка» для снятия небольшого выработонного слоя металла на клапанном гнезде.
3. Новые клапана.
4. Непосредственно сам инструмент для притирки клапанов.
С первым думаю все понятно, объяснять откуда берется и где раздобыть стружку наждачного камня думаю не стоит.
Второе «шарошка», с этим сложнее. Шарошка представляет из себя наставку для клапанного гнезда, сделанную по форме посадки клапана, в зоне соприкосновения с клапанным гнездом имеются зубья, которые и снимают выработку с клапанного гнезда. В наше время если хорошо постараться, можно подобрать шарошку практически к любой ГБЦ. Шарошку подобрали, теперь ставим ее на клапанное гнездо и начинаем вращать. Вращаем аккуратно до тех пор, пока на клапанном гнезде не образуется блестящий чистый круг по форме и размеру рабочей области нового клапана.
Новые клапана — от их качества зависит многое, а качество зависит от цены… думайте сами…

Приспособление для притирки клапанов.

Можно сделать самостоятельно за пол часа, если руки растут откуда надо. Для этого нам потребуется:

• трубка длиной 10-20 см, с отверстием внутри (диаметр отверстия должен быть на 2-3мм больше чем диаметр стержня вашего клапана).

• дрель, сверло на 8.5мм

• контактная или газовая сварка (автоген).

• гайка и болт 8мм.

Берем нашу трубку, берем дрель и почти около самого края (за 7-10мм) сверлим отверстие 8.5мм. Далее берем гайку и аккуратно, чтобы не испортить резьбу, привариваем ее над просверленным отверстием так, чтобы можно было закрутить болт и он мог достать до противоположного края трубки. Затем делаем рукоятку для нашего приспособления, загинаем ее прямым углом или же навариваем на другой конец поперечную трубку так, чтобы вам было удобно её держать и работать. К слову на сегодняшний интернет магазины инструментов пестрят всякими вариантами притирочных приспособлений, правда цена немного кусается.

После того как все готово можно приступить к притирке.

1. Берем новый клапан, вставляем в клапанную втулку.
2. стружку наждачного камня смешиваем с моторным маслом в пропорции примерно 2\1, чтобы смесь стала похожа по вязкости на шампунь.
3. готовым раствором смазываем края рабочей зоны клапана так, чтобы раствор попал на шарошенную часть клапанного гнезда (больше нигде мазать не нужно).
4. берем наше приспособление для притирки и одеваем на стоящий в клапанной втулке и смазанный притирочной пастой клапан, в гайку закручиваем болт и зажимаем клапан в приспособлении как можно крепче. Далее берем наше приспособление за рукоятку и методично, по ходу работы клапана начинаем его притирать: вперед, назад, влево, вправо, вперед, назад, влево, вправо, вперед, назад, влево, вправо, вперед, назад, влево, вправо. По мере трения притирочная паста будет стекать, выдавливаться, поэтому следите за тем, чтобы притирочное место было хорошо смазано притирочной пастой.
После нескольких минут этого адски неудобного и напрягающего процесса можно посмотреть что же там получается. Если среди грязного цвета смеси увидите блестящую непрерывающуюся полосу на клапанном гнезде, значит можно приступить к последнему этапу: насыпать сухой стружки дальше тереть уже на сухую. Когда придет время, клапан начнет скрипеть и издавать разные звуки, это и будет сигналом того что он хорошо притерся.
Проверить качество притирки клапанов можно так: полностью собранную головку положить на бок и в коллекторные отверстия залить воды или солярки, если вода не капает через клапаны, значит клапана притерты хорошо, если же капает то… сами знаете.

Источник

ПРИТИРКА КЛАПАНОВ. КАК ПРАВИЛЬНО СДЕЛАТЬ?

ИНСТРУМЕНТЫ ДЛЯ ПРИТИРКИ КЛАПАНОВ

Притирочная паста для клапанов.
Основное, что нужно купить — это притирочная паста. Она в процессе работы наноситься на кромку клапана и служит как мелкая шкурка, которая притирает клапан к его гнезду. Существует множество вариантов притирочной пасты.

Притирочная паста отличается по степени обработки: от крупнозернистой (для первоначальной обработке) до мелкозернистой (для окончательной обработке). Последнюю рекомендуют специалисты по ремонту двигателей, т.к. с ней процесс пойдет быстрее. Все зависит не от самой пасты, а от состояния клапанов и фасок и правильности процесса. Для кого-то обычный тюбик притирочной пасты за 100 рублей сойдет, другим подавай только профессиональную.

Если делаете самостоятельно, то лучше начать с обычной притирочной пасты, не с самой дорогой. Если что-то пойдет не так, то докупить нужную в процессе.

«Шарошка» для снятия металла на клапанном гнезде.
дедовские шарошки для ремонта ГБЦ.Данный инструмент применяется для восстановления седел клапанов. Она представляет насадку для клапанного гнезда, сделанную по форме посадки клапана. Закрепляется как правило в дрели как сверло и имеет малые размеры.

Нужны ли шарошки для притирки клапанов? Смотрим на сёдла, которые запрессованы в головке. Если они не повреждены, то можно приступать к притирке, но если повреждены (прогаром), тогда нужно обработать специальными шарошками. В общем, технология такова — сперва лучше поменять направляющие клапанов, далее притирка.

Новые клапана.
Новые клапана не всегда нужны. Если обнаружили, что они несколько изогнуты, то попытка их выпрямить ни к чему не приведет, за исключением потраченных сил и времени. Более правильным будет направиться в «авто запчасти» и приобрести новый комплект клапанов для двигателя.

При замене клапанов обратите внимание на их качество. Высота всех клапанов должна быть одинаковой, на стержнях, торцах и рабочих уплотняющих фасках не допускается рисок и шероховатостей. Лучше перед установкой отполировать стержни до зеркального блеска. Полировке стоит подвергнуть также плоскость тарелки и «черную» шейку клапана, так он будет меньше нагреваться и обрастать нагаром. Уплотняющую фаску не трогайте, её надо только притереть к седлу.

Инструмент для притирки клапанов.

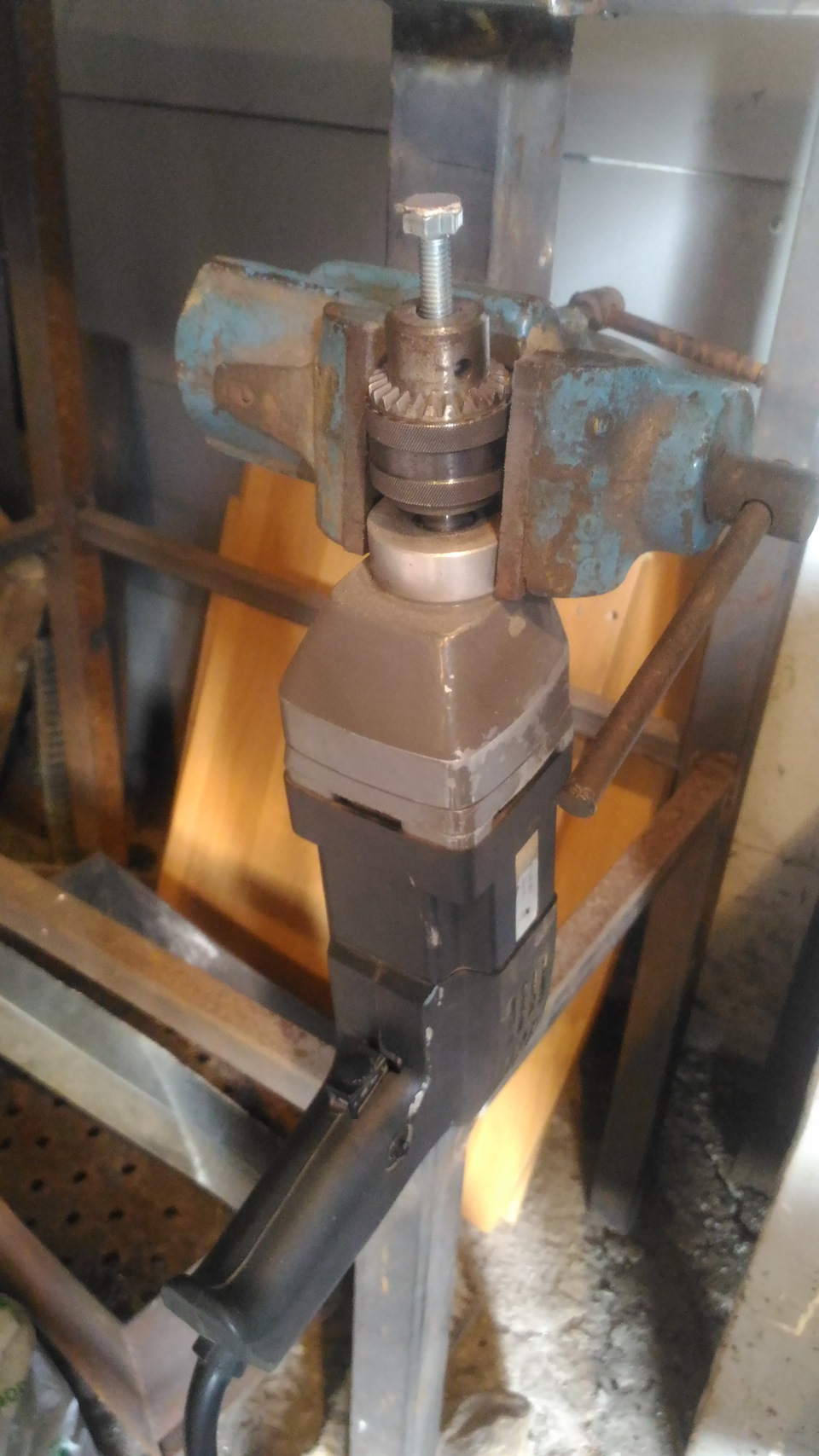

притирка клапанов с помощью дрелиМожно использовать для этих целей дрель и резиновый шланг. Процесс выглядит следующим образом: одеваем на дрель шланг (можно с помощью сверла, а закрепляем хомутами), а на этот шланг одевается клапан двигателя (крепим с помощью хомутов) с нанесенной притирочной пастой.

Далее вставляем клапан в гнездо и начинаем процесс притирки. Главное не давать максимальных оборотов дрели, процесс должен происходить на малых оборотах (400-500 об/мин). Если больше оборотов, есть риск перегреть седла или пояски клапанов. Главное, в процессе притирки не совершать круговые движения, а имитировать работу клапана вперед и назад.

Данный способ притирки клапанов с помощью дрели не очень хороший, и занимает много времени.

ПРОЦЕСС ПРИТИРКИ КЛАПАНОВ ДВИГАТЕЛЯ

У клапанов и седел встречаются два вида дефектов: рабочие фаски покрыты раковинами и налетом нагара, но имеют правильную форму; рабочие фаски покрыты раковинами и нагаром, но их правильная коническая форма нарушена — на конической поверхности образовалась ступенчатая поверхность, а коническая фаска закруглилась.

В первом случае клапан достаточно притереть, во втором — перед притиркой рабочую фаску протачивают на токарном станке, а седло клапана обрабатывают коническими шарошками. Обработку седла начинают шарошкой с углом 45°, затем срезают верхний поясок седла шарошкой с углом 15°, после чего шарошкой с углом 75° снимают фаску в нижней части седла или шлифованием рабочей поверхности седла абразивными кругами с углами 45, 15 и 75° с помощью ручной дрели.

Притирают с помощью дрели, при вращении которой клапан автоматически повертывается в ту и другую сторону и постепенно вращается по окружности. Можно притирать ручной дрелью или отверткой, но это займет дольше времени.
На фаску клапана и седла для грубой притирки наносят слой притирочной пасты для клапанов. Клапан вращают на 120° и в противоположную сторону при легком нажатии на головку клапана на 90…100°.

Грубую притирку продолжают, пока не будут устранены все раковины и царапины, затем вытирают клапан и седло салфеткой. После окончательно притирают пастой до приобретения рабочими поверхностями равномерного матового цвета. Ширина притертой поверхности должна быть 1-1.5 мм.

МЕТОДЫ ПРОВЕРКИ КАЧЕСТВА ПРИТИРКИ

Чтобы узнать, выполнена притирка или нет — обратите внимание на поверхность клапана – на ней образуется дорожка серого цвета шириной около двух миллиметров. Если таковая имеется, значит, процесс притирки завершен.

Нанесение пасты на клапана для притирки.
Еще одной деталь — является использование масла, как финальной пасты. Его нужно нанести, предварительно смыв пасты всех слоев. Данная процедура позволяет определить степень притирки, поскольку все раковины, если они будут, будут видны.

Как бы не притирали клапана, двигатель все равно «доведет его под себя». Можно потратить уйму сил, обеспечить абсолютную герметичность, однако через пару часов работы мотора уплотнение клапанов ухудшится. Можно притереть клапаны небрежно, например керосин будет выступать из-под клапана, но не рекой. И через несколько дней работы мотора герметичность клапанов улучшится.

Если начать измерять их на протекание, то окажется что в обоих случаях мотор приработал клапаны до некого оптимального состояния. Поэтому «выделывания» с притиркой разными пастами, финишной доводкой пастой ГОИ можно назвать лишней тратой времени.

Источник

Как и зачем притирать клапана| Притирочная паста

В процессе работы двигателя как дизельного, так и бензинового, на клапанах впускного и выпускного вала образуется нагар. Это происходит вследствие неправильной работы топливной системы, турбонаддува, вентиляции картера, а так же систем экологии EGR.

В результате происходит частичная разгерметизация камеры сгорания. Если выпускной клапан плотно не закрывается, то топливная смесь не только теряет воздух, который поступил в цилиндр, но еще и всасывает обратно выхлопные газы. Это вызывает скорое прогорание клапанов, износ направляющей втулки клапана, разбитие седла клапана, износ рабочей фаски клапана.

Поэтому при ремонтных работах, связанных со снятием головки блока цилиндров (далее по тексту ГБЦ) и заменой клапанов, осуществляется процесс притирки очищенных или новых клапанов в седла при помощи притирочной пасты.

Сегодня мы разберем, как правильно делать притирку клапанов.

1. Притирочная паста.

Специально разработанный состав для притирки клапанов в двигателях.
Одним из компонентов является Карбору́нд — техническое название синтетического материала Син: карбид кремния

Притирка клапанов к седлам ГБЦ. Также используется для полировки никелированных и хромированных деталей.

КРУПНОЗЕРНИСТАЯ (Зернистость 80 гранул\квадратный дюйм)

Удаляет последствия прогара клапана, износ направляющей втулки клапана, просадка, и разбитие седла клапана, износ рабочей фаски клапана.

МЕЛКОЗЕРНИСТАЯ (Зернистость 220 гранул\квадратный дюйм)

Окончательная посадка клапана в седло, восстановление герметичности.

— Возможность достигать любого уровня зернистости пасты, добавляя в состав масло.
— Обеспечивает получение оптимальной шероховатости обрабатываемой поверхности и повышение производительности работ.

2. Рассухариватель клапанов – универсальный инструмент для снятия «сухарей клапана».

3. Шуруповерт, шпилька, 2 кусочка шланга, небольшая пружинка.

4. Набор инструментов.

Процесс притирки клапанов мы покажем на примере двигателей H5 и Н2 автомобиля Great Wall HOVER.

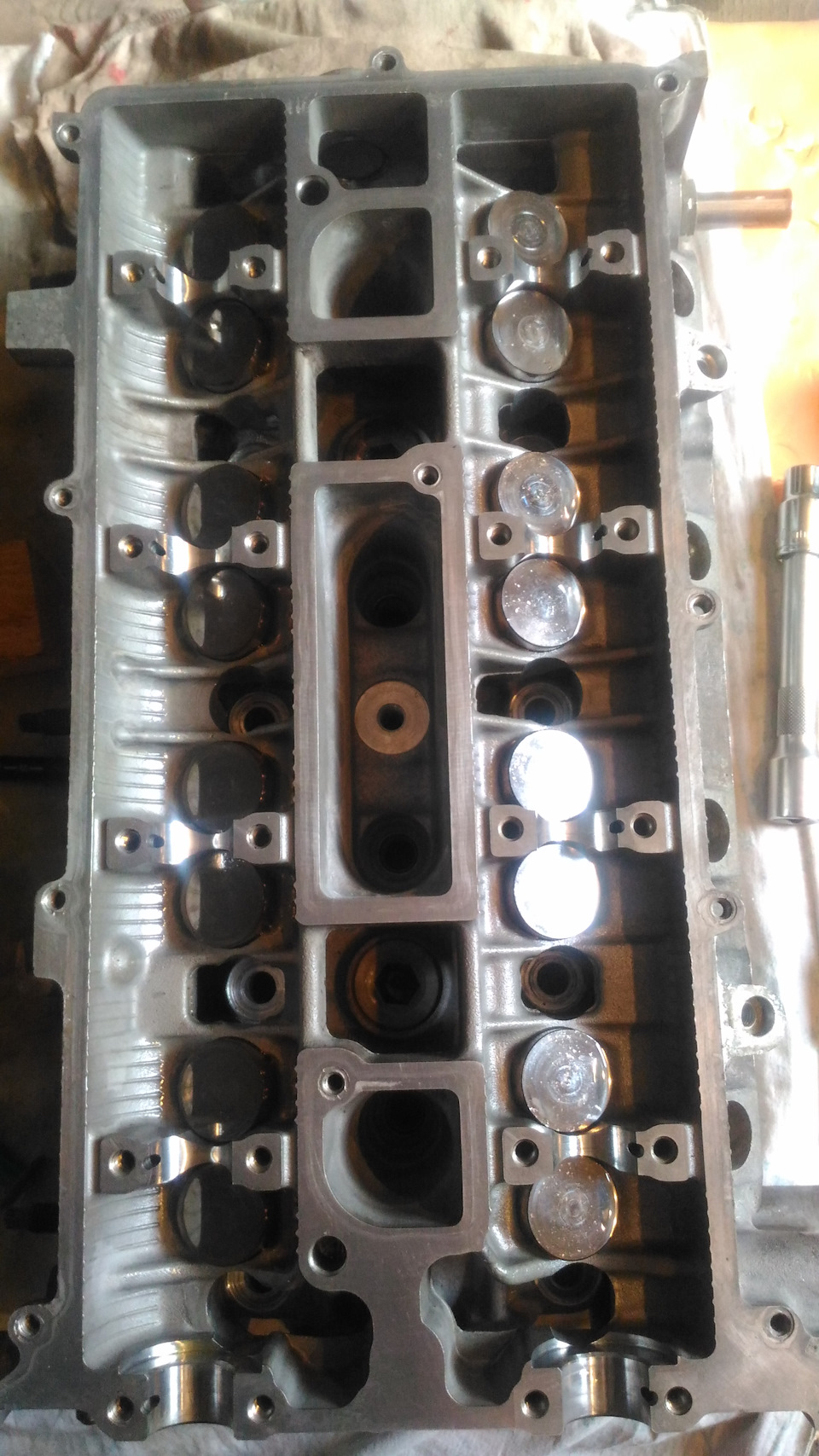

Итак, мы уже демонтировали ГБЦ, проверили на плоскость, выяснили, что отклонений нет, следов пробоя тоже нет.

Снимаем оси с коромыслами. Они держатся за счет пяти болтов на впуске и восьми на выпуске.
Откручивается все довольно просто ключом на 12.

При съеме коромысел нужно быть внимательным с осью: на двигателях у Н5 и Н2 могут выскочить гидрокомпенсаторы.

В нашем случае гидрокомпенсаторы сильно изношены, поэтому был установлен комплект новых.

Важно! Если у вас гидрокомпенсаторы в хорошем состоянии, то лучше их не вынимать и не сжимать, чтобы не ушло масло.

Что такое сухари?

«Сухари клапанов» — вспомогательные детали, предназначенные для соединения тарелки пружины клапана с клапаном таким образом, чтобы пружина клапана постоянно поддерживала его в требуемом положении.

Вкручиваем болт в одно из отверстий под осью и устанавливаем рассухариватель.

Берем в одну руку инструмент, в другую — магнит или пинцет для извлечения сухарей.

Пружины и клапаны ставим по порядку, как были в ГБЦ, чтобы не путать местами.

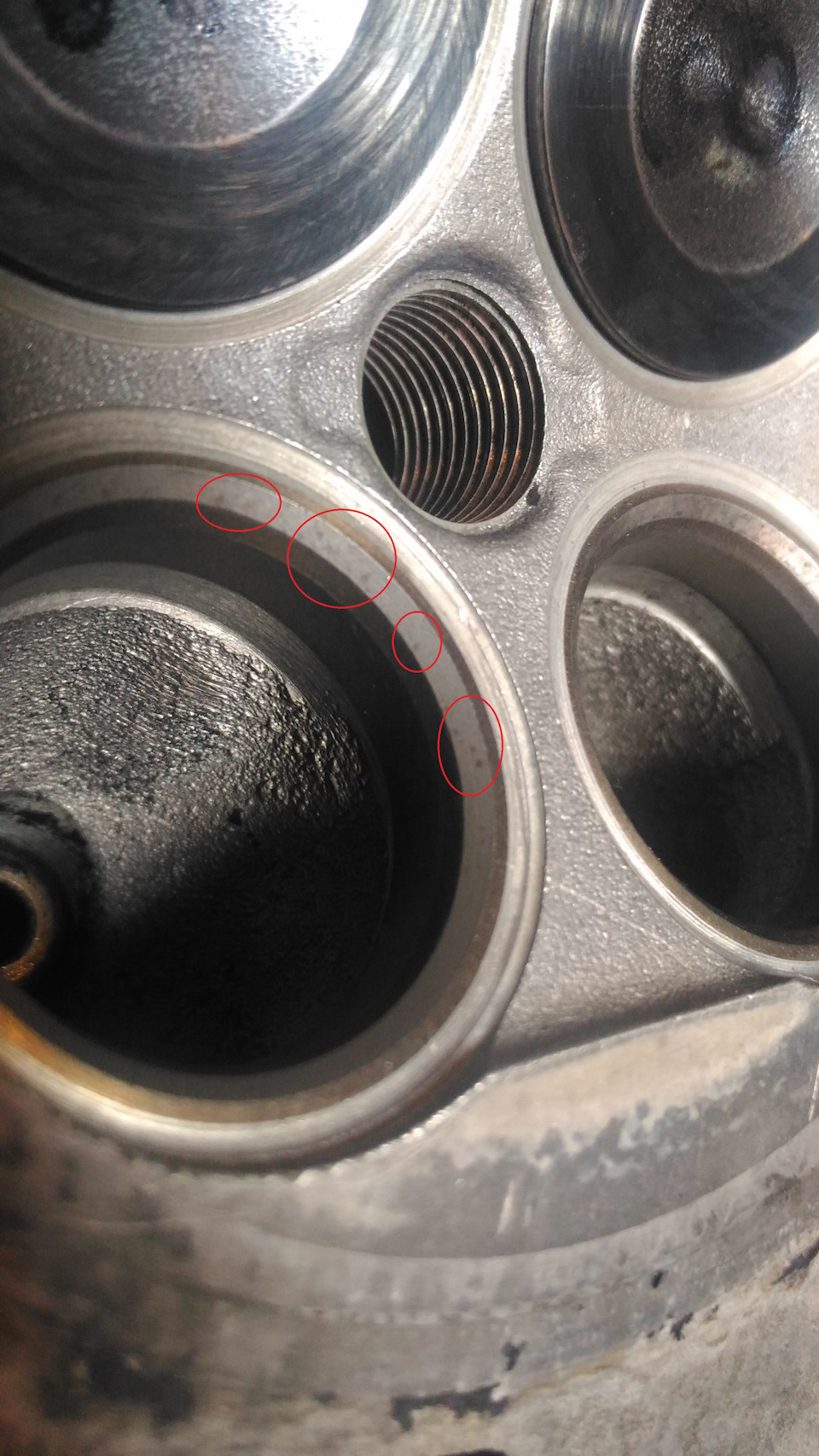

У одного впускного клапана оказалась потертость от тарелки сверху пружины, заменяем на новый.

Очищаем клапаны от нагара и прочищаем каналы ГБЦ.

Клапаны были хорошо «подпорчены», поэтому притирать пришлось в два этапа крупнозернистой и мелкозернистой пастами.

Собираем конструкцию как на фотографии.

Наносим крупнозернистую притирочную пасту по периметру клапана.

Вставляем конструкцию в седло и надеваем свободную часть трубки на шуруповерт.

На малых оборотах вращаем клапан в седле сначала по часовой стрелке, потом в обратном направлении, приподнимая иногда клапан (в этом нам помогает пружина).

Двумя трубками и мелкозернистой пастой вручную доводим клапаны до финиша.

Процесс напоминает добычу огня, но через пару оборотов необходимо поднимать клапан и смещать на 30-40 градусов, чтобы он не шлифовался в одном положении.

Наличие раковин и неровностей не допустимо ни на клапане, ни на седле!

Ставим клапаны на место, идем на улицу проверять работу.

ГБЦ переворачивается пластиной вверх, свечи закручиваются с обратной стороны как на фото, на клапаны наливается керосин. Если керосин не проник в зазор между клапаном и седлом, значит мы все сделали правильно.

Если где-то уровень ушел, опять разбираем и притираем:)

Вот и все, ГБЦ готова к сборке, осталось обработать прокладку ГБЦ герметиком-спреем медным для прокладок, о котором мы поговорим в следующей записи.

За фотоматериал и помощь в подготовке статьи, благодарим Shustrii

Источник

Притирка клапанов

Притирка клапанов своими руками — несложная процедура при условии, что автовладелец до этого имел опыт выполнения ремонтных работ. Для проведения притирки седел клапанов понадобится ряд инструментов и материалов, среди которых притирочная паста, устройство для демонтажа клапанов, дрель (шуруповерт), керосин, пружина, по диаметру проходящая в отверстие седла клапана. По времени притирка клапанов двигателя — процедура достаточно затратная, поскольку для ее выполнения необходимо произвести демонтаж головки блока цилиндров.

Что такое притирка и для чего она нужна

Притирка клапанов — это процесс, обеспечивающий идеальное прилегание впускного и выпускного клапана в цилиндрах двигателя на их посадочных местах (седлах). Обычно притирка выполняется при замене клапанов на новые, или же после выполнения капитального ремонта двигателя. В идеале притертые клапана обеспечивают максимальную герметичность в цилиндре (камере сгорания). Это, в свою очередь, обеспечивает высокий уровень компрессии, коэффициент полезного действия мотора, его нормальную работу и технические характеристики.

Другими словами, если не притереть новые клапана, то часть энергии сгоревших газов, будет безвозвратно потеряна вместо того, чтобы обеспечить должную мощность двигателю. При этом наверняка увеличится расход топлива, а мощность мотора однозначно уменьшится. Некоторые современные автомобили оборудованы системой автоматического контроля за формой клапанов. Она попросту стачивает клапан, поэтому необходимость в ручной притирке отпадает.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

Алгоритм изготовления устройства для притирки клапанов будет следующим:

В настоящее время подобное приспособление заводского изготовления можно найти во многих интернет-магазинах. Однако проблема заключается в том, что цена на них явно завышена. Но если автовладелец не хочет выполнять процедуру изготовления самостоятельно — можно вполне купить приспособление для притирки клапанов.

Методы притирки клапанов

Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку.

Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари».

Ручной метод притирки

Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму:

В процессе притирки клапанов необходимо избавиться от следующих типов дефектов:

Обратите внимание, что если в первом случае клапан можно просто притереть, то во втором нужно обязательно выполнить его проточку. В некоторых случаях притирка выполняется в несколько этапов. Например, грубая притирка проводится до тех пор, пока на поверхности обрабатываемой детали не будут удалены все раковины и царапины. Зачастую для притирки используют пасту с разным уровнем зернистости. Крупный абразив предназначен для удаления значительных повреждений, а мелкий — для доводки. Соответственно, чем более мелкий абразив применяется — тем качественнее считается притирка клапанов. Обычно пасты имеют номера. Например, 1 — чистовая, 2 — черновая. Нежелательно попадание абразивной пасты на другие элементы клапанного механизма. Если же она попала туда — смойте ее керосином.

Притирка клапанов дрелью

Притирка клапанов с помощью дрели — наиболее оптимальный вариант, с помощью которого можно сэкономить время и силы. Его принцип аналогичен ручной притирке. Алгоритм его выполнения следующий:

Притирка новых клапанов

Существует еще один притирки новых клапанов на головке блока цилиндров. Алгоритм его выполнения следующий:

Обратите внимание, что многие современные автомобильные двигатели не поддаются притирке клапанов. Это связано с тем, что они выполнены из алюминия, и при значительном повреждении элементов двигателя возникает риск частой замены клапанов. Поэтому владельцам современных иномарок имеет смысл дополнительно уточнить эту информацию или лучше обратиться за помощью в автосервис.

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.

Метод второй

Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку. Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка).

Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.

Заключение

Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход.

Источник

Как правильно сделать притирку клапанов с помощью несложных инструментов

При большом пробеге двигателя одна из проблем, которая возникает, – разгерметизация клапанов. Это связано с появлением нагара и микроповреждениями на его поверхности в виде раковин. В результате в камеру сгорания заходит воздух и топливо даже тогда, когда клапан находится в закрытом состоянии, а из выпускного клапана вырываются раскаленные газы.

Со временем двигатель начинает хуже работать, дергаясь на холостых оборотах, снижаются его тяговые характеристики, а клапан может прогореть и вовсе выйти из строя. Чтобы избежать серьезных поломок, делается притирка клапанов, возвращающая им герметичность в закрытом виде.

Для чего нужна притирка

В любом двигателе внутреннего сгорания имеются впускные и выпускные клапана, через которые втягивается топливно-воздушная смесь и выводятся продукты сгорания топлива. Притирка клапанов – это технологический процесс, позволяющий обеспечить идеальное прилегание тарелки клапана к его посадочному месту, который называется седлом. В результате повышается компрессия в цилиндрах, мотор работает в номинальном режиме, выдавая максимальный КПД.

Если не притиреть клапан вовремя, часть энергии, образовавшейся при сгорании топлива, теряется, выходя через закрытый клапан. Расход топлива увеличивается, мощность двигателя снижается, а раскаленные газы приводят к прогару клапанов. При разгерметизации впускного клапана он постоянно пропускает топливно-воздушную смесь, что нарушает баланс давления в цилиндрах, приводя к неравномерной работе двигателя и его ускоренному износу.

Подготовительные работы и проверка клапанов

Чтобы правильно притереть клапана, потребуется выполнить целый ряд подготовительных работ, для выполнения которых потребуется определенный инструмент и навыки:

Чтобы проверить степень прилегания, в выхлопной колодец, при полностью закрытом клапане, из шприца аккуратно заливается бензин, керосин, ацетон или любая другая жидкость с высокой проникающей способностью. Если, несмотря на это, на его поверхности расходится влажное пятно, значит, герметичность нарушена, и требуется притирка.

Когда клапан рассухарен и его можно вынуть из направляющей, чтобы проверить притирку, он снимается и осматривается, если в месте контакта с седлом видны раковины, это однозначно сигнализирует о необходимости притирки. Когда клапан прогорает полностью, при заливании жидкости она сразу выливается из-под седла, а на поверхности тарелки видны серьезные выбоины.

Перед выполнением работы не лишним будет вставить клапан в направляющий канал и проверить, нет ли люфта при его движении, если он все же есть, потребуется замена клапана или ремонт направляющего канала.

Инструменты и материалы для притирки

Существует специализированное оборудование для притирки клапанов, но для самостоятельного выполнения работы пользуются простым подручным оборудованием. Один из таких способов – притереть клапан дрелью, когда клапан вращается в седле при помощи этого инструмента. Преимущество этого способа – экономия времени, но он требует сноровки и не годится для автолюбителей, которые не имеют достаточного опыта.

Для ручной притирки используют обычную резиновую толстостенную трубку, которая плотно садится на нижнюю часть клапана. Например, при диаметре хвостовика клапана в 7 мм рекомендуют брать трубку диаметром 6 мм. Это позволит плотно удерживать его при выполнении работы.

Более надежный способ – специальное приспособление, заживающее ножку клапана путем затягивания гайки. В этом случае он будет хорошо удерживаться и не проскальзывать, а процесс притирки ускорится. Важно знать, что использование ручного инструмента позволяет избежать повреждения клапанной системы двигателя.

Основным материалом, использующимся при работе, является притирочная паста, которая наносится на край клапанной тарелки. Она представляется собой пластичный состав с мелким алмазным абразивом. При работе она снимает тонкие слои металла, обеспечивая плотную установку на посадочное место.

Процесс притирки

Клапан рассухаривается и снимается, после чего на край его тарелки, в месте, где он упирается в седло, наносится тонкий слой притирочной пасты. Обработанный таким образом клапан вставляется в направляющую и полностью утапливается в седло.

С обратной стороны его хвостовик зажимается фиксирующим приспособлением или трубкой и начинается процесс притирки. Для этого он проворачивается приблизительно на пол-оборота, потом поднимается вверх, с легким усилием снова опускается в седло, при этом должен быть слышен легкий шлепок, и проворачивается на пол-оборота в обратную сторону. Этот процесс продолжается около 2 минут, после чего требуется проверить притирку. Нужно отметить, что паста имеет специально подобранную консистенцию, которая идеально проявляется при обработке поверхности в течение не менее 2 минут, ее элементы разбиваются, обеспечивая более высокое качество притирки.

Сделать проверку степени притертости достаточно просто. Сначала снимается приспособление, удерживающее хвостовик клапана, он снимается, промывается и внимательно осматривается. Снятая фаска на тарелке не должна иметь никаких видимых изъянов – царапин или раковин. Если видны такие повреждения, операцию нужно повторять до тех пор, пока не появится ровная гладкая поверхность.

После визуальной проверки нужно провести тест на протекание. Для этого клапан тщательно промывается бензином, таким же образом вымывается седло, чтобы можно было максимально плотно усадить в него тарелку. Далее в выхлопной колодец вновь заливается жидкость, правильно притертый клапан не будет пропускать ее, на поверхности не появятся разводы, он должен остаться полностью сухим в течение не менее 2 минут.

При работе резиновой трубкой процесс производится таким же способом, но при этом затрудняется хлопок клапана об седло, поэтому притирка производится вращательными движениями при натяжении трубки. Более опытным автолюбителям можно посоветовать подсоединить конец трубки к дрели и проворачивать клапан в седле на сниженных оборотах. При этом через каждые 10 секунд нужно включать реверс, чтобы выработка металла на тарелке проходила равномерно.

В случае повреждения посадочного седла для его восстановление требуется специальный инструмент – шарошки. Он сделан по его форме и надевается на дрель, с помощью которой и обрабатывается вся область. Данная работа требует определенной квалификации, а разрушение поверхности седла чаще всего встречается при прогаре клапана, до чего лучше не доводить.

Видео:как притереть клапан и проверить качество притирки

Заключение

Чтобы притереть головку клапанов, опытному автолюбителю не придется обращаться в специализированное СТО. При работе понадобится простое приспособление, с помощью которого надежно зажимается хвостовик клапана. Это позволяет одновременно притирать и пристукивать его к седлу, что повышает эффективность процедуры. Нужно знать, что процедура притирки потребуется при установке новой детали и при капитальном ремонте двигателя.

Правильно проведенная притирка повысит динамические характеристики двигателя, позволит экономить топливо, при этом раскаленные газы не повредят клапанную систему и двигатель проходит намного дольше.

5 минут и салон авто как новый.
Посмотрите фото до и после

Ремонт стекла авто своими руками.
Спасает от трещин и сколов.

видеорегистратор + зеркало заднего вида + камера заднего вида
+ датчик движения + технология Dual cam + G-Sensor.

Салон будет как новый!
Легко чистятся, не трутся, не рвутся.

3990 р.

Источник

Притирка клапанов своими руками

Практически каждый владелец старенького автомобиля отечественного или иностранного производства предпочитает ремонтировать его своими силами. В том числе и перебирать двигатель. В связи с этим довольно часто приходится делать притирку клапанов в домашне-гаражных условиях. И многие задают закономерный вопрос о том, для чего требуется эта процедура и как правильно притереть клапана.

Немного матчасти

Для тех, кто не в курсе, стоит пояснить, что клапаны находятся в головке блока цилиндров. Для каждого цилиндра имеется минимум два клапана (в большинстве автомобилей). Один клапан обеспечивает впуск топливно-воздушной смеси в цилиндр (камеру сгорания) из впускного коллектора, а другой – выпускает отработанные газы в выпускной коллектор.

Разумеется, открываются клапаны поочередно. Похожи клапаны на гвоздь. Головкой, которую еще называют тарелка, они обращены внутрь цилиндра. В закрытом состоянии головка клапана находится в седле и герметично закрывает камеру сгорания, прижимаясь к седлу рабочей фаской.

Для чего притирать клапаны

В процессе работы на тарелках клапанов, а также на седлах образуется нагар. Он препятствует герметичному закрытию впускного и выпускного клапана. Для нормальной работы двигателя это очень важно. Ведь после того, как на такте впуска топливно-воздушная смесь была втянута в камеру сгорания, поршень сжимает ее, поднимаясь в свою верхнюю мертвую точку. Впускной и выпускной клапаны должны быть закрыты. Чем сильнее будет степень сжатия, тем эффективнее и экономнее будет работа двигателя. Разумеется, при неплотной посадке впускного клапана в седло максимального сжатия и эффективного сгорания смеси уже не будет со всеми вытекающими отсюда последствиями.

Однако для того, чтобы исправить положение, нет особых сложностей. Больше времени и сил приходится расходовать на снятие головки блока цилиндров и самих клапанов. Кроме того, высока вероятность отсутствия необходимости притирать каждый из них.

Как определить, что клапан нужно притирать

Обычно клапаны притирают после капитального ремонта двигателя. Или, например, после замены поршневых колец. Чтобы второй раз не разбирать. Необходимость процедуры проверяют на снятой головке блока цилиндров. Ее устанавливают на ровную поверхность тарелками клапанов вверх. Затем в камеры сгорания наливают керосин, а если его нет, то сойдет и бензин. Замечают уровень, после чего в таком положении оставляют ГБЦ на двенадцать часов.

Если жидкость за это время не ушла, то все в порядке. Если же уходит, то это значит, что предстоит поработать. Чтобы определить, какой из двух клапанов в цилиндре пропускает, хорошо помогает наличие сырости в выпускном или во впускном коллекторе. Можно проверить и другим способом. Принцип будет один и тот же, а разница в том, что жидкость (бензин или керосин) заливается в коллекторы. Головка при этом стоит на боку. Естественно, что оценивают течь уже со стороны тарелок.

Притирка клапанов

Для того чтобы притереть клапана к головке в домашних условиях, потребуется дрель (желательно с реверсом) и специальная паста. Для проведения этой процедуры клапана придется рассухарить и снять. Кстати, заодно можно произвести замену маслосъемных колпачков, если в этом есть необходимость.

Также следует знать, в каких случаях притирка клапанов может не получиться. В том случае, когда на рабочих фасках имеются существенные изъяны (раковины) или когда седла были криво расточены (прирезаны), притереть клапана не получится. Первый верный признак этого – матовая полоска на фаске неравномерная или вовсе прерывистая. Тут выход простой, хотя и не совсем приятный – покупка новых деталей. Хотя, можно попробовать и проточить их на станке.

Какую притирочную пасту использовать

Наши деды изготавливали средство для притирки самостоятельно. Они собирали пыль под наждаками с алмазным кругом, после чего смешивали ее с маслом. Сегодня, благодаря прогрессу и развитию торговли, у автомобилистов имеется приличный выбор в специализированных магазинах. Поэтому у новичков возникает закономерный вопрос о том, чем притереть клапана, какой пастой. О цене речь не идет. Здесь каждый выбирает на свое усмотрение и в соответствии с возможностями. Гораздо важнее определиться с зернистостью и составом.

Очень часто в комплекте идут уже два тюбика, что облегчает задачу для покупателя. В магазинах часто встречается паста «ФАБО» в стилизованной (в форме клапана) упаковке. Кстати, название – это аббревиатура и расшифровывается как Финишная Антифрикционная Безабразивная Обработка. Эту пасту нужно использовать в качестве финишной, после того, как клапан будет притерт при помощи паст «Классическая» или «Алмазная», продающихся в такой же упаковке.

Кроме вышеупомянутой пасты в продаже есть средство ABRO Grinding Paste GP-201. В данном случае в одной упаковке будет сразу два варианта: крупнозернистая и мелкозернистая. Стоит намного дешевле ФАБО. Кроме того, эта паста подходит и для удаления ржавчины с любой металлической поверхности, а также для правки режущих инструментов. Одним словом, такая паста многофункциональная. Среднезернистую и мелкозернистую пасту в одной упаковке можно получить, купив Done Deal. Основа здесь – порошок карбида кремния. Также универсальное средство, пригодится в хозяйстве. А если есть вероятность и необходимость работать с хромированными поверхностями, то стоит обратить внимание на пасту PERMATEX. В любом случае, перед покупкой рекомендуется внимательно изучить инструкцию и уже потом делать выбор.

Теперь давайте ответим на вопрос, что делать, когда пасты нет. Иногда бывают такие ситуации, когда нужно притереть клапана если нет пасты. Что ж, в этом случае придется вспомнить дедовские способы, о чем уже говорилось выше или немного разнообразить их. Итак, если нет пыли с алмазного круга, то понадобится самая мелкая наждачная бумага. С нее нужно снять абразив и смешать его с моторным маслом или солидолом. В качестве финишной пасты используется паста ГОИ, смешанная с теми же смазочными материалами. Разумеется, качество обработки такими средствами будет намного ниже. Особенно, когда нет соответствующего опыта.

Подведем итоги

Итак, как видно из всего вышесказанного, притирка – процедура ответственная, трудоемкая, но крайне необходимая для хорошей работы двигателя не только после ремонта, но и после пробега свыше 60 000 километров. Невыясненным остался лишь вопрос: нужно ли притирать клапана на новой головке.

Что касается такого случая, есть два варианта: если головка абсолютно новая и приобреталась полностью укомплектованной, то можно не притирать. Во всяком случае, специалисты говорят, что делать это не обязательно. Однако если приобреталась головка отдельно от клапанов, то притирка понадобится. Опять же, в любом случае перед ее установкой герметичность прилегания тарелок можно всегда проверить уже известным способом, то есть при помощи заливания бензина или керосина в ГБЦ или коллекторы.

Источник

Притираем клапана ПРАВИЛЬНО!👍

ПРИТИРКА КЛАПАНОВ. КАК ПРАВИЛЬНО СДЕЛАТЬ? ☝️

Притирка клапанов ответственный этап ремонта двигателя. Расскажем какие инструменты необходимы и как правильно сделать притирку клапанов и проверить качество.
ИНСТРУМЕНТЫ ДЛЯ ПРИТИРКИ КЛАПАНОВ

Притирочная паста для клапанов.
притирочная паста для клапанов двигателя. Основное, что нужно купить — это притирочная паста. Она в процессе работы наноситься на кромку клапана и служит как мелкая шкурка, которая притирает клапан к его гнезду. Существует множество вариантов притирочной пасты. Например, такие как на рисунке в форме клапанов. Её следует выбирать из своих финансов и предпочитаемого производителя.

Притирочная паста отличается по степени обработки: от крупнозернистой (для первоначальной обработке) до мелкозернистой (для окончательной обработке). Последнюю рекомендуют специалисты по ремонту двигателей, т.к. с ней процесс пойдет быстрее. Все зависит не от самой пасты, а от состояния клапанов и фасок и правильности процесса. Для кого-то обычный тюбик притирочной пасты за 100 рублей сойдет, другим подавай только профессиональную.

Если делаете самостоятельно, то лучше начать с обычной притирочной пасты, не с самой дорогой. Если что-то пойдет не так, то докупить нужную в процессе.

«Шарошка» для снятия металла на клапанном гнезде.
дедовские шарошки для ремонта ГБЦДанный инструмент применяется для восстановления седел клапанов. Она представляет насадку для клапанного гнезда, сделанную по форме посадки клапана. Закрепляется как правило в дрели как сверло и имеет малые размеры.

Нужны ли шарошки для притирки клапанов? Смотрим на сёдла, которые запрессованы в головке. Если они не повреждены, то можно приступать к притирке, но если повреждены (прогаром), тогда нужно обработать специальными шарошками. В общем, технология такова — сперва лучше поменять направляющие клапанов, далее притирка.

Новые клапана.
Новые клапана не всегда нужны. Если обнаружили, что они несколько изогнуты, то попытка их выпрямить ни к чему не приведет, за исключением потраченных сил и времени. Более правильным будет направиться в «авто запчасти» и приобрести новый комплект клапанов для двигателя.

При замене клапанов обратите внимание на их качество. Высота всех клапанов должна быть одинаковой, на стержнях, торцах и рабочих уплотняющих фасках не допускается рисок и шероховатостей. Лучше перед установкой отполировать стержни до зеркального блеска. Полировке стоит подвергнуть также плоскость тарелки и «черную» шейку клапана, так он будет меньше нагреваться и обрастать нагаром. Уплотняющую фаску не трогайте, её надо только притереть к седлу.

Инструмент для притирки клапанов.
притирка клапанов с помощью дрелиМожно использовать для этих целей дрель и резиновый шланг. Процесс выглядит следующим образом: одеваем на дрель шланг (можно с помощью сверла, а закрепляем хомутами), а на этот шланг одевается клапан двигателя (крепим с помощью хомутов) с нанесенной притирочной пастой.

Далее вставляем клапан в гнездо и начинаем процесс притирки. Главное не давать максимальных оборотов дрели, процесс должен происходить на малых оборотах (400-500 об/мин). вк.ком/autobap Если больше оборотов, есть риск перегреть седла или пояски клапанов. Главное, в процессе притирки не совершать круговые движения, а имитировать работу клапана вперед и назад.

Данный способ притирки клапанов с помощью дрели не очень хороший, и занимает много времени.
ПРОЦЕСС ПРИТИРКИ КЛАПАНОВ ДВИГАТЕЛЯ

У клапанов и седел встречаются два вида дефектов: рабочие фаски покрыты раковинами и налетом нагара, но имеют правильную форму; рабочие фаски покрыты раковинами и нагаром, но их правильная коническая форма нарушена — на конической поверхности образовалась ступенчатая поверхность, а коническая фаска закруглилась.

В первом случае клапан достаточно притереть, во втором — перед притиркой рабочую фаску протачивают на токарном станке, а седло клапана обрабатывают коническими шарошками. Обработку седла начинают шарошкой с углом 45°, затем срезают верхний поясок седла шарошкой с углом 15°, после чего шарошкой с углом 75° снимают фаску в нижней части седла или шлифованием рабочей поверхности седла абразивными кругами с углами 45, 15 и 75° с помощью ручной дрели.

Притирают с помощью дрели, при вращении которой клапан автоматически повертывается в ту и другую сторону и постепенно вращается по окружности. Можно притирать ручной дрелью или отверткой, но это займет дольше времени.
На фаску клапана и седла для грубой притирки наносят слой притирочной пасты для клапанов. Клапан вращают на 120° и в противоположную сторону при легком нажатии на головку клапана на 90…100°.

Грубую притирку продолжают, пока не будут устранены все раковины и царапины, затем вытирают клапан и седло салфеткой. После окончательно притирают пастой до приобретения рабочими поверхностями равномерного матового цвета. Ширина притертой поверхности должна быть 1-1.5 мм.
МЕТОДЫ ПРОВЕРКИ КАЧЕСТВА ПРИТИРКИ

Чтобы узнать, выполнена притирка или нет — обратите внимание на поверхность клапана – на ней образуется дорожка серого цвета шириной около двух миллиметров. Если таковая имеется, значит, процесс притирки завершен.

нанесение пасты на клапана для притирки
Еще одной деталь — является использование масла, как финальной пасты. Его нужно нанести, предварительно смыв пасты всех слоев. Данная процедура позволяет определить степень притирки, поскольку все раковины, если они будут, будут видны.

Как бы не притирали клапана, двигатель все равно «доведет его под себя». Можно потратить уйму сил, обеспечить абсолютную герметичность, однако через пару часов работы мотора уплотнение клапанов ухудшится. Можно притереть клапаны небрежно, например керосин будет выступать из-под клапана, но не рекой. И через несколько дней работы мотора герметичность клапанов улучшится.

Если начать измерять их на протекание, то окажется что в обоих случаях мотор приработал клапаны до некого оптимального состояния. Поэтому «выделывания» с притиркой разными пастами, финишной доводкой пастой ГОИ можно назвать лишней тратой времени.

Источник

Капитальный ремонт (часть5). Притирка и регулировка клапанов. Как засухарить клапана.

Всем привет!
Многие, когда перебирают двигатель не уделяют должного внимания притирке и регулировке клапанов. Мол, все же нормально работало, зачем их трогать? Если вы вскрыли двигатель, то трогать их обязательно надо! Это гарантирует безболезненный ремонт, после которого не придется вновь все разбирать.

Очистка клапанов:
Перед притиркой обязательно надо почистить клапана. Я зажимал в дрель и счищал нагар с выпускных всякими абразивными и острыми приспособлениями)) Впускные обычно не загаживаются и их достаточно пройти мелкой наждачкой.
Итак, результат

После очистки выпускных клапанов, понял что им хана, ибо раковины уже конкретные. Впуск оказался в идеале.

Можно конечно нарезать новую фаску под 45, но после такого ремонта вы скоро опять будете снимать голову)))
Так что я запасся новыми выпускными клапанами, чтобы уж наверняка 😀

Обязательно замеряем люфт клапанов в направляющих! Если не в допуске, меняем на новые. Если оставите разбитые направляющие, то маслосъемные колпачки долго не проживут.

Для притирки использовал классическую пасту. Она мелкоабразивная и подходит в самый раз для целых клапанов. Главное не берите алмазную, запорете и фаску на клапане и седло.

Поскольку притирать совсем немного, в ход пошел шуруповерт с гибким шлангом:)) Можно использовать реверсивную дрель на малых оборотах, но это если нужно много снимать. В моем случае впуск притирался очень быстро. На выпуске надо было притереть именно седла, поскольку клапаны новые и притираются быстро.

Вот, кстати, седло прогоревшего клапана. Видно прилипший ошметок, возможно остался от самого клапана.

Смазываем направляющую, вставляем клапан и начинаем вращать используя реверс. Давить сильно не надо.

Фаска должна быть однородная по всей длине, как на клапане, так и на седле.
ГБЦ держал на боку, чтобы абразив ненароком не попал в направляющую. После притирки клапана тщательно протираем весь абразив.

На выпускных седлах видно много артефактов, их и нужно убрать

Притираем, вытираем все, смотрим. Если остались артефакты, притираем еще.

Как то так притираются клапаны. После притирки проливаем их со стороны входных и выходных каналов. Если в течении 30сек не потеют, то все норм. Проливать сверху считаю бредом, ибо такой замер абсолютно не показателен.

Как засухарить клапана без инструмента:

Способ конечно не новый, но мало кто о нем знает 😀

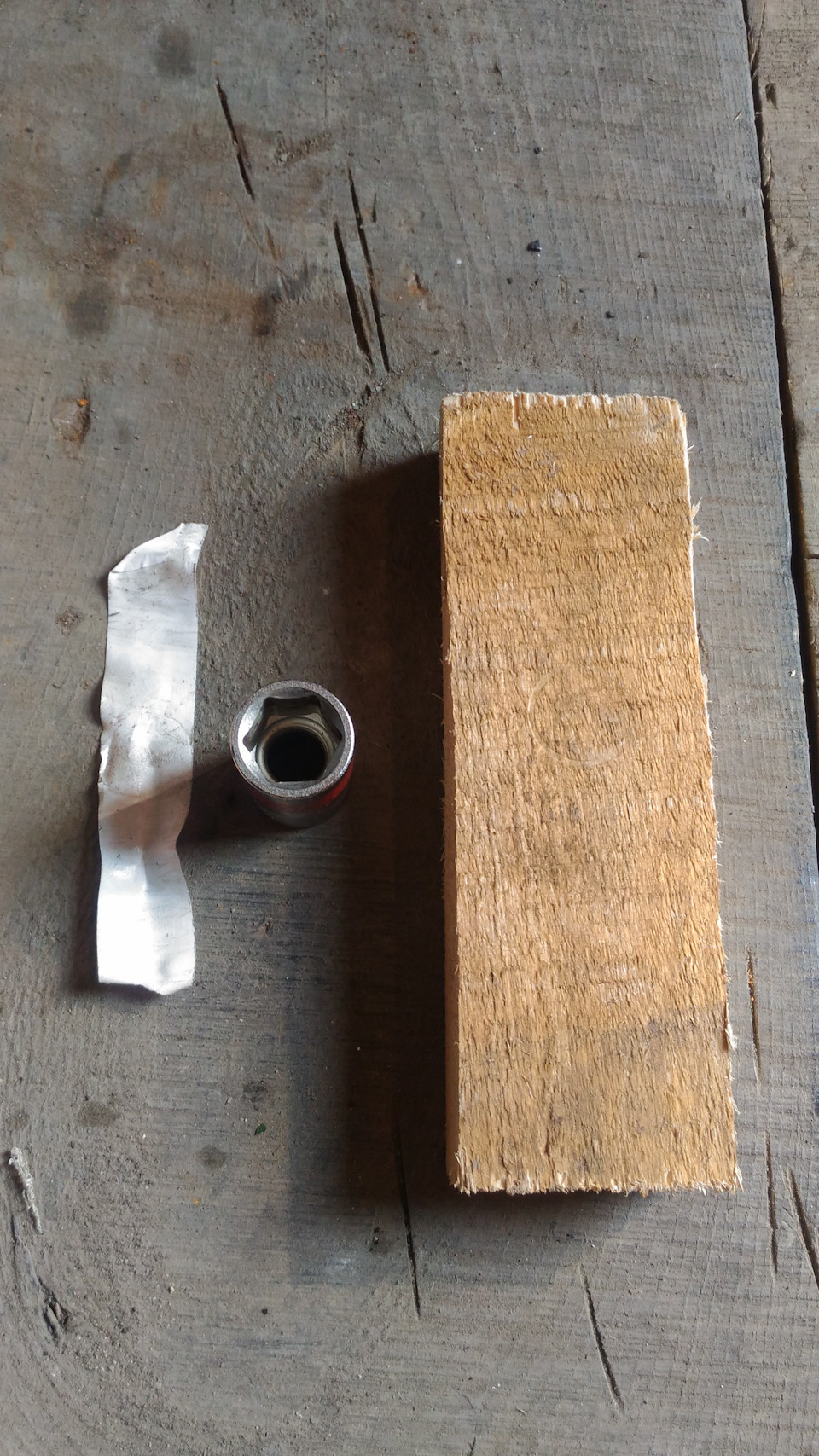

Понадобится:
— плотная изолента (не дает сухарям убегать)
— головка под размер тарелочки (в моем случае на 15)
— какой-нибудь брусок, которым можно давить на головку ( деревянный! :))))

Берем пружину с тарелкой, вставляем сухарики и сверху плотно наклеиваем изоленту

Вставляем клапан, надеваем на него маслосъемный колпачок и накрываем все это дело уже подготовленной пружиной с сухарями. Давим сверху через головку на пружину до момента, пока сухари не встанут на свое место на клапане. После, немного ударяем по тарелке, через проставку, чтобы сухари хорошо сели на место. Все!

Времени на засухарку таким способом уходит около 15мин.

Регулировка тепловых зазоров клапанов:

— вставляем регулировочные стаканчики на свои места
— накидываем распредвалы и затягиваем (не затянутый распред даст погрешность в пару соток, так что точить придется с этим учетом)
— промеряем зазор стаканчик-кулачек

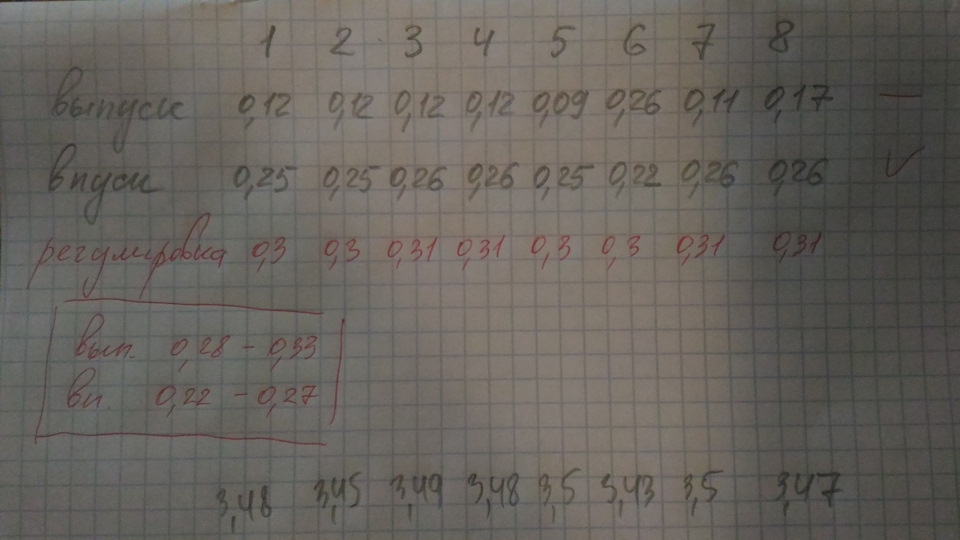

Рисуем таблицу:

Как видно из таблицы, впуск в норме, а вот выпуск зажат аж на пару десяток.
Красным выделены уже отрегулированные зазоры.

Разбираем все обратно)) и промеряем стаканчики

Записываем на сколько какой нужно проточить и точим. Либо сами, либо относите токарю.
Я собрал супер стенд для проточки 😀

Занятие муторное, занимает не мало времени. В итоге, все зазоры выведены в идеал.

На этом пока все, подписывайтесь и следите за новостями :))

Источник

Как правильно притирать клапана

Мастера в мелких мастерских и некоторые самоучки часто после ремонта ГБЦ выполняют притирку клапанов своими руками и убеждают автовладельцев, что это обязательная процедура. Со стороны притирка клапанов действительно выглядит логичным завершением работы — соединение получается герметичным и теоретически не дает маслу попадать в камеру сгорания или в выхлопную систему. Но на практике притирка — это нарушение техпроцесса, двигатель с такими клапанами работает неправильно. В статье рассказываем, что происходит с клапаном после притирки и как правильно обработать контактные поверхности.

Как работает классическая (неправильная) притирка клапанов

Поверхности притирают в процессе ремонта ГБЦ, если выявляют нарушение герметичности соединения. Для этого блок переворачивают, заливают в цилиндры керосин и следят за уровнем — жидкость убывает там, где соединение негерметично. В этих цилиндрах проводят притирку клапанов. Технология максимально простая, поэтому на притирку клапанов своими руками цена небольшая. Порядок работ:

Подготовка. Перед обработкой пастой снимают слой нагара с фасок тарелки клапана и седла, удаляют слой поврежденного металла. На поверхности не должно остаться подгоревших участков, трещин, деформаций.

Нанесение пасты. Используют абразивную пасту для грубой и тонкой шлифовки. Средство наносят только на контактную поверхность.

Притирка. Стержень вставляют посадочное место, захватывают с обратной стороны специальным приспособлением для притирки клапанов. Инструмент может быть ручным, но иногда чтобы закончить поскорее, выполняют притирку клапанов дрелью. Механик прижимает клапан к седлу и крути его, пока не раздастся характерный «металлический» звук.

Удаление абразива. Пасту смывают с обеих поверхностей.

Проверка. Герметичность обычно проверяют тем же способом — заливают в блок керосин. Если соединение притерто недостаточно хорошо, процедуру повторяют.

Обратите внимание — эта технология устарела, так притирают клапана только когда нет профессионального оборудования для обработки поверхностей. Притирка вредит двигателю, приводит к неправильной работе и ускоренному износу деталей. В современных сервисных центрах так уже не делают.

Чем опасно классическое притирание

1. Шаржирование фаски седла. Часть абразива вдавливается клапаном в более мягкий материал седла и остается в нем. По-научному эффект называется шаржирование — такая технология используется в промышленной притирке, но только при раздельной доводке, а не на детали, которая будет участвовать в дальнейшей работе узла. В результате седло становится абразивным инструментом и ускоряет износ клапана.

2. Изменение углов рабочих поверхностей. В новом двигателе угол наклона фаски тарелки на полградуса больше угла фаски в седле. Конструкторы не зря сделали такую разницу — во время температурного расширения диаметр тарелки увеличивается и клапан более плотно прилегает к посадочной поверхности. Если притереть соединение с абразивной пастой, угол теряется — когда мотор прогревается, тарелка прижимается к седлу только одной точкой плоскости. В результате — ускоренный износ, снижение герметичности.

Процедура с использованием абразивных паст не применяется в профессиональных сервисных центрах, такую технологию не рекомендуют производители. Сегодня притирают клапана только от безысходности — когда нет подходящего профессионального инструмента.

Как правильно подогнать клапан и седло

Точно выполнить фаски рабочих поверхностей можно только на специальном оборудовании, с использованием точных инструментов:

Станок для шлифовки тарелки клапана под определенным углом.

Станок для нарезания профиля седла специальными резцами.

Вакуумная установка для проверки герметичности.

Седло и клапан обрабатывают отдельно на специализированном оборудовании, затем узел собирают и проверяют на герметичность. В сервисном центре «Моторные технологии» используют вакуумный тестер, который подключается к коллектору и точно имитирует давление в цилиндре. Если фаски не совпадают — значит соединение пропускает воздух и нужна повторная обработка. Важно не превышать заводских установок по разреженности, чтобы тарелка не вжималась в посадочное место.

Источник

Как притереть клапана своими руками?

Чтобы притереть клапана, не обязательно ставить свою машину на долгий ремонт в автомастерскую, и надеется, что, мастера сделают всё на «отлично», а не спустя рукава. Эту процедуру можно проделать самостоятельно при наличии желания и необходимого инструмента. Более того, большинство настоящих автолюбителей, предпочитают делать ремонт и настройку механизмов (агрегатов) своими руками. Это гарантирует качество работ и доставляет моральное удовлетворение водителю.

Что такое притирка клапанов и для чего она нужна?

В большинстве отечественных автомобилей, особенно старого образца, 1970–1991 годов, стоят четырёхцилиндровые, восьми клапанные двигатели. То есть, на каждый цилиндр приходится по два клапана – впускной, впускающий в камеру сгорания горючую смесь, и выпускной, выбрасывающий отработанные выхлопные газы в коллектор.

Клапан автомобиля, похож на гвоздь с широкой шляпкой, которой он и затыкает отверстие в камере сгорания. Шляпка или правильнее – тарелка клапана плотно прилегает своим краем (фаской) к седлу – кромке отверстия, в которое он установлен. Чем чище и ровнее края тарелки и седла, тем лучше клапан закрывает отверстие, а значит мощность двигателя, без потерь, направляется на движение поршней.

Со временем, края тарелки и седла покрываются копотью и нагаром, что нарушает герметичность камеры сгорания. Это отрицательно сказывается на мощности и экономичности двигателя, увеличивается расход масла.

Если не чистить регулярно клапана, то раскалённые выхлопные газы, рано или поздно расплавляют саму тарелку, приводя клапана в негодность, а следовательно и весь двигатель.

Так как процедура снятия головки двигателя довольно трудоёмкая, имеет смысл объединять работы, проводимые с её узлами и деталями. Например, при замене прокладки головки двигателя, можно заодно поменять маслосъёмные кольца на поршнях и почистить клапана.

Необходимость чистки определить визуально трудно, но есть простой способ понять насколько это необходимо. Нужно налить в камеры сгорания, прямо на тарелки клапанов, керосин или бензин и оставить их так на 12 часов. Если жидкость за это время вытекла, то это означает что она просочилась между тарелкой и седлом, а значит чистка и притирка необходимы.

В целом же, считается, что клапана нужно чистить и притирать каждые 50000 км пробега. Но и эта цифра неточная, так как играет роль манера использования двигателя, ведь он может работать при сильных, спортивных нагрузках, а может и в щадящем режиме на хорошем, чистом топливе.

Что необходимо для притирки?

Притирать клапана можно несколькими способами, в зависимости от выбранного понадобится и соответствующий инструмент. Это может быть обычная электродрель, специальный пневматический инструмент или ручная фреза. Соответственно понадобится специальная притирочная паста, состав которой аналогичен тому, что применяется ювелирами для шлифовки металлов.

Способы притирки

Существует несколько способов притирки. Каждый имеет свои особенности, которые описаны ниже.

Ручные фрезы

Ручная фреза представляет собой палочку с присоской на конце. Процедура проста, как добывание огня. Резиновая присоска устанавливается на тарелку клапана, фаска тарелки и седло предварительно обрабатываются специальной притирочной пастой и начинается вращение полоски между ладонями – влево, вправо. На нормальный клапан, обычно уходит от 15, до 20 минут.

Применяют такой способ самые настоящие ценители раритетных авто, получая от этого процесса моральное удовольствие. При таком способе притирки невозможно испортить саму тарелку, шток клапана или седло. Визуально, после обработки фаска тарелки становится матовой, как и седло.

Станки

Существуют специальные мобильные станки для притирки клапанов. Применяют их профессиональные автослесари, в своих мастерских. Это устройства типа: VM1150, VM1200, VM1350, VM1500 или VM1600. Отличаются они размерами обрабатываемых тарелок и глубиной погружения. Есть также специальные стенды для притирки клапанов, типа Р-23.74, они способны обрабатывать сразу по 8 клапанов, и рассчитаны на самые разные модели автомобилей – от легковых до большегрузов.

Верстак и трубка с Т-образной ручкой

Трубка с Т-образной ручкой – ещё одно устройство используемое для бережной притирки клапанов раритетных авто. В данном случае на конце трубки имеется крепление для стержня, а за ручку производится вращение клапана в седле. Способ не терпит спешки и силы. Он снимает минимальный слой с хрупкой и тонкой тарелки клапана. Но времени при таком способе затрачивается довольно много.

Использование дрели

Использование электрической дрели – самый спорный способ в среде профессиональных автомастеров. При этом способе шток клапана зажимается в самом патроне дрели или через гибкий резиновый шланг. Дрель при этом должна быть реверсивной, с возможностью вращать шток в обе стороны на сверхмалых скоростях. Несомненно, данный способ значительно сокращает время на притирку – на один клапан уходит от 1 до 2 минут. Но есть риск поцарапать тарелку или седло, оставить на них глубокие царапины или вообще, сломать шток клапана.

Важно! Выполнять притирку с помощью электрической дрели могут только профессионалы, на глаз способные определить качество и обладающие твёрдой рукой, привычной к работе с данным инструментом.

Какую притирочную пасту использовать?

На заре автомобилестроения для притирки клапанов использовалась пыль от алмазных кругов, смешанная с машинным маслом. На сегодняшний день данные смеси заменяются разнообразными пастами для притирки. Отличаются они содержанием абразивных элементов, размеров фракций и соответственно ценой.

Выбирается паста в зависимости от степени загрязнения, качества и марки металла клапанов, года выпуска и модели двигателя. Также имеет значение способ притирки – ручной или механический.

Немаловажный фактор выбора пасты – это опыт мастера. К примеру, новичок, используя крупнозернистую пасту, может легко испортить клапан или седло. Поэтому для начинающих мастеров рекомендуется применять мелкозернистую пасту, при этом на притирку таким средством времени уходить будет больше.

В автомобильных магазинах для первичной притирки продается крупнозернистая паста под названиями «Классическая» или «Алмазная». Для финишной притирки используется паста «ФАБО» – финишная антифрикционная безабразивная обработка. Эта паста продаётся в комплекте из двух тюбиков, с крупными фракциями и шлифовочная.

Существуют и многофункциональные пасты типа «ABRO Grinding Paste GP-201». Ей можно не только шлифовать клапана, но и очищать металлические детали от ржавчины и даже использовать для заточки режущих инструментов, например, рубанков. Её цена намного ниже специальной «ФАБО», так что, как говорится, в хозяйстве пригодится.

Пасты «PERMATEX» или «Done Deal» используются также для полировки хромовых деталей, так как в их составе не технический алмаз, а карбид кремния.

Важно! Перед покупкой пасты, нужно внимательно прочитать её состав и спектр применения.

Если ремонт застал водителя без пасты, а притирку отложить невозможно – двигатель уже разобран, можно смешать с маслом абразив счищенный с обычной, мелкой шкурки, а для финишной полировки использовать пасту Государственного Оптического Института или более известную под названием, паста ГОИ.

Проверка качества притирки

Как уже упоминалось, только профессионал сможет на глаз понять, насколько качественна была проведена притирка клапанов. Но даже они, проверяют притирку тарелки с седлом с помощью керосина, бензина или просто солярки. Для этого головка цилиндров устанавливается строго горизонтально на ровной поверхности, а в цилиндры наливается жидкость. Если через 12 часов в одном из цилиндров уровень керосина значительно уменьшился, придётся повторить притирку обоих клапанов ещё раз. Если клапанов в цилиндре 4, то есть 2 впускных и 2 выпускных, то притирку надо будут повторить на всех 4.

Есть мнение, что притирку клапанов, нужно делать не только после 50000-60000 км пробега, но и на новых автомобилях. Понятно, что процедура не требуется на бюджетных седанах или других обычных машинах. Но она обязательна, на спортивных болидах, так как там, играет роль, каждый кПа компрессии, каждая лошадиная сила. Так что, при подготовке спортивного автомобиля к гонкам, без притирки клапанов не обойтись. И вот тут проверка заключается не только в визуальном или керосиновым тесте, но и на гоночном треке.

Источник

Как притереть клапана в домашних условиях

Ремонт двигателя со снятием ГБЦ зачастую требует притирки клапанов. Что это за процедура, каким способом определить ее необходимость и как притереть клапана в домашних условиях – читайте ниже.

Зачем нужно притирать клапана

Немного теории. Клапаны открывают и закрывают каналы подачи топливно-воздушной смеси и отвода отработавших газов. Чем надежнее запирает клапан канал, тем полноценнее в моторе проходит газообмен. Двигатель работает в штатном режиме и выдает номинальную мощность.

Контактная поверхность клапана с головкой блока выполнена в виде кольцевой фаски с углом наклона от 30 до 60 градусов по отношению к плоскости соединения ГБЦ с блоком цилиндров. В заводских условиях эти две поверхности прирабатываются индивидуально для каждой контактной пары. В итоге клапан в закрытом состоянии настолько плотно прилегает к посадочной поверхности в головке блока (седлу), что полностью исключает прорыв газов.

фаска клапана

Со временем седла в головке блока и рабочие поверхности на клапанах перестают плотно прилегать друг к другу. На них появляются раковины, сажевые и маслянистые отложения. Из-за этого клапаны не обеспечивают полную изоляцию камеры сгорания, происходит частичный прорыв газов. Это снижает мощность и КПД двигателя, повышает расход топлива и ускоряет загрязнение и износ мотора.

Как понять, что клапана нуждаются в притирке

Первичная проверка проводится без демонтажа головки блока цилиндров. На недостаточную плотность прилегания клапанов к седлам косвенно указывают следующие признаки:

Все эти признаки не говорят однозначно о проблемах в клапанной системе. Подобные явления наблюдаются и при общем износе поршневой группы. Однако вышеперечисленные признаки указывают как минимум на необходимость проверки ГРМ и КШМ.

Следующий этап диагностики проходит после демонтажа ГБЦ. До рассухаривания клапанов можно проверить их на герметичность с помощью любой проникающей жидкости (растворителя, бензина, ацетона и т. д.). Укладываем головку блока на бок и заливаем в окна жидкость. Если на поверхности клапанов появляется жирный след от прошедшей между седлом и клапаном жидкости – требуется притирка. Если жидкость проливается заметным потоком – велика вероятность, что клапан прогорел. Прогоревший клапан притереть не выйдет. Потребуется его замена.

После рассухаривания осматриваем фаски на клапанах и седлах. Рабочая фаска должна иметь по всей окружности матовый оттенок. Причем толщина фаски с плотным прилеганием не имеет большого значения. Главное – чтобы она была непрерывной. Это указывает на плотность закрытия клапана.

Если фаска на клапане и блоке испещрена раковинами и нагаром – клапан нужно притереть. Обычно практикуется такой подход: даже если один клапан нуждается в притирке – профилактически прорабатывается вся головка.

Собираем все необходимое для притирки

Притирка клапанов в домашних условиях не требует специфичных навыков, специализированного инструмента и крупных вложений. Ниже приведен перечень необходимого инвентаря и материалов.

Инструмент для притирки можно изготовить из подручных материалов. Для начала смотрим на тарелку клапана. У некоторых двигателей в ней выполняется проточка для упрощения притирки. Если проточка есть – притирать будем с внутренней стороны ГБЦ. В качестве приспособления для притирки ищем любой подходящий под эту проточку инструмент (отвертку, биту шуруповерта, стамеску и т.д.). Вставляем подходящий инструмент в проточку и с легким нажатием будем вращать клапан в седле с периодическим изменением направления.

Ручной инструмент для притирки работает по такому же принципу. Нужно из стального прута (или толстой медной жилы) с диаметром, сопоставимым с толщиной стержня клапана, выгнуть некое подобие стержня с ручкой. Закрепляем шланг на конце прута хомутом. Второй конец шланга соединяем со стержнем клапана.

Вместо шланга можно использовать кусок трубки из мягкого материала (например, меди или алюминия). Один конец трубки заклепываем или зажимаем хомутом на сверле или прутке, а на втором конце делам несколько разрезов вдоль оси. Это позволит надежно закреплять трубку на стержне хомутом и быстро переставлять инструмент на другой клапан.

Как правильно притирать клапана

После рассуханивания внимательно осматриваем клапан на наличие прогаров. Прогоревший клапан притирать нет смысла, его проще заменить. Также проверяем осевое биение стержня во втулке. Если клапан болтается, то смотрим на его стрежень. Заметная глазом выработка на стержне также недопустима. Если же стержень целый, но люфт есть, то дополнительно потребуется заменить втулки. Притирка клапанов с разбитыми втулками не имеет смысла.

Перед началом притирки очищаем поверхности фасок от нагара по максимуму. После этого наносим на фаску клапана небольшой слой притирочной пасты. Вставляем клапан во втулку на головке блока и с обратной стороны соединяем стержень с нашим инструментом. Делаем небольшой натяг и начинам вращать клапан в головке блока. Не нужно создавать большое прижимное усилие: можно прорезать в седле слишком глубокую фаску.

Нельзя притирать фаску только в каком-то одном положении. Клапан должен надежно приживаться к седлу при любом угле поворота. Дело в том, что при работе ГРМ клапаны постоянно проворачиваются в седле. И если притирку делать без периодического поворачивания, то капаны будут прилегать плотно и обеспечивать герметичность только в каком-то одном положении.

Как долго притирать? Однозначного ответа на этот вопрос нет. Все зависит от изначального повреждения фасок, зернистости пасты, силы прижатия и интенсивности процесса. Общие рекомендации таковы:

В среднем весь процесс притирки одного клапана занимает от 5 до 15 минут. В некоторых случаях, при наличии на фасках глубоких борозд и раковин, один клапан придется притирать до часа.
В конце процедуры обязательно тщательно промойте головку и клапан от пасты.

Понравилась статья? Поделитесь в соц. сетях:

Источник

Притирка клапанов на примере автомобилей ВАЗ

Каждый владелец автомобиля марки ВАЗ, предпочитающий собственноручно заниматься ремонтом своего автомобиля, рано или поздно столкнётся с необходимостью притереть клапаны газораспределительного механизма. Вопрос для многих насущный и требующий внимательного изучения, после чего вполне можно будет справиться с задачей собственными силами, не прибегая к помощи автомастеров.

Для чего нужно притирать клапаны

Приведённые ниже способы решения задачи ориентированы в большей мере на владельцев ВАЗовской классики (ВАЗ 2101–2106), но и в случае с моделями ВАЗ 2108–2109 процесс мало чем будет отличаться. Во многих пунктах он вообще универсален.

Чаще всего с необходимостью притирки клапанов сталкиваются при капитальном ремонте двигателя. Заменены поршневые кольца с прокладками, установлены прочие важные компоненты, так что теперь самое время проверить клапаны на герметичность: так выявляется необходимость их притирки.

Следует также помнить, что эта процедура будет нелишней и при проведении иных ремонтных работ. В частности, тех, при которых происходит демонтаж блока цилиндров. Всегда лучше перестраховаться.

Почему важно поддерживать правильный уровень компрессии в двигателе

Одной из важнейших качественных характеристик работы мотора является наличие в камерах сгорания цилиндров рекомендуемого производителем уровня компрессии. Зависит эта характеристика от:

В идеале во всех цилиндрах компрессия должна быть на одном уровне. А так как износ компонентов поршневой группы практически одинаков, то факт обнаружения в цилиндрах отличной друг от друга компрессии может свидетельствовать о плохой работе клапанов.

По величине компрессии можно предварительно судить о состоянии двигателя: если в цилиндах она неодинакова, пора притирать клапаны

Когда пора задуматься о притирке

Признаки появления неисправности может заметить даже начинающий автолюбитель:

Сам же процесс притирки состоит в том, что рабочая область клапана на тарелке притирается к своему посадочному седлу.

Как проверить клапаны ВАЗа на герметичность прилегания

Опытные автомеханики рекомендуют проверять герметичность соединения следующим образом:

Основные методы притирки

Притирать клапаны можно с использованием специализированного оборудования или подсобного инструмента:

Автоматизированный процесс притирки клапанов на станке

Если в гараже есть ручной фрезерный станок, притирка клапанов может быть выполнена качественно и оперативно

Специальный ключ для ручной притирки клапанов упростит ручную работу

Притираем клапаны в домашних условиях

Чтобы провести работу быстро и получить качественный результат, необходимо соблюдать такую последовательность действий:

Видео: притирка клапанов вручную без инструментов

Метод сам по себе довольно утомительный. Зато позволяет полностью контролировать процесс притирки и отслеживать получаемый результат.

Берём в руки шуруповёрт

Так как далеко не все располагают нужным количеством свободного времени, терпения и усидчивости, народными умельцами был внедрён ещё один метод с использованием шуруповёрта.

Ещё часто рекомендуют дрель, но у её патрона значительно выше обороты вращения, что не лучшим образом может сказаться на итоговом результате. Так что если всё же останавливаться на дрели, то брать нужно инструмент с возможностью регулировки оборотов и функцией реверса. Притирать клапаны в данном случае можно либо через камеры сгорания, либо просто сверху.

Притирка клапанов со стороны камеры сгорания

Работа выполняется в такой последовательности:

Как притереть клапаны сверху

Минимально-необходимый инструмент для притирки клапанов дрелью

Видео: как притереть клапаны дрелью

Нюансы, о которых стоит знать

Опытному ремонтнику приведённые ниже советы могут показаться излишнимися, но начинающему мастеру стоит обязательно запомнить следующее:

Притирка клапанов осуществляется с использованием различных абразивных паст

Проверка качества выполненной работы

Проверить, насколько герметично прилегают клапаны можно, как уже говорилось вначале, при помощи керосина. Это самый распространённый метод. Клапаны собираются, на них устанавливаются пружины, затем блок головок переворачивается так, чтобы камеры сгорания смотрели вверх. После этого головка цилиндра, где надо проверить притёртые клапаны, заполняется керосином. Если по прошествии 10–15 минут протечек не произошло, то можно переходить к притирке следующих «клиентов».

Не менее надёжным будет использование вакуум-тестера. Прибор подключается к отверстиям со стороны впускного и выпускного коллекторов. Если показания манометра ниже необходимых, значит, плотность прилегания клапанов недостаточна и нужно повторить их притирку.

Есть ещё метод с применением карандаша. Для этого на рабочую кромку седла клапана вдоль всей окружности наносятся линии. Следующим шагом будет установить клапан на своё место, прижать его и провернуть пару раз по часовой стрелке и обратно. После этого достаём клапан и смотрим на сделанные карандашом отметки. Всё в порядке, если линии исчезли и поверхность закрасилась равномерно. При наличии неровностей притирку следует продолжить.

Наглядное сравнение притёртого и непритёртого клапанов

Небольшое отступление о притирочных пастах

Как ни притирай клапаны, но нужно ещё понимать, что двигатель автомобиля всё равно «доведёт их под себя». Можно потратить кучу времени и сил, добиваясь идеального результата, а после запуска мотора (спустя несколько часов) герметичность клапанов станет хуже. А можно всё небрежно и по-быстрому сделать, а через некоторое время плотность прилегания клапанов только улучшиться.

В итоге окажется, что двигатель приработал клапаны до некоего своего «удобного» состояния. Вследствие этого бытует мнение, что возня с разными пастами и прочей финишной доводкой до идеального результата является не чем иным, как пустой тратой времени.

Вовремя и правильно проведённая притирка клапанов обеспечит чёткую и выверенную работу двигателя. При капитальном ремонте эта процедура одна из обязательных к исполнению. Задача не является особо сложной, кроме того, всегда можно обратиться за советом к более опытным товарищам или мастерам.

Источник

Правильная притирка клапанов: как, когда и чем притирать клапаны двигателя автомобиля

Притирка клапанов должна выполняться при каждом ремонте деталей двигателя автомобиля. Этот процесс позволяет двигателю не потерять мощность. Устранение дефектов клапанов также позволяет уменьшить расход топлива. Как правильно проводить притирку клапанов – разберемся ниже.

Притирка клапанов: как выглядит и зачем нужна

Притирка клапанов обеспечивает плотное прилегание впускных и выпускных клапанов двигателя к седлам. При правильном выполнении она обеспечивает герметичность цилиндров камеры сгорания, не выпускает из нее газы. Это увеличивает коэффициент полезного действия двигателя, его мощность, повышает уровень компрессии. Благодаря этому повышаются технические характеристики силового агрегата.

Для проведения процедуры необходимо демонтировать головку блока цилиндров. Для непосредственной притирки понадобятся следующие инструменты:

Метод ручного выполнения процедуры очень затратен по времени и по силам. Механизированная притирка выполняется гораздо быстрее. Но при использовании подручных средств процесс требует внимательности и опыта: без специализированных машин есть риск повредить клапаны. Процесс притирки должен выполняться при снятом двигателе, демонтированных из него клапанах. Их пружины и так называемые «сухари» (вспомогательные клапанные фиксаторы) тоже должны быть сняты.

Приспособления для притирки клапанов

Для выполнения процедуры используются ручные устройства, дрель, шуруповерт или пневмомашины. В зависимости от наличия средств на покупку специального инструмента можно выбрать профессиональные притирочные машинки с различными характеристиками или воспользоваться дрелью, шуруповертом, кустарно сделанным притирочным устройством. Можно также сделать приспособление для такой работы самостоятельно. Для этого нужно использовать следующие детали:

Из предметов из списка можно самостоятельно создать подходящий инструмент. Делается это следующим образом:

Такие инструменты сейчас можно найти в продаже. Но стоимость их самостоятельного изготовления в разы ниже, чем цена приспособления в магазине.

Дрель

Дрель считается допустимым инструментом для данной работы при ее использовании на низких оборотах. Профессионалы не рекомендуют ее использование. Популярность этого инструмента обеспечивается его доступностью и высокой скоростью выполнения работ этим методом.

Обратите внимание! Высокие обороты могут повредить механизм, оставить на нем риски, сместить пятно контакта деталей, что приведет к поломке.

Процесс выполнения работ при использовании дрели следующий:

После завершения работы нужно очистить части двигателя от остатков пасты и грязи. Сделать это можно с помощью ветоши и растворителя.

Помните! Необходимо стереть все остатки веществ, чтобы ничего не мешало плотному прилеганию частей двигателя друг к другу.

Шуруповерт

Принцип работы шуруповертом схож с проведением процедуры с помощью дрели. Этот инструмент также является допустимым. Однако многие механики критикуют использование дрели и шуруповерта. Недостаток опыта при выполнении работ может пагубно сказаться на дальнейшем функционировании двигателя и потребовать его ремонта или замены отдельных частей. Процедура производится в следующем порядке:

Проверить качество проведенной процедуры можно с помощью графита. Нанесите его на фаску и проверните деталь в седле. Если графит стерся за один проворот, процедуру можно заканчивать. В противном случае ее нужно повторить.

Ручная притирка

Использование ручных инструментов для проведения этой операции снижает до минимума риск повреждения клапана. Такие приспособления можно купить в магазинах автоинструментов или сделать самостоятельно. Хотя процесс работы с ручным инструментом сильно снижает риск повреждения деталей, он требует опыта. Кроме того, ручная работа такого характера отнимает много времени и сил: примерно 15-20 минут необходимо на шлифовку одной детали.

Клапан необходимо полностью очистить от нагара, прежде чем начинать шлифовку. Использовать для этого можно абразивные поверхности, чистящие средства. Счистить нужно всю грязь, налет и смазку.

Вручную сделать соединение более герметичным возможно следующим образом:

Использование мелкозернистой пасты необходимо начинать только после того, как затвердеет и зашлифуется крупнозернистая паста. После шлифовки мелкозернистой пасты можно провести первую проверку результата работы: для этого достаточно нанести графит на фаску. После этого деталь нужно поместить во втулку и провернуть. При хорошей шлифовке один проворот полностью стирает графит. Если этого не происходит, необходимо продолжать шлифовать деталь.

Важно! Не забудьте после окончания зашлифовки поверхностей обработать их керосином и удалить остатки пасты и грязи, смазать моторным маслом детали и установить их на посадочные места в головке блока цилиндров.

Пневмомашинка для притирки клапанов

Существуют два вида пневмомашин для проведения этой процедуры. Они различаются по принципу действия:

Пневмомашина с вращением

Этот прибор имеет следующее устройство. Его двигатель соединен со штифтом, который вращается благодаря энергии сжатого воздуха. К штифту прикрепляется специальная присоска. Она закрепляется на тарелке клапана. Сжатый воздух вращает клапан и двигает его вперед-назад. Смена направления вращения происходит после поворота примерно на 75 градусов. Прибор самостоятельно контролирует угол наклона детали, частоту вращения. Среди плюсов такой пневмомашины – удобство использования, возможность использования при отсутствии специальных навыков, высокое качество проводимых работ.

Пневмомашина с пристукиванием

Это устройство имитирует механизм работы двигателя. Это наиболее безопасный способ проведения работ такого характера. присоска устанавливается на штифт, который соединен с двигателем и работает благодаря силе сжатого воздуха. После этого присоска крепится на тарелке клапана. После запуска устройства оно двигает деталь вперед-назад, так, как она двигается при реальной работе силового агрегата машины. Главными преимуществами такого агрегата можно назвать возможность использования при отсутствии опыта, отсутствие риска поломки или повреждения частей двигателя, высокая точность притирания.

Даже при использовании специализированных пневмомашин необходимо очистить детали перед притиранием. Сделать это можно с помощью очистителей, в роли которых могут выступать абразивные поверхности, чистящие средства. При притирке нужно также использовать пасту. Ее остатки после завершения необходимо удалить.

Что выбрать

Выбор устройства должен осуществляться в соответствии с определенными параметрами. В таблице ниже представлены характеристики устройств, указанных в статье, по следующим признакам:

Исходя из характеристик инструментов для притирки была составлена следующая сравнительная таблица.

Профессиональные пневмомашины являются лучшим выбором для проведения процедуры. Однако их стоимость не позволяет использовать их автолюбителям и непрофессиональным автомеханикам. Притирать части двигателя друг к другу можно и без них. Главное, соблюдать осторожность и действовать аккуратно, чтобы не повредить механизм кустарными приборами.

Как сделать притирку клапанов пошагово

Притирание клапанов в зависимости от выбранного для использования устройства выполняется по-разному. Однако есть общие моменты, которые необходимо учитывать при проведении процедуры.

Проверка притирки

После завершения притирания агрегатов друг к другу необходимо проверить качество проведенной процедуры. Проверить это в процессе можно с помощью графита, чтобы выявить, насколько точно произведено притирание. Для проверки используется бензин или керосин. Второй предпочтительнее, потому что он более текучий и менее вязкий. Существует несколько способов проверки. Не все они обеспечивают гарантию правильности проведенной процедуры.

Способ первый

Головку блоков цилиндров после окончания притирания нужно положить набок, так, чтобы отверстия колодцев были направлены вверх. В таком положении крышки притертых частей будут расположены вертикально. Для наглядности необходимо полностью высушить их компрессором. После этого в отверстия вверху нужно налить бензин или керосин.

Если притирание было произведено правильно, жидкость не будет протекать через отверстия. Однако такой способ не гарантирует полную герметичность клапанов. Для двигателей с ЕГР этот способ также не сработает: они имеют специализированные клапана, через которые жидкость в этом случае будет протекать.

Если керосин просачивается даже в небольшом количестве, необходимо продолжить притирание или выполнить другие ремонтные работы.

Способ второй

Этот способ является универсальным. Он подходит для всех двигателей и позволяет проверить качество притирания гарантированно. Он проверяет, выдерживает ли эта часть силового агрегата давление.

В этом случае головка двигателя должна быть расположена как бы «вверх тормашками», чтобы отверстия колодцев были сбоку. Небольшое количество топлива или керосина наливается в тарелку клапанов. Неважно, какое топливо и в каком состоянии будет использовано. Характеристики наливаемой жидкости не имеют значения.

В боковой колодец с помощью воздушного компрессора необходимо подать сжатый воздух. Он подается в отверстия впускного и выпускного коллекторов. При качественно выполненной процедуре из-под клапанов не будут появляться пузырьки воздуха даже при высоком уровне давления.

При наличии пузырьков воздуха, выходящего под давлением, можно говорить, что герметичность не достигнута. В этом случае притирание должно быть выполнено повторно. Или же требуется проведение других ремонтных работ.

Герметизация частей двигателя необходимо для сохранения его мощности и уменьшения расхода топлива. Выполнить ее можно дома. Главное – соблюдать аккуратность и выполнять все действия в соответствии с требованиями осторожности. Правильное притирание деталей позволит герметизировать клапана самостоятельно, сохранить тягу двигателя и уменьшить расход топлива.

Источник

Как правильно притереть клапана двигателя? 4 возможных способа

Актуальность притирки

Нагар неизменно появляется на сёдлах и тарелках клапанов в процессе их эксплуатации. От этого закрытие выпускного или впускного клапана осуществляется негерметично. Из-за этого работа мотора становится не такой продуктивной, а расход топлива не экономным. Если выпускной клапан прилегает негерметично, расширяющие газы прорываются после возгорания заряда, они обжигают и плавят его, что негативно сказывается на мощности мотора, поскольку частично газы отправляются в выпуск.

Притирка клапанов не представляет собой ничего сложного, в отдельных случаях даже нет необходимости притирать обе детали. Достаточно снять ГБЦ, изъять сами клапана и проверить их состояние.

Как правильно притирать клапана

После рассуханивания внимательно осматриваем клапан на наличие прогаров. Прогоревший клапан притирать нет смысла, его проще заменить. Также проверяем осевое биение стержня во втулке. Если клапан болтается, то смотрим на его стрежень. Заметная глазом выработка на стержне также недопустима. Если же стержень целый, но люфт есть, то дополнительно потребуется заменить втулки. Притирка клапанов с разбитыми втулками не имеет смысла.

Перед началом притирки очищаем поверхности фасок от нагара по максимуму. После этого наносим на фаску клапана небольшой слой притирочной пасты. Вставляем клапан во втулку на головке блока и с обратной стороны соединяем стержень с нашим инструментом. Делаем небольшой натяг и начинам вращать клапан в головке блока. Не нужно создавать большое прижимное усилие: можно прорезать в седле слишком глубокую фаску.

Нельзя притирать фаску только в каком-то одном положении. Клапан должен надежно приживаться к седлу при любом угле поворота. Дело в том, что при работе ГРМ клапаны постоянно проворачиваются в седле. И если притирку делать без периодического поворачивания, то капаны будут прилегать плотно и обеспечивать герметичность только в каком-то одном положении.

Как долго притирать? Однозначного ответа на этот вопрос нет. Все зависит от изначального повреждения фасок, зернистости пасты, силы прижатия и интенсивности процесса. Общие рекомендации таковы:

В среднем весь процесс притирки одного клапана занимает от 5 до 15 минут. В некоторых случаях, при наличии на фасках глубоких борозд и раковин, один клапан придется притирать до часа. В конце процедуры обязательно тщательно промойте головку и клапан от пасты.

Минусы

Современные двигатели шагнули далеко вперед от своих предшествующих собратьев. На сегодняшний день им нет конкурентов. Возможно, если люди не придумают чего-то в корне нового, такие моторы просуществуют в нашем мире еще не одно десятилетие. Как бы хотелось, чтоб ДВС жили вечно, но их существование закончится вместе с нефтью, и придет эра электрических двигателей.

Но, несмотря на то, что ДВС заслужили всеобщую любовь, они могут стать причиной глобального экологического кризиса. Выбросы, создаваемые в атмосферу миллионами автомобилей, поднимают реальную угрозу нашей планете.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

Алгоритм изготовления устройства для притирки клапанов будет следующим:

Безразборная проверка исправности клапанного механизма

В противном случае снижается мощность и приемистость двигателя, происходят выстрелы либо во впускной, либо выпускной тракт, наблюдается «троение» и перерасход топлива. Такая ситуация может возникнуть, например при прогорании одного или нескольких клапанов.

Выявляется неисправный клапан путем двойного измерения компрессии в цилиндрах двигателя. Первый раз обычное измерение для выявления проблемного цилиндра. Второй раз с заливанием в него моторного масла для точного определения – прогорел клапан или проблемы с кольцами. См. «Измерение компрессии в цилиндрах двигателя».

Проверка герметичности клапанов

Перед проведением проверки желательно убедиться, что зазоры в клапанном механизме соответствуют норме. Если зазоры слишком маленькие или их нет вовсе, то герметичности камеры сгорания не будет в любом случае.

— Устанавливаем поршень проверяемого цилиндра в верхнюю мертвую точку (ВМТ).

Это должен быть такт сжатия, при котором впускной и выпускной клапана будут закрыты.

— В свечное отверстие подаем под давлением воздух (0,2-0,3 МПа (2-3 бар)).

Для подачи воздуха вполне достаточно будет обычного насоса, но удобнее конечно использовать компрессор.

— По выходу воздуха определяем, какой клапан неисправен.

Если во впускной коллектор – впускной клапан.

В выпускной – выпускной клапан.

Через маслозаливную горловину – неисправны поршневые кольца.

Через расширительный бачок системы охлаждения – прогорела прокладка под головку блока.

Для устранения любой из этих неисправностей придется, как минимум снимать головку блока двигателя. Неисправные клапана необходимо заменить и притереть.

— На карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 определить в каком цилиндре такт сжатия можно сняв крышку трамблера и посмотрев на провод какого цилиндра смотрит контакт «бегунка».

Способы обкатки мотора

Описанный выше алгоритм – классическая естественная обкатка. Но кроме этого, существует ещё как минимум три способа притирки деталей отреставрированного силового агрегата:

Рассмотрим особенности каждого из перечисленных способов.

Обкатка на стенде

Разумеется, сам стенд – оборудование очень дорогое. Его могут позволить себе только крупные СТО, но зато благодаря его использованию удаётся получить полный контроль над всеми технологическими этапами обкатки.

В этом случае силовой агрегат устанавливается на стенд и запускается посредством соединения с карданным валом, который, в свою очередь, приводится в движение электромотором, считающимся ведущим по отношению к мотору автомобиля.

Специальный прибор, именуемый энкодером, контролирует частоту вращения ведущего двигателя, несколько менее точные показания фиксирует тахометр. Стендовое оборудование работает под управлением микропрограммы, регулирующей параметры работы электромотора, опираясь на показания датчиков.

Совокупная длительность работы пары ведущий/ведомый мотор определяется составом работ, выполненных в рамках капитального ремонта автомобиля. В частности, для нормальной притирки новой цилиндропоршневой группы требуется примерно три часа непрерывного вращения обоих двигателей.

Результат такой холодной притирки предполагает, что удалось добиться следующих показателей:

Отметим, что приобретения дорогостоящего стенда для проведения холодной обкатки недостаточно – нужен ещё и специалист, который отлично разбирается в нюансах выхода на определённый режим, в беспрекословном соблюдении технологии притирки деталей.

Бесстендовая холодная обкатка

Он заключается в буксировании автомобиля на третьей передаче, но при заглушенном двигателе, на протяжении 2-3 часов. До начала обкатки автомобиль заправляют всеми необходимыми техническими жидкостями, включая масло и антифриз/тосол.

Хотя специалисты не советуют использовать этот метод, он получил широкое распространение в среде гаражных мастеров ремонта.

Горячая обкатка

Производится непосредственно на автомобиле, но на обездвиженном. Характеризуется возможностью контроля качества сборки силового агрегата после проведения капремонта и нивелирования мелких дефектов, допущенных при производстве деталей и узлов, установленных вместо изношенных. Что хорошо – данная технология может быть использована и в гаражных условиях. Алгоритм холодной обкатки:

Во время последнего этапа особенно внимательно следим за температурой двигателя, если она неконтролируемо поднимается – следует заглушить мотор, дать ему остыть и только после этого запускать вновь. Если всё в норме, проверяем уровни техжидкостей и наличие/отсутствие их подтеканий, измеряем компрессию цилиндров. Наконец, после завершения обкатки заново выставляем зажигание и регулируем зазоры клапанов.

Естественная обкатка двигателя

Саму последовательность проведения классической обкатки мы уже приводили. Стоит отметить, что независимо от сложности и состава проведения восстановительных работ, обкатку следует проводить исключительно в щадящем режиме, даже если вы ограничились только заменой цепи (разумеется, совокупный пробег в этом случае будет минимальный, порядка 500 километров).

Движение на пятой передаче нужно исключить, трогаться следует очень плавно

О важности заливки качественного моторного масла мы уже говорили, но не менее важно использование и хорошего топлива – по крайней мере, до завершения периода обкатки

Берём в руки шуруповёрт

Ещё часто рекомендуют дрель, но у её патрона значительно выше обороты вращения, что не лучшим образом может сказаться на итоговом результате. Так что если всё же останавливаться на дрели, то брать нужно инструмент с возможностью регулировки оборотов и функцией реверса. Притирать клапаны в данном случае можно либо через камеры сгорания, либо просто сверху.

Притирка клапанов со стороны камеры сгорания

Работа выполняется в такой последовательности:

Как притереть клапаны сверху

Как проверить работоспособность

После того как клапаны были притерты, следует проверить качество притирки. Существует несколько вариантов.

Самый простой и распространенный способ проверки – это положить ГБЦ на ровную поверхность тарелками кверху и налить в камеру сгорания бензин или керосин. Клапан должен удерживать жидкость собственным весом. Засухаривать компонент в этом случае не нужно.

Второй метод аналогичен первому, только клапаны необходимо засухарить, перед тем, как наливать керосин.

Проверка качества притирки третьим способом проводится несколько иначе. Клапаны засухаривают, ГБЦ укладывают на бок, в камеры наливают керосин/бензин. Правильно притертый компонент будет удерживать жидкость только усилием пружины.

Сделать притирку самостоятельно не так уж и трудно – главное, правильно рассчитать усилие при работе с дрелью и частоту вращений. Если же вы опасаетесь нанести вред топливной системе автомобиля, обратитесь к квалифицированным мастерам автосервиса DDCAR. Вам не придётся переживать по поводу того, что вашему любимому «железному коню» будет причинён непоправимый ущерб!

Необходимость капитального ремонта двигателя

Постепенному изнашиванию деталей способствуют различные причины, это происходит в течение длительного времени. В определенной последовательности появляются признаки неисправности движка.

Большой расход масла и топлива. Топливо заполняет зазоры, возникшие между деталями. Масло расходуется при закупоривании поршневых колец и снижении эластичности сальников колпачков.

Любая из перечисленных признаков является поводом для тщательного осмотра двигателя, а возможно даже повод для проведения капремонта. Откладывание ремонта в долгий ящик может привести к нежелательным последствиям. Если деталь не починить вовремя, возможно придется покупать новую запчасть, или менять целую систему.

Притирка клапана

Пасты для притирания клапанов

Не многие автомобилисты видели непосредственно процесс ремонта головки блока, не говоря уже о самой притирке клапана. Этот процесс достаточно трудоемкий, если делается вручную. Станочный метод, конечно, намного проще, но не всегда эффективный в использовании.

Справа притёрт, а слева ещё нет!

Для того чтобы притереть клапана к седлу необходимы некоторые инструменты и знания. Так, потребуется специальное приспособление для шарошки седел, абразивная паста, а также умение притирать. Рассмотрим, непосредственно сам процесс притирки клапана к седлу:

Этапы процесса шарошки седла клапана

Ручной фрезер для нарезки фаски седла

На специальном стенде проходит обработка фаски клапана

Нанесение притирочной пасты

Инструмент для притирки клапана к седлу

Наносим пасту для притирки клапана

Зачем нужна притирка?

Нанесение пасты со средней зернистостью на клапан для притирки

Это делается, чтобы при закрытом впускном клапане в цилиндр не попадала топливная смесь сверх нормы. Если это происходит, то двигатель получает слишком много горючего, что может повлиять на работоспособность и расход.

Идеально притертый клапан к седла

Если плотно не закрывается выпускной клапан, то топливная смесь теряет не только воздух, который поступил в цилиндр, а еще и обратно всасывает выхлопные газы, что способствует скорому прогоранию клапанов. Поэтому, чем лучше сцепка клапана с седлом, тем меньше проблем будет с системой впрыска и выпуска отработанных газов.

Выбор абразивной пасты

Пасты для притирки клапана разных производителей и зернистости

Существует несколько видов абразивной пасты, которая используется для притирки клапанов. Рассмотрим, все варианты, которые можно применять:

Рекомендации

Так, первой убираются все крупные шероховатости и неровности, а вторая – доводит до максимального эффекта. Хотя, если клапана не меняются, то можно пройти среднезернистой пастой, а потом завершить процесс – полировочной.

Паста производства АБРО GP-201, которая имеет сразу два вида: мелкозернистую снизу и крупнозернистую — сверху

В обязательном порядке, после прохождения любой пастой необходимо смывать как сам материал, так и остатки стружки, которая обычно, темного цвета. Это необходимо для того, чтобы достигнуть максимального эффекта, а также посмотреть, еще притирать клапан или уже достаточно.

Источник
