Как проверить датчик распредвала мультиметром
Как проверить датчик распредвала мультиметром
Проверка датчика положения распредвала (ДПРВ)
в связи с поиском проблемы что авто не заводится было решение проверить на работоспособность датчика ДПРВ. Искал в инетах как это сделать, но чтото нормального прям способа не нашел. проверки аля магнитит или нет, это ни всегда верно, более точная проверка это на сопротивление. но ту инфу что я нашел по проверке сопротивления мне не подошла, ибо проверяли видимо датчики с другого мотора.
итак, чтобы было наверняка, я взял свой датчик (кстати у нас на 4b11 2.0 литра этих датчиков 2 штуки)
и поехал на разборку, где мне предоставили несколько таких же как у меня датчиков с аналогичными артикулами и даже один был неоригинал. проверил я на них сопротивление, и на своем, так же ради интереса проверил как магнитятся датчики с разборки и мой — все было идентично.

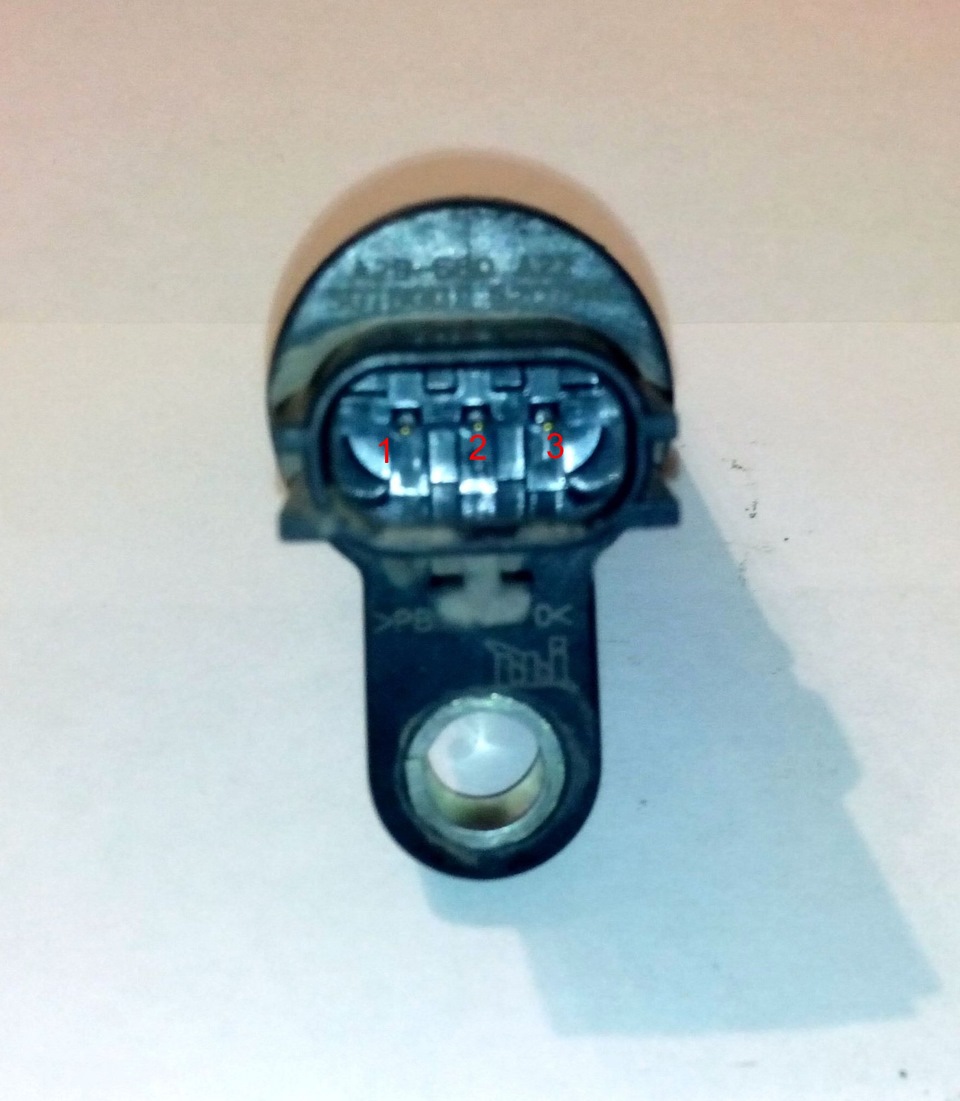

ниже показываю фото на каких контактах измерять и какие должны быть показания.
показания могут слегка отличаться даже на одном датчике при нескольких замерах (зависит от качества мультиметра и прижима контакта во время измерения), но при этом всегда на в одной паре пинов 900 с лишним на другой 800 с лишним (эти показания на моих 2 датчиках и такие же на всех датчиках с разборки)
ниже фото где видно как я положил датчик, какие пины измерять и что показывает мультиметр.
Возможно кому-то эта информация пригодится.
как я понял датчики на 1.8 и на 2.0 идентичные, так как на разборке мне давали скопом датчики с этих 2 двигателей и номера датчиков везде были одинаковые.
4 основных способа проверки датчика распредвала на авто
Датчик распредвала играет важную роль в работе современных транспортных средства. Однако многие автовладельцы даже не слышали об этом компоненте, не говоря уже о его функциях.
Что такое датчик распредвала
В головке блока цилиндров двигателя расположен распредвал (1 или 2). Он снабжен выступами со смещением от центра, для управления впускными и выпускными клапанами.
Чтобы узнать, какой цилиндр на рабочем ходе, компьютер транспортного средства отслеживает вращательное положение распределительного вала по отношению к коленвалу.
Основная функция этого датчика состоит в правильном установлении положения первого цилиндра. Для этого датчик работает вместе с ДПРВ, отправляя сигналы в компьютер (ЭБУ), который использует эти сигналы для синхронизации в то время, когда устройство считывает канавки и вершины шестерен распределительного вала, он может определять положение клапанов. Соответственно, происходит правильная синхронизация последовательности топливных форсунок. Эти сигналы нужны, чтобы правильно определять, когда цилиндр номер один в верхней мертвой точке, а также использует сигналы от этих двух датчиков для генерации искры зажигания. В определенных двигателях с регулируемой синхронизацией датчик также применяется для проверки привода распределительного вала.
Предполагаемые проблемы с датчиком:
Если автомобиль просканирован, он должен показать код неисправности.
Принцип работы датчика положения распредвала
Его работа происходит согласно принципу Холла. Этот принцип работы датчика означает, что при вращении зубчатого венца меняется элемент Холла в головке датчика. Эти изменения отправляются в блок управления, где они оцениваются для определения нужных сведений.
Крайне важно тщательно проверить датчик фаз. Проверка датчика положения не занимает много времени и может быть выполнена самостоятельно.
Признаки неисправности датчика распредвала
Если датчик неисправен, компьютер не знает, когда запускать форсунки, и может не активировать их. Плохие показания также приводят к перекосу момента зажигания, что повлияет на экономию топлива в автомобиле. Использование этого датчика происходит одновременно с датчиком положения коленчатого вала. Это необходимо, чтобы контролировать угол опережения зажигания. Достаточно часто встречаются поломки этого датчика, которые объяснимы утечкой тепла и масла. Это происходит из-за его расположения.
Поломка датчика положения распределительного вала чаще всего вызвана утечками масла. В таких случаях есть только одно решение — ремонт или замена. При замене проверяют выравнивание ремня газораспределительного механизма, чтобы жидкости не попадали в монтажный кронштейн датчика положения области. В некоторых случаях обновляется программное обеспечение при установке.
Необходимо использовать подходящее масло для двигателя. Соответственно, распределительный вал останется идеально смазанным, так как это очень важно для правильной работы двигателя.
Непрерывное движение этого компонента вызывает недостаток смазки, что значительно сокращает срок его службы. Когда масло полностью опустится из-за того, что автомобиль не использовался в течение многих дней, масляному насосу потребуется некоторое время, чтобы отправить его в верхнюю часть двигателя. Эта ситуация в определенных моделях двигателей вызывает проблемы с гидравлическими толкателями и, как следствие, является причиной для более серьезных проблем.
Основные симптомы могут подсказать, что датчики распределительного вала, скорее всего, уже нуждаются в замене. Иногда возникают трудности с запуском машины. После того, как авто тронется, можно будет столкнуться с потерей скорости, уменьшением мощности двигателя и аномальным ускорением. Это основный признак неисправности.
Также к наиболее частым признакам, указывающим на предполагаемое повреждение распредвала, относятся то, что автомобиль нельзя завести и доносится стук из-за плохой зубчатой муфты или износа втулок. Кроме того, недостаток мощности можно объяснить плохой опорой вала. Если доносится громкий шум в этой области двигателя, это явный признак того, что распредвал не заедает. Это означает полное сцепление деталей, что препятствует скольжению. Игнорирование любого из этих симптомов потребует больше времени и расходов.
Когда существует ошибка датчика распредвала, то он не будет работать должным образом. В итоге бортовой компьютер не сможет определить расположение поршней и клапанов, поэтому будет невозможно отправить данные о том, когда зажигать искру или какой должен быть импульс. Существуют различные причины неисправности и важно ознакомиться с ними.
Ошибка датчика фаз(ДПРВ)
Данная проблема может обернуться тем, что двигатель будет функционировать в попарно-параллельном режиме подачи топлива. Форсунки будут работать интенсивнее и расход топлива сильно увеличится, как и токсичность выхлопных газов. Также не исключены и проблемы с самодиагностикой. Откладывать замену крайне нежелательно.
Где находится датчик положения распредвала(датчик фаз)
То, как расположен распредвал зависит от различных характеристик двигателя. Однако найти его несложно. В некоторых модификациях он находится внизу, под блоком цилиндров. Чаще всего можно увидеть модификации двигателей, распредвал которых расположен в головке блока цилиндров (сверху ДВС). Во втором случае ремонт и регулировка газораспределительного механизма намного проще, чем в первом.
Модификации V-образных двигателей снабжены ремнем ГРМ. Он находится на развале блока цилиндров, а иногда и собственным газораспределительным механизмом. Сам распредвал закреплен в корпусе с помощью подшипников, что дает возможность ему вращаться непрерывно и постепенно. В оппозитных двигателях конструкция ДВС не допускает установку распредвала. Однако у каждой стороны собственный газораспределительный механизм, но его функционирование синхронизировано.
Как проверить датчик положения распредвала
Итак, что нужно сделать:
Тестирование датчика коленчатого вала может быть затруднено, если конкретный тип конструкции неизвестен. Перед подобными действиями потребуется установить, является ли датчик индукционным датчиком или генератором Холла. Их не всегда легко опознать по внешнему виду. Если на разъеме три контакта, нельзя сделать точных заявлений о соответствующем типе. Здесь будут полезны конкретные спецификации производителя. Если тип конструкции не был окончательно уточнен, омметр нельзя задействовать для испытаний. Напряжение от измерительного прибора, применяемого для проверки сопротивления, может вывести из строя генератор Холла!
Проверка двухпроводного индуктивного датчика распределительного вала
Датчик положения распределительного вала не проверяется в большинстве регулярных служб, но на автомобиле есть предупреждающие симптомы того, что ему в скором времени потребуется замена. По причине того, что он посылает данные на распределительный вал, когда датчик ломается, у двигателя возникают проблемы и нарушается его нормальное функционирование. Контрольная лампа также должна загореться.
Как правильно проверять двухпроводной датчик:
Проверка трехпроводного ДПРВ
Как протестировать дпрв датчик:
Если датчик неисправен, то напряжение будет ниже установленного в руководстве по ремонту. Когда никаких проблем не обнаружено, то причина, может быть, в различных сбоях.
Как проверить дпрв:
Если показания напряжения ниже, чем должно быть в инструкции или если не хватает какого-либо сигнала, то с датчиком серьезные проблемы. Его нужно извлечь и внимательно смотреть на повреждения. Причина, может быть, в сильных физических повреждениях.
Проверка ДПРВ с помощью осциллографа
Проверка датчика фаз осуществляется с помощью электронного осциллографа. Требуется подключиться к датчику и взять с него осциллограмму.
Как выглядит процедура проверки:
Замена датчика распредвала
Поломка или выход из строя распредвала случаются очень редко. Это достаточно дорогостоящая деталь, поэтому ремонт может быть проблемным.
Итак, как выглядит замена датчика положения распредвала:
Наконец, датчик распредвала, способный определять положение распределительного вала на всех фазах его цикла вращения — для отправки этих данных в ЭБУ — занимает решающую роль в управлении двигателем. Действительно, это позволяет ЭБУ знать положение каждого клапана и соответствующим образом регулировать в режиме реального времени количество впрыскиваемого топлива. В случае неисправности будет сложнее запустить двигатель, иногда это и вовсе становится невозможным. Двигатель будет страдать от гораздо большего количества пропусков зажигания и даже из-за чрезмерного расхода топлива.
Лучше с ним, чем без него: зачем нужен и как проверить датчик положения распредвала
Иногда современные машины упрекают в избыточной сложности. Мол, можно было бы сделать и попроще. Вот, например, этот датчик. Можно же без него обойтись? Хватает же для нормальной работы двигателя датчика положения коленвала? Теоретически – да. Но, как говорил Маяковский, «Ведь, если звезды зажигают, значит, это кому-нибудь нужно?». Нужно. И датчик положения распредвала тоже нужен.
ДПКВ и ДПРВ: что к чему?
Я не зря вспомнил про датчик положения коленвала: его задача очень близка к той, которую решает датчик положения распредвала. Да и устроены они практически одинаково. Так зачем тогда нужен второй датчик, который наблюдает за тем, как крутится распредвал?
Было дело, когда моторы обходились и без него, полагаясь исключительно на данные датчика положения коленвала (ДПКВ). Всё было хорошо, но расход бензина в этом случае был заметно выше из-за попарно-параллельного режима впрыска топлива. То есть впрыск топлива проходил через две одновременно открытые форсунки. В одном цилиндре при этом топливо начинало работать (сгорать), а в другом расходовалось впустую. В век тотального озеленения моторов и буйства экологов такую растрату бензина терпеть было нельзя, и тогда в дополнение к ДПКВ появился датчик положения распредвала (ДПРВ). Алгоритм впрыска топлива изменился.
Теперь стала открываться только одна нужная форсунка – началась эпоха фазированного впрыска. Задача ДПРВ – дать понять блоку управления, что поршень в конкретном цилиндре подходит к верхней мёртвой точке, и сейчас туда надо брызнуть топливо через открытую форсунку. Остальные форсунки при этом открывать не надо.
Теоретически этот датчик не так важен, как ДПКВ. Основные функции выполняет как раз датчик положения коленвала. Он сам способен определить скорость вращения коленвала и его положение в момент времени – то есть определить фазы. И внезапный выход из строя датчика положения распредвала не так страшен, как отказ ДПКВ. Чаще всего мотор лишь перейдёт в попарно-параллельный режим впрыска топлива, но колом не встанет (о симптомах отказа ДПРВ скажу чуть ниже подробнее). Но точная синхронизация с неработающим датчиком распредвала будет уже невозможной, и его придётся менять. Не зря же ДПРВ часто называют датчиком фаз, хотя это не совсем точно.
Так что он собой представляет и как его проверить?
Брат-близнец
Тут опять нельзя не вспомнить про датчик коленвала: датчики распредвала конструктивно точно такие же. И они тоже могут быть оптическими, магнитными (индуктивными) и датчиками Холла. Последние – наиболее распространённые, о них и пойдёт речь ниже. Вкратце напомню, что такое эффект Холла.
Был такой учёный американский дядя, которого звали Эдвин Холл. Он работал в Гарварде и как-то задался вопросом: а можно ли как-то изменить сопротивление проводника в магнитном поле? После ряда экспериментов он выяснил, что при помещении проводников с постоянным током в магнитные поля появляются разности потенциалов. Это явление назвали эффектом Холла, а возникающую разность потенциалов – холловским напряжением. Эффект Холла применяется очень широко. Например, в электронных компасах смартфонов. Но нас интересуют датчики Холла, которые используют этот эффект. Эти датчики реагируют на приближение металла, изменяя напряжение на сигнальном проводе. В качестве металла, который нужно приблизить к датчику, используется всё тот же задающий диск или отдельный репер на распредвале. В общем, система почти та же, что и у ДПКВ того же типа.
Конструктивно датчик положения распредвала тоже не сильно отличается от датчика коленвала. Основная его деталь – это катушка, на которую после включения зажигания приходит постоянное напряжение от бортовой сети – 12 вольт (на самом деле чуть больше, но для простоты – 12). Третий провод датчика – сигнальный. По нему в ЭБУ возвращается в среднем 90-95% напряжения. В момент прохождения репера около датчика напряжение на сигнальном проводе падает до значения ниже, чем в половину вольта (на разных машинах по-разному, но в среднем – 0,2-0,5 В). Это и есть сигнал на ЭБУ. И он заметно точнее, чем сигнал от датчика положения коленвала, а в моторах с фазовращателями он вообще единственный, который может точно указать фазы. Что будет, если сигнал пропадёт?
Может, он, может, и нет
А будет всё просто: ЭБУ, пользуясь данными датчика положения коленвала, будет знать, когда поршни проходят верхнюю мёртвую точку. Но не будет знать, какой именно поршень к этой точке приближается. Чтобы мотор не заглох, ЭБУ отдаст форсункам команду переключиться с фазированного впрыска на попарно-параллельный. Работать мотор будет, но не в штатном режиме. Интересно, что неопытный водитель даже не всегда поймёт, что с ДПРВ случилась какая-то беда: Check Engine загорается не всегда, а потерю тяги новичок (в данном случае – не средство против шпионов и прочих либералов, а неопытный водитель) частенько просто не замечает. Он может и не заметить повышенный расход бензина.
В более тяжёлых ситуациях Check Engine, конечно, загорится. Тут всё понятно – диагностика всё покажет. Кроме того, могут появиться и совсем неприятные симптомы: неровная работа на холостых оборотах, рывки при наборе скорости, «троение», а иногда мотор может и заглохнуть. Пуск тоже может быть затруднён.
Периодически симптомы умершего ДПРВ проявляются только на повышенных оборотах, но это случается довольно редко.
К сожалению, весь этот набор неприятностей не может однозначно говорить об отказе датчика распредвала. С этими же симптомами может умереть, например, катушка зажигания или бензонасос. Или что-то ещё – уж очень эти симптомы размыты. Но ведь как-то найти неисправность датчика надо… Тогда ищем!
«. смотреть могут не только лишь все, не каждый может это делать»
Честно говоря, диагностика этого датчика – штука не очень простая. Но попробуем что-нибудь сделать.
Начнём с самого простого и очевидного приёма – подключения сканера. Для этого подойдёт даже недорогой сканер типа Rokodil ScanX, который несмотря на невысокую цену покажет все основные ошибки любого автомобиля.
А ошибки могут быть разными: P0340 (нет сигнала определителя положения распредвала), P0341 (фазы газораспределения не совпадают с тактами ЦПГ)”, P0342 (низкий уровень сигнала в цепи ДПРВ), P0343 (высокий уровень сигнала от ДПРВ), P0339 (неверный сигнал от ДПРВ). Наиболее частая ошибка – просто отсутствие сигнала, P0340. Но эта рубрика не для тех, кто умеет пользоваться сканером – они и так всё знают. Поэтому мы пойдём своим путём – путём молотка, анализа и дешёвого мультиметра. Всё, как мы любим.
Итак, если нет сканера, самый простой способ проверки ДПРВ – это установка заведомо исправного датчика. Найти его на моторе обычно несложно (он стоит где-то с краю рядом с концом распредвала), снять – тоже. Но вот беда: мало у кого дома в кладовке лежит запасной ДПРВ. Поэтому думаем дальше.
Теперь надо проверить, реагирует ли датчик на репер (то есть на кусок железа). Снимаем датчик, но разъём не отключаем, потому что без постоянного питания он работать не будет. Теперь при включенном зажигании пытаемся возбудить этот датчик любым куском железа (гаечным ключом, молотком – любым железным предметом). Если во время того, как вы подносите железку к торцу датчика, напряжение на сигнальном проводе проседает до 0,5 В и меньше, датчик точно рабочий. Если нет, то он не работает. Скорее всего не работает, потому что точнее его нужно проверять осциллографом, которого, конечно же, под рукой нет. Впрочем, отсутствие падения напряжения при приближении железа говорит о неисправности ДПРВ достаточно точно, а кроме того, есть и другие способы проверки датчика с помощью мультиметра. Тут описан самый элементарный.
Что делать и кто виноват?
Ремонтировать датчик бесполезно, его придётся только менять. И не надо себя успокаивать тем, что мотор как-то работает и без него: мотор в этом случае работает в нештатном режиме, а это не приносит ему пользы.
Напоследок – пара потенциальных причин, по которым даже исправный датчик работать не будет. Первая – это если на его торце на многолетние потёки масла попала какая-нибудь металлическая пыль или стружка. В этом случае сигнал от репера на распредвале будет искажаться или его не будет совсем. Вторая причина – это сам реперный (или задающий) диск. Если он каким-то образом люфтит на распредвале, зазор между ним и датчиком будет гулять. Сигнал в этом случае тоже будет пропадать.
Способы проверки датчика распредвала
Когда во время движения автомобиль начинает дергаться или вовсе глохнуть, значит пора заглянуть под капот. Такие проблемы часто наблюдаются при поломке контроллера фазы. Ведь этот миниатюрный прибор влияет на стабильность работы движка. Чтобы не гнать транспорт в автосервис, важно знать, как проверить датчик распредвала и заменить его на новый.
Принцип работы
Датчик фазы — деталь, которая есть на всех двигателях с электронной системой впрыска. Ее задача — определить угловое положение распредвала. Сведения, полученные от устройства, отправляются на модуль блока управления (ЭБУ). После приема информации от ДПРВ, система рассчитывает подходящие моменты для впрыска топлива и зажигания. ЭБУ корректирует фазы искрообразования и работу топливных форсунок.
Исправность прибора влияет на количество вредных выбросов, экономию бензина, эффективность работы мотора. Даже при небольших отклонениях в показаниях мощность двигателя падает.
Устройство ДПРВ
Прибор вместе с датчиком коленвала контролирует синхронизацию валов. От этого зависит динамика поступления топливной смеси на такте впуска. Контроль синхронизации помогает выяснить, правильно ли установлена цепь или ремень ГРМ. Еще это важно для системы чередования фаз газораспределения. Состоит устройство из следующих компонентов:
На приводной шестерне распределительного вала есть контрольные точки. При его вращении металлические штыри изменяют магнитное поле в находящемся рядом ДПРВ. Когда они проходят возле прибора, генерируется сигнал, который поступает в блок управления.
На частоту импульсов влияет темп вращения вала, исходя из этого ЭБУ корректирует работу мотора. Контроллер после получения сведений от прибора устанавливает позицию поршня 1-го цилиндра в верхней мертвой точке (ВМТ). Происходит своевременное впрыскивание топлива и последующее зажигание смеси.
В основе работы контроллера фаз лежат разные физические принципы. Универсального варианта не существует. Есть три вида приборов:
Второй вариант встречается крайне редко. Функция детектора проявляется за счет световых лучей. Они то попадают в прорезь на маховике распределительного вала, то «упираются» в металл. По динамике колебаний блок управления определяет смену фаз.
Работа третьего устройства основана на появлении электродвижущей силы в магнитном поле прибора при прохождении возле его торца контрольной точки. Подключение таких элементов чаще всего выполняется двухконтактной колодкой.
Датчик Холла работает по другому принципу: при вращательном движении вала стальные зубья проходят через специальные прорези в устройстве. В итоге прибор подает сигнал контроллеру. Устройство трехпроводное.
Когда прибор перестает отправлять сведения контролеру, на панели приборов обычно загорается лампа Check Engine. Нужно провести диагностику, чтобы узнать код ошибки.
Где расположена деталь
Деталь находится рядом с механизмом газораспределения. Во многих моделях авто контроллер установлен около головки блока цилиндров. Расположена она с левой либо с правой стороны мотора. Есть машины, на которых прибор вставлен в отверстие у задней стенки ГБЦ. Порой датчик расположен около верхней части ремня ГРМ.
На картинке видно, что ДПРВ находится около распределительного вала, с противоположной стороны от ремня ГРМ. А вблизи шестерни установлен гидравлический клапан, который «следит» за изменением фаз газораспределения.
Признаки поломки
Сбой датчика распределительного вала провоцирует появление различных проблем:
Не стоит долго ездить со сломанным контроллером. Ошибки в системе, постоянные толчки и рывки приведут к ускоренной поломке свечей зажигания. Их придется менять. Если появились перечисленные признаки, стоит самостоятельно проверить работоспособность детали.
Методы диагностики
Прежде чем использовать электронные приборы, сначала нужно проверить конструкцию на целостность. Для надежной фиксации датчик распредвала вставляется в посадочное гнездо с уплотнительным кольцом. Первым делом надо осмотреть уплотнитель на предмет повреждений. После этого стоит проверить зубчатый ротор и сам контроллер. Если обнаружите трещины на корпусе или стальную стружку, значит прибор требует замены.
Затем можно переходить к популярным методам проверки. Среди основных приборов для диагностики выступают осциллограф и мультиметр. Первое электронное устройство более точно диагностирует, а второе удобнее использовать.
Двухпроводной контроллер
Если на машине применяется устройство индуктивного типа, то тестирование выполняют следующим способом:
Если полностью отсутствует напряжение или значения ниже эталонных, то датчик фазы неисправен, придется устанавливать новый.
Трехпроводной сенсор
Перед тем как использовать тестер, надо убедиться, что контакты соединительной колодки и кабеля не имеют повреждений. Требуется осмотреть проводку на предмет трещин, а также изломов. Изоляция не должна быть оплавленной. Для поиска обрывов можно применять мультиметр. Контакты разъема датчика желательно очистить от окисления.
Закончив проверять электропроводку, можно приступать к диагностике ДПРВ. Перед этим контроллер снимают с двигателя. Чаще всего его можно отыскать на головке цилиндров. Держится он обычно на одном болте.
Проверять датчик положения распределительного вала, применяя мультиметр, довольно просто. Диагностику проводят поэтапно. Сначала тестер переключают в режим измерения напряжения до 20 В, потом включают зажигание, не заводя машину. Мультиметром проверяют, поступает ли питание к измерительному прибору. Отсутствие напряжения вызывают такие причины:
Мультиметром поочередно измеряют напряжение между клеммами 1, 2 и 3 разъема ДПРВ и минусовым выводом аккумулятора. Для проверки достаточно 13–14 В. Зажигание включается. Эталонные значения мультиметра для контроллера Bosch F01R 00B 003:
Если тестер фиксирует показания ниже нормы при подаче питания на ДПРВ, значит деталь неисправна. Чтобы убедиться в этом, можно подключить диагностическое устройство к минусовой клемме и среднему контакту. Потом нужно включить зажигание и поднести к сенсорной зоне изделия металлическую пластину или гаечный ключ. На дисплее мультиметра значения сразу снизятся до 0,2–0,4 В, если ДПРВ работоспособный. Отсутствие каких-либо изменений указывает на поломку детали.
При покупке датчика стоит учесть, что даже оригинальную запчасть могут продать без уплотнителя. Придется искать и приобретать прокладку отдельно. Поэтому рекомендуется внимательно осматривать запчасть в магазине. Во время установки устройства не забывайте менять кольцо. Применять старый уплотнитель можно только в крайнем случае, если нельзя приобрести новый.
Сканер OBD-II
Простой вариант проверки датчика положения распредвала — использование автомобильного сканера. Адаптер подключают к диагностическому порту автомобиля, который должен находиться под приборной панелью. Для соединения с OBD-II понадобится Андроид-устройство с установленной программой и включенным Bluetooth или Wi-Fi (в зависимости от сканера). Затем необходимо запустить на смартфоне или планшете поиск доступных сетей или соединений.
Из появившегося списка надо выбрать адаптер OBD-II и ввести пароль, указанный в документации к сканеру. После подключения можно переходить к поиску ошибок. В программе достаточно запустить режим статического обнаружения неисправностей. При поломке деталей или других проблемах на экране Андроид-устройства появится цифровой код.
Перечень возможных ошибок
Помогут выяснить, почему возникли проблемы с двигателем, именно коды неисправности. Основная их расшифровка по стандарту OBD-II:
Код P0300 означает, что в одном или нескольких цилиндрах наблюдаются пропуски воспламенения. Это может происходить по причине повреждения проводов, износа свечей зажигания, поломки датчика кислорода или катушки зажигания, прогорания выпускного клапана.
Появление кода P0341 указывает на то, что ДПРВ выдает неправильный сигнал. В процессе работы мотора коленчатый вал соединяется цепью или ремнем с шестеренками распредвала. Кулачки, имеющиеся на коленвале, открывают или закрывают клапана, а при вращении продавливают их. При такой ошибке блок управления не знает о положении клапанов в конкретный момент, поэтому не понимает, какую форсунку нужно открыть и в какую рабочую камеру подавать искру.
Ошибки P0342/P0343 возникают при отказе работы датчика фазы или замыкании в цепи. Иногда указывают на неисправность модуля управления впрыском. Прибор при таких проблемах выдает низкий или слишком высокочастотный сигнал.
Ошибка P0344 обозначает, что ДПРВ передает неустойчивые импульсы. Неисправность может появиться при разбалтывании или окислении разъема, повреждении провода от прибора до контроллера. Еще такая ошибка выскакивает, если контроллер облепила металлическая стружка.
Проверка осциллографом
Электронный прибор помогает узнать более точную информацию о том, выдает ли датчик импульсы. Перед тестированием измерительный щуп подключают к сигнальному проводу, выставляют диапазон измерения напряжения до 300–450 В и запускают осциллограф. Проводить диагностику прибором нужно после старта двигателя, на холостом ходу.
Если диаграмма получается ровной с одним пиком, который показывает момент прохождения импульса, значит, ДПРВ исправный. Другой график указывает на проблемы с устройством.
Обычно проблемы с ДПРВ диагностируют по нарушению синхронизации с датчиком коленвала. На рисунке как раз такой случай. Стоит найти эталонную осциллограмму для конкретной модели автомобиля и сравнить показания измерительного прибора с нормальными показателями.
Как заменить прибор
С аккумуляторной батареи убирают минусовую клемму, чтобы не допустить случайного замыкания. Затем откручивают болт, который удерживает деталь на корпусе. В большинстве случаев его диаметр М10. Сделать это можно торцевым ключом. Далее с датчика снимают фишку, контроллер вытаскивают из посадочного гнезда.
Перед установкой новой детали место уплотняют резиновым кольцом. Сборку осуществляют в обратном порядке. Прибор вставляют в отверстие, фиксируют болтом и подключают фишку.
Менять ДПРВ рекомендуется раз в 5 лет или через каждые 100 тыс. км. Ведь прибору приходится работать при постоянном изменении температуры, а его полупроводниковая начинка негативно реагирует на подобные перепады.
Датчик положения распредвала — важная деталь автомобиля, от работы которой зависит синхронизация мотора. Когда появляются симптомы неисправности, нужно немедленно выполнить проверку с помощью автосканера или электронных устройств. Провести диагностику и замену контроллера сможет даже неопытный водитель.
Проверка датчика распредвала
Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Другое название устройства — датчик фаз (его часто используют владельцы отечественных ВАЗов). Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала несложна по своей сути, и с ней может справиться даже начинающий автолюбитель.
Что такое датчик распределительного вала
Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.
Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.
Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.
На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.
В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:
Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.
Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.
Признаки поломки ДПРВ
Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:
На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.
Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.
Расположение ДПРВ на двигателе
Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.
Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.
Способы проверки датчика распредвала
Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.
В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.
Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.
Проверка датчика распредвала мультиметром
Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).
Схема подключения для проверки датчика фаз 21110-3706040
Схема подключения для проверки датчика фаз 21120-3706040
Алгоритм выполнения проверки датчика мультиметром следующий:
Проверка ДПРВ с помощью осциллографа
Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.
При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.
Замена датчика положения РВ
Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.
Алгоритм замены датчика следующий:
При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.
Заключение
Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры. Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.
За что отвечает датчик распредвала и его самостоятельная проверка
Датчик положения распределительного вала (ДПРВ) служит для того, чтобы определять угловые положения ГРМ по отношению к положению коленвала. Сигналы от указанного датчика подаются на ЭБУ двигателем, который осуществляет коррекцию топливного впрыска и зажигания. Также ДПРВ работает в связке с датчиком частоты вращения коленвала.
Сбои в работе датчика на бензиновых агрегатах, которые проявляются в отсутствии импульса на блок управления, зачастую не позволяют завести двигатель автомобиля. В дизельных моторах запуск может быть осложнен, но возможен. Дизельный двигатель будет работать и даже повторно заводиться после остановки, так как ЭБУ параллельно получает импульсы от датчика частоты вращения коленвала.
Назначение датчика положения распредвала
Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.
Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.
Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.
Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.
Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.
Датчик распредвала на дизельном двигателе
На дизельном двигателе датчик положения распределительного вала работает иначе сравнительно с бензиновым аналогом. Импульсы от датчика фиксируют положение поршня в ВМТ не в 1-ом цилиндре, а во всех. Подобное решение позволяет добиться максимально точного определения положения распредвала по отношению к коленвалу. В дизеле ДПРВ отвечает за эффективность запуска и стабильность работы силового агрегата данного типа на разных режимах эксплуатации.
В дизеле определенные изменения конструкции присутствуют на задающем диске. Зубья на указанном элементе выполнены для каждого цилиндра ДВС и устанавливаются на определенном расстоянии. В качестве примера рассмотрим дизельный двигатель, который имеет 4 цилиндра. В таком моторе задающий диск имеет 7 зубьев (4 зуба основные, расположены под углом в 90 градусов по отношению друг к другу). Также имеются дополнительные 3 зуба, позволяющие идентифицировать цилиндры по отдельности. Эти зубья расположены на определенном удалении от основных, чтобы точно определить положения поршня в каждом отдельно взятом цилиндре.
Самостоятельная проверка
Распространенной неисправностью ДВС с электронным впрыском являются сбои в работе датчика положения распределительного вала. В списке признаков, указывающих на проблемы с датчиком, отмечают:
Чтобы самому заменить датчик положения распредвала потребуется отсоединить от него повода, удалить крепеж и вынуть устройство из посадочного места. Подключение исправного элемента осуществляется в обратном порядке.
Проверка датчика распредвала мультиметром
Иногда может произойти так, что во время езды двигатель внезапно выключается. Одной из причин, приведших к этому может стать поломка датчика распредвала. При этом ухудшается качество рулевого управления, снижается эффективность тормозной системы. В такой ситуации остается свернуть на обочину и затормозить. Однако те, кто контролировал исправность этого датчика, могут избежать
возникновения такой ситуации.
Что такое датчик положения распределительного вала
В цилиндрах двигателей происходит сгорание топлива, в результате которого возникает сила, которая вращает коленчатый вал. Большинство современных двигателей являются четырехтактными. На протяжении цикла работы в строго определенные моменты времени открываются впускные или выпускные клапаны. Через первые внутрь цилиндра поступает топливо, посредством вторых выпускается отработанная смесь.
В двигателе эта задача выполняется на основе вращения распределительного вала. Он синхронизирован с коленчатым при помощи передаточного ремня. На нем имеются утолщения, направленные в определенную сторону. При повороте распредвала с их помощью оказывается давление на клапан и он проходит немного внутрь, открывая отверстие. Когда утолщение проворачивается клапан становится обратно, закрывая его.
Важно заметить, что с движением распредвала синхронизируется не только открытие и закрытие клапанов, но и подача искры зажигания в нужный момент. Для того, чтобы его определить, необходимо, чтобы электронный блок управления получил данные от рассматриваемого датчика и дал команду подать искру зажигания.
Выше была описана работа бензинового двигателя. В дизельном вместо подачи искры производится впрыскивание топлива, которое загорается при сильном сжатии. В таком случае датчик определяет время для впрыскивания.
Обычно для впускного и выпускного клапанов применяются отдельные распределительные валы.
Назначение датчика положения распредвала
Этот датчик подает сигнал в управляющий блок в тот момент, когда в цилиндре происходит предельное сжатие смеси воздуха и топлива. После возгорания начинается рабочая фаза. Для определения
указанного момента для каждого из четырех цилиндров предназначен датчик положения распределительного вала. С его помощью устройство управления может узнавать о том, что вал повернулся на определенный угол, который соответствует началу рабочей фазы.
Используемые типы датчиков
Применяются следующие типы устройств:
Важно заметить, что их тип и количество зависят от марки машины. На некоторых из них могут применяться большее количество таких устройств. На некоторых автомобилях может присутствовать больше одного распредвала, причем для каждого из них необходим такой датчик. Проверять необходимо все его экземпляры.
В некоторых автомобилях применяется система, предназначенная для управления фазами работы цилиндров двигателя. При этом контролируются:
В этом случае показания датчика используются для применения этой системы управления.
Принцип работы датчика положения распредвала
Датчик Холла действует следующим образом. Он основывается на том, магнитное поле при изменении своих характеристик влияет на движение электронов. В его работе используется прохождение тока через транзистор.
Для этого на распределительном валу находится зуб (его называют репером), который при вращении влияет на магнитное поле датчика. Резкое изменение напряжения в этот момент является сигналом, который отсылается в электронный блок управления.
На распределительном валу устанавливается специальный задающий диск. Там обычно располагаются несколько зубьев для подачи сигналов, относящихся к различным рабочим цилиндрам. Расположение выступов на диске нужно не только для определения нужного момента времени, но и для того, чтобы электронный блок управления мог определить, к какому именно цилиндру относится данный сигнал. Один из вариантов реализации состоит в том, что на диске размещают 7 зубьев, делая один пропуск.
Для присоединения магнитного датчика используется два провода. Здесь устройством переменный ток. Внутренняя часть представляет собой катушку в виде проводов намотанных на магнитный сердечник.
Признаки выхода из строя ДПРВ
Рано или поздно нужно ожидать того, что устройство износится. Это приведет к его поломке. Поэтому важно знать, как проверить датчик распредвала.
Наиболее частой причиной этого является неисправность обмотки или элемента, на котором она установлена.
Другие возможные причины:
Вот что происходит при нарушении его работы:
В данной ситуации эффективной мерой будет проведение полной диагностике двигателя автомобиля. Для этой цели к диагностическому разъему потребуется подсоединить специальное оборудование для проведения проверки. С этого начинается проверка датчика положения распредвала.
Код, который определяется, выдается в виде: «PNNNN CMP». Здесь NNNN означает цифровой код, при помощи которого возможно провести идентификацию ошибки. Таким образом возможно получить следующую информацию:
Согласно полученному коду можно предпринять соответствующие действия по ремонту.
Как проверить датчик положения распредвала мультиметром
При проведении проверки необходимо учитывать, что расположение датчика может быть различным, в зависимости от марки транспортного средства. В большинстве случаев это устройство можно разыскать рядом с головкой блока цилиндров двигателя.
Для осмотра датчик откручивают и снимают фишку
Схема проверки
Важно понимать, что наличие диагностического сообщения о поломке датчика может означать, что неисправен не он, а: разъем, соединительные провода, работающие с ним устройства.
Вот как можно проверить датчик распредвала мультиметром:
Для трех проводного датчика проверка делается аналогичным образом. Однако нужно будет проверить напряжение между каждой парой проводов из трех.
Проверка датчика распредвала мультиметром
Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Другое название устройства — датчик фаз (его часто используют владельцы отечественных ВАЗов). Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала несложна по своей сути, и с ней может справиться даже начинающий автолюбитель.
Что такое датчик распределительного вала
Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.
Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.
Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.
На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.
В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:
Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.
Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.
Признаки поломки ДПРВ
Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:
На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.
Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.
Расположение ДПРВ на двигателе
Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.
Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.
Способы проверки датчика распредвала
Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.
В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.
Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.
Проверка датчика распредвала мультиметром
Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).
Схема подключения для проверки датчика фаз 21110-3706040
Схема подключения для проверки датчика фаз 21120-3706040
Алгоритм выполнения проверки датчика мультиметром следующий:
Проверка ДПРВ с помощью осциллографа
Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.
При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.
Замена датчика положения РВ
Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.
Алгоритм замены датчика следующий:
При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.
Заключение
Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры. Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.
Решил поделиться опытом на счет этих двух замечательных датчиков! Мой опыт
Опыт у меня есть, т.к. я с ними игрался целую неделю, перечитал все возможные и невозможные статьи, перепроверил несколько датчиков и т.д.
Информация для двигателей с мозгами Siemens MS 40-40.1
Итак, в дальнейшем:
ДПКВ — датчик положения коленвала
ДПРВ — датчик положения распредвала
Немного теории:
Датчик положения коленчатого вала (ДПКВ) (СКР) (Датчик импульсов, Датчик Холла, Датчик импульсов распределителя зажигания).
Симптомы неисправности:
— неустойчивые обороты двигателя на холостом ходу
— самопроизвольное повышение или снижение оборотов двигателя
— остановка работы двигателя
— невозможность запуска двигателя/затруднение запуска двигателя
— снижение мощности двигателя
— возникновение детонации при динамических нагрузках
— пропуски искрообразования
При его неисправности не будет ни включение бензонасоса, ни открывания форсунок, ни искры. Если хоть что то из этого есть, то скорее всего причина не в нём.
Примечание: Если на автомобиле BMW E34 стоят DME (мозги) фирмы Siemens, то в случае неисправности ДПКВ автомобиль заведётся и будет работать (возможно не совсем устойчиво), брав показания с ДПРВ. Проверить тестером (замерив сопротивление) датчик не получиться.
Если дпкв неисправен, не факт, что не будет искры, подачи топлива и т.д. Он может работать, но не очень хорошо (оголились провода). Искра будет и топливо будет, но это всё дело будет плохо синхронизироваться.
Датчик положения распределительного вала (фаз) (ДПРВ, Импульсный датчик распредвала).
Симптомы неисправности:
— расход топлива
— сбои в работе системы самодиагностики
— выхлоп грязнее
Теперь мои наблюдения:
Эти датчики впринципе надёжные…НО со временем обмотка провода дубеет и начинает рассыпаться…даже если провода не соприкасаются, у них уже нет «экрана», который держит сигнал в самом проводе, не давая ему теряться.
Основной для работы двигателя, конечно, ДПКВ!
Без него машина если и будет работать, то очень нестабильно, возможны хлопки. Зажигание будет чуток неправильным.
Этот датчик синхронизирует подачу топлива и искру, чтоб они подавались одновременно.
ДПРВ определяет, в какой цилиндр и искру и топливо нужно подавать.
На мозги Siemens MS40 и MS40.1 подходят датчики БЕЗ выпирающего магнита.
ДПКВ — 12 14 1 730 027
ДПРВ — 12 14 1 703 221
Как проверить датчики?
На мозгах Siemens просто так мультиметром ты их не проверишь! Нужен осцилограф, который меряет сдвиги фаз в частотах…вот есть статейка про это, а также про реанимацию датчика…
Но можно хоть приблизительно проверить сопротивление, чтоб понять, замкнуты провода где-то по пути или нет…
Между 1-й и 2-й ножкой на «папе» датчика должно быть около 13 Ом, между 2-й и 3-й — около 3 Ом. (на некоторых датчиках пишут номера ножек, на других нет)
Так вы будете знать, что сам датчик не замкнутый.
Как проверить провод от датчика к мозгам?
Замеряли сопротивление датчика между 1-й и 2-й ножкой, там 13 Ом. Ура. Подключаем его к «маме» этого датчика под впускным коллектором.
Идём к мозгам (думаю все знают, где мозги у их машинки). Вскрываем защитную пластмассовую накладку на длинном «папе», который вставляется в мозги.
Там видим кучу впроводов в 3 ряда.
Если нужна полная распиновка — смотрите здесь.
На схеме находим ДПКВ и ДПРВ
Мой совет тем, кто не сталкивался с этими датчиками:
Если даже машина работает типа нормально…всё равно советую проверить эти два датчика. неисправность ДПРВ вообще сложно заметить, а ДПКВ может попортить вам нервы как всегда в неподходящее время.
Каждый современный автомобиль имеет датчик положения распредвала. Он является очень важной частью любого транспортного средства, поскольку помогает обеспечить работу двигателя должным образом. Датчик положения распределительного вала встроен рядом с двигателем прямо под капотом. Как правило, у разных производителей автомобилей и брендов для установки датчика есть собственное уникальное место рядом с двигателем. Вы можете найти его либо в задней части головки блока цилиндров, либо рядом с двигателем.
В этой статье мы рассмотрим ДПРВ. Многие путают его с датчиком положения коленчатого вала, потому что они очень похожи. Но вы должны понимать разницу, ведь они выполняют в автомобиле разные функции и имеют разные симптомы и причины неполадок.
Что такое датчик положения распределительного вала
Датчик положения распредвала также называют датчиком цилиндра или датчиком фаз. В последовательных системах впрыска топлива электронный блок управления должен определить, в какой цилиндр следует делать впрыск дальше. Эта информация влияет на работу двигателя и поступает от ДПРВ. Во время вращения двигателя ДПРВ посылает сигнал на бортовой компьютер всякий раз, когда определённый цилиндр находится в верхней «мёртвой» точке (ВМТ). Таким образом, оценивается продолжительность импульсного впрыска, за что и отвечает датчик распредвала.
В системах одновременного впрыска топлива бортовой компьютер не служит для определения цилиндра и порядка впрыска, так для работы системы как это не обязательно. Когда появляется сигнал от коленчатого вала или распределителя, точный цилиндр определяется путём распознавания механических положений коленчатого вала, распределительного вала и клапанов.
Используемые типы датчиков
Самыми популярными являются 2 типа ДПРВ, которые выглядят практически одинаково и незначительно отличаются друг от друга конструкцией:
Индуктивный датчик нужен для регистрации цилиндра и может быть расположен внутри распредвала. Поэтому вблизи него монтируется устройство с магнитом. Каждый раз, когда магнит проходит через ДПРВ, его магнитное поле изменяется, и полученный импульс посылается на бортовой компьютер для последующей обработки.
Датчик Холла может быть расположен внутри распределительного вала. На валу устанавливается экран с гнездом и магнитом. Когда экран проходит между магнитом и датчиком холла, ДПРВ включается и выключается. Пока гнездо находится перед ДПРВ, напряжение возвращается к усилителю через третий сигнальный кабель. Пока перед датчиком находится сплошной сектор экрана, напряжение обратной связи прерывается, поскольку магнитное поле исчезает.
Где находится датчик
Расположение ДПРВ меняется в зависимости от марки автомобиля. В большинстве случаев найти его можно в следующих местах:
Прежде всего обратитесь к руководству по ремонту вашего авто от производителя. Здесь содержится вся необходимая информация.
Принцип работы датчика положения распредвала
Задачей ДПРВ является работа с датчиком коленчатого вала для определения точного положения его привода. Благодаря сочетанию обоих сигналов датчиков блок управления двигателем знает, когда первый цилиндр находится в верхней «мёртвой» точке.
Эта информация необходима для 3 целей:
ДПРВ работает в соответствии с принципом Холла. Он сканирует кольцевую шестерню на распределительном валу. Вращение кольцевой шестерни изменяет напряжение Холла IC в корпусе ДПРВ. Это изменение напряжения передаётся на блок управления и оценивается там, чтобы установить требуемые данные.
Проблемы, которые может создать неисправный датчик распредвала
Работа распределительного вала заключается в управлении потреблением бензина и выбросом паров из выхлопной системы. На распределительном валу установлены компенсационные лопасти, которые управляют выпускными и впускными клапанами. Ремень привода газораспределительного механизма и цепь соединяют распределительный вал с коленчатым. Блок управления двигателем транспортного средства контролирует вращающееся положение распределительного вала с помощью компонента, называемого «датчиком положения распределительного вала». На основании информации, которую передаёт ДПРВ, блок управления двигателем определит, сколько топлива следует вводить в камеру сгорания. В вашем автомобиле есть много симптомов неисправного датчика распредвала.
Проблемы с зажиганием – смесь воздуха и топлива в двигателе внутреннего сгорания для зажигания требует искры. В некоторых транспортных средствах, если ДПРВ вышел из строя, искры не будет, что и является первым признаком неисправности ДПРВ. Если вы не можете создать искру, тогда вы не сможете завести двигатель. К сожалению, определить источник неисправности, тем более, если это ДПРВ, довольно сложно. Но не удивляйтесь, что это может оказаться именно он.
Уменьшение мощности – если в автомобиле с автоматической трансмиссией выйдет из строя ДПРВ, вы можете столкнуться с неисправностью блокировки коробки передач. Единственное, что вы сможете сделать, это заглушить двигатель, подождать несколько секунд и снова завести его. Это всего лишь временное решение, позволяющее быстро доставить свой автомобиль до ближайшего автомагазина. Если вы не замените ДПРВ, проблема с переключением передач вернётся обязательно.
Плохая работа двигателя – неисправный ДПРВ приведёт к неправильному впрыску топлива в камеру цилиндра. Поскольку двигатель зависит от правильной смеси воздуха и топлива, сразу возникнут неполадки в его работе. При нажатии на педаль газа ускорение авто будет значительно меньше. Вероятно, вы не сможете ехать быстрее, чем 50-70 км. в час. Более того – автомобиль может начать двигаться с рывками.
Низкая топливная эффективность – топливные форсунки будут направлять в камеру сгорания слишком много бензина, если у вас плохой ДПРВ. При этом значительно увеличивается расход топлива, что можно заметить уже после первых 50-ти км. Поломка устраняется заменой ДПРВ.
Возможные причины неисправности
ДПРВ – это генератор импульсов, который создаёт очень слабый сигнал. Есть небольшая вероятность того, что ток постепенно ослабит целостность его обмотки. Однако вибрации, вызванные магнетизмом, проходят по зубьям редуктора. Когда распредвал поворачивается, сила меняется точно так же, как генерируемый сигнал. Эти вибрации вызывают микроскопические движения внутри ДПРВ, создавая слабые места в существенных частях, особенно обмотку в случае ДПРВ индуктивного типа.
С датчиком типа Холла совсем другая история. Этот тип ДПРВ представляет собой твердотельное устройство, то есть его электронный компонент, как диод или транзистор. Напряжение может повредить чувствительные части ДПРВ. Короткие замыкания и неправильные соединения могут также повредить его. И помните, что вам нужен источник питания, чувствительный к полярности.
Как проверить датчик положения распредвала
При устранении неисправности, связанной с подозрением на неисправность ДПРВ, вы должны следовать диагностическим рекомендациям в литературе по эксплуатации транспортного средства от производителя, чтобы изолировать неисправный компонент при наличии кода неисправности. Другого способа узнать, что является причиной проблемы (искра, плохой модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания) нет.
Магнитные ДПРВ можно проверить, отсоединив электрический разъём и проверив сопротивление между клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать напряжение от 500 до 900 Ом. При тестировании ДПРВ всегда учитывайте технические характеристики производителей автомобилей. Очевидно, что если вы увидите нулевое сопротивление (короткое замыкание) или бесконечное (открытое) сопротивление, то это значит, что ДПРВ не работает и нуждается в замене.
Проверка двухпроводного индуктивного датчика
Существует ряд общих признаков неисправного ДПРВ. Если у вас возникли такие проблемы, вам может потребоваться его заменить. Эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива. Таким образом, перед заменой ДПРВ стоит провести тесты на определение настоящего источника неисправности.
Если загорается индикатор проверки, ваш ECU записывает код неисправности. Вы можете проверить ошибки с помощью специального диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам ДПРВ.
Это, вероятно, самый простой и наиболее точный способ проверки и определения проблемы ДПРВ. К сожалению, ДПРВ, как правило, выходит из строя намного раньше, чем загорается соответствующий индикатор. Чтобы быть постоянно в курсе проблем автомобиля, стоит проводить и другие виды тестирования.
RPM – этот следующий метод проверки ДПРВ, где также потребуется диагностический прибор. Одна из настроек сканера позволяет считывать скорость вращения двигателя в оборотах в минуту (об/мин). Настройте сканер для считывания оборотов двигателя и заведите его. Сканирующий прибор должен считывать от 100 до 500 об/мин. Низкое значение указывает на то, что ДПРВ работает неправильно. «0» означает, что ДПРВ полностью вышел из строя.
Тестирование мультиметром
Конечно, доступ к сканеру есть не у всех (хотя их иногда можно арендовать в магазинах запасных частей). Мультиметр является более распространённым и очень полезным инструментом для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.
Вы можете снять ДПРВ, а затем проверить сопротивление. Прикрепите один конец мультиметра к каждому проводу ДПРВ. Сопротивление 0 означает, что существует короткое замыкание. Бесконечное сопротивление означает, что существует разомкнутая цепь. Любое из этих показаний указывает на то, что ДПРВ не работает. При любом другом значении проверьте его в инструкции производителя. Если показание не соответствует рекомендуемому сопротивлению, вы должны заменить ДПРВ.
Ещё один способ проверить ДПРВ с помощью мультиметра – проверить выходное напряжение при помощи двигателя. Чтобы сделать это, вам понадобится помощник. Зачистите соединительные разъёмы и измерьте выходное напряжение в милливольтах переменного тока. Как правило, это показание составляет около 200 милливольт, но может изменяться в зависимости от марки авто. Проверьте технические характеристики в инструкции пользователя. Если выходного напряжения нет, то, очевидно, ваш датчик работает неправильно.
Эти тесты помогут вам определить источник проблемы. Они либо предотвратят ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, именно тот, который действительно нужен. Если тестирование действительно подтвердило, что ваш ДПРВ неисправен, придётся его заменить.
Проверка трёхпроводного ДПРВ
Шаги по тестированию трёхпроводного ДПРВ:
ВАЖНО! Перед началом любого испытания напряжение аккумулятора должно быть минимум 11,5 вольт.
ВАЖНО! Перед началом любого испытания напряжение аккумулятора должно быть минимум 11,5 вольт.
Функциональный тест датчика CMP:
Замена датчика распредвала
Начните ремонт с парковки автомобиля на ровной поверхности с выключенным двигателем и на ручном тормозе. Хотя внешний вид и конструкция двигателей различных авто отличается, процесс практически идентичен.
Необходимые инструменты и расходные материалы:
Шаг 1: Снимаем датчик распредвала
Найдите датчик, осмотрев переднюю, заднюю и верхнюю части двигателя. Устройства обычно находятся сбоку и имеют двух- или трёхпроводной разъём.
Чтобы отсоединить разъём от датчика, используйте плоскую отвёртку. Аккуратно вытащите разъём из датчика. Он может немного застревать из-за уплотнения внутри, которое предназначено для предотвращения попадания влаги.
Используя ключ 8 мм или 10 мм (в большинстве случаев), снимите болт крепления датчика положения распределительного вала, повернув его против часовой стрелки. Обычно есть только один болт.
Осмотрите резьбу на предмет повреждений и при необходимости замените болт. Возьмитесь за датчик и с помощью крутящего движения вытащите его из корпуса. Он также может немного застревать из-за уплотнительного кольца, которое предназначено для управления моторным маслом.
Как только датчик будет извлечён из своего корпуса, проверьте электрические клеммы на предмет повреждений и коррозии, которые будут препятствовать работе нового датчика.
Шаг 2: Устанавливаем новый датчик распредвала
После того, как старый датчик будет удалён, протрите гнездо и другие компоненты, чтобы обеспечить надлежащую установку. Убедитесь, что датчик имеет новое уплотнительное кольцо, чтобы избежать утечки масла после его установки.
Чтобы избежать утечки масла и при необходимости очистить поверхность или компоненты системы, используйте бумажное полотенце. Затем на уплотнительное кольцо нанесите небольшое количество моторного масла или WD40, и осторожно поместите датчик на место. Масло поможет избежать повреждения уплотнителя во время установки.
Вставьте и закрутите монтажный болт вручную, чтобы избежать повреждения резьбы. Используйте небольшую отвёртку или ключ и затяните болт крепления датчика. Проверьте разъем электропроводки, чтобы убедиться, что он не содержит смазки, грязи и коррозии. При необходимости очистите его до установки нового датчика. Проверьте проводку разъёма, потому что обычно она нуждается в замене.
Плотно установите электрический разъём. Когда он будет полностью установлен, вы услышите характерный щелчок. После установки нового датчика дважды проверьте монтажный болт и соединение. По завершении ремонта подключите программатор, чтобы очистить коды и запустить двигатель. Сообщение «PASS» будет означать успешное завершение установки.
Внезапный чекДВС! ч.3 (проверка ДПРВ&ДПКВ)
Доброго всем утра, дня, вечера и даже ночи!
После воскрешения моего коня и мгновенного введения личного транспорта в рабочие единицы на благо моей семьи, я решил немного протестить снятые неисправные датчики.
Ну так начнем, а начинают все с чистого листа… ну чтож положим пару чистых листов на стол и начнём!
В начале напомню, кто не в курсе у меня в арсенале два датчика поменянных это ДПКВ и ДПРВ, а это значит что их мы и будем тестить. По данной процедуре не нашёл ни чего вразумительного в азбуке… ну вот почему так делают производители, и ведь знают они что у ниссанов все датчики и электрика это проблема и в описании по ремонту отображают только малую долю датчиков и обобщеную принципиальную схему. Одним словом Пииииииии. Простите сорвался, ну если бесит…ну. Ладно вернемся к пациентам. Все тестирования будут проводиться сертифицированным оборудованием при содействии «правильных рук из правильного места». Первые показания относятся к замерам между 1 и 3 контактами, вторые — 2 и 3, соответственно. Внимательно смотрите на фишку (замок), т.к.его положение различное в новой и старой версиях.
Первым пойдёт датчик ДПКВ выдававший один раз ЧекДВС и при сбросе более о себе не давал знать, хотя при тесте ELMблудой ошибка так и не ушла. Мои предположения что он может быть «раненый» и его можно будет ещё пользовать как запас.
В отличие от датчика положения коленчатого вала (ДПКВ), он в системе отнюдь не обязателен. Однако ненужным его не назовешь.
Начнем издалека. Вспомним, как выглядит осциллограмма сигналов ДПКВ:
А на Z18XER эта конструкция посложнее, хотя слово «диск» к ней по-прежнему неприменимо:
Такая конструкция позволяет в результате получить примерно такую осциллограмму Вр:
Благодаря дополнительным сигналам с ДПРВ блок управления сможет быстрее понять, «где он находится» и завести двигатель без лишних «холостых» оборотов коленчатого вала.
Кроме того, в случае растяжения цепи/ремня ГРМ, или при выходе из строя регуляторов фаз, блок управления по расхождению сигналов ДПКВ и ДПРВ может зафиксировать ошибку и зажечь лампу Check Engine, чем и сообщить водителю о поломке.
Симптомы неисправности датчика положения распредвала
Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.
Конструкция и местонахождение измерителя
Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.
Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:
Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.
Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.
Характерные симптомы неполадки
Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:
Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.
На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:
Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.
Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.
Как убедиться в работоспособности ДПРВ?
Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:
Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:
На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.
Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:
Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.
Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.
Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».
Проверка и замена датчика положения распредвала
Каждый современный автомобиль имеет датчик положения распредвала. Он является очень важной частью любого транспортного средства, поскольку помогает обеспечить работу двигателя должным образом. Датчик положения распределительного вала встроен рядом с двигателем прямо под капотом. Как правило, у разных производителей автомобилей и брендов для установки датчика есть собственное уникальное место рядом с двигателем. Вы можете найти его либо в задней части головки блока цилиндров, либо рядом с двигателем.
В этой статье мы рассмотрим ДПРВ. Многие путают его с датчиком положения коленчатого вала, потому что они очень похожи. Но вы должны понимать разницу, ведь они выполняют в автомобиле разные функции и имеют разные симптомы и причины неполадок.
Что такое датчик положения распределительного вала
Датчик положения распредвала также называют датчиком цилиндра или датчиком фаз. В последовательных системах впрыска топлива электронный блок управления должен определить, в какой цилиндр следует делать впрыск дальше. Эта информация влияет на работу двигателя и поступает от ДПРВ. Во время вращения двигателя ДПРВ посылает сигнал на бортовой компьютер всякий раз, когда определённый цилиндр находится в верхней «мёртвой» точке (ВМТ). Таким образом, оценивается продолжительность импульсного впрыска, за что и отвечает датчик распредвала.
В системах одновременного впрыска топлива бортовой компьютер не служит для определения цилиндра и порядка впрыска, так для работы системы как это не обязательно. Когда появляется сигнал от коленчатого вала или распределителя, точный цилиндр определяется путём распознавания механических положений коленчатого вала, распределительного вала и клапанов.
Используемые типы датчиков
Самыми популярными являются 2 типа ДПРВ, которые выглядят практически одинаково и незначительно отличаются друг от друга конструкцией:
Индуктивный датчик нужен для регистрации цилиндра и может быть расположен внутри распредвала. Поэтому вблизи него монтируется устройство с магнитом. Каждый раз, когда магнит проходит через ДПРВ, его магнитное поле изменяется, и полученный импульс посылается на бортовой компьютер для последующей обработки.
Датчик Холла может быть расположен внутри распределительного вала. На валу устанавливается экран с гнездом и магнитом. Когда экран проходит между магнитом и датчиком холла, ДПРВ включается и выключается. Пока гнездо находится перед ДПРВ, напряжение возвращается к усилителю через третий сигнальный кабель. Пока перед датчиком находится сплошной сектор экрана, напряжение обратной связи прерывается, поскольку магнитное поле исчезает.
Где находится датчик
Расположение ДПРВ меняется в зависимости от марки автомобиля. В большинстве случаев найти его можно в следующих местах:
Прежде всего обратитесь к руководству по ремонту вашего авто от производителя. Здесь содержится вся необходимая информация.
Принцип работы датчика положения распредвала
Задачей ДПРВ является работа с датчиком коленчатого вала для определения точного положения его привода. Благодаря сочетанию обоих сигналов датчиков блок управления двигателем знает, когда первый цилиндр находится в верхней «мёртвой» точке.
Эта информация необходима для 3 целей:
ДПРВ работает в соответствии с принципом Холла. Он сканирует кольцевую шестерню на распределительном валу. Вращение кольцевой шестерни изменяет напряжение Холла IC в корпусе ДПРВ. Это изменение напряжения передаётся на блок управления и оценивается там, чтобы установить требуемые данные.
Проблемы, которые может создать неисправный датчик распредвала
Работа распределительного вала заключается в управлении потреблением бензина и выбросом паров из выхлопной системы. На распределительном валу установлены компенсационные лопасти, которые управляют выпускными и впускными клапанами. Ремень привода газораспределительного механизма и цепь соединяют распределительный вал с коленчатым. Блок управления двигателем транспортного средства контролирует вращающееся положение распределительного вала с помощью компонента, называемого «датчиком положения распределительного вала». На основании информации, которую передаёт ДПРВ, блок управления двигателем определит, сколько топлива следует вводить в камеру сгорания. В вашем автомобиле есть много симптомов неисправного датчика распредвала.
Проблемы с зажиганием – смесь воздуха и топлива в двигателе внутреннего сгорания для зажигания требует искры. В некоторых транспортных средствах, если ДПРВ вышел из строя, искры не будет, что и является первым признаком неисправности ДПРВ. Если вы не можете создать искру, тогда вы не сможете завести двигатель. К сожалению, определить источник неисправности, тем более, если это ДПРВ, довольно сложно. Но не удивляйтесь, что это может оказаться именно он.
Уменьшение мощности – если в автомобиле с автоматической трансмиссией выйдет из строя ДПРВ, вы можете столкнуться с неисправностью блокировки коробки передач. Единственное, что вы сможете сделать, это заглушить двигатель, подождать несколько секунд и снова завести его. Это всего лишь временное решение, позволяющее быстро доставить свой автомобиль до ближайшего автомагазина. Если вы не замените ДПРВ, проблема с переключением передач вернётся обязательно.
Плохая работа двигателя – неисправный ДПРВ приведёт к неправильному впрыску топлива в камеру цилиндра. Поскольку двигатель зависит от правильной смеси воздуха и топлива, сразу возникнут неполадки в его работе. При нажатии на педаль газа ускорение авто будет значительно меньше. Вероятно, вы не сможете ехать быстрее, чем 50-70 км. в час. Более того – автомобиль может начать двигаться с рывками.
Низкая топливная эффективность – топливные форсунки будут направлять в камеру сгорания слишком много бензина, если у вас плохой ДПРВ. При этом значительно увеличивается расход топлива, что можно заметить уже после первых 50-ти км. Поломка устраняется заменой ДПРВ.
Возможные причины неисправности
ДПРВ – это генератор импульсов, который создаёт очень слабый сигнал. Есть небольшая вероятность того, что ток постепенно ослабит целостность его обмотки. Однако вибрации, вызванные магнетизмом, проходят по зубьям редуктора. Когда распредвал поворачивается, сила меняется точно так же, как генерируемый сигнал. Эти вибрации вызывают микроскопические движения внутри ДПРВ, создавая слабые места в существенных частях, особенно обмотку в случае ДПРВ индуктивного типа.
С датчиком типа Холла совсем другая история. Этот тип ДПРВ представляет собой твердотельное устройство, то есть его электронный компонент, как диод или транзистор. Напряжение может повредить чувствительные части ДПРВ. Короткие замыкания и неправильные соединения могут также повредить его. И помните, что вам нужен источник питания, чувствительный к полярности.
Как проверить датчик положения распредвала
При устранении неисправности, связанной с подозрением на неисправность ДПРВ, вы должны следовать диагностическим рекомендациям в литературе по эксплуатации транспортного средства от производителя, чтобы изолировать неисправный компонент при наличии кода неисправности. Другого способа узнать, что является причиной проблемы (искра, плохой модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания) нет.
Магнитные ДПРВ можно проверить, отсоединив электрический разъём и проверив сопротивление между клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать напряжение от 500 до 900 Ом. При тестировании ДПРВ всегда учитывайте технические характеристики производителей автомобилей. Очевидно, что если вы увидите нулевое сопротивление (короткое замыкание) или бесконечное (открытое) сопротивление, то это значит, что ДПРВ не работает и нуждается в замене.
Проверка двухпроводного индуктивного датчика
Существует ряд общих признаков неисправного ДПРВ. Если у вас возникли такие проблемы, вам может потребоваться его заменить. Эти же симптомы могут быть вызваны проблемами с системами зажигания или впрыска топлива. Таким образом, перед заменой ДПРВ стоит провести тесты на определение настоящего источника неисправности.
Если загорается индикатор проверки, ваш ECU записывает код неисправности. Вы можете проверить ошибки с помощью специального диагностического прибора. Коды между P0335 и P0338 соответствуют проблемам ДПРВ.
Это, вероятно, самый простой и наиболее точный способ проверки и определения проблемы ДПРВ. К сожалению, ДПРВ, как правило, выходит из строя намного раньше, чем загорается соответствующий индикатор. Чтобы быть постоянно в курсе проблем автомобиля, стоит проводить и другие виды тестирования.
RPM – этот следующий метод проверки ДПРВ, где также потребуется диагностический прибор. Одна из настроек сканера позволяет считывать скорость вращения двигателя в оборотах в минуту (об/мин). Настройте сканер для считывания оборотов двигателя и заведите его. Сканирующий прибор должен считывать от 100 до 500 об/мин. Низкое значение указывает на то, что ДПРВ работает неправильно. «0» означает, что ДПРВ полностью вышел из строя.
Тестирование мультиметром
Конечно, доступ к сканеру есть не у всех (хотя их иногда можно арендовать в магазинах запасных частей). Мультиметр является более распространённым и очень полезным инструментом для диагностики многих электронных компонентов вашего автомобиля. Мультиметр может измерять напряжение, ток и сопротивление.
Вы можете снять ДПРВ, а затем проверить сопротивление. Прикрепите один конец мультиметра к каждому проводу ДПРВ. Сопротивление 0 означает, что существует короткое замыкание. Бесконечное сопротивление означает, что существует разомкнутая цепь. Любое из этих показаний указывает на то, что ДПРВ не работает. При любом другом значении проверьте его в инструкции производителя. Если показание не соответствует рекомендуемому сопротивлению, вы должны заменить ДПРВ.
Ещё один способ проверить ДПРВ с помощью мультиметра – проверить выходное напряжение при помощи двигателя. Чтобы сделать это, вам понадобится помощник. Зачистите соединительные разъёмы и измерьте выходное напряжение в милливольтах переменного тока. Как правило, это показание составляет около 200 милливольт, но может изменяться в зависимости от марки авто. Проверьте технические характеристики в инструкции пользователя. Если выходного напряжения нет, то, очевидно, ваш датчик работает неправильно.
Эти тесты помогут вам определить источник проблемы. Они либо предотвратят ремонт, который вам не нужен, либо подтвердят, что ремонт, который вы собираетесь сделать, именно тот, который действительно нужен. Если тестирование действительно подтвердило, что ваш ДПРВ неисправен, придётся его заменить.
Проверка трёхпроводного ДПРВ
Шаги по тестированию трёхпроводного ДПРВ:
ВАЖНО! Перед началом любого испытания напряжение аккумулятора должно быть минимум 11,5 вольт.
ВАЖНО! Перед началом любого испытания напряжение аккумулятора должно быть минимум 11,5 вольт.
Функциональный тест датчика CMP:
Замена датчика распредвала
Начните ремонт с парковки автомобиля на ровной поверхности с выключенным двигателем и на ручном тормозе. Хотя внешний вид и конструкция двигателей различных авто отличается, процесс практически идентичен.
Необходимые инструменты и расходные материалы:
Шаг 1: Снимаем датчик распредвала
Найдите датчик, осмотрев переднюю, заднюю и верхнюю части двигателя. Устройства обычно находятся сбоку и имеют двух- или трёхпроводной разъём.
Чтобы отсоединить разъём от датчика, используйте плоскую отвёртку. Аккуратно вытащите разъём из датчика. Он может немного застревать из-за уплотнения внутри, которое предназначено для предотвращения попадания влаги.
Используя ключ 8 мм или 10 мм (в большинстве случаев), снимите болт крепления датчика положения распределительного вала, повернув его против часовой стрелки. Обычно есть только один болт.
Осмотрите резьбу на предмет повреждений и при необходимости замените болт. Возьмитесь за датчик и с помощью крутящего движения вытащите его из корпуса. Он также может немного застревать из-за уплотнительного кольца, которое предназначено для управления моторным маслом.
Как только датчик будет извлечён из своего корпуса, проверьте электрические клеммы на предмет повреждений и коррозии, которые будут препятствовать работе нового датчика.
Шаг 2: Устанавливаем новый датчик распредвала
После того, как старый датчик будет удалён, протрите гнездо и другие компоненты, чтобы обеспечить надлежащую установку. Убедитесь, что датчик имеет новое уплотнительное кольцо, чтобы избежать утечки масла после его установки.
Чтобы избежать утечки масла и при необходимости очистить поверхность или компоненты системы, используйте бумажное полотенце. Затем на уплотнительное кольцо нанесите небольшое количество моторного масла или WD40, и осторожно поместите датчик на место. Масло поможет избежать повреждения уплотнителя во время установки.
Вставьте и закрутите монтажный болт вручную, чтобы избежать повреждения резьбы. Используйте небольшую отвёртку или ключ и затяните болт крепления датчика. Проверьте разъем электропроводки, чтобы убедиться, что он не содержит смазки, грязи и коррозии. При необходимости очистите его до установки нового датчика. Проверьте проводку разъёма, потому что обычно она нуждается в замене.
Плотно установите электрический разъём. Когда он будет полностью установлен, вы услышите характерный щелчок. После установки нового датчика дважды проверьте монтажный болт и соединение. По завершении ремонта подключите программатор, чтобы очистить коды и запустить двигатель. Сообщение «PASS» будет означать успешное завершение установки.
