Клапан продувки адсорбера — как он работает, проблемы, симптомы, проверка
Клапан продувки адсорбера (КПА) является частью системы улавливания паров бензина (EVAP). Система EVAP предотвращает выход паров топлива из топливного бака в атмосферу. Она улавливает пары бензина и временно хранит их в угольной канистре — адсорбере.
Для чего нужен клапан продувки
При определенных условиях работы двигателя, пары топлива удаляются из адсорбера и сжигаются внутри двигателя. Продувочный клапан контролирует количество паров топлива, которое продувается из адсорбера во впускной тракт.
Как работает
В современных автомобилях КПА представляет собой соленоид с электроприводом, который управляется блоком управления двигателя (ЭБУ).
Когда двигатель выключен, клапан закрыт. Когда двигатель работает и полностью прогрелся, ЭБУ постепенно открывает КПА, чтобы позволить некоторому количеству паров топлива перемещаться из адсорбера во впускной тракт и сжигаться в двигателе.
Поток продувки контролируется рядом датчиков. Если он меньше или больше ожидаемого в данных условиях, блок управления зажгёт индикатор «Check Engine».
Проблемы с продувочным клапаном
Наиболее распространенная проблема с клапаном продувки — это когда он заклинивает или закрывается не полностью. Это может привести к включению «Check Engine».
В некоторых автомобилях заклинивший продувочный клапан может вызвать затруднения при запуске сразу после заправки: в течение первых нескольких секунд двигатель может работать неровно и дергаться.
Проблемы с КПА распространены во многих автомобилях. В некоторых моделях Hyundai начала 2000-х годов (Elantra, Santa Fe, Tucson, Tiburon) часто случается заклинивший продувочный клапан, вызывающий код ошибки P0441.
Подобные проблемы довольно распространены во многих европейских автомобилях, включая Audi и Volkswagen. В некоторых автомобилях Mazda неисправный клапан может вызывать код P0446 и другие коды EVAP.
Клапан продувки не очень дорогой и его легко заменить.
Как проверить клапан продувки адсорбера?
Правильную процедуру проверки КПА можно найти в руководстве по обслуживанию автомобиля. Последовательность действий различается в зависимости от марки и модели автомобиля.
Проверка катушки
В большинстве автомобилей клапан обычно закрыт, то есть он должен быть закрыт без напряжения и открыт при подаче напряжения. Причём, когда на КПА подаётся напряжение должен быть слышен отчетливый щелчок.
Проверка герметичности
Следующим шагом является проверка правильности закрытия продувочного клапана и его герметичности. Для этого нужно подключить ручной вакуумный насос (можно использовать медицинский шприц) и приложить вакуум к клапану.
Без напряжения клапан должен хорошо держать вакуум. Теперь подключаем напряжение аккумулятора. Клапан продувки щелкает, и вакуум немедленно падает. В этом случае КПА исправен.
Например, Автоваз рекомендует следующую процедуру:
Помимо клапана продувки адсорбера коды ошибок, связанные с EVAP, часто бывают вызваны неисправным вентиляционным клапаном или крышкой бензобака.
Адсорбер можно тоже снять с автомобиля. И даже нужно. Залейте в снятый адсорбер адсорбирующую жидкость и бросьте где нибуть подальше может пригодится а может в ТОПКУ ЕГО!
Переходники с двумя белыми квадратами тоже снимайте не все но оставте один тот до которого руки не доберутся. Именно тот и есть одит который может остаться. Сэпоратор — долой.
Спасибо что поделились весьма ценной инфомацией полученной в ходе спипритических сеансов из другого мира,куда уходят отжившие клапаны EVAP.
Автомобиль плохо заводится в жаркую погоду? Клапан продувки адсорбера устройство, методы проверки и диагностика.
Добрый день, друзья!
Постепенно к нам приходит лето и всё чаще встречаются посты связанные с кондиционерами, перегревом, плохим запуском в жару.
Одной из причин долгого запуска в жаркую погоду является неисправность клапана продувки адсорбера.
Клапан продувки адсорбера (КПА) является частью системы улавливания паров бензина (EVAP). Система EVAP предотвращает выход паров топлива из топливного бака в атмосферу. О работе системы много написано на разных ресурсах в интернете, поэтому более подробно мы здесь останавливаться на этом не будем. Рассмотрим методы проверки и диагностики электромагнитного клапана.
Клапан устроен следующим образом.
1. Седло клапана
2. Возвратная пружина
3. Опора
4. Корпус электромагнитного клапана
5. Разъем
6. Катушка
7. Арматура
8. К впускному коллектору
9. Из угольного фильтра
Диагностика клапана сводится к следующим проверкам:
► Отсоединить электромагнит. Проверить полное сопротивление. Правильное значение: 10 — 100 Ω. Если значение равно нулю или бесконечности: Заменить электромагнит;
► Проверить источник питания соленоида. Правильное значение: напряжение аккумуляторной батареи;
► Проверить работу реле управления;
► Проверить состояние и неразрывность проводов и контактов;
► Проверить шланги на засорение. Один из методов проверки дымогенератором.
Герметичность клапана можно проверить с помощью шприца и шланга.
Проверка электромагнитного клапана продувки адсорбера осцилографом.
► Соленоид выключен A;
► Блок управления включает соленоид B;
► Напряжение падает до нуля C;
► После достаточного отвода всех паров: Блок управления выключает соленоид D. В катушке сохраняется остаточная энергия. Создается сильная противодействующая ЭДС (электродвижущая сила).
► Возникают пиковые напряжения E. Полное сопротивление соленоида рассеивает напряжение;
► Напряжение быстро возвращается к предыдущему значению 12V (F).
Пошаговая проверка электромагнитного клапана на примере автомобиля шкода кодиак с двигателем 2.0 TFSI DKZA.
Шаг 1: Проверьте напряжение питания (контакт 1).
Включите зажигание. Измерьте напряжение на контакте 1. Оно между 12 и 14.4 V?
Да — Эта проверка успешно завершена.
Нет — Включите зажигание. Измерьте напряжение на контакте 2 (O7 Предохранитель SB9). Оно между 12 и 14.4 V?
Да — Измерьте сопротивление между контактами 1 и 2 (O7 Предохранитель SB9). Сопротивление должно быть меньше, чем 1 Ом. Проверьте проводку и при необходимости замените.
Нет — Проверьте следующее: O7 Предохранитель SB9. Если предохранитель целый проверить провод от предохранителя до АКБ.
Шаг 2: Проверьте работу соленоида.
Отсоедините клапан продувки адсорбера. Соедините контакт 2 с отрицательной клеммой аккумуляторной батареи. На короткое время соедините контакт 1 с положительной клеммой аккумуляторной батареи. Э/м клапан ‘щелкает’?
Да — Эта проверка успешно завершена.
Нет — Соедините отрицательную клемму аккумуляторной батареи с контактом 1. Соедините положительную клемму аккумуляторной батареи с контактом 2. Э/м клапан ‘щелкает’?
Да — Эта проверка успешно завершена.
Нет — Замените клапан продувки адсорбера.
Шаг 3: Проверьте проводимость на контакте 2.
Измерьте сопротивление между контактами 2 и A 63 (E1 Блок управления двигателем). Оно меньше, чем 1 Ω?
Да — Соединение прошло проверку.
Нет — Отремонтируйте провода.
На этом всё. Принцип проверки у автомобилей принципиально не различается. Клапан и способ его работы идентичен.
Напоследок приведу ряд артикулов электромагнитного клапана адсорбера на разных двигателях устанавливаемых на автомобили шкода.
BSE 1,6 MPI — 058133517B;
CGGB (BXW) 1,4 MPI — 6Q0906517;
CWVA (CWVB) 1,6 MPI — 04E133781Q (идёт в сборе со шлангом);
CZCA 1,4 TFSI — 04E133366DD (идёт в сборе со шлангом);
CZDA 1,4 TFSI 04E133366CT (идёт в сборе со шлангом);
CFNA 1,6 MPI — 6Q0906517;
BFQ 1,6 MPI (CDAB 1,8 TFSI) — 037906283C
CZPA 2,0 TFSI — 06H906517Q.
На этом всё. Всем хорошего лета, желательно, чтобы пришлось на выходные. Отличного пуска в жаркую погоду и ровных дорог. До новых встреч.
Чистка адсорбера и проверка клапана адсорбера.
После выявленной ошибки 1123 — обогащенная топливная смесь, началась работа по проверке клапана адсорбера и чистке самого адсорбера. Расположение клапана адсорбера указано на рисунке 1 и 2.
Для проверки клапана адсорбера необходимо открутить 2 болта, снять шланги «1 и 2», вытащить штопор «3», снять провод питания «4». Если попробовать продуть клапан, он не должен пропускать воздух. Далее подключаем клапан к питанию «4» и заводим двигатель, клапан должен щелкать и пропускать воздух в направлении указанном на рисунке. Так
Так как все эти действия выполнялись, то пришел к выводу что клапан в рабочем состоянии. После того, как поставил его на место перешел к чистке самого адсорбера. Для того чтобы добраться до него достаточно поднять автомобиль домкратом и снять левое заднее колесо. Далее необходимо открутить болты 1,2,3 и снять шланги 4.
Так как компрессора под боком не было, продувал адсорбер простым насосом. На адсорбере есть три отверстия. Одно широкое, куда по предположению заходит вохдух и два узких. Продувать нужно крайнее узкое отверстие (как показано на рисунке) при этом средне узкое отверстие лучше зажать, иначе из него начинает выдувать уголь.
Если при чистке перестала выходить пыль из широкого отверстия, то можно слегка простучать молотком по адсорберу. Продолжать пока пыль не перестанет выходить.
После этих действие ошибка «CHEK» перестала появляться. Но это пока, еще покатаюсь протестирую.
#15 Диагностика и ремонт КПА (клапан продувки адсорбера)
Описываю неисправность: Исключительно на прогретом авто, когда переходил на ХХ (светофор или остановка у гаража), через минуту после остановки, 1 раз в 30-50 секунд обороты резко падали до 500, сразу поднимались до 1200 и возвращались обратно на 800. Так происходило всего один раз каждые
Пытаясь разобраться с причиной этого недуга, было проведено много экспериментов. Не глуша двигатель я вышел из машины и открыл капот. Заметил, что как только начинает работать клапан адсорбера (цык-цык-цык), тут же происходит этот провал оборотов. Как только клапан адсорбера перестает работать, обороты приходят в норму. Спустя указанное время адсорбер продувается снова и обороты опять падают.
Проверял клапан на продув, когда он закрыт, то не дуется, когда открыт, то продувается легко. Работает.
Короче забил и ездил так…
Но вот пришел диагностический кабель из китая! 🙂 Продолжил опыты и победил проблему.
Диагностика выдала ошибку P0441, причем Чек не горит!
Подключил кабель к ноутбуку, запустил OpenDiag и поехал…
В течении всей поездки КПА открывался от 0 до 30% и проблем не было. Видимо зима делает своей дело, но по приезду в гараж, на ХХ машина снова «чихнула» и обороты упали до 500. В ноутбуке четко видно, что виновато открытие КПА на 90%, которое произошло резко и непредвиденно для системы.
Затем я включил принудительную 100% продувку адсорбера через режим управления. Обороты подскочили до 1200 и плавно выровнялись до 800. Спустя 10 секунд (сразу скажу, что это время неважно, можно хоть на 5 минут открыть и держать открытым) я сделал сброс, т.е. ЭБУ вернул его на тот процент, на который считает нужным. В этот момент обороты упали до 500 и машина заглохла.
Я повторял этот эксперимент снова и снова, но машина больше не глохла… В момент выключения продувки обороты падали до 500, но система успевала их подхватить.
Баловался я так минут 10, после чего открытие и закрытие клапана перестало влиять на обороты. Точнее оно влияло, но лишь незначительным временным увеличением или уменьшением.
Казалось бы адсорбер продулся? Нет. Спустя пару минут все вернулось…
Я пробовал проводить эксперимент с открытой горловиной бензобака, ничего не меняется. Сложилось ощущение, что система не успевает среагировать на внезапное изменение смеси… Но пред. владелец авто утверждает, что с покупки этой проблемы не было. В общей сложности я продувал этот адсорбер около 20 минут, если предположить, что адсорбер забит и тянет пары из бака, то они давно бы уже улетучились. Пробовал снимать штуцер с КПА. Палец добротно присасывается при продувке адсорбера и не присасывается вообще, когда продувка выключена.
Пробовал на период 100% работы КПА надевать на горловину бензобака пакет, он внутрь не затягивается, наружу не надувается, значит пары адсорбер берет не из бака. При открытии КПА воздух тянется с такой силой, что мой пакет быстро бы засосало внутрь хотя бы чуть-чуть.
Снял КПА, чтобы попробовать отрегулировать силу пружины клапана (там есть винт).
Выкрутил полностью регулировочный винт (открутил и пинцетом вытащил). В корпусе резиновое колечко, чтобы винт не травил воздух, а вот с самим винтом интереснее! Там на кончике есть прорезь а в нее залит резиновый демпфер, который практически полностью разрушился. По этой причине стучит КПА (шток бьет по металлу). И еще скорее всего из-за разрушения демпфера увеличился этот самый зазор и соответственно клапан стал шире открываться. Вот и причина… Прочистил все с помощью очистителя карбюратора и закрутил винт до упора.
Запустил двигатель и включил адсорбер на 100%. Если до упора завернуть винт, то палец не присасывает, если начать выкручивать, то по мере выкручивания присасывает сильнее и сильнее… Таким образом регулируется сила пружины. Выкрутил на 1 полный оборот и ушел домой.
Сегодня продолжил ремонт. Пришел в гараж, поездил на авто и принялся за эксперименты. При включении адсорбера на 100% заметил одну особенность. На 100% продувке он перестал Цокать (цык-цык-цык)
Похоже вчерашняя продувка КарбКлинером помогла. Снял нижний шланг, палец присасывает довольно сильно, но включение и выключение продувки на 100% почти не влияет на обороты. Провел серию из 20 тестов общей сложностью 30 минут.
Повторный замер через 2 минуты
Ни на одном из тестов обороты не упали ниже 750. Кроме того, провел тест на плавное открытие КПА. Клапан цокает при % продувки ДО 95! После 95 цоканье прекращается, клапан непрерывно открыт и продувается. Если подумать, то ведь так и должно быть, а у меня получается до прочистки (даже на 100% продувке) клапан приоткрывался не в полную силу (он цокал), а на малом проценте не цокал вообще, скорее всего и не открывался. Для тех, кто не понял, клапан работает по принципу многократного открывания и закрывания за счет импульса. Винт оставил выкрученным от закрученного состояния на один полный оборот.
И еще наблюдение, если поднять заднюю часть сидения, ухом прислониться к люку насоса бензобака и включить продувку, то слышно, как шипит воздух внутри бака. Система работает.
Последний замер (температура окружающего воздуха +15, подземный гараж):
ИТОГИ: По скринам видно, что исправилась не только работа КПА, но еще и холостые ровные стали — 820 (на скринах меньше красных точек в момент выключенной продувки). Посмотрел другие 20 скринов тестов, и вправду. Обороты везде от 818 до 830. Условия для тестов не менялись.
Мои размышления по поводу того, почему КПА перестал стучать: я думаю, что из-за разбитого резинового демпфера сменился зазор между штоком и винтом, а также из-за наличия смол и прочих отложений, его клинило при малом % продувки, пары скапливались и потом при большом % продувке клапан таки открывался резко и смесь не успевала корректироваться. Теперь буду ждать лета, чтобы повторить тест на жаре.
UPD 29.10.2015 В связи с многочисленными вопросами «Как проверить, что КПА исправен?» прикладываю выдержку из документации АвтоВАЗа.
Если кратко, то при увеличении % продувки с 0 до 96, переменная FR (Текущий коэффициент коррекции впрыска) должна измениться на 10-20%. Отклонения от этого параметра — не норма. Либо осуществляем попытки оживить клапан, либо замена.
UPD 30.11.2015
Недавно снова вышла ошибка 0441, причем уже не просто с признаком СОХР, а еще и признаком ТЕК. Проверил клапан, открыв его с 0 до 40%, потом с 0 до 20%, клапан молчал, палец не присасывается к нижнему штуцеру. Короче снова закис. Изменил метод регулировки. Включил продувку на 8,20% (эта стандартный показатель, который ЭБУ использует почти всегда на ХХ) и стал немного закручивать регулировочный винт. Клапан начал стучать, палец присасывается к штуцеру! С такой регулировкой, что при 8%, что при 40%, КПА стучит, а значит работает! Буду наблюдать дальше, уж очень не хочется брать новый клапан…
Дальше провел тест описанный выше, параметр FR без продувки 1.05, при включении продувки с 0 до 96% параметр меняет значение до 0.90, после чего плавно выравнивается и начинает чуть-чуть увеличиваться. После выключения принудительной продувки принимает значение 1.05.
Вывод: тест пройден, в 10-20% укладываемся (у меня вышло
ИМХО: У теста от АВТОВАЗа есть свои плюсы и минусы. Плюс в том, что если вы лишнего закрутите винт в КПА, то при открытии продувки с 0 до 96% вы не сможете выйти на автоматическую корректировку показателя FR в районе 10-20%. В лучшем случае будет 5%, в худшем 0%!
Недостаток этого теста в том, что он не проверяет адекватность работы клапана, а проверяет работу клапана в принципе. Почти всегда, при открытии клапана с 0 до 100% он будет открываться, это якобы говорит о том, что он рабочий… Но! В большинстве случаев КПА клинит именно при неполном открытии (клапан импульсный, увеличивается частоты импульсов — проще начать двигать шток, уменьшается — сложнее двигать шток). Например при 30% продувке КПА может не открываться, а при 60% уже открываться… Вы получите резкий провал в оборотах на ХХ. Зависит от степени изношенности узла и его регулировки винтом.
Считаю, что адекватность работы клапана нужно проверять постепенным увеличением процента продувки. Причем проверять нужно не просто постоянно увеличивая процент, а сбрасывая его в ноль после каждой проверки:
-Открыли с 0 до 90% — щелкает, ОК!
-Открыли с 0 до 70% — щелкает, ОК!
-Открыли с 0 до 40% — не щелкает! Крутим винт, чтобы начал уверенно щелкать и повторяем эксперимент.
И т.д.
Клапан должен уверенно стрекотать (при малом проценте продувки должны быть хотя бы ощутимые толчки по корпусу КПА), это признак того, что он работает!
Как проверить адсорбер
Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ошибка абсорбера). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).
Для чего нужен адсорбер
Перед тем как перейти к вопросу о том, как проверить работу адсорбера, вкратце остановимся на описании работы системы улавливания паров бензина (по-английски называется Evaporative Emission Control — EVAP). Это даст более четкое представление о функциях как адсорбера, так и его клапана. Итак, как понятно из названия, система EVAP предназначена для улавливания паров бензина и недопущения попадания их в несгоревшем виде в окружающий воздух. Испарения образуются в топливном баке при нагреве бензина (чаще всего при длительной стоянке под палящим солнцем в теплое время года) или при снижении атмосферного давления (очень редко).
Задача системы улавливания топливных испарений состоит в том, чтобы возвращать эти самые испарения во впускной коллектор двигателя и сжигать их вместе с топливовоздушной смесью. Как правило, такая система устанавливается на все современные бензиновые двигатели в соответствии с экологической нормой Евро-3 (был принят в Евросоюзе в 1999 году).
Система EVAP состоит из следующих элементов:
Также дополнительно имеются жгуты проводов, идущие от электронного блока управления двигателем (ЭБУ) к упомянутому клапану. С их помощью обеспечивается управление этим устройством. Что касается адсорбера, то имеет три внешних соединения:
Адсорбер представляет собой некую бочку (или аналогичный сосуд), который наполнен перемолотым углем, в котором, собственно, конденсируются пары бензина, после чего они в результате продувки отправляются в систему питания автомобиля. Долгая и исправная работа адсорбера возможна лишь при его регулярной и достаточной вентиляции. Соответственно, проверка адсорбера автомобиля заключается в том, чтобы проверить его целостность (поскольку корпус может ржаветь) и способность конденсировать пары бензина. Еще старые адсорберы пропускают через свою систему уголь, находящийся в них, чем забивают как систему, так и клапан их продувки.
Проверка клапана адсорбера мультиметром
Электромагнитный клапан продувки адсорбера выполняет непосредственно продувку системы от имеющихся в ней испарений бензина. Выполняется это путем его открытия по команде от ЭБУ, то есть, клапан является исполнительным механизмом. Он находится в трубопроводе между адсорбером и впускным коллектором.
Что касается проверки клапана адсорбера, то, во-первых, проверяется факт того, что он не забит угольной пылью или другим мусором, который может попасть в топливную систему при ее разгерметизации извне, а также углем из адсорбера. А во-вторых, проверяется его работоспособность, то есть возможность открытия и закрытия по команде, идущей от электронного блока управления двигателем. Причем проверяется не только наличие самих команд, но и их значение, что выражается во времени, в течение которого клапан должен быть открыт или закрыт.
Интересно, что в двигателях, снабженных турбокомпрессором, разрежение во впускном коллекторе не создается. Поэтому для работы системы в ней предусмотрен еще один двухходовой клапан, срабатывающий и направляющий пары топлива во впускной коллектор (если давление наддува отсутствует) или на впуск компрессора (если давление наддува имеет место).
Обратите внимание, что управление электромагнитным клапаном адсорбера выполняется электронным блоком на основании большого объема информации от датчиков температуры, массового расхода воздуха, положения коленчатого вала и других. На самом деле алгоритмы, по которым построены соответствующие программы, достаточно сложные. Важно знать, что чем больше расход воздуха двигателем — тем больше длительность управляющих импульсов от ЭБУ до клапана и тем сильнее продувка адсорбера.
То есть, важно не напряжение, которое подается на клапан (оно стандартное и равное общему напряжению в автомобильной электрической сети), а его длительность. Существует такое понятие как «скважность продувки адсорбера». Оно скалярное и измеряется в пределах от 0% до 100%. Нулевой порог показывает, что продувки нет вовсе, соответственно, 100% означает, что адсорбер продувается максимально в данный момент времени. Однако на самом деле это значение всегда находится где-то посередине и зависит от условий эксплуатации машины.
Также понятие скважности интересно тем, что его можно измерить с помощью специальных диагностических программ на компьютере. Примером такого программного обеспечения могут служить программы Chevrolet Explorer или OpenDiag Mobile. Последняя отлично подойдет для проверки адсорбера отечественных автомобилей ВАЗ «Приора», «Калина» и других аналогичных моделей. Обратите внимание, что для работы с мобильным приложением необходим дополнительный сканер, например, ELM 327.
В качестве лучшей альтернативы можно купить автосканер Rokodil ScanX Pro. При использовании этого устройства не понадобятся никакие дополнительные гаджеты или программное обеспечение, которое часто требует дополнительные платные расширения, под конкретную марку или модель автомобиля. Такое устройство дает возможность считывать ошибки, следить за работой датчиков в реальном времени, вести статистику поездок и многое другое. Работает с протоколами CAN, J1850PWM, J1850VPW, ISO9141, поэтому Rokodil ScanX Pro подключается практически к любому автомобилю с разъемом OBD-2.
Внешние признаки неисправности
Прежде чем проверять клапан продувки адсорбера, а также сам адсорбер, наверняка будет полезно узнать, какими внешними признаками сопровождается этот факт. Существует ряд косвенных признаков, которые, правда, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл также проверить и работу системы EVAP, а также входящих в нее элементов.
В некоторых случаях отмечается, что при нарушении нормальной работы системы улавливания паров бензина, запах топлива может попадать в салон. Особенно это актуально при открытых передних окнах и/или когда машина продолжительное время стоит в закрытом боксе или гараже со слабой вентиляцией. Также плохой работе системы способствует разгерметизация топливной системы, появление мелких трещин на топливопроводах, заглушках и так далее.
Как проверить адсорбер
Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:
Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.
Как проверить клапан адсорбера
Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:
Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона.
Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.
Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.
Как отремонтировать адсорбер и клапан
Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP.
Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.
Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.
Проверка клапана с помощью самодельной контрольки
Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится.
Точно такая ситуация и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.
Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным. Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.
Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.
Заключение
Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые.
Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.
Адсорбер и как проверить клапан адсорбера
Рассмотрим на простом языке, как работает адсорбер на автомобиле, какие могут быть неисправности адсорбера, а также, как просто проверить клапан адсорбера.
Многие автолюбители не знают, что такое адсорбер и уж, тем более, зачем он нужен и установлен ли он на их авто. Также большинство недооценивают этот узел и считают его второстепенным в устройстве автомобиля.
Заблуждения встречаются и в понимании принципа работы продувочного клапана адсорбера.
Ну разберемся во всем по порядку.
Адсорбер или Абсорбер
В интернете и в автомобильных сообществах можно встретить оба этих названия. Но на самом деле это две разные системы, а на автомобиле установлен именно адсорбер. Поэтому называть сие устройство абсорбером не верно.
Адсорберы используются как в промышленности, так и в автомобилестроении.
Причем, начиная с введения норм токсичности ЕВРО 2, данные системы обязательны к установке на транспортные средства.
Для чего нужен адсорбер
Адсорбер предназначен для уменьшения загрязнения окружающей среды парами бензина. Всем известно, что бензин очень хорошо испаряется.
Это с ним происходит и в бензобаке автомобиля.
Из-за этого повышается давление в топливном баке, что является проблемой.
Чтобы решить данную проблему, бензобак необходимо сообщать с атмосферой. Благодаря этому мы сможем поддерживать давление в баке приближенным к атмосферному.
Но если мы просто соединим бак с атмосферой, тогда бензин будет испаряться прямо в окружающую среду, нанося вред экологии.
На старых авто системы адсорбера не было. Поэтому возле них практически всегда ощущался запах бензина. С введением норм ЕВРО 2, это стало недопустимо и все автомобили обязали устанавливать системы улавливания паров бензина.
На простом языке — на автомобилях без адсорбера бензин испаряется в атмосферу, а на авто с адсорбером эти пары сжигаются (окисляются) в цилиндрах двигателя.
Простыми словами, система улавливания паров топлива (EVAP) — это система вентиляции топливного бака, состоящая обычно из:
Гравитационный клапан адсорбера
Гравитационный клапан является обязательным элементом системы. Он предотвращает попадание топлива из бензобака в адсорбер при опрокидывании автомобиля.
Устанавливаться может как в бензобаке, так и за его пределами. Например, на Шевроле Нива он установлен возле заливной горловины, а на Шевроле Лачетти в бензобаке
Где находится адсорбер
Принцип работы адсорбера на разных авто одинаков, разница лишь в форме и расположении адсорбера и клапана продувки. У некоторых он установлен в моторном отсеке. Например, ВАЗ 2115
А, например, у Шевроле Лачетти — под днищем возле заднего колеса
Как работает адсорбер

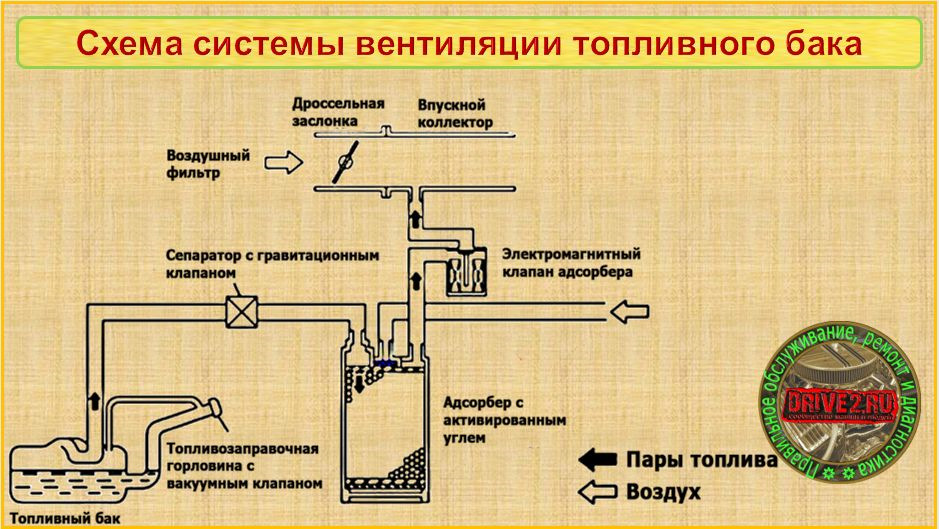

Пары топлива из бака через гравитационный клапан попадают в адсорбер (емкость с активированным углем) через штуцер с надписью «TANK», где накапливаются, пока двигатель не работает. Второй штуцер адсорбера с надписью «PURGE» соединен трубкой с клапаном продувки адсорбера, а третий с надписью «AIR» соединен с атмосферой.
1- вентиляционный штуцер AIR, 2 — штуцер TANK трубки подвода паров топлива из бака к адсорберу, 3 — штуцер PURGE трубки отвода паров топлива от адсорбера к клапану
Более понятно это выглядит следующим образом.
Автомобиль стоит на стоянке. Бензин в баке постепенно испаряется, повышая давление. Избыток давления стравливается по пути — гравитационный клапан-адсорбер-атмосферный штуцер адсорбера.
То есть, давление стравливается в атмосферу, но пары топлива при этом конденсируются на активированном угле адсорбера.
При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается со впускным коллектором.
При работе двигателя ЭБУ, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном коллекторе. То есть, пары высасываются из адсорбера, а по атмосферному штуцеру в адсорбер заходит свежий воздух.
Пары бензина смешиваются с воздухом и отводятся во впускной коллектор за дроссель и далее поступают в цилиндры двигателя.
Поэтому адсорбер можно образно сравнить с самоочищающимся фильтром отстойником.
Как работает клапан адсорбера
Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел «пособия» и «обучающие видео» по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.
Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.
Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как «скважность продувки адсорбера», которая находится в пределах от 0% до 100%.
Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%.
Клапан адсорбера образно можно сравнить с водопроводным вентилем, нежели с клапаном. То есть, клапан адсорбера не просто открывается/закрывается, а регулирует интенсивность прохождения газов.
Неисправности адсорбера
Неисправный адсорбер может привести к двум самым распространенным проблемам:
1. Так как адсорбер напрямую связан с давлением в бензобаке, то при его неисправности могут раздаваться хлопки в бензобаке, а также может слышаться характерное шипение при откручивании пробки заливной горловины.
2. При неисправности клапана адсорбера может наблюдаться очень нестабильный холостой ход. Особенно при прогреве. Именно такой случай я диагностировал в этом видео
Как проверить клапан адсорбера
Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.
Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:
Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.
Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке «управление механизмами — тест клапана продувки адсорбера». При нажатии на кнопку «ВКЛ» в диаграмме программы мы увидим вот такие сигналы
Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.
Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.
Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.
К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.
На фото одна трубка уже снята.
Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.
Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)
После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места
Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.
У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.
Также необходима емкость с водой.
Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду
Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.
Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха
При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.
Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами
И подключаем к разъёму клапана адсорбера
Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.
В воде при этом будут видны пузыри воздуха
Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом
Бывает такое, что клапан не открывается. Тогда его только менять на исправный.
Видео Как проверить клапан адсорбера
Посмотрите более подробно, как проверить клапан адсорбера на нашем видео
Что такое адсорбер и как он работает. Видео
Видео версия про адсорбер
Артикул клапана адсорбера Шевроле Лачетти 1.6
Номерок клапана — GM 96408210
Всем Мира и ровных дорог.
Замена ремня ГРМ Лачетти
Стук Лачетти
Замена ремня вспомогательных агрегатов (генератора) Chevrolet Lacetti
Адсорбер и как проверить клапан адсорбера : 32 комментария
Добрый вечер. На счет проверки все понял. Пока не совсем понятно на счет проблемы хлопков после остановки машины (машина обычно хорошо прогрета после длительной езды), часто такая проблема встречается. На сколько я понял многие грешат на угольный фильтр и пытаются его греть и размягчать уголь в нем. Хочется услышать ваше мнение по этому поводу. Спасибо)
Приветствую, Владимир. Проблема в том, что бак должен без особых препятствий сообщаться с атмосферой. В адсорбере есть трубка, которая сообщается с атмосферой.
Когда авто стоит, то избыток испарения бензина отводится в адсорбер. При поездке клапан адсорбера периодически открывается и отсасывает пары топлива. Одновременно с этим, через атмосферную трубку подаётся воздух.
Если воздух будет подаваться с сопротивлением, то в баке образуется разрежение от работы насоса и от открытого клапана адсорбера. После остановки насос останавливается и клапан закрывается, а в баке восстанавливается давление и слышно хлопок.
Фильтрующий элемент в адсорбере имеет свойство уплотняться и снижать пропускную способность. Также негерметичный клапан адсорбера может создавать повышенное разрежение. Учитывая логи, выложенные на форуме, где положение ДЗ составляет всего 1.6%, то очень может быть, что проблема в нарушении клапана адсорбера. Или, допустим, клапана вентиляции картера. Довольно часто я определяю подсосы отключением этих систем от впускного коллектора и глушу их штуцера. Если положение ДЗ становится около 3%, значит какой-то клапан не работает должным образом. Чаще всего виноват клапан системы вентиляции картера, но и клапан адсорбера тоже может доставлять проблемы. Особенно, если бак хлопает после остановки.
В общем смысл я понял. В первую очередь надо проверить клапан адсорбера на работоспособность. Там уже видно будет. Холопки есть, проблема по сути старая.
Проверил сегодня клапан адсорбера. Ниже приведу пару фоток проверки и лог. По проверкам все отлично с клапаном. По хлопкам остается только фильтр угольный. Его или менять или восстанавливать пробовать. Может есть когда этого фильтра? интересно сколько новый стоит.
Да не мало так стоит… Будем пробывать восстанавливать. Читал что пытаются его греть и чуть-ли не ногами по нему ходить) может есть у кого практический опыт как над ним лучше поколдовать?
Скажите, а как понять, что нужно восстанавливать угольный фильтр? Какие симптомы?
Сергей, чаще всего — это хлопки в бензобаке и характерное шипение при откручивании крышки бензобака.
При диагностике — при принудительном открытии клапана, датчик кислорода должен на это отреагировать. Если этого не произошло, тогда под проверку клапан и фильтр
Андрей, здравствуйте.
По поводу клапана продувки адсорбера вопрос. Снял я его и проверил он механически исправен ( шпирцом не дуется, подаю напряжение на него от АКБ, открывается клапан и продувается).
Но когда в шевроле экспрорере нажимаю в меню управления механизмами на «ВКЛ» в меню продувки адсорбера, то нечего не происходит, вообще нечего, как был график 0 %, так и стоит дальше. Что это может быть? Как проверить, может ЭБУ не посылает сигналы на коннектор датчика продувки? Или сам угольный элемент закоксовался и поэтому нет реакции на тест продувки адсорбера?
Приветствую, Дмитрий. Клапан при этом тоже молчит?
Через программу, молчит..Напрямую к АКБ — цокает.
Я бы еще обратил внимание, дает ли ЭБУ команду на открытие клапана во время обычной поездки.
Также проверил бы наличие напряжения на первом контакте клапана при работающем двигателе. И проверил сопротивление провода от второго контакта клапана к 65 контакту ЭБУ
ЭБУ изредка по графикам да выдает от 2 до 6 % открытие.
Напряжение и сопротивление с подключенным клапаном через скрепки проверять, или просто в разъеме для клапана?
Признаки неисправности клапана адсорбера(абсорбера)
По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер. Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя. Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.
Назначение и принцип работы клапана продувки адсорбера
Схема клапана абсорбера
Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы. Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы.
Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.
Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.
Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.
Неисправности клапана адсорбера и их устранение
Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки.
Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.
Как проверить работоспособность клапана продувки адсорбера?
Проверка клапана абсорбера
Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.
При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.
Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.
Однако, как проверить клапан адсорбера на наличие поломок?
Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.
Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении. Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».
Признаки, по которым можно механически определить неисправность клапана адсорбера:
Замена клапана абсорбера своими руками
Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера.
Порядок работы:
Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя. Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику.
Разбираемся с ошибкой P0441 (16825), чистка/продувка адсорбера, клапан адсорбера N80 и т.п. Плюс ТО.
Эта ошибка рано или поздно появляется у многих, после чего народ беглым поиском в гугле находит что проблема в клапане адорбера N80, меняет его и кто-то благополучно ездит по сей день, а кто-то дальше пытается разбираться что к чему. В этой статье я постараюсь описать все возможные исходы в решении этого косяка, и что более важно — опишу методы диагностики, которые в большинстве случаев укажут вам напрямую на необходимый к замене/ремонту элемент.
Ошибки бывают разных подкатегорий и к каждой из них желательно подходить с определенной стороны. Сама категория выглядит вот так:
16825/P0441/001089 — EVAP Emission Control Sys: [значение]
На русском соответственно: 16825 — Система вентиляции топливного бака: [значение]
В списке подкатегорий можно выделить несколько основных:
16825 — Система вентиляции топливного бака: снижение пропускной способности
P0441 — 35-00 — спорадическая (Непостоянно)
P0441 — 008 — снижение пропускной способности
Р0441 — 002 — превышен нижний предел
Р0441 — 001 — превышен верхний предел
Все они могут сопровождаться значением «неверная пропускная способность»
Из симптоматики можно выделить пачку проблем на разных моторах (в том числе и моторах разных производителей, отличных от VAG) которые могут быть например — самопроизвольный отстрел пистолета на заправке до окончания заправки, нестабильная работа на ХХ, присасывание крышки бака к заливной горловине, переобеднение/переобогащение смеси, в свою очередь check engine, повышенный расход и т.п. Это не значит что у вас будут все проблемы из списка (это собсно так же не значит что будет и хотя бы одна — тобишь ошибка может висеть, а симптомов на данном этапе может не быть). Есть так же встроенный в вагком/vcds тест в 070 или 071 группе, здесь я его описывать не буду т.к. разного поколения ваги его могут не поддерживать. Так же есть отличный способ проверки — ведомый поиск неисправностей в VAS PC/ODIS, здесь я так же пропущу часть статьи т.к. если vas5054 у вас есть — вы сами разберетесь, а если нет и захотите купить — до ведомого поиска тут ещё очень далеко)). Вернёмся к основе.
Основных элементов из-за которых могут возникать как указанные выше симптомы, так и ошибки — три:
1. Электромагнитный клапан адсорбера n80 (номер и ревизия могут отличаться в зависимости от года и мотора)
2. Сам адсорбер или некая его составляющая (мокрый уголь, забитый фильтр или клапанок внутри адсорбера)
3. Соединительные элементы системы (патрубки, штуцера, хомуты и т.п.).
Теперь отдельно по каждому из пунктов:
1. Проверка клапана адсорбера n80.
Сначала открываем vcds/васю, идём в блок двигателя, запускаем тест исполнительных механизмов, щёлкаем «далее» до тех пор, пока не будет произведен тест нужного нам n80. Идём к подкапотке и слушаем происходят ли щелчки. Если звук есть — значит напряжение на клапан приходит. Это не значит что клапан исправен!, это значит что проблем в проводке от/до клапана нет. Это был первый этап. Далее необходимо снять патрубок с тонкого штуцера и подуть в него:
Продуваться он не должен т.к. на данный момент напряжение на него не подаётся. При подаче напряжения (либо тестом исполнителей выше, либо напрямую от АКБ) он должен продуваться. Если всё так — значит клапан исправен и претензий к нему быть не должно. Единственное исключение здесь — если ЭБУ не будет подавать на него сигнал при определенных условиях. Это тема другой статьи и здесь описывать что-либо в этой области смысла нет (но и шанс такого расклада стремится к нулю).
2. Проверка адсорбера.
С клапаном всё понятно, переходим к черной коробочке:
Я не буду вдаваться в подробности о принципах его работы т.к. статья при таком раскладе выйдет за пределы адекватных затрат времени по выяснению проблем с ошибками указанными выше. Суть проверки сего элемента в том, что он должен свободно продуваться в оба отверстия:
Воздух должен походить свободно, с небольшим коэффициентом сопротивления. Есть продувается — переходите к третьей части статьи, если не продувается, делаем следующее:
Чаще он не продувается через мелкое отверстие — если у вас так — вам необходимо вынуть фильтр (вынимается руками через отверстие #2):
Затем высыпать некоторую часть угля — приблизительно объёмом с вынутый фильтр. Далее отверткой выдавить пластиковый элемент с мембраной, выглядит вот так:
Высыпаете уголь аккуратно! Во-первых т.к. пыль полетит и вы изгваздаете себя и всё вокруг, во-вторых т.к. уголь в гранулах и превратив его в пыль вы попросту убьёте саму суть работы адсорьера, в-третьих — во второй половине адсорбера находится такой же фильтр, и если его положение вы сдвините — вам придётся вскрывать сию черную коробочку. Рецепт успеха — адсорберы с тазов. Стоят копейки — покупаете, режете, высыпаете уголь, засыпаете в свой, проверяете, ставите назад вынутый ранее фильтр — всё огонь. Фильтр кстати желательно помыть, он будет насквозь засорен пылью, хоть и будет продуваться. Можете мыть, можете дуть компрессором, тут на ваше усмотрение (если будете мыть — высушите перед установкой обязательно).
Если не продувается через большое отверстие — над которым стоит черный круглый клапанок — вам так же придётся повторить процедуру описанную выше по сушке/замене угля. Всё ок, здесь всё сделали (или делать ничего не пришлось), переходим к заключительному этапу:
3. Проверка соединительных элементов системы.
Не смотря на то, что как таковых соединений достаточно много — их проверка тем не менее элементарна. Осматриваете элементы на стыках, на местах соединений с другими патрубками, на местах крепления хомутами и т.п. Например такого плана повреждение:
Даст ошибку и симптомы даже при исправном N80 и самом адсорбере. Суть в том, что бы найти утечку — тобишь создать давление в обе стороны от и до адсорбера — ни где ничего не должно сифонить и продуваться. Система должна быть герметична — проверьте хомуты, быстросъёмы и всю трассу в целом.
Касаемо общей схемы работы стоит отметить, что система вентиляции паров топлива начинает работать только при определенных условиях. Основа этих условий — температура ож более 75 градусов. Соответственно, если вы пытаетесь проверить N80 на вибрацию рукой, дабы понять происходит движение внутри него или нет (что кстати так же не показатель правильной работы N80) — прогрейте авто.
Несколько дней назад прошел мини ТО по замене фильтров, масла, тормозной жидкости и колодок. Описывать толком нечего — стандартная процедура. Единственное — колодки были стерты почти в 0, ещё километров 100-150 и заорал бы датчик износа))
Поставил пришедший ранее салонный RAF фильтр (описывал здесь), посмотрим как он себя поведет. С разных сторон он кстати и цвета разного и из разных слоев как таковых сделан.
Внутрь как обычно мотюль специфик, фото мотора после года работы на этом масле есть в этой записи, там же и замеры разгона по лоджику.
Клапан адсорбера: как устроен и работает, основные неисправности
Система питания двигателя современного автомобиля является комплексом, который объединяет в себе целый ряд устройств и элементов. Среди них можно выделить основные детали (например, топливный бак, топливные магистрали, топливный насос, форсунки и т.д.), а также вспомогательные системы.
Что касается самого адсорбера, важным элементом в его устройстве является клапан продувки. Далее мы рассмотрим, что такое клапан адсорбера, для чего он нужен, как устроен и работает, а также какие признаки неисправности клапана адсорбера указывают на возможные неполадки.
Назначение и принцип работы клапана адсорбера
Как уже было сказано выше, адсорбер является основным элементом в системе улавливания топливных паров. При этом важную функцию также выполняет клапан адсорбера (иногда данные элементы ошибочно называют абсорбер и клапан абсорбера).
Обратите внимание, сегодня адсорберы ставятся на авто Евро-3 и выше, причем как иностранного, так и отечественного производства. Это значит, что даже в устройстве отечественного автомобиля есть подобное решение (например, клапан адсорбера ВАЗ, клапан адсорбера Калина или клапан адсорбера Приора).
С одной стороны, адсорбер ВАЗ или иномарки можно считать второстепенным элементом, однако выход из строя такой системы может вывести из строя топливный насос, а также оказывает влияние на работу ДВС автомобиля.
Давайте рассмотрим принцип работы клапана продувки адсорбера, неисправности клапана адсорбера, как проверить клапан продувки адсорбера и каким образом выполняется замена клапана абсорбера своими руками.
В общих чертах, адсорбер — емкость, которая заполнена адсорбентом (на деле, используется активированный уголь). Данная емкость соединяется с топливным баком при помощи трубок. Так вот, клапан адсорбера стоит между впускным коллектором и адсорбером, основной его функцией является вентиляция (продувка адсорбера).
Дело в том, что продувка необходима по причине того, что пары бензина в баке не полностью улавливаются сепаратором и затем конденсируются для повторного слива в бак. Часть топливных, которые не уловил сепаратор, по паропроводу проникает в адсорбер.
Получается, пары выпускаются при помощи срабатывания клапана, конденсат паров топлива смешивается с воздухом и высасываются из адсорбера. Далее смесь попадает в двигатель и сгорает в цилиндрах.
Фактически, клапан адсорбера перенаправляет конденсат паров топлива в двигатель. Само собой, если возникают неисправности клапана, работа системы нарушается. При этом неполадки также отражаются на стабильности работы самого силового агрегата.
Клапан адсорбера: неисправности, диагностика и ремонт
Вполне очевидно, что на любой машине с адсорбером (адсорбер Приора, Калина или иномарка), клапан адсорбера при выходе из строя может повлиять на работу ДВС. Другими словами, как на отечественной бюджетной модели (например, клапан продувки адсорбера Калина), так и на автомобиле высокого класса указанный элемент в ряде случаев является причиной сбоев в работе двигателя.
На деле, неполадки клапана продувки могут вывести из строя бензонасос. Также, если вентиляция адсорбера нарушена, топливо может скапливаться во впускном коллекторе, нарушается смесеобразование, силовая установка не выдает полной мощности и т.д. Часто проявляются проблемы при запуске холодного ДВС, возрастает нагрузка на стартер при попытках завести двигатель.
Основные признаки неисправности клапана адсорбера:
Появление таких признаков вполне может быть вызвано и другим причинами, однако часто это говорит о нарушенной вентиляции адсорбера. Именно по этим причинам специалисты рекомендуют выполнять регулярную проверку клапана адсорбера.
Механическая проверка нужна в том случае, когда во время работы мотора на холостом ходу или «на холодную» слышно, что щелкает клапан адсорбера. При появлении посторонних звуков на ХХ можно резко нажать на педаль газа.
Если щелчки по характеру звука не меняются, тогда высока вероятность, что эти звуки издает клапан адсорбера. Так вот, если клапан адсорбера стучит, для начала можно попробовать почистить его регулировочный винт, после чего закрутить данный винт.
Далее следует выполнить регулировку клапана абсорбера. Чтобы отрегулировать клапан адсорбера, винт для регулировки проворачивают на 0.5 оборота. При этом нужно учитывать, что если затянуть винт сильно, ЭБУ может принять это за неисправность и загорится ошибка.
Однако если регулировка клапана адсорбера выполнена правильно, данный клапан практически без стука. Главное, учитывать индивидуальные особенности того или иного клапана на конкретной модели автомобиля.
Как заменить клапан адсорбера
Прежде всего, если на машине не работает вентиляция абсорбера, необходим ремонт. Независимо от того, на каком автомобиле произошла поломка (иномарка, Лада Приора или Калина), адсорбер и его клапан должны работать нормально. В противном случае все рассмотренные выше проблемы проявятся в большей или меньшей степени.
При этом отметим, что замена клапана адсорбера своими руками в большинстве случаев вполне возможна в условиях обычного гаража. Это значит, что не всегда в обязательном порядке необходимо ехать на сервис.
Затем потребуется убрать штуцеры под защелкой, а также выполнить отсоединение шлангов. После можно вынуть клапан и его кронштейн из адсорбера. Теперь можно установить новый клапан и осуществить обратную сборку. На этом замену можно считать завершенной.
Единственное, на некоторых авто еще может потребоваться сбросить ошибку в памяти ЭБУ. Кстати, сделать это можно при помощи простого решения типа ELM327 или другого диагностического оборудования.
Что в итоге
С учетом приведенной выше информации становится понятно, что адсорбер и клапан адсорбера выполняют важные функции. Более того, неисправности системы могут оказать серьезное влияние на работу двигателя. Как правило, рассмотренные выше признаки и симптомы неполадок клапана зачастую указывают на необходимость проведения углубленной диагностики. При этом часто виновником оказывается именно система вентиляции паров топлива.
Как проверить исправность автомобильного адсорбера — пошаговое руководство
Абсорбер предназначен для поглощения испарений топлива из бака. Эта деталь играет немаловажную роль в нормальной работе бензонасоса и двигателя. Неисправность устройства вызывает каскад проблем, связанных со стабильностью работы силового агрегата. Как проявляет себя выход из строя автоадсорбера и как проверить его исправность?
Для чего нужен
Основная роль адсорбера заключается в улавливании паров топлива. Собранные пары конденсируются и отправляются во впускной коллектор.
Таким образом решается несколько вопросов:
Симптомы поломок
Существует несколько признаков, по которым можно определить проблему:
Автомобиль с неисправным адсорбером будет продолжать ездить, но стабильной работы силового агрегата уже не будет. Эксплуатация машины без очистки топливной системы от паров бензина может привести к поломке бензонасоса.
Проверка автоадсорбера
Для выявления проблем в работе необходимо провести поэтапную проверку:
Если клапан не открывается, он не подлежит ремонту и его необходимо заменить.
Проверка работоспособности автомобильного адсорбера становится необходимостью по мере увеличения пробега. При выявлении плохой работы двигателя или неисправности устройства продувки устройство необходимо заменить.
Как проверить клапан адсорбера на примере «Лада Калина»
В бензобаке любого автомобиля всегда присутствуют испарения, образующиеся из-за понижения атмосферного давления или нагрева горючего. Чтобы не допустить утечку топливных паров в атмосферу, на «Калине» устанавливается специальная система улавливания паров бензина (СУПБ). Благодаря ей, испарения, задерживаемые адсорбером (по сути, это активированный уголь), поступают во впускной коллектор и сгорают в цилиндрах двигателя. Чтобы регулировать количество бензиновых паров, идущих из адсорбера в коллектор, используется специальный электромагнитный клапан.
Зачем нужна система улавливания паров бензина
Инжекторые машины (в т. ч. «Калина»), чей класс в экологическом плане относится к Евро-3, должны в обязательном порядке оснащаться СУПБ. Это не дает парам топлива попадать в атмосферу, загрязняя ее. Помимо этого, система гарантирует более стабильную работу силовой установки и обеспечивает экономию бензина. О том, как проверить клапан адсорбера, входящего в СУПБ, и как он функционирует, речь пойдет далее.
Принцип работы
Сам адсорбер позволяет скапливаться испарениям горючего в особом месте – сепараторе. В итоге бензин превращается в конденсат и поступает обратно в бак. Испарения, не прошедшие обработку, идут сквозь удвоенные клапаны системы, один из которых не дает топливу вылиться наружу при аварийной ситуации (например, перевороте), а второй «занимается» регулировкой давления в баке. Клапан продувки адсорбера размещается под капотом, а сам адсорбер находится на баке. КПА обеспечивает нормальную работу всей системы: вентилирует ее и удаляет конденсат.
Конструкция и работа клапана продувки адсорбера
КПА представляет собой электромагнитное запорное устройство, работающее от бортовой сети авто. Клапан состоит из:
Когда двигатель автомобиля заглушен, на клапан не подается напряжение, и он находится в закрытом положении. Т. е. со стороны мотора система, улавливающая пары, перекрыта. Одновременно адсорбер начинает «собирать» испарения. Когда силовой агрегат запускается, на клапан подается напряжение, благодаря чему он открывается, и пары горючего попадают во впускной коллектор. Как только зажигание выключается, КПА обесточивается, и трубопровод перекрывается: испарения в ресивер не попадают.
Автомобили высокой ценовой категории имеют более сложную систему улавливания испарений. На таких машин стоят особые датчики, способные «вычислить» количество воздуха и паров в процентном отношении. Это позволяет более точно управлять подачей бензина в инжектор.
Признаки неисправности КПА
Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:
Проверка клапана на месте
Понадобится тестер (вольтметр, мультиметр) и отвертка. Сам КПА установлен на радиаторной рамке. Устройство можно узнать, увидев подходящие к нему две трубки, по которым и двигаются испарения. Далее:
Как снять клапан продувки
Снимите минусовую клемму с аккумуляторной батареи. Если будет мешать ДМРВ (датчик массового расхода воздуха), снимите с него входной патрубок. Затем отогните крепление клапана и потяните его вверх. Теперь нужно отсоединить пару штуцеров. Первый снимается свободно, чтобы вытащить второй, нажмите на фиксатор и подденьте усики, например, тонкой отверткой.
Как проверять клапан адсорбера, снятый с авто
Нужно взять подходящий по объему медицинский шприц, просто вытащить на 2-3 см поршень и подсоединить к отводящему штуцеру. Если надавить на поршень, он пойдет с трудом, что говорит о наличии в клапане давления. Теперь к электрической части КПА подсоедините аккумулятор и снова нажмите на поршень: сопротивление должно исчезнуть. Если этого не происходит, придется покупать новый клапан.
Как проверить клапан адсорбера на примере «Лада Калина»
В бензобаке любого автомобиля всегда присутствуют испарения, образующиеся из-за понижения атмосферного давления или нагрева горючего. Чтобы не допустить утечку топливных паров в атмосферу, на «Калине» устанавливается специальная система улавливания паров бензина (СУПБ). Благодаря ей, испарения, задерживаемые адсорбером (по сути, это активированный уголь), поступают во впускной коллектор и сгорают в цилиндрах двигателя. Чтобы регулировать количество бензиновых паров, идущих из адсорбера в коллектор, используется специальный электромагнитный клапан.
Зачем нужна система улавливания паров бензина
Инжекторые машины (в т. ч. «Калина»), чей класс в экологическом плане относится к Евро-3, должны в обязательном порядке оснащаться СУПБ. Это не дает парам топлива попадать в атмосферу, загрязняя ее. Помимо этого, система гарантирует более стабильную работу силовой установки и обеспечивает экономию бензина. О том, как проверить клапан адсорбера, входящего в СУПБ, и как он функционирует, речь пойдет далее.
Принцип работы
Сам адсорбер позволяет скапливаться испарениям горючего в особом месте – сепараторе. В итоге бензин превращается в конденсат и поступает обратно в бак. Испарения, не прошедшие обработку, идут сквозь удвоенные клапаны системы, один из которых не дает топливу вылиться наружу при аварийной ситуации (например, перевороте), а второй «занимается» регулировкой давления в баке. Клапан продувки адсорбера размещается под капотом, а сам адсорбер находится на баке. КПА обеспечивает нормальную работу всей системы: вентилирует ее и удаляет конденсат.
Конструкция и работа клапана продувки адсорбера
КПА представляет собой электромагнитное запорное устройство, работающее от бортовой сети авто. Клапан состоит из:
Когда двигатель автомобиля заглушен, на клапан не подается напряжение, и он находится в закрытом положении. Т. е. со стороны мотора система, улавливающая пары, перекрыта. Одновременно адсорбер начинает «собирать» испарения. Когда силовой агрегат запускается, на клапан подается напряжение, благодаря чему он открывается, и пары горючего попадают во впускной коллектор. Как только зажигание выключается, КПА обесточивается, и трубопровод перекрывается: испарения в ресивер не попадают.
Автомобили высокой ценовой категории имеют более сложную систему улавливания испарений. На таких машин стоят особые датчики, способные «вычислить» количество воздуха и паров в процентном отношении. Это позволяет более точно управлять подачей бензина в инжектор.
Признаки неисправности КПА
Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:
Проверка клапана на месте
Понадобится тестер (вольтметр, мультиметр) и отвертка. Сам КПА установлен на радиаторной рамке. Устройство можно узнать, увидев подходящие к нему две трубки, по которым и двигаются испарения. Далее:
Как снять клапан продувки
Снимите минусовую клемму с аккумуляторной батареи. Если будет мешать ДМРВ (датчик массового расхода воздуха), снимите с него входной патрубок. Затем отогните крепление клапана и потяните его вверх. Теперь нужно отсоединить пару штуцеров. Первый снимается свободно, чтобы вытащить второй, нажмите на фиксатор и подденьте усики, например, тонкой отверткой.
Как проверять клапан адсорбера, снятый с авто
Нужно взять подходящий по объему медицинский шприц, просто вытащить на 2-3 см поршень и подсоединить к отводящему штуцеру. Если надавить на поршень, он пойдет с трудом, что говорит о наличии в клапане давления. Теперь к электрической части КПА подсоедините аккумулятор и снова нажмите на поршень: сопротивление должно исчезнуть. Если этого не происходит, придется покупать новый клапан.
Разбираемся с ошибкой P0441 (16825), чистка/продувка адсорбера, клапан адсорбера N80 и т.п. Плюс ТО.
Эта ошибка рано или поздно появляется у многих, после чего народ беглым поиском в гугле находит что проблема в клапане адорбера N80, меняет его и кто-то благополучно ездит по сей день, а кто-то дальше пытается разбираться что к чему. В этой статье я постараюсь описать все возможные исходы в решении этого косяка, и что более важно — опишу методы диагностики, которые в большинстве случаев укажут вам напрямую на необходимый к замене/ремонту элемент.
Ошибки бывают разных подкатегорий и к каждой из них желательно подходить с определенной стороны. Сама категория выглядит вот так:
16825/P0441/001089 — EVAP Emission Control Sys: [значение]
На русском соответственно: 16825 — Система вентиляции топливного бака: [значение]
В списке подкатегорий можно выделить несколько основных:
16825 — Система вентиляции топливного бака: снижение пропускной способности
P0441 — 35-00 — спорадическая (Непостоянно)
P0441 — 008 — снижение пропускной способности
Р0441 — 002 — превышен нижний предел
Р0441 — 001 — превышен верхний предел
Все они могут сопровождаться значением «неверная пропускная способность»
Из симптоматики можно выделить пачку проблем на разных моторах (в том числе и моторах разных производителей, отличных от VAG) которые могут быть например — самопроизвольный отстрел пистолета на заправке до окончания заправки, нестабильная работа на ХХ, присасывание крышки бака к заливной горловине, переобеднение/переобогащение смеси, в свою очередь check engine, повышенный расход и т.п. Это не значит что у вас будут все проблемы из списка (это собсно так же не значит что будет и хотя бы одна — тобишь ошибка может висеть, а симптомов на данном этапе может не быть). Есть так же встроенный в вагком/vcds тест в 070 или 071 группе, здесь я его описывать не буду т.к. разного поколения ваги его могут не поддерживать. Так же есть отличный способ проверки — ведомый поиск неисправностей в VAS PC/ODIS, здесь я так же пропущу часть статьи т.к. если vas5054 у вас есть — вы сами разберетесь, а если нет и захотите купить — до ведомого поиска тут ещё очень далеко)). Вернёмся к основе.
Основных элементов из-за которых могут возникать как указанные выше симптомы, так и ошибки — три:
1. Электромагнитный клапан адсорбера n80 (номер и ревизия могут отличаться в зависимости от года и мотора)
2. Сам адсорбер или некая его составляющая (мокрый уголь, забитый фильтр или клапанок внутри адсорбера)
3. Соединительные элементы системы (патрубки, штуцера, хомуты и т.п.).
Теперь отдельно по каждому из пунктов:
1. Проверка клапана адсорбера n80.
Сначала открываем vcds/васю, идём в блок двигателя, запускаем тест исполнительных механизмов, щёлкаем «далее» до тех пор, пока не будет произведен тест нужного нам n80. Идём к подкапотке и слушаем происходят ли щелчки. Если звук есть — значит напряжение на клапан приходит. Это не значит что клапан исправен!, это значит что проблем в проводке от/до клапана нет. Это был первый этап. Далее необходимо снять патрубок с тонкого штуцера и подуть в него:
Продуваться он не должен т.к. на данный момент напряжение на него не подаётся. При подаче напряжения (либо тестом исполнителей выше, либо напрямую от АКБ) он должен продуваться. Если всё так — значит клапан исправен и претензий к нему быть не должно. Единственное исключение здесь — если ЭБУ не будет подавать на него сигнал при определенных условиях. Это тема другой статьи и здесь описывать что-либо в этой области смысла нет (но и шанс такого расклада стремится к нулю).
2. Проверка адсорбера.
С клапаном всё понятно, переходим к черной коробочке:
Я не буду вдаваться в подробности о принципах его работы т.к. статья при таком раскладе выйдет за пределы адекватных затрат времени по выяснению проблем с ошибками указанными выше. Суть проверки сего элемента в том, что он должен свободно продуваться в оба отверстия:
Воздух должен походить свободно, с небольшим коэффициентом сопротивления. Есть продувается — переходите к третьей части статьи, если не продувается, делаем следующее:
Чаще он не продувается через мелкое отверстие — если у вас так — вам необходимо вынуть фильтр (вынимается руками через отверстие #2):
Затем высыпать некоторую часть угля — приблизительно объёмом с вынутый фильтр. Далее отверткой выдавить пластиковый элемент с мембраной, выглядит вот так:
Высыпаете уголь аккуратно! Во-первых т.к. пыль полетит и вы изгваздаете себя и всё вокруг, во-вторых т.к. уголь в гранулах и превратив его в пыль вы попросту убьёте саму суть работы адсорьера, в-третьих — во второй половине адсорбера находится такой же фильтр, и если его положение вы сдвините — вам придётся вскрывать сию черную коробочку. Рецепт успеха — адсорберы с тазов. Стоят копейки — покупаете, режете, высыпаете уголь, засыпаете в свой, проверяете, ставите назад вынутый ранее фильтр — всё огонь. Фильтр кстати желательно помыть, он будет насквозь засорен пылью, хоть и будет продуваться. Можете мыть, можете дуть компрессором, тут на ваше усмотрение (если будете мыть — высушите перед установкой обязательно).
Если не продувается через большое отверстие — над которым стоит черный круглый клапанок — вам так же придётся повторить процедуру описанную выше по сушке/замене угля. Всё ок, здесь всё сделали (или делать ничего не пришлось), переходим к заключительному этапу:
3. Проверка соединительных элементов системы.
Не смотря на то, что как таковых соединений достаточно много — их проверка тем не менее элементарна. Осматриваете элементы на стыках, на местах соединений с другими патрубками, на местах крепления хомутами и т.п. Например такого плана повреждение:
Даст ошибку и симптомы даже при исправном N80 и самом адсорбере. Суть в том, что бы найти утечку — тобишь создать давление в обе стороны от и до адсорбера — ни где ничего не должно сифонить и продуваться. Система должна быть герметична — проверьте хомуты, быстросъёмы и всю трассу в целом.
Касаемо общей схемы работы стоит отметить, что система вентиляции паров топлива начинает работать только при определенных условиях. Основа этих условий — температура ож более 75 градусов. Соответственно, если вы пытаетесь проверить N80 на вибрацию рукой, дабы понять происходит движение внутри него или нет (что кстати так же не показатель правильной работы N80) — прогрейте авто.
Несколько дней назад прошел мини ТО по замене фильтров, масла, тормозной жидкости и колодок. Описывать толком нечего — стандартная процедура. Единственное — колодки были стерты почти в 0, ещё километров 100-150 и заорал бы датчик износа))
Поставил пришедший ранее салонный RAF фильтр (описывал здесь), посмотрим как он себя поведет. С разных сторон он кстати и цвета разного и из разных слоев как таковых сделан.
Внутрь как обычно мотюль специфик, фото мотора после года работы на этом масле есть в этой записи, там же и замеры разгона по лоджику.
Все про клапан продувки адсорбера автомобилей LADA
Адсорбер предназначен для улавливания паров топлива и предотвращает их попадание в атмосферу. Одним из элементов этой системы является клапан продувки адсорбера. Рассмотрим основные неисправности этой детали, а также способы их устранения.
Замена клапана продувки адсорбера
Установка клапана продувки адсорбера осуществляется в обратной последовательности.
Проверка клапана продувки адсорбера
1. Отсоединяем колодку с проводами и визуально проверяем состояние контактов. При обнаружении на них окислов обрабатываем выводы средством для очистки и защиты электрических контактов.
2. Снимаем клапан адсорбера. Измеряем мультиметром сопротивление обмотки клапана, которое должно быть в пределах 20-30 Ом. Клапан адсорбера следует заменить, если обнаружено короткое замыкание или обрыв в обмотке клапана.
3. Во избежание короткого замыкания один вывод клапана следует изолировать полихлорвиниловой трубкой. Подаем на выводы клапана 12 В от аккумулятора. В этот момент выводы клапана должны открыться с характерным щелчком. Повторяем проверку, создавая разряжение в клапане резиновой грушей.
Клапан адсорбера стучит, щелкает или цокает
Что можно с этим сделать:
1. Обратится с проблемой к официальному дилеру. Если клапан адсорбера действительно неисправный, то его заменят по гарантии. Если посчитают, что такая работа клапана является нормой, то писать в поддержку АВТОВАЗа нет смысла.
2. Совет от автолюбителей (теряете гарантию!). С боку клапана есть регулировочный винт, который залит клеем. Удаляем клей и поворачиваем винт по часовой стрелке на 90 градусов. После этого клапан адсорбера больше не щелкает на морозе.
3. Владельцы автомобилей LADA советуют брызнуть силиконовой смазкой в отверстие адсорбера:
Если решили купить клапан продувки адсорбера, то ищите его по артикулу:
А вы сталкивались с проблемами клапана адсорбера?
Клапан продувки адсорбера – что это такое и для чего он нужен в автомобиле
А здесь немного об электросхемах на авто Тойота.
Проблемы, которые приводят к поломке бензонасоса или даже двигателя появляются порой из-за неисправностей второстепенных устройств. Новички автовладельцы не обращают внимания на мелкие поломки, путают с другими проблемами и не едут в сервис-центр, чтобы поставить транспортное средство на профилактический осмотр.
К таким второстепенным устройства относят клапан абсорбера и гравитационный, находящейся в той же системе, что и первый. Гравитационный прибор нужен для перекрытия поступления топлива из бензобака наружу, когда авто переворачивается.
Для чего нужен адсорбер
Экологические стандарты предусматривают ограничение выхлопных газов, которые выбрасываются в атмосферу транспортными средствами. С каждым годом нормы ужесточаются. Производителями автомашин были придуманы специальные устройства, которые защищают природную среду от отработанных газов из двигателей внутреннего сгорания.
Такие устройства называются адсорбер. Хотя правильно звучит как «Абсорбер» от латинского слова «Absorbeo» – «поглощать». Эти приборы устанавливаются на бензиновые моторы всех транспортных средств.
Так выглядят адсорберы для различных марок автомобилей:
Адсорбер ВАЗ
Адсорбер Audi
Адсорбер Toyota
Новичков автовладельцев часто интересует, где стоит система EVAP. Так называется оборудование, которое устанавливается в автомобили и является уловителем вредных паров. В него входит клапан абсорбера.
Клапаны адсорбера различных моделей:
Клапан адсорбера Тойота
Клапан адсорбера Ауди
Клапан адсорбера ВАЗ
EVAP расшифровывается, как Evaporation Emission. На русском означает систему вентиляции бензобака. Происходит от латинского слова – Эвапорация или испарение.
Внимание! Адсорбер – второстепенный узел в двигателях автомобилей. Но его поломка негативно сказывается на моторе и его комплектующих.
Эксперты советуют при появлении признаков неисправности этого аппарата обратиться в сервис-центр по ремонту машин.
Принцип работы
Клапан абсорбера считается одним из важных элементов этого механизма. Его функциональная готовность прямо воздействует на работу системы очищения в автомобиле.
Пары бензина начинают подниматься по топливному баку и улавливает сепаратор и датчик адсорбера. Благодаря датчику пары не могут вытечь наружу с бака и после конденсации вновь оказываются внутри топливного бака.
Частично пары попадают в абсорбер, скапливаются и нейтрализуются. Накапливаться они могут при не работающем двигателе.
После запуска двигателя электромагнитный клапан может открыться и обеспечить соединение аборбера с коллектором и дроссельным узлом. При помощи заслонки воздух поступает с улицы и смешивается с топливными парами.
Далее смесь направляют к впускному коллектору, и она попадает в цилиндры. Таким образом клапан продувки адсорбера помогает сжигать оставшиеся топливные пары.
Где находится
На большинстве машин он располагается под катушкой зажигания, на левой стороне двигателя. Чтобы его снять, нужно убрать клеммы аккумулятора, ослабить и снять крепление, убрать все шланги, которые подсоединены к нему.
Места расположения адсорбера в различных марках автомобилей:
Принцип действия адсорбера
Чтобы понять, где он расположен и как ремонтироваться аппарат продувки, нужно знать принцип работы устройства и всей системы. Само устройство абсорбер заполнено активированным углем, который поглощает вредные вещества.
EVAP ловит газы от сгоревшего горючего следующим образом:
Таким образом, аппарат продувки абсорбера создает вентиляцию механизма. Правильная работа прибора бесшумна. В холодное время года на некоторых машинах водитель может слышать стрекотание. Это так работает устройство.
При любой неисправности автолюбитель будет слышать стуки, скрежет, цокот и винить во всем неисправный двигатель. На самом деле проблема может быть в аппарате продувки. Бывает выходит из строя датчик продувки.
Внимание! Чтобы собственноручно не нарушить работу системы вентиляции эксперты не рекомендуют заправлять автомобиль по горлышко бензобака. А также рекомендуется вовремя вынимать пистоле из бензобака на заправках.
Как устроен
Грубо говоря абсорбер – это механизм, состоящий из пластиковой банки с фильтрующими и улавливающими элементами. Часто он наполнен активированным углем, который эффективно улавливает и нейтрализует топливные пары.
Стандартный абсорбер может состоять из :
Признаки неисправности
Водитель почувствует неисправность в приборе сразу. Происходит с машиной следующее:
Ломается бензонасос из-за происходящего разрежения в системе. Так происходит потому, что без вентиляции, горючее скапливается в впускном коллекторе. Мотор будет работать вхолостую или может полностью остановиться.
Проверить неисправен ли прибор или нет можно резко нажав на педаль газа во время движения. Если стуки и скрежет останется, то проблема в адсорбере.
Внимание! Аппарат можно регулироваться посредством специального винта. Если его закрутить на половину одного оборота, то можно уменьшить естественные стуки устройства. При закручивании на полный один оборот, контроллер выдаст ошибку.
Сама же регулировка сделает работу агрегата адекватной и мягкой. Он перестанет стучать во время езды и действовать на нервы водителям. Но для того, чтобы открутить автовладелец должен будет очистить винт от эпоксидной смолы.
Неисправности клапана
Клапан продувки адсорбера это важный механизм, который может открыться и закрыться в зависимости от того, заведено ли авто.
Неисправность клапана может привести к большим проблемам в эксплуатации транспортного средства.
Например, из-за неисправности адсорберного клапана не осуществляется стравливание давления и не продувается полость. Поэтому водителям важно понимать, как проверить клапан адсорбера.
Некоторые водители считают, что можно убрать клапан и ездить без него. На функционал двигателя его наличие влиять не будет. Но проверка клапана адсорбера очень важна, ведь его исправность влияет на возможность эксплуатации транспортного средства.
Признаки неисправности клапана адсорбера:
К преимуществам отсутствия абсорбера относят увеличение пространства под капотом и отсутствие необходимости диагностики клапана.
Для владельцев карбюраторных транспортных средств запах бензина в салоне привычный. Поэтому многие из них жалуются на периодические головные боли.
Для того, чтобы избежать такого воздействия нужно проводить диагностику и вовремя почистить клапан.
Определение исправности элемента
Чтобы определить исправен ли датчик продувки системы и сам прибор можно использовать коды ошибок на электронном блоке управления двигателем. Либо сделать это механическим путем самостоятельно.
Автовладельцу понадобятся следующие инструменты:
Шаги проверки абсорбера:
Ошибки неисправного агрегата, которые может выдавать электронный блок управления мотором при подключении сканера:
Чтобы проверить сам клапан на неисправность нужно снять его. Процедура снятия:
Здесь можно узнать, где находится стартер Тойота.
Процедура снятия адсорбера
При покупке нового агрегата для вентиляции двигателя транспортного средства обратить внимание на маркировку. У обоих должна быть идентичной. Иначе не будет совместимости и клапан не сможет работать, обеспечивать вентилирование бензобака.
Процедура замены следующая:
Внимание! Чтобы собрать в том же порядке необходимо пометить маркером каждый прибор, в какой последовательности он снимался.
Таким простым способом происходит установка нового устройства для вентилирования системы EVAP.
Как и у всех устройств у данного типа поглотителя имеются свои положительные стороны и отрицательные. Из-за минусов чаще всего опытные автовладельцы убирают клапан. Хотя это грозит разрушением слаженной работы механизмов.
Как проверить клапан адсорбера
Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:
Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.
Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.
Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.
Положительные стороны и отрицательные адсорбера
К плюсам аппарата можно отнести следующие функции защиты, которые он выполняет:
К отрицательным сторонам адсорбера можно отнести следующие параметры:
Многие автовладельцы убирают это устройство. Так как часть водителей уверена, что прибор приводит к повышенному расходу топлива. Другие говорят, что из-за него ломается бензонасос и сам двигатель долго не прослужит.
При удалении абсорбера автовладелец должен знать, что трубку от клапана нужно закрыть. А программу в электронном блоке управления откорректировать. Поэтому эту процедуру лучше выполнять в присутствии опытных механиков или в сервис-центре. Хотя многие механики не хотят удалять устройство и будут всячески отговаривать автовладельца.
