Как прозвонить датчик абс мультиметром

Проверка датчиков ABS с помощью мультиметра

Многие сталкиваются с проблемой неработающего АБС на автомобиле Джили СК. Чаще всего выходит из строя датчик АБС или же банальный обрыв провода происходит. Для проверки своими руками понадобится мультиметр в режиме измерения сопротивления.
Для того, чтобы прозвонить задние датчики АБС — откидываем заднее сидения, находим фишки соединения датчиков АБС, рассоединяем их и прозваниваем.
Чтобы прозвонить передние датчики АБС, то проще всего снять колесо и вытащить разьем с датчика. Измерить сопротивление его и сделать вывод.

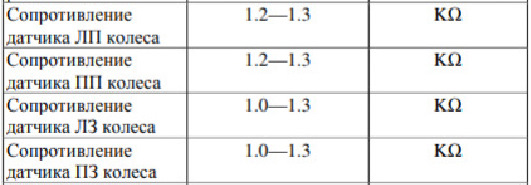

Сопротивления каждого датчика взяты из какой-то документации по Джили )

Еще как вариант удостоверится в правильности работы датчика АБС, то это при измерении сопротивления — повращать колесо в любую сторону, при этом сопротивление к примеру было статическое 1100 Ом, а при вращении оно будет изменятся.

Если датчики оказались «живые», но АБС продолжает выдавать ошибку, то можно прозвонить сразу датчики напрямую с фишки подключения модуля АБС, она находится у нас под капотом.

К примеру вдруг датчики задние прозваниваются у заднего сидения, а вот с блока не звонятся, то можно еще прозвонить их из разьема, который находится внизу передней левой стойки.

И на всякий случай прикреплю распиновку старого блока АБС, который устанавливался на ск1

Источник

Проверка датчиков абс

Итак почему полез в АБС. После покупки авто, покатавшись немного обратил внимание что на приборной панели горит значок тормозной системы. Убедившись что дело не в ручнике, не в колодках и не в уровне тормозухи (всё внорме) начал грешить на АБС, кстати значок ABS не горит пока не знаю почему. Бью по тормозам колёса встопоре, машина юзом АБС не отрабатывает. Но после выключения зажигания завожу авто всё в норме, знак тормозной системы гаснет, АБС отрабатывает. 5-10 минут езды или по кочкам Бах загорается сцуко опять и прощай АБС. Значит либо датчик, либо провода либо сам блог АБС. И вот тут задумался как быстрее и особого геморроя проверить все это хозяйство.
Решил прозвонить мультиметром, к тому же читал что можно померить сопротивление датчиков ибо они в пределах: передние 988…1208 Ом, задние 2295…2500 Ом. Но а как же прозвонить провода на обрыв от датчика до головы абс? Тогда решил искать ту самую голову АБС с разъёмами и она находится за расширительном бочком системы охлаждения, и чтобы туда подлезть надо снять этот бачок.

К нему подходит жгут проводов.

Отсоединяем этот жгут от головы абс, при этом надо поднять вверх пластмассовый серый стопор его видно на фото и от соединить разъём от абс, тянуть нужно в сторону правого колёса.
Вот и он

Так теперь какие разъёмы и от какого датчика:
оранжевый и светло-коричневый задний левый

жёлтый и голубой- передний левый

зелёный и коричневый-передний правый

и белый и коричневый — задний правый

Вот они на разъёме

То есть если смотреть на разъём так

То есть так будет понятней

Выяснил в какие отверстия тыкать мультиметром замеряем сопротивления датчиков с проводами и получил: передние были 1280 и 1290 Ом не помню какой из них левый и правый, скорее всего 1290 это правый у него провода длиньше чем у левого следовательно сопротивление побольше будет. Задний правый 2220 Ом в норме. А вот левый задний в обрыве. Провод целый: отсоединил датчик и закоротил конец провода который уходит в кузов, звонится по нулям значит целый. Мерю датчик на его зажиме тишина точнее в районе 20000 ом, ну значит хана датчику или его проводу от датчика до фишки. На этом с ремонтом АБС пока закончил стоимость в экзисте 1400 оригинал GM и есть аналог optimal 800р.
Сегодня руки дошли до этого датчика. На самом деле датчик живой, был обрыв в проводе, а конкретно где провод крепится к балке или как ее называют, ближе к датчику. Переразделал провод, нарастил чтобы слишком не гнулся, подключил датчик, завел: лампа неисправности тормозной системы загорелась и потухла через несколько секунд. До этого лампа постоянно горела. Но лампочка АБС так и не загорается скорее всего светодиод перегорел.
Однако АБС не появилась, все равно не срабатывает.
В результате полазив в интернете накопал интересную вещь, ПРИ НЕИСПРАВНОСТИ КАКОГО ЛИБО ДАТЧИКА АБС ЗАГОРАЕТСЯ ЛАМПА АБС, А ПРИ НЕИСПРАНОСТИ ДВУХ И БОЛЕЕ ДАТЧИКОВ В СИСТЕМЕ АБС ГОРИТ ЛАМПА АБС И ОДНОВРЕМЕННО ЛАМПА НЕИСПРАВНОСТИ ТОРМОЗНОЙ СИСТЕМЫ!
Разобрав приборную панель понял почему не горела лампа абс, её просто замуровали изолентой перед продажей машины походу. Расковырял убрал изоленту, поставил приборку на место, завёл машину и лампа АБС загорелась и не потухла. Следовательно ещё какой-то датчик глючит.
Была ошибка у меня при прозвонке датчиков. Нужно прозванивать датчик и одновременно изгибаться его провод, если сопротивление скачит значит хана. А я этого не делал поэтому и не определил что провод от переднего левого датчика еле дышит — при изломе сопротивление на мультиметре уходило в бесконечность.
Неисправный датчик можно определить и без мультиметра (если в системе неисправен только один датчик т.е. лампа АБС горит а лампа неисправности тормозной системы нет), просто отсоединяем какой нибудь датчик заводим авто проезжаем несколько метров, если загорается неисправность тормозной системы то датчик который отсоединили исправен и снова его подключаем обратно. И так далее пока при отключенном датчике не будет загоратся лампа тормозной системы, следовательно мы отсоединили именно неисправный датчик, кстати я так его и нашел. Подцепил к его разъёму мультиметр сопротивление в норме, а пошевелив провод начало скакать. Переразделал провод нарастил, припоял, заизолировал. Завёл авто и лампа АБС потухла, система работает, кстати в этот же день отработала подрезал автобус на скользком асфальте всё гуд.
Так что прозванивая датчики ОБЯЗАТЕЛЬНО ШЕВЕЛИТЕ ПРОВОДА! 😁

Источник

Как проверить датчик абс мультиметром?

Каждый человек, даже никогда не сидевший за рулем, знает, насколько важна тормозная система автомобиля. От ее исправности во многом зависит безаварийная эксплуатация автомобиля и жизни многих людей. Для контроля экстренным торможением машины используется антиблокировочная система (abs). Она предотвращает блокирование колес при резком торможении, сохраняя возможность управления транспортом, сокращение тормозного пути и обеспечение устойчивости автомобиля. Сегодня расскажем, как проверить датчик абс мультиметром.

Антиблокировочная система – устройство, виды датчиков

АБС включает в себя:

Современные транспортные средства могут быть оборудованы датчиками трех типов:

Пассивные датчики включаются только по достижении скорости движения 5 км/час. Кроме того, их недостатками являются также: сравнительно большие габариты, срабатывание даже при минимальных вращениях колес, недостаточно высокая точность данных.

Активные и магниторезонансные типы датчиков обладают большей точностью данных, обеспечивают надежную работу АБС и повышают безопасность использования автомобиля.

Признаки неисправности датчиков

Нужно бить тревогу в следующих случаях:

Неисправность датчика АБС вызывает дезактивацию всей системы, о чем сигнализирует индикатор, расположенный на приборной панели. Поэтому каждый автовладелец должен знать, как проверить датчик абс на работоспособность мультиметром. Почему именно мультиметром? Потому что этот тестер есть в инструментальном наборе практически каждого водителя.

Как проверить датчик абс мультиметром: пошаговая инструкция

Прежде чем прозванивать сами датчики, нужно провести следующие проверки:

В случае, когда осмотр ничего подозрительного не выявил, придется вспомнить, как прозвонить датчик АБС мультиметром.

Предварительно нужно найти описание модели датчика и его стандартные характеристики.

Далее нужно действовать в следующем порядке:

Прозвонок должно быть столько, сколько датчиков. Учтите, что датчики задних и передних осей отличаются друг от друга как по конструкции, так и по значениям результатов испытаний.

Как расшифровать полученные результаты?

Также нужно учитывать, что если при проверке сопротивление одного из датчиков сильно отличается от результатов проверки остальных, с большой степенью вероятности он неисправен.

Как проверить датчик на работоспособность мультиметром – видео:

Вопрос — ответ

Вопрос: При проверке датчика абс мультиметром случайно было обнаружено повреждение проводки. Что делать?

Имя: Артём

Ответ: Нужно зачистить изоляцию и соединить жилы при помощи пайки, а затем заизолировать. Нельзя просто их скрутить и оставить под изоляцией – обрыв произойдет снова.

Вопрос: При замере мультитестером сопротивления датчиков абс получились разные результаты на передней и задней осях. Так и должно быть?

Имя: Альберт

Ответ: Да. Для датчиков передней оси показатель равен 1 – 1,3 кОм, а для задней оси – 1.8 – 2,3 кОм.

Вопрос: Если нет возможности прозвонить датчики мультиметром, то как можно хотя бы примерно установить их пригодность?

Имя: Ильдар

Ответ: Грубо проверить работоспособность датчиков АБС можно так: включите зажигание и приложите к корпусу датчика любой железный предмет. Если датчик рабочий, он должен притягиваться к нему. Но при любых сомнениях позже все-таки нужно провести замеры.

Вопрос: Как без мультиметра узнать о неполадках в системе АБС?

Имя: Кирилл

Ответ: Если вышел из строя один датчик, то загорится индикатор АБС, а если более одного, то еще и лампа ручного тормоза.

Источник

Как самому проверить датчик АБС

Эффективность работы тормозной системы автомобиля во многом зависит от навыков водителя, от его профессиональных умений. Но, существенным подспорьем в данном случае служат и различные вспомогательные системы, и узлы, позволяющие создать все необходимые условия для безопасного вождения.

Особую роль в данном случае играет электронный механизм, препятствующий блокировке колес – антиблокировочная система. На самом деле, спектр действия представленной системы выходит далеко за рамки своего прямого назначения, что наилучшим образом отражается на управляемости транспортного средства в различных эксплуатационных режимах.

Одним из важнейших компонентов указанной системы является датчик АБС. От его исправной работы зависит эффективность всего процесса торможения. Познакомимся с ним поближе.

Принцип работы датчика ABS

Любое диагностическое мероприятие не будет результативным, если у водителя нет представления о принципах работы исследуемого узла или элемента системы. Поэтому, перед этапом, предусматривающим оперативное вмешательство в работу данного устройства, прежде всего, следует изучить принцип его работы.

Что же представляет из себя датчик АБС?

Начнём с того, что это нехитрое устройство можно обнаружить на каждой из 4 ступиц автомобиля. В его герметичном пластиковом корпусе располагается соленоид.

Другим важным элементом датчика служит так называемое импульсное кольцо. Внутренняя сторона кольца выполнена в виде зубчатой нарезки. Оно монтируется с тыльной стороны тормозного диска и вращается вместе с колесом автомобиля. На конце сердечника соленоида располагается датчик.

Принципиальные особенности работы указанной системы основаны на считывании электрического сигнала, поступающего от дросселя непосредственно к считывающему устройству управляющего блока. Итак, как только колесу передаётся определённый крутящий момент, внутри электромагнита начинает возникать магнитное поле, значение которого возрастает пропорционально увеличению скорости вращения импульсного кольца.

Как только вращение колеса достигнет минимального кол-ва оборотов, импульсный сигнал от представленного датчика начинает поступать в процессорное устройство. Импульсный характер сигнала возникает благодаря зубчатому венцу импульсного кольца.

От частоты сигнала, регистрируемого в приёмном устройстве зависит последующая работа гидроблока системы АБС. Исполнительными элементами гидравлического распределителя тормозных усилий являются соленоиды, гидравлический насос и клапанные механизмы.

В зависимости от интенсивности поступающего в гидроблок сигнала, в работу вступают клапанные механизмы, управляемые соленоидами. В том случае, когда возникает блокировка колеса, гидроблок, учитывая соответствующий сигнал снижает давление в данном тормозном контуре.

В данный момент в работу вступает гидравлический насос, который перекачивает тормозную жидкость обратно в бачок ГТЦ через открытый перепускной клапан. Как только водитель снижает усилие на педаль, перепускной клапан закрывается, а насос в свою очередь перестаёт работать.

В этот момент открывается основной клапан, и давление в данном тормозном контуре нормализуется.

Представленная модификация периферийного элемента АБС является наиболее распространённой и применяется на большинстве отечественных и зарубежных автомобилях.

В силу относительной простоты данной конструкции, элементы системы отличаются высокой стойкостью к механическому износу и хорошими эксплуатационными показателями.

Если деталь и выходить из строя, то стоит она не так дорого, чтобы проводить манипуляции описанные ниже. Проще купить и заменить датчик на новый.

Признаки неисправности устройства

Несмотря на то, что представленное устройство, как правило, рассчитано на бесперебойную работу в течение длительной эксплуатации, в процессе их функционирования могут возникнуть разного рода сбои и неполадки.

Для визуального отслеживания работы системы служит аварийная лампа на щитке приборов автомобиля. Именно он в первую очередь указывает на разного рода нарушения системы, вызванные целым рядом факторов.

Поводом для беспокойства в данном случае может стать то, что контрольная лампа не гаснет длительное время после того как ключ повернут в положение КЗ, или же отсутствует оповещение в процессе движения.

Проблемы, которые послужили причиной подобного поведения датчика могут быть самыми разнообразными.

Рассмотрим ряд признаков, которые в дальнейшем помогут выявить причину сбоя того или иного узла системы:

Системы АБС более ранних версий, как правило, не оснащались специализированной индикацией работы системы. В данном случае её роль выполняла контрольная лампа проверки двигателя.

Как выполнить диагностику системы АБС

Диагностические меры, предусматривающие проверку системы АБС, как правило производятся при помощи специального оборудования. Одним из них является так называемый диагностический адаптер. Для его подключения заводом-изготовителем предусмотрен специальный диагностический разъём.

Проверка системы начинается при включении зажигания. Суть такой проверки сводится к тому, что с помощью адаптера удаётся выявить наличие той или иной ошибки системы. Каждой ошибке присвоен определённый код, который позволяет судить о неисправности конкретного узла или элемента системы.

Однако стоит заметить, что в большинстве случаев диагностические адаптеры бюджетного сегмента сканируют не всю систему, а только двигатель. Поэтому рекомендуем использовать сканер с комплексной диагностикой.

К примеру можем отнести модель корейского производства Scan Tool Pro Black Edition. Имея на борту 32 битный чип данный сканер способен диагностировать не только двигатель, но и другие узлы автомобиля (коробку передач, трансмиссию, вспомогательные системы ABS и т.д.) и в тоже время имеет достаточно демократичную цену.

Данный мультимарочный сканер совместим с большинством автомобилей начиная с 1993 года выпуска, показывает работу всех имеющихся датчиков в реальном времени, VIN код автомобиля, его пробег, версию ЭБУ, и т.д.

Устройство способно производить замеры работы различных систем на стабильность в течении определенных отрезков времени и сохранять полученные данные в любых устройствах на базе iOS, Android или Windows.

Диагностика и профилактические меры, позволяющие судить о работоспособности элементов системы производятся в специализированных сервисных центрах. Тем не менее, с этой задачей можно справиться и в гаражных условиях.

Так, всё что потребуется для диагностики датчика АБС составляет минимальный набор оснастки, включающей в себя: паяльник, мультиметр, термоусадку и ремонтные разъёмы.

Алгоритм проверки состоит из следующих этапов:

Если датчик не вышел из строя, омметр покажет сопротивление около 1 кОм. Это значение соответствует рабочим показателям датчика в состоянии покоя. При вращении колеса показания должны меняться. Это будет указывать на его исправность. Если же изменений в показаниях не наблюдается, датчик вышел из строя.

Стоит отметить, что в силу различных модификаций датчиков, их рабочие параметры могут варьироваться. Поэтому, прежде чем приговаривать датчик, нужно прежде всего ознакомиться с его рабочим диапазоном и только потом делать выводы о его исправности.

Кроме этого, при появлении сбоев в работе АБС необходимо убедиться в отсутствии повреждений подводных проводов. В случае обнаружения обрыва, провода следует «посадить на пайку».

Не стоит также забывать и том, что ремонтные пины нужно подключать в соответствии с полярностью. Несмотря на то, что в большинстве случаев при неправильном подключении срабатывает защита, делать этого не стоит. Для облегчения задачи, лучше всего предварительно пометить соответствующие провода маркером или изоляционной лентой.

Проверка тестером (мультиметром)

Работоспособность датчика можно диагностировать и при помощи вольтметра. Вся последовательность операций полностью копирует указанный выше алгоритм, с одним единственным отличием. Для получения требуемого результата, необходимо создать условия, при котором колесо будет делать обороты с частотой равной 1 об/с.

На выводах исправного датчика разность потенциалов составит порядка 0,3 – 1,2 В. По мере увеличения частоты вращения колеса, напряжение должно взрастать. Именно этот факт будет указывать на рабочее состояние датчика АБС.

Проверка функционирования датчика АБС на этом не ограничивается. Есть еще парочка действенных приемов, которые помогут устранить различные неисправности системы АБС.

Осциллограф

Кроме всего прочего, для диагностики перебоев в работе датчика АБС можно воспользоваться осциллографом. Стоит отметить, что применение представленного устройства требует определённых навыков. Если Вы заядлый радиолюбитель, для Вас не составит труда прибегнуть к подобной диагностике. Но для простого обывателя, это может вызвать ряд трудностей. Начнём с того, что данный прибор обойдётся Вам не дешево.

Помимо всего прочего, его применение по большей части оправдано в условиях специализированного сервиса. Тем не менее, если этот диковинный прибор каким-то чудом завалялся у Вас в гараже, он станет хорошим подспорьем для проведения различных диагностических мероприятий.

Осциллограф создаёт визуализацию электрического сигнала. Амплитуда и частота сигнала отображается на специальном экране, что даёт четкую картину работы того или иного элемента системы.

В данном случае принцип проверки исправности датчика АБС будет основываться на сравнительном анализе полученных результатов. Итак, вся процедура на начальном этапе аналогична той, что проводилась ранее с мультиметром, только вместо тестера к выводам датчика следует подключить осциллограф.

Диагностическая процедура выглядит следующим образом:

Как только показания с одного датчика сняты, необходимо провести все те же действия с датчиком, установленным на противоположной стороне одной и той же оси.

Полученные результаты следует сопоставить, и сделать соответствующие выводы:

Хорошей альтернативой дорогостоящему прибору может стать специальное приложение, с помощью которого можно проводить все диагностические мероприятия при помощи обыкновенного ноутбука.

Проверка датчика без приборов

Диагностику датчика АБС можно производить и без помощи всевозможных регистрирующих устройств. Для этого понадобится всего-навсего гаечный ключ или плоская отвертка.

Суть проверки заключается в том, что, при касании металлическим предметом сердечника электромагнита, он должен притягиваться к нему. В таком случае можно судить об исправности датчика. В противном случае, есть все основания полагать, что датчик приказал долго жить.

Как устранить обнаруженные неисправности

Как только диагностические меры увенчались успехом, и проблема найдена, возникает необходимость устранения неисправного элемента системы. Если дело касается датчика АБС или импульсного кольца, говорить о восстановлении их работоспособности не приходится.

В данном случае они как правило подлежат замене. Исключением может стать тот случай, когда рабочая поверхность датчика попросту загрязнилась в ходе длительной эксплуатации. Для этого будет достаточно очистить его от окислов и частиц грязи. В качестве чистящих средств желательно воспользоваться обычным мыльным раствором. Использование химических препаратов крайне нежелательно.

Нередко случается так, что в результате вибрации контакты одного из выводов попросту утратили жесткость. Чтобы вновь припаять их к плате не нужно иметь семь пядей во лбу. Для этого достаточно обзавестись хорошим импульсным паяльником или же паяльной станцией.

При проведении пайки, важно помнить, что керамический изолятор блока очень чувствителен к перегреву. Поэтому в данном случае нужно позаботиться о том, чтобы на него не оказывалось повышенного термического воздействия.

Источник

Три способа проверки датчика АБС

АБС, или антиблокировочная система автомобиля, служит для предотвращения блокирования колес при экстренном торможении. В ее состав входит электронный блок управления, гидравлический узел датчики вращения задних и передних колёс. Основная задача системы – сохранение управляемости транспортом, обеспечение устойчивости и сокращение тормозного пути. Поэтому очень важно поддерживать исправное состояние всех ее элементов. Проверить датчик ABS можно и самостоятельно, для этого необходимо знать какой именно тип датчика установлен на авто, признаки указывающие на его поломки и способы проверки. Рассмотрим все по порядку.

Типы датчиков АБС

На современных автомобилях наиболее часто встречаются три вида датчиков АБС, это:

Пассивные датчики начинают работать с началом движения и считывают информацию с зубчатого импульсного кольца. Проходящий мимо устройства металлический зубец провоцирует генерацию импульса тока в нем, который передается на ЭБУ. Датчики включаются в работу при скорости движения от 5 км/ч. Загрязнения не оказывают на их работу никакого влияния.

Активные датчики состоят из компонентов электроники и постоянного магнита расположенного на ступице. При прохождении магнита мимо устройства в нем образуется разность потенциалов, которая генерируется в сигнал управления микросхемой. После данные считываются электронным блоком управления. Такие датчики АБС встречаются крайне редко и ремонту не подлежат.

Пассивный тип датчиков АБС

Конструкционно простое и надежное устройство с большими сроками службы. Не требует дополнительно питания. Он состоит из индукционной катушки внутри которой размещен магнит с металлическим сердечником.

При движении авто металлические зубцы ротора проходят через магнитное поле сердечника, тем самым изменяя его и образуя переменные ток в обмотке. Чем выше скорость движения транспорта тем больше частота и амплитуда тока. Исходя из получаемых данных ЭБУ дает команды магнитным клапанам. К преимуществам датчиков такого типа можно отнести не высокую стоимость и простоту замены.

Недостатки пассивного датчика АБС:

Из-за постоянных сбоев в работе редко устанавливается на современные автомобили.

Магниторезонансный датчик АБС

В основе их работы лежит возможность изменять электрическое сопротивление ферромагнитного материала под воздействием постоянного магнитного поля. Участок датчика отвечающий за контроль изменений изготовлен из двух либо четырех слоев железоникелевых пластин с размещенными на них проводниками. Другая часть установлена в интегральную схему и считывает изменения сопротивления образуя контрольный сигнал.

Ротор при такой конструкции изготовлен из пластикового кольца с магнитными участками и жестко закреплено на ступице колеса. При движении машины магнитные участки ротора воздействуют на магнитное поле пластин чувствительного элемента, что регистрирует схема. Образуется и передается на блок управления импульсный сигнал.

Магниторезонансный датчик АБС определяет смену вращения колес с высокой точностью, что повышает безопасность движения транспорта.

На основе эффекта Холла

В основе его работы используется эффект Холла. На разных концах плоского проводника, размещенном в магнитном поле, образуется поперечная разность потенциалов.

В датчиках такой проводник – это квадратная металлическая пластина размещенная в микросхеме, включающая в себя интегральную схему Холла и контролирующая электронную схему. Датчик АБС размещается напротив импульсного ротора. Ротор может быть выполнен полностью из металла с зубцами или в виде пластикового кольца с магнитными участками, и жестко закреплен на ступице колеса.

В такой схеме постоянно образуются сигнальные всплески с определенной частотой. В спокойном состоянии частота минимальная. При движении металлические зубцы либо магнитные участки проходят через магнитное поле и вызывает изменение тока в датчике, что отслеживается и фиксируется схемой. Исходя из этих данных формируется и передается сигнал на ЭБУ.

Датчики включаются в работу сразу после начала движения, имеют высокую точность и обеспечивают надежное функционирование систем.

Признаки и причины неисправностей датчика ABS

Один и первых признаков указывающий на неисправность системы АБС – это свечение индикатора на приборной панели дольше 6 секунд после включения зажигания. Либо он загорается после начала движения.

Причин дефекта может быть множество, отметим наиболее часто встречаемые:

Самым уязвимым звеном всей системы является колесный датчик, расположенный возле вращающейся ступицы и полуоси. Появление грязи или образование люфта подшипника ступицы может привести к полной блокировке системы АБС. О неисправности датчика просигнализируют следующие признаки:

При обнаружении одного или нескольких признаков первым делом состоит провести диагностику колесного датчика.

Как провести диагностику системы ABS

Для получения полной и достоверной информации о состоянии всей системы, диагностику следует проводить специальным оборудованием. Для этого заводом изготовителем предусмотрен особый разъем. После подключения включается зажигание с чего начинается проверка. Адаптер выдает коды ошибок, каждый из которых сигнализирует о поломке конкретного узла или элемента системы.

Хорошая модель такого устройства – это Scan Tool Pro Black Edition от корейских производителей. 32-х битный чип дает возможность проводить диагностику не только двигателя, но и всех узлов и агрегатов автомобиля. Стоимость такого прибора относительно невысока.

Также диагностику можно провести в сервисных центрах и СТО. Однако и в гаражных условиях, при наличии определенных знаний, выявить дефекты не составит труда. Для этого Вам потребуется следующий набор инструментов: паяльник, тестер, термоусадка и ремонтные разъемы.

Проверка выполняется в следующей последовательности:

Полностью исправный датчик АБС в состоянии покоя имеет сопротивление 1 кОм. При вращении колеса показания должны изменяться, если этого не происходит – датчик неисправен. Следует помнить, что разные датчики имеют разные значения, поэтому перед началом работ нужно их изучить.

Проверка датчика ABS мультиметром

Помимо самого прибора нужной найти описание модели датчика. Далее работа выполняется в следующей последовательности:

Помимо этого прозванивается весь жгут проводов между собой, чтобы убедиться в отсутствии короткого замыкания.

Следует помнить, что по конструкции и значениям датчики с задних и передних осей отличаются.

Исходя из данных полученных при замерах, определяется работоспособность датчика:

Следует знать, если при проведении диагностики показания сопротивления одного из датчиков АБС сильно отличается от остальных, значит он неисправен.

Перед началом прозвона проводов в жгуте, следует узнать распиновку штекера управляющего модуля. Затем размыкается соединения датчиков и ЭБУ. И после этого можно начинать последовательно прозванивать провода в жгуте согласно распиновке.

Проверка датчика ABS осциллографом

Для определения работоспособности датчиков АБС можно также применять и осциллограф. Однако стоит заметить, что для этого потребуется иметь некоторый опыт в работе с ним. Если Вы из числа заядлых радиолюбителей, в таком случае это не покажется трудным, но у простого обывателя может возникнуть ряд трудностей. И главная из них – это стоимость устройства.

Такой прибор больше подходит для специалистов и мастеров сервисных центров и СТО. Однако если такое устройство у Вас имеется, то оно станет хорошим помощником и поможет определить неисправности не только в системе ABS.

С помощью осциллографа визуализируется электрический сигнал. Амплитуда и частота тока отображается на специальном экране, благодаря этому можно получить точную информацию о работе того или иного элемента.

Итак, проверка начинается тем же методом, как и с мультиметром. Только в пункте подключения мультиметра, подсоединяется осциллограф. А дальше последовательность такая:

После определения целостности одного колеса, следует сразу приступать к проверке с противоположной стороны оси. После полученные данные сравниваются и на их основании делаются выводы:

Проверка без приборов

Работоспособность датчиков АБС можно также проверить и по наличию магнитного поля. Для этого берется любой железный предмет и прикладывается к корпусу датчика. При включенном зажигании его должно притянуть.

Помимо этого следует внимательно осмотреть сам датчик и место его установки, на предмет повреждений. На проводе не должно быть потертостей, сколов, нарушений изоляции и т. д. Разъем датчика должен быть без следов окисления.

Важно знать, что наличие грязи и окислений может исказить сигнал от датчика.

Вывод

Чтобы провести диагностику датчиков системы ABS не обязательно ехать в автомастерскую, можно сделать это и самостоятельно при наличии необходимых инструментов. Однако для получения полной картинки потребуются нужный набор знаний и немного свободного времени.

Полезное видео прилогается.

Источник

Как проверить датчик АБС на работоспособность?

Задача антиблокировочной системы (ABS), установленной на подавляющем большинстве современных автомобилей, – не допускать движение машины «юзом» во время резкого торможения. Для этого в каждую ступицу вмонтирован специальный приборчик, передающий информацию о вращении колеса электронному блоку управления. Поскольку неисправность данного элемента нередко является причиной отказа системы, хозяину авто следует знать, как проверить датчик АБС в гаражных условиях.

Кратко о принципе работы

Функция ABS имитирует резкие многократные нажатия на педаль тормоза, практиковавшиеся водителями старых автомобилей на скользкой дороге. Электроника использует данный способ торможения гораздо эффективнее, блокируя и «отпуская» колеса несколько раз в секунду. Алгоритм работы следующий:

Важно! Если работоспособность одного либо нескольких датчиков будет нарушена, АБС откажет целиком, поскольку электронный блок не сможет сравнивать поведение колес.

Датчик ABS последнего поколения представляет собой катушку с полупроводниковым элементом, установленным в неподвижной части ступицы. В непосредственной близости от него на тормозном диске закреплено зубчатое кольцо, чье вращение отслеживает датчик. Это происходит так: контроллер подает на приборчик напряжение, а тот постоянно изменяет сопротивление вследствие прохождения рядом зубцов крутящегося кольца.

Когда величина электрического сопротивления становится постоянной, ЭБУ расценивает данный факт как блокировку колеса и включает вышеописанный алгоритм. Если же элемент выходит из строя, система АБС полностью отключается.

Признаки неисправности датчиков

О том, что необходима проверка датчика АБС, свидетельствуют такие симптомы:

Если в силу разных причин нарушена работоспособность нескольких датчиков, то на панели приборов дополнительно вспыхивает индикатор включения ручного тормоза либо неисправности тормозной системы. Эксплуатировать машину можно и дальше, но на скользких участках либо при экстренной остановке водителю придется работать вместо АБС – часто и резко нажимать педаль.

Как выполняется проверка?

Если на приборной панели горит ошибка ABS или тормозной системы, то не всегда причина кроется в самом датчике ABS. Что бы точно выявить причину неисправности рекомендуется провести комплексную диагностику автомобиля. Для экономии бюджета и времени наиболее предпочтительным вариантом будет самостоятельная диагностика с помощью ODBII сканера.

Если бюджет ограничен и вы не хотите тратить больших сумм на приобретение устройства, рекомендуем обратить внимание на адаптер корейского производства Scan Tool Pro Black Edition.

Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему). Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени.

Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

На различных моделях автомобилей разъем может находиться в разных местах – прятаться под днищем либо пластиковой защитой. Чтобы обнаружить колодку, прощупайте жгут проводов вручную.

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

Совет. Иногда недобросовестные или несведущие автомеханики при ремонте подвески повреждают кольцо, а то и вовсе выбрасывают. Забирая машину у мастера, всегда проверяйте наличие этой важной детали.

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

Простейший способ отыскать ЭБУ при отсутствии документации на авто – пройти по тормозным трубкам, ведущим к гидравлическому блоку. Последний стоит рядом с контроллером или соединен с ним пучком проводов.

При обнаружении обрыва цепи придется искать дефект по всей линии с целью устранения. Работа довольно сложная, поэтому ее стоит поручить опытному автоэлектрику.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Источник

Как проверить датчик АБС

Если на приборной панели загорелась лампочка АБС, сигнализирующая о некорректной работе системы, не стоит сазу же ехать в ближайший автосервис и проводить довольно дорогостоящую диагностику. Можно справиться с проблемой самостоятельно.

АБС (антиблокировочная система), состоящая из электронного блока управления, гидравлического узла, задних и передних датчиков, предназначена для предотвращения блокировки колес автомобиля при экстренном торможении. Основное ее назначение – это сохранить управляемость транспортного средства и его устойчивость, а также способствовать сокращению тормозного пути. Поэтому так важно, чтобы все датчики, установленные в автомобиле, были исправны. Чтобы их проверить, совсем не обязательно направляться в автосервис. Можно справиться с этой проблемой и самостоятельно.

Конструкция индукционного пассивного датчика

Во многих автомобилях (как отечественного, так и импортного производства) в качестве датчика АБС используют пассивный индукционный сенсор, который представляет собой катушку, намотанную на магнитный сердечник. Он установлен напротив зубчатого диска, закрепленного на оси ступицы. При движении транспортного средства на выводах датчика появляется переменное напряжение, частота которого зависит от скорости вращения колеса.

На заметку! Мы уже писали о том, как проверить активный датчик Холла, который используют в некоторых моделях автомобилей как сенсор АБС.

Самодиагностика

Если автомобиль оборудован системой самодиагностики, то это в значительной мере упрощает поиск неисправностей АБС. В инструкции по эксплуатации транспортного средства производители, как правило, указывают алгоритм поиска ошибок и их удаления. Как определить, какой из датчиков АБС неисправен, используя встроенную систему диагностики (на примере автомобиля «Toyota Carina E»), подробно рассказано в представленном ниже видео:

Проверка сопротивления датчика

Прежде, чем приступать к процедуре тестирования, желательно узнать стандартную величину сопротивления датчиков АБС, установленных в вашем автомобиле. Эту информацию можно найти либо на сайте производителя, либо в Интернете. Алгоритм проверки сопротивления датчика довольно прост:

Совет! Обычно сопротивление пассивных индукционных датчиков находится в пределах 700÷2500 Ом. Если вам не удалось найти техническую информацию о конкретных сенсорах, установленных в автомобиле, то придется проверить сопротивление всех датчиков АБС. Их одновременный выход из строя маловероятен. Сравнив результаты всех произведенных измерений, можно будет сделать вывод о том, какой конкретно датчик «глючит» и заменить только его.

Проверить сопротивление всех датчиков можно, не снимая колес. Для этого:

На заметку! Такой способ проверки позволяет определить не только сопротивление катушки сенсора, но и исправность проводки от самого датчика до блока управления.

Проверка напряжения на обмотке датчика

Еще один из способов проверки работоспособности датчиков АБС – измерение выходного напряжения, которое появляется на обмотке при вращении колеса. Для этого выполняем следующее:

На заметку! Если при замере сопротивления всех датчиков показания омметра свидетельствуют об их работоспособности, но при вращении колеса на обмотках сенсора появляется заниженное напряжение (или его отсутствие), то это может быть следствием износа или поломки зубчатого колеса.

Использование автосканера

Для тех, кто привык устранять неисправности автомобиля своими руками, незаменимым помощником при ремонте АБС будет автосканер ELM327. Мы уже знакомили наших читателей с этим полезным гаджетом. На сегодняшний день его можно приобрести по цене от 350 до 1100 рублей. Напомним, что этот миниатюрный прибор вставляют в специальный диагностический разъем OBDII, которым сегодня оборудованы многие современные автомобили. В зависимости от конструктивных особенностей конкретной модели он передает на смартфон или планшет (по Bluetooth, Wi-Fi или USB) информацию о различных параметрах и ошибках, обнаруженных в транспортном средстве. Проверить всю систему АБС и найти неисправный датчик, с использованием такого приспособления, дело нескольких минут.

На заметку! Отрицательные комментарии о возможностях автосканера ELM327 объясняются в основном тем, что пользователи применяли простейшие приложения. Те же, кто установили на свои смартфоны или планшеты специальные программы, предназначенные для диагностики конкретных марок автомобилей, положительно отзываются о работе данного гаджета.

Использование ноутбука в качестве осциллографа

С технической точки зрения наиболее правильным методом проверки датчиков АБС профессионалы считают использование осциллографа. Однако прибор стоит дорого, и приобретать его только для проверки сенсоров не имеет смысла. А, вот если у вас есть ноутбук, то использовать его в качестве осциллографа достаточно просто. Сначала изготавливаем измерительный шнур для подключения разъема сенсора к микрофонному входу. Для этого понадобятся штекер mini jack 3,5 мм, два резистора и пару кусков провода подходящей длины. Денежные затраты на приобретение необходимых компонентов не превысят 50 рублей. Припаиваем провода к контактам мини-джека, а в разрыв монтируем резистивный делитель (для защиты звуковой карты) по приведенной ниже схеме.

Далее все просто:

На заметку! Если у вас нет помощника, то одновременно вращать колесо и наблюдать за экраном ноутбука будет весьма затруднительно. Для удобства советуем воспользоваться функцией записи. Включив режим воспроизведения (после проведенной по вышеописанной методике проверки), вы сможете увидеть результаты тестирования.

Источник

Проверка и ремонт датчика АБС: видео, как проверить тестером и мультиметром, снять и прозвонить

Датчик АБС является неотъемлемым элементом любой антиблокировочной системы. Если этот контроллер по каким-то причинам выходит из строя, это может доставить серьезные неудобства автовладельцу. Подробнее о диагностике устройства, а также неисправностях вы сможете узнать из этого материала.

Описание датчика АБС

Как определить работоспособность устройства своими руками, как проверить сопротивление переднего правого или левого датчика АБС тестером? Для начала предлагаем ознакомиться с основной информацией касательно этого контроллера.

Предназначение и функции

Как сказано выше, датчик частоты вращения колеса является неотъемлемой составляющей любой системы АБС. Предназначение антиблокировочной системы заключается в предотвращении блокировки колес машины при торможении и сохранении устойчивости авто. Основным назначением контроллера является передача данных о вращении колес на блок управления, в соответствии с чем управляющий модель вычисляет степень скольжения колес.

Место расположения

Где находится девайс? Само устройство, вне зависимости от модели авто и устройства антиблокировочной системы, располагается на ступице колеса.

Принцип работы

Теперь поговорим о том, как работает устройство. От тормозного цилиндра передается давление, которое используется для образования нажимного усилия в суппортах. Из-за этого усилия тормозные колодки максимально прижимаются к дискам, причем уровень давления всегда одинаковый вне зависимости от того, как сильно водитель жмет на педаль тормоза. Именно благодаря контроллерам отслеживается скорость вращения колес, после чего эти данные передаются на управляющий модуль. Последний, в свою очередь, сравнивает эти показатели и передает соответствующие сигналы на клапаны гидравлического модуля, который регулирует давление.

Когда происходит аварийное торможение, данные клапаны функционируют с более высокой частотой, при этом раздается нехарактерный стрекот, это свидетельствует о блокировке колес. В данном случае уровень давления в одном либо нескольких контурах моментально увеличивается и снижается. В конечном итоге колодки осуществляют сжатие и отпускание тормозных дисков, что способствует прерывистому торможению (автор видео — Денис Щукин).

Способы проверки регулятора

Теперь перейдем к вопросу проверки девайса своими руками. Перед тем, как снять и проверить контроллер необходимо произвести диагностику состояния электроцепи — повреждение проводки считается одной из наиболее распространенных проблем. Так что вам необходимо знать, как прозвонить устройство и проверить сопротивление мультиметром. Прибор для диагностики необходимо подключить к контактам контроллера, после чего просто проверить значение сопротивления. Данная величина должна находиться в установленных пределах, которые должны быть указаны в сервисном мануале к автомобилю.

Если диагностика показала, что сопротивление не соответствует нормированному или это значение стремится к нулю, то вероятнее всего, в электроцепи имеется короткое замыкание.

Если сам контроллер функционирует в нормальном режиме без перебоев, то мультиметр должен выдать следующие значения:

Большинство современных авто оборудуются системами самодиагностики. В данном случае проверку можно запустить на контрольной панели-приборке — где будут выданы определенные комбинации ошибок. Чтобы определить поломку, все коды необходимо расшифровать. Комбинации неисправностей различаются в зависимости от авто, поэтому при выполнении данной процедуры под рукой следует иметь сервисную книжку к машине.

Фотогалерея «Диагностика датчика своими руками»

Возможные неисправности и способы их устранения

Какие неполадки могут произойти в работе контроллеров:

Видео «Снятие и ремонт датчика АБС»

Как своими руками демонтировать, а затем перемотать проволоку на датчику антиблокировочной системы — узнайте из ролика, размещенного ниже (автор — канал БортЖурнал Рено Меган).

Источник

Как проверить датчик АБС мультиметром: как прозвонить сопротивление ABS тестером

Как проверить сопротивление датчика АБС мультиметром? Очень популярный вопрос, который появляется в поисковой системе как минимум шесть тысяч раз в месяц. Водители беспокоятся о функциональности данного узла по понятным причинам. Любая современная антиблокировочная система не позволяет машине двигаться «юзом» во время экстренного снижения скорости, повышая эффективность работы тормозного модуля в критических ситуациях. Она нужна для сохранения управляемости транспортом, обеспечения должной устойчивости и сокращения параметра остановочного пути.

Содержание

Принцип действия сенсорного устройства

Выполнить проверку неисправностей и ошибок АБС-датчиков тестером и мультиметром сможет только человек, знакомый с регламентом функционирования соответствующего аппарата. Алгоритм прост:

Примечательно, что весь представленный цикл проводится буквально за секунду. Система работает ровно до того момента, пока транспортное средство не будет остановлено.

Проверка ABS-датчика мультиметром — типы сенсоров

Навыками инженеров из разных областей автопрома сегодня никого не удивить. Специалисты сумели разработать и внедрить целых три вида сенсорных блоков, участвующих в процессах функционирования тормозной системы. Причем каждый из них пользуется определенной популярностью.

Пассивный

Самое простое, надежное и неприхотливое устройство, обладающее огромным количеством преимуществ. Состоит из катушки индуктивности, внутрь которой помещен магнит, оснащенный железным сердечником. Работает по следующему принципу:

Основными достоинствами данного типа комплексов считаются дешевизна и простота в эксплуатации. Кроме того, их очень легко заменить.

Магниторезонансный

Перед тем как проверить и прозвонить сопротивление датчика ABS мультиметром, водитель должен разобраться с особенностями его конструкции. Следующий вид устройств функционирует благодаря другим принципам:

Данные, полученные таким путем, обладают отменной точностью. Они позволяют компьютеру следить за поездкой с максимальным уровнем качества, что положительно влияет на безопасность.

На основе эффекта Холла

Еще более трудное в функциональном плане устройство, которое также наделено огромным количеством эксплуатационных преимуществ. Оно работает так:

Основное достоинство модуля заключается в системе его активации — он включается в самом начале пути, а не по достижении скорости в 5 км/ч, как это было с аналогом пассивного типа.

Как прозвонить АБС-датчик тестером и мультиметром — признаки неисправности

Понять, что считывающий показания аппарат пришел в негодность, можно при помощи определенных признаков:

Вся перечисленная симптоматика указывает на то, что автовладельцу предстоит работа по инспектированию сенсорных узлов.

Как выполнить диагностику системы АБС

Для проверки функциональности сопутствующего комплекса нужно приобрести специальное устройство. В конструкции каждой современной машины предусмотрен особый разъем — в него следует вставить штекер указанного прибора. Хорошим выбором станет, например, Scan Tool Pro Black Edition. За его производство отвечают признанные корейские мастера, обладающие огромным опытом. Купить аппарат получится на сайте интернет-магазина PROavto — российской компании, занимающейся реализацией автозапчастей для отечественных авто и иномарок. Если соответствующего инспекционного блока под рукой не оказалось, можно обойтись обыкновенным тестером или осциллографом.

Мультиметр

О том, как найти неисправный датчик АБС и проверить его на работоспособность, может рассказать любой более или менее опытный автомеханик. Все операции выполняются по следующей инструкции:

Понять, что комплекс сломался, можно уже на данном этапе. В аналогичном порядке нужно проинспектировать оставшиеся регистраторы.

Осциллограф

Использовать подобный блок следует только людям, имеющим определенный опыт. Конечно, опытные радиолюбители без особого труда разберутся во всех выдаваемых параметрах, но обычный человек с процессом считывания эксплуатационных показателей точно не справится. Операция производится по следующей инструкции:

Если параметры будут равны — все в порядке, сенсорные модули функционируют исправно. О целостности устройств также говорит стабильная амплитуда, с пиковыми значениями, не перешагивающими за границу в 0,5 В.

Как проверить работу АБС на автомобиле без диагностических приборов

Тесты получится произвести и без специализированного измерительного оборудования. Для этого следует взять любую металлическую палку (или другой железный предмет), а затем приложить его к корпусной части регистратора. При активации зажигания металл будет притягиваться к конструкции с небольшой, но достаточно заметной силой. Отсутствие данного явления укажет на то, что сенсор все-таки сломался. Конечно, доверять подобной инспекции можно лишь отчасти. Намного лучше все-таки отыскать мультиметр.

Анализ результатов

Антиблокировочная система ломается не только из-за измерителей. Соответствующие проблемы возникают, в том числе и благодаря протертым проводам или элементам, соединяющим устройство с ЭБУ. Именно поэтому водителю следует произвести как минимум три диагностических теста:

Иногда процесс полной замены узла выглядит намного проще. Приобрести его можно на сайте интернет-магазина PROavto.

Что делать при обнаружении неисправности

Перед тем как проверить датчик и блок АБС тестером на машине, водитель должен понять, сумеет ли он устранить поломку самостоятельно. В принципе, если проблема кроется в проводах и изоляции, всю работу получится выполнить своими силами, без специального инструмента и оборудования. Если из строя вышел сам регистратор или импульсное кольцо, полноформатного ремонта не избежать.

Наиболее предпочтительный вариант заключается в том, чтобы отправиться в сервисный центр. Стоимость соответствующей услуги редко превышает 700-800 рублей, если не брать в расчет цену самого устройства. Мастер завершит процедуру за 2-3 часа, после чего машина снова окажется на ходу.

Как проверить и понять, что датчик-модулятор АБС не работает — устраняем неисправности

Нередко случаются ситуации, когда сенсорный блок перестает справляться со своими обязанностями не из-за функциональной поломки, а благодаря обычному загрязнению. В ходе эксплуатации на корпусе прибора оседают пылевые прослойки. Избавиться от подобной проблемы очень легко. Водителю следует отсоединить аппарат от системы и почистить его. Использовать можно обычный мыльный раствор, который впоследствии смывается водой. Применять химикаты нельзя, так как они вступят в реакцию с деталями, нанеся непоправимый ущерб их работоспособности.

STARTVOLT VSMP2701	STARTVOLT VSMP0901	STARTVOLT VSMP0180	АвтоТрейд 7463829

Заключение

Как определить, какое сопротивление должно быть у датчика АБС, если он не работает? Это крайне популярный вопрос, интересующий многих российских автовладельцев. Для того чтобы проверить функциональность соответствующего узла, нужно подготовить тестер или мультиметр. Продвинутые радиолюбители могут позаботиться о поиске осциллографа — это более точный прибор, способный зафиксировать малейшие отклонения и неисправности.

Источник

Как проверить датчик абс. Самостоятельная проверка датчика abs

Система торможения современных автомобилей оборудована антиблокировочной системой, которая снижает тормозной путь и позволяет управлять автомобилем в режиме резкого сброса скорости. Чтобы проверить датчик АБС, можно воспользоваться тестером, осциллографом либо выполнить диагностику без приборов.

Признаки неисправности

Для контроля работы системы имеется световой индикатор желтого или оранжевого цвета. При нормальном состоянии в момент включения зажигания на комбинации приборов активируется лампа, затем проводится самодиагностика элементов системы и значок автоматически гаснет.

Признаки поломки элементов системы ABS:

При проявлении признаков неисправности АБС эксплуатация автомобиля запрещается. Тормоза, рассчитанные на совместную работу с антиблокировочной системой, при ее отключении работают некорректно.

Типы датчиков

На автомобилях встречаются два вида датчиков:

Пассивный датчик включается после начала движения и считывает данные от зубчатого импульсного кольца. Прохождение зубца мимо прибора вызывает генерацию импульса тока, который считывается блоком управления. Датчики начинают работать на скорости выше 5 км/час и не реагируют на загрязнение.

Активный датчик состоит из электронных компонентов и постоянного магнита, который установлен на ступице. При вращении магнита в приборе возникает разница потенциалов, которая формируется в сигнал управления микросхемой. Затем информация подается на блок. Датчики подобной конструкции встречаются редко, ремонт их невозможен.

Проверка датчиков ABS тестером

Владелец автомобиля может провести проверку состояния датчиков самостоятельно. Для этого потребуется несколько минут времени и простейший тестер. С целью проверки датчика мультиметром необходимо знать значение сопротивления исправной катушки. Измерение производится со снятием девайса или путем отсоединения штекерного разъема.

Самостоятельное тестирование проводится по алгоритму:

Замер сопротивления мультиметром
По определенному значению сопротивления можно сделать вывод о состоянии датчика:

В случае когда значение сопротивления исправного датчика АБС узнать не удалось, требуется измерить остальные приборы. Устройство с параметрами, заметно отличающимися от остальных, скорее всего, и является причиной неисправности АБС.

Дополнительно следует провести проверку тестером целостности жгута проводки от штекера датчика до колодки на блоке управления:

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Что такое ABS (Anti-lock Braking System) знают, наверное, даже дети. Эта система позволяет выполнять торможение наиболее эффективное для максимально быстрой остановки транспортного средства. Система электронная и оснащена множеством датчиков и блоком управления, который следит, чтобы колеса во время торможения не блокировались, то есть «не шли юзом». Такое изобретение ежедневно спасает сотни или может быть даже тысячи жизней на дороге. Система АБС предотвращает занос и потерю управляемости, что весьма важно на скользкой дороге, а также в случае экстренного торможения.

Как проверить с помощью осциллографа и адаптера

Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.

Для того чтобы проверить датчик АБС осциллографом, необходимо:

На исправность датчика указывают:

Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.

Образец осциллоскопа USB

Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.

Если замена датчика АБС не дала результатов

Рассмотрев доступные способы, как проверить АБС, может показаться, что достаточно определить проблемный датчик и заменить его. Также решением может показаться замена проводки.

Однако на деле не все так просто. Часто автолюбители сталкиваются с тем, что даже после замены датчика ABS система все равно не работает. Кстати, такое происходит и в тех случаях, когда АБС работала нормально, но после замены ступицы или ступичных подшипников загорается лампочка ABS.

Так вот, причина в данном случае вовсе не в датчике. Часто виновником становится способ формирования сигнала от датчика вращения колес. Если точнее, в случае, когда индуцирующим элементом выступает гребенчатое кольцо на ступице (кольцо АБС). Сама торцевая часть датчика расположена возле гребенки, которая изготовлена из магнитомягкого материала.

Зазор между ними минимальный, всего от 0.2 до 0.8 миллиметра. Если в эту область налипает грязь или камни, это приводит к нарушению зазора, смещению датчика, разрушению наконечника. Естественно, сигнал станет слабым. Также сама гребенка может засоряться, что становится причиной сбоев.

Проверка датчика без приборов

Наиболее грубым способом проверки исправности датчика является тестирование магнитного поля, создаваемого при работе устройства. Для этого к датчику прикладывается стальной предмет, который должен притягиваться при включенном зажигании.

Возможен визуальный осмотр прибора на предмет наличия трещин корпуса или заметных разрывов и окислений на проводке. Рекомендуется осмотреть штекер и состояние контактов в нем, окисление является причиной ухудшения проводимости сигнала.

Как исправить проблемы

После проведения проверки приборами и определения неисправного узла можно приступить к ремонту. Некоторые владельцы ремонтируют датчики путем замены жгута проводки или перемотки катушки.

Поломка в датчике

Неисправный датчик пассивного типа можно отремонтировать самостоятельно:

Срезанный корпус

Отремонтированный датчик в сборе

Датчик со снятой оправкой

Изготовление корпуса из смолы
Необходимо некоторое время поездить на автомобиле, проверяя работу тормозов на различной скорости. Бывают случаи, когда АБС самопроизвольно срабатывает при определенных оборотах колеса — обычно перед самой остановкой. Тогда потребуется провести поиск зазора, регулируя его прокладками или подтачивая корпус датчика.

Другим вариантом ремонта является установка доработанного датчика положения коленчатого вала от отечественных машин:

Оба варианта ремонта датчика требуют от владельца усидчивости и умения работать различным инструментом. Если пользователь автомобиля сомневается в своих силах, то рекомендуется приобрести новое устройство или найти изделие на разборке машин.

Проблема в проводке

Если проблема потери работоспособности датчика кроется в проводке, то ее можно заменить:

Демонтированный датчик со жгутом

Перед датчиком есть участок провода, который необходимо оставить

Снятые элементы крепления и чехлы

Отремонтированный провод

Как функционирует АБС

Разработка системы, которую активно начали устанавливать на выпускаемые автомобили в 1970-е годы, вывело понятие безопасности на новый уровень.

Самым главным считается блок управления: он оценивает сигналы, поступающие от датчиков. Данные в оперативном режиме анализируется, и система понимает, что происходит с автомобилем: замедляется он или начинает ехать быстрее. Далее обработанные данные передаются на гидравлический узел.

Тормозной цилиндр отвечает за передачу давления, необходимого для создания нажимного усилия, которое гарантирует, что колодки прижмутся к дискам. Вне зависимости от силы нажатия водителем на тормоз, уровень давления в системе окажется самым оптимальным. Основное достоинство ABS заключается в возможности анализирования системой состояния каждого колеса в отдельности, выбирая наиболее подходящее давление и не допуская блокировки. Торможение до полной остановки обеспечивается давлением, возникшем в тормозном приводе.

На полноприводных и заднеприводных автомобилях установлен единственный датчик, располагающийся на задней оси: данные в главный блок, отвечающий за управление, поступают с самого ближнего колеса, а сигнал, задающий требуемый уровень давления, отправляется сразу всем колесам.

Существует три возможных режима работы устройства, занимающегося управлением клапанами:

Наличие этих режимов работы гарантирует, что повышение или уменьшение давление будет происходить плавно. Когда в работе системы АБС возникают какие-либо проблемы, тормозной механизм начинает функционировать без её участия, а на панели загорается соответствующее уведомление.

Источник

Проверяем датчик ABS на работоспособность

Для чего нужен датчик ABS и как выявить его поломку

Главная функция антиблокировочной системы (АБС) – не допустить «скольжение» машины с заблокированными тормозами колесами. Для этого система следит за вращением всех колес и попеременно усиливает или ослабляет давление во всей тормозной системе в том случае, если водитель предпримет попытку резко остановиться. В каждом колесе, в ступичном узле установлен специальный датчик. Он передает данные о скорости вращения колеса на блок управления антиблокировочной системы. Неполадка данного элемента может привести к отказу всей системы. Поэтому важно знать, как можно проверить работоспособность датчика АБС в полевой обстановке.

Принцип действия

В момент резкого торможения, когда водитель по инерции давит на педаль тормоза не отпуская, вместо постоянной блокировки колес, антиблокировочная система попеременно то блокирует, то возобновляет их вращение. Эта система торможения гораздо эффективнее, чем полная блокировка колес. А алгоритм работы системы такой:

Показатели поломки датчиков

О необходимости проверки датчиков АБС могут говорить следующие моменты:

Если один или более датчиков вышли из строя, на приборной панели, дополнительно с индикатором поломки АБС, будет гореть лампочка, говорящая о включенном ручном тормозе. Также может отображаться информация об ошибке в работе тормозной системы. При этом автомобиль можно использовать дальше и без системы АБС. А в случае экстренного торможения, как раньше делали водители с хорошим стажем, резко и прерывисто нажимать педаль, имитируя работу электроники.

Как выявить неисправность?

Для проверки датчика АБС потребуется ровная площадка. Также захватите баллонный ключ и домкрат. Для измерения электрического сопротивления на самом датчике понадобится мультиметр, с режимом омметра.

Для того чтобы протестировать мультиметром датчик АБС, необходимо будет выполнить дальнейшие указания:

Оценка итогов проверки

Причина неисправности в антиблокировочной системе может быть не только в датчиках. Проблема может быть и в самой проводке, соединяющей элементы системы с блоком управления. Именно поэтому проводятся три измерения и по их результатам можно сделать следующие выводы:

Если показания сопротивления мультиметра на датчике АБС находятся на нулевом значении или же зашкаливают, вероятнее всего неполадки в самом элементе. Также может быть нарушение изоляции датчика или проблемы с разъемом.

При первом варианте необходимо снять датчик, и проверить провода на перегиб или разрыв. Можно еще раз проверить сопротивление, чтобы определить в каком проводнике неполадка. В общем и целом, лучше купить и поставить новую деталь.

Если сопротивление находится в указанных пределах, но при вращении колесного диска оно не изменяется, то тут может быть два варианта: деформация зубчатого колеса или опять же неполадка датчика.

Тут нужно будет проверить само зубчатое колесо на наличие повреждений, перед этим прочистив его. Если деталь неисправна, то рекомендация такая же, что и ранее. Покупка и установка новой детали.

Если с сопротивлением всё в порядке, но отсутствует напряжение, вероятно неполадка в проводке, идущей от блока управления.

А вот тут все немного сложнее. Проверить электрическую цепь можно только прозвоном этого участка. Делается это следующим образом:

Для начала нужно найти блок управления клапанами гидравлики. В разных моделях он расположен, соответственно, в разных местах. Поэтому лучше ознакомиться с документацией на конкретный автомобиль. Далее нужно снять с системы управления колодку и почистить клеммы. Далее смотрим распиновку проводов или запоминаем их цветовую разметку. После этого ставим замыкающую перемычку на колодке. Там, где располагается колесо. Цепь можно прозвонить тем же мультиметром.

Когда документы на машину по тем или иным причинам недоступны, можно отыскать блок управления другим способом. Нужно пройти по тормозным трубкам до гидравлического блока. Последний будет либо соединен с контроллером, либо расположен рядом с ним.

Если неполадка все же заключается в обрыве цепи, то место дефекта придется искать по всей линии. В этом случае лучше поручить работу специалисту, так как там много нюансов и сложностей.

Проверка без мультиметра

Если мультиметр отсутствует, то датчик АБС можно проверить и другим простым способом. Но он подойдет не во всех случаях. Его можно использовать, только если неполадка в одном элементе. Проверка выполняется следующим образом:

Необходимо отсоединить разъем на датчике одного из колес. После этого нужно завести машину и немного проехать вперед.

Если в процессе езды загорелся второй индикатор, говорящий о неполадках с тормозной системой, то отсоединенный датчик в порядке. Подключаем его и повторяем всю процедуру на оставшихся колесах.

Тут важно понимать, что если вышел из строя один датчик, то загорится лампочка, показывающая неисправность автоматической блокировочной системы. Если неисправны два датчика и более, то загорится лампочка поломки ручного тормоза. Если же второй индикатор на приборной панели не светится, значит, был отключен сломанный датчик.

Данный вид диагностики позволяет лишь определить местонахождение проблемы, но не дает представления о ее характере. Для выявления точного характера неисправности можно использовать описанный выше метод с проверкой мультиметром.

Читайте также

Автомобильные сплиттеры. Для чего они нужны. Особенности установки

Особенности установки автомобильных сплиттеров

Многие автолюбители любят украшать собственные автомобили и оснащать их дополнительными опциями. Одними из самых распространенных элементов, подлежащих обновлению, считаются фары, цвет машины и установка сплиттера на бампер. Чтобы грамотно выбрать сплиттер и не ошибиться, для начала стоит разобраться, в чем предназначение и роль этой детали.

Как можно «убить» мотор, поменяв масло весной

Кажется, что давно всё было сказано о трудностях, которые возникают во время того, как делается замена масла моторного. Тем не менее, есть множество «мастеров-экспериментаторов», которые с самым серьёзным видом дают советы, как нужно менять масло.

Что не нужно делать в момент продажи автомобиля

Человек, который решил продать своего железного коня всячески пытается поднять его стоимость. И для этого он использует разные способы.

Какие вопросы чаще всего могут возникнуть при покупке и эксплуатации поддержанных автомобилей

Мы собрали самые популярные вопросы автовладельцев, которые чаще всего задают нам клиенты.

Как объективно оценить цену автомобиля для продажи

Продавая автомобиль, требуется определить для себя, за какую цену его можно реально продать. Если продать машину надо побыстрее, то и цена продажи будет дешевле.

Тест драйв подержанного авто

На что обратить внимание при покупке БУ авто

Если Вы собрались купить подержанный автомобиль – ни в коем случае не пренебрегайте возможностью тест драйва. Опытные водители утверждают, что именно пробная поездка дает более полное представление о машине, ее исправности, качествах и позволяет определить реальную цену автомобиля. Однако тонкости и секреты тест-драйва известны не всем. Мы постарались собрать и систематизировать многолетний опыт профессионалов, который поможет Вам протестировать и найти действительно хороший автомобиль.

Модель BMW5 E39, у которого пробег равен почти миллион километров

Автомобиль BMW модели 525 tds е39, у которого пробег приближался уже к миллионной отметке, заинтересовал сотрудников журнала «Auto Bild». Данная версия автомобиля BMW, мощность которого 143 л.с., в свою очередь, является наиболее опасной.

Почему автовладельцы устанавливают покрышки KAMA PRО?

Одно из особенностей специфики шин KAMA PRО считается обновленное устройство покрышек и задействованная, по особой технологии, рецептура резинового состава, что предоставляет:

Как отличить оригинальную ксеноновую лампу от подделки

Ксеноновые лампы являются надежным и долговечным источников света. Но несмотря на это последнее время они обрели очень странную репутацию.

Основные причины неисправностей форсунок бензиновых двигателей

Источник

Как проверить датчик ABS на работоспособность

Наличие в транспортном средстве ABS в разы повышает безопасность движения. Постепенно детали авто изнашиваются и могут прийти в негодность. Зная, как проверить датчик АБС, водитель может вовремя определить и устранить неисправность, не прибегая к услугам специалистов автомастерской.

Принцип работы АБС на автомобиле

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Это интересно! Опытные водители на машинах, не оснащённых антиблокировочным устройством, при непредвиденном торможении на сложном участке дороги (мокрый асфальт, гололёд, снежная кашица) воздействуют на педаль тормоза рывками. Этим способом они избегают полной блокировки колёс и не позволяют машине уйти в занос.

Устройство ABS

Антиблокировочное устройство состоит из несколько узлов:

Импульсы от датчиков поступают в контрольный блок. При непредвиденном снижении скорости или полной остановке (блокировке) какого-либо колеса блок посылает команду нужной заслонке, понижающей давление жидкости, которая поступает в суппорт. Таким образом тормозные колодки ослабевают, и колесо возобновляет движение. При выравнивании скорости колеса с остальными клапан закрывается, и давление во всей системе выравнивается.

Общий вид системы ABS в автомобиле

На новых автомобилях процесс срабатывания антиблокировочной системы доходит до 20 раз в секунду.

В состав ABS некоторых транспортных средств входит насос, в функцию которого входит быстрое повышение давления на нужном участке магистрали до нормы.

Это интересно! Действие антиблокировочной системы ощущается обратными толчками (ударами) по педали тормоза при сильном давлении на неё.

По количеству клапанов и датчиков устройство разделяют на:

Основные виды

Датчик ABS с читается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

Датчики выпускаются в двух исполнениях:

Выпускается два вида датчиков:

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Минусами пассивных датчиков является:

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Причины и признаки неисправностей

В машинах нового поколения при включении зажигания происходит автоматическая самодиагностика антиблокировочной системы, при которой проводится оценка работоспособности всех её элементов.

Самодиагностика показывает ошибку. АБС отключается.

Некорректная работа блока управления.

Обрыв провода от датчика к блоку управления.

Диагностика не обнаруживает ошибок. АБС отключается.

Нарушение целостности проводки от блока управления к датчику (обрыв, замыкание, окисление).

Самодиагностика выдаёт ошибку. АБС работает, не отключаясь.

Обрыв провода одного из датчиков.

АБС не включается.

Обрыв провода питания блока управления.

Сколы и надломы импульсного кольца.

Большой люфт на изношенном подшипнике ступицы.

Кроме отображения световой индикации на приборной доске существуют следующие признаки неисправности системы ABS:

В случае появления неисправности антиблокировочной системы на приборной панели загорается контрольная лампа

Причинами неэффективной работы АБС могут быть:

Как проверить датчик АБС

Контролировать исправность датчика скорости можно, обратившись к специалистам автосервиса, или самостоятельно:

Тестером (мультиметром)

Кроме измерительного прибора понадобится описание функционала данной модели. Последовательность выполняемых работ:

Это важно! Конструкция и значения сопротивления датчиков на передней и задней осях отличаются.

Сопротивление от 0,5 до 2 кОм на клеммах датчика АБС считается оптимальным

По замеренным показателям сопротивления определяют работоспособность датчиков:

Это важно! Если после контроля функций всех датчиков показатель сопротивления какого-нибудь из них значительно отличается — этот датчик неисправен.

Перед проверкой проводки на целостность необходимо узнать распиновку штекера модуля управления. После этого :

Осциллографом

Устройство позволяет точнее определить работоспособность датчика АБС. По графику изменения сигнала тестируют величину импульсов и их амплитуду. Диагностику осуществляют на автомобиле без снятия системы:

Осциллограф даёт наиболее полную картину работы датчика антиблокировочной системы

Датчики исправны, если:

Без приборов

Корректную работу датчика можно определить по наличию магнитного поля. Для чего любой предмет изготовленный из стали прикладывают к корпусу датчика. Во время включения зажигания он должен притягиваться.

Кроме того необходимо осмотреть корпус датчика на предмет его целостности. На проводке не должны наблюдаться потёртости, разрывы изоляции, окислы. Соединительный штекер датчика должен быть чистым, контакты не окислены.

Это важно! Грязь и окислы на контактах штекера могут служить причиной искажения передачи сигнала.

Ремонт датчика

Вышедший из строя пассивный датчик ABS можно отремонтировать самостоятельно. Для этого необходимы усидчивость и владение инструментами. При сомнениях в собственных силах рекомендуется заменить неисправный датчик на новый.

Ремонт производят в следующей последовательности:

После установки отремонтированного датчика систему АБС диагностируют на разных скоростях. Иногда перед остановкой происходит самопроизвольное срабатывание системы. В этом случае корректируют рабочий зазор датчика с помощью прокладок или стачивания сердечника.

Это важно! Неисправные активные датчики скорости не ремонтируются и подлежат замене на новые.

Видео: как отремонтировать датчик ABS

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

Источник

Как проверить датчики абс мультиметром

Несмотря на то, что самодиагностика ABS выполняется регулярно, исправлять какие-либо неполадки приходится самостоятельно, поскольку неисправности в системе отмечаются не так и редко. Если индикатор АБС постоянно горит или же периодически вспыхивает во время движения – это является поводом проверить работоспособность системы, что можно сделать либо самостоятельно, либо обратившись в сервис. Конечно, игнорирование проблемы не приведет к тому, что автомобиль останется без тормозов, но эффективность экстренного торможения будет существенно снижена.

Основные элементы АБС

Начиная диагностику АБС своими руками, необходимо понимать из каких элементов состоит вся система. К числу ее основных элементов относится:

Блок управления

Основная часть системы, которая принимает сигналы со всех датчиков, анализирует их, и отдает команды управления блоку гидравлики. Этот блок используют и другие системы помощи водителю, к примеру, система курсовой устойчивости. Проблемы с центральным блоком возникают достаточно редко, поскольку он неплохо защищен от негативного воздействия окружающей среды. Но стоит отметить, что блок весьма чувствителен к перепадам напряжения, а при недостаточно заряженном аккумуляторе может отключиться совсем.

Гидравлический блок

Индукционные датчики

Именно они выполняют самую грязную, но ответственную работу, позволяя постоянно осуществлять мониторинг скорости вращения всех колес. Такие датчики устанавливаются на каждой ступице. По сути они представляют собой обычные индукционные катушки, работающие в паре с зубчатым колесом. Сигналы с датчиков поступают в центральный блок, где анализируются. Датчикам приходится работать в наиболее тяжелых условиях, поэтому при возникновении неполадок в работе АБС, проверку целесообразно начинать именно с них.

Подробнее о признаках неполадок

Вам будет интересно: Авто «Лифан» – страна-производитель, технические характеристики и отзывы

О возникновении неисправностей датчиков машина дает знать с помощью приборной панели. Индикатор загорается при дезактивации конструкции, это происходит в случае малейших дефектов. Это дает понять, что защитное устройство перестало осуществлять функции и требуется прозвонить датчик ABS для дальнейшего осуществления ремонта.

С чего начинается самостоятельная диагностика

Прежде чем затевать серьезную проверку АБС своими силами, тем более если опыта в этом деле явно недостаточно, следует обратить внимание на блок предохранителей. Если все они визуально в порядке, можно дополнительно проверить их тестером, после чего не торопясь и очень внимательно осмотреть все доступные разъемы и соединения проводов. Очень часто даже небольшие недостатки в виде нарушенной изоляции, болтающихся контактов или их сильного загрязнения приводят к тому, что электрическая цепь периодически размыкается, и АБС отключается.

Проверка сопротивления датчика

Для этого потребуется тестер/мультиметр:

Проверка напряжения

Анализ результатов диагностики

Проблема неполадок функции ABS далеко не всегда кроется в датчиках. Виновниками отказа системы могут быть также и провода, соединяющие элементы с блоком управления. Вот почему необходимо провести 3 замера и по результатам сделать такие выводы:

В первом случае необходимо снять приборчик со ступицы и обследовать провода на предмет перелома, разрыва либо короткого замыкания. Для верности померьте сопротивление еще раз, одновременно шевеля проводники. Если результат отрицательный, покупайте и ставьте новую деталь.

При неизменном сопротивлении доберитесь до зубчатого кольца, хорошенько вычистите и осмотрите. Если обнаружите механические повреждения, то запчасть лучше заменить.

Совет. Иногда недобросовестные или несведущие автомеханики при ремонте подвески повреждают кольцо, а то и вовсе выбрасывают. Забирая машину у мастера, всегда проверяйте наличие этой важной детали.

В том случае, когда нет напряжения в цепи контроллера, следует прозвонить данный участок проводки. Как это сделать:

Другие способы тестирования антиблокировочной системы

Если проверка колесных датчиков тестером не выявила их неисправностей, но у автовладельца остаются сомнения в адекватности работы АБС, или в процессе эксплуатации авто периодически загорается контрольная лампа, можно проверить АБС по-другому. К примеру, при помощи осциллографа. Он позволяет точно измерить уровень сопротивления, а также амплитуду, мгновенно и точно выявив возможные неисправности датчика. К сожалению, это крайне сложное и дорогостоящее оборудование, поэтому используется оно в специализированных сервисных центрах.

Помочь в определении проблемы, если они имеются, может и бортовая система самодиагностики, активирующаяся каждый раз в момент запуска двигателя. При обнаружении ошибок система выводит на монитор бортового компьютера набор букв и цифр, расшифровку которых можно найти либо в инструкции к автомобилю, либо в интернете. Если простейшие мероприятия по диагностике АБС не привели к желаемому результату, и проблему не удается решить самостоятельно, лучше не рисковать, и обратиться к специалистам.

Причины неисправности

Исследуя форумы и мнения бывалых автомобилистов можно определить, что контрольная лампа ABS загорается при возникновении неисправностей в системе тормозов или электрической части АБС. Но, стоит выделить самые распространенные причины появления данного явления:

Самые распространенные неисправности АБС

Проблем с антиблокировочной системой может быть достаточно много, но среди часто встречающихся можно выделить четыре.

Если обнаружена неисправность

Если проведенная самодиагностика АБС точно определила неисправную часть системы, со стороны водителя потребуется принять решение – менять поврежденный элемент на новый или же отремонтировать старый. Стоит сразу оговориться, что даже проведенная проверка ABS, если она выполнялась человеком впервые без должного опыта и соответствующего оборудования, вовсе не означает, что вердикт «неисправность» окончательный.

Так, если система говорит о том, что неисправен один из датчиков на колесе, не следует торопиться его менять, предварительно следует проверить все контакты и ведущие к нему провода – проблема часто заключается в этих элементах. Если же диагностика антиблокировочной системы говорит о том, что неисправен ее центральный блок, он подлежит либо ремонту специалистами, либо замене, если восстановление невозможно. Если же программа диагностики ABS указывает на датчики, а все контакты в порядке, неисправное устройство вполне можно заменить на новое самостоятельно.

Нюансы способов контроля работоспособности

Для определения состояния элементов придется выполнить диагностику ABS, предусматривающую следующий ряд мероприятий.

Вам будет интересно: Шесть секретов двигателей «Ламборджини»

При бесполезности вышеуказанных действий в диагностике ABS своими руками, придется обратиться в центр для проверки на тестере или стенде с осциллографом.

Конструкция индукционного пассивного датчика

Во многих автомобилях (как отечественного, так и импортного производства) в качестве датчика АБС используют пассивный индукционный сенсор, который представляет собой катушку, намотанную на магнитный сердечник. Он установлен напротив зубчатого диска, закрепленного на оси ступицы. При движении транспортного средства на выводах датчика появляется переменное напряжение, частота которого зависит от скорости вращения колеса.

На заметку! Мы уже писали о том, как проверить активный датчик Холла, который используют в некоторых моделях автомобилей как сенсор АБС.

Проверка сопротивления датчика

Прежде, чем приступать к процедуре тестирования, желательно узнать стандартную величину сопротивления датчиков АБС, установленных в вашем автомобиле. Эту информацию можно найти либо на сайте производителя, либо в Интернете. Алгоритм проверки сопротивления датчика довольно прост:

Совет! Обычно сопротивление пассивных индукционных датчиков находится в пределах 700÷2500 Ом. Если вам не удалось найти техническую информацию о конкретных сенсорах, установленных в автомобиле, то придется проверить сопротивление всех датчиков АБС. Их одновременный выход из строя маловероятен. Сравнив результаты всех произведенных измерений, можно будет сделать вывод о том, какой конкретно датчик «глючит» и заменить только его.

Проверить сопротивление всех датчиков можно, не снимая колес. Для этого:

На заметку! Такой способ проверки позволяет определить не только сопротивление катушки сенсора, но и исправность проводки от самого датчика до блока управления.

Советы специалистов

Уточнить, что в системе АБС действительно появились проблемы, возможно по определенным признакам. К примеру, резко выжав тормозную педаль, водитель должен услышать характерное потрескивание. Это означает, что модуляторы работают. Если система отказала, на панели загорается и не гаснет индикатор, при нажатии на педаль треск отсутствует. Есть модели машин, в которых установлена система самостоятельной диагностики. Проделав нехитрые действия, можно самостоятельно справиться с проблемой. Работу может выполнить даже начинающий водитель, умеющий обращаться с тестером.

Проверка напряжения на обмотке датчика

Еще один из способов проверки работоспособности датчиков АБС – измерение выходного напряжения, которое появляется на обмотке при вращении колеса. Для этого выполняем следующее:

На заметку! Если при замере сопротивления всех датчиков показания омметра свидетельствуют об их работоспособности, но при вращении колеса на обмотках сенсора появляется заниженное напряжение (или его отсутствие), то это может быть следствием износа или поломки зубчатого колеса.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Многие владельцы Шевроле Лачетти сталкивались с тем, что на приборной панели загоралась контрольная лампа датчиков АБС и при этом длительное время она не гасла. Какие же все-таки причины этого явления, и как определить и устранить неисправность.

Видео

Видеоматериал расскажет почему горит лампа АБС, а также поведает о методах ремонта

Использование автосканера

Для тех, кто привык устранять неисправности автомобиля своими руками, незаменимым помощником при ремонте АБС будет автосканер ELM327. Мы уже знакомили наших читателей с этим полезным гаджетом. На сегодняшний день его можно приобрести по цене от 350 до 1100 рублей. Напомним, что этот миниатюрный прибор вставляют в специальный диагностический разъем OBDII, которым сегодня оборудованы многие современные автомобили. В зависимости от конструктивных особенностей конкретной модели он передает на смартфон или планшет (по Bluetooth, Wi-Fi или USB) информацию о различных параметрах и ошибках, обнаруженных в транспортном средстве. Проверить всю систему АБС и найти неисправный датчик, с использованием такого приспособления, дело нескольких минут.

На заметку! Отрицательные комментарии о возможностях автосканера ELM327 объясняются в основном тем, что пользователи применяли простейшие приложения. Те же, кто установили на свои смартфоны или планшеты специальные программы, предназначенные для диагностики конкретных марок автомобилей, положительно отзываются о работе данного гаджета.

Использование ноутбука в качестве осциллографа

С технической точки зрения наиболее правильным методом проверки датчиков АБС профессионалы считают использование осциллографа. Однако прибор стоит дорого, и приобретать его только для проверки сенсоров не имеет смысла. А, вот если у вас есть ноутбук, то использовать его в качестве осциллографа достаточно просто. Сначала изготавливаем измерительный шнур для подключения разъема сенсора к микрофонному входу. Для этого понадобятся штекер mini jack 3,5 мм, два резистора и пару кусков провода подходящей длины. Денежные затраты на приобретение необходимых компонентов не превысят 50 рублей. Припаиваем провода к контактам мини-джека, а в разрыв монтируем резистивный делитель (для защиты звуковой карты) по приведенной ниже схеме.

Далее все просто:

На заметку! Если у вас нет помощника, то одновременно вращать колесо и наблюдать за экраном ноутбука будет весьма затруднительно. Для удобства советуем воспользоваться функцией записи. Включив режим воспроизведения (после проведенной по вышеописанной методике проверки), вы сможете увидеть результаты тестирования.

Наличие в транспортном средстве ABS в разы повышает безопасность движения. Постепенно детали авто изнашиваются и могут прийти в негодность. Зная, как проверить датчик АБС, водитель может вовремя определить и устранить неисправность, не прибегая к услугам специалистов автомастерской.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».

Проверка датчика АБС — меряем сопротивление

Более детально о том, как проверить датчик ABS смотрите в этом видео:

Проверка датчика ABS при помощи тестера — меряем напряжение

0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

Устройство ABS

Антиблокировочное устройство состоит из несколько узлов:

Импульсы от датчиков поступают в контрольный блок. При непредвиденном снижении скорости или полной остановке (блокировке) какого-либо колеса блок посылает команду нужной заслонке, понижающей давление жидкости, которая поступает в суппорт. Таким образом тормозные колодки ослабевают, и колесо возобновляет движение. При выравнивании скорости колеса с остальными клапан закрывается, и давление во всей системе выравнивается.

Общий вид системы ABS в автомобиле

На новых автомобилях процесс срабатывания антиблокировочной системы доходит до 20 раз в секунду.

В состав ABS некоторых транспортных средств входит насос, в функцию которого входит быстрое повышение давления на нужном участке магистрали до нормы.

Это интересно! Действие антиблокировочной системы ощущается обратными толчками (ударами) по педали тормоза при сильном давлении на неё.

По количеству клапанов и датчиков устройство разделяют на:

Принцип работы АБС на автомобиле

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Это интересно! Опытные водители на машинах, не оснащённых антиблокировочным устройством, при непредвиденном торможении на сложном участке дороги (мокрый асфальт, гололёд, снежная кашица) воздействуют на педаль тормоза рывками. Этим способом они избегают полной блокировки колёс и не позволяют машине уйти в занос.

Основные виды

Датчик ABS с читается первостепенной измерительной деталью антиблокировочной системы.

Состоит устройство из:

Датчики выпускаются в двух исполнениях:

Выпускается два вида датчиков:

ABS позволяет сохранить управляемость и значительно повысить устойчивость при экстренном торможении

Пассивные

Выделяются простой системой работы, при этом достаточно надёжные и имеют большой срок действия. Не нуждаются в подключении к питанию. Индуктивный датчик по сути это индукционная катушка из медной проволоки, в середине которой размещён стационарный магнит с металлическим сердечником.

Измеритель расположен сердечником к импульсному ротору в виде колеса с зубцами. Между ними выставлен определённый зазор. Зубцы ротора имеют форму прямоугольника. Проём между ними равен или чуть более ширины зубца.

В то время когда транспорт находится в движении при прохождении зубцов ротора около сердечника магнитное поле, проникающее сквозь катушку, постоянно изменяется, образуя в катушке переменный ток. Частота и амплитуда тока находятся в прямой зависимости от скорости движения колеса. На основе обработки этих данных блок управления отдаёт команду магнитным клапанам.

Минусами пассивных датчиков является:

Из-за частых ошибок на современных автомобилях устанавливаются крайне редко.

Магниторезистивные

Работа базируется на свойстве ферромагнитных материалов менять электрическое сопротивление при воздействии на них неизменного магнитного поля.

Часть датчика контролирующая изменения выполнена из двух или четырёх слоёв железоникелевых пластин с нанесёнными на них проводниками. Часть элемента установлена в интегральную схему, считывающую изменения сопротивления и образующую контрольный сигнал.

Импульсный ротор, представляющий собой местами намагниченное пластиковое кольцо, жёстко закреплён на ступице колеса. Во время эксплуатации намагниченные участки ротора изменяют среду в пластинах чувствительного элемента, что фиксируется схемой. На её выходе образуются импульсные цифровые сигналы, поступающие в блок управления.

Подобный вид устройства контролирует скорость, курс вращения колёс и момент их полной остановки.

Магниторезистивные датчики фиксируют смену вращения колёс автомобиля с большой точностью, повышая эффективность действия систем обеспечения безопасности.

На основе элемента Холла

Этот тип датчиков ABS функционирует базируясь на эффекте Холла. В плоском проводнике, помещаемом в магнитное поле, образуется поперечная разница потенциалов.

Эффект Холла — появление поперечной разности потенциалов при помещении в магнитное поле проводника с постоянным током

Этим проводником является пластина из металла квадратной формы, помещённая в микросхему, которая включает в себя интегральную схему Холла и контрольную электронную систему. Датчик размещён с противоположной стороны от импульсного ротора и имеет вид колеса из металла с зубцами или кольца из пластика местами намагниченного, жёстко закреплённого на ступице колеса.

Схема Холла непрерывно образует сигнальные всплески определённой частоты. В состоянии покоя частота сигнала сводится к минимуму или затихает совсем. Во время движения проходящие мимо чувствительного элемента намагниченные участки или зубцы ротора вызывают изменения тока в датчике, фиксируемые отслеживающей схемой. На основании полученных данных формируется выходной сигнал, поступающий в блок управления.

Датчики данного типа производят замеры скорости с начала движения машины, отличаются точностью замеров и надёжностью функций.

Причины и признаки неисправностей

В машинах нового поколения при включении зажигания происходит автоматическая самодиагностика антиблокировочной системы, при которой проводится оценка работоспособности всех её элементов.

Самодиагностика показывает ошибку. АБС отключается.

Некорректная работа блока управления.

Обрыв провода от датчика к блоку управления.

Диагностика не обнаруживает ошибок. АБС отключается.

Нарушение целостности проводки от блока управления к датчику (обрыв, замыкание, окисление).

Самодиагностика выдаёт ошибку. АБС работает, не отключаясь.

Обрыв провода одного из датчиков.

АБС не включается.

Обрыв провода питания блока управления.

Сколы и надломы импульсного кольца.

Главные составляющие ABS

Вам будет интересно: Самостоятельная замена переднего бампера ВАЗ-2114: полезные советы и рекомендации

Перед проведением самостоятельной диагностики следует понимать устройство системы. Если вы интересуетесь, как прозвонить датчик АБС, то важно знать основные элементы: блок управления, гидравлику, тормозные механизмы, измерители вращательной скорости дисков. Немалое количество проводов также нуждается в проверке время от времени. Как распознать неисправности?

Как проверить датчик АБС

Контролировать исправность датчика скорости можно, обратившись к специалистам автосервиса, или самостоятельно:

Тестером (мультиметром)

Кроме измерительного прибора понадобится описание функционала данной модели. Последовательность выполняемых работ:

Это важно! Конструкция и значения сопротивления датчиков на передней и задней осях отличаются.

Сопротивление от 0,5 до 2 кОм на клеммах датчика АБС считается оптимальным

По замеренным показателям сопротивления определяют работоспособность датчиков:

Это важно! Если после контроля функций всех датчиков показатель сопротивления какого-нибудь из них значительно отличается — этот датчик неисправен.

Перед проверкой проводки на целостность необходимо узнать распиновку штекера модуля управления. После этого :

Осциллографом

Устройство позволяет точнее определить работоспособность датчика АБС. По графику изменения сигнала тестируют величину импульсов и их амплитуду. Диагностику осуществляют на автомобиле без снятия системы:

Осциллограф даёт наиболее полную картину работы датчика антиблокировочной системы

Датчики исправны, если:

Без приборов

Корректную работу датчика можно определить по наличию магнитного поля. Для чего любой предмет изготовленный из стали прикладывают к корпусу датчика. Во время включения зажигания он должен притягиваться.

Кроме того необходимо осмотреть корпус датчика на предмет его целостности. На проводке не должны наблюдаться потёртости, разрывы изоляции, окислы. Соединительный штекер датчика должен быть чистым, контакты не окислены.

Это важно! Грязь и окислы на контактах штекера могут служить причиной искажения передачи сигнала.

Как прозвонить датчик

Чаще всего изделие отказывается работать из-за нарушений в электропроводке, связанных с целостностью изолирующего слоя, окислением либо слабыми контактами. Чтобы провести проверку, потребуются:

Транспортное средство необходимо установить над ямой либо на площадке. Рычаг ручного тормоза выжимается, колеса заклиниваются башмачными устройствами, выполняется переключение на «нейтралку». Колесо поддомкрачивается и снимается, чтобы создать доступ к системе. Для удобной работы руль можно выкрутить в сторону, чтобы увеличить пространство для работы. Выполняется визуальный осмотр, снимаются клеммы. Прозвон выполняется по схеме:

Прибор подсоединяется к датчиковому устройству, считываются сведения на его дисплее. Когда стрелка находится возле нулевой отметки, вероятней всего замкнуло систему, а если она отклоняется к «бесконечности», причину необходимо искать в электрической части. Колесо начинаем проворачивать вручную, придавая ему разное ускорение. При этом показания тоже должны изменяться. Все полученные данные необходимо уточнять по руководству для эксплуатации каждой машины конкретно. Установив причину, можно переходить к замене датчика или пайке проводков.

Как видите, все работы можно сделать самому.

Ремонт датчика

Вышедший из строя пассивный датчик ABS можно отремонтировать самостоятельно. Для этого необходимы усидчивость и владение инструментами. При сомнениях в собственных силах рекомендуется заменить неисправный датчик на новый.

Ремонт производят в следующей последовательности:

После установки отремонтированного датчика систему АБС диагностируют на разных скоростях. Иногда перед остановкой происходит самопроизвольное срабатывание системы. В этом случае корректируют рабочий зазор датчика с помощью прокладок или стачивания сердечника.

Это важно! Неисправные активные датчики скорости не ремонтируются и подлежат замене на новые.

Видео: как отремонтировать датчик ABS

Ремонт проводки

Повреждённый участок проводки можно заменить. Для этого:

Место пайки необходимо качественно заизолировать для увеличения точности передаваемых сигналов

От эффективности работы антиблокировочной системы зависит безопасность участников дорожного движения. При желании диагностику и ремонт датчиков АБС можно провести самостоятельно, не обращаясь к услугам автосервиса.

Источник
