Как работает тепловизор
Как работает тепловизор
Как работает тепловизор
Устройство, которое измеряет количество тепла, а также способно проанализировать циркуляцию воздуха называется тепловизор. При помощи этого прибора можно выявить различные дефекты в здании, такие как щели и трещины. Они становятся причиной утечки тепла и других мало приятных явлений в квартире. Но работа этого устройства не ограничивается обнаружением утечек, также при помощи его проводят обширные аналитические работы на промышленных объектах.
Термограмма — это функция тепловизора, которая визуально показывает всю тепловую карту объекта. Благодаря этому можно легко и быстро проанализировать общее состояние здания и найти причины утечек. Своевременное выявление дефектов и причин утечек тепла позволит заняться исправлением ситуации. Поэтому диагностика тепловизором может решить множество проблем и сэкономить ваши деньги. Различные дефекты не только могут приводить к потере тепла, но и к разрушениям здания и появлению плесени.
Идеальным сезоном для проведения проверки считаются холодные времена года. Поздней осенью и зимой можно наиболее полно оценить качество работы отопления и более явно заметить даже самые мелкие утечки. Также в этом случае удобно проводить аналитику на основе температуры снаружи и показателей температуры внутри помещения. Еще можно рассчитать, как тепло распределяется по различным поверхностям дома и в каком количестве.
Таким образом этот прибор имеет широкое применение в различных сферах исследований. Он может не только указать на причины потери тепла, но и на дефекты и неисправности, приводящие к разрушениям. Также можно выявить причину повышенной влажности и появления плесени.
Как устроен тепловизор?
Это устройство способно давать точные и быстрые результаты, которые можно увидеть уже непосредственно на экране. Так как устроен тепловизор и по какому принципу он работает?
Тепловизор работает по принципу бесконтактного замера. Он реагирует на инфракрасное излучение объектов. Такое ИК излучение есть у всех предметов, чья температура выше абсолютного нуля. И поэтому чем предмет теплее, тем больше будет его излучение. Прибор же регистрирует эти излучения и выводит их на дисплей. Так в общих словах можно описать как работает тепловизор.
Если же разбирать устройство тепловизора более подробно, то его можно сравнить со сканером, ориентирующимся на электромагнитные реакции объектов. Матричный приемник ИК излучения является основным элементом прибора. После фиксации сигнала он переводится в электронный и затем передается на дисплей в виде электронного изображения. Такое изображение называется термограмма. Это изображение содержит в себе обработанные данные об инфракрасном излучении всех предметов. Визуально оно представлено в виде изображения с различными градациями цвета. Этот цвет и обозначает интенсивность излучения. Эксперт уже может просто взглянув на дисплей определить приблизительно проблемы и дефекты здания.
В зависимости от области применения уже существуют различные виды тепловизоров со своими особенностями. Иногда от модели зависит и на какое расстояние работает тепловизор. В нашей независимой лаборатории мы используем профессиональные измерительные приборы, которые проходят все необходимые проверки и настройки для того, чтобы давать только точные результаты.
Что может стать поводом для проверки здания тепловизором?
Для того, чтобы понять зачем необходима тепловизионная проверка, нужно выяснить, с какими проблемами может столкнуться человек. Чаще всего эту проверку проводят при разнице в показаниях температур в помещениях. Если вы замечаете, что даже при исправной работе отопительных приборов у вас недостаточно тепло, то это может стать причиной для данной проверки. Различные дефекты в стенах, щели у окон или же зазоры в кровле. Все это может также в дальнейшем приводить к разрушению имущества или другим проблемам.
Современные приборы постоянно совершенствуются и модернизируются. Они уже способны не только наглядно показать тепловизионную карту на экране, но и подсчитать точную разницу температур. Такая функция незаменима при проверке прочности конструкции дома. Как было сказано раньше, такой прибор может использоваться для различных целей. Можно выявить как щели, так и неисправности в вентиляции или трубопроводе.
Условия для проведения тепловизионной проверки
Как и у любой другой проверки проверка дома тепловизором тоже имеет свои условия, которые следует соблюдать:
Если все условия были соблюдены, то вы можете не беспокоиться о точности результатов. Наши специалисты в кратчайшие сроки проведут все необходимые замеры и расчеты, а вы получите официальный отчет проверки со всеми результатами.
Какие преимущества дает использование тепловизора?
Сейчас использование тепловизоров для различных исследований очень распространено. Все потому, что этот прибор не только очень удобный, но и обладает рядом уникальных функций, необходимых для различных аналитических работ. Специалисты используют этот прибор при различных проверках как на производствах, так и в частных домах. Этот вид диагностики является очень эффективным и максимально точно дает представление о состоянии отопительной системы. Также позволяет выявить различные дефекты. Причинами утечки тепла могут быть не только трещины или неисправность систем отопления. При неправильно установленных оконных системах между рамой и стеной могут образоваться зазоры, через которое тепло и выветривается. Помимо этого, все этом может стать причиной повышенной влажности в доме или разрушений. Ведь даже маленькая трещинка со временем может увеличиться и стать уже большой проблемой. А этот прибор уже на первоначальном этапе поможет заметить дефект, и вы сможете с легкостью его ликвидировать.
Благодаря термограмме можно непосредственно наблюдать результаты в виде тепловой карты на дисплее. И поэтому тепловизор для проверки тепла можно использовать не только внутри помещения. Проведение исследования снаружи поможет наиболее полно и точно составить картину ситуации и обнаружить все утечки. Только в этом случае необходимо обратить внимание на возможность погрешностей.
Вот вы провели это исследование и обнаружили дефекты, что же дальше? По результатам проверки наши эксперты-экологи проведут консультацию для вас, и вы будете знать как устранить обнаруженные нарушения. Также может быть выявлено, что нарушения были допущены еще на этапе строительства. Тогда с нашими результатами проверки вы можете подать жалобу на застройщика или ЖКХ.
Как работает тепловизор: аналитика внутренней части здания
Для достижения наилучших точных результатов следует проверить тепловизором именно циркуляцию во внутренней части помещения. Из-за того, что при исследовании наружных поверхностей могут быть большие погрешности именно внутренние измерения дают точные результаты. В данном случае процесс тепловизионной проверки включает в себя проверку всей внутренней конструкции здания. Также при проверке балконов, крыш или фасадов рекомендуется выбрать именно внутренний способ проверки, так как он не дает таких погрешностей в измерениях. Погрешность при наружном сканировании связана больше всего с постоянной циркуляцией воздуха. Именно из-за этого показатели все время меняются и нельзя найти точное значение. Даже в безветренную погоду естественная циркуляция все равно происходит, чего мы не наблюдаем в закрытых помещениях.
Такая проверка протечки тепловизором может выявить различные причины перепадов температуры в здании. Существуют холодные мосты, то есть особые места в помещении, где не удерживается тепло из-за повышенной теплоотдачи. В помещениях с таким явлением часто можно заметить повышенную влажность и сырость. Все это становится причиной появления плесени, которая опасна для здоровья. Со временем все это приводит к более серьезным последствиям и порче имущества. Не стоит забывать, что плохие условия в доме влияют и на качество жизни человека. Так что необходимо заняться устранением не только потери тепла, но и повышенной влажности и различных дефектов.
Если вы почувствовали, что у вас дома холодно, но все системы работают исправно, то не откладывайте обращение к специалистам. В нашей лаборатории вы не только можете заказать исследование тепловизором, но и проконсультироваться со специалистами.
Как это работает. Тепловизор
Сегодня без тепловизоров − приборов, фиксирующих тепловое излучение − уже сложно представить многие области промышленности и военное дело. Они помогают нам улучшить наше несовершенное зрение, видеть больше, дальше и лучше.
Одни из крупнейших разработчиков и производителей тепловизионных устройств в России –холдинги «Росэлектроника» и «Швабе», входящие в состав Госкорпорации Ростех. Рассказываем, как устроен тепловизор, чем он отличается от приборов ночного видения и как «видит» в полной темноте.
Как увидеть тепло
В 1800 году астроном Фридрих Вильгельм Гершель во время экспериментов с преломлением света обнаружил, что существует спектр, не видимый для человеческого глаза, который он назвал инфракрасным излучением. Позже было доказано, что все тела, чья температура отличается от нуля, излучают электромагнитное тепловое излучение.
Но может ли человеческий глаз увидеть его? Конечно! Например, без сомнения теплое Солнце, которое отлично видно невооруженным глазом. А для того, чтобы видеть в темноте и обнаруживать через преграды объекты не такие горячие, как Солнце, человечество изобрело тепловизоры – устройства, увеличивающие возможности нашего зрения и позволяющие видеть даже малейшее проявление тепла.
Первые приборы, визуализирующие температуру объектов, появились в 20-е годы прошлого века. Например, такое устройство, как эвапорограф, работало на принципе неравномерного испарения или конденсации вещества на пленке, при этом получалось рельефное изображение объекта. Затем, уже в 1940-е годы, появились термографические камеры, также передававшие изображение на пленку. И наконец, в 1960-е годы появляются технологии, позволяющие создавать тепловизоры, работающие в реальном времени. Изначально тепловизионные устройства разрабатывались в интересах военных, а в 1965 году был продан первый коммерческий тепловизор для мониторинга высоковольтных линий электропередач.
Устройство тепловизора
Тепловая оптика устроена очень похоже на обычную оптику и работает по схожим принципам. Главное отличие – в материале стекла. Обычное стекло не пропускает сквозь себя волны инфракрасного спектра. Поэтому линзы для тепловизоров делаются с применением специальных материалов, пропускающих ИК-лучи, чаще всего – из довольно дорогого германия.
Интересна технология получения линз из германия. Полуметалл сперва расплавляется в печи, затем кристаллизуется на специальном стержне до кристалла нужного размера и разрезается на заготовки, которые после превращаются в линзы. В России есть собственные месторождения и производство этого стратегически важного вещества.
Теплотелевизионный регистратор производства Лыткаринского завода оптического стекла (ЛЗОС) холдинга «Швабе»
Детектор, улавливающий инфракрасное излучение и преобразующий его в информацию – еще более сложное в производстве устройство. Как и в обычном фотоаппарате, он состоит из чувствительной матрицы и блока электроники, обрабатывающего сигнал. Посредством системы линз ИК-излучение подается на матрицу, покрытую датчиками. Затем процессор преобразует данные в видеосигнал и подает на экран устройства.
По сравнению с приборами ночного видения, тепловизор − более универсальное, хотя и более сложное устройство. Прибор ночного видения формирует изображение на основании отраженного от объекта света, то есть черную кошку в полностью темной, изолированной комнате вы с его помощью не найдете, а с помощью тепловизора – запросто.
Игра в «холодно-горячо» по-взрослому
Тепловизоры позволяют заглянуть внутрь предметов без непосредственного физического контакта, находить отклонения от нормальной температуры. И эта способность оказалась очень востребованной для проведения так называемого неразрушающего контроля, когда объект изучается без его разделения на элементы, а чаще всего и без приостановки рабочих процессов, в которых объект участвует.
Видеть сквозь предметы, наблюдать за изменением температуры, находить утечки тепла полезно в самых разных областях промышленности и науки. В энергетике, на производстве, в строительстве тепловизоры помогают в работе и предотвращают техногенные катастрофы, а спасатели с их помощью ищут людей в завалах. Свое применение они нашли даже в медицине, где по динамике температуры отдельных органов можно обнаруживать злокачественные новообразования. Незаменимы тепловизоры и для охотников, причем не только ночью, но и днем.

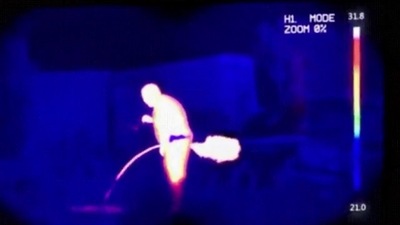

Тепловизор: смотрим на мир глазами Хищника
Давно хотел дорваться до тепловизора — у меня в профиле наверное год висело объявление. Наконец, тепловизор удалось найти — и тем что удалось снять и рассказом о том, как они работают — хочу поделиться.
Температуру объектов можно определять потому что количество испускаемого объектами ИК света в первую очередь зависит от температуры и уже меньше — от материала (emissivity, в правильных пирометрах и практических всех тепловизорах можно настраивать поправку на emissivity, чтобы получать достаточно точную температуру.).
С ростом температуры — излучение становится более коротковолновым, с 700-800 градусов уже захватывая область видимого света. На этом принципе работают как тепловизоры, так и пирометры (инфракрасные термометры) и датчики движения.
Тепловизоры, как и многие интересные вещи в этом мире — изначально придуманы для военных. Любые теплые предметы неизбежно светятся в ИК свете (и днем и ночью), воздух свободно пропускает ИК-свет в диапазоне 7-14мкм и наконец — туман, пыль — гораздо меньше задерживает ИК свет, т.е в условиях плохой видимости видно может быть гораздо дальше.
Прозрачность атмосферы:
Оптика конечно требуется особая — обычное оптическое стекло после 1-1.5мкм уже не прозрачно, поэтому приходится использовать германий, кремний, селенид цинка, повареную соль (но оптика из неё требует покрытия защитной пленкой т.к. разрушается влагой воздуха) или зеркальную оптику (с покрытием золотом, алюминием, медью или молибденом). Также некоторые пластики прозрачны для ИК излучения — и например в пирометрах и датчиках движения можно встретить пластиковую оптику.
Увидеть ИК излучение можно измеряя нагрев им матрицы микро-термометров (это называется микроболометр). Каждый пиксель микроболометра имеет размер порядка 17-45 микрометров (меньше некуда, длина волны ИК света ведь 7-14мкм).
Материал, из которого изготовляют сопротивления — чаще всего может быть оксидом ванадия (требует подогрева до температуры фазового перехода, максимальная чувствительность) или аморфным кремнием (дешевле и проще в производстве, но меньше чувствительность). В датчиках движения — сенсор ферроэлектрический, он неудобен для измерения абсолютной температуры (т.к. реагирует на изменение потока излучения)
У военных также еще бывают ИК камеры для диапазона 3-4 микрометров — там обычно сенсор полупроводниковый, с намного большей чувствительностью, но требует криогенного охлаждения (в лучшем случае ядрёными элементами Пельтье, в худшем — жидким азотом). В гражданском секторе такого не увидешь особо.
Тепловизоры стремительно становятся более доступными — если раньше без 25 килобаксов и на порог не пускали, то сейчас — самый простой Flir i3 с матрицей 60×60 пикселей — уже можно найти за
50 тысяч рублей. Тепловизор который попал ко мне — UlirVision Ti384 (матрица 384 x 288) чуть дороже, порядка 220 тысяч. Самые продвинутые — с матрицей 640×480 — еще раза в 3 дороже. А для более простых промышленных применений — уже есть MLX90620 — сенсор 16×4 за 65$, недавно засветившийся на хабре.
Практическое применение в гражданском секторе — контроль утечек тепла в домах и на производстве, контроль электрооборудования (если где плохой контакт — это будет видно задолго до поломки), производственных процессов. Ну и недавно была статья о тепловизоре в датацентре.
Сам тепловизор: UlirVision Ti384
Телеобъектив, 53мм, похоже на германий:
Сама матрица. Похоже она закрыта защитной крышкой, прозрачной только для ИК, так что в оптический микроскоп смотреть бесполезно:
Фотографии по заявкам
Кухня
Свежие оладьи:
Они же из холодильника:
Улица (большая часть — снято на «телевик» 53мм, стандартный объектив — 14мм)
Ванна воды
Окна, батареи и проч
Электричество
Щиток, потребление 2.35кВт:
Щиток, потребление 4.25кВт:
Розетка из которой выжирается 1.5кВт:
Пилоты:
Проводное месиво:
Железо всякое
AMD 6990 на улице:
Собака
Видео
К сожалению, этот тепловизор не умеет писать видео «в себя», только выдавать на аналоговый видеовыход, так что пришлось сдуть пыль с TV-тюнера.
Некоторые видео весьма длинны и нудны — там что смело используйте перемотку. Звуки и музыку придется включать свои.
Что такое тепловизор и какие они бывают
Для человеческого глаза оно не заметно, так как орган зрения способен уловить длину электромагнитной волны в диапазоне от 0.38 до 0.76 мкм. Инфракрасные лучи имеют диапазон от 0.76 до 1000 мкм. Их распространение можно ощутить лишь с помощью тепловых рецепторов на коже с очень близкого расстояния. Тепловизор же способен уловить инфракрасное излучение, находясь вдалеке от источника тепла, и вывести показатель температуры и характеристику температурного поля в визуально понятной форме на дисплей или экран.
По-другому можно сказать, что тепловизор — это камера, снимающая в инфракрасном диапазоне. С его помощью можно мгновенно сделать десятки тысяч измерений температуры. Это касается не именно такого количества отдельных предметов, а точек распознавания, излучающих тепло. Из определения понятно, что тепловизор нужен для поиска мест и объектов, температура которых отличается от окружающей среды или превышает нормативные показатели.
Это может пригодиться для определения источника теплопотерь в жилых домах, при контроле за целостностью трубопроводов, перемещающих нагретые вещества, определении мест замыкания электропроводки и так далее. Широкое распространение получили тепловизоры у военных. Они позволяют обнаружить замаскированную живую силу и боевую технику противника по излучаемому ими теплу, независимо от времени суток и погодных условий. Огромную роль играют тепловизоры в предупреждении распространения инфекционных заболеваний, выявляя людей с повышенной температурой. Особенно это пригодилось с появлением новой коронавирусной инфекции.
Какие бывают тепловизоры
Тепловизоры могут быть нескольких видов и предназначений. Одни используются для поиска и наблюдения за объектами, в том числе людьми и животными. Такие приборы характеризуются большой дальностью, но показывают только тепловое пятно, без конкретных значений. Другие, наоборот, действуют в ограниченном пространстве, но могут выдавать точные показания. Эти относятся к классу измерительных устройств, задачей которых является предоставление информации о точной температуре объекта.
Учитывая это, а также другие особенности тепловизоров их можно разделить на:
Тепловизоры, предназначенные для применения в медицине, отличаются повышенной точностью измерений. Ведь даже отклонение в 1°С может дать ложное представление о болезни. Кроме того, что устройство помогает узнать о наличии в организме инфекции, оно может выявить и заболевание в отдельном органе. Рядом с проблемным местом температура повышается.
Строительные и промышленные тепловизоры помогают своевременно выявить возможные дефекты, допущенные при возведении зданий и сооружений, которые могут повлечь не только утечку тепла, но и привести к разрушению конструкции. С их помощью можно выявить опасные неисправности в высоковольтных линиях электропередач или утечку в газопроводах. Тепловизором можно найти даже скрытую трещину в опоре моста. Из-за трения температура, в месте разрушения, будет несколько выше. Кроме этого, тепловизоры могут применяться для:
Устройства, предназначенные для использования в научной сфере, тоже отличаются точностью. Кроме этого, им необходима повышенная защищенность и способность принудительного охлаждения. Так как эксперименты часто проходят в самых экстремальных условиях.
Мультисенсорные тепловизоры нашли свое основное применение в охранных системах. Их универсальность и многозадачность позволяет максимально обезопасить территорию и защищаемые объекты в любое время суток, даже при нулевой видимости.
Тепловизоры автоматизированных систем ведут мониторинг работающего оборудования и контролируют состояние температурного режима, предупреждая о приближении к критическим значениям. Кроме этого, будучи подключенными к автоматизированной системе, они обнаруживают в пассажиропотоке людей с повышенной температурой тела, сообщая об этом оператору.
Принцип работы тепловизора
Работа тепловизоров заключается в преобразовании излучения инфракрасных волн в электрический сигнал и его вывод на устройство индикации. Простыми словами можно так описать этот процесс:
Еще одним принципиальным моментов является зависимость чувствительности тепловизора от собственной температуры. Поэтому детектор ИК-излучения необходимо охлаждать. Сначала стали применять охлаждение с помощью жидкого азота. Но более удобным способом стало применение элементов Пельтье. Эти полупроводники, пропуская через себя ток, охлаждаются сами и принимают тепло от детектора.
Устройство тепловизора
Большинство тепловизоров состоит из стандартного набора узлов, деталей и электронной начинки:
Основными частями тепловизора являются объектив и датчик-приемник инфракрасного излучения (матрица). Их стоимость определяет 90% цены всего устройства. Причина в сложности изготовления и дорогих материалах. Объектив делают из германия, так как обычное стекло является непреодолимым препятствием для ИК-лучей. В комплекте с тепловизорами обычно идет чехол для хранения объектива.
Полупроводники для датчика изготавливают из дорогостоящего антимонида индия, ртуть-кадмий-теллура и других монокристаллов с похожими свойствами. Приемник преобразует прошедшее через объектив излучение в электрический сигнал и направляет его в электронный блок для дальнейшей обработки. Электронный блок, обработав полученный сигнал, передает его на дисплей.
Для четкого отображения теплограммы, дисплеи должны обладать хорошей яркостью, разрешением и достаточным размером. Чаще всего, они представляют собой жидкокристаллические экраны. Кроме инфракрасного изображения на мониторе могут отображаться:
Используемое программное обеспечение позволяет обработать цифровую информацию, превратив ее в качественное изображение и скопировать на любые носители. Для хранения полученных данных, в виде снимков, видео- и аудиозаписи, применяется как встроенная память, так и внешние устройства. Для освобождения места, всю информацию можно перенести в компьютер.
С помощью системы управления осуществляются настройка тепловизора. Это необходимо, чтобы оптимизировать изображение и лучше видеть точки с аномальной температурой. Настройки позволяют менять цветовую гамму, отрегулировать коэффициент излучения и видимость фоновой температуры, а также выполнить другие необходимые действия, помогающие проанализировать температурную ситуацию.
Как измерять температуру человека
Измерение температуры тела человека является, наверное, одной из самых важных функций тепловизора. Ведь от этого зависит жизнь и здоровье людей. Поэтому такой прибор должен обладать большой точностью. Их погрешность составляет не более 0.5 °С. А измерение производится с расстояния от 1 до 1.5 м, что является безопасным для медицинского работника, если человек инфицирован.
Медицинские тепловизоры имеют достаточно большой объем встроенной памяти и могут сохранить до 100 000 тепловизионных изображений с данными конкретных людей. А входящая в комплект тренога позволяет устанавливать их, например, на проходных предприятия.
Как работают тепловизоры в аэропортах и на вокзалах
Если для медицинских приборов важны конкретные показатели температуры, то для тех, которые установлены в аэропортах и железнодорожных вокзалах, особую важность имеет выявление факта ее превышения. А после этого уже врачи будут разбираться с диагнозом и лечением. Учитывая, что люди в таких местах находятся в одежде, и только лицо остается открытым, именно с него, вернее со лба, производятся замеры. Наиболее точно температуре тела соответствует кожа в углу глаз, но многие люди носят очки, что мешает снятию инфракрасного излучения с этого участка кожи. Оптимальным расстоянием для получения лучшего результата является дистанция от 3 до 6 м.
Для стационарных приборов, устанавливаемым в местах с большим количеством людей, предусмотрено специальное программное обеспечение, которое использует алгоритм распознавания конкретных лиц. При этом игнорируются другие, неживые объекты. Такие устройства работают в автоматическом режиме. Заложенные параметры позволяют настроить звуковую сигнализацию, которая срабатывает при выявлении человека с повышенной температурой. Оператору нет необходимости все время смотреть в монитор.
Применяемые в аэропортах тепловизоры, несмотря на всю важность своей работы, являются самыми примитивными представителями этих устройств. Зачастую они даже не оборудованы цветными дисплеями. Хотя это и необязательно, градусы они все же показывают.
Тепловизор для охоты
Еще одной сферой деятельности человека, где применяются тепловизоры, является охота. С их появлением добыть зверя стало гораздо более легкой задачей. Ведь теперь охотник видит животное не только ночью, но и в сильный снег и туман, с расстояния около 300 м. Такие приборы отличаются от других своими характеристиками. Особое значение имеют:
Значение разрешения матрицы в том, что от него зависит то, на какой дальности будет обнаружена цель. Высокое разрешение позволяет получить качественное изображение и идентифицировать животное. Это нужно и для безопасности, так как тепловое пятно зверя можно перепутать с излучением другого охотника. На большинстве охотничьих устройств установлены неохлаждаемые матрицы, называемых микроболометрами, с разрешением 640×480 или 384×288 пикселей.
От диаметра объектива зависят оптическое увеличение и поле угла зрения. Увеличение и угол взаимосвязаны между собой. Чем шире угол поля зрения, тем меньше оптическое увеличение, и наоборот. Чтобы вести прицельную стрельбу на дальней дистанции нужно выбирать приборы с меньшим углом и большим увеличением.
Частота обновления кадров характеризует скорость смены кадров в видоискателе устройства. Если для стационарных тепловизоров и медицинских устройств этот показатель не представляет важности, то для охоты он имеет критическое значение. Ведь, для попадания в быстро бегущую цель необходимо, чтобы кадры сменялись без зависаний. Это обеспечивает частота от 25 до 50 Гц.
От продолжительности непрерывной работы тоже зависит очень много. Ведь будет обидно, а иногда и опасно для жизни, если устройство перестанет работать в самый неподходящий момент. Чтобы этого не случилось, охотничьи тепловизоры оборудуются аккумуляторами с повышенной емкостью. Но опытные охотники берут еще и дополнительный запас батарей. Можно приобрести быстросменные блоки с аккумуляторами, чтобы увеличить время работы устройства. Помочь оптимизировать время действия тепловизора может и программное обеспечение, которое позволяет настроить спящий режим, яркость дисплея и отключение некоторых функций, требующих энергозатрат.
К дополнительному оборудованию и опциям, свидетельствующим о принадлежности устройства к охотничьим тепловизорам, относятся:
Казалось бы, что при таком наборе, охотничий тепловизор просто лишен недостатков. Но это не так. Среди его минусов:
Все сказанное об охотничьих тепловизорах в полной мере относится и к военным моделям.
Что лучше на охоте: тепловизор или прибор ночного видения
Таким вопрос иногда задаются не только далекие от охоты люди, но и бывалые охотники, раньше не пользовавшиеся этими устройствами. Сразу стоит сказать, что вопрос некорректен. Ведь это абсолютно разные устройства.
Прибор ночного видения предназначен для усиления яркости объектов в темноте. Это происходит с помощью электронно-оптического преобразователя. Хотя он и может преобразовывать инфракрасные лучи в видимые, но только определенного спектра, не имеющего отношения к излучаемому теплу. Принцип работы активных прицелов основан на излучении и улавливании, после отражения от цели, именно таких ИК-лучей.
Устройство для регистрации теплового излучения никакой активности не проявляет. Оно лишь пассивно фиксирует невидимые глазу ИК-лучи, попадающие в объектив. По этой причине говорить о том, что лучше, а что хуже, нельзя.
Опасность тепловизоров
Опасность тепловизионного устройства — это один из мифов. Неспециалисты думают, что раз прибор может на расстоянии зафиксировать электромагнитные волны, значит он использует какое-то излучение. Но выше мы уже разобрались, что никакого излучения не существует. Поэтому можно с уверенность сказать, что тепловизор никакой опасности для жизни и здоровья человека не несет.
Единственное, что может вызывать опасение, так это то, что неисправный прибор покажет нормальную температуру у инфицированного человека, который заразит окружающих. Но, поставив прививку, можно легко избежать этой угрозы легко.
Видео по теме
Тепловизор: кому полезен и где применяется, как выбрать
Что такое тепловизор и для чего он нужен, как правильно выбрать тепловизор и на какие характеристики обращать внимание при покупке. Разновидности и в чём отличие от приборов ночного видения.
Содержание статьи
Что такое тепловизор?
Популярность тепловизоры обрели благодаря возможности применения во всех отраслях жизнедеятельности человека. Самые популярные области применения это строительство, охота, медицина и промышленность. Всё чаще тепловизоры используются и в быту для обследования квартир и частных домов, позволяют находить места утечек тепла и неполадки в электрике.
Принцип работы тепловизора
Что видит тепловизор
Человеческий глаз видит очень маленькую часть электромагнитного спектра. Наши «детекторы» несовершенны, мы воспринимаем только видимый свет, инфракрасное излучение находится за пределами возможностей наших глаз. Видимый свет занимает диапазон длин волн электромагнитного излучении от 0,38 до 0,76 мкм, причем середина этого диапазона приходится на длину волны 0,55 мкм, которая соответствует максимуму солнечного излучения. Поскольку весь диапазон электромагнитного излучения простирается от ангстрем до сотен километров и фактически не ограничен ни «слева», ни «справа», человеческая цивилизация на протяжении своей технологической истории стремится освоить те диапазоны излучения, где глаз человека бессилен.
ИК-излучение находится в диапазоне между видимым светом и СВЧ- диапазоном электромагнитного спектра. Инфракрасное (ИК) излучение занимает диапазон длин волн от 0,76 до 1000 мкм. Основным источником инфракрасного излучения является тепло или тепловое излучение. Любой предмет с температурой выше абсолютного нуля (-273,15 °C или 0 градусов Кельвина) испускает излучение в ИК-области. Даже объекты, которые нам кажутся очень холодными, такие как кубики льда, испускают ИК-лучи. Иными словами, если бы глаз человека видел в ИК диапазоне, то мы могли бы оценивать температуру объектов, не прикасаясь к ним.
Инфракрасное зрение животных
Что может тепловизор? к содержанию
В процессе тепловизионной диагностики, а также при выполнении энергоаудита, с помощью тепловизора выявляют места с аномальным отклонением температур, то есть чаще всего используют прибор в качестве индикатора. Большинство тепловизоров могут не только получать тепловизионные изображения объектов, но и определять поверхностную температуру в отдельных точках.
Выявляя «перегретые» элементы, тепловизор позволяет обнаруживать неправильно функционирующие узлы механических агрегатов, которые подвержены повышенному трению, дефекты контактных соединений, коммутационной аппаратуры и токопроводящих линий силового электрооборудования. В строительной сфере тепловизионная съемка используется для энергоаудита, проверки качества строительно-монтажных работ (в том числе для контроля правильности монтажа оконных блоков, теплоизоляции и пр.), поиска протечек и скрытых дефектов, выявления мест, где может появляться плесень, диагностики электросетей и коммутационного оборудования, проверки работы систем отопления и пр.
Классификация измерительных тепловизоров по применению:
Основные характеристики и цена тепловизора к содержанию
Разрешение инфракрасного детектора – основная характеристика, определяющая функциональность конкретной модели и «результативность» термографирования. Самыми доступными по цене являются модели с разрешением 60х60, тепловизоры верхнего ценового диапазона имеют разрешение свыше 640х480. Важно не путать разрешение ИК-детектора с характеристиками встроенной камеры видимого диапазона и разрешением дисплея прибора.
Разрешение тепловизора – это количество отдельных «точек измерения» по горизонтали и вертикали, отображаемых на термограмме. Внешне похожие модели с одинаковым размером экрана, но с разным разрешением ИК-матрицы, в процессе съемки будут показывать похожие «картинки», однако при детальном рассмотрении термограммы на компьютере (или после распечатки полноформатного снимка) разница будет заметна – чтобы получить качество 120х120 при помощи тепловизора с разрешением 60х60 необходимо сделать 4 снимка с близкого расстояния.
В большинстве случаев базовые модели с низким разрешением используются для оперативной диагностики электромеханического оборудования, коммутационной и электросиловой аппаратуры, поиска протечек, определения источников теплопотерь в помещениях и т.п. С задачами энергоаудита зданий высотой до 5 этажей успешно справляются модели тепловизоров разрешением 120х120. Для тепловизионного обследования крупных объектов обычно используют модели с разрешением 320х240 (для зданий до 16 этажей) и 640х480.
Тепловизоры с высоким разрешением позволяют получать «за один раз» термограммы высокого качества, однако, даже имея модель более низкого класса (со «слабым» разрешением), можно получить такие же результаты, выполнив серию снимков и «сшив» их при помощи соответствующего программного обеспечения (некоторые приборы имеют специальную функцию панорамирования, которая упрощает эту задачу).
Дополнительная «оптика» (сменные объективы) позволяют расширить возможности тепловизора, выполняя тепловизионное обследование общего плана с использованием широкоугольного объектива, такая оптика удобна, если объект находится вплотную к оператору и следует просматривать как можно большую площадь (научные исследования, строительство и энергетика). Для детальных снимков удаленных объектов или отдельных элементов (например, верхних этажей зданий, опор ЛЭП, дымовых труб, ИК съемка с борта вертолета) – применяя телеобъектив.
Следует учитывать, что широкоугольные объективы увеличивают «угол зрения» прибора, а телеобъективы – сужают.
В профессиональных тепловизорах ИК объектив является сложным узлом, включающим набор линз и зеркал из хрупких, дорогостоящих и требующих прецизионной обработки материалов типа кремния, германия и специальных ИК стекол. Основными параметрами объективов, которые важны для потребителя, являются фокусное расстояние и угол зрения.
Температурный диапазон, в котором тепловизор может выполнять измерения, (или диапазон контролируемых температур) определяет сферу применения прибора. Для термографирования зданий вполне подойдут тепловизоры с верхним температурным диапазоном до +100°C, для диагностики электроустановок и промышленных агрегатов требуются приборы, способные выполнять измерения до +350°C, а для проверки котлов, теплогенераторов и пр. необходимы более «высокотемпературные» модели (до +650°C). В литейной, стекольной, химической промышленности, в энергетике, где температуры могут достигать до +1200°C (или выше) используются модели тепловизоров с соответствующим температурным диапазоном.
Чувствительность – это величина минимального температурного перепада, которую способен определять тепловизор. От этой характеристики зависит «контрастность» получаемого изображения. Для энергоаудита вполне достаточно чувствительности в 0,1°C. Для обнаружения «перегретых» узлов электросилового или механического оборудования могут использоваться и менее чувствительные модели. Повышенная чувствительность требуется для выявления участков с повышенной влажностью, протечек, скрытых дефектов и т.п.
Точность измерений (погрешность). Почти все тепловизоры (с неохлаждаемой болометрической матрицей) обеспечивают точность измерений не ниже 2%, что вполне достаточно для решения большинства задач по диагностике и энергоаудиту. Более высокую точность обеспечивают модели с азотным охлаждением, которые чаще используются для научных исследований и при контроле технологических процессов.
Спектральный диапазон. Для выполнения большинства задач (например, по термографированию зданий) используют тепловизоры со спектральным диапазоном 7-14 микрон. Съемку зданий со сплошным остеклением обеспечивают модели со спектральным диапазоном 3-5 мкм (с охлаждаемой матрицей), которые позволяют определять поверхностную температуру стеклоподобных объектов и при этом не учитывают их отражающую способность.
Размер экрана тепловизора имеет значение при оперативном тепловизионном обследовании, когда нужно быстро и без ошибок выявить неисправность на месте. Для энергоаудита эта характеристика важна не в такой мере, ведь при составлении отчетов качество снимков определяется только разрешением ИК-датчика.
Дополнительные функции к содержанию
Большинство тепловизоров (кроме бюджетных моделей) оснащаются встроенными видеокамерами с функцией сохранения изображения, благодаря чему имеется возможность наложения (полного или в режиме «картинка в картинке») изображений инфракрасного и видимого спектров. Модели верхнего ценового диапазона позволяют производить видеозапись.
Для более эффективной обработки результатов тепловизионной диагностики полезными оказываются функции аннотирования термограмм, а также их позиционирование (с использованием встроенного компаса или GPS). Для диагностики и выявления мест образования плесени оказываются востребованными функции температурной сигнализации и обнаружения участков с максимальными и минимальными температурными показателями.
Выбирая тепловизор, в обязательном порядке следует ознакомиться с возможностями программного обеспечения (если оно поставляется в комплекте с прибором), или же приобрести специальный софт отдельно.
Производители тепловизоров к содержанию
Производителей тепловизоров с каждым годом становится всё больше, конкуренция растёт, появляются новые бренды, но не все они заслуживают внимания. Перечислим несколько брендов, которые вы смело можете покупать, не переживая за потраченные деньги. Инвестиции в надёжное и качественное оборудование окупятся.
Компания FLIR
Компания FLIR является одним из пионеров в разработке и производстве тепловизионной техники. Первая тепловизионная камера была продана в 1965 году компанией, которая впоследствии стала известна как FLIR Systems. Она была разработана для осмотра высоковольтных линий электропередачи. Компания FLIR прошла длительный путь развития и ведет свою историю от шведской фирмы AGEMA Infrared Systems (основана в 1958 г., тогда фирма AGA). Ее продукция – тепловизионные камеры более 60 лет работают по всему миру и используются в самых разных областях. Применяются для технической диагностики и задач обеспечения безопасности предприятий до проведения научных исследований и медицинской диагностики. В 1997 г. произошло расширение фирмы AGEMA Infrared Systems путем ее слияния с крупнейшими производителями ИК аппаратуры в США – фирмами FLIR и Inframetrics, так образована компания FLIR Systems. В 2004 г. в состав FLIR Systems вошла компания Indigo Systems – ведущая компания в области разработки детекторов и специализированного программного обеспечения (ПО). Сегодня объёмы производства компании FLIR занимают от 60 до 75% всего мирового рынка тепловизоров. А сами тепловизоры FLIR считаются одиними из лучших в мире. Именно с этих тепловизоров и начиналась история компании ПЕРГАМ, когда в 1996 году мы продали первый тепловизор FLIR в Москве.
Компания Fluke
Компания Testo
Testo – известный во всём мире немецкий производитель контрольно-измерительного оборудования для систем вентиляции, кондиционирования, отопления, энергетики, нефтегазовой, строительной, фармацевтической, пищевой и других отраслей промышленности. История компании начинается с разработки первого медицинского термометра в 1957 году. В 2006 году компания открыла официальное представительство в Российской Федерации. С 2008 года тепловизоры Testo начинают завоёвывать рынок. Сегодня тепловизоры компании Тесто незаменимы для обнаружения утечек тепла в зданиях, поиска скрытых строительных дефектов. В промышленности и электрике они помогают диагностировать неисправности и вовремя предотвращать выход из строя оборудования. Компания testo предлагает широкий ассортимент современных тепловизионных камер для проведения тепловизионных обследований различных объектов, проведения энергоаудитов и диагностики состояния оборудования и НИОКР. Немецкая педантичность, точность и аккуратность стали залогом качества тепловизоров Testo, которые заняли свою нишу в области тепловизионного оборудования. Это действительно надёжные и качественные приборы, которые не ломаются и работают на совесть, они неприхотливы в обслуживании, адаптированы для применения в непростых российских условиях. По цене чуть дешевле аналогов от FLIR и Fluke. По качеству ничем не уступают, а брутальный дизайн выбран специально для того, чтобы подчеркнуть надёжность приборов.
Компания Guide Infrared
Бренд Pulsar
Компания ПЕРГАМ
Компания «ПЕРГАМ» основана в 1996 году. Занимается поставкой и производством оборудования для технической и промышленной диагностики. Всё начиналось с продажи тепловизоров компании FLIR, за 22 года компания превратилась в одного из ведущих поставщиков большого ассортимента оборудования неразрушающего контроля. Наладили производство собственного оборудования под брендом ПЕРГАМ: сегодня мы производим тепловизоры для систем охранного наблюдения, медицинские тепловизоры и тепловизионные камеры для автомобилей, катеров и спецтехники. Производим гиростабилизированные тепловизионные системы для вертолётов и легкомоторных самолётов, телескопические мачты для коммуникаций и видеонаблюдения, мобильные быстровозводимые комплексы наблюдения, тепловизионные модули. Разработали уникальное оборудование для поиска утечек газа ДЛС-ПЕРГАМ. Занимаемся внедрением тепловизионных систем безопасности и видеонаблюдения. В нашем арсенале военные тепловизоры и профессиональные системы двойного назначения. Охрана государственных границ и важных коммерческих объектов, морских портов и аэропортов, специальные операции, наблюдение с воздуха, а также научные исследования и разработки — это лишь небольшая часть проектов, где используется наше оборудование.
Как выбрать тепловизор к содержанию
Поскольку тепловизор – это универсальный прибор для измерения температуры и анализа тепловых полей, вы можете испытывать сильное искушение применить его для решения максимального числа измерительных и диагностических задач. Это первая мысль, от который вы должны избавиться при выборе камеры. При покупке тепловизора, первое, что следует чётко представлять – основные области его дальнейшего применения, второе – определиться с бюджетом. Третье – это матрица тепловизора, точнее её разрешение и частота смены кадров, измеряемая в Гц, чем больше разрешение матрицы и выше частота кадров, тем лучше картинка.
Тепловизоры для охраны периметра
В отличие от измерительных, охранные тепловизоры не измеряют температуру объектов, у них другие задачи. Применение тепловизора в качестве «дальнобойного» и высокочувствительного прибора ночного видения потребует от вас приобретения длиннофокусной оптики, но не требуется функций измерения температуры. Охранный тепловизор должен давать чёткие изображения нарушителя на больших расстояниях при максимальном рабочем диапазоне температур, чтобы исключить ложные срабатывания охранных систем. Обращайте внимание на разрешение матрицы тепловизора, чем она больше, тем чётче картинка, но и дороже сам тепловизор. Вот наиболее подходящие модели и параметры тепловизоров для охраны периметра:
Параметры | Важность | VOx |
---|
