Как сделать имитацию блоу офф

Тема: Fake Blow off, аналог своими руками! особо желающим Пшикать

Опции темы
Поиск по теме

Pointer Как сделать имитацию блоу оффРегистрация 24.10.2013 Сообщений 20

Спасибо:
Получено: 0
Отправлено: 0

Привет народ, увидев сколько народу хочет Blow off решил помочь особо мечтающих о понтах в виде пшиканья!

Тот прибор который в этом ролике: http://www.youtube.com/watch?v=00LPlHDP98Q
Стоит не оправдано дорого! 200 франков как то не айс.
Включив ненадолго мозг из подручных материалов соорудил аналог, который работает не хуже. А может и даже лучше, позже расскажу почему.

Ну начнем пособие:
Что надо:
1. радио трансмиттер (или FM модулятор), тот который по радио сигналу передает мп3 с флешки и втыкается в прикуриватель. я купил новый за 300р. много лет назад (ВНИМАНИЕ НУЖЕН САМЫЙ ДЕШЕВЫЙ)
Я купил вот такой:
http://38a.ru/art/view/44f_2007
http://www.mnogotehniki.ru/mt2271-115448.php

2. USB Флешка 1гига заглаза!

Но можно купить и другие, помните чем круче колонки тем громче и чище будет пшик.

4. провода, изаленту. Как сделать имитацию блоу оффну это понятно зачем.

5. Паяльник и прямые руки, ну можно и без него обойтись, но с прямыми руками.

6. Датчик давления. Я взял датчик давления масла с 2106. тот который маленький за 120р, который отвечал за лампу потери давления масла. Шланчики и тройник. Благодаря этому датчику звук будет срабатывать от разрежения воздуха при закрытой заслонке, что уже даст эффект реального БЛЮ-ОФФа, Что уже круче Америкосовской кнопки.

7. Мелодии mp3 пшика. Я сделал 4 похожих звука но в тоже время разных. В ФМ трансмитере загрузил все 4милодии, настроил так что бы мелодии проигрывались хаотично. В Этом я думаю круче чем Америкосы придлагают, пшик чуть отличается и похоже больше на реальный БЛЮ-ОФФ.
Мелодии весят по 50мб. Почему столько весят особо непонятливым могу объяснить в личку. Но только так будет работать как надо, уж поверьте.
Эти файлики я вам буду скидывать по электронке, так что мне в личку запрос и свою электронку пишите. (Расшаривать не буду и вас прошу не расшаривать их, вот такая просьба! Это только для форумчан!)

Теперь как все собрать:

Мной все проверено! И все работает отлично!

Этот метод подходит и для машин не турбированных, то есть для обычных атмосферников.

Копировать на другие ресурсы запрещено.

Источник

Лада 2112 🏁 Turbo 300+hp › Бортжурнал › Повседнев: переделка пайпинга, новый blow-off и бензиновая история

Как сделать имитацию блоу офф

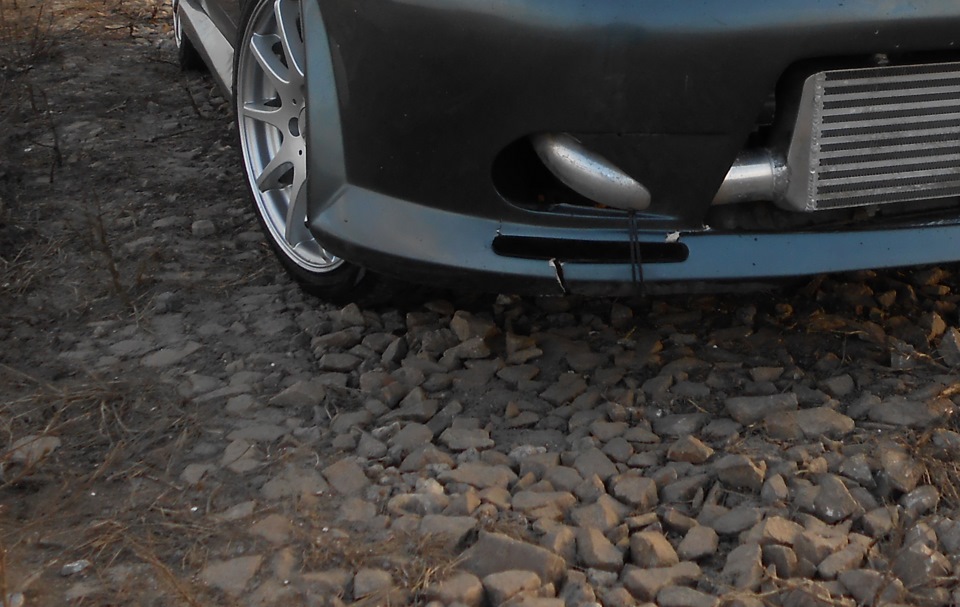

…этапу доработки кузова, обвесов и прочего. Но перед этим, чтобы начать, надо было устранить выпирающий из переднего бампера кусок пайпинга (ибо изза него была дыра в бампере)

Как сделать имитацию блоу офф

Устраняем
Ничего нового придумывать не стали, просто посмотрели как делают на других турбо-вазах.
Заказал недостающий силикон и алюминиевый патрубок (ну и еще кое-чего силиконового и интересного)

Как сделать имитацию блоу офф

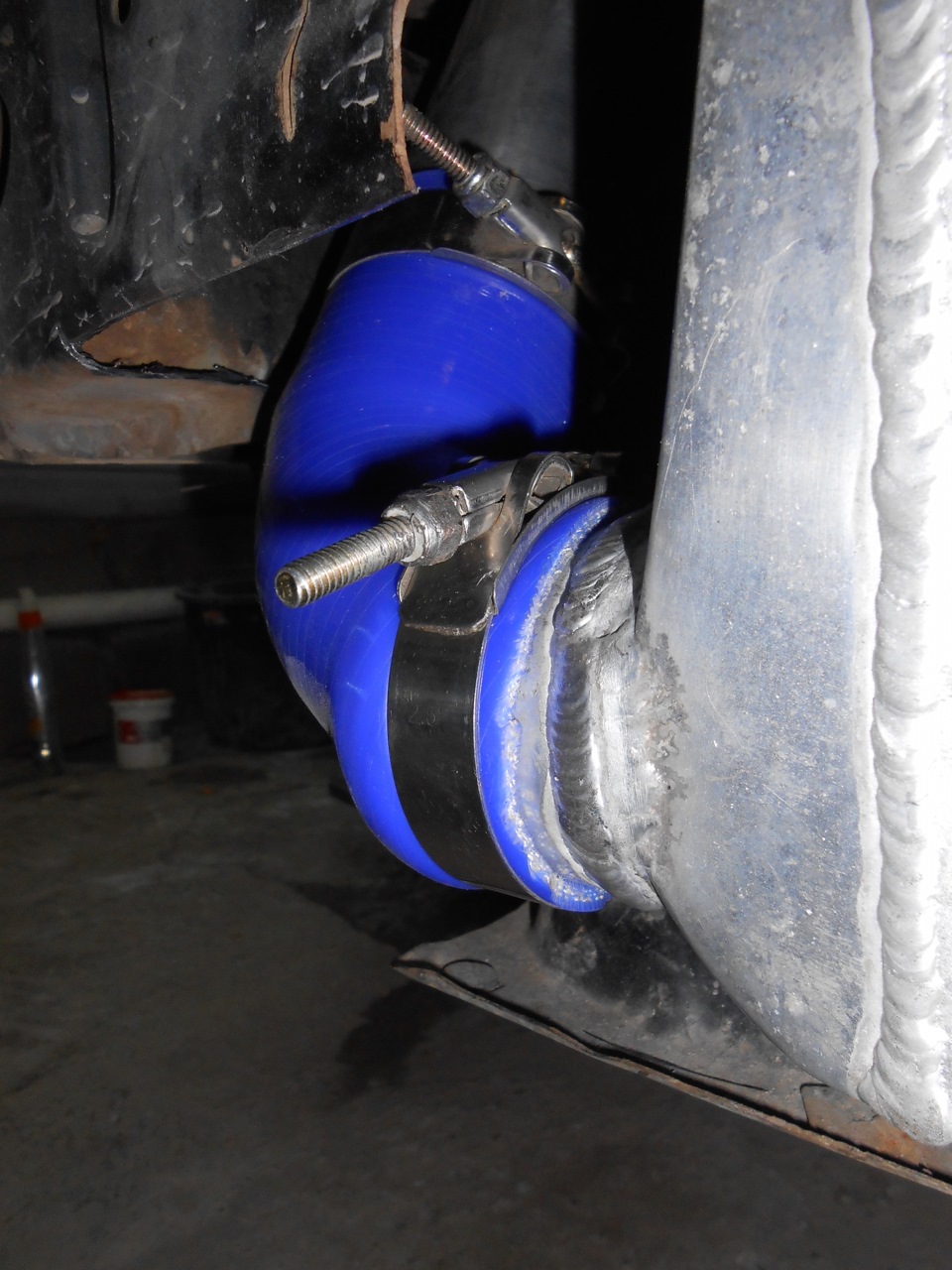

Конечно сексом чутка пришлось занятся, но без особых извращений ))) Все установили — в бампер теперь ничего точно не будет упираться, да и вообще система стала чуть короче, соотвественно и турбо-лаг будет меньше и спул раньше — все что не делается — все к лучшему к тюнингу!

Как сделать имитацию блоу офф

Как сделать имитацию блоу офф

Как сделать имитацию блоу офф

Как сделать имитацию блоу офф

Пшшшш
А раз уж дело коснулось пайпинга, то я воспользовался случаем и решил поменять блоу-офф. Давно хотел это сделать по двум причинам: во-первых хотелось по-громче и посмачнее пшикания, во-вторых хотел оригинальный, а не китайца (который у меня стоял).

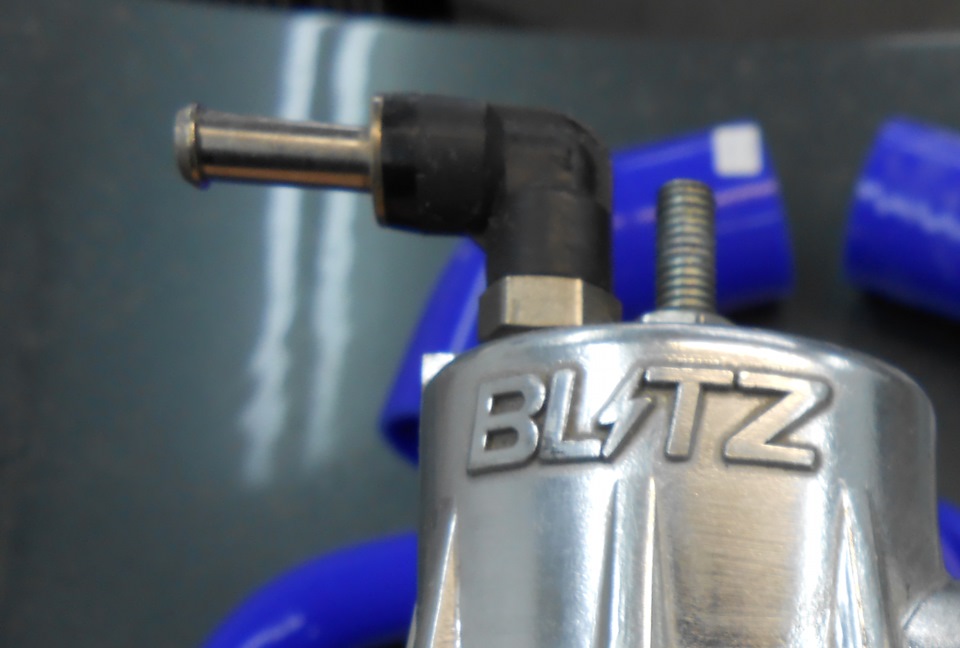

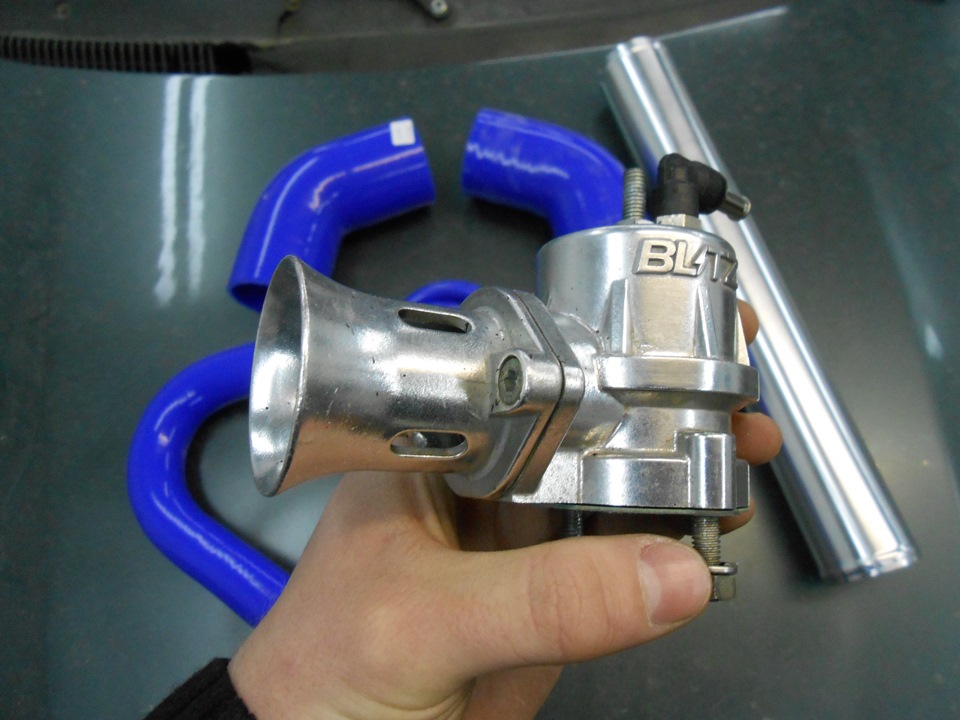

Нашел Blitz снятый с Сильвии — чистый японец, красавчик!

Как сделать имитацию блоу офф

Переварил флянец на пайпе, прикрутил блоу — как тут и был:

Как сделать имитацию блоу офф

А заценить?

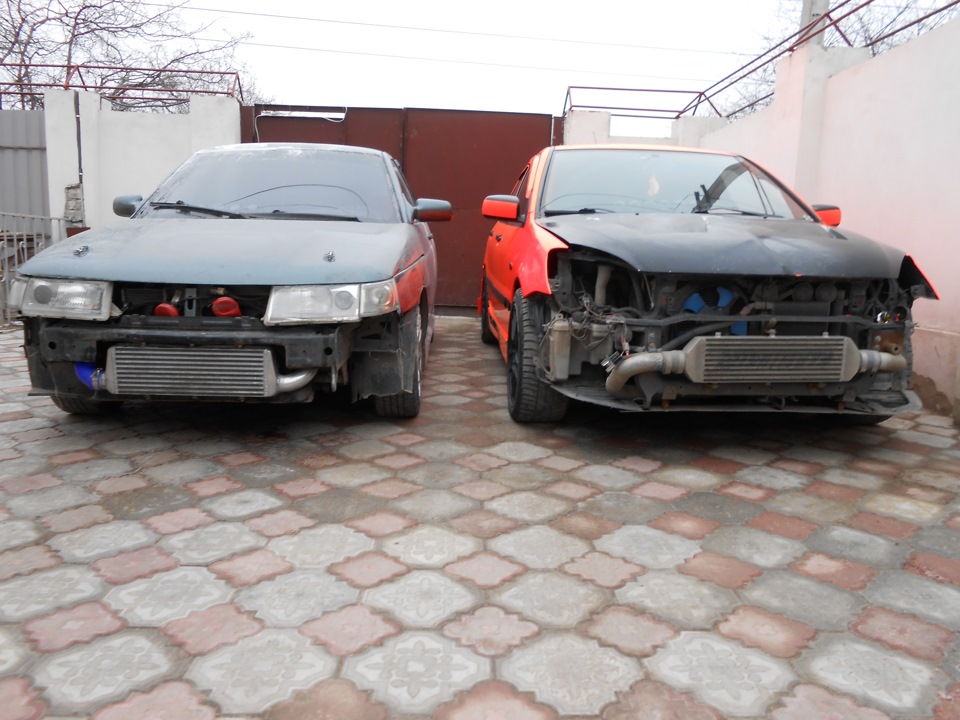

К этому моменту авто приняло окончательный внешний вид корча в связи с началом работ по кузову (о них подробнее потом).

Как сделать имитацию блоу офф

Завели, проверить как оно чихает 🙂 Но и тут не обошлось без приключений. Машина с какого-то перепугу начала подтраивать (простояла около недели без запуска).
Понаменяли свечей, попроверяли искру — вроде все есть, все должно работать, но нифига. Решил поступить стандартным методом поиска несправности — менять все подряд ))) Свечи поменяли — эффект нулевой. Заменил модуль зажигания — опять нифига. Проверили все датчики, все разъемы, все патрубки вакуумные — все в норме. И тут в коллективе страждующих созрела мысль о том, что может безнин закончился. К слову, поскольку насос качает ведрами, то ему надо чтобы определнное количество бенза всегда было в баке. Поехали на заправку, залили в канистру бенза, залили — заводим, все ЗБС! Все банально просто оказалось ))

Но вернемся к проверке, пока только на стоячей машине (давку 0,3 максимум дует):

Пшикает теперь раза в полтора громче, и раза в 2 сочнее — видео всю вкусноту не передает, прям не нарадуюсь, божественный звук )))) И это на стоячей без нагрузки, представляю как она будет чихать при езде… уххх, видос с этим действом попозже тоже будет.

Как сделать имитацию блоу офф

И теперь, устранив последнее препятствие, ребята, к которым я отвез авто занялись пластиком и кузовом, и начали они с лючка…

Источник

Denchikoffsky › Блог › Blow off (Блоу офф — перепускной клапан)

Как сделать имитацию блоу офф

Всем интересующимся! Статья отличная, расставит все точки, читать до КОНЦА!

К сожалению, в мире тюнинга, где сейчас наибольшее предпочтение отдается лишь количеству пунктов в своеобразных тюнинг-листах (“Спеках”), а не целевому использованию автомобиля, подобных советчиков становится всё больше и больше. И если вам в очередной раз говорят, что blowoff нужен лишь для понтового звука, знайте, эта штука пришла на прилавки современных тюнинг-магазинов из самого настоящего автоспорта, где нет места бесполезным вещам. Как впрочем, и советчикам, которые могут рассказывать лишь о неудачах.
Итак, рассмотрим этот клапан со всех сторон, зачем он нужен, а также его место в моторном отсеке. После чего, я думаю, у вас не останется никаких сомнений в том, что более простой и полезной вещи, чем blowoff просто не существует.

Как сделать имитацию блоу офф

Камнем преткновения использования blowoff стал их неудачный симбиоз с массовыми датчиками воздуха. Этот расходомер широко известен под названием MAF и реже, как Hot Wire. Расходомерами подобного типа оснащаются почти все модели subaru и nissan. Использование blowoff на автомобилях с подобных расходомером может доставить не мало хлопот его владельцу.
Чтобы избавиться от “детской болезни” датчика массового расхода воздуха, необходимо знать её источник, а это сам принцип замера это датчика. Считывание сигнала происходит с помощи проволоки, которая нагревается до постоянной температуры. За это датчик и получил свое название – HotWire (англ. горячая нить, или проволока). Находясь во впускном тракте, по ходу движения воздуха проволока охлаждается. Чем сильнее охлаждается проволока, тем больше воздуха по массе проходит через датчик. В корпусе датчика находится контроллер, который производит постоянный нагрев считывающего элемента. Чем выше ток необходимый для разогрева, тем выше сигнал. Но MAF-сенсор рассчитан на то, что воздух будет двигаться лишь в одном направлении с атмосферы в двигатель. На корпусах многих MAF-сенсоров даже есть обозначение направления, как правило, это стрелка, с надписью flow. Когда воздух идет в противоположном направлении считывание происходит аналогичным образом. В этом и кроется “великая тайна”, под названием: сбой “мафа”. При резком сбросе газа, не важно атмосферный автомобиль или оснащенный турбо-наддувом, воздушный поток меняет свое направление и вылетает наружу, через воздушный фильтр. Источником подобного возмущения в этом случае, является сама дроссельная заслонка. Обратная волна со скоростью звука направится к атмосфере, повторно проходя через считывающий элемент датчик, так и не попав в двигатель. При срабатывании blowoff клапана, на турбо-автомобилях происходит несколько другой процесс, в момент открытия клапана blowoff совместно происходит сквозная вентиляция и частичный выброс. Это также увеличивает сигнал “мафа”, но куда сильнее и продолжительнее, нежели в атмосферных моделях. Вся фишка в том, что MAF “видит” увеличение количества, проходящего сквозь него воздуха. Проблема в том, что всё это не дойдет до цилиндров двигателя. Гуляющего взад-вперед воздуха может быть так много, что это исчерпает весь диапазон “мафа”, произойдет “затык”. Ни один компьютер в мире, управляющий двигателем, грубо говоря “не знает”, что делать, когда диапазон расходомера исчерпан. Поэтому во время переключения может произойти сбой, который серьезно уменьшит скоростные показатели автомобиля. При срабатывании blowoff, двигатель может заглохнуть это факт. Почему?! Всё просто! Наверняка многие знают, что при сбросе газа подача топлива прекращается. Это полезная отсечка по топливу делает торможение двигателем эффективным и немного экономит топливо. Поэтому при сбросе газа на высоких оборотах действия blowoff клапана не может заглушить двигатель. Но стоит знать, что отключение подачи топлива при сбросе газа может длиться лишь до определенного времени. По мере падения оборотов двигателя ближе к холостому ходу система управления вновь начинает подачу топлива. Это период стабилизации низких оборотов. Подобная процедура необходима для того, чтобы в случае продолжительного торможения, не позволить оборотам двигателя упасть ниже отметки холостого хода. Вот здесь-то и возможен коллапс системы управления. Как только штатный компьютер приступит к подаче импульсов на форсунки, он будет использовать показания MAF-сенсора, чтобы отмерить необходимое количество топлива. Обороты двигателя весьма небольшие, дроссель почти закрыт и система управления по заведомо завышенному сигналу расходомера буквально заливает двигатель. Столь богатая смесь просто не способна воспламениться. В этот момент лишь положение звезд способно избавить двигатель от остановки. Единственный способ избежать, заведомо ложных показаний MAF-сенсора это ограничить сигнал в период торможения двигателем. Именно это и делают многие суб-компьютеры, такие как Apexi S-AFC и GReddy e-manage Ultimate. Они просто-напросто не позволяют двигателю “увидеть” высокий уровень сигнала, выполняя роль фильтра. Безусловно, что суб-компьютеры других производителей также могут выполнять роль ограничителя сигнала. Пытаться перечислить их всех не самая лучшая затея. Вы хотите пшикать blowoff-ом на каждом повороте? А ваш автомобиль оснащен датчиком массового расхода воздуха. Тогда, чтобы всё было красиво, к красочно, упакованному клапану вам потребуется не менее нарядная коробочка с электронной системой ограничения его сигнала. Пожалуй, единственным исключением можно назвать автомобиль Silvia, который традиционно для компании Nissan, оснащается датчиком массового расхода воздуха. Корпус расходомера этого автомобиля имеет уникальную конструкцию. Считывающий элемент расположен в отдельном от основного воздуховоде. Вход в отделение с сенсором обращен в сторону воздушного фильтра, а выход организован в виде щели, в основной трубе. При разгоне часть воздушного потока проходит через очень небольшое отверстие и замеряется датчиком. Движение же воздуха в обратном направлении сильно затруднено. Поэтому “обратный выброс” воздуха на Silvia в буквально смысле не замечается системой управления, а использование blowoff с мощной пружиной позволяет завершать сквозную вентиляцию до достижения оборотов стабилизации топливоподачи. Но подобная конструкция датчика массового расхода воздуха весьма ущербна для больших потоков воздуха или определенных высот в тюнинге, но позволяет пшикать blowoffом и тут, и там без дополнительных трат на электронику.
Другой важной особенностью клапанов является их конструкция. Принципиальной разницы между ними нет, но можно различать два вида клапанов: поршневые и тарельчатые, которые также иногда называют мембранными. У первых поршневой клапан двигается внутри цилиндра, в стенке которого есть отверстие. Когда поршень достигнет этого отверстия начнется сброс воздуха. Интенсивность сброса будет повышаться по мере того, как поршень будет продолжать открывать это отверстие. Клапана такого типа отличаются наиболее сочным звуком (Blitz super sound DD, Sard R2D2) интенсивность которого будет увеличиваться, в зависимости от уровня наддува. Но при этом клапана этого типа имеют явный недостаток, их поршень больше подвержен износу при попадании на его поверхность посторонних частиц и влаги. Поршневые клапаны, особенно изношенные, не любят долгого простоя. В российских условиях это может привести к тому, что поршень закиснет внутри цилиндра, где должен свободно двигаться. Износ также может стать причиной потери герметичности. Например, в клапанах фирмы Prof используется поршень, выполненный из латуни, который относительно быстро изнашивается при эксплуатации на пыльных русских направлениях. Поршневые клапана требуют повышенного внимания со стороны владельца. Поршневую конструкцию используют: Tial 50 mm; Blitz Super Sound DD, Sard r2d2 и другие.
Тарельчатые клапана более надежны, их механизм аналогичен газораспределительному. Клапана этого типа отличает очень быстрое срабатывание, особенно при использование двухкамерных клапанов, такие как GReddy type R и S, а также Apexi Twin Chamber. Сочный и громкий звук были принесены в жертву более высокой скорости срабатывания и надежности. И вряд ли это можно было бы назвать недостатком. Не стоит забывать, что звучная работа это не основное предназначения blowoff. Несмотря на это среди тарельчатых клапанов найдется экземпляр и для любителей звука, это HKS SSQV запирание которого производится двумя клапанами разных размеров. Клапана открываются последовательно, сначала в работу вступает малый клапан, извещая всех громким свистом. Позже, если до этого дойдет дело, вступает в работу большой клапан, который дополнит свист низким звуком. Срабатывание этого клапана вряд-ли можно спутать с каким-либо другим.

BlowOff система
Система сброса излишнего сжатого воздуха из воздушного тракта, во время быстрого закрытия дроссельной заслонки. При укорении в момент переключения передач, а это не избежно происходит на автомобилях с гражданскими типами трансмиссий, происходит закрытие дроссельной заслонки, что делает впускной тракт “закрытым”, чтобы избежать процесса, когда турбонагнетатель вынужден “дуть в стену” blow off открывает доступ в атмосферу, что сохранить скорость потока воздуха в системе. В основе системы запирающий клапан с вакуумным управлением. При резком закрытии дроссельной заслонки клапан вентилирует впускной воздух в атмосферу. Такие системы как правило не устанавливаются на заводе изготовоителе. Их производством занимаются многие сторонние фирмы-производители, такие как Apexi, Blitz, HKS, GReddy, ARC, Tial, XS и другие.

Как сделать имитацию блоу офф

Байпас (рециркулирующая) система
Практически все современные автомобили с турбо-двигателями, штатно оборудованы байпасной системой старвилвания излишков воздуха, при сбросе газа. В отличии от blowoff системы подает “лишний” воздух вновь
на вход в компрессор турбонагнетателя. Результат действия полностью аналогичен действию blow off, за исключением того, что в момент циркуляции длина трубопровода все равно остается фиксированной. В этом случае высокопроизводительный турбонагнетатель способен в доли секунды исчерпать ресурс этого объема. Поэтому как правило на высокофорсированных двигателях предпочтение отдается именно blow off за компактность конструкции и больший запас производительности.

Советы:
– для двигателей, не оснащенных турбонагнетателем ни blowoff, ни байпас не нужен.
— для двигателей оснащенных механическим нагнетателем ни blowoff, ни байпас не нужен.
— установка blowoff подразумевает удаление штатной системы рециркуляции и всех её элементов.
— используйте управляющие шланги поставляемые в комплекте производителя. Или заменяйте на аналогичные по сечению. Использование шлангов другого сечения изменит поведение и скорость срабатывания клапана.
— проводите визуальный осмотр клапана при каждой смене моторного масла. Проверяйте на предмет попадания пыли и скапливание влаги.
— если вы точно не знаете, какой тип клапана использовать рециркулирующий или blowoff, то выбирайте универсальную модель.
— перед использованием клапана на автомобилях оборудованных MAF-сенсором необходимо ознакомиться с комплексом мер по устранению сбоя самого расходомера. Установку blowoff в этом случае нужно производить совместно с этими мерами.
— использование гоночных (таких как tial 50 мм, GReddy type R, HKS super racing BOV), предназначенных для высокофорсированных

Источник

Subaru Impreza Old School Car › Бортжурнал › Blow-off и MAF

Как сделать имитацию блоу офф

Всё гениальное просто! То, что проще и надежнее, и долговечнее. Казалось бы, что еще можно добавить?! И сможет ли кто-либо опровергнуть столь простое утверждение. Оказывается, что в тюнинге, работают “особые законы”, которые могут нарушить и подобные утверждения. В тщетной надежде невероятно улучшить свой авто, многие горе-тюнеры умудряются наломать невероятное количество дров. Что-ж попробуем во избежание подобных ситуаций внести ясность в некоторые вопросы. Возьмем в качестве примера такое спорное приспособление, как blowoff клапан. Конструкция и назначение этого клапана, пожалуй, чуть-чуть сложнее каменного колеса. И, несмотря на это сейчас не нужно прилагать больших усилий, чтобы найти в сети многочисленные предупреждения о невероятных сложностях установки и использовании этого клапана на многих автомобилях. Здесь и обогащение смеси, и пламя из глушителя “на куда больше метров, чем у меня” и даже пресловутый “двига глохнет”. Преисполненные скептицизма, горе-тюнеры продолжают поносить сей девайс на каждом интернет-форуме.

Камнем преткновения использования blowoff стал их неудачный симбиоз с массовыми датчиками воздуха. Этот расходомер широко известен под названием MAF и реже, как Hot Wire. Расходомерами подобного типа оснащаются почти все модели subaru и nissan. Использование blowoff на автомобилях с подобных расходомером может доставить не мало хлопот его владельцу.
Чтобы избавиться от “детской болезни” датчика массового расхода воздуха, необходимо знать её источник, а это сам принцип замера это датчика. Считывание сигнала происходит с помощи проволоки, которая нагревается до постоянной температуры. За это датчик и получил свое название – HotWire (англ. горячая нить, или проволока). Находясь во впускном тракте, по ходу движения воздуха проволока охлаждается. Чем сильнее охлаждается проволока, тем больше воздуха по массе проходит через датчик. В корпусе датчика находится контроллер, который производит постоянный нагрев считывающего элемента. Чем выше ток необходимый для разогрева, тем выше сигнал. Но MAF-сенсор рассчитан на то, что воздух будет двигаться лишь в одном направлении с атмосферы в двигатель. На корпусах многих MAF-сенсоров даже есть обозначение направления, как правило, это стрелка, с надписью flow. Когда воздух идет в противоположном направлении считывание происходит аналогичным образом. В этом и кроется “великая тайна”, под названием: сбой “мафа”. При резком сбросе газа, не важно атмосферный автомобиль или оснащенный турбо-наддувом, воздушный поток меняет свое направление и вылетает наружу, через воздушный фильтр. Источником подобного возмущения в этом случае, является сама дроссельная заслонка. Обратная волна со скоростью звука направится к атмосфере, повторно проходя через считывающий элемент датчик, так и не попав в двигатель. При срабатывании blowoff клапана, на турбо-автомобилях происходит несколько другой процесс, в момент открытия клапана blowoff совместно происходит сквозная вентиляция и частичный выброс. Это также увеличивает сигнал “мафа”, но куда сильнее и продолжительнее, нежели в атмосферных моделях. Вся фишка в том, что MAF “видит” увеличение количества, проходящего сквозь него воздуха. Проблема в том, что всё это не дойдет до цилиндров двигателя. Гуляющего взад-вперед воздуха может быть так много, что это исчерпает весь диапазон “мафа”, произойдет “затык”. Ни один компьютер в мире, управляющий двигателем, грубо говоря “не знает”, что делать, когда диапазон расходомера исчерпан. Поэтому во время переключения может произойти сбой, который серьезно уменьшит скоростные показатели автомобиля. При срабатывании blowoff, двигатель может заглохнуть это факт. Почему?! Всё просто! Наверняка многие знают, что при сбросе газа подача топлива прекращается. Это полезная отсечка по топливу делает торможение двигателем эффективным и немного экономит топливо. Поэтому при сбросе газа на высоких оборотах действия blowoff клапана не может заглушить двигатель. Но стоит знать, что отключение подачи топлива при сбросе газа может длиться лишь до определенного времени. По мере падения оборотов двигателя ближе к холостому ходу система управления вновь начинает подачу топлива. Это период стабилизации низких оборотов. Подобная процедура необходима для того, чтобы в случае продолжительного торможения, не позволить оборотам двигателя упасть ниже отметки холостого хода. Вот здесь-то и возможен коллапс системы управления. Как только штатный компьютер приступит к подаче импульсов на форсунки, он будет использовать показания MAF-сенсора, чтобы отмерить необходимое количество топлива. Обороты двигателя весьма небольшие, дроссель почти закрыт и система управления по заведомо завышенному сигналу расходомера буквально заливает двигатель. Столь богатая смесь просто не способна воспламениться. В этот момент лишь положение звезд способно избавить двигатель от остановки. Единственный способ избежать, заведомо ложных показаний MAF-сенсора это ограничить сигнал в период торможения двигателем. Именно это и делают многие суб-компьютеры, такие как Apexi S-AFC и GReddy e-manage Ultimate. Они просто-напросто не позволяют двигателю “увидеть” высокий уровень сигнала, выполняя роль фильтра. Безусловно, что суб-компьютеры других производителей также могут выполнять роль ограничителя сигнала. Пытаться перечислить их всех не самая лучшая затея. Вы хотите пшикать blowoff-ом на каждом повороте? А ваш автомобиль оснащен датчиком массового расхода воздуха. Тогда, чтобы всё было красиво, к красочно, упакованному клапану вам потребуется не менее нарядная коробочка с электронной системой ограничения его сигнала. Пожалуй, единственным исключением можно назвать автомобиль Silvia, который традиционно для компании Nissan, оснащается датчиком массового расхода воздуха. Корпус расходомера этого автомобиля имеет уникальную конструкцию. Считывающий элемент расположен в отдельном от основного воздуховоде. Вход в отделение с сенсором обращен в сторону воздушного фильтра, а выход организован в виде щели, в основной трубе. При разгоне часть воздушного потока проходит через очень небольшое отверстие и замеряется датчиком. Движение же воздуха в обратном направлении сильно затруднено. Поэтому “обратный выброс” воздуха на Silvia в буквально смысле не замечается системой управления, а использование blowoff с мощной пружиной позволяет завершать сквозную вентиляцию до достижения оборотов стабилизации топливоподачи. Но подобная конструкция датчика массового расхода воздуха весьма ущербна для больших потоков воздуха или определенных высот в тюнинге, но позволяет пшикать blowoffом и тут, и там без дополнительных трат на электронику.
Другой важной особенностью клапанов является их конструкция. Принципиальной разницы между ними нет, но можно различать два вида клапанов: поршневые и тарельчатые, которые также иногда называют мембранными. У первых поршневой клапан двигается внутри цилиндра, в стенке которого есть отверстие. Когда поршень достигнет этого отверстия начнется сброс воздуха. Интенсивность сброса будет повышаться по мере того, как поршень будет продолжать открывать это отверстие. Клапана такого типа отличаются наиболее сочным звуком (Blitz super sound DD, Sard R2D2) интенсивность которого будет увеличиваться, в зависимости от уровня наддува. Но при этом клапана этого типа имеют явный недостаток, их поршень больше подвержен износу при попадании на его поверхность посторонних частиц и влаги. Поршневые клапаны, особенно изношенные, не любят долгого простоя. В российских условиях это может привести к тому, что поршень закиснет внутри цилиндра, где должен свободно двигаться. Износ также может стать причиной потери герметичности. Например, в
клапанах фирмы Prof используется поршень, выполненный из латуни, который относительно быстро изнашивается при эксплуатации на пыльных русских направлениях. Поршневые клапана требуют повышенного внимания со стороны владельца. Поршневую конструкцию используют: Tial 50 mm; Blitz Super Sound DD, Sard r2d2 и другие.
Тарельчатые клапана более надежны, их механизм аналогичен газораспределительному. Клапана этого типа отличает очень быстрое срабатывание, особенно при использование двухкамерных клапанов, такие как GReddy type R и S, а также Apexi Twin Chamber. Сочный и громкий звук были принесены в жертву более высокой скорости срабатывания и надежности. И вряд ли это можно было бы назвать недостатком. Не стоит забывать, что звучная работа это не основное предназначения blowoff. Несмотря на это среди тарельчатых клапанов найдется экземпляр и для любителей звука, это HKS SSQV запирание которого производится двумя клапанами разных размеров. Клапана открываются последовательно, сначала в работу вступает малый клапан, извещая всех громким свистом. Позже, если до этого дойдет дело, вступает в работу большой клапан, который дополнит свист низким звуком. Срабатывание этого клапана вряд-ли можно спутать с каким-либо другим.
BlowOff система
Система сброса излишнего сжатого воздуха из воздушного тракта, во время быстрого закрытия дроссельной заслонки. При укорении в момент переключения передач, а это не избежно происходит на автомобилях с гражданскими типами трансмиссий, происходит закрытие дроссельной заслонки, что делает впускной тракт “закрытым”, чтобы избежать процесса, когда турбонагнетатель вынужден “дуть в стену” blow off открывает доступ в атмосферу, что сохранить скорость потока воздуха в системе. В основе системы запирающий клапан с вакуумным управлением. При резком закрытии дроссельной заслонки клапан вентилирует впускной воздух в атмосферу. Такие системы как правило не устанавливаются на заводе изготовоителе. Их производством занимаются многие сторонние фирмы-производители, такие как Apexi, Blitz, HKS, GReddy, ARC, Tial, XS и другие.
Байпас (рециркулирующая) система
Практически все современные автомобили с турбо-двигателями, штатно оборудованы байпасной системой старвилвания излишков воздуха, при сбросе газа. В отличии от blowoff системы подает “лишний” воздух вновь
на вход в компрессор турбонагнетателя. Результат действия полностью аналогичен действию blow off, за исключением того, что в момент циркуляции длина трубопровода все равно остается фиксированной. В этом случае высокопроизводительный турбонагнетатель способен в доли секунды исчерпать ресурс этого объема. Поэтому как правило на высокофорсированных двигателях предпочтение отдается именно blow off за компактность конструкции и больший запас производительности.

Ниже приведен пример типичной реакции MAF-сенсора на резкий сброс газа. Даже при отсутствии избытка во впускном коллекторе (синяя линия), сброс газа инициирует “панику” сигнала расходомера. Сигнал многократно повышетеся и понижается (пурпурная линия), при этом скорректированый сигнал (зеленая линия) превышает тот, что был получен, при движении под нагрузкой. Данные получены с помощью GReddy e‐manage Ultimate на автомобиле Subaru Impreza.

Сохранить в Альбом

Советы:
– для двигателей, не оснащенных турбонагнетателем ни blowoff, ни байпас не нужен.
— для двигателей оснащенных механическим нагнетателем ни blowoff, ни байпас не нужен.
— установка blowoff подразумевает удаление штатной системы рециркуляции и всех её элементов.
— используйте управляющие шланги поставляемые в комплекте производителя. Или заменяйте на аналогичные по сечению. Использование шлангов другого сечения изменит поведение и скорость срабатывания клапана.
— проводите визуальный осмотр клапана при каждой смене моторного масла. Проверяйте на предмет попадания пыли и скапливание влаги.
— если вы точно не знаете, какой тип клапана использовать рециркулирующий или blowoff, то выбирайте универсальную модель.
— перед использованием клапана на автомобилях оборудованных MAF-сенсором необходимо ознакомиться с комплексом мер по устранению сбоя самого расходомера. Установку blowoff в этом случае нужно производить совместно с этими мерами.
— использование гоночных (таких как tial 50 мм, GReddy type R, HKS super racing BOV), предназначенных для высокофорсированных двигателей, blowoff на стоковых автомобилях может быть проблематичным.
— начинайте настраивать blowoff с положения, когда регулировочная пружина не затянута. Увеличивайте регулировочным винтом затяжку пружины до уровня, когда клапан будет стабильно удерживаться закрытым при достижении вами максимального наддува. Не стоит излишне затягивать пружину, что будет препятствовать стравливанию более низкого давления при закрытии дросселя. Так, например, при возможности удержания клапаном наддува 1,5 бар, при сбросе газа он может стравливать лишь при минимальном избытке 0,6 бар. Что сделает не пригодным его использование в городских условиях. Грубо говоря, в этом случае до достижения 0,6 бар,
у двигателя не будет blowoff.
— для достижения сочного звука срабатывания располагайте blowoff на участке от интеркулера до дросселя.
— устанавливайте blowoff ближе к турбонагнетателю на автомобилях с длинным (более 1,5 м длиною) впускным трактом, например у Subaru с фронтальным расположением интеркулера.
— при использовании двухкамерных клапанов, можно увеличить его быстродействие запитав камеру “подпора” от источника до интеркулера, либо увеличив сечение управляющего шланга.
— если вы сомневаетесь, не производите самостоятельную установку клапана

Источник
