И так друзья это снова я=)
Сегодня хочу рассказать о вариантах, по увеличению производительности стандартного топливного насоса. С подвигло меня написать эту статью мои прошлые эксперименты с различными автомобилями.
Что даст установка производительного насоса на стандартный авто?!
По большому счету ни чего, кроме запаса надежности системы и подачи более охлажденного топлива к рампе, и более качественного распыления топлива в камере сгорания, что в свою очередь может привести к экономии топлива.
КАК можно поднять производительность топливного насоса с минимальным финансовыми вложениями?!
все относительно просто. Во-первых, надо понять на сколько и зачем вам нужно поднять производительность топливного насоса. Если вы хотите просто заменить насос, а цена раодной детали — космос, нужно просто узать технические параметры стандартного насоса(давление и производительность) и подобрать по каталогу производителя подходящий насос, с не большим запасом(можно с запасом и давления и производительности).
К примеру ваш стандартный насос(подключенный в систему) создает давление, которое изменяется регулятором давления топлива, имеет рабочее давление до 3.5бар, а производительность его всего 90лч. Вы можете подобрать насос в таком же корпусе, что и ваша модель(выносной или погружной), но с бОльшими параметрами, те можно взять и 4 и 4.5 и даже 6бар по давлению и 130-150л/ч, НО с учетом того, что на вашем автомобиле есть «обратка». Если же обратки нет, то нужно выбирать максимально приближенные параметры к вашей системе и не много больше.
Какой поставить насос?
Для тюнинга топливной системы тех же турбо тазов, хватит Бошевского выносного насоса от ГАЗ, его давление порядка 6бар(рабочее 3бар) и он имеет не плохую производительность, по сравнению с погружными насосами(примерно120лч). (Фото в сове время установленного мной бензонасоса на Ford Probe)
Сейчас в продаже появились и погружные насосы примерно с теми же характеристиками.
Хочу собрать супер мощный авто, какой лучше насос поставить?!
Из тех насосов что я видел(те что стоят более-менее адекватных денег) есть насосы 255 и 340лч…но ценник не интересен…=(
Не забывайте электронасос может быть не один в системе! Если вы хотите увеличить именно производительность, то ван нужно сделать с парку из 2(3…4…5 О_о) бензонасосов одинаковой производительности и давления.
Просчитывается там все элементарно, если есть у того же Бош от Волги 6бар и 120лч, то если вы соедините через тройники 2 насоса получите производительность 240лч при давлении 6бар(3).
Насос для повышения давления воды: модели, особенности, установка
Содержание
Как работает насос для повышения давления воды
В городском водопроводе по норме давление должно составлять около 4 атм. Однако в реальности значение гораздо ниже. По нормам давление на изливе должно быть не ниже 0,3 атм, но и такое значение не обеспечивает комфортного пользования сантехникой. В частном доме насосы для воды ставятся для решения иной проблемы – слабой подачей воды на второй этаж.
Важно! Если вы заметили, что в трубопроводе вашего дома недостаточное давление, не спешите покупать насос для повышения давления воды. Возможно, причина кроется в старых, забившихся трубах. Проверьте систему. Если все коммуникации в хорошем состоянии – необходим насос.
Итак, какое же оборудование может использоваться для данной цели? И как осуществляется его работа? Все очень просто. В водопроводную систему встраивается насос, в основе функционирования которого лежит центробежная сила. Установленная в корпусе крыльчатка под действием крутящего момента направляет жидкость из входного патрубка и выдает необходимый объем на выходе, откуда она подается к точкам водоразбора. Работа электродвигателя насоса для повышения давления воды осуществляется от электросети.
По принципу работы различают следующие типы.
Виды оборудования и особенности монтажа
Полезное устройство справится со своей задачей, только если подобрано правильно. В зависимости от того, где и для каких целей будет установлен насос для повышения давления воды, выбирают подходящее оборудование.
Вид оборудования | Описание |
Врезается в трубопровод – для этого имеются патрубки. Если в доме есть котел, то насос монтируется до него. Если котла нет, то врезается на контур, в котором нужно поддерживать давление. Оборудование может использоваться как в частном доме, так и в квартире. Главными преимуществами являются компактность и практически бесшумная работа. Установка такого насоса рациональна в случае, когда вода из крана идет, но тонкой струйкой. Когда же воду нужно поднимать на второй этаж, с такой задачей техника данного типа не справится | |
Представляет собой насос и гидроаккумулятор для запаса жидкости. За напор воды отвечает реле давления. Оборудование может использоваться только в частных постройках, так как создает шум во время работы – это недопустимо для многоквартирных домов. Кроме того, в квартире ее попросту негде будет разместить. Зато для дачи или коттеджа это оптимальный вариант, так как позволяет создавать достаточный напор для подъема воды на верхние этажи. Станция размещается на входе в систему, до развязки труб |
Все насосы для повышения давления воды различаются по типу охлаждения. Модели с сухим ротором охлаждаются за счет вращения лопастей, закрепленных на валу. Они отличаются высоким КПД, однако при работе слышны незначительные шумы. Устройства с мокрым ротором защищены от перегрева за счет прохождения через корпус перекачиваемой жидкости. Главным достоинством такого насоса является бесшумная работа.
Совет: если устройство устанавливается на трубопроводе, в котором может скапливаться воздух, дополнительно монтируют автоматический воздухоотводчик.
Что нужно знать о выборе?
Вы уже решили, какой насос для повышения давления воды вам подойдет? Тогда ознакомьтесь с основными характеристиками.
Давление. Оптимальным значением для трубопровода является 4 – 5 атм. В более высоких показателях нет необходимости. Поинтересуйтесь также, каково минимальное значение входного давления воды.
Мощность. Влияет на производительность устройства. Однако высокая мощность не всегда нужна. Для квартиры вполне хватит насоса на 120 – 250 Вт – он будет потреблять минимум электроэнергии. Насосные станции могут иметь мощность в 500 – 1000 Вт и более. Это помогает обеспечивать отличную производительность и поднимать воду на верхние этажи.
Трубное соединение. Чтобы подключить агрегат к трубопроводу, необходимо знать соединительный диаметр. Например, он может составлять 1 дюйм или 3/4 дюйма. Трубная резьба бывает внешняя или внутренняя.
Температура перекачиваемой жидкости. Большинство моделей предназначены только для холодной воды – допустимая температура не должна превышать +50 – +60 °С. В случае если вы ищете насос для повышения давления воды, который встраивается в горячий контур, нужен больший показатель температуры.
Популярные марки и модели
Планируя покупку оборудования для системы водоснабжения, важно сразу задуматься о бюджете, который вы готовы потратить. Для этого рекомендуем изучить производителей и модели, которые они предлагают. Среди встраиваемых в водопровод компактных насосов можно выделить, например, Grundfos UPA 15-90. В основе устройства – циркуляционный насос с мокрым ротором. Он может работать в одном из выбранных режимов – ручном или автоматическом. Имеет чугунный корпус и антикоррозийное катафорезное покрытие. Класс электрозащиты составляет IP42, что предотвращает попадание брызг внутрь корпуса. Уровень шума во время работы составляет всего 35 дБ, что дает возможность устанавливать насос в квартире. Производитель Grundfos из Дании является одним из крупнейших в мире производителей насосного оборудования. Заслужил доверие российских пользователей еще в 60-х годах прошлого века. А с 2005 года оборудование Grundfos выпускается в России.
Что касается насосных станций, выбор по производителям тоже велик. Одним из наиболее популярных является Джилекс, чей опыт производства насосного оборудования насчитывает более 20 лет. Производство находится в Московской области. В качестве примера модели для частного дома можно привести автоматическую станцию Джамбо 70/50 Н-24 Н 4723. Ее мощность составляет 1100 Вт, а производительность достигает 70 л/мин. Объем гидроаккумулятора равен 24 л. Станция оснащена эжектором. Это дает возможность увеличить глубину всасывания до 9 м. Бак из нержавеющей стали не подвержен коррозии. Еще один российский бренд Беламос, который существует на рынке с 1993 года, предлагает оборудование, разработанное с учетом климатических особенностей нашей страны.
Станция Беламос XA 06 ALL подойдет для использования на даче. Мощность в 500 Вт не оказывает значительной нагрузки на электросеть. Производительность составляет 47 л/мин. Чугунный корпус имеет долгий срок службы. На оборудование дается 2 года гарантии.
В нашем интернет-магазине представлен большой выбор насосов для повышения давления воды от известных производителей. Выбирайте подходящую модель и делайте заказ!
Насосы для сада и огорода
Бытовые вибрационные электронасосы известны с 50-х годов прошлого века. В России и странах СНГ в 70-х-80-х годах они были практически единственными, которые могли в бытовых условиях обеспечить подъем воды из скважин и колодцев с глубины до 40 метров.
В те времена более двух десятков заводов с разным успехом пытались освоить выпуск вибрационных насосов.

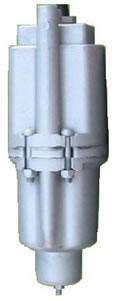

В 1971 году известный завод ОАО «Ливгидромаш» начал выпуск вибрационных насосов с торговой маркой «Ручеек», а в 1975 году ОАО «Бавленский завод «Электродвигатель», расположенный во Владимирской области, освоил выпуск насосов «Малыш» в 4-х дюймовом габарите.
Кроме ливенских «Ручейков» и бавленских «Малышей» в продаже в разное время появлялись «Роднички», «Струмки», «Каштаны», «Фонтаны», «Удальцы», «Гейзеры», «Поливы», «Нивы», «Бештау», «Риони» и т.д. А сейчас к ним добавилась и китайская продукция, прообразом для которой послужил насос «Ручеек».
В последнее время наряду с вибрационными насосами в индивидуальном водоснабжении стали применяться более производительные центробежные насосы. Но по своей неприхотливости, мобильности, универсальности применения и, конечно, цене вибрационные насосы остались вне конкуренции и являются на сегодня самыми массовыми насосами.
Насос прост, потому что не имеет ни вращающихся частей, ни электродвигателя, не требует ни смазки, ни профилактического ремонта.
Насос удобен, потому что при массе не более 4 кг его можно перенести куда угодно в полиэтиленовом пакете и погрузить в любой водоем, подвесив на капроновом тросе, будь это скважина, колодец, речка или простая бочка.
Цена насоса соизмерима с ценой недорогого набора кастрюль и во все времена остается доступной рядовому покупателю.
Принцип работы и конструкция
Вибрационные насосы относятся к насосам инерционного типа. Работа инерционных насосов основана на возбуждении в жидкости колебательных процессов, способствующих ее движению.

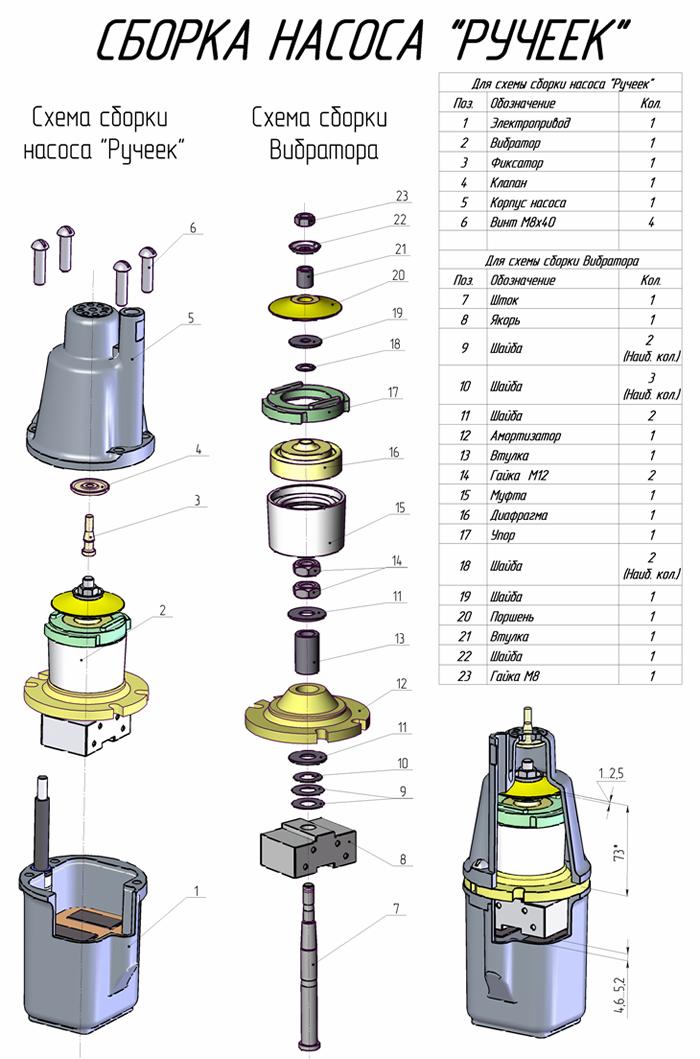

Конструкция всех вибрационных насосов однотипна. Насос состоит из электромагнита, вибратора и корпуса насоса.
Электромагнит состоит из П-образного сердечника, собранного из листовой электротехнической стали и двух катушек, намотанных эмалированным медным проводом.
Сердечник с катушками устанавливается в корпус и заливается эпоксидным компаундом. Компаунд служит для закрепления сердечника с катушками в корпусе, служит изоляционным материалом и обеспечивает отвод тепла от катушек к корпусу, через который происходит их охлаждение.
Компаунд готовится из эпоксидной смолы, пластификатора, отвердителя и кварцевого песка, улучшающего теплопроводность.
Вибратор состоит из якоря с запрессованным в нем штоком. На штоке установлена резиновая пружина, называемая амортизатором. От качества изготовления амортизатора зависят параметры насоса, его экономичность.
В конструкции ливенского «Ручейка» и бавленского «Малыша» применяются амортизаторы только из натурального каучука, который подвергается вулканизации в течение длительного времени. Это обеспечивает стабильные параметры насоса.
Резиновая диафрагма, установленная на соответствующем расстоянии от амортизатора через дистанционную муфту, служит дополнительной опорой штоку и обеспечивает его направление. Диафрагма также разделяет электрическую и гидравлическую камеру, находящуюся под давлением. Упор обеспечивает сжатие и фиксацию диафрагмы в корпусе насоса.
На конце штока закреплен резиновый поршень.
И наконец, последний узел – это корпус насоса с установленным в нем клапаном, перекрывающим входные отверстия. Между клапаном и корпусом также имеется зазор 0,6-0,8 мм, что обеспечивает свободное вытекание жидкости при отсутствии давления.
Клапан также изготавливается из высококачественной резины. Он является самым уязвимым элементом в насосе и в первую очередь выходит из строя.
С 2008 года в насосах «Ручеек» производства ОАО «Ливгидромаш» устанавливаются клапаны из эластоллана.
Безотказная наработка насосов с клапанами из эластоллана увеличилась в три раза.
Как же работает вибрационный насос?
При включении насоса в электрическую сеть с частотой тока 50 Гц якорь притягивается к магниту. При перемагничивании полюсов каждые полпериода амортизатор откидывает якорь обратно. Т е., за один период токовой волны, для тех, кто знает электротехнику, якорь притягивается 2 раза. Соответственно в секунду при частоте 50 Гц якорь притягивается 100 раз. С такой же частотой вибрирует поршень, расположенный на одном штоке с якорем.
Объем в корпусе насоса, ограниченный поршнем и клапаном, образует гидравлическую камеру. Так как вода, перекачиваемая насосами, является двухкомпонентной смесью, содержащей растворенный и нерастворенный воздух, то она обладает некоторой упругостью – пружинит при механическом воздействии, что и происходит в гидравлической камере при колебании поршня.
Вода как пружина сжимается и разжимается и ее излишки выталкиваются в напорный патрубок – таким образом насос перекачивает воду. При этом клапан обеспечивает впуск воды и ограничивает выход воды через всасывающие отверстия.

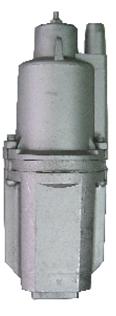

Насос «Ручеек» производства ОАО «Ливгидромаш» имеет классическую компановку, т.е. всасывающие отверстия расположены сверху, а электропривод расположен снизу. Такая конструкция имеет лучшее охлаждение, исключает захват примесей со дна. Насос может длительное время работать в погруженном состоянии с открытыми на воздух всасывающими отверстиями.
В таком состоянии согласно международных стандартов насос должен отработать 7 часов. Насосы с верхним расположением всасывающих отверстий выдерживают такие испытания.
В критических случаях все же стоит приобретать насосы с термореле, которое будет отключать насос при перегреве. Перегрев может произойти в ограниченном объеме или когда напряжение повышается сверх допустимого. Насос с термореле будет стоить дороже.
Насосы в обязательном порядке комплектуются капроновым тросом для монтажа и закрепления насоса. Капроновый трос не является токопроводящим и исключает поражение током в случае пробоя изоляции. Применение стального троса для закрепления приводит к перетиранию проушин в корпусе насоса.
Если проводка оборудована заземлением, то лучше приобретать насосы по 1 классу защиты, т.е. с евровилкой. Но такие насосы также стоят дороже.
ОБРАТИТЕ ВНИМАНИЕ на подделки, когда насос укомплектован евровилкой, а провод двухжильный, да еще сечением 2х0,5мм, вместо минимально допустимого по международному стандарту 2х0,75мм.
Не стоит комплектовать насосы шлангами с внутренним проходом менее 19 мм (3/4). Это приводит к перегрузке насоса и потере производительности.
Информация по параметрам вибрационных насосов разных производителей, указанная на табличках и в рекламе, очень противоречива.
На импортных (китайских) насосах маркируется максимальный напор от 60 до 80 м. Это напор при полностью перекрытой подаче. Фактически все эти насосы при напоре 40 м качают гораздо меньше, чем насосы «Ручеек» или «Малыш».
Максимальная подача, определяемая при работе вибрационных насосов без напора, в зависимости от регулировки колеблется от 1 до 1,5 м3/ч.
Мощность, потребляемая насосами, указана в пределах от 180 до 300 Вт. Фактически насосы, отрегулированные на номинальные параметры, потребляют мощность от 190 до 220 Вт в диапазоне по напору от 1 до 40 м. При повышении напряжения увеличивается производительность, ток и мощность. При снижении напряжения до 200 В производительность снижается на 25%. Таким образом, вибрационные насосы могут работать при колебаниях напряжения, свойственных сельской местности и загородным территориям.
У большинства производителей эта величина обусловлена наличием испытательного оборудования, так как при испытаниях необходимо создавать давление с полуторакратным запасом.
Хотя оболочка насоса выдерживает значительно большее давление, остановились на 3-х метрах. Для бавленских «Малышей» и ливенских «Ручейков» этого достаточно. Если насос утопить глубже (до 5-7 метров) – проблем не будет.
