Как сделать инверсию дисплея
Toyota Camry › Бортжурнал › ИНВЕРСИЯ ДИСПЛЕЯ (ОТЧЕТ)

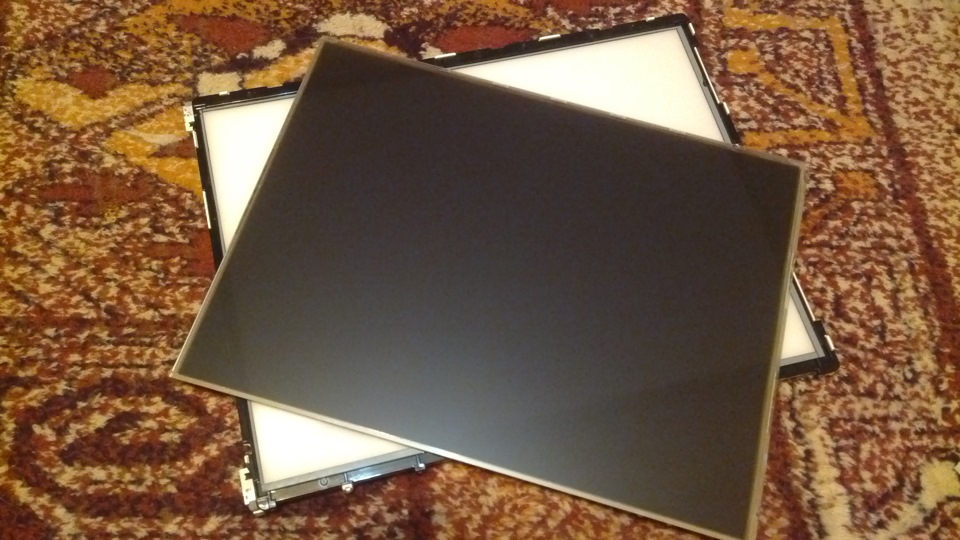

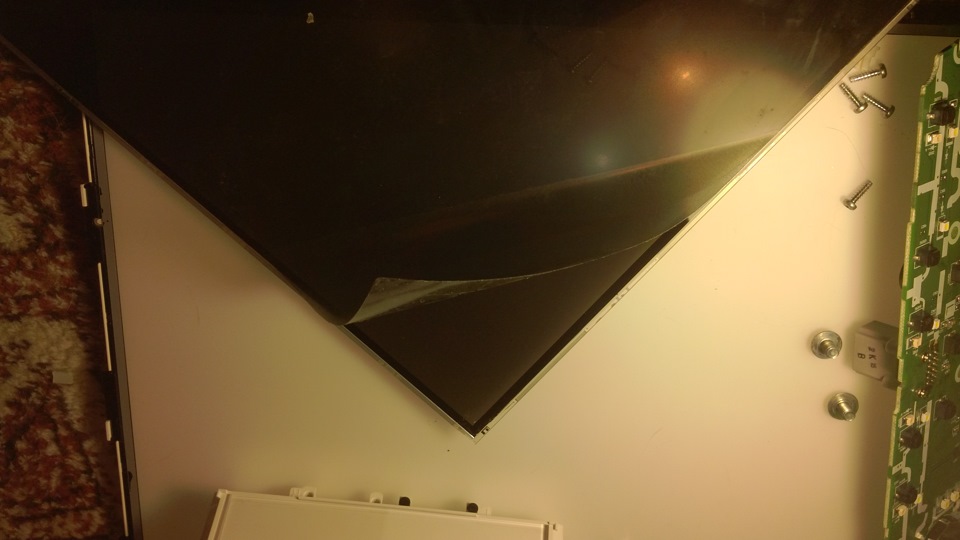

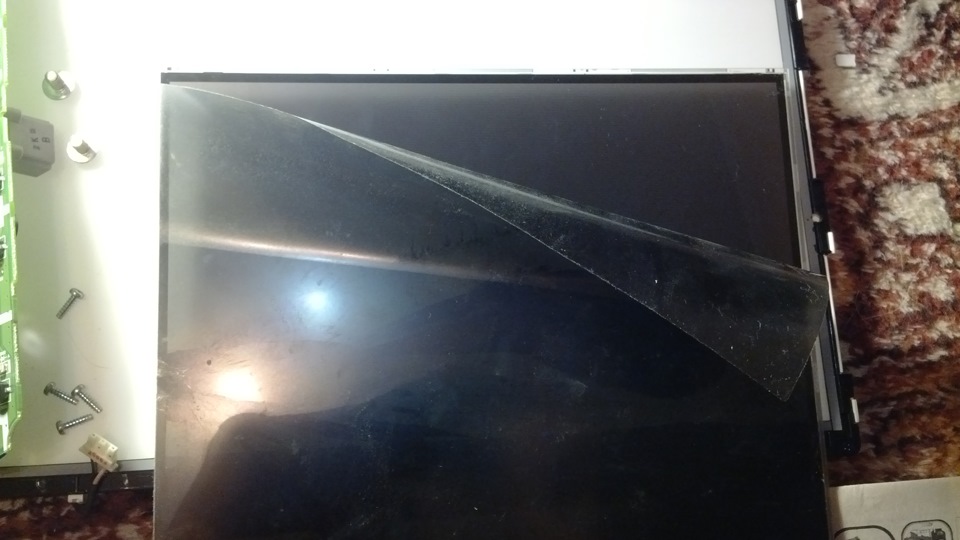

Перед началом переделки советую заранее запастись ненужным ЖК монитором, который даст нам право на ошибку (в случае если порвется или закасячится штатная). Любой ЖК монитор имеет необходимую нам для инверсии поляризационную пленку.

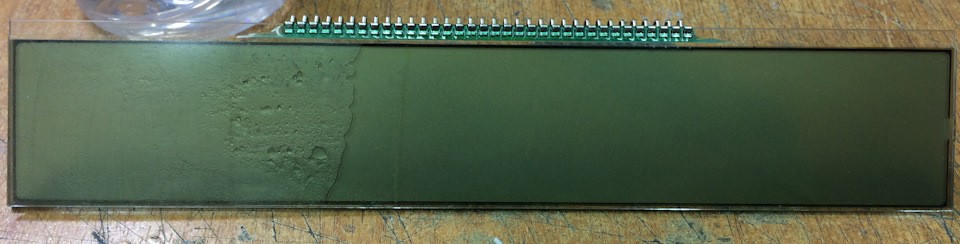

Короче разбираем в хлам старый монитор:

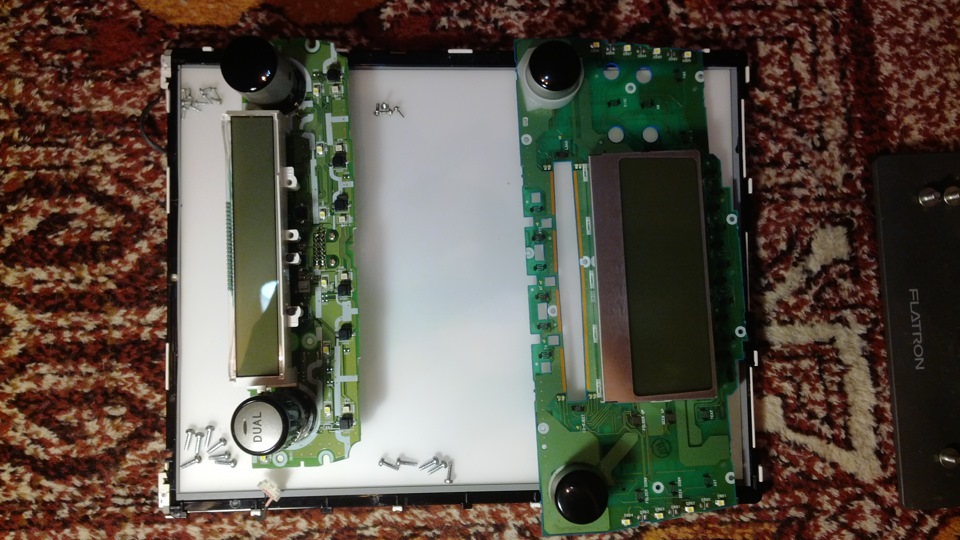

Самое трудозатратная, муторная и долгая часть во всей переделки это оттирание клея с экрана и пленки. Кто то чистит трением пальцев, ацитоном или уайт-спиритом (читал что это делать запрещается, можно испортить дисплей), я подрезал у жены жидкость для снятия лака без ацитона, но и с ним очистить клей не легко.

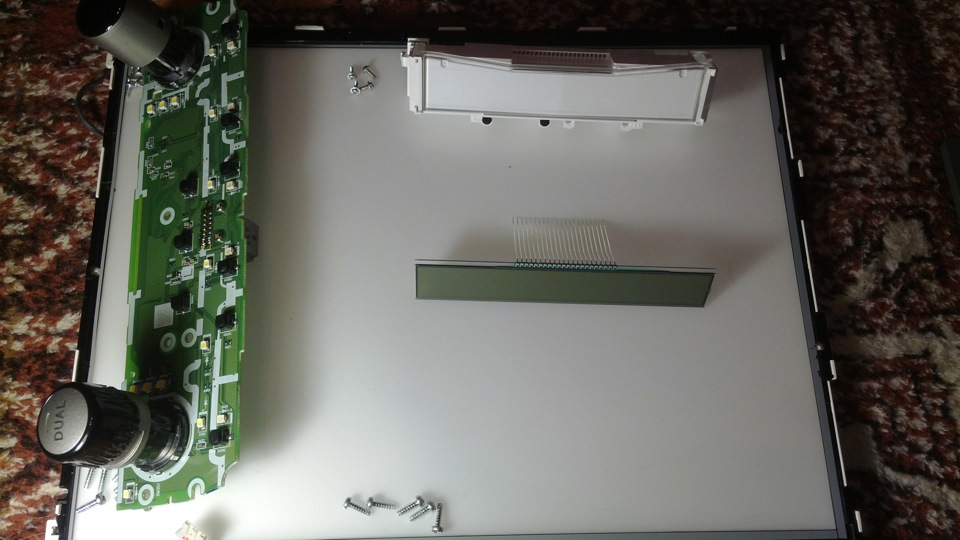

СОВЕТ: что бы не повредить контакты дисплей, его я чистил на белой панельки, к которой крепится этот экран, а в дальнейшем и к плате. На этой панельки экран фиксируется, что уменьшает вероятность его повреждения.

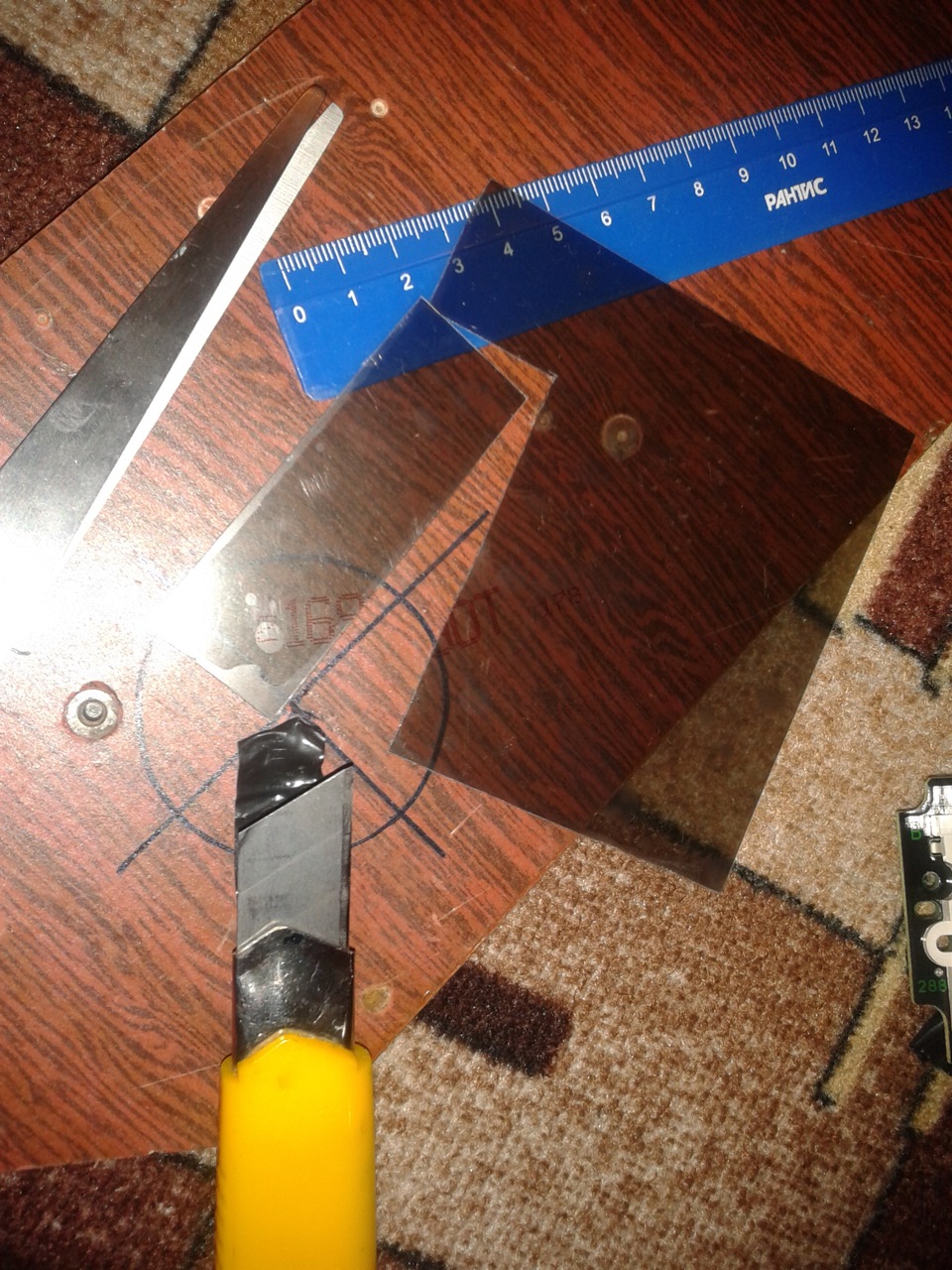

Весь фокус данной операции в том, что для черного дисплея и белых цифр на нем всего лишь необходимо перевернуть оторвонную пленку наоборот или вырезать пленку необходимого размера от ЖК монитора и перевернуть. И будет вам счастье!

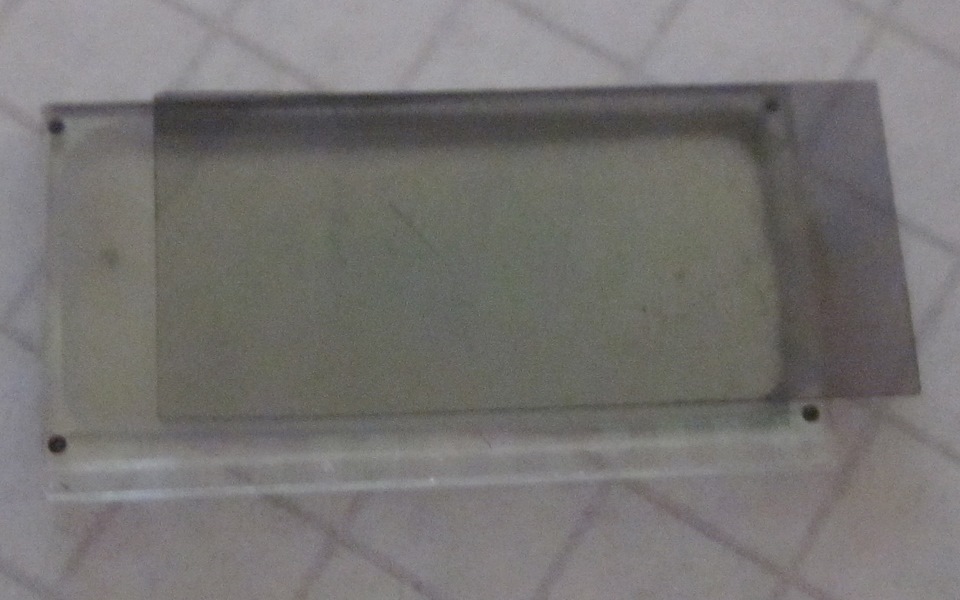

На дисплей климота еще необходимо приклеить перевернутую пленку к стеклу, я закрепил ее клеем по углам и этого оказалось достатачным.
После установки экрана к плате, перед полной сборкой (даже перед клеем пленки) советую предварительно, приложив пленку, проверить работу нового цвета экрана в машине.

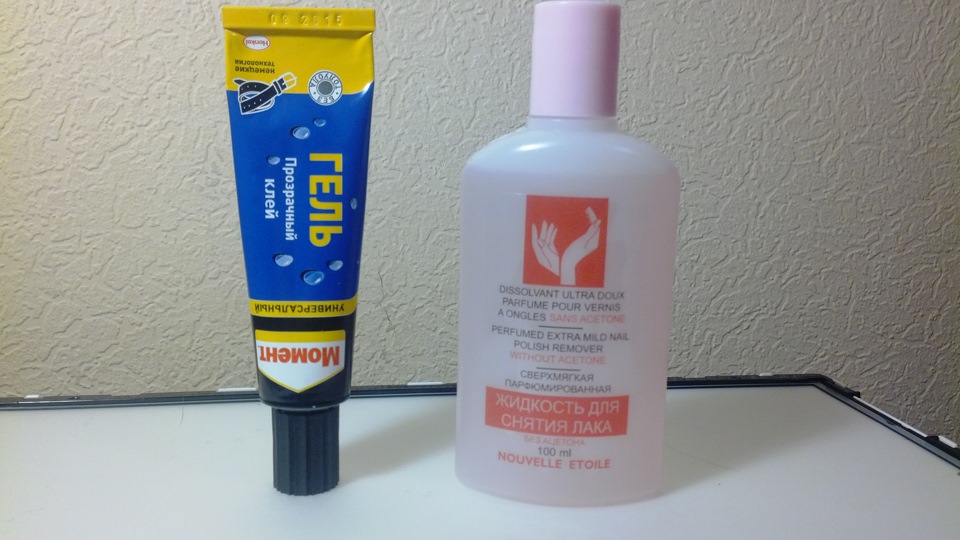

Этим клеем приклеевал, он не разъедает пленку и прощает ошибки (легко удаляется). И жидкость для снятия лака которую подрезал у жены.
Работы по изменению цвета дисплея штатной магнитолы идентичны, поэтому их не стал расписывать. Единственное в чем могут возникнуть вопросы, это отделение экрана от платы. Там необходимо отгонуть крепления и распаять в двух местах контакты обозначенные стрелочкой и надписью на английском «паяльник».
Единственное что непонравилось в итоге, это разный цвет экранов климата и магнитолы хотя пленка использовалась одна. Днем эта разница не сильно заметна, но вечером отличия видны. В любом случае цель достигнута, в салоне теперь и вечером интимчик и не что не раздражает глаз, а выглядит лучше штатного варианта, но по заводскому.
Лада 2110 first love › Бортжурнал › Инверсия ЖК приборной панели VDO
Всем привет, кто еще меня читает!
И так решил инверсию замутить

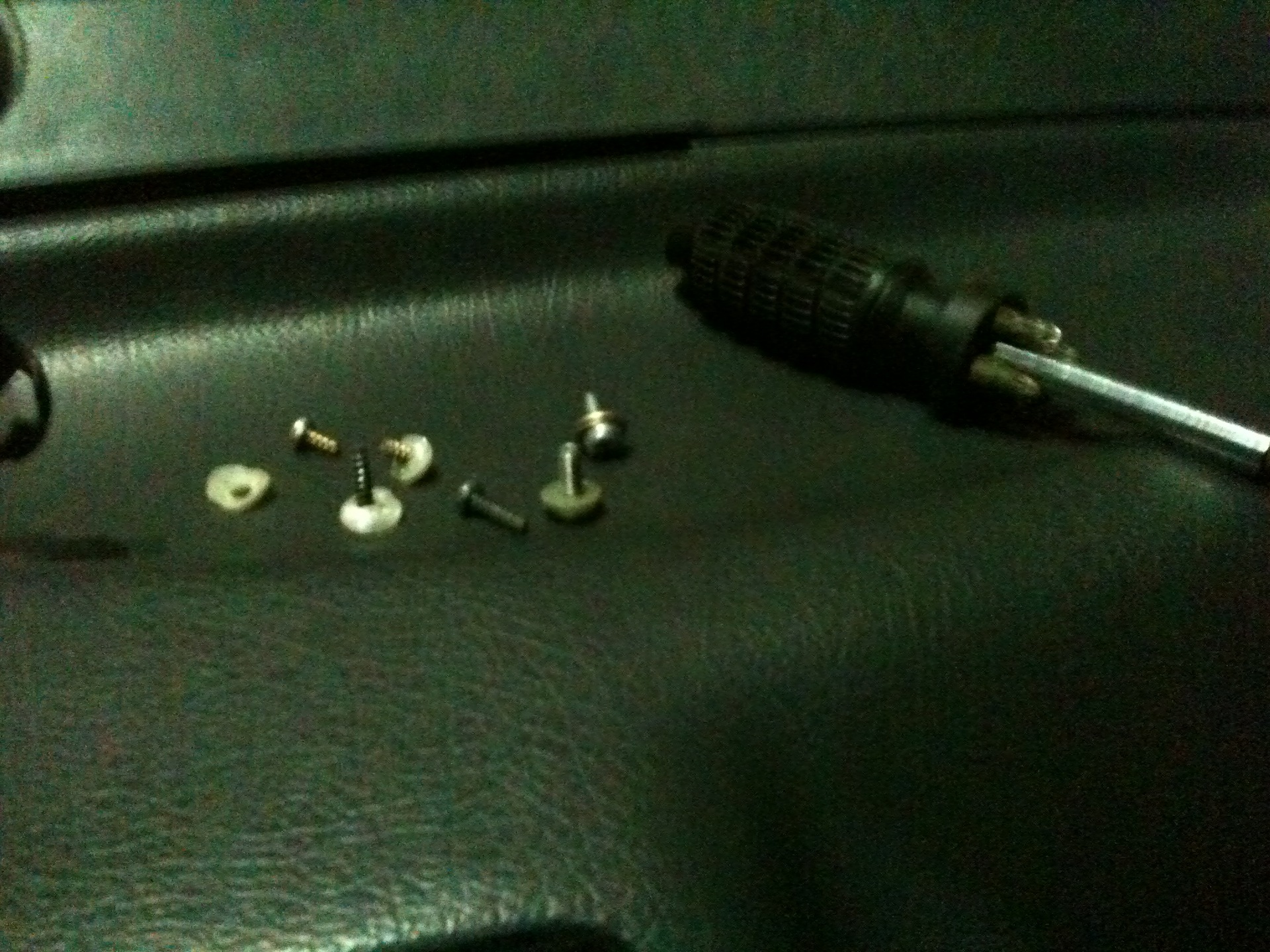

Снимаем в машине панель приборов ( далее ПП_), для этого нужно открутить 4 самореза с лицевой стороны панели ( 2 сверху, 2 снизу, в спец углублениях),
потом после того как сняли ободок ПП на котором висят кнопки итд, сняли панель будет висеть на верхних металлических держателях, в на 2 болтах с крестовым разъемом под отвертку,
их откручиваем, снимаем ПП, отключаем 2 колодки сзади, одна белая другая красная так что при обратной установке вы не как их не сможете попутать, так как на самой ПП, разъемы тоже белый и красный, снимаем и несем домой…
Приносим домой, далее нам понадобится добраться до ЖК дисплея ПП.
Для этого разбираем панель:
1. нужно открутить 10 саморезор с буржуйской головкой типо шетигранник
2. Далее снимаем стекляшку защищающую ПП, она держится на защелках
3. далее нужно снять пластиковый кожух ( козырек ) черный, он держится на пластиковых боковых защелках, его видно по фотам ваше
4. после снимаем задний черный защитный чехол

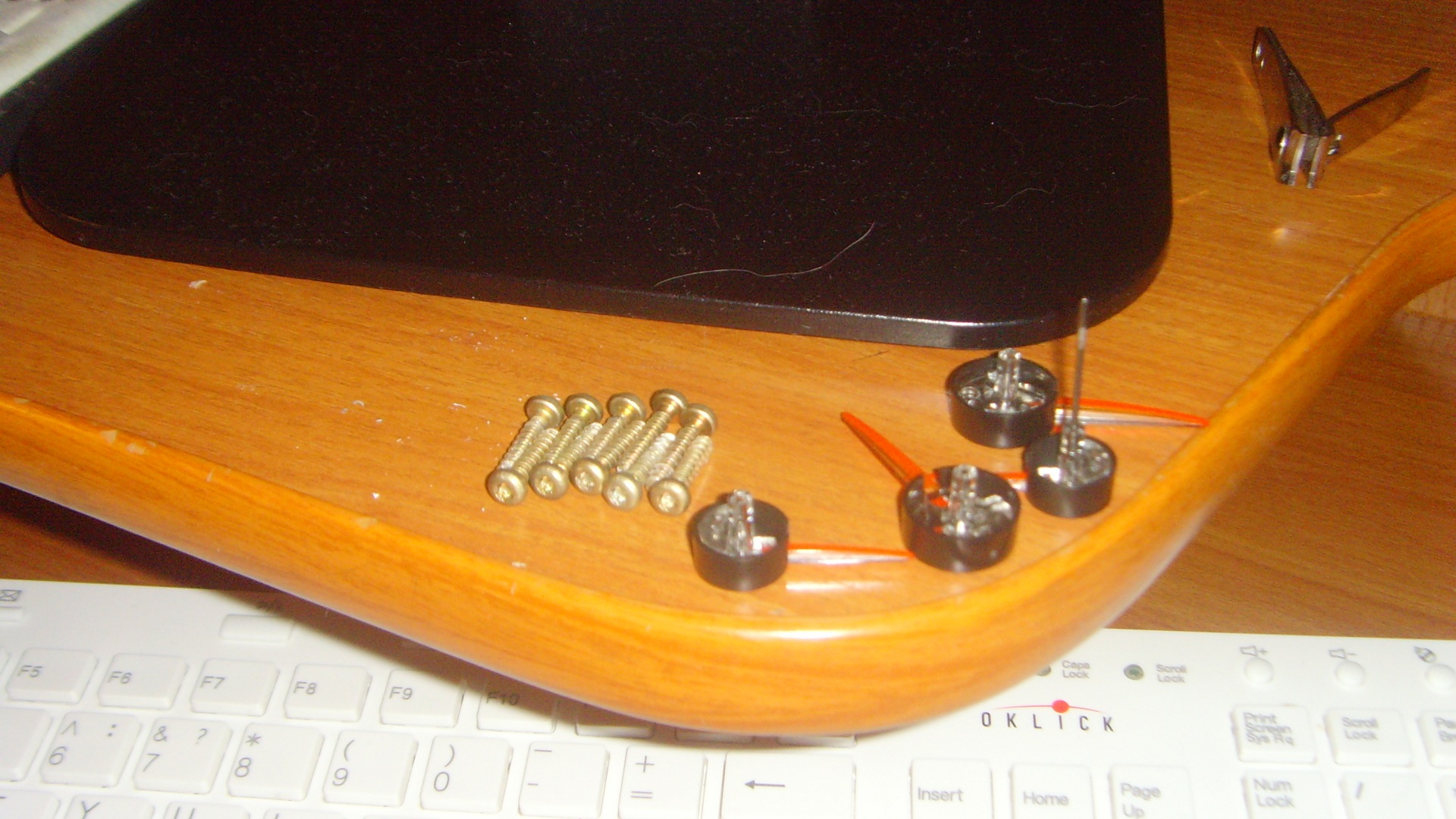

5. снимаем стрелки, стрелки снимаются очень аккуратно, делается это так, беремся за центр стрелки и крутим против часовой стрелки и при этом тянем вверх, после чего они должны выйти с металлической шпильки, одна у меня вышла правда со шпилькой! ну не чего страшного, и так сняли стрелки
Все панель разобрали
далее нам нужно снять ЖК,
для этого мы уже разобрали панель почти на все её крупные составляющие ( стекляшка, козырек, задний черный защитный чехол, отражатели, циферблат и тд

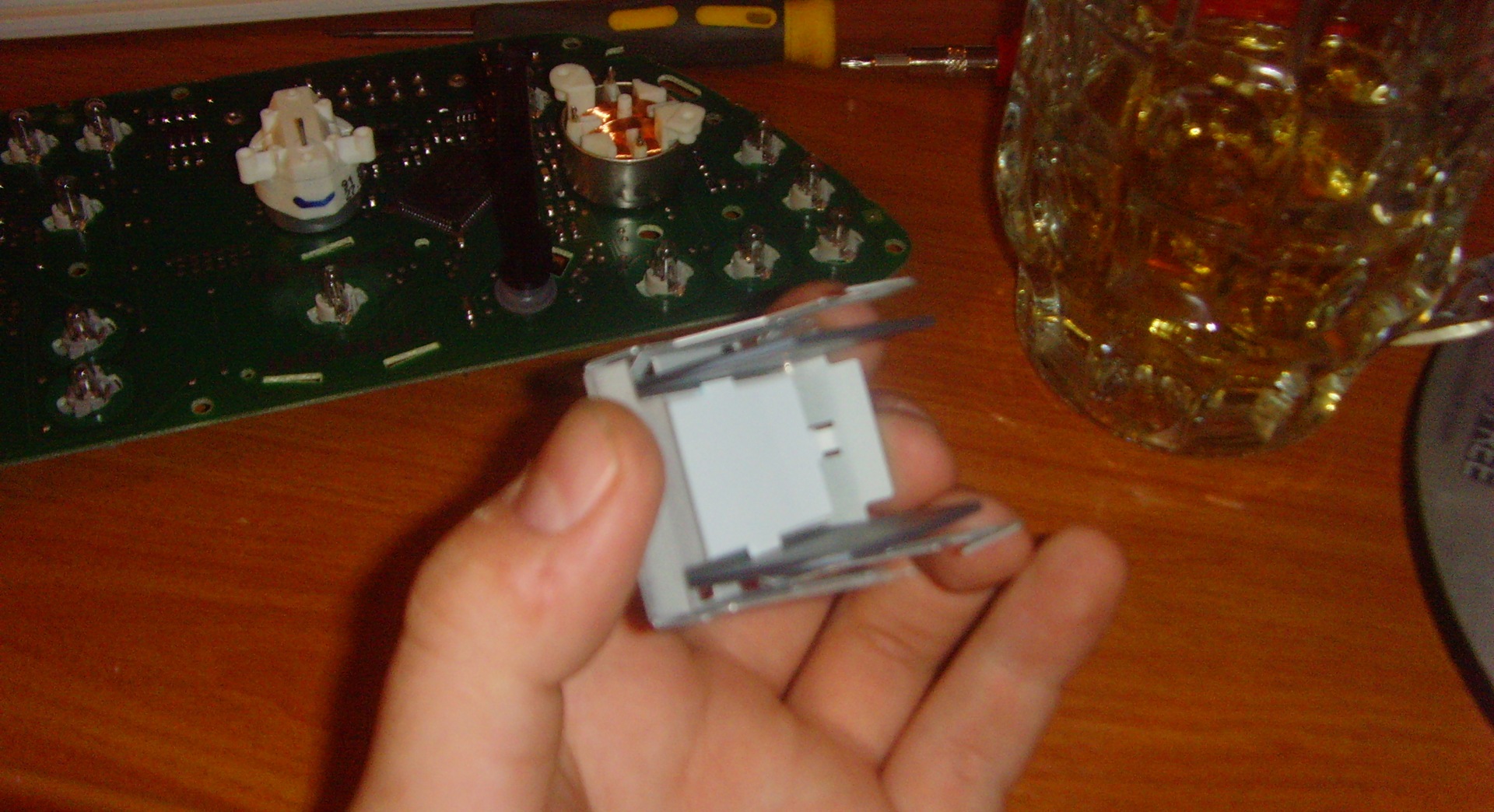

Для того чтобы снять ЖК нам нужно отогнуть металлические ушки металлической рамки в которой стоит сам ЖК дисплей

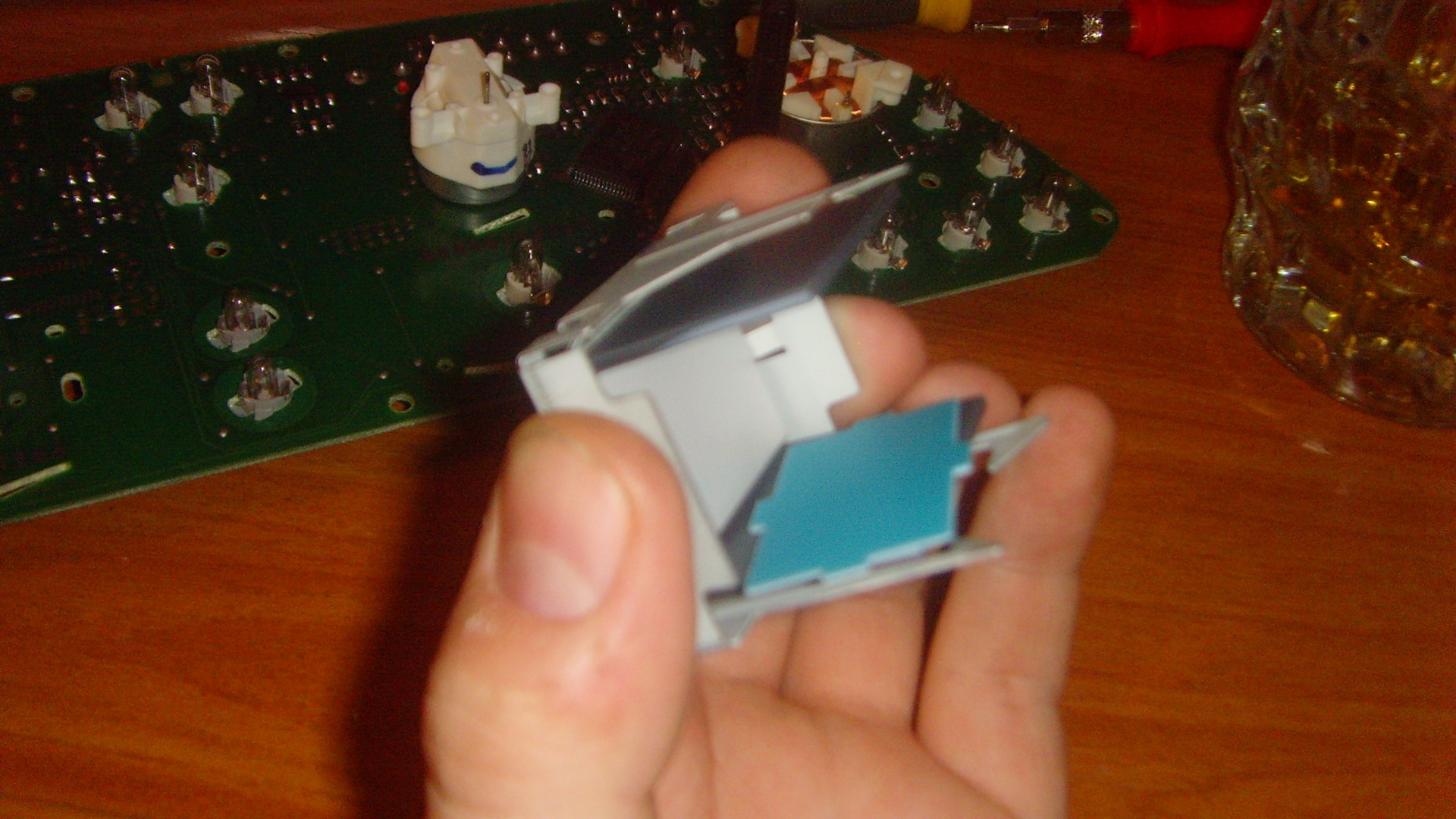

там же мы увидим резино-графитовые проводящие контакты ( 2 резиновых пластиночки), запомните как они стояли, рассеиватель света синенькая подложка, и сам ЖК дисплей

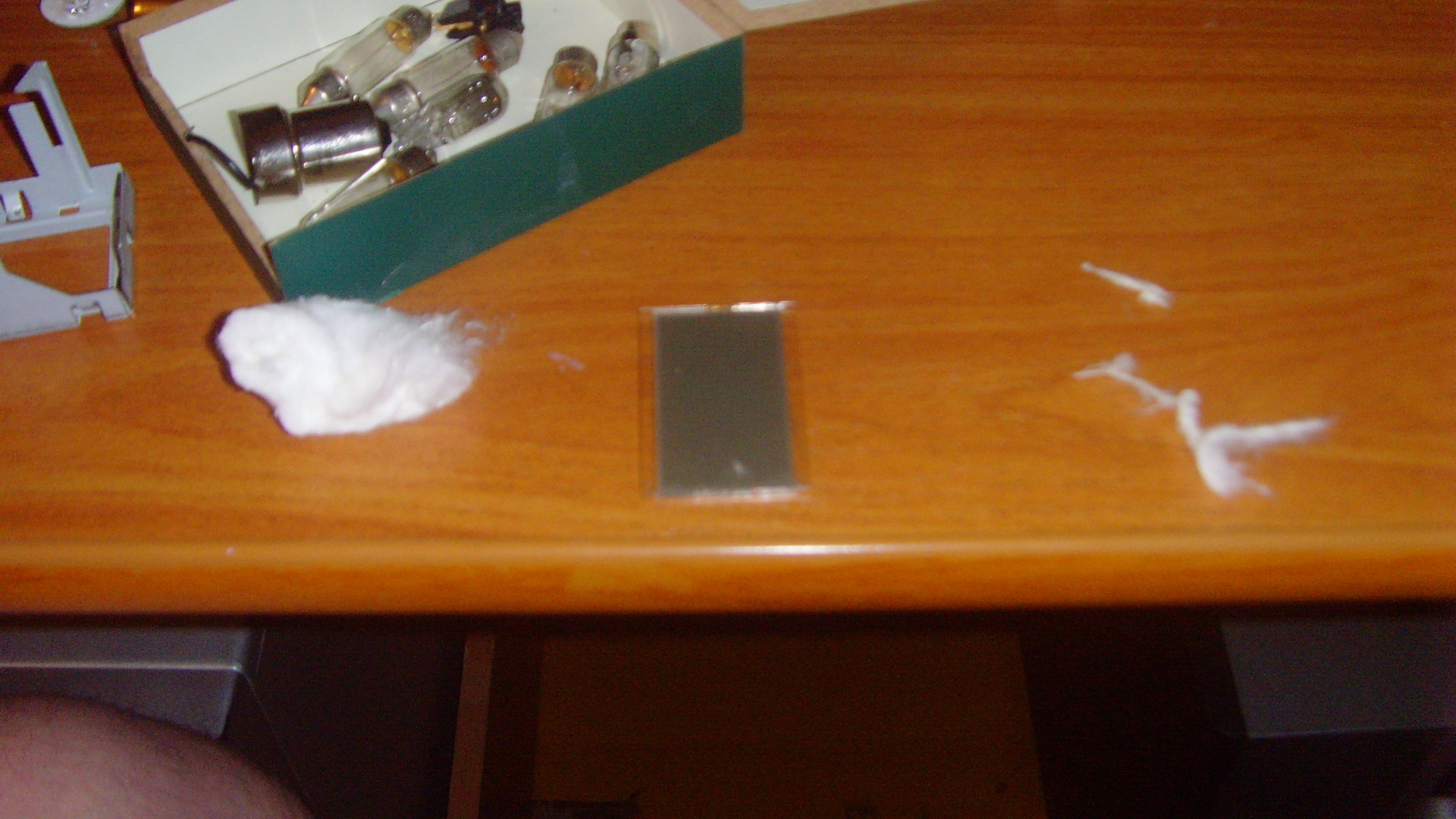

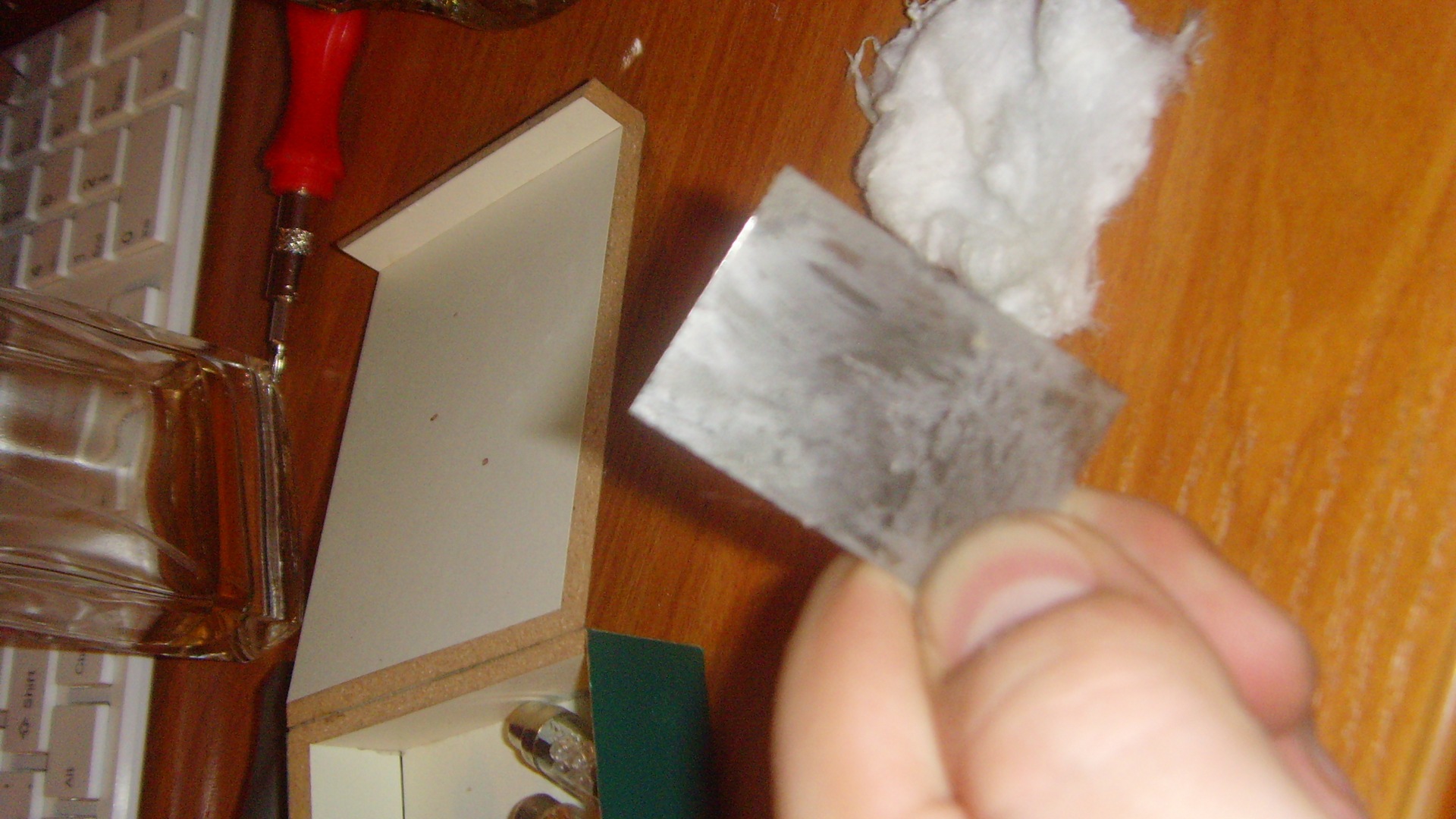

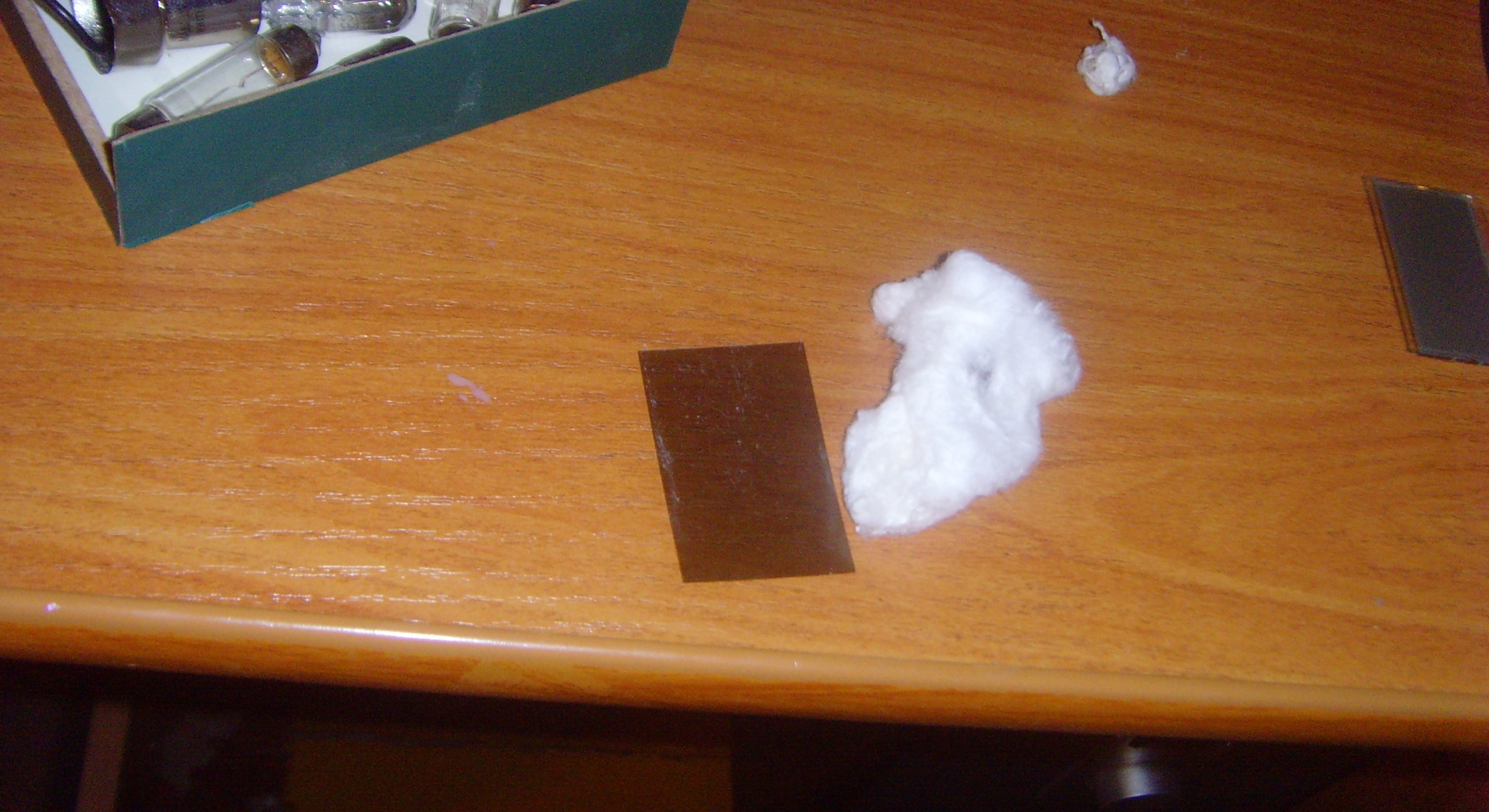

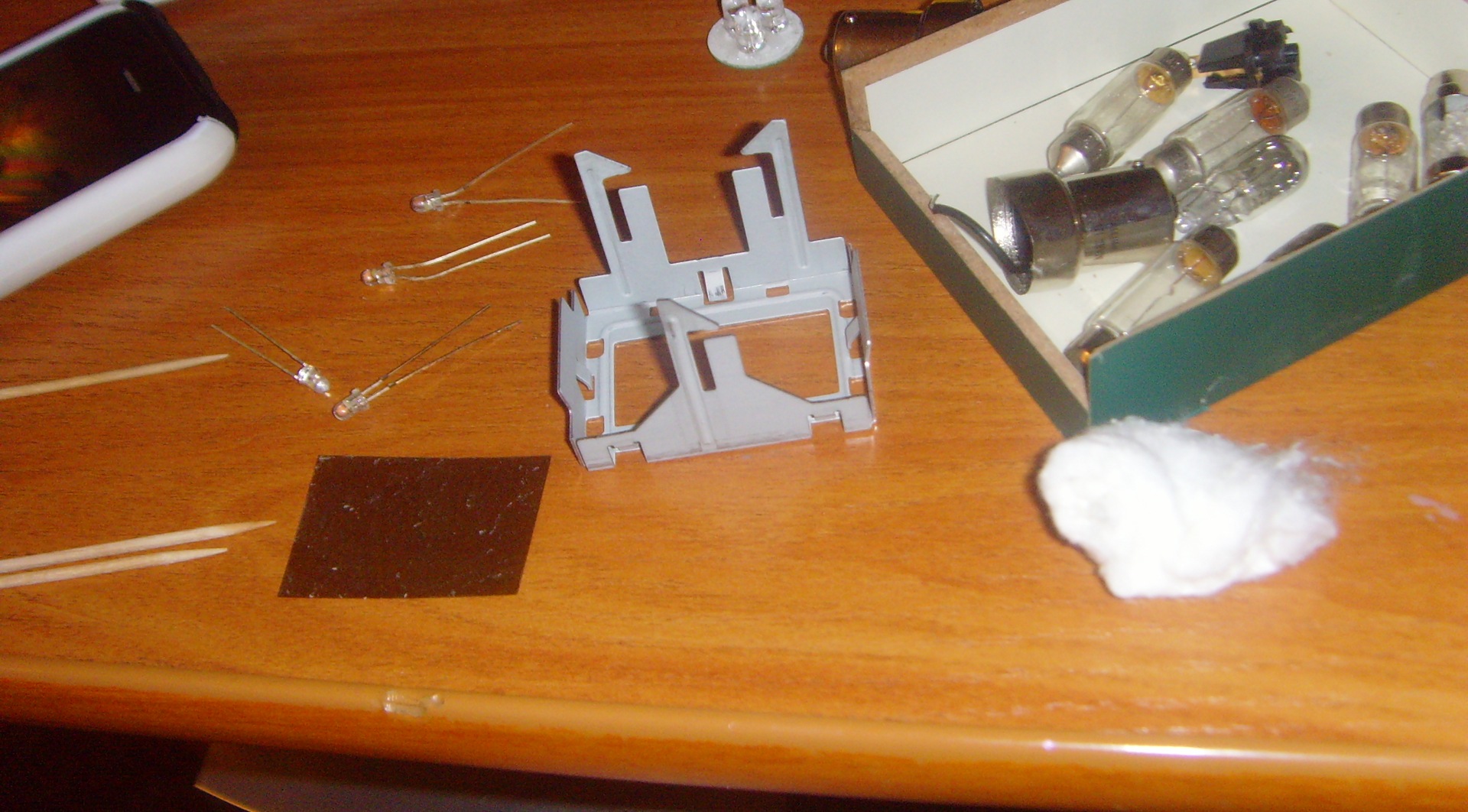

Далее берем ватку и оттераем клей как со стеклышка так и с пленки
далее переворачиваем ту самую инверсионную пленку, сами уидите что тон ЖК изменится на темный, значит правильно перевернули, далее по 4 угалкам капаем клей момент
и собираем обсалютно все в обратной последовательности, ошибится мало где потом возможно
по ходу пьянки можно сделать светодиодную подсветку
поменять циферблат и что угодно только русской больной фантазии

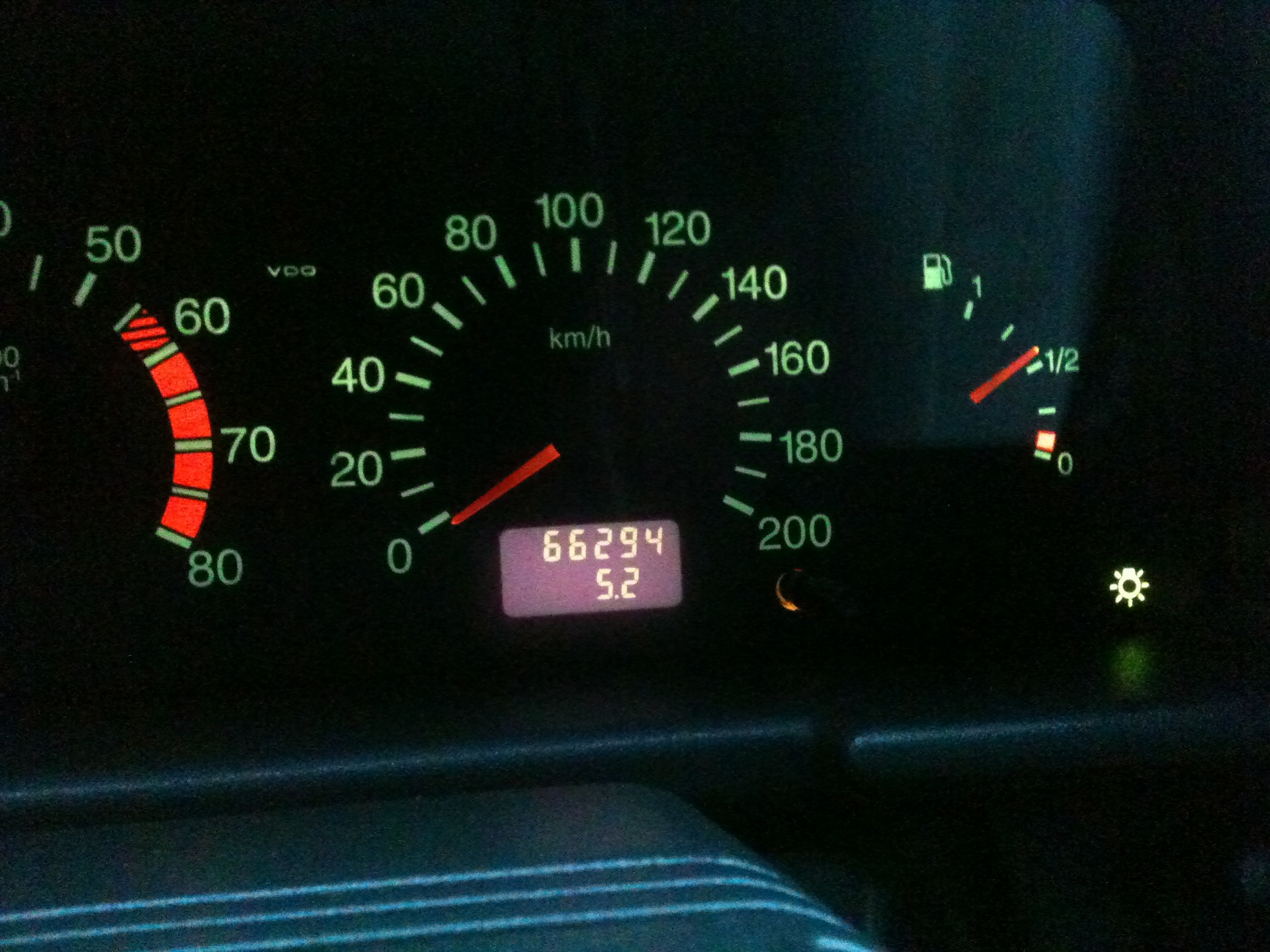

Ну фотки результата, уж какие получились!
Ну и как вы видели на фото пиво приветсвуется, ну и помощник как всегда на месте, за спасибо буду благодарен!
Toyota Carina GT-Style › Бортжурнал › Инверсия ЖК-экрана
Установил себе климат с ЖК-экраном, вроде всё устраивало, радовался, пока один товарищ не спросил в комментариях к моей записи БЖ не желаю ли я сделать инверсию ЖК-экрана? На что я подумал, да это что то из области фантастики и даже рассматривать идею не стал. Но всё таки руки зачесались и я полез шустрить интернет в поисках воплощения этой идеи. По началу показалось всё весьма сложным, но потом вчитался, всмотрелся, обдумал…
В общем суть в том, что на всех экранах на ЖК-принципе, будь то экран монитора, калькулятора, телефона, имеются поляризационные плёнки. Без них ЖК-экран отображать информацию не будет. Если отклеить эту поляризационную плёнку и повернуть ее на 90 градусов, получишь инвертированное отображение информации.
Посчастливилось мне найти в продаже поляризационную плёнку, готовую к употреблению. Купил квадратик 10*10 см, прислали заказным письмом достаточно быстро.

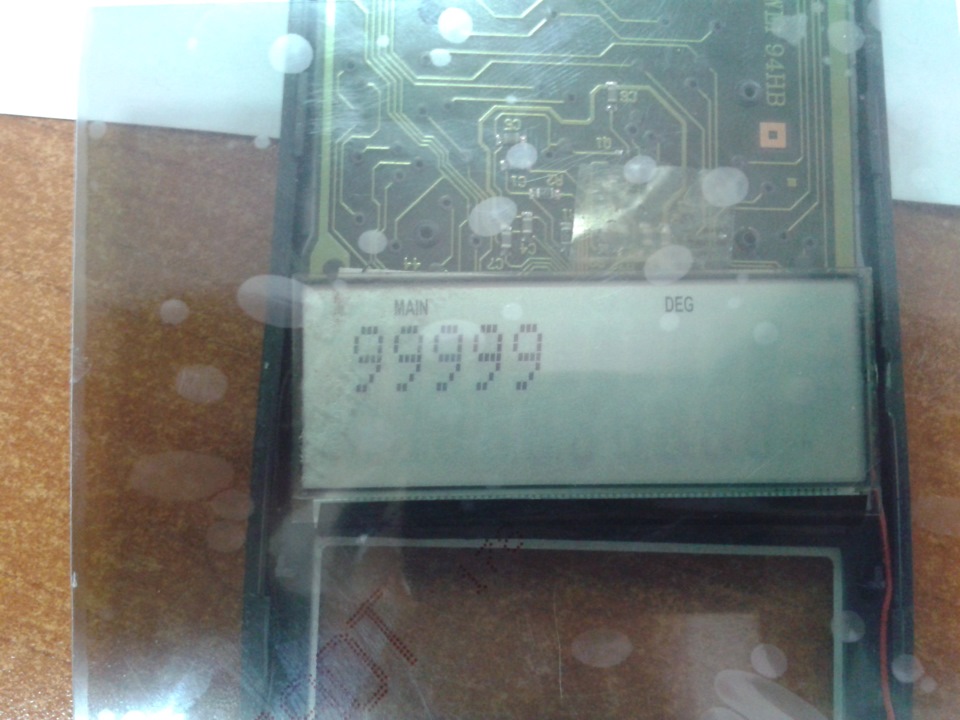

На работе разобрал свой инженерный калькулятор в целях проведения предварительного эксперимента.
Оторвав плёнку я увидел, что без нее вообще на экране ничего не показывает.
Прикладываем кусок новой плёнки под одним углом
Поворачиваем на 90 градусов
Ну разве не чудо? =) Физика!
Ну в общем эксперимент считается успешным, позже калькулятор был собран обратно с куском новой плёнки.
Теперь разбираем главного пациента — блок управления отопителем.
Для отклеивания плёнки пришлось нагревать экран бытовым феном.
Клей, который применяют для приклеивания плёнки к стеклу, очень крепкий, минут 10 оттирал уайт-спиритом и шкаблил канцелярским ножом. Делать надо всё аккуратно, не давить на экран. Не дай бог сломается, где потом такой искать?
После очистки чисто начисто вытираем поверхность экрана и отмеряем по нему плёнку.
Наклеивать нужно очень аккуратно, не допуская образования пузырей, иначе можно вообще испортить плёнку.
Кстати плёнка с двух сторон защищена прозрачной защитной плёнкой, очень удобно пользоваться.

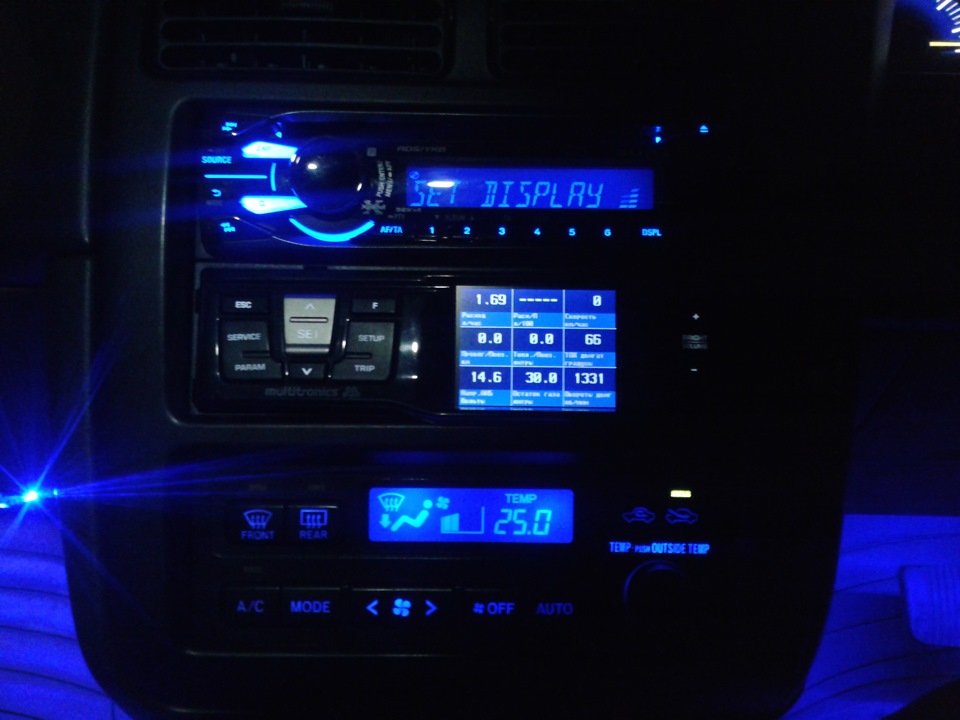

Всё удалось, на радостях бежим в машину и включаем.
Получилось немного не то, что я ожидал. Надо сделать более равномерный и не такой яркий свет. Получилось, что тёмные части сильно просвечиваются и выглядят тёмно-синими. Если сделать подсветку раза в 3-4 тускнее — будет самое оно. Но жена сказала, что ей и так нравится, чтоб оставил.
В общем +5 стилю в салоне =)

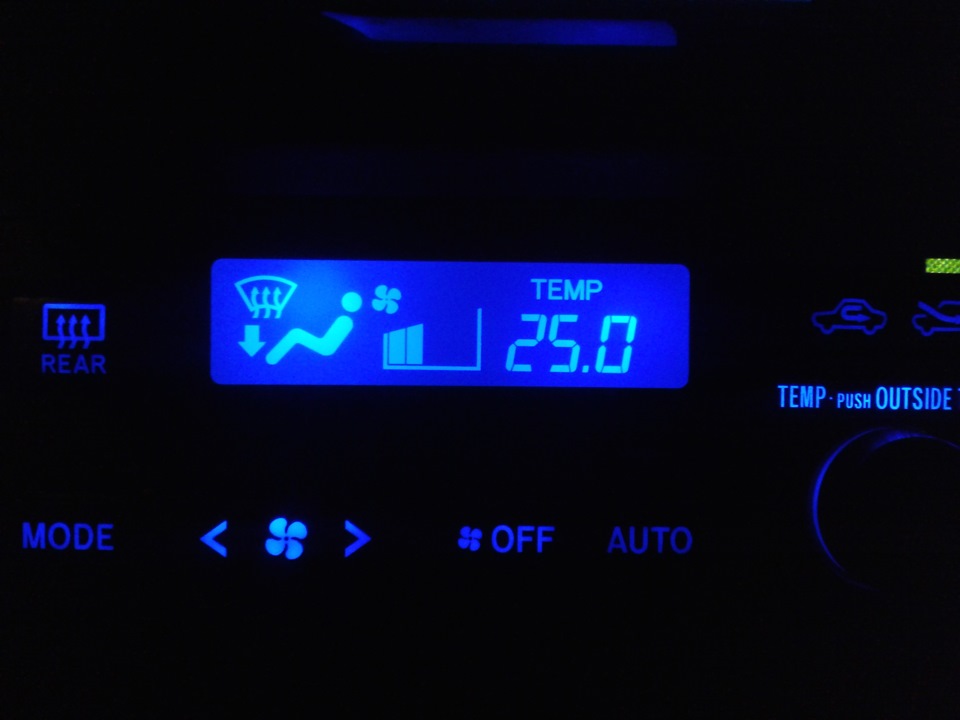

Днём выглядит не очень хорошо. Надо делать более мягкую и равномерную подсветку
Honda Avancier › Бортжурнал › Инверсия цветов дисплея под приборкой

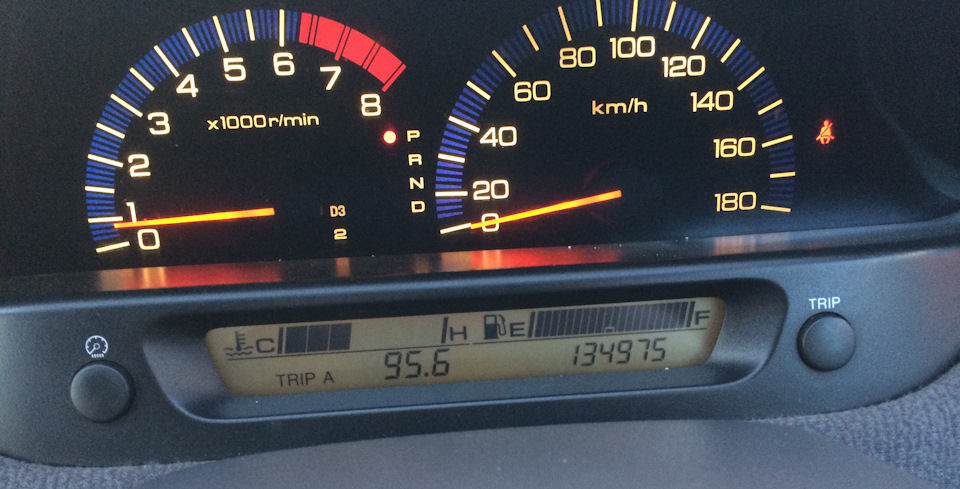

Когда первый раз сел в данный автомобиль, мне очень понравилась приборная панель в частности что температура двигателя и остаток бака электронные и выведены на отдельный дисплей.
И сразу пришла мысль поменять местами темные и светлые участки на монохромном дисплее.
Так как еще в школе баловался с изменением дисплея на калькуляторе, знал что осуществить это будет легко.
И так приступим к изменению дисплея.
Для начала снимаем дисплей с машины и разбираем его

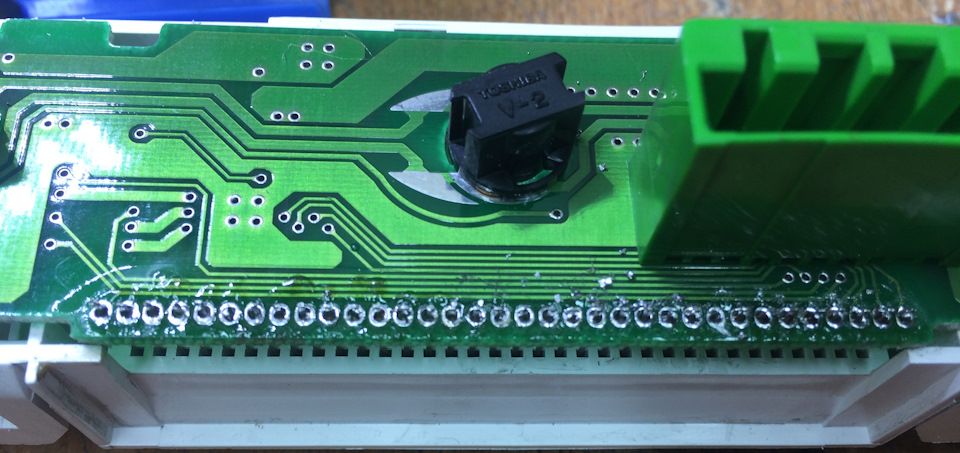

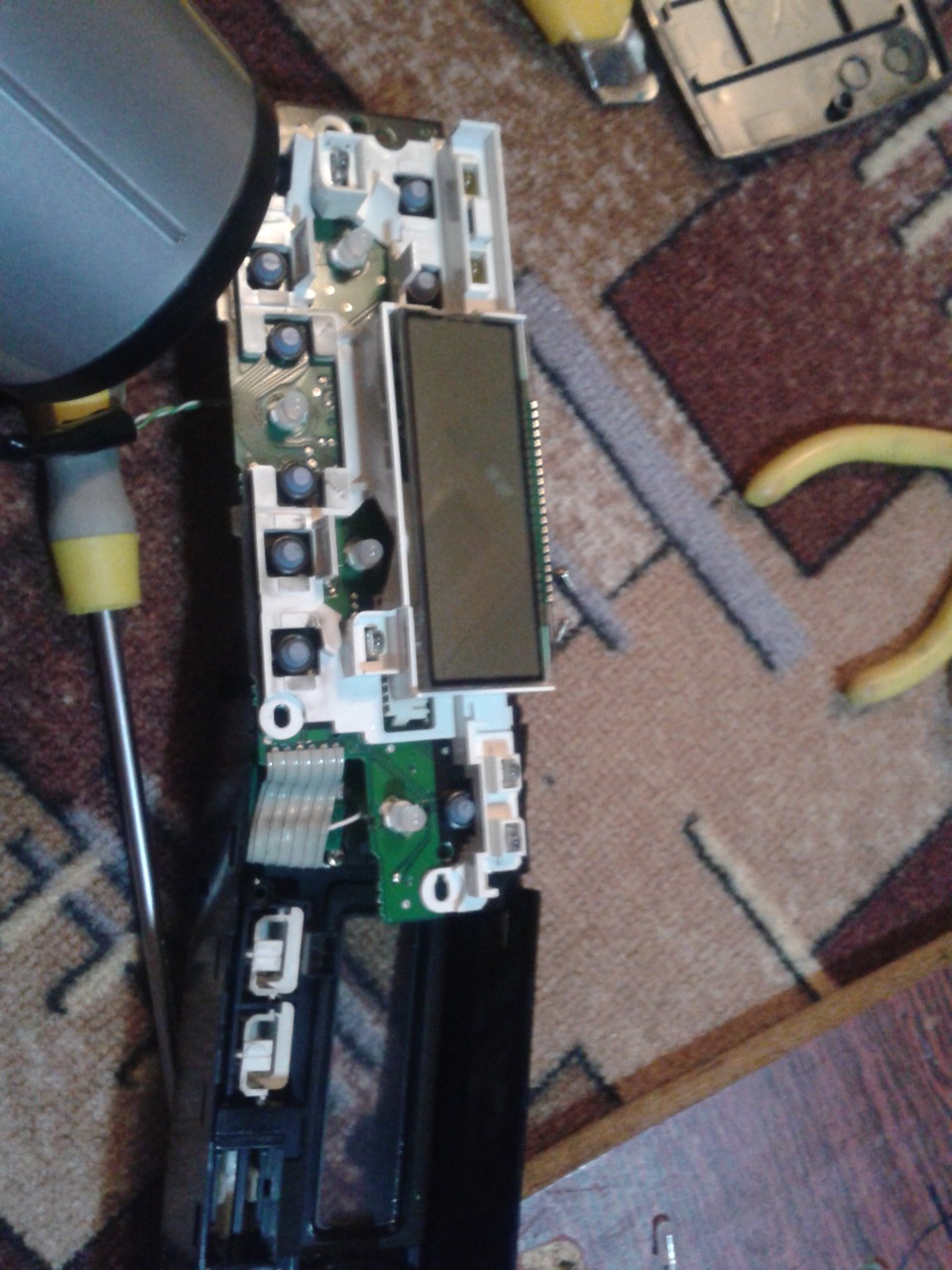

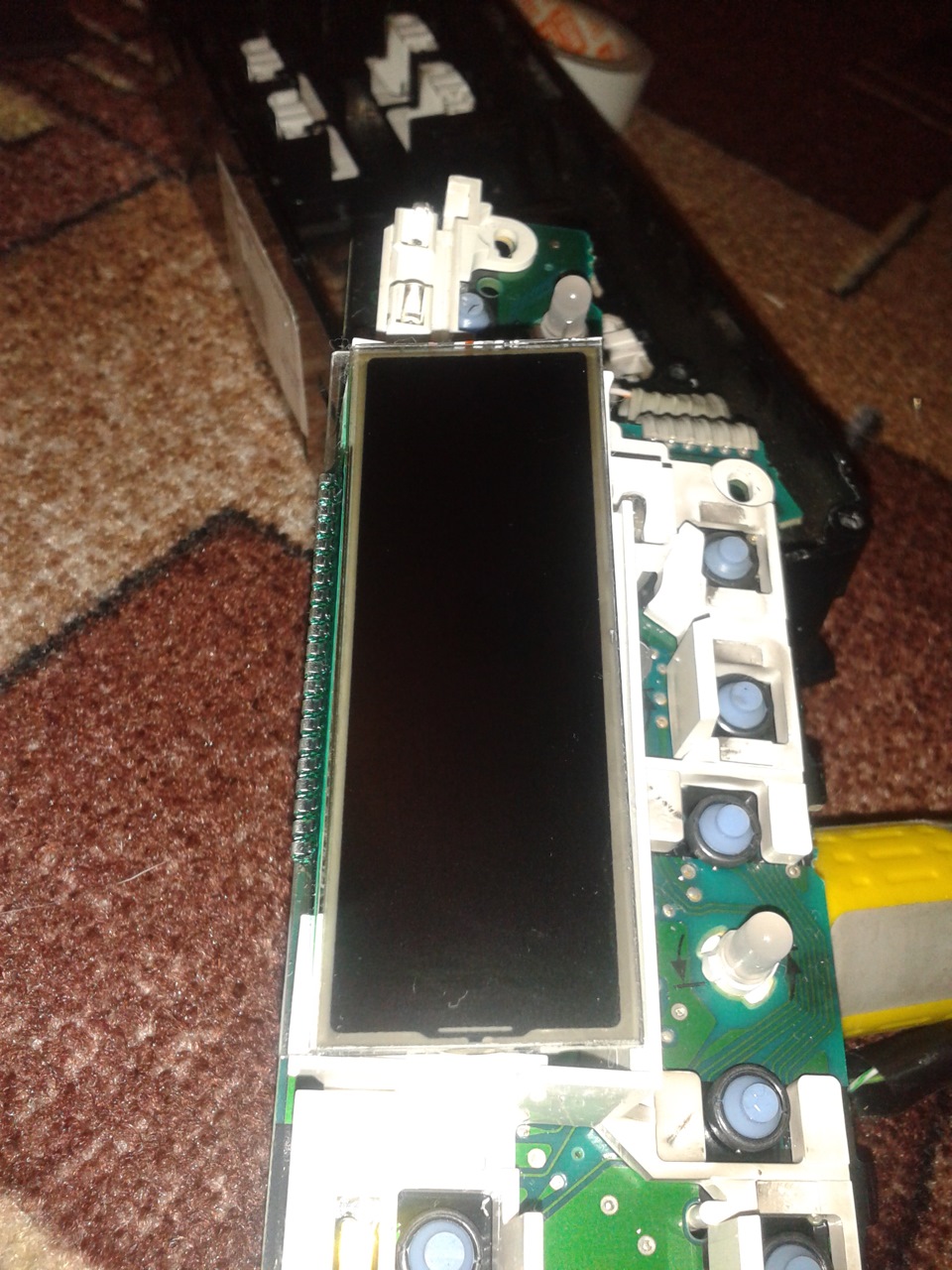

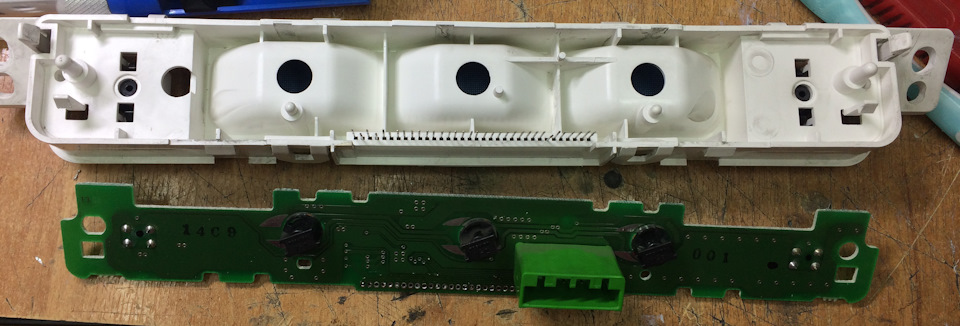

С другой стороны видим плату с припаянным к ней дисплеем, для того чтобы снять дисплей его нужно отпаять от платы.

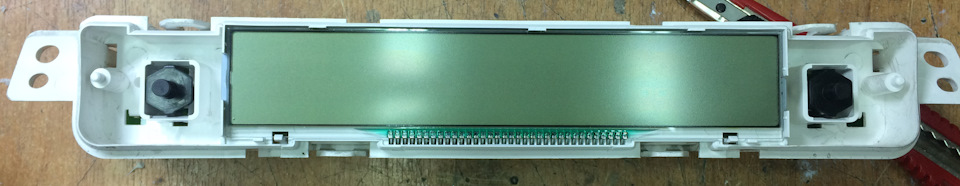

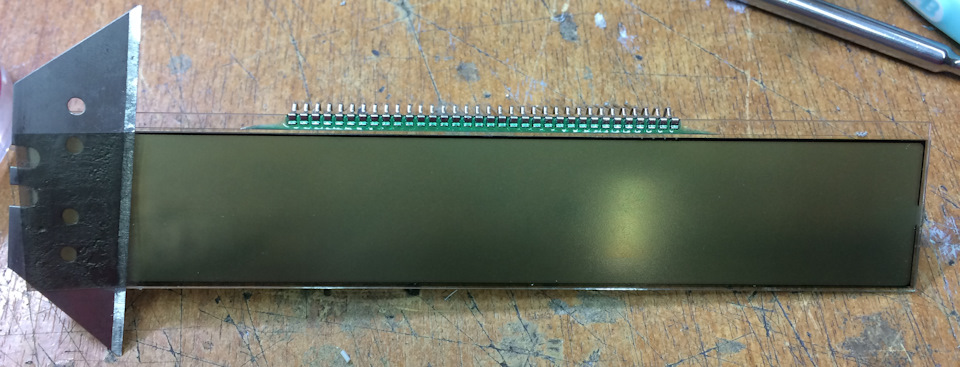

И вытаскиваем дисплей из пластикового корпуса. Дисплей в пластике держится на защелках по периметру.

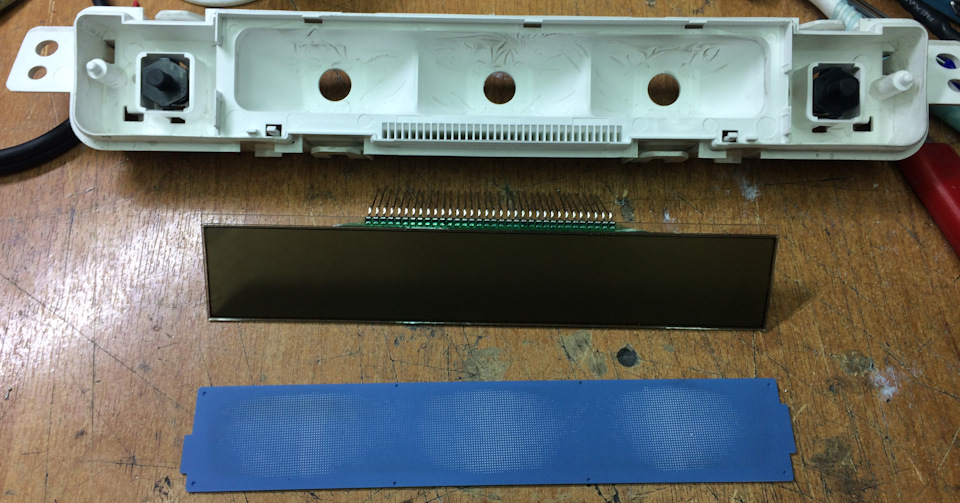

Под дисплеем находится световой фильтр который дает равномерность засветки и белый свет при лампочках накаливания. Если будете менять подсветку на светодиоды, то вам нужно будет заменить этот фильтр.
Для изменения цветности дисплея нужно перевернуть поляризационную пленку на дисплее. Для этого нужно ее отклеить то дисплея. Но делать это нужно очень аккуратно и не торопясь.
Для отделения пленки от дисплея понадобится лезвие для канцелярского ножа и спирт.
Подеваем лезвием пленку с одной стороны и капаем туда спиртом, чтоб клей на котором держится пленка начал растворятся.
Так постепенно не торопясь проходим лезвием вдоль всего дисплея периодически капая спиртом под пленку.
После отделения пленки от дисплея нужно удалить остатки клея с пленки и дисплея.
Для этой процедуры нужно будет запастись терпением, спиртом и чистой тряпкой.
Процедура снятия клея очень долгая так как клей на который приклеена пленка плохо растворятся спиртом, а растворители портят саму пленку.

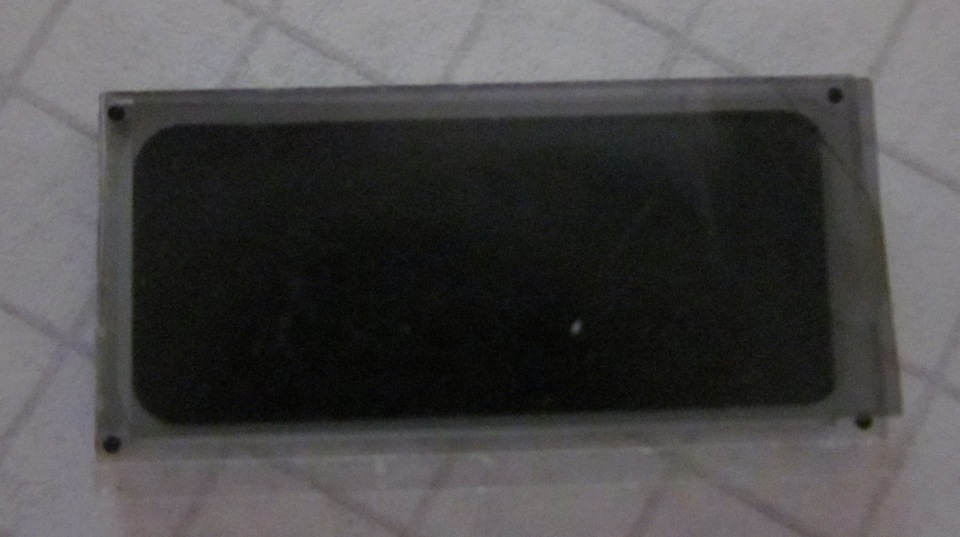

После удаления всего клея переворачиваем пленку матовой стороной к дисплею и приклеиваем ее.
Пленку можно приклеить на клей для дисплеев или на прозрачный скотч.
На данный момент у себя пленку приклеил по периметру прозрачным скотчем.
Далее собираем все в обратном порядке, незабываем припаять дисплей к плате.
Renault Logan Реношка › Бортжурнал › Запилил таки инверсию дисплея панели приборов ))
И снова здравствуйте! 🙂
Вобщем изначально не нравилось мне то, что дисплей приборки имеет цветной фон и черные символы и думал переделать-не переделать его в инверсный (то есть темный фон и цветные символы), ибо в процессе работы велик шанс попортить дисплей. В итоге решил, что кто не рискует, тот не пьет шампанского ))). Перед работой с самим дисплеем приборки потренировался на ненужных старых электронных часах и мобильнике.
Букаф получилось как-то много, поэтому для экономии места скрыл бОльшую часть записи =)
Итак: на дисплее (на самом стекле) наклеены две поляризационные пленки (с внешней и с внутренней сторон), которые обеспечивают видимость символов и разделяют символы с фоном. Для того чтобы горел не фон, а цифры нужно срезать одну из пленок с дисплея и перевернуть ее задом наперед. При этом лучше всего срезать пленку с внутренней стороны дисплея по той причине, что клей достаточно крепкий и срезается пленка тяжеловато, а соответственно повредить её легче.

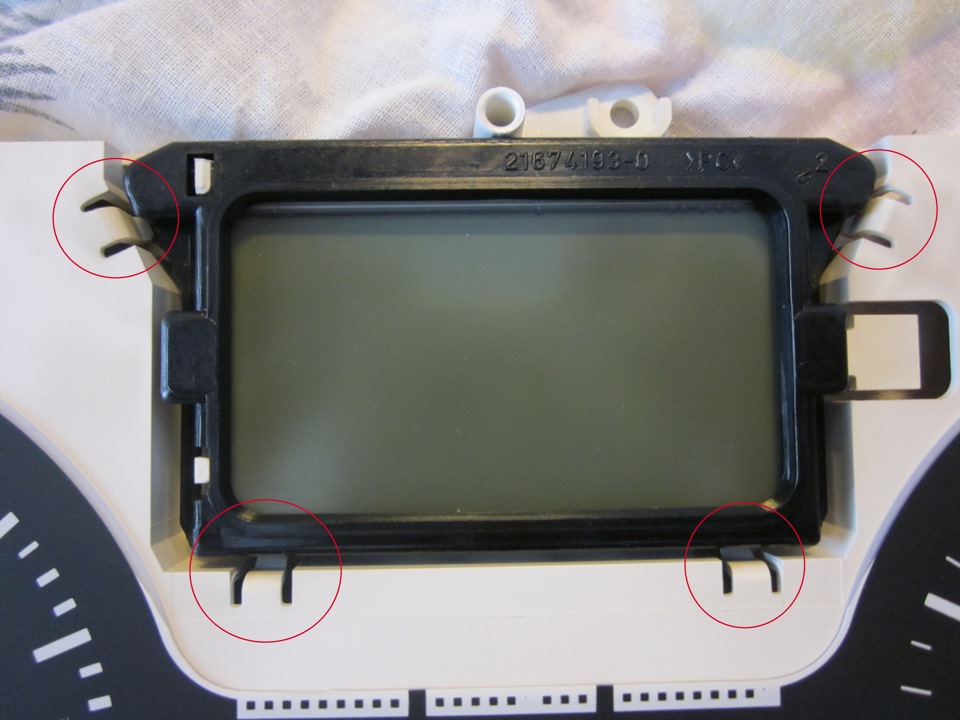

Для того чтобы разобрать дисплей (разборку самой приборки приводить не буду, ибо материала в интернете по этой теме итак много=) ) нужно снять эту черную рамку
Далее нужно достать само стекло дисплея и, если к контактам дисплея, скажем так, прикипела контактная резинка, то ее нужно снять.

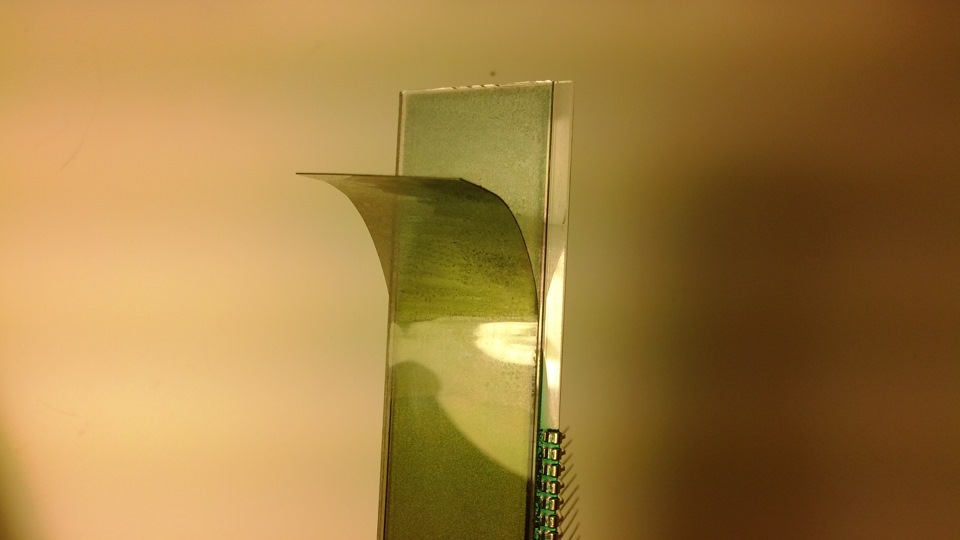

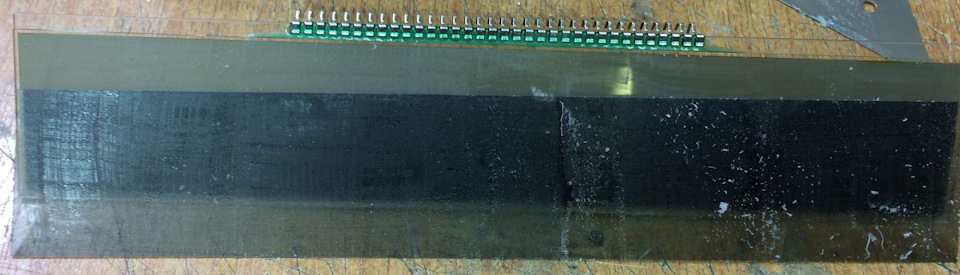

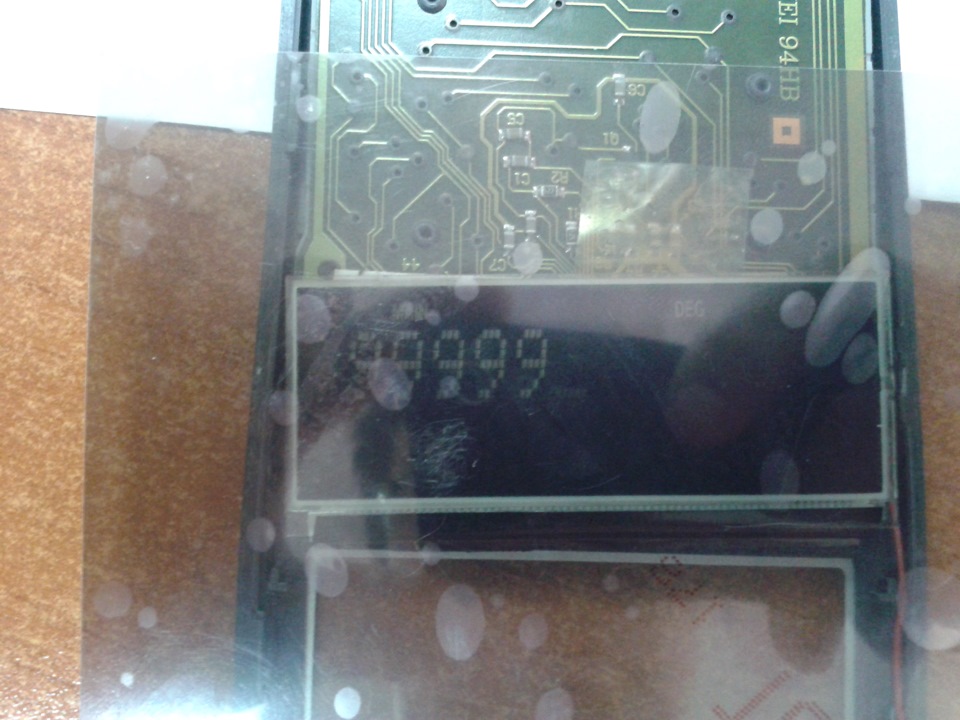

К сожалению, делал это всё в окно между экзаменами в сессичный период, поэтому особо фоткать процесс инверсии было некогда((( но чтобы стало понятно о чем веду речь приложу фото другого дисплея )))
Пленку срезал при помощи канцелярского ножа. На фото пленка снята с внешней стороны дисплея, нам же, повторюсь, нужно снять пленку с внутренней стороны!
Несмотря на кажущуюся простоту операции есть моменты, которые нужно учесть. Естественно можно было написать просто: требуется аккуратность, но все-таки распишу процесс подробнее. Фото не прилагаю, потому что, блин, не сделал((.
Срезать пленку лучше всего под небольшим (именно небольшим, потому что при большом угле наклона ножа, можно допустить залом пленки) острым углом лезвия по отношению к дисплею по ходу движения лезвия и по всей ширине дисплея. Таким образом пленка, как бы, не срезается, а отклеивается сама, что уменьшает риск повреждения пленки.
Также, выше уже я писал, что клей применен достаточно хороший, поэтому пленка срезается туго. Если сорвется можно загубить и сам дисплей! Поэтому срезать рекомендую под струей обычной теплой воды (температуру воды сделать максимальной какую терпят руки). Клей размягчается и усилий нужно прикладывать меньше, а, следовательно, и шансов сломать дисплей меньше но и увеличивается шанс попортить пленку, поэтому аккуратнее! Знаю, щас возникнет вопрос, не будет ли чего нехорошего дисплею от воды 🙂 Отвечаю: не будет! ))) После срезания пленки дисплей вытираем насухо и убираем разводы от воды. Теперь оставшийся, после срезания, клей с дисплея и пленки оттираем спиртом. При этом с дисплея клей можно аккуратно убрать при помощи лезвия для старых бритвенных станков. С пленки же только оттирать и только спиртом. Никаких агрессивных сред типа ацетона и растворителя не применять! Пленка может повредиться. Процесс достаточно долгий и нудный, но отступать не наш метод, идем до победного конца! )))

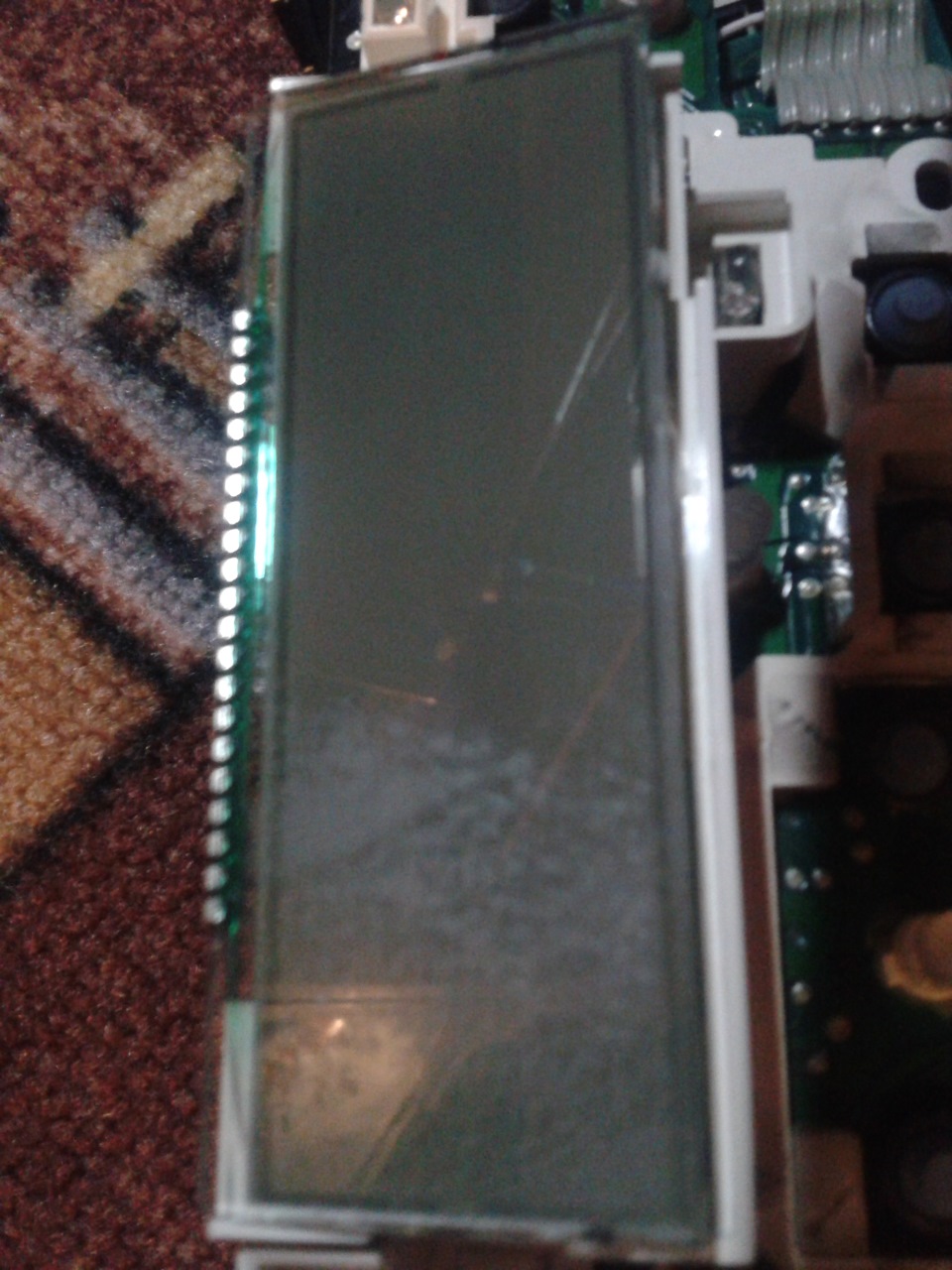

В итоге получается вот что:
изначальный, неинверсный дисплей выглядит так:

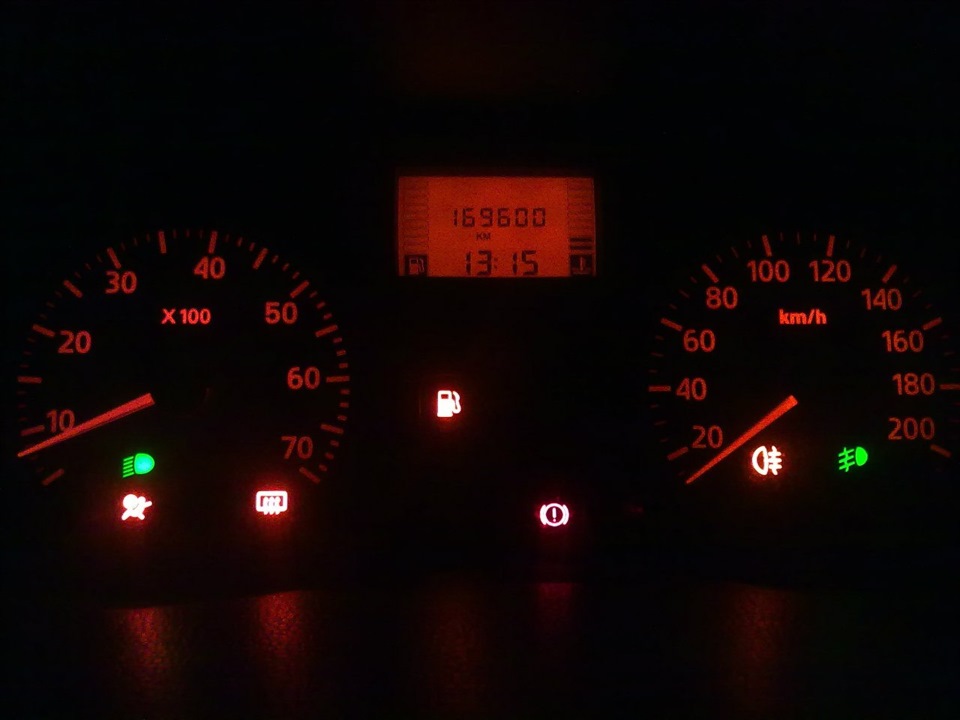

после инверсии (переворачивании пленки) так:
Плюсом инверсии является также и то, что в выключенном состоянии дисплей стал черным и уже не выделяется на фоне приборки ))
На мой взгляд и вкус такой фон вообще не радует глаз, поэтому не, видя лучшего решения, решил вернуть родные, оранжевые светодиоды в подсветку дисплея.
После всех манипуляций, собираем дисплей в обратной последовательности, не забыв перевернуть пленку. Приклеить ее к дисплею можно (прихватив ее по краю клеем или скотчем), но необязательно, потому что при сборке она все равно прижмется дисплеем.

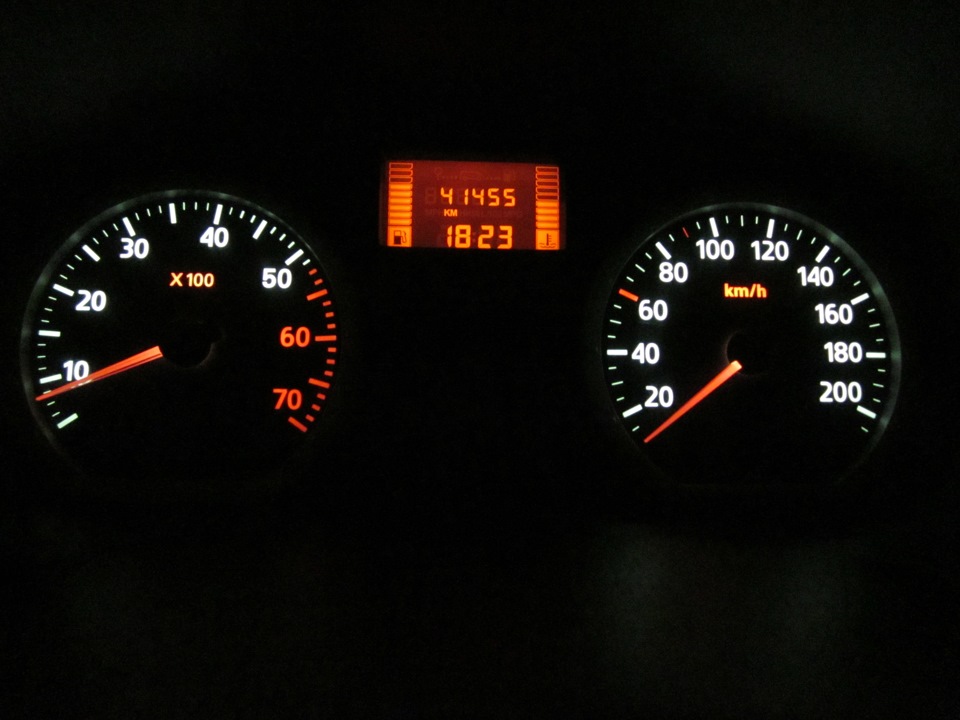

В результате из такой изначальной приборки

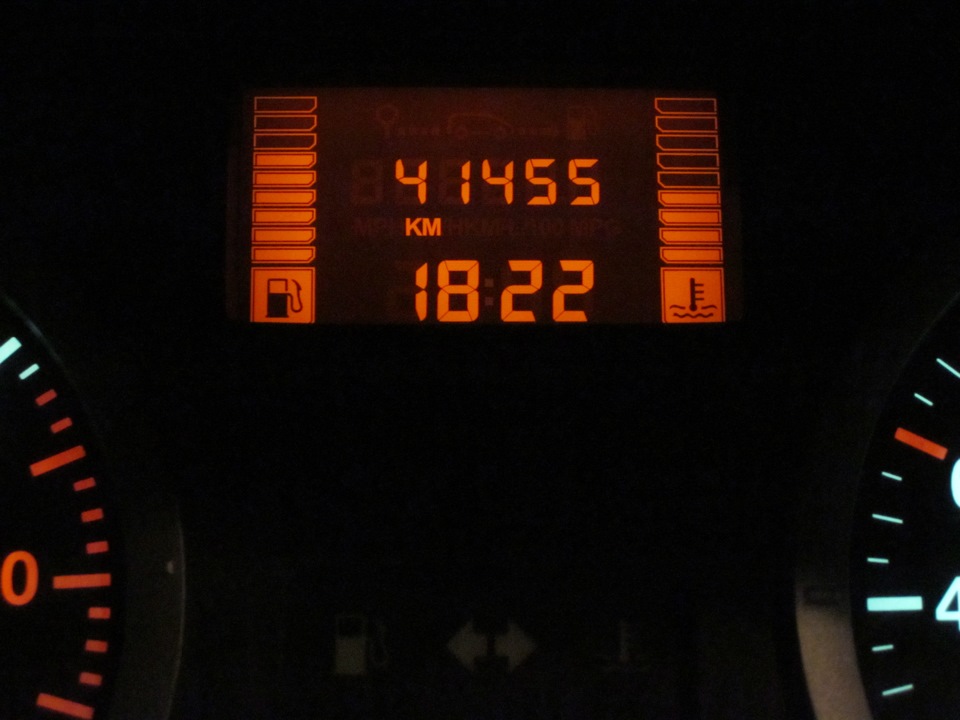

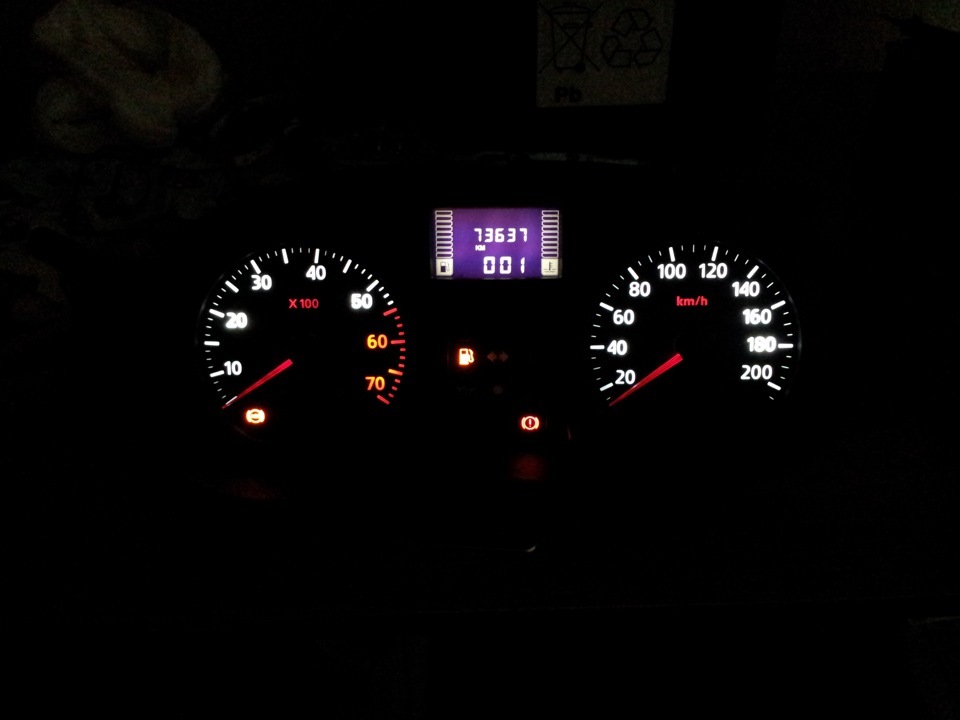

Получилась вот такая приборка:
Не знаю почему, но фотоаппарат слишком явно фоткает негорящие сегменты. При взгляде вживую их можно увидеть только если близко присматриваться к дисплею. При нормальной посадке за рулем их невидно.
По времени ушло на всё-про всё где-то часа 2,5-3.
Безаварийной шершавенькой всем читателям на дорогах и удачи в наступающем Новом Году! =)))
