Всем привет, дорогие друзья! А мы продолжаем издеваться над приборкой! Сегодня я расскажу о том, как сделал инверсию дисплея. Начнём!

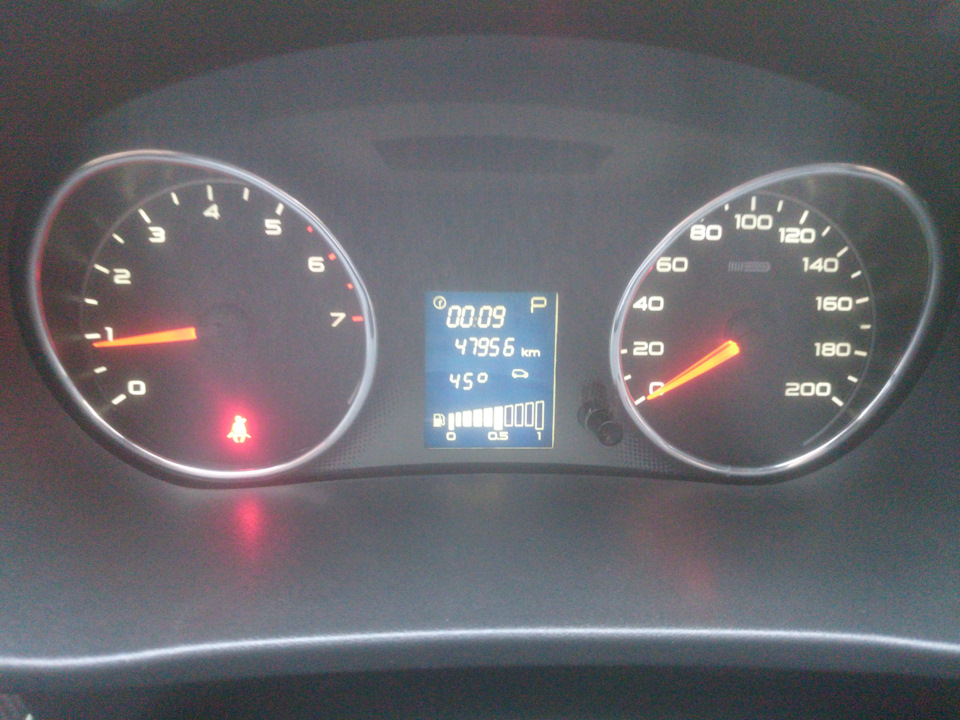

Итак, во время пересвета приборки не стал сразу делать инверсию, поскольку на тот момент почему-то считал это лишним. Да и вообще как-то не хотелось снимать плёнку, вдруг не понравится, опять всё возвращать назад и т.д. Плюс на тот момент у меня ещё не было подсветки приборки от зажигания, а ездить постоянно с ближним, чтобы хоть что-то видеть на инвертированном дисплее (имея при этом штатные ДХО) очень не хотелось. И вот опять, как обычно спонтанно, загорелся я этой инверсией ) Ну что ж, приступим. Процедура несложная, инструкций навалом, в общем риск что-то сломать/повредить — минимальный, думал я…

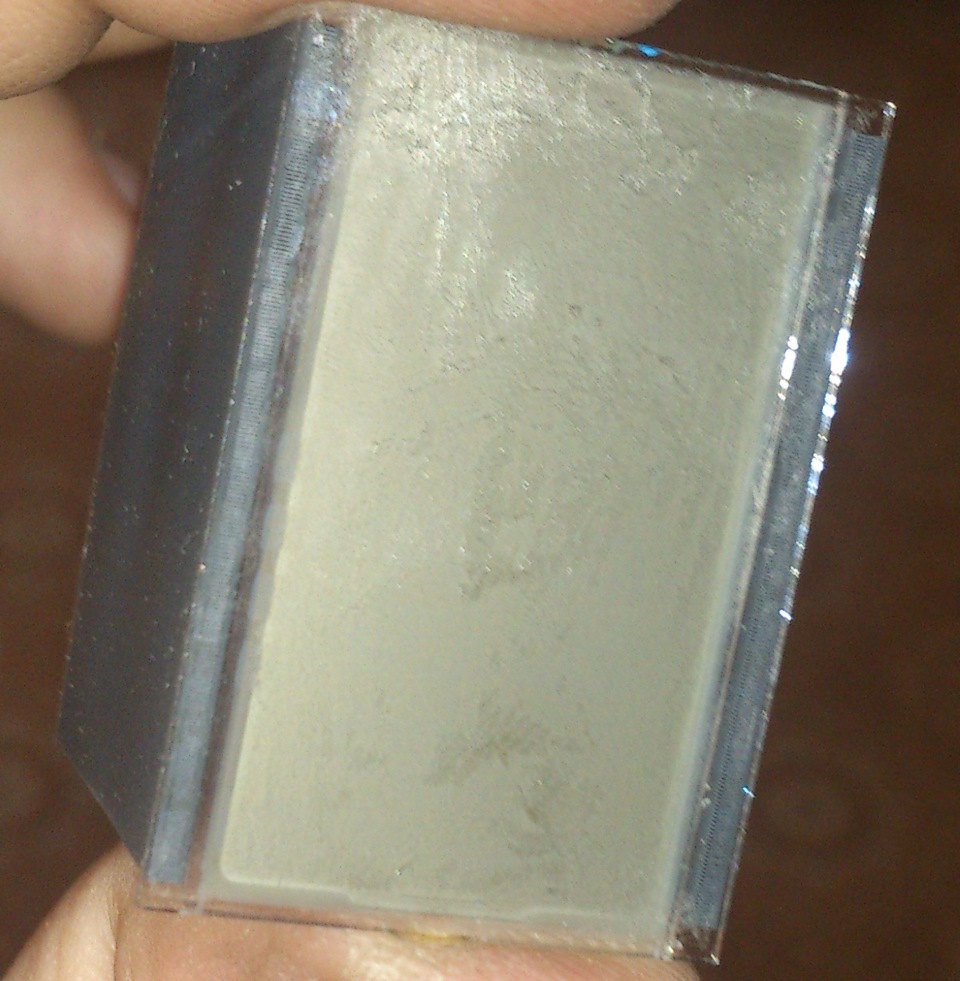

Разобрал приборку, вытащил дисплей, отклеил плёнку и начал отмывать клей. И вот тут я совершил очень большую ошибку! А именно — пытался смыть клей с помощью какой-то обычной тряпки и уайт-спирита. Да, клей сошёл достаточно легко — оставив после этого кучу царапин на самой плёнке от той самой тряпки! Мать моя женщина! Ну всё, приехали… Дабы хоть как-то исправить этот косяк, решил заматовать всю плёнку мелкой наждачкой с водой. В итоге получилось вот это:

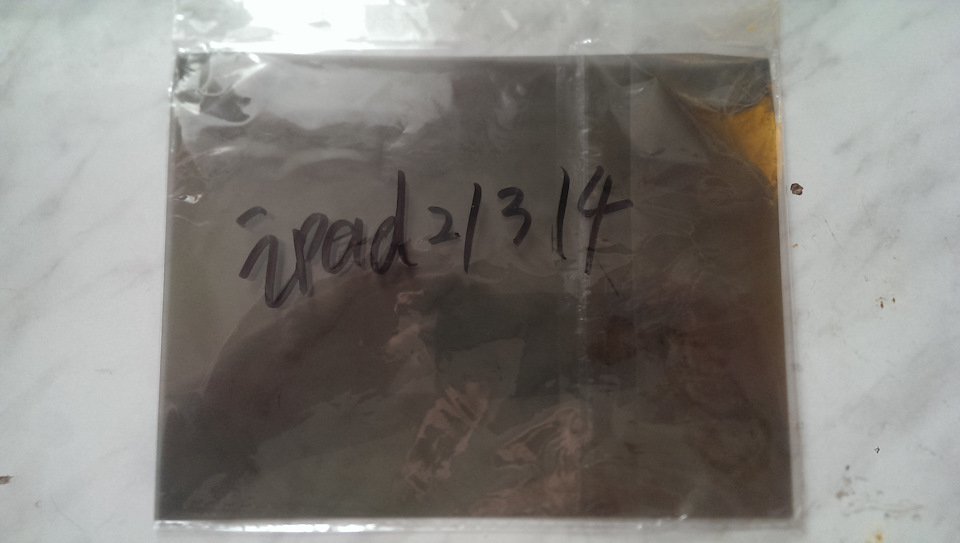

И тут меня, как ни странно, снова выручили братья-китайцы! Блуждая по просторам Али, наткнулся на вот такую пленку для инверсии дисплея Ipad 4. Тут же заказал её, через 3 недели получил:

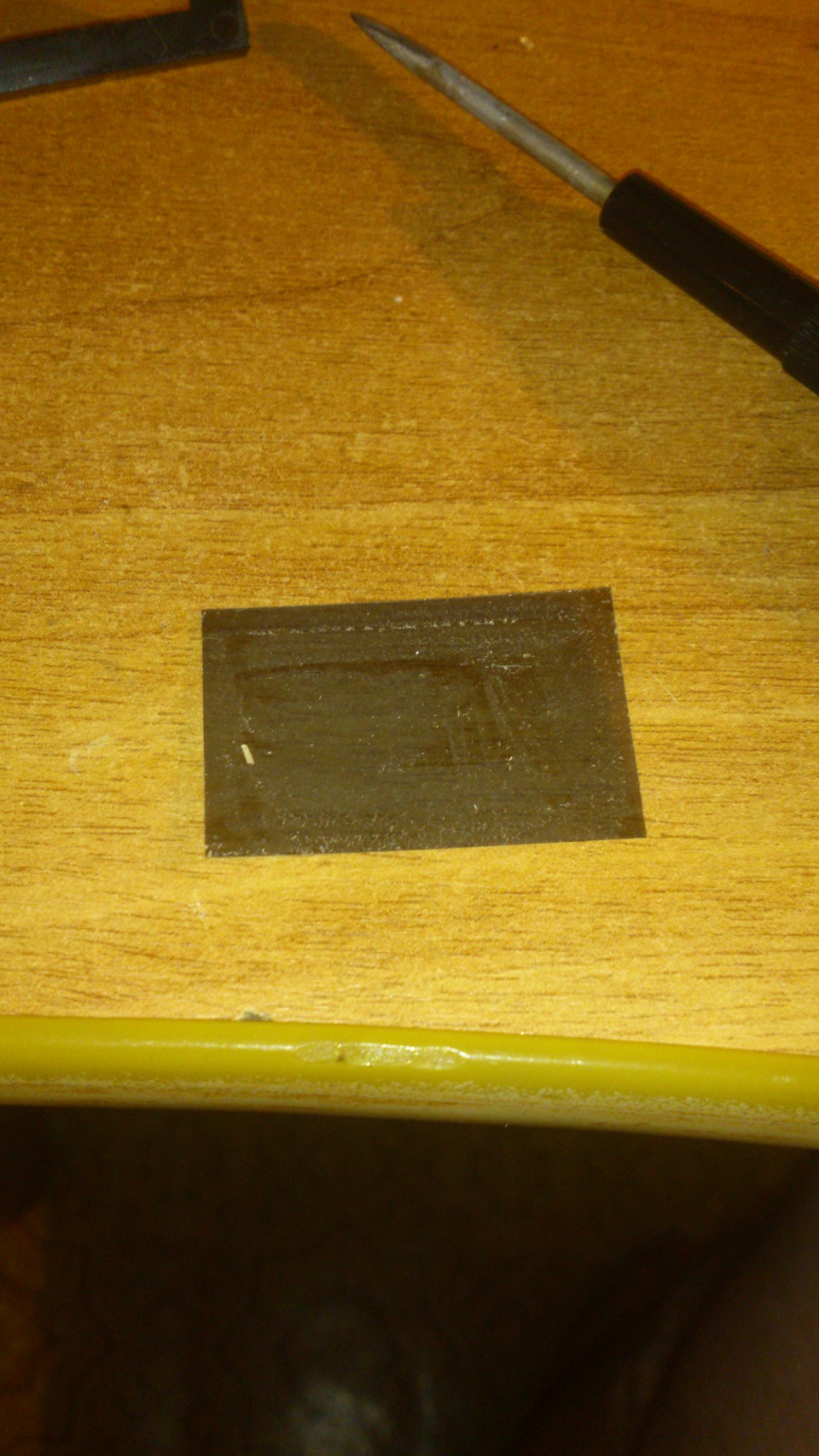

И пошёл резать её, подгонять под экран и снова смывать клей. На этот раз смывал только исключительно руками. И о чудо, клей был удалён и при этом на плёнке не осталось ни единой царапины. Круто! Положил её на дисплей, собрал всё на место и вижу хреновую картину — плёнка местами прилипла к экрану, а по краям наоборот отошла. Видок получился совсем не очень… И тут меня осенило — а дай-ка я попробую приклеить её, не смывая клей с плёнки! Вырезал новый кусок, подогнал под экран, всё протёр от пыли и давай наклеивать. И когда я закончил, моему удивлению не было предела — она приклеилась идеально, без единого пузырька! К слову, я неоднократно пытался приклеивать плёнку на экран смартфона, но ни разу не получалось, как я ни старался — постоянно оставалась куча пузырей. А тут раз — и готово! Повезло, не иначе ) Ну и смотрим, что из этого вышло:

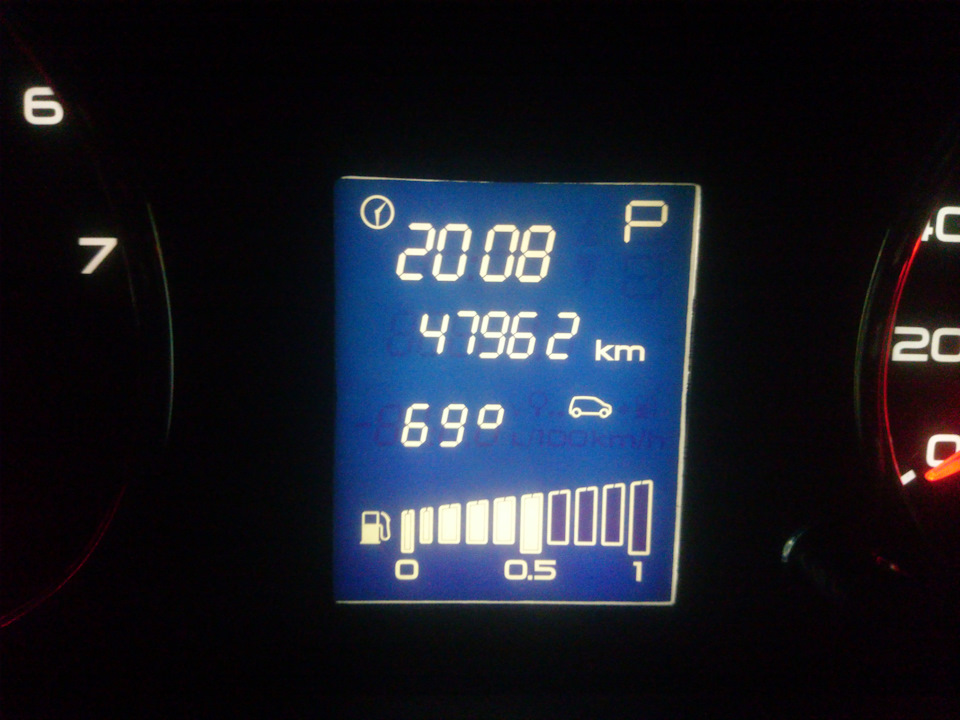

К сожалению, камера не передаст настоящий вид. Но поверьте, дисплей стал просто нереально красивым! Если не знать, то можно подумать, что так было с завода. Так что у кого ещё не сделана инверсия и кто сомневается, нужно это или нет — однозначно делайте, не пожалеете!
На этом всё, спасибо за внимание! Удачи на дорогах и до новых встреч!
Используйте настройки дисплея и размера текста на устройствах iPhone, iPad и iPod touch
С помощью функций универсального доступа ОС iOS для дисплея можно увеличивать текст, выделять его жирным шрифтом, увеличивать контрастность, применять светофильтры, использовать функцию «Смарт-инверсия», управлять функцией «Автояркость» и не только.
Функции универсального доступа для дисплея доступны на перечисленных ниже устройствах.
Включение инверсии цвета
Если вам удобнее просматривать объекты на темном фоне, воспользуйтесь средством «Инверсия цвета».
Чтобы использовать функцию «Инверсия цвета», откройте приложение «Настройки» и нажмите «Универсальный доступ» > «Дисплей и размер текста».
Смарт-инверсия
Эффект «Смарт-инверсия» обращает цвета на дисплее, за исключением цветов изображений, мультимедийных объектов и некоторых приложений, использующих темные цвета.
Классическая инверсия
Эффект «Классическая инверсия» обращает все цвета на дисплее.
Включение светофильтров
Если вы страдаете дальтонизмом или у вас есть другие проблемы со зрением, воспользуйтесь функцией «Светофильтры», которая скорректирует цветопередачу. Обратите внимание, что функция «Светофильтры» меняет цвета изображений и видеороликов, поэтому при необходимости ее можно отключить.
Откройте приложение «Настройки» и нажмите «Универсальный доступ» > «Дисплей и размер текста» > «Светофильтры». На экране будет отображено три примера цветовых пространств, чтобы помочь вам выбрать необходимый вариант. Смахните влево или вправо, чтобы найти наиболее подходящий фильтр.
На этом примере слева направо представлены карандаши в цветовой палитре от красного и желтого до фиолетового и коричневого.
Этот пример демонстрирует три столбца интенсивности цвета.
На этом примере изображены вертикальные линии на переменном цветовом фоне, служащие для выявления нарушения цветового восприятия. Выберите фильтр, показывающий всю линию.
Выбор фильтра
Включив светофильтры, можно выбрать один из четырех предварительно настроенных фильтров.
Настройка интенсивности цвета
Вы можете настраивать интенсивность любого светофильтра под себя. Увеличьте или уменьшите интенсивность фильтра с помощью ползунка «Интенсивность».
Настройка оттенка
Если вы страдаете чувствительностью к цвету или свету, нажмите «Оттенок», чтобы изменить цвет всего дисплея на устройстве iPhone, iPad или iPod touch. С помощью ползунков отрегулируйте цвет дисплея и интенсивность эффекта.
Дополнительные адаптации дисплея
Помимо инверсии цвета и наложения фильтров, на экране «Дисплей и цвет текста» можно найти следующие адаптации дисплея.
Ограничение частоты кадров
Для экранов iPad Pro (10,5 дюйма) или iPad Pro (12,9 дюйма, 2-го поколения) можно установить максимальную частоту в 60 кадров в секунду. Откройте приложение «Настройки». Нажмите «Универсальный доступ» > «Движение», затем включите «Ограничение частоты кадров».
Включение функций с помощью быстрых команд универсального доступа или Пункта управления
Инверсию цвета и светофильтры можно быстро включить или выключить с помощью быстрых команд универсального доступа. Узнайте, как использовать быстрые команды универсального доступа.
Инверсия экрана приборной панели
Инверсия экрана приборной панели
Собственно, с утреца пока ещё нету у меня на руках новой шкалы, решил я сделать инверсию, все таки думаю попробую, начал читать драйв, нашел статьи, и тут же приступил.
Приборку само собой уже всю раскурочил
1. Что нужно сделать, это отогнуть железные крепления которые держат экран

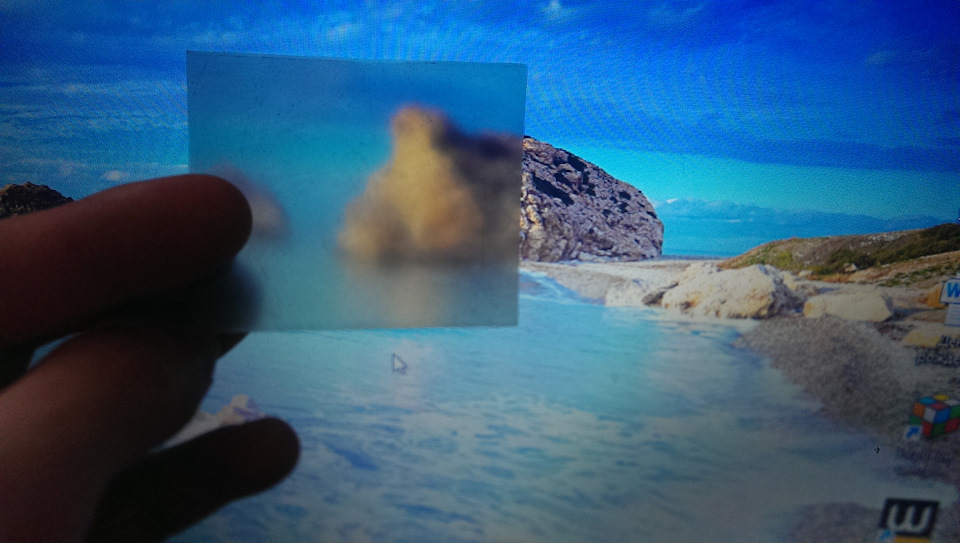

2. Достаем экран и начинаем отделать от него инверсионную пленку. Для этого поддеваем иголочкой акуратно с краю её, и начинаем по периметру проводить иголкой сближаясь к центру и отклеивая пленку. Очень акуратно нужно делать.
Счищаем клей с экрана и инверсионной пленки после того как отклеили её от экрана.
Если всё же порвали/сломали/порезали инверсионную пленку, то можно взять почти с любого гаджета у которого етсь ЖК дисплей.
Сразу скажу, что я первый дисплей сделал нормально, а вот во втором закосячил, перегрел феном и пленка свернулась
Пришлось искать экранчик от вазовской приборки, нашел от приоры, снял оттуда пленку и поставил.
3. После этого переворачиваем той сторой где мы уаляли клей, и приклеиваем другой стороной её к экрану, я лично приклеил на скотч двухсторонний узенькими полосачками к экранчику её.
4. Так же там есть светофильтр. Я полностью стер его от голубого цвета, и наклеил красную пленку туда, т.к. хотел цифры красным
Ну и собираем все в обратной последовательности, закрепляем обратно экран и подключаем.

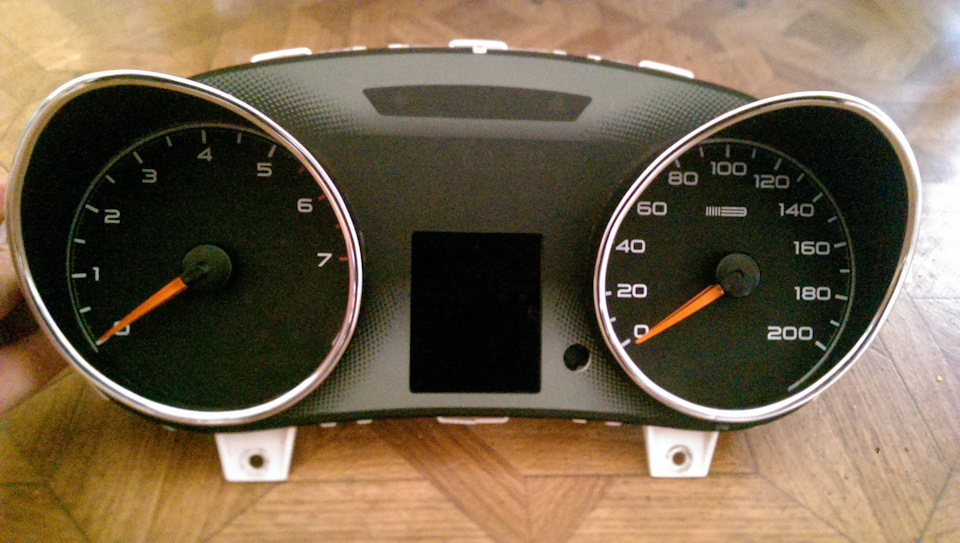

У меня получилось вот так.
Новости:
Автор Тема: Как сделать инверсию экрана одометра на шкоде тюнинг приборки (Прочитано 12528 раз)
Автор Тема: Как сделать инверсию экрана одометра на шкоде тюнинг приборки (Прочитано 12528 раз)0 Пользователей и 1 Гость просматривают эту тему.
Смотрите информацию Шкода Йети на нашем сайте.
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Какие светодиоды выбрать для подсветки панели приборов
Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:
Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).
Примерная разница в яркости светодиодов показана на фото:
Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.
Как изменить цвет подсветки комбинации приборов
1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.
2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.
Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.
Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:
3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.
Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
Подсветка приборов, изменение цвета подсветки
Итак собственно вот:
Пересветка салона Форд Фокус 2
(с рейсталинговой сонькой, приборкой, блоком климата)
Небольшое описание по пересветки различных элементов салона моего фокуса. В пересветки использовались обычнее светодиоды на ножках 3мм и SMD 3528, а также неизвестной маркировки (под цифрой 4 на последнем фото). Из данного описание можно до начала работ определиться с необходимым количеством, типом и цветом требуемых светодиодов, а также их расположение.
1. Панель приборов
Кружками обведены места установки диодов.
Расшифровка:
1. По два диода указателей поворота
2. Диод иммобилайзер
3. Диоды подсветки стрелок приборов (у спидометра и тахометра по 2 диода). Не забываем, что стрелки красные и работают как светофильтры.
4. Диоды подсветки шкал приборов.
5. Два диода сигнализаторов инф. сообщений (желтый и красный).
6. Группа диодов (12 шт.) подсветки дисплея БК.
7. Два диода «снежинки» (желтый и красный).
8. Задняя туманка.
9. Передняя туманка.
10. Габариты.
11. Дальний свет
12. Какая-то спираль
.
13. Круиз-контроль.
14. Высокие обороты двигателя.
15. Подушка безопасности.
16. Не пристегнутый ремень безопасности.
17. Ручник.
18. Аккумулятор.
19. Давление масла.
20. Check Engine.
21. Пустой бак.
22. ABS
23. ESP
24. Не распаянное место.
Использовал диоды SMD 3528. В подсветки дисплея БК можно использовать и простые диоды на ножках 3mm.
Под дисплеем БК есть светофильтр оранжевого цвета, соответственно для изменения подсветки его нужно снять. Сам дисплей имеет синюю поляризацию. Т.е. припаяв белые диоды получаем голубую подсветку с белыми буквами.
Стрелки выступают светофильтрами – соответственно меняя их цвет, можно получить в итоге черный.
Красная зона тахометра организована нанесением красного слоя на подложку.
Использованы диоды SMD 3528.
На верхней фото общий план, средняя с выпаянным дисплеем, ну и нижний с обозначением расположения диодов.
Диоды под цифрами лучше оставить без изменений, т.к. в кнопках опять же стоят светофильтры. 1 – красные, 2 – синие.
Что бы поменять диоды подсветки дисплея, последний надо выпаивать – в этом может возникнуть проблема.
3. Блок стеклоподъемников.
Использованы диоды SMD 3528.
Вся хитрость здесь в том, что диоды припаиваются с нижней стороны платы. За отсутствием таких диодов в продаже, у диодов 3528 просто аккуратно разгибал ноги и припаивал.
4. Блок света (с него все у меня началось)
Тут все просто. Используются обычнее светодиоды на ножках 3 мм. Диоды под цифрой 1 штатно не распаяны. Это диоды подсветки знаков противотуманных фар. Почему это так сделано – сие тайна великая. Как это сделать описано на форуме выше.
Использованы диоды SMD 3528.
Диоды под цифрами 1 и 2 – подсветки «трубок» прием и отбой соответственно. Небольшая хитрость в диодах подсветки диплея: они светят в торец дисплея (при вскрытие понятно будет о чем я). Опять же 3528, припаянные боком.
Ну отдельно крутилка соньки – теже SMD 3528
6. Кнопки
В регуляторах подогревов сидений используются простые диоды на ножках 3 мм по две шутки в каждом.
В кнопках обогревов стекла и кнопках стеклоподъемников пассажиров используются маленькие светодиоды указанные под цифрой 4 на фото ниже.
Фото светодиодов на фоне кнопки подогрева.
1 – диод из блока управления стеклоподъемниками на двери водителя
2 – диоды подсветки дисплея соньки
3 – диод с приборки
4 – диод из кнопок.
Данное описание в word`е одним файлом. > slil.ru
Щиток приборов калина тюнинг
Всем привет. Начинаем эпопею. Нашим подопытным путем щиток приборов Лада Калина из авто знакомой. Зеленый цвет приборов как-то уже начинает напрягать, поэтому его под снос, да здравствует приближение к инотазам) Погнали…

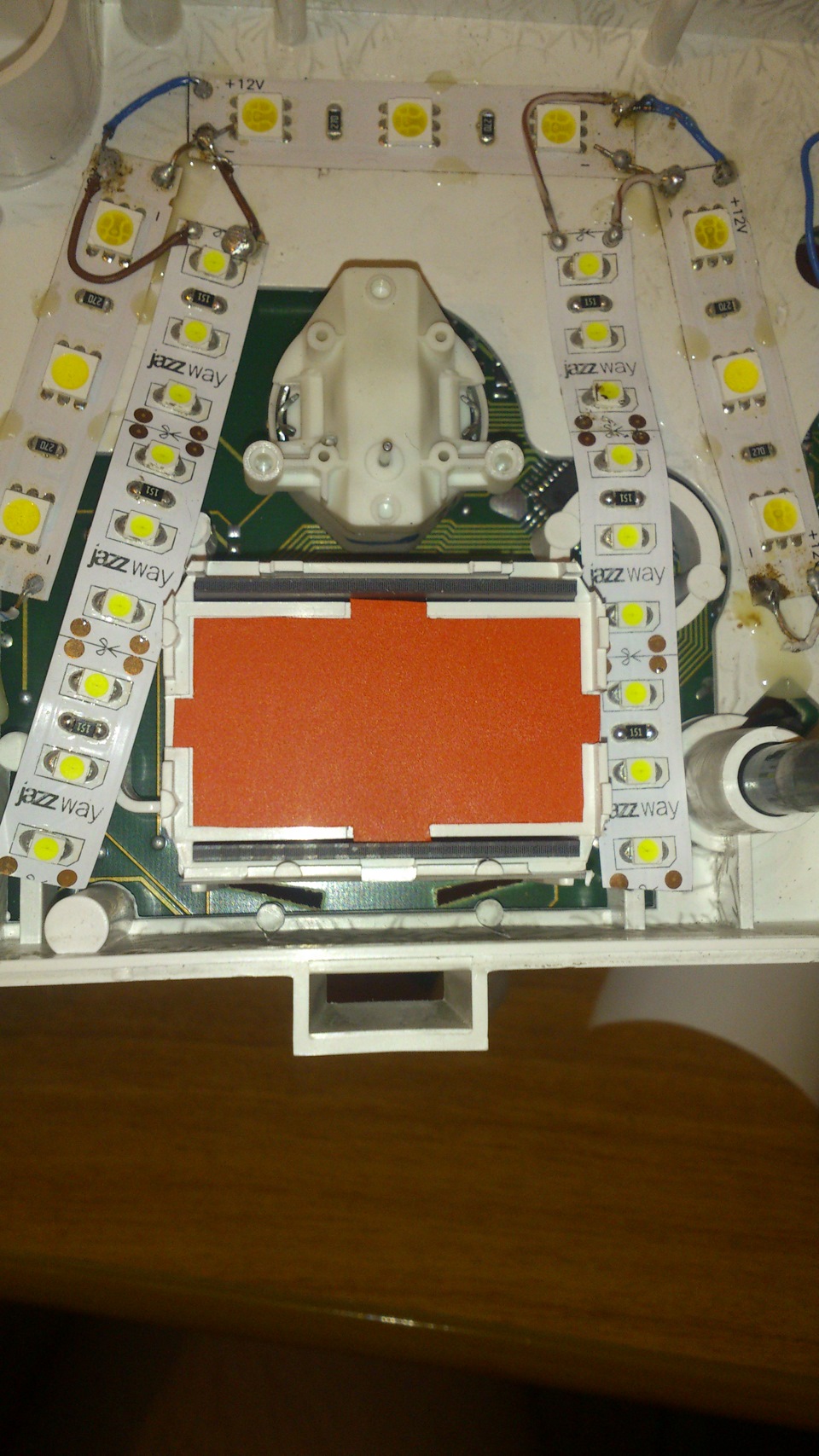

Что нам нужно: сам щиток приборов, светодиодная лента белого и синего свечения, провода, спирт или водка и конечно же ватные палочки)
1. Берем сам щиток, на обратной стороне видим 10 болтиков под шлицевую отвертку, откручиваем их.
2. Сняв заднюю крышку видим плату. на ней тоже имеются болтики: красные-держат светорассеиватель на лицевой стороне, на который наклеены шкалы; зеленые-держат корпус жк-экранчика. И голубым отмечены защелки прижимной пластины экрана.
3. Прежде чем открутить болты на предыдущем фото, снимает стрелки, тахо и спидометр против часовой крутим и тянем на себя, температуру и бенз по часовой тем же путем.
4. Откручиваем болты что были на плате и рассоединяем все по составляющим.
Электронная комбинация приборов flash x4 на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов с gps навигацией Итэлма на Лада Калина
Разъем комбинации приборов на Лада Приора, Калина, Калина 2
Полный комплект комбинации приборов с gps навигацией Ителма на Лада Калина
Электронная комбинация приборов gamma gf 822 на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов gamma gf 818 black на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов flash 2 на Лада Приора, Калина, ВАЗ 2110-2112
Комбинация приборов vdo k310 на ВАЗ 2110, 2111, 2112, Лада Калина
Электронная комбинация приборов gamma gf 819 black на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов gamma gf 822s на Лада Приора, Калина, ВАЗ 2110-2112
Программатор Гамма gf 910 для КП
Разъем (колодка) зеленый без проводов для комбинации приборов Лада Калина, Приора (норма)
Электронная комбинация приборов gamma gf 819 silver на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов flash x-104 на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов gamma gf 818 silver на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов gamma gf 619 на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов gamma gf 617 на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов flash 2 light на Лада Приора, Калина, ВАЗ 2110-2112
Электронная комбинация приборов gamma gf 821 на Лада Приора, Калина, ВАЗ 2110-2112
Провод подключения антенны к комбинации прибов с gps навигацией на Лада Калина, Приора
Чтобы оформить заказ по телефону:
Не нашли нужный товар?
Оформите индивидуальный заказ на него
Сіз Қазақстаннансыз ба?
Продолжая использовать сайт, вы соглашаетесь на сбор файлов cookie
Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.
Какие светодиоды выбрать для подсветки панели приборов
Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:
Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).
Примерная разница в яркости светодиодов показана на фото:
Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.
Как изменить цвет подсветки комбинации приборов
1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой – синие.
2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.
Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант – использовать светодиоды для стрелок нужного цвета.
Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:
3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.
Пересвет приборной панели своими руками
Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.
Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:
После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп – плюс):
Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины – это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.
Инверсия ЖК-экрана Лада ВАЗ 2114 2115
1. Отогнуть железные крепления, которые держат экран:
2. Достаем экран и начинаем отделать от него инверсионную пленку. Для этого поддеваем иголочкой акуратно с краю её, и начинаем по периметру проводить иголкой сближаясь к центру и отклеивая пленку. Очень акуратно нужно делать.
Счищаем клей с экрана и инверсионной пленки после того как отклеили её от экрана.
Если всё же порвали/сломали/порезали инверсионную пленку, то можно взять почти с любого гаджета у которого етсь ЖК дисплей. Сразу скажу, что я первый дисплей сделал нормально, а вот во втором закосячил, перегрел феном и пленка свернулась Пришлось искать экранчик от вазовской приборки, нашел от приоры, снял оттуда пленку и поставил.
3. После этого переворачиваем той сторой где мы уаляли клей, и приклеиваем другой стороной её к экрану, я лично приклеил на скотч двухсторонний узенькими полосачками к экранчику её.
4. Так же там есть светофильтр. Я полностью стер его от голубого цвета, и наклеил красную пленку туда, т.к. хотел цифры красным
Ну и собираем все в обратной последовательности, закрепляем обратно экран и подключаем:
