Как сделать искусственную молнию
Устройство создания искусственной молнии
Устройство создания искусственной молнии основано на создании при искровом пробое сверхмощного узконаправленного излучения, которое распространяется в свободном пространстве со скоростью света. Это достигается следующим способом: на коронирующий электрод с сверхмощного источника, в импульсном или непрерывном режиме, подается высоковольтное напряжение, одновременно подается высоковольтное напряжение одинаковой полярностью и на ускоряющие электроды, между коронирующим и не коронирующим электродами образуется сверхмощный поток электрически заряженных частиц, которые сжатые магнитным полем соленоида движутся по магнитным силовым линиям к первому ускоряющему электроду, но под воздействием его потенциала коронарный поток заряженных частиц сжимается, сформировав ускоряющее узконаправленное излучение, выходит в свободное пространство искусственно созданная молния. Для охлаждения коронирующего и не коронирующего электродов из системы охлаждения введен газ гелий. Изобретение позволяет использовать мощные источники напряжения для создания искусственной молнии. 1 ил.
Известны устройства (авт. св. SU 577596, кл. H 01 T 19/00). Данное устройство предназначено для получения ионизации воздуха с помощью коронного разряда. Данным устройством не возможно получить искусственную молнию, так как его конструктивные и технологические особенности предназначены для использования маломощного источника напряжения.
Известно устройство (авт. св. SU 1046817 A, кл. H 01 T 19/00). Устройство для создания коронного разряда, которое предназначено для обработки поверхности материала из полимеров и других химических изделий, с целью повышения адгезии. Данным устройством невозможно получение искусственной молнии, поскольку в нем отсутствуют магнитное поле соленоида, с помощью которого возможен перенос электрических заряженных частиц, а также отсутствие ускоряющих электродов, повышающих энергию выхода электрических частиц.
Устройство может располагаться на летательных аппаратах, так и наземных комплексах. Изобретение может быть использовано в горнорудных и других работах.
На чертеже показана коронарная пушка, устройство для создания искусственной молнии, ее корпус 1 из токопроводящего не магнитного материала, соединенный электрически с земляной шиной 14, конструктивно выполнен в виде усеченного конуса УК, его широкая сторона переходит плавно из конусообразного в цилиндрический вид.
С узкой стороны УК, симметрично установлен коронирующий электрод 2, выполненный в виде полой герметичной трубы, к которому подведены от системы охлаждения 13 газ гелий через разъем 18 и импульсное сверхмощное высоковольтное напряжение от источника 9, разделенный диэлектриком 4, с не коронирующим электродом 3, который соединен с корпусом 1. Во внутреннюю полость корпуса 1 введены конусообразные ускоряющие электроды 5, 6, 7, конструктивно повторяют форму корпуса 1, разделенные между собой и корпусом 1, диэлектриком 8, подключенные к источнику постоянного высоковольтного напряжения 10. На участке коронирующего 2 и не коронирующего 3 электродов, с внешней стороны корпуса 1 установлен соленоид 11, подключенный к источнику постоянного тока 12. Между коронирующим и не коронирующим электродами 2 и 3 выдерживается промежуток, равный 0,7-1 мм. Устройство также содержит источник 12 постоянного тока соленоида, систему управления 15, источник формирования импульсного сигнала 16, источник модулированного сигнала 17.
Принцип работы предлагаемого устройства основан на создании при искровом пробое сверхмощного узконаправленного излучения или искусственной молнии, которая распространяется в свободном пространстве со скоростью света.
Это достигается следующим образом. В зависимости от дальности нахождения объекта, предназначенного для поражения искусственной молнией, с системы управления 15 поступает команда на подачу системы обеспечения и выполнения заданной программы. Для этого, на коронирующий электрод 2 на разъем 18 с системы охлаждения 13 поступает газ гелий. Затем с источника 16, где формируется импульсный режим, на источник 9 подается управляющее напряжение одновременно на него же с источника 17 поступает управляющее напряжение, модулированное частотой _f1_ (частота f1 зашифрована), в результате сформированное импульсное сверхмощное высоковольтное напряжение, модулированное частотой, поступает на коронирующий электрод 2, одновременно с источника 10, на ускоряющие и фокусирующие электроды 5, 6, 7, подается постоянное, регулируемое, то есть различное по амплитуде высоковольтное напряжение, одной полярности с выходным напряжением источника 9, в промежутке коронирующего 2 и не коронирующего электродов 3 образуется сверхмощный коронный разряд, в результате которого образовался коронный поток, сжатый магнитным полем соленоида 11, движется по магнитным силовым линиям к ускоряющему электроду 5, но под воздействием его электрических силовых линий фокусируются, получает дополнительную энергию, переходят на второй участок ускоряющего электрода. А так как ускоряющие электроды 5, 6, 7, конструктивно выполнены в виде УК повторяющие конструкцию корпуса 1, то электрические силовые линии, перпендикулярные к из поверхности, направлены под углом к коронному потоку, образованному из коронного разряда, дополнительно сжимают и усиливают его, выталкивают с одного участка к другому, что позволяет развить сверхмощную энергию по закону кулоновских сил, тем самым сформированное каждым участком ускоряющих электродов, узконаправленное излучение, выходит из устройства в свободное пространство искусственно созданной молнией.
Устройство для получения излучения коронным разрядом, содержащее корпус, коронирующий и не коронирующий электроды, источник высоковольтного напряжения, источник постоянного тока, соленоид, отличающееся тем, что для получения искусственной молнии на коронирующий электрод подается газ гелий из системы охлаждения и в импульсном режиме сверхмощное высоковольтное напряжение, модулированное частотой f1, в промежутке между коронирующим и не коронирующим электродами образуется сверхмощный коронный разряд, сжатый магнитным полем соленоида, подключенного к источнику постоянного тока, движущийся к ускоряющим фокусирующим электродам, выполненным в виде усеченного конуса, разделенным между собой и корпусом диэлектриком и совпадающие по форме с корпусом устройства, на которые подается постоянное высоковольтное регулируемое напряжение, по полярности соответствующее сверхмощному высоковольтному напряжению с образованием электрических силовых линий, перпендикулярных к поверхности усеченного конуса.
Лабораторные опыты с атмосферным электричеством позволяют узнать много, но загадки все ещё остаются.

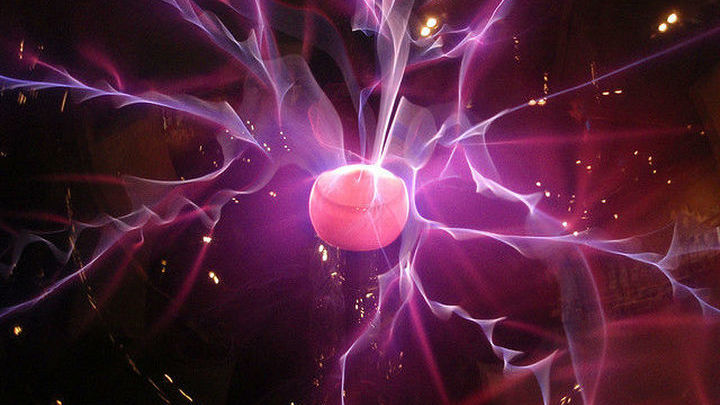

Плазменная лампа Николы Теслы не может считаться моделью шаровой молнии, хотя изобретателем наверняка двигал интерес к этому странному атмосферному явлению.
Оказалось, что холодная плазма в разреженной среде при наличии быстропеременного электрического поля имеет к нему мало отношения.
В Петербургском институте ядерной физики уже несколько лет существует мастерская шаровых молний. Тут была придумана и создана небольшая установка, с достаточной точностью воспроизводящая природный процесс рождения молний на влажной поверхности: тут есть медный ввод, играющий роль громоотвода, кварцевая трубочка с электродом, открытая поверхность водопроводной воды.
В роли громового облака выступает батарея конденсаторов на 600 мкФ, которую можно заряжать до 5,5 кВ. Это серьезное напряжение — малейшая неосторожность при работе с ним грозит смертельной опасностью.
Она была подробно описана в институтском препринте от 24 марта 2004 года. Вода в полиэтиленовой чашке должна быть заземлена, для этого на дно положен медный кольцевой электрод. Он соединен изолированной медной шиной с землей. Положительный полюс конденсаторной батареи тоже заземлен.
От медного ввода хорошо изолированная шина ведёт к центральному электроду. Это цилиндрик из железа, алюминия или меди, диаметром 5–6 мм, который плотно окружен трубочкой из кварцевого стекла. Она возвышается над поверхностью воды на 2–3 мм, сам электрод опущен вниз на 3–4 мм. Образуется цилиндрическая ямка, куда можно капнуть каплю воды. Конец медного провода от отрицательного полюса конденсаторной батареи нужно закрепить на длинной эбонитовой ручке.
Если быстро коснуться этим разрядником медного ввода, то из центрального электрода с хлопком вылетит плазменная струя, от которой отделится и поплывет в воздухе шаровой плазмоид. Цвет его будет разным: с железного электрода сорвется яркий белёсый плазмоид, с медного — зеленый, а с алюминиевого электрода — белый с красноватым отливом: такие плазмоиды видят летчики, когда в самолет ударяет молния.
Чтобы получить настоящую шаровую молнию, нужно вставить в кварцевую трубку цилиндрик из пористого угля. Такие угли используют при дуговом спектральном анализе. Пористый уголь можно пропитать разными растворами и суспензиями.
Если нанести на электрод водную вытяжку из почвы, с органикой, частичками угля и глины, то при разряде из электрода вылетит классическая шаровая молния «апельсинового» цвета. Правда, проживет она не дольше секунды, но этого достаточно, чтобы рассмотреть её во всех деталях и полюбоваться ею.
Получение настоящих шаровых молний — дело нетрудное. Нужна линейная молния, бьющая в некое подобие громоотвода, и сырой воздух.
Для того, чтобы изучать свойства шаровых молний, нам приходилось изготавливать их тысячами.
Прежде всего, электрические измерения показали, что шаровая молния — это, действительно, автономное образование: ток в разрядном контуре исчезает через десятую долю секунды, потом молния свободно движется и светится за счет аккумулированной энергии.
Молния, кстати, не намного горячее огурца на грядке. Этот парадокс связан с особым состоянием ионов в керне шаровой молнии. Каждый возникший при разряде ион сразу гидратируется — во влажном воздухе его плотно окружают молекулы воды. Разноименные ионы притягиваются друг к другу, но молекулы воды мешают им сблизиться. Возникает особое состояние вещества — гидратированные кластеры.
Компьютерное моделирование показало, что в гидратированной плазме скорость рекомбинации ионов резко замедляется. Если в «сухой» плазме она происходит за миллиардную долю секунды, то у ионов, законсервированных в кластере, рекомбинация затягивается на десятки и сотни секунд. В течение этого времени молния будет светиться.
В керне шаровой молнии гидратированные кластеры с большим дипольным моментом образуют цепочечные и фрактальные структуры. Клуб теплого, влажного воздуха может аккумулировать громадную энергию, до килоджоуля на литр, если получит её при разряде в виде разобщенных ионов разного знака.
Таким образом, загадку шаровых молний можно считать разгаданной. А ведь ещё совсем недавно она занимала свое место среди загадок природы, обсуждаемых на телевидении и в печати, где-то рядом с НЛО, Тунгусским метеоритом и Бермудским треугольником.
И это неудивительно. Миф о шаровой молнии кормит уже не одно поколение журналистов и ученых.
Заявлен новый способ создания искусственной шаровой молнии
Шаровая молния ≈ наверное, самое загадочное явление в природе, если оно вообще существует
(фото Joel Kramer/Flickr).
Шаровые молнии ≈ одно из таких явлений, о котором все слышали, но никто не видел
(иллюстрация Wikimedia Commons).
Шаровая молния — явление настолько редкое и загадочное, что до сих пор не имеет внятного научного объяснения.
Все описания основываются лишь на недостоверных свидетельствах очевидцев. Они утверждают, что она выходит из облаков и передвигается по удивительной траектории, будто живое существо, может просачиваться сквозь кору деревьев, стены домов и прочие предметы, и взрывается при малейшем шорохе вблизи.
Единственная удовлетворительная теория, объясняющая это явление, была предложена в 2010 году специалистами из университета Инсбрука (Universität Innsbruck): они утверждали, что это не более чем галлюцинация, вызванная воздействием магнитных полей обычных молний с повторяющимися разрядами на нейроны зрительной коры головного мозга.
Но физики до сих пор не могут принять эту версию как основную. Ещё в конце 19 века знаменитый учёный и изобретатель Никола Тесла проводил свои опыты по созданию искусственной шаровой молнии в лабораторных условиях. Ходят слухи, что он производил светящиеся шары, которые не исчезали на протяжении нескольких минут, и держал их в руках, играя с ними, словно с обычными мячиками.
Впрочем, как и явление шаровой молнии, личность Теслы окутана ореолом таинственности, и утверждать наверняка, что такие опыты проводились и были успешны, невозможно. К тому же, сам учёный не посчитал нужным как-либо засвидетельствовать происходящее в его лаборатории.
Эксперименты по воссозданию шаровых молний проводятся по сей день, и на этот раз команда учёных из Академии ВВС США (US Air Force Academy) представила описание своего исследования, в ходе которого они получили искусственную шаровую молнию с относительно продолжительным сроком жизни.
Судя по результатам работы, которые команда физиков описала в статье, вышедшей недавно в издании Journal of Physical Chemistry, им удалось получить светящийся сгусток плазмы из специального химического раствора и удержать его на протяжении полсекунды.
«Люди называют шаровой молнией то, что не подходит под определение обычной или чёточной молнии, огней святого Эльма или полярного сияния. К тому же, она, скорее всего, не одно явление, а несколько схожих внешне», — говорит ведущий автор исследования Майк Линдсей (Mike Lindsay).
Предыдущие методы получения искусственных шаровых молний базировались на генерации тлеющего разряда в плазме над раствором электролита. В данном исследовании физики применяли те же технологии, но пытались различными способами модифицировать методику, чтобы продлить срок существования горящего шара.
«Я не думаю, что то, что мы получили можно с уверенностью назвать молнией. Даже несмотря на то, что начальные стадии электрического разряда, производящего наш плазмоид, во многим схожи с молнией. Но это всего лишь электрические дуги — в данном случае, на поверхности раствора электролита, из которого затем выходит плазмоид», — рассказывает Линдсей.
Во время проведения этого опыта по обычной технологии, исследователи снимали происходящее на высокоскоростную камеру, инфракрасные детекторы и приборы для измерения плотности сгустка.
Впоследствии они заметили, что если повысить кислотность раствора электролита, то плазмоид протянет подольше и, соответственно, будет больше времени на изучение его свойств.
Пока что искусственная шаровая молния существовала не более полсекунды, но за это время физики успели определить, что она состоит из молекул воды и углекислого газа, а также некоторых других веществ, идентифицировать которые пока не удалось.
И всё же, несмотря на определённые успехи, исследователи сомневаются, что то, что им удалось создать, действительно является шаровой молнией или же её искусственным аналогом. Но и утверждать обратного они не могут, ведь нет никаких подтверждений, что такое явление вообще существует в природе.
