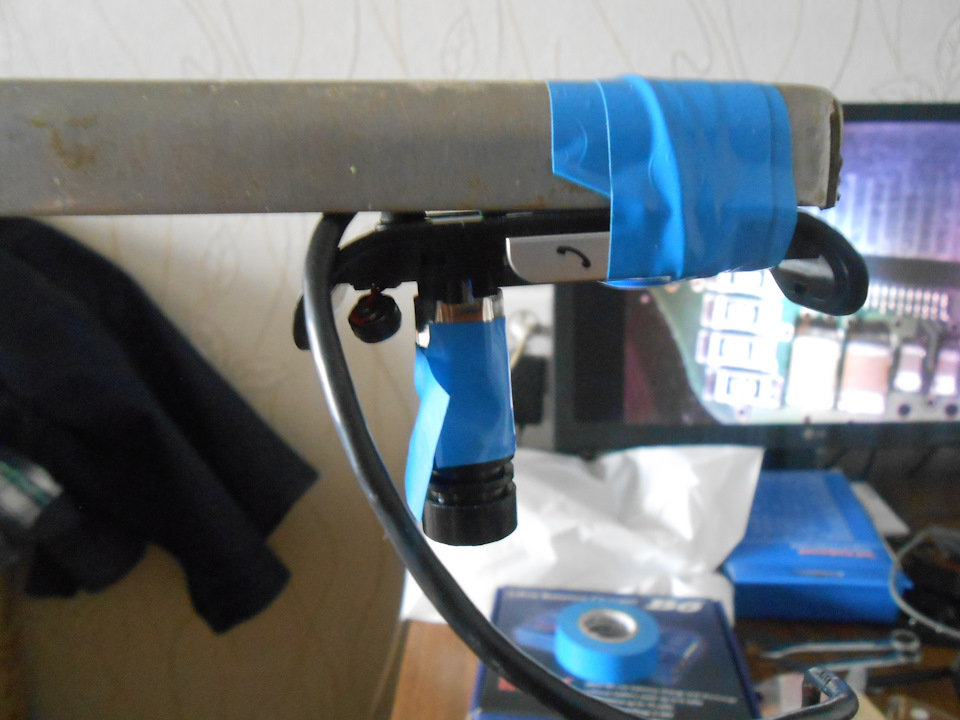

озаботился созданием микроскопа для пайки и работы с мелочёвкой. за основу была взята вэб камера(выменянная за шоколадку-0,3 Мп вроде). в качестве объектива применён объектив от старого сканера. подвижный переходник(камера-объектив) изготовлен из обрезков трубок зонтика. пока всё работает на синей изоленте. результаты есть, но надо сделать механизм наведения резкости, штатив и подсветку.
Комментарии 50
а что за старый сканер?
планшетный А4(вроде хулит пакард)
такой валяеца, где выкавыривать глазок?
там внутри. перед ПЗС матрицей.
воткни диод для подсветки
варианты подсветки рассматриваются
я эндоскоп из вебки сделал, подсветку туда воткнул. от телефона «фонарик — диод»

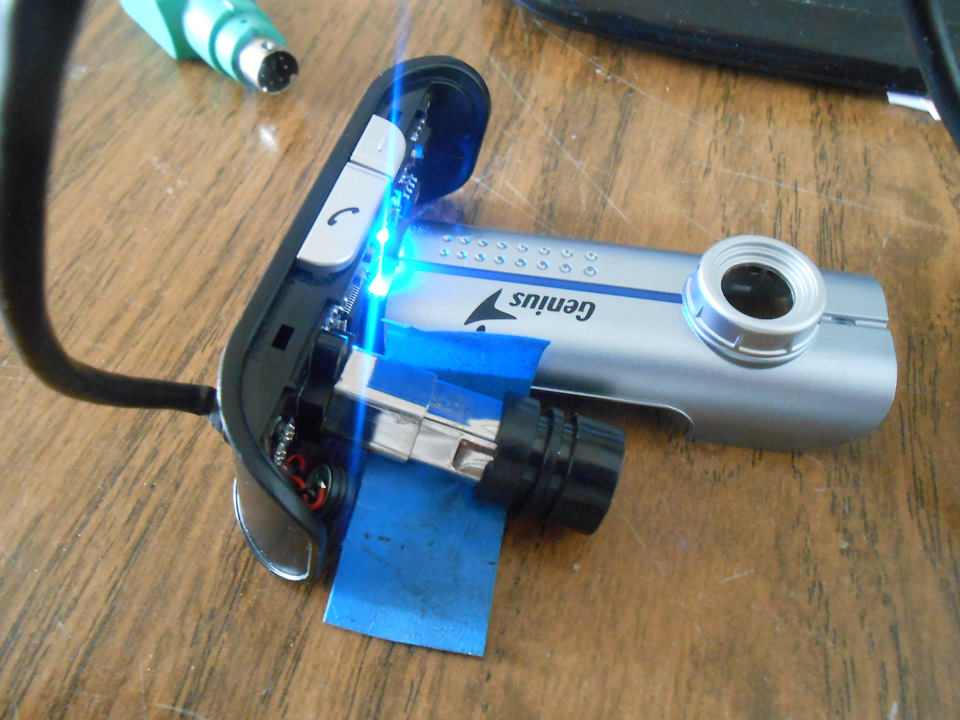

Давно использую камеру А4Teck 0.3МП. Линзу на ней отрегулировал и запросто отремонтировал расшатанный ЮСБ разъем смартфона. Только я считаю такое большое расстояние до рабочего участка не нужно, и камера должна под углом «смотреть» на место пайки. А если по вертикали — паяльник будет загораживать место пайки. Длинная стойка может вибрировать сильно, и изображение может скакать. Коротка гибкая стойка рулит.
про угол просмотра уже думал. стойку пока не изобрёл-шпилька пока экспериментальная.
На моей камере был зеленый светодиод. Я его заменил на яркий белый — получилась подсветка в одном корпусе с камерой.
подсветку буду колхозить отдельно.
какой программой смотришь?
Просто надо побольше синей изоленты…
Что за объектив, от какого сканера?
старый планшетный сканер А4.
Хрен с ней, с изолентой — главное, работает)
На Али можно за смешные деньги купить готовый usb-эндоскоп. И подключать его хоть к ноутбуку, хоть к смартфону
пользовался смешным микроскопом за смешные деньги-не устраивает. то устройство не позволяет работать при увеличении-нет расстояния от объектива до предмета.
Я не за микроскоп, а за эндоскоп говорил.Там как раз искомое расстояние есть.
в эндоскопе расстояние около 5-7 см(если не ошибаюсь).
Да, что-то около того
в расстояние 5-7 см никакой инструмент не поместиться(свобода манипуляций мала), да и увеличение у эндоскопа вроде нет.
Интересная модель микроскопа, тоже думаю себе сделать что-то подобное. Объектив от зенита-е есть и вебка логитеч с615 нехватает только синей изоленты и времени).
ещё понадобиться фотоувеличитель-штативом будет.
Фотоувеличитель есть но помню где он лежит, от отца остался. В кладовочке разбирался много чего интереснооо нашел, раньше даже не думал что мне это пригодится в будущем.
тем про мелкоскоп из увеличителя в интернете полно.
Почитаю, конечно. Спасибо за советы.
немного знал про оптику(курс физики из школы). про объектив догадывался-интернет догадки подтвердил. родной объектив убрал.
Настройки Adblock посмотрите-при блокировке рекламы нет создания записи.

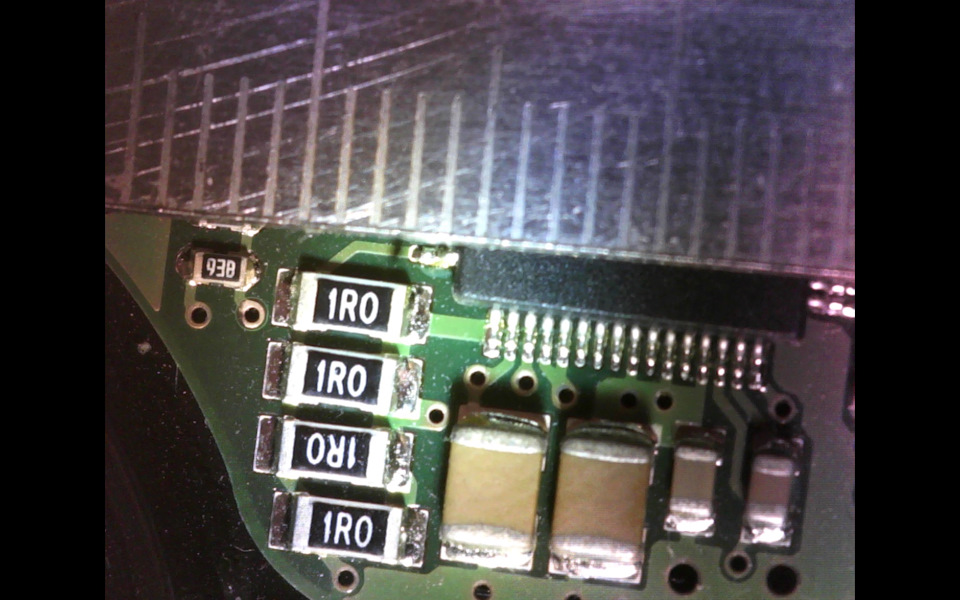

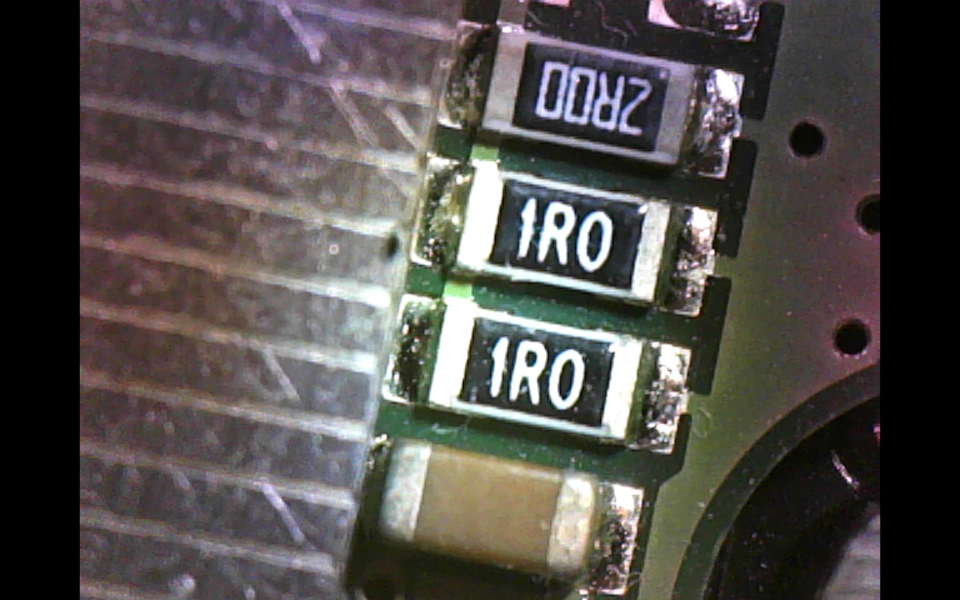

просто ох.етительно с 30 см получить такую картинку!
До объектива как допёр? Тыкал всё что есть или знал что подойдёт?
а родной объектив с камеры свинтил или оставил?
я вот тоже хотел запись тут выложить, а у меня кнопки «создать запись » нет, не подскажете?
А вообще мобильник к штативу прикрутить, картинка будет лучше
попробуйте. но я вас огорчу-никакой мобильник не даст увеличение 10-х и более без дополнительной оптики(цифровой зум не в счёт). да и с применением оптики(в продаже есть для макросъёмки) расстояние до объекта будет небольшим. изображение будет только на мобильнике, а надо на мониторе(есть конечно миракаст для телевизора). нет под рукой свободного мобильника, оптики, телевизора с мирокастом. делаю из палок и изоленты.
А чем не устраивает цифровой зум? Если камера допустим на 8 МП макро сьемка и дисплей над руками, очень даже не плохо должно получится.
у меня очки для чтения +2- что я в мобильнике увижу? диоптрийной поправки на мониторе мобильника нет.
Я не против этого изобретения, посто предложил свой вариант микроскопа, да и куча приложений для этого на плеймаркете.
тут вся проблема получить большое расстояние от объектива до стола для удобства работы под увеличением. ну и конечно севшее
с возрастом зрение( в возрасте школьника легко ремонтировал наручные часы без оптических приборов).
А чем не устраивает цифровой зум? Если камера допустим на 8 МП макро сьемка и дисплей над руками, очень даже не плохо должно получится.
Все это хорошо. Могут быть тысячи вариантов. Планшет + призма (+ mhl). Но без ручного управления фокусом ничего хорошего не получится. Попаяйте раза три оторванную переходную площадку,
поищите трещинку (особенно, когда ее там нет⚠️) и сами поймете.
попробуйте. но я вас огорчу-никакой мобильник не даст увеличение 10-х и более без дополнительной оптики(цифровой зум не в счёт). да и с применением оптики(в продаже есть для макросъёмки) расстояние до объекта будет небольшим. изображение будет только на мобильнике, а надо на мониторе(есть конечно миракаст для телевизора). нет под рукой свободного мобильника, оптики, телевизора с мирокастом. делаю из палок и изоленты.
«делаю из палок и изоленты.»
Не соблюдена методика, не хватает одного очень важного элемента💩
никогда не любил методик, а тем более их соблюдать.
Микроскоп своими руками – пошаговая инструкция как сделать самодельное устройство для пайки
Микроскоп нужен не только для изучения окружающего мира и предметов, хотя это так интересно! Иногда это просто необходимая вещь, которая облегчит ремонт аппаратуры, поможет сделать аккуратные спайки, не ошибиться с креплением миниатюрных деталей и их точным местом. Но необязательно приобретать дорогостоящий агрегат. Есть прекрасные альтернативы. Из чего можно сделать микроскоп в домашних условиях?
Краткое содержимое статьи:
Микроскоп из фотоаппарата
Один из самых простых и доступных способов, но при наличии всего необходимого. Понадобится фотоаппарат с объективом 400 мм, 17 мм. Ничего разбирать и вынимать не нужно, камера останется рабочей.
Фокусируем, фотографируем исследуемый предмет в увеличенном состоянии. Фото с такого самодельного микроскопа получается достаточно четким, прибор может увеличить волос или шерсть, чешуйку лука. Больше подходит для развлечения.
Микроскоп из мобильного телефона
Второй упрощенный способ изготовления альтернативного микроскопа. Нужен любой телефон с камерой, лучше без автоматического фокуса. Дополнительно понадобится линза от маленькой лазерной указки. Она обычно небольшая, редко превышает 6 мм. Важно не поцарапать.
Фиксируем изъятую линзу на глазке фотокамеры выпуклой стороной наружу. Прижимаем пинцетом, расправляем, можно по краям сделать оправу из кусочка фольги. Она удержит маленькое стеклышко. Наводим камеру с линзой на предмет, смотрим на экран телефона. Можно просто наблюдать или сделать электронный снимок.
Если на данный момент нет под рукой лазерной указки, то таким же способом можно использовать прицел от детской игрушки с лазерным лучом, нужно само стеклышко.
Микроскоп из веб-камеры
Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.
Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.
Для усовершенствования домашнего микроскопа можно соорудить подвижной механизм. Для него отлично подойдет старый флопповод. Это когда-то используемое устройство для дискет. Его нужно разобрать, вынуть устройство, которое двигало считывающую головку.
По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.
Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.

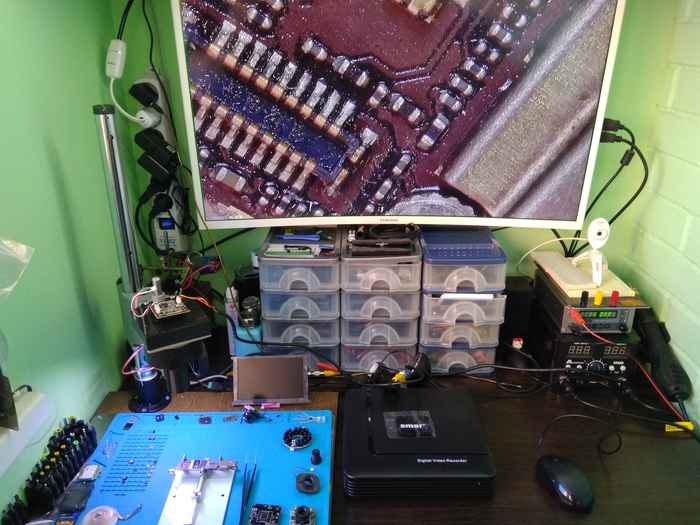

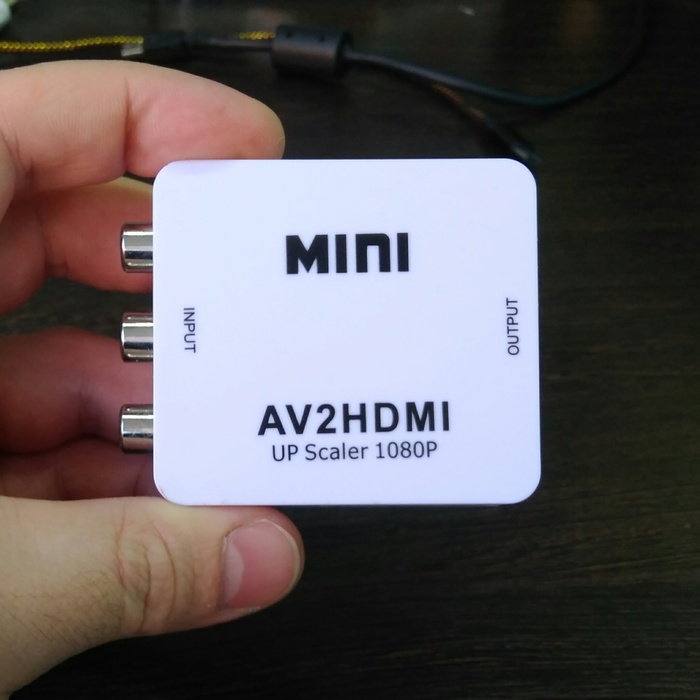

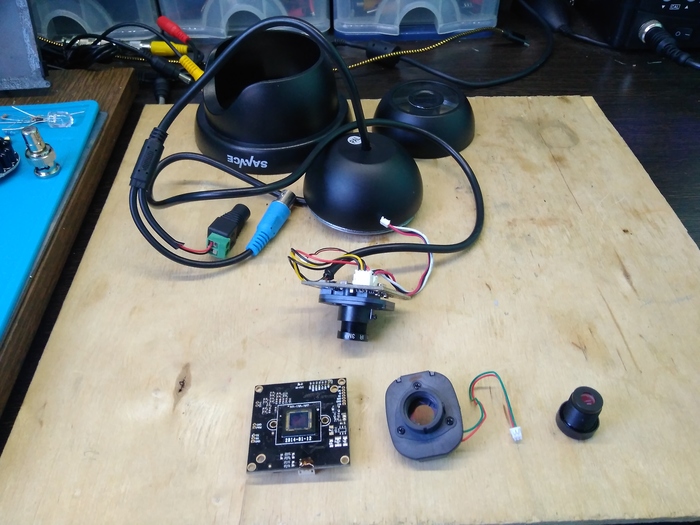

Картинку с камер я буду выводить на 32′ FullHD монитор, рассматривать под микроскопом будем разъем подключения шлейфа кнопки вкл/выкл iPhone 5s. Начнём!

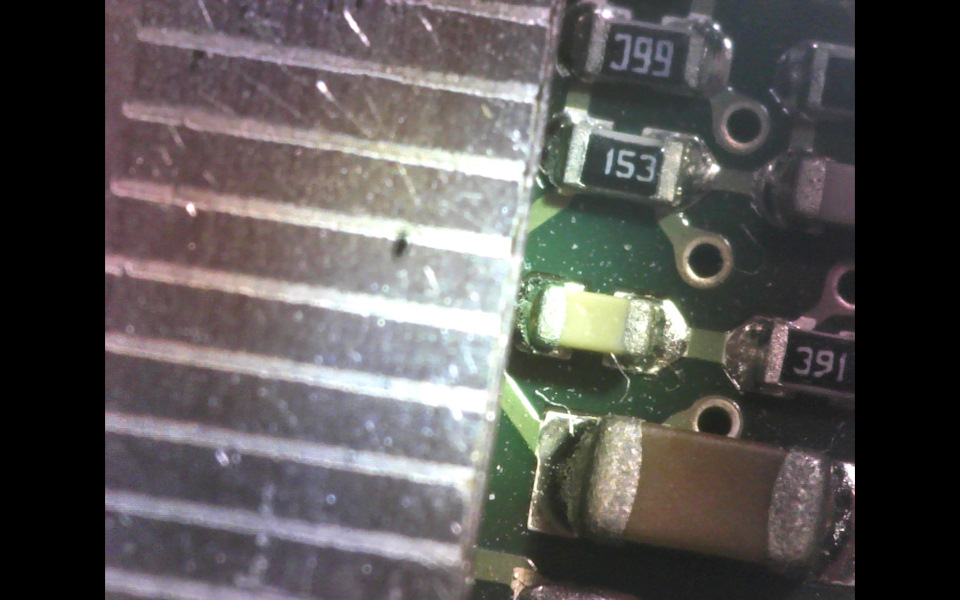

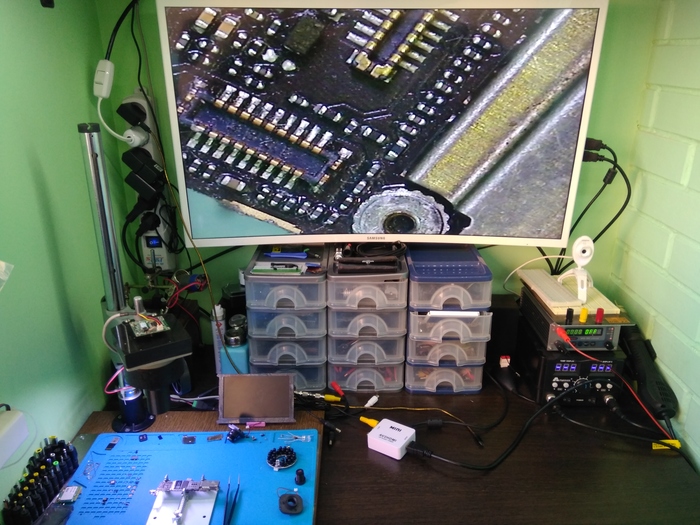

Пример картинки с аналоговой камеры.
2) AHD, TVI или CVI камера. Имеют более высокое разрешение чем у аналоговой камеры, для подключения к монитору понадобится видеорегистратор или специальный конвертор. Как показала практика задержка минимальная и работать вполне комфортно.
Преимущества: низкая цена, высокое разрешение.
Недостатки: необходимость в дополнительном оборудовании, более низкая скорость работы чем у аналоговой камеры.

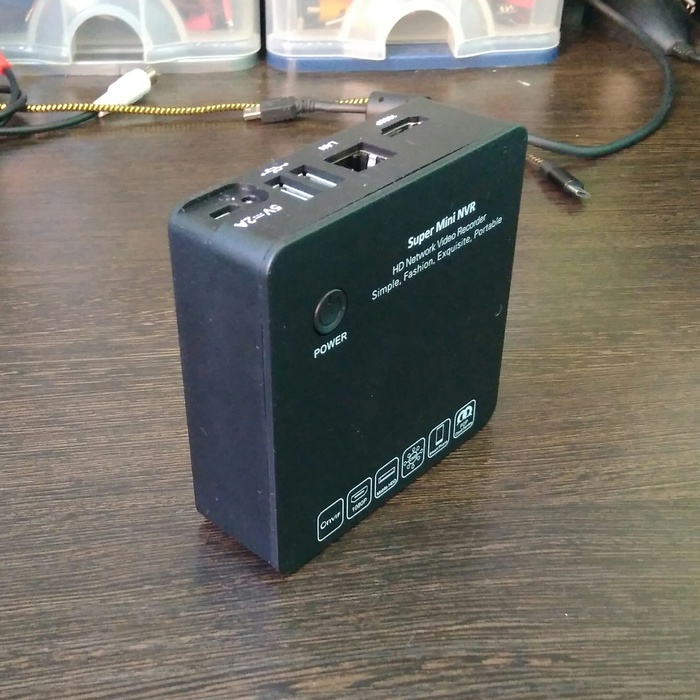

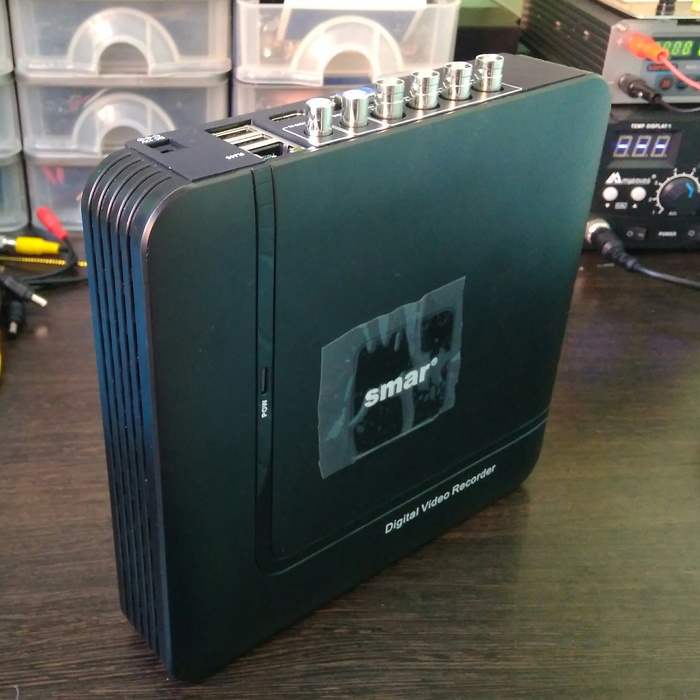

Подключать AHD камеру к монитору я буду через вот этот видеорегистратор. Самый обычный 4-х канальный, мультиформатный видеорегистратор для видеонаблюдения

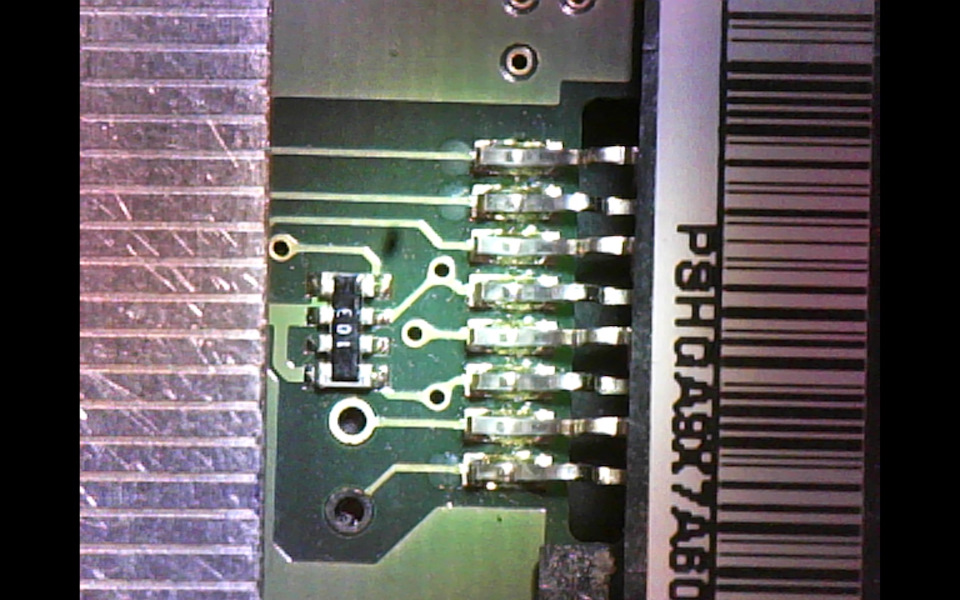

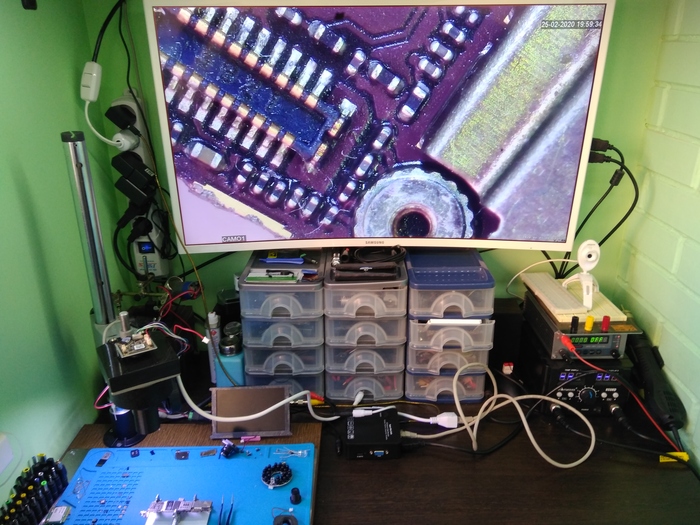

Пример картинки с AHD камеры
3) IP-камера. Это по сути маленький компьютер, который способен выдавать видеосигнал в компьютерную сеть. Для подключения к монитору, нам так же как и с AHD камерой понадобится видеорегистратор. Напрямую подключить камеру к монитору не получится.
Преимущества: самая лучшая картинка
Недостатки: высокая цена, сложность в подключении, большая задержка видео.
Пример картинки с IP камеры.
Вывод: на мой взгляд, самый оптимальный вариант это аналоговая камера, пускай не самое лучшее разрешение картинки, но ни каких задержек видео и заморочек с выводом изображения на дисплей
Найдены возможные дубликаты
Сообщество Ремонтёров
5.2K поста 32.9K подписчика
Правила сообщества
Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont
К публикации допускаются только тематические статьи с тегом «Ремонт техники».
В сообществе строго запрещено и карается баном всего две вещи:
В остальном действуют базовые правила Пикабу.
Хорошая бленда на объективе получилась, то что надо! 🙂
Подскажите: какой кратности получается увеличение в такой сборке?
Шлейф от экшн-камеры (или подобное) возможно отремонтировать под таким прибором?
Буду благодарен. И примерный его реальный размер, если не сложно.

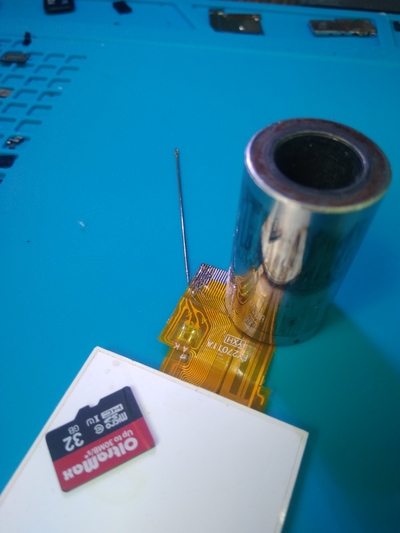

Этот шлейф что я первое ремонтировпл на этом микроскопе. Шлейф ремонтировал первый раз.

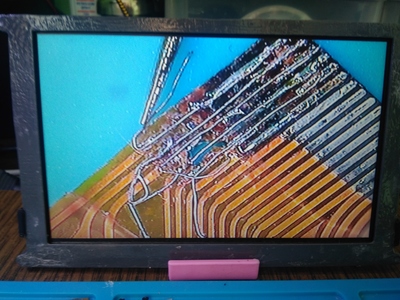

P.S. камера аналоговая, монитор 5′. Размер шлейфа можно оценить по рядом лежащей игле и флешке MicroSD
Прочитаю третью часть и возможно соберу себе подобное.
Можно взять ТВ с маленьким экраном, ЖК телевизоры 20-24 дюйма, с HDMI, AV. Если камера AHD, её можно перевести в CVBS режим.

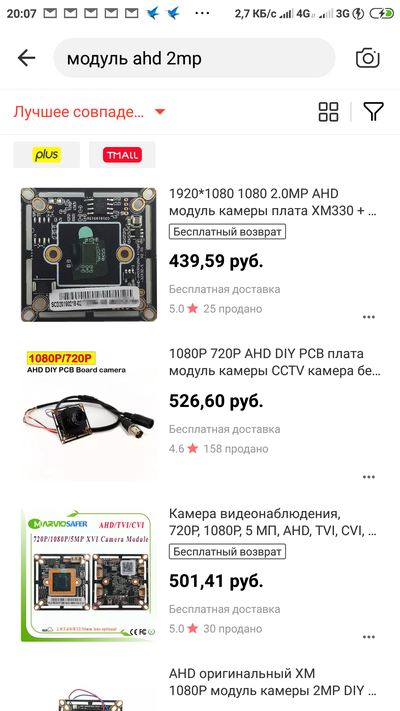

По отзывам с Китая смотреть. AHD 720 минимально брал за 650
, ещё фортануло, качество шикарное и корпус металл, купольная.
А если приспособить старенький нетбук для ip-камеры? Я когда камеры в CMS на компе настраиваю, задержки практически нет.
Хм, я тож беру средненькие с али, около 2к за штуку. Но заметил, что на регике больше задержка, чем на компе напрямую.
Давно назревал вопрос увеличения рабочего места, не в плане площади, а в плане ракурса работы при пайке BGA.
Как наблюдать процесс во время работы, как оценивать пайку и повреждения. нужен микроскоп!
Вот что получилось.
Немного процесса по порядку.
Источником сигнала пошла mini dv камера SQ11.
Обзор на нее есть в статье
Камера заказана была у дядюшки Али сто лет назад и лежала, пылилась.
У камеры демонтирована вся оптика, в том числе и поляризационное стекло(мешала обзору).
Дальше взяты все трубки ПВХ и начался мозговой штурм, как соединить, что отпилить.
Получились два обрубыша.
Дорогой сердцу Индустар-61Л/Д.
Планировал использовать Юпитер-9, но пока остановился на этом.
В качестве станины использовал 25 мм трубку-ножку от стула.
Опорой выстапает фанера 10 мм, в два слоя, сквозь которые засверлено отверстие под стяжную гайку с болтом 10 мм.
Конструкция в работе.
Качество приемлемое, но все же много засветов(пока нет хорошего, кольцевого освещения) и как мне кажется увеличение чрезмерное, может сделаю несколько трубок под разное увеличение, либо одну с регулировкой.
В идеале добиться такой картинки, но видимо с другой матрицей и камерой.
Ремонт видеокарты Zotac GTX1070
Видеокарту Zotac GTX1070 привезли из другого города на срочный ремонт. Не определяется, нет изображения
В ходе диагностики выяснил, что тестовый стенд зависает с картой на пост-коде В2
Но это не обычная проблема с видеопамятью как может показаться, поскольку стенд висит бесконечно.
Разбираюсь в чем проблема. Питание памяти формируется шим-контроллером RT8816A
Осматриваю под микроскопом эту область и виду прогоревшую дыру в резисторе
После этого резистора низкое сопротивление, порядка 50Ом
Снимаю сгоревший резистор и шим-контроллер
Меняю компоненты на исправные
Теперь потребление карты возросло до нормального значения: 1,1-1,2А
И напряжение питания видеопамяти появилось
Теперь можно проверять видеокарту в тестовом стенде.
Изображение есть, видеодрайвер установился.
Тестирую под нагрузкой.
Всё в полном порядке. Тесты отремонтиованной видеокарты под нагрузкой прошли успешно. Погонял пару часов и выдал владельцу.
Ремонт видеокарты MSI GTX780 после «специалистов»
Карточку GTX780 упорно лечили от артефактов в нескольких сервисных центрах.
Артефакты на изображении действительно есть
Видеочип прогрет, банки видеопамяти тоже. Даже зачем-то отпаяли DRMos с третьей фазы. Но не помогло
Делаю диагностику. Подключаю карту к тестовому стенду чтобы заодно посмотреть работу всех фаз питания
MATS показал проблемы с банком памяти B0.
Чтож, может быть просто банк памяти неисправен. Пока готовил карту к замене памяти заметил что как раз под банком B0 сбит резистор
Проверяю что поменялось
Артефакты пропали, изображение чистое. Видеодрайвер установился.
Тестирую под нагрузкой.
Всё в полном порядке. Тесты под нагрузкой прошли успешно. Осталось согласовать восстановление отключенной фазы
Ремонт видеокарты Asus GTX1080 Strix после залития
Видеокарта Asus GTX1080 Strix попала в ремонт после разгерметизации СВО процессора в системном блоке.
Разбираю карту. Со стороны видеочипа и банок памяти всё хорошо.
Пострадала только обратная сторона карты, закрытая бекплейтом.
Однако, бекплейт не сильно помог. Протечку видимо заметили не сразу, поэтому компоненты со стороны +12В «поросли водорослями» (окислами меди)
Обратную сторону бэкплейта тоже немного «съело»
Полностью отмываю и просушиваю текстолит. Теперь видны реальные масштабы случившегося. Замеры по основным линиям питания в норме.
«Съело» пару конденсаторов фильтра линии +12В и немного обвязки разъёма доп.питания. Ничего ужасного и непоправимого не произошло.
Собираю карту и проверяю работу в тестовом стенде.
Теперь проверяю работу видеокарты под нагрузкой во всех стресс-тестах и бенчмарках.
Всё в полном порядке. Тесты под нагрузкой прошли успешно. Видеокарта восстановлена после залития.
Китайская iGame GTX1060 6Гб. «Невидимый» прогар
Оказалась в ремонте китайская видеокарта iGame GTX1060 на 6Гб с загадочной историей:
«При включении ПК он сразу выключается и откуда-то воняет дымом. Но никак не понятно откуда, вроде бы из видеокарты. И без этой видеокарты ПК нормально работает, а с ней не хочет. Видеокарту разобрал, но там чисто всё, нигде ничего не сгорело.»
Чтож, очень похоже на короткое замыкание по 12В линии доп.питания, раз блок питания компьютера уходит в защиту. Буду разбираться.
Но что же тогда могло «вонять» и откуда?
Достаточно было только добраться до обратной стороны текстолита видеокарты под бэкплейтом:
Тут и горело, отсюда и «воняло». Вот место прогара поближе:
Буду вскрывать и чистить в надежде на то что чип и память выжили.
Место прогара очищено от сажи. Теперь осталось восстановить два слоя сигнальных линий. Прокладываю первый слой и заливаю его ультрафиолетовым лаком
Сушу и прокладываю второй слой сигнальных линий
Теперь заливаю дырку полностью
Кроме прогара мне не понравились замеры двойного N-канального мосфета SM7340 первой фазы питания контроллера памяти. Снимаю его и меняю на аналог.
Проверяю карту на лабораторном блоке питания. Ничего не загорелось и не задымилось. Потребление нормальное, все напряжения присутствуют. Можно пробовать запускать карту на тестовом стенде.
Видеокарта запустилась, видеодрайвер успешно установился. Тестирую отремонтированную видеокарту под нагрузкой
Всё в порядке. Теперь ничего не горит и не «воняет». Прогар оказался не таким уж скрытым.
Это довольно типовая поломка дешевых карточек из Китая. Крайне некачественные керамические конденсаторы фильтра по линиям 12В горят постоянно, особенно в сочетании с дешевыми блоками питания. Мне уже неоднократно приходилось восстанавливать прогары карт iGame такого исполнения. И не во всех случаях видеочип выживал.
Пару месяцев назад я наткнулся на пост Самодельный микроскоп из FullHD видеокамеры. Тема меня заинтересовала так как я увлекаюсь электроникой и периодически что то паяю. Сначала думал собрать микроскоп так же из объектива от старого советского фотоаппарата, который не проблема найти на авито/юле за
3) Монитор с аналоговым видеовходом (можно использовать любой телевизор). Я использовал мониторчик от камеры заднего вида автомобиля, их так же легко купить на али
4) Блок питания 12В с током не менее 1А, нужен для питания камеры и монитора.
5) Переход BNC на F гнездо, F соеденитель папа-папа, переход RCA на F-гнездо (на фото слева на право). Нужны для подсоединения камеры к мониторы, так как у камеры разъем BNC, а у монитора RCA.
6) Светодиодная лента длинной
20 см и пвх короб шириной примерно 15-20 мм. Понадобятся для организации подсветки.
Подготовив все компоненты, приступаем к демонтажу лишних элементов на фотоувеличитиле, должно получиться как на фото ниже.
Демонтировав все лишнее, нужно закрепить камеру над объективом фотоувеличителя. Для этого я разработал кронштейн крепления камеры и распечатал его на 3д принтере.
Можно использовать что то другое. Но нужно учитывать, что чем больше расстояние от матрицы камеры до объектива, тем больше увеличение, но тем ближе должен располагаться рассматриваемый объект к объективу.

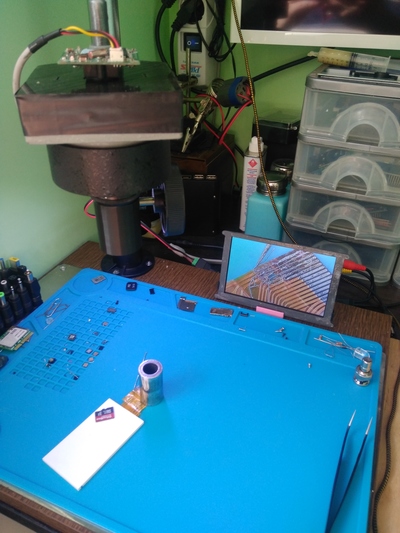

(кронштейн и камера установлены на фотоувеличитель)
Для дополнительного освещения рабочей поверхности микроскопа, я использовал светодиодную ленту и пвх короб, соорудив такую конструкцию
Устанавливается она в нижнюю часть серой штанги фотоувеличителя. Так же желательно укоротить на 30 мм нижнюю стойку и стокойкодержатель (часть которая крепится к столу), это нужно для того что бы объектив можно было максимально приблизить к столу.
Видеоверсия поста с демонстрацией работы микроскопа.
Восстановление шлейфа смартфона после попадания жидкости.
Снимал на китайский usb микроскоп.
После снятия окислов, видно что 2 контакта разрушились.
Счищаю лак с дорожек.
Теперь есть к чему паять.
Наношу флюс. (на фото это игла маленького шприца)
Беру один волосок из провода МГТФ 0.2 кв.мм
Вот что получилось.
Выглядит может не очень, но это очень даже работает)
Микроскоп для пайки на экшен камере
Понадобилось мне недавно паять корпус lga-16. Обычно пользуюсь dip, soic и проблем не знаю. Но акселерометры в dip что-то не встречаются. В итоге после боданий с лутом удалось получить 0.2-е дорожки. Но вот правильно припаять микросхему размером 3х3 мм c 16 выводами как то не вышло — не получается точно позиционировать. Стало ясно — лупы уже для работы не хватает, нужен микроскоп, да такой что бы фен спокойно гулял под объективом. Стереоскопический особо пока не нужен, так что решил остановится на USB микроскопе. Гугление и али-шатания показали, что цены на хорошие USB микроскопы гуманностью не страдают. За несчастные 1.5-2 килорубля впаривают VGA с интерполяцией, максимум 30 кадров (если повезет с освещением) и крошечным дисплеем. А хочется то православные 1080/60. С такими характеристиками только модуль камеры типа ov2710/ov4689 стоит порядка 2.5-4 килорублей, а ведь надо еще основу и оптику, да и бестеневое освещение не помешает. Плюс недорогие микроскопы страдают коротким фокусным расстоянием — фен надо держать под углом, а это не очень удобно — можно что нить сдуть.
Было решено колхозить свой вариант в самом популярном на youtube формате — штатив от старого фотоувеличителя, добрая советская оптика и какая нибудь камера с интерфейсом USB/HDMI.
В итоге было решено все-таки найти нормальную оптику. Youtube и барахолка на рынке помогли определиться — Гелиос 44.
Чтобы менять фокусное расстояние и разрешение микроскопа, были закуплены переходные кольцы с резьбой типа м42 — три штуки разной длины в комплекте.

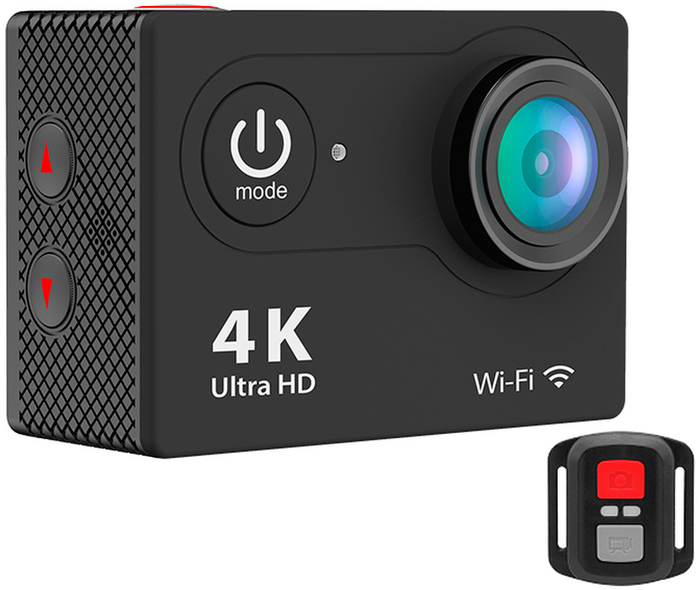

Ну и венец всего этого комплекта — экшен камера Eken H9R.
Весь ютуб был завален поделками на вэбках или аналоговых камерах. Но это все было не то — не давали они желанных 60 кадров при 1080. Самые крутые вэбки — от Logitech/Microsoft — стоили дороже чем весь мой набор компонентов и при этом все равно не давали 60 кадров. Смотря какой-то ролик, в котором разбирали дешевую китайскую экшен камеру, я увидел, что в ней стоит желанный 4-мегпиксельный модуль фирмы OmniVision и достаточно шустрый процессор что бы выдавать требуемые цифры по кадрам и разрешению.
В итоге долгих поисков и компромиссов с жабой удалось найти подобную камеру за 1900р — это был почти подарок, ибо с учетом гуляний доллара эти камеры уже взлетели до 2500.
Преимущества экшен камеры перед вэбками (даже очень крутыми) следующие:
— благодаря связке Sunplus 6350А(чипсет) + OV4689(оптический сенсор) получаем следующий спектр разрешений 1080p at 60 / 30fps, 720p at 120 / 60fps. Не уверен насчет 120 кадров — разницы между этим режимом и 60 кадров не заметил особо. Ну оно и понятно — я же не гонки снимаю, паяло двигается весьма плавно:)
— есть контрольный дисплей, хоть и небольшой (в принципе даже под ним паял — вполне себе сносно, если рядом нет монитора)
— два интерфейса — HDMI (1080/60) и USb (1080/30) — USB конечно удобнее, не приходится монополизировать монитор микроскопом. Но режутся кадры — пока не знаю почему, надо поковырять линуксовые проги.
— WIFi из коробки — спокойно передаю 1080/30 на телефон — еще один вариант, если нет свободного монитора.
— microSD — тут же можно писать снимки/видео на флэшку.
На этом преимущества заканчиваются:) Теперь перейдем к недостаткам конкретной камеры:
— греется адски — после вскрытия зверька было обнаружено, что процессор и флэш через термопрокладки прилегают к ПЛАСТИКОВОМУ корпусу! Причем к стенке смежной с акб. Причем камера греется всегла — даже когда просто стоит на зарядке. Скорее всего прилеплю алюминиевый радиатор на проц. Память вроде не сильно греется.
— выдает желтый треугольник с черным указательным знаком посреди экрана если не установлены карта памяти. Причем карту надо ставить желательно класса 10 иначе режим 1080/60 не включится. Ну да ладно — карту нашел, режим стал доступен.
разъем micro HDMi расположен впритык с micro USB — не всякий кабель воткнешь. Мелочь, но неприятно.
— при работе через USB не удалось получить 60 кадров — пока разбираюсь. Так что если хочется быстрого отклика — использую второй монитор.
объектив расположен не по центру платы камеры — это не очень удобно при монтаже ее на штатив. Вэбки в этом плане проще — там платы с центральным расположением сенсора.
Достоинства перевешивают недостатки и в сухом остатке имеем следующее:
— кольца переходные — 250р
— USB кабель — был в наличии
— microHDMI кабель — 120р на али
Итого 3570 — вроде и не слишком дешево, но я доволен. Акселерометр припаял — пакетики по i2c бегают:) Планирую еще добавить на объектив кольцо бестеневой подсветки, но это уже не так критично, хватает и обычной лампы.
