Потолок из гипсокартона – как сделать самостоятельно

Самостоятельное строительство гипсокартонного потолка – это процесс, несомненно, требующий определенных навыков. Тем не менее, мы с готовностью посвятим вас в подробности его осуществления.

Итак, если решение о создании подобного отделочного решения вами уже принято, то можно сразу переходить к делу.

Как сделать каркас подвесного потолка

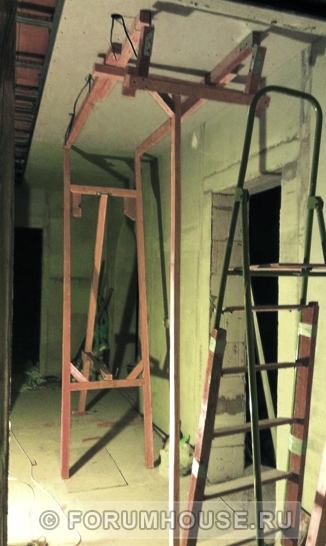

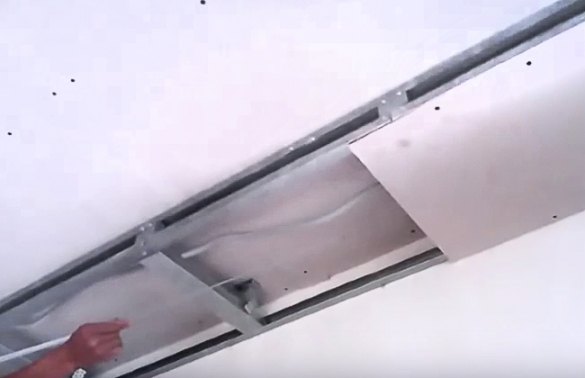

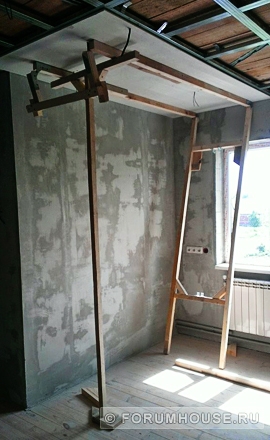

Есть масса приспособлений для установки ГКЛ в одиночку, но все они имеют минус: затраты времени и большие усилия, возлагаемые на линию позвоночника шеи и головы. Правильно будет для монтажа ЦЕЛЫХ листов пригласить человека. Главное – наживить листы плотно, а уж потом (без помощника) можно будет закручивать саморезы как положено. Разрезанные куски ГКЛ вполне можно смонтировать и самому.

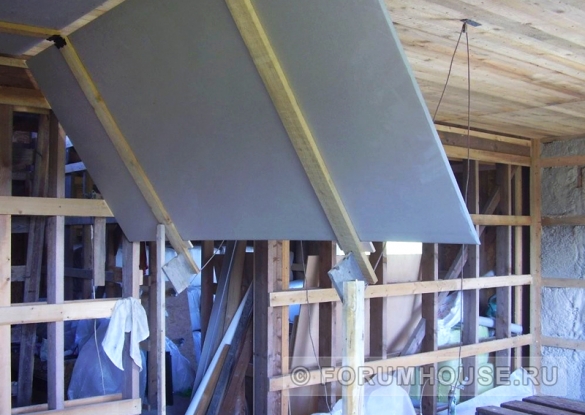

Кстати, как считают многие практикующие мастера, вспомогательную конструкцию для крепления гипсокартонных листов можно быстро соорудить самостоятельно. Она может быть в виде П- или Т-образных деревянных подставок (впрочем, для этих целей придумано множество разнообразных по своей конструкции сооружений). Но такой способ считается довольно трудоемким и прибегать к нему целесообразно лишь тогда, когда нет другого выхода.

Как сделать каркас подвесного потолка

Как сделать каркас подвесного потолка

Как сделать каркас подвесного потолка

Независимо от количества уровней у будущего потолка, процесс его создания можно разделить на несколько этапов:

Для начала опишем самостоятельное строительство простейшего гипсокартонного потолка.

Создание одноуровневого потолка

Строительство одноуровневого потолка не предполагает разработку проекта с «изощренным» и неповторимым дизайном. Единственное, что необходимо при этом учесть – это расположение осветительных приборов. Часто гипсокартонный потолок комплектуется светильниками точечного типа. И очень важно, чтобы в процессе монтажа расположение светильников не совпало с расположением несущего металлического профиля. В остальном можно довериться собственной фантазии или, как вариант –поискать на просторах Интернета стандартные схемы расположения осветительных приборов.

Если люстру предполагается крепить на простой крючок, то достаточно будет и одного профиля. Для консольных же креплений необходимо две профильных планки (как правило, это поперечные перемычки, вырезанные из несущего профиля). Все это поможет впоследствии избежать целого ряда трудностей (например, использования анкерных креплений).

Расположение профиля следует планировать таким образом, чтобы максимально эффективно использовать листы гипсокартона, не прибегая лишний раз к их раскрою.

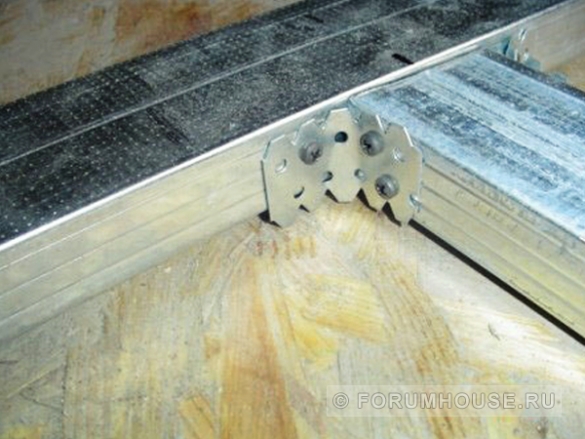

В случае использования точечных светильников между несущим профилем и потолком необходимо оставлять достаточное пространство, способствующее эффективному теплообмену и обеспечивающее противопожарную безопасность.

Как сделать каркас подвесного потолка

Т. к. для галогенных светильников требуется пространство не меньше 15 см (для отвода тепла), то с запасом я отступил от деревянных перекрытий на 20 см.

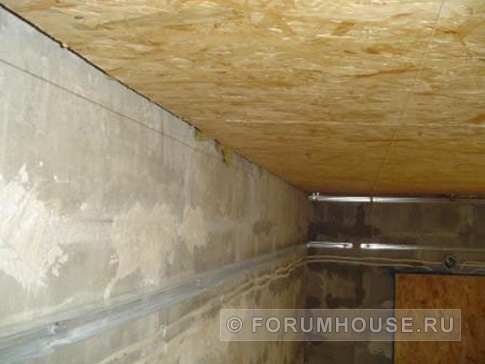

Создание каркаса, как правило, начинается с установки пристенного профиля UD (ППН) на стены помещения. Его расположение должно строго соответствовать горизонтальному уровню, а начинать его монтаж следует с самого нижнего угла комнаты. Направляющий профиль монтируется по всему периметру помещения. В него впоследствии будут вставлены планки несущего профиля. Пристенный профиль (его еще называют направляющим), как правило, крепится на дюбелях (если материал поверхности стен не предполагает иных способов крепления, например, с помощью саморезов). Расстояние между дюбелями должно равняться 40…50-ти см.

Как сделать каркас подвесного потолка

На следующем этапе можно переходить к разметке потолка, то есть к определению будущего местоположения несущего профиля (прямых подвесов). Учитывая тот факт, что ГКЛ всегда укладываются вдоль помещения, несущий профиль тоже монтируется соответствующим образом.

Края двух соседних листов гипсокартона всегда должны попадать на середину несущего потолочного профиля CD (ПП). Боковые несущие профили должны быть выставлены на расстоянии не более 150-ти мм от стен. Из всего этого следует исходить, осуществляя разметку потолка. Разметка представляет собой прямые линии, четко обозначенные на потолке.

Используя подготовленную разметку, на потолок можно устанавливать подвесы. Расстояние между подвесами должно быть 70…100 см (в соответствии с технологией монтажа гипсокартона). Установка подвесов через меньшее расстояние – это пустая трата времени и денег.

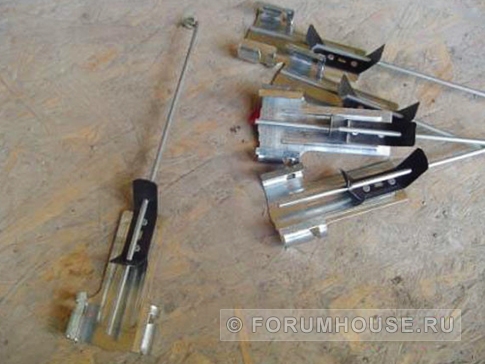

Если длина обычных П-образных подвесов недостаточна (ввиду большого промежутка между потолком и металлическим профилем), то всегда можно прибегнуть к использованию подвесов с зажимами. Они позволяют значительно увеличить указанное расстояние.

Как сделать каркас подвесного потолка

Ну вот, все замеры выполнены, подвесы смонтированы, теперь можно приступать к установке несущего профиля. В сумме длина несущего профиля должна быть на полсантиметра меньше, чем длина самого помещения. Благодаря этому несущие планки будет удобнее вставлять в пазы настенного профиля. В процессе работы планки CD вставляются в пазы UD и фиксируются саморезами. Если длина помещения превышает длину CD, несущие планки стыкуются между собой с помощью специальных соединителей.

Как сделать каркас подвесного потолка

По мере того как CD будет вставляться в UD, несущий профиль обязательно начнет провисать. Поэтому перед тем как выполнить данную процедуру, поперек несущего профиля следует натянуть несколько горизонтальных нитей (они будут служить ориентиром во время выравнивания CD). Это можно сделать, вкрутив в нижнее основание пристенного профиля саморезы (именно за них и будут цепляться нити). Сразу после установки каждую планку следует выровнять в горизонтальной плоскости, одновременно закрепив ее на подвесах.

По прохождении данного этапа монтаж каркаса вовсе не является оконченным. Нам предстоит еще одна заключительная работа – придание жесткости несущему профилю. Для этих целей продольные планки CD следует скрепить между собой поперечными фрагментами, сделанными из того же самого материала. Поперечины устанавливаются на расстоянии 50…60 мм и крепятся к продольному профилю специальными соединительными элементами (крабами).

Как сделать каркас подвесного потолка

Если эти крепления вас по какой-то причине не устраивают, то существует еще несколько способов, позволяющих придать конструкции жесткость, избежав определенных расходов. Они изображены на иллюстрациях, приведенных ниже.

Как сделать каркас подвесного потолка

Как сделать каркас подвесного потолка

Как сделать каркас подвесного потолка

Если результат вас устраивает, то после всех вышеперечисленных операций можно смело «раскидывать» электрическую проводку, укладывать утеплитель (при необходимости) и приступать к монтажу ГКЛ. Хотя самый лучший и надежный помощник в этом деле – это специально приглашенный (нанятый) человек, многие мастера предпочитают пользоваться специально изготовленными приспособлениями, и это им вполне удается.

Во время монтажа разрезанных листов не забываем о зачистке торцовых поверхностей ГКЛ и о создании фасок в местах их соединения.

Теперь поговорим о строительстве более сложного гипсокартонного потолка, который также можно построить самостоятельно.

Монтаж многоуровневого потолка

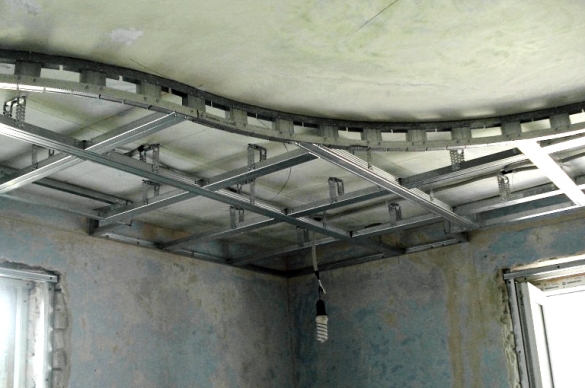

Для строительства многоуровневого потолка вам понадобится создать подробный чертеж и сделать точную разметку. Дизайн будущего потолка можно разработать самостоятельно, а можно найти подходящий вариант в Интернете.

После того как проект будет готов, а разметка нанесена на черновой потолок, можно приступать к созданию каркаса первого уровня (так делается в большинстве случаев). Последовательность всех операций, связанных с обустройством первого уровня, описана в предыдущей главе данной статьи. В некоторых случаях после создания первого уровня его сразу обшивают гипсокартоном. Но подобный подход ведет к перерасходу ГКЛ, поэтому предпочтительнее будет сразу смонтировать многоуровневый каркас, а потом всю конструкцию обшивать гипсокартоном. Кстати, в качестве первого уровня сложной конструкции может выступать уже имеющийся базовый потолок. Если он ровный и не имеет изъянов, то подобный вариант подойдет. В этом случае работы начинаются сразу с создания каркаса второго уровня.

Выставление каркаса для второго уровня также начинается с установки пристенного профиля (в который будет вставляться CD). Его располагают ниже первого уровня на выбранном расстоянии (10…15 см). Помимо этого, направляющий профиль крепится и на плоскость первого уровня, формируя внутренние границы уровня второго. Если второй уровень имеет изогнутые границы, то во время монтажа следует использовать специальный заводской или самодельный (имеющий соответствующие надрезы) профиль.

Как сделать каркас подвесного потолка

Как сделать каркас подвесного потолка

Так же, как и в случае с одноуровневым потолком, в каркасе более сложных конструкций следует использовать поперечные перемычки из несущего профиля. При этом верхний и нижний уровень потолка связываются между собой подвесами и вертикальными перемычками, изготовленными из несущего профиля.

Как сделать каркас подвесного потолка

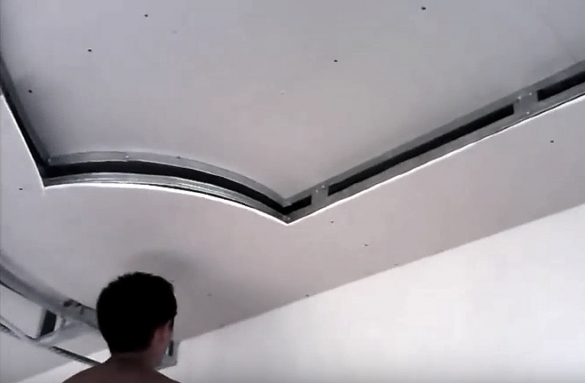

Подобным образом можно создавать как обычные короба для боковой подсветки, так и сложные конструкции с криволинейными поверхностями.

После того как каркас будет полностью обшит гипсокартоном, можно приступать к малярным работам.

В данном разделе описана наиболее простая технология строительства многоуровневого гипсокартонного потолка. В случаях с более сложными дизайнерскими задумками потребуется и более профессиональный подход. Поэтому в одиночку с реализацией таких проектов вам попросту не справиться.

Рекомендуем посетить раздел форума, посвященный строительству потолков из гипсокартона. Для людей целеустремленных, желающих любой ценой смонтировать ГКЛ на потолок собственными силами, на нашем форуме существует раздел, посвященный созданию различных приспособлений, предназначенных в помощь «мастеру-одиночке». О хитроумных технических решениях (в том числе, и о станке для подъема гипсокартона на потолок), которые можно применить во время самостоятельного строительства, вы можете узнать из нашего видео.

Источник

Каркас потолка из профиля под гипсокартон: схемы и монтаж

Как сделать каркас подвесного потолка

Отделка потолка гипсокартоном может преследовать сразу несколько целей. Это и выравнивание поверхности, и маскировка различных элементов коммуникаций, и возведение сложных многоуровневых конструкций. В пространство над ГКЛ можно поместить утеплитель, звукоизоляцию, элементы подсветки. Но для создания прочной и долговечной конструкции необходимо правильно сделать каркас под гипсокартон на потолок.

Как сделать каркас подвесного потолка

Деревянный или металлический?

Существует несколько вариантов выполнения обрешетки для крепления ГКЛ на потолке.

Она может быть сделана из дерева или из металлического профиля. Главные достоинства деревянного каркаса – экологичность, доступность материала и простота сборки. Но и недостатков немало:

Как сделать каркас подвесного потолка

Металлический каркас лишен этих недостатков. Он устойчив к воздействию внешней среды и микроорганизмов, прочен и практичен. При наличии минимальных строительных навыков и необходимых инструментов его несложно собрать своими руками. Монтаж каркаса из профиля потребует тщательного расчета необходимого материала и различных вспомогательных элементов: подвесов, крабов, соединителей.

Как сделать каркас подвесного потолка

Типы каркаса на потолок

Обрешетка бывает двух видов:

Как сделать каркас подвесного потолка

Как сделать каркас подвесного потолка

Также бывают одноуровневые и многоуровневые конструкции. Потолок в два и более яруса довольно сложен в расчете и монтаже, но все затраты с лихвой окупаются оригинальным внешним видом. Для разработки проектов таких конструкций лучше прибегнуть к помощи профессионального дизайнера.

Как сделать каркас подвесного потолка

Необходимые материалы и инструменты

Поскольку наиболее часто для выравнивания потолков используются каркасы из металлического профиля, перечислим все, что потребуется для их монтажа.

Из инструментов нужно приготовить:

Для соединения профилей между собой удобно использовать просекатель. Он обеспечивает более качественное крепление, чем мелкие саморезы по металлу (еще их называют «блохами», «клопами» или «семечками»).

Из материалов потребуются:

Как сделать каркас подвесного потолка

Определить точное количество материала поможет правильно вычерченная схема каркаса.

Составление схемы

В зависимости от того, какой вид каркаса выбран, проводятся необходимые замеры. Затем на листе бумаги чертится схема с учетом особенностей выбранной конструкции.

Для ячеистого каркаса:

Как сделать каркас подвесного потолка

Как сделать каркас подвесного потолка

Для поперечного каркаса:

Как сделать каркас подвесного потолка

Для многоуровневых конструкций четкого алгоритма не существует. Порядок работ зависит от числа уровней, расположения коробов и других особенностей дизайнерского потолка. Но общие принципы размещения элементов крепления остаются те же.

Подготовительные работы, перенос схемы на потолок

Предварительная подготовка заключается в ликвидации старого покрытия. Удаляются все элементы, в прочности крепления которых есть сомнения. Крупные трещины заделываются цементом, а потом шпаклюются.

На этом этапе также требуется избавиться от пятен грибка или плесени при ее наличии. Всю базовую поверхность потолка лучше обработать антисептиком, чтобы предотвратить их появление в дальнейшем.

После подготовки основания можно переходить к разметке по предварительно составленной схеме. Ее удобно осуществлять при помощи отбивочного шнура или малярной нити. Нарисованную на бумаге схему переносят на стены и потолок. Отмечается не только положение профилей, но и места крепления подвесов.

Как сделать каркас подвесного потолка

Монтаж каркаса

Как сделать каркас подвесного потолка

Некоторые специалисты рекомендуют собирать многоуровневые потолки, начиная с нижнего уровня: так конструкция будет более прочной и жесткой. Необходимый изгиб направляющих достигается надрезанием их через определенные промежутки. Чем сильнее изгиб, тем чаще надрезы.

К направляющим сначала крепятся вертикальные стойки нужного размера, а потом – нижние кромки. Все элементы соединяются между собой шурупами или при помощи просекателя.

Как сделать каркас подвесного потолка

Крепление гипсокартона

На готовый каркас монтируются заранее нарезанные по размеру куски гипсокартона. Потолок – видное место, поэтому экономить на качестве материала не стоит. Лучше выбрать товар известного производителя, например, фирмы «Кнауф».

Любые вопросы, касающиеся составления схемы и монтажа каркаса, задавайте в комментариях. На них ответит опытный мастер.

Источник

Каркас для гипсокартона на потолок

Гипсокартонная плита – один из самых популярных материалов, используемых для отделки потолка. И привлекательный внешний вид и долговечность этого материала во многом зависят от того, насколько правильно был спроектирован и смонтирован каркас под основным деревянным или бетонным потолком. Ошибки и недочеты в этом деле, допущенные по незнанию или невнимательности, потребуют переделывания всей работы. Потому очень важно изучить, как устроен каркас и как он делается.

Как сделать каркас подвесного потолка

Каркас для гипсокартона на потолок

Начнем с основ. Каркас — это несущая конструкция, созданная из набора линейных элементов, таких как деревянный брус или стальной профиль. Ее основная задача – удерживать листы гипсокартона под потолком, так как иным способом закрепить их практически невозможно. Вторая задача, которую выполняет каркас – выравнивание потолочной отделки. Вряд ли для кого-то будет новостью тот факт, что потолки в большинстве квартир далеки от идеально ровных. А подвесная конструкция из профиля и листов гипсокартона исправляет этот недочет и дает ровную и привлекательно поверхность. И последняя задача, исполняемая каркасом — обеспечение пространства для проводов, которые подводятся к светильникам, встроенным в листы гипсокартона.

Важно! Кроме указанных выше функций, каркас применяется для создания многоуровневой потолочной отделки. Но подробнее об этом будет сказано ниже.

Как сделать каркас подвесного потолка

Установка профилей на потолок для гипсокартона

Виды каркасов

Существует несколько критериев, по которым классифицируют каркасы для подвесных потолков из гипсокартона. Первый и основной – по применяемому материалу.

Как сделать каркас подвесного потолка

Деревянный каркас для монтажа гипсокартона

Как сделать каркас подвесного потолка

В свою очередь, каркас из металлического профиля делится на два основных подвида.

Как сделать каркас подвесного потолка

Ячеистый каркас для гипсокартона на потолок

Как сделать каркас подвесного потолка

Еще один критерий, по которому классифицируется каркас – количество уровней.

Цены на гипсокартон

Как сделать каркас подвесного потолка

Каркас для многоуровневого потолка из гипсокартона

Теперь рассмотрим комплектующие, при соединении которых в определенной системе получается готовый и прочный каркас.

Комплектующие – профили

Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

Важно! Для помещений с высокой влажностью, таких как ванная комната, туалет или кухня, необходимо использовать оцинкованный профиль, так как он более стойкий к коррозии. Потолок с таким каркасом прослужит намного дольше, небольшая переплата за его элементы вполне обоснована и разумна.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

Как сделать каркас подвесного потолка

Устройство каркаса подвесного потолка

Как сделать каркас подвесного потолка

Профиль потолочный CD 60х27 для гипсокартона

Как сделать каркас подвесного потолка

Профиль направляющий потолочный (ПНП)

Как сделать каркас подвесного потолка

Профиль арочный (ПА)

Как сделать каркас подвесного потолка

Профиль перфорированный угловой оцинкованный

Важно! Не следует путать ПНП и обычный направляющий профиль, сокращенно называющийся ПН. Последний используется в основном при создании каркасов для перегородок из гипсокартона и отделки этим материалом стен.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

НаименованиеВысота, ммШирина, ммДлина, ммМасса на 1 м длины, кг
ПП 60/2760272750, 3000, 4000 и 45000,6
ПНП 28/2728272750, 3000, 4000 и 45000,4
ПА 60/2760272750, 3000, 4000 и 45000,6

Комплектующие – подвесы и соединители

Сами по себе профили, выполняющие роль балок, бесполезны – их нужно крепить к потолочному перекрытию и соединять между собой. Эту задачу на себя берут соответствующие комплектующие – подвесы и соединители. Рассмотрим их несколько подробнее.

Второй по важности элемент каркаса после профилей – П-образный подвес. Грубо говоря, это скоба из катанной стали шириной 27 мм и высотой 60 мм. Ширина соответствует ширине ПП-профиля. «Лапки» подвеса по своей длине имеют множество парных отверстий с равным промежутком. Основание элемента имеет отверстия для крепежа – анкерных болтов для бетонных перекрытий и саморезов для деревянных. На подвесы припадает наибольшая нагрузка, поэтому экономить на их количестве нельзя ни в коем случае.

Цены на потолочный профиль

Как сделать каркас подвесного потолка

Подвес прямой, 1,0 мм

Как сделать каркас подвесного потолка

Виброизолирующие потолочный подвес

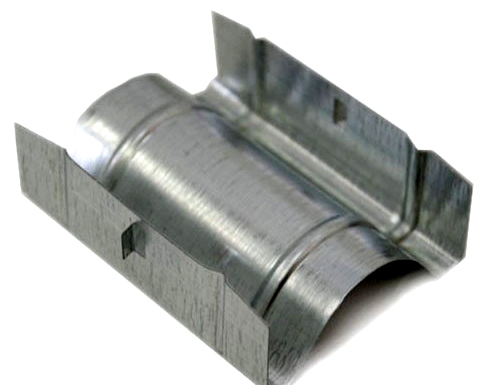

Задача, выполняемая соединителями, понятна из их названия – соединять между собой профили в определенном положении. Существует множество разновидностей этого элемента.

Как сделать каркас подвесного потолка

Способы крепления профиля для гипсокартона

Как сделать каркас подвесного потолка

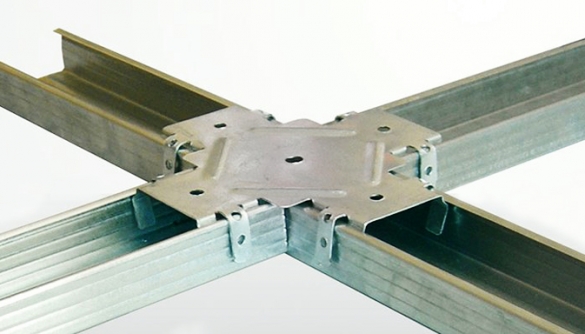

Краб для гипсокартона

Как сделать каркас подвесного потолка

Важно! При расчете количества необходимых материалов учитывайте, что для профилей, соединителей, подвесов и крепежа нужен резерв – дополнительные 10-20% от нужного количества. Если какой-то из элементов будет испорчен или окажется бракованным, резерв будет очень кстати.

Комплектующие – крепеж

Итак, профили рассмотрены, соединители – тоже. Теперь пора выяснить, с помощью чего все элементы каркаса скрепляются друг с другом. Основной тип используемого при создании подвесного потолка крепежа – самонарезающие шурупы, больше известные как саморезы.

Для соединения профилей друг с другом используются:

Цифра после буквенного обозначения – это длина самореза в миллиметрах. Диаметр у самонарезающего крепежа для профиля в большинстве случаев составляет 3,5 мм.

Как сделать каркас подвесного потолка

Направляющие элементы каркасной системы с фурнитурой

Важно! Существует разновидность крепежа для профилей, имеющая тонкую шляпку. Подобный тип следует использовать в том случае, если требуется вкрутить саморез в месте, к которому потом будет прилегать лист гипсокартона.

К потолочному перекрытию подвесы и сам каркас крепятся с помощью дюбелей или шурупов (для бетонных перекрытий). Если же создание подвесного потолка имеет место в деревянном доме, то используются саморезы, но намного больше, чем «клопы», соединяющие элементы каркаса.

Как сделать каркас подвесного потолка

Инструменты для монтажа подвесного гипсокартонного потолка

Планирование и расчет

Первый этап создания каркаса для отделки потолка гипсокартоном – планирование и расчет. Для этого вам понадобится несколько листов бумаги, линейка, угольник, ручки и карандаши. А для непосредственно замеров комнаты необходимы линейка и уровень (желательно лазерный, но гидравлический также пригоден). Чтобы впоследствии разделить потолок на зоны и распланировать его, потребуется маркер и отбивочная нить.

Как сделать каркас подвесного потолка

Шнуроотбойное приспособление для разметки стены (малярный шнур)

Шаг 1. Выполняется замер длины всех стен. Учтите, что даже в прямоугольной комнате противоположные стены могут иметь разную длину. На глаз это не так заметно, но при составлении плана каркаса имеет большое значение.

Шаг 2. Выполняется замер высоты от пола до потолка в каждом углу комнаты, посередине каждой стены и в центре помещения.

Цены на популярные модели шуруповертов

Как сделать каркас подвесного потолка

Замер высоты потолка

Шаг 3. На основании данных, полученных на предыдущих этапах, находится угол с наименьшей высотой. В этом месте выполняется замер расстояния от потолочного перекрытия до горизонтальной плоскости, в которой будет находиться потолок из гипсокартона. Высота подвесного потолка рассчитывается в зависимости от двух факторов – общей высоты помещения и тех коммуникаций и объектов, что нужно разместить между гипсокартоном и бетонным перекрытием. Оптимальное значение – от 50 до 65 мм, этого достаточно для укладки проводки и монтажа точечных светильников.

Шаг 4. С помощью уровня, карандаша и нити по периметру комнаты наносится линия подвесного потолка, по которой будет осуществлен монтаж металлических профилей или деревянного бруса.

Как сделать каркас подвесного потолка

Отбивка малярной лентой

Шаг 5. Создается на бумаге схема помещения в определенном масштабе и с точными значениями полученной при замерах длины каждой стены.

Шаг 6. Наносятся места крепления направляющего профиля и крепежа. Последний должен располагаться с интервалом 25-40 см.

Шаг 7. На схему наносятся линии потолочных профилей. Для ячеистой схемы расстояние между ними должно составлять 60 см – половина длины стандартного листа гипсокартона. Для поперечной схемы расстояние составляет от 30 до 40 см. Важно помнить, что края двух смежных листов крепятся к одному и тому же профилю, а на чертеже все линии проходят по середине ПП. К этому моменту отнеситесь особо внимательно на следующих этапах.

Шаг 8. Схема дополняется точками расположения подвесов (через каждые 40-60 см) и точками, где монтировались светильники и элементы проводки.

Шаг 9. С бумажного листа схема переносится на предварительно подготовленный потолок с помощью рулетки и нити. Горизонтальная плоскость контролируется с помощью уровня.

Шаг 10. На основании плана рассчитывается необходимое количество профилей, соединителей и крепежа.

Важно! Листы гипсокартона и, соответственно, каркас для него располагаются вдоль направления, указанного окнами в помещении, то есть длинной стороной перпендикулярно плоскости стекла и рамы.

Как сделать каркас подвесного потолка

Схема отделки потолка гипсокартоном

Более точные размеры для различных типов потолка представлены в инструкциях ниже.

Подготовка поверхности потолка

Кратко опишем мероприятия по подготовке потолочного перекрытия к монтажу каркаса и подвесного потолка.

Как сделать каркас подвесного потолка

Удаление старой отделки с потолка

Как сделать каркас подвесного потолка

Заделка трещин на потолке

Как сделать каркас подвесного потолка

Нужно ли грунтовать потолок?

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

Как сделать каркас подвесного потолка

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

Как сделать каркас подвесного потолка

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Как сделать каркас подвесного потолка

Крепление подвесов для несущего профиля

Как сделать каркас подвесного потолка

Расположение подвесов на потолке

Как сделать каркас подвесного потолка

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Как сделать каркас подвесного потолка

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Как сделать каркас подвесного потолка

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Как сделать каркас подвесного потолка

Проверка горизонтальности с помощью лазерного уровня

Как сделать каркас подвесного потолка

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

Как сделать каркас подвесного потолка

Крепление типа «краб»

Как сделать каркас подвесного потолка

Профиль вставляется одним концом в старт, а другим в «краб»

Важно! На обратную сторону каркаса, обращенную к потолку, наклеивается уплотнительная лента. Желательно ее нанести еще до того, как профиль будет закреплен на подвесах.

Как сделать каркас подвесного потолка

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Поперечный каркас – монтаж

По сравнению с ячеистым, подобная конструкция требует меньше материала – отпадает необходимость в перемычках и, соответственно, в соединителях типа «краб». Но при этом уменьшается промежуток между отдельными поперечными профилями – вместо 60 см необходимо 40-50 см.

Как сделать каркас подвесного потолка

Поперечный каркас для подвесного потолка

Шаг 1. Как описано выше в статье, потолок размечается – устанавливается линия для направляющих, с помощью нити отбиваются места монтажа профилей. Кроме того, нужно определить угол, максимально близкий к 90 градусам.

Шаг 2. В стене просверливаются отверстия под направляющий профиль с шагом 30-40 см.

Шаг 3. Направляющий профиль оклеивается уплотнительной лентой и крепится к стене шурупами с дюбелями.

Как сделать каркас подвесного потолка

Использование уплотнительной ленты

Как сделать каркас подвесного потолка

Профили можно крепить с помощью дюбелей, в зависимости от материала поверхности – забивными или вкручивающимися

Шаг 4. Как и для ячеистого каркаса, устанавливаются подвесы в 30 см от стены и в 60 см друг от друга. Концы элементов загибаются вниз.

Как сделать каркас подвесного потолка

Шаг 5. Поперечный потолочный профиль отрезается под нужную длину. Чтобы при тепловом расширении не повредить гипсокартон и не допустить коробления, отрезаются «лишние» 5 мм.

Как сделать каркас подвесного потолка

Крепление поперечного потолочного профиля

Видео — Как резать профиль UD и CD своими руками

Шаг 6. Профиль оклеивается уплотнительной лентой с нижней стороны, вставляется в направляющие и крепится к подвесам при помощи малых саморезов, называемых клопами.

Многоуровневый каркас – монтаж

Существует множество вариаций многоуровневого подвесного потолка, его формы, конструкции и прочего, а подробное их описание – хорошая тема для отдельной статьи. Здесь же рассмотрен потолок, где оба яруса и борта между ними выполнены из гипсокартона.

Цены на потолочные светильники

Как сделать каркас подвесного потолка

Монтаж двух каркасов. Светильники монтируются во втором из них

Шаг 1. Первое дело – разметка. Здесь созданию чертежа и его переносу на потолок уделяется вдвое большее внимание, чем для одноуровневого потолка – сложность задачи существенно выше.

Как сделать каркас подвесного потолка

Проект двухуровневого потолка

Шаг 2. На стене размечаются линии направляющих профилей для верхнего и нижнего уровней, просверливаются отверстия для крепежа.

Как сделать каркас подвесного потолка

Контур каркаса потолка

Шаг 3. Направляющие профили верхнего уровня крепятся к стене. Подробности описаны в предыдущих инструкциях.

Шаг 4. Устанавливаются прямые подвесы. Интервал между ними можно сократить (и, следовательно, разместить больше подвесов), так как нагрузка на перекрытие и каркас будет выше.

Шаг 5. Монтируются потолочные профили верхнего уровня, как для одноуровневого потолка. Можно использовать как поперечную, так и ячеистую конструкцию.

Как сделать каркас подвесного потолка

Шаг 6. К стене крепятся направляющие нижнего уровня.

Шаг 7. Один из прямых профилей нарезается на множество вертикальных стоек, которые и будут «бортами» между уровнями потолка. С помощью многоуровневых или Т-образных соединителей стойки крепятся к несущей конструкции верхнего уровня.

Как сделать каркас подвесного потолка

Надрезы на стенках металлического профиля

Шаг 8. К нижней части стоек прикрепляется арочный профиль. Его можно заменить направляющим профилем с равномерно нанесенными разрезами и сгибами в нужных местах.

Шаг 9. Между арочным профилем и направляющими нижнего уровня вставляются несущие ПП.

Как сделать каркас подвесного потолка

Пример каркаса многоуровневого гипсокартонного потолка

Видео — Монтаж многоуровневого гипсокартонного потолка

Таким образом получается каркас для многоуровневого потолка, где на верхний уровень приходится дополнительная нагрузка. В подобной работе очень важна помощь опытного мастера.

Теперь, прочитав эту статью, вы знаете, как устроен каркас для подвесного потолка. Осталось лишь обзавестись материалами, инструментами, большим желанием и помощью родственников или друзей.

Как сделать каркас подвесного потолкаПотолок в ванной из пластиковых панелей

Пошаговую инструкцию по монтажу потолка в ванной из пластиковых панелей можно найти здесь. Также рекомендуем прочитать о том, как шпаклевать потолок из гипсокартона своими руками.

Видео — Каркас для гипсокартона на потолок. Монтаж

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
