Как сделать карманный зарядник
Изготавливаем портативное зарядное устройство для мобильного телефона
Одной из важнейших проблем современного человека, имеющего смартфон является постоянный разряд аккумулятора устройства. Специально для таких случаев созданы портативные зарядные устройства, которые позволяют подключить гаджет при помощи USB кабеля и заряжать смартфон за счет встроенного в зарядное устройство аккумулятора.
Рассмотрим, как автор самоделки делает зарядное устройство:
Итак, для изготовления портативного зарядного устройства нам понадобится:
— Два аккумулятора крона (один из аккумуляторов может быть использованным),
— Коробочка (можно использовать металлическую коробочку от конфет),
— Выключатель, который можно снять со старого кассетного плеера или сломанной детской игрушки
— И самое главное – USB зарядное устройство для автомобиля, которое можно приобрести примерно за 2-3 доллара,
— А также медные провода, которыми мы будем все соединять.
Клейма готовы, их можно крепить к контактам второй батареи (широкий контакт к узкому, а узкий к широкому).
Следующим делом нам нужно разобрат зарядное устройство для автомобиля, взяв плату, на которой расположен USB разъем. Осталось только собрать все составляющие нашего портативного зарядного устройства и подключить все через выключатель.
При подключении клеймы к батарее можно увидеть, какой из проводов плюсовый, а какой минусовый, если использовать разноцветные провода. Если же нет, то можно отметить плюсовой для большего удобства и легкости.
Центральный провод или пружина на зарядном устройстве для автомобиля всегда является плюсовым а провод, который находится сбоку – минусовым. Итак, плюсовый провод нашей батареи мы должны соединить к выключателю, а минусовый напрямую к плате зарядного устройства.
Если на зарядном устройстве плюсовый провод выполнен в виде пружины, ее можно заменить обычным для большего удобства.
После этого два плюсовых провода нужно припаять к двум контактам на вилючателе.
Устройство практически готово. Осталось собрать его в коробочке, на которой в боковой части нужно вырезать два прохода для USB входа и выключателя.
При использовании металлической коробки нужно также позаботиться об изоляции платы от металла, для чего можно использовать обычную пластиковую бутылку.
Универсальный USB-зарядник: Используйте любой источник питания для зарядки вашего смартфона
Забыли свой адаптер для мобильного? Или поблизости нет электрической розетки, а все же срочно нужно зарядить смартфон?
Давайте сделаем USB-адаптер питания, который можно было бы использовать всюду! Вы будете готовы к любому форс-мажору!
Просто подсоедините это устройство к любой перезаряжающейся батарее и зарядите свой телефон. Даже источник напряжения переменного тока типа настольной лампы вполне подойдет!
Шаг 1: Список запчастей
— регулятор напряжения L7805CV

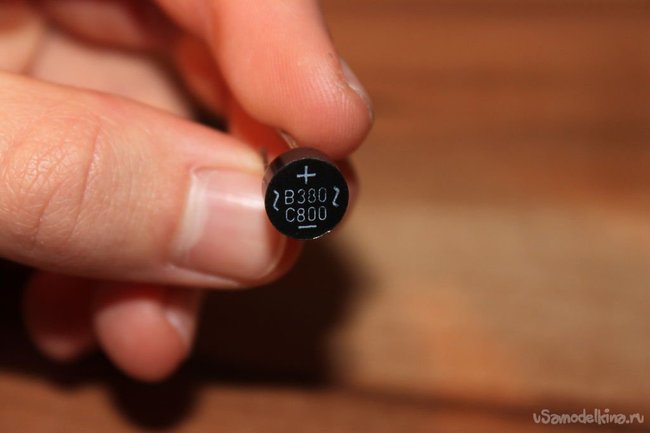

— выпрямитель, мин. 1 A
— конденсатор, мин. 50 В, 0.1 мкФ
— конденсатор, мин.50 В, 220 мкФ
— женский USB-разъем, например, с USB-зарядника
— USB-зарядник или пластиковый корпус
— медная пластина или охлаждающей плитки
— кабель с зажимом типа “крокодил” (а лучше с двумя зажимами)
— оловянный припой
— провода
Шаг 2: Готовим корпус
Сперва откройте корпус USB-зарядника и отрежьте провода, которые присоединены к мужскому разъему. Выпаяйте женский USB-разъем. Вы можете использовать любой другой корпус, но тогда придется дополнительно достать женский USB-разъем.
Шаг 3: Подготовка проводов

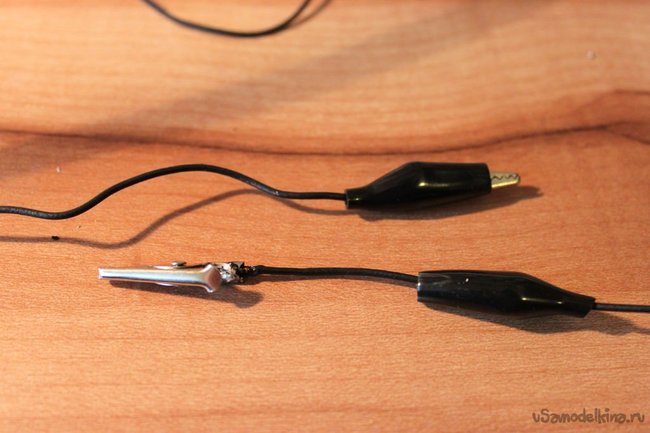

Чтобы снять зажимы типа “крокодил” с коротких проводов, нужно снять защитное покрытие. Теперь можно выпаять зажимы.

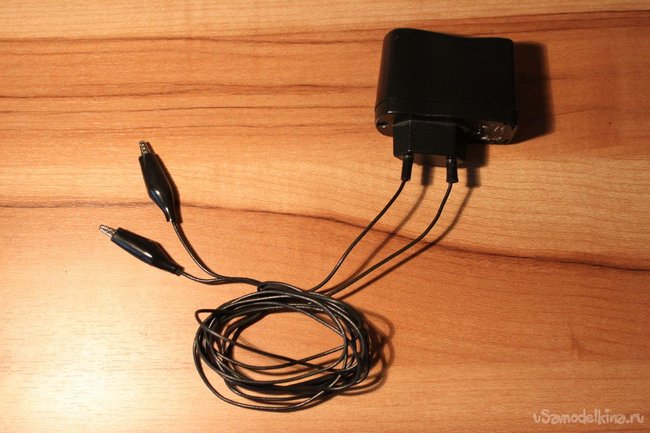

Затем нужно отрезать провода длиной 1 м и припаять один зажим типа “крокодил” к каждому проводу. Не забудьте опять надеть защитное покрытие.

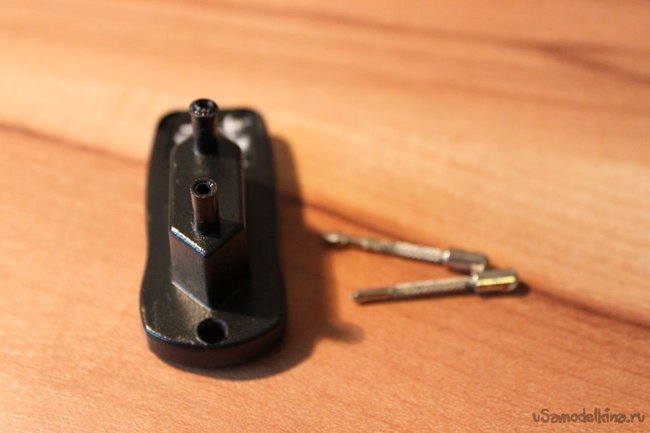

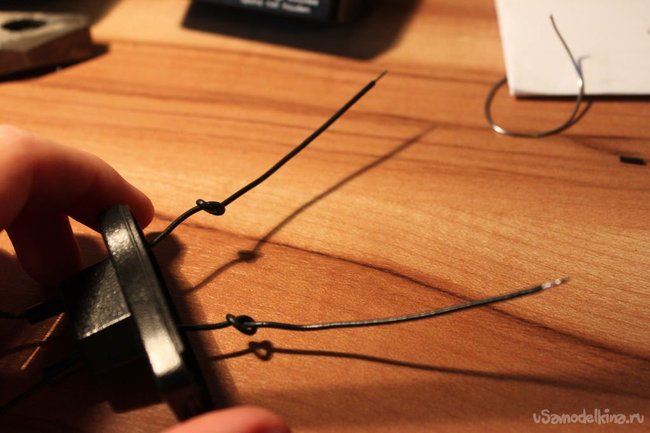

Если вы хотите использовать разъем адаптера питания, как показано на последнем фото, просто снимите металлические стержни плоскогубцами. Теперь можно вдеть свободные концы проводов в отверстия. Чтобы предотвратить нагрузку на спаянные соединения, завяжите каждый провод узлом, как показано на 4 фото.
Шаг 4: Соединение выпрямителя с регулятором напряжения

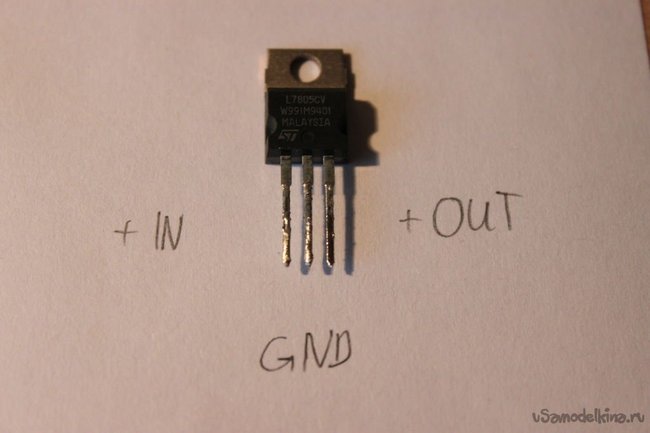

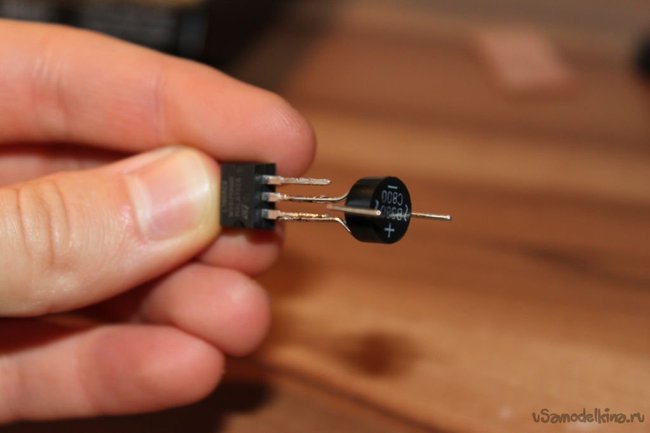

Теперь займемся спаиванием электрических компонентов. Отрицательный полюс выпрямителя соединен с землей (средняя шпилька) регулятора напряжения. Положительный полюс припаян к левой шпильке регулятора.
Посмотрите на фотографии этого шага, должно помочь.
Шаг 5: Соединение конденсаторов

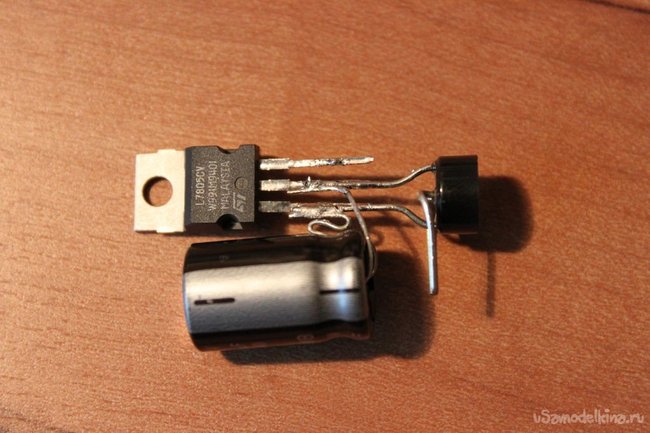

Отрицательные полюсы конденсаторов должны быть припаяны к средней шпильке регулятора напряжения (земля). Положительный полюс конденсатора на 220 мкФ припаивается к левой шпильке регулятора, а положительный полюс 0.1 мкФ конденсатора припаивается к правой шпильке регулятора.
Шаг 6: Крепим медную пластинку

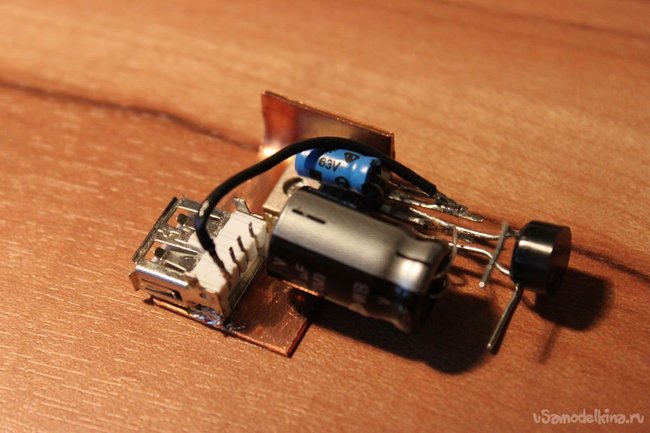

Задняя часть регулятора L7805CV должна быть припаяна к согнутой медной пластине. Для лучшего результата мы советуем подогреть медную пластину паяльником и равномерно распределить припой по поверхности. Быстро присоедините заднюю сторону регулятора к медной пластине. Ту же процедуру нужно проделать с женским USB разъемом. В зависимости от того, какой корпус используется, нужно закрепить USB-разъем соответствующим образом.
Шаг 7: Соединение USB-разъема и регулятора напряжения
Как отмечено на третьем фото, положительный полюс USB-коннектора находится с правой стороны, если смотреть спереди. Эту шпильку нужно припаять к правой шпильке регулятора напряжения с помощью короткого кусочка изолированного провода. В самой левой части женского USB-разъема есть шпилька заземления, которую нужно припаять к средней шпильке регулятора еще одним кусочком изолированного провода.
Шаг 8: Последние штрихи
Свободные концы проводов с зажимами “крокодил” припаяны к свободным шпилькам выпрямителя. Полярность в данном случае можно не учитывать.
Теперь поместите все спаянные элементы в корпус. Может, вам придется согнуть медную пластинку или другие компоненты, чтобы они все вошли в корпус.
Ваш универсальный USB-зарядник готов!
Потенциал источника питания, подключаемого к универсальному USB-заряднику, должен быть минимум 7В и максимум 30 В. Если потенциал источника питания ниже 7 В, напряжения на выходе будет меньше 5 В.
В качестве возможных источников питания можно использовать любые виды батареек (перезаряжаемых).

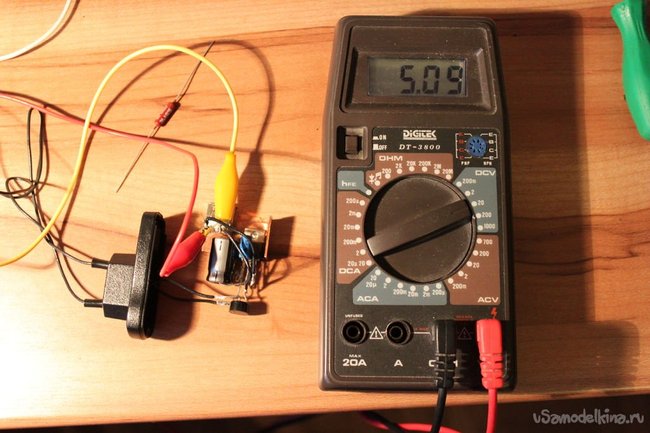

Благодаря выпрямителю источником питания может быть даже источник переменного напряжения, такой как настольная лампа. Посмотрите на фото!
Я буду использовать его с кучей разных батареек, когда отправлюсь в поход.
Что вы думаете по поводу возможных применений для этого зарядника? Делитесь своими мыслями в комментариях!
