Упражнение 2. Географическая привязка исходных чертежей

Можно запрашивать объекты из одного чертежа в другой чертеж той же географической области, даже если в них используются разные системы координат. Запрашиваемые объекты автоматически преобразуются в назначенную систему координат. Если для чертежа не используется известная система координат, согласовывать объекты на карте необходимо вручную.

В этом упражнении необходимо выполнить географическую привязку объектов чертежа путем их добавления на карту с известной системой координат.

На практике такую карту можно получить в администрации округа или города. Например, для работы с чертежом земельных участков города необходимо получить цифровую версию геодезической карты. Узнайте, какая система координат использована для создания этой карты. Мы будем называть эту карту «целевой». В данном примере необходимо подключиться к хранилищу данных SDF, в котором содержится информация о земельных участках.

Учебный видеоролик

Как сделать карту в автокадеПри наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать о географической привязке объектов чертежа. Существует три видеоролика. Действия, выполняемые в ходе этой процедуры, перечислены под видеороликами.

Географическая привязка объектов чертежа

Объекты в чертеже subdivision_block.dwg определены как блок.

Как сделать карту в автокаде

Вставьте блок подразделения в пустую область. Найдите земельный участок, по которому выравнивается подразделение. На этом рисунке земельный участок выделен красным (но в файле образца он не красный).

Например, если на чертеже представлены новые земельные участки, найдите образование, содержащее эти участки. Найдите хотя бы две общие точки.

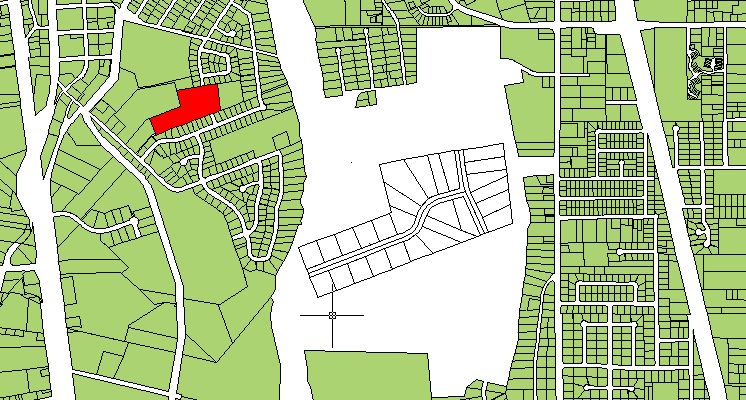

На созданном вами чертеже нужный земельный участок находится слева от пустой области. Он выделен красным на приведенном выше рисунке.

Порядок, в котором выбраны точки, и распределение точек оказывают влияние на результат. При работе со сложными искривленными фигурами можно указать больше вершин для достижения более точного выравнивания.

Этап работы

Для продолжения работы с этим учебным пособием перейдите к разделу Урок 2. Очистка чертежей.

Источник

Oracle Data Integration, Cloud, Spatial and Analytics

Oracle Data Integration, Cloud, Spatial and Analytics (GoldenGate, ODI, Cloud, Spatial, Exadata)

Autocad Map 3D 2011: ГИС для пользователей AutoCAD и не только. Часть 2.

В предыдущем посте про Autocad Map 3D я рассказал о том, какие отличия ожидают пользователя Autocad, желающего окунуться в мир геоинформационных систем:

В этом раз мы посмотрим на то, как редактировать и анализировать данные в Autocad Map 3D.

Привыкаем к интерфейсу

Первое, что бросается в глаза тому, кто запускает Autocad Map 3D – это появление дополнительных закладок и панелей в интерфейсе (это если не говорить о новом Ribbon-интерфейсе, который уже есть и в классическом Autocad).

Вот классический Autocad

Как сделать карту в автокаде

а вот панель Map 3D (режим Tool-based)

Как сделать карту в автокаде

Появляются новые закладки:

На мой взгляд инструменты размещены довольно сумбурно и неинтуитивно. Одни и те же инструменты доступные на разных табах. Думаю, это последствие перехода на Ribbon-интерфейс, который в свою очередь доступен в двух вариантах. Переключить их можно в правом нижнем углу:

Как сделать карту в автокаде

Если есть необходимость, то можно спокойно переключиться в классический режим. Все таки в Autodesk сидят здравомыслящие люди – Microsoft в прошлом в директивном порядке перевела всех в режим Ribbon-интерфейса без возможности отката.

Настройка карты

В ГИС-системе, разработанной в Map 3D, файл DWG является центральным элементом – фактически файлом проекта. В нем хранятся настройки карты такие как система координат, информация о подключенных источниках и правила отображения данных из этих источников.

Выберем систему координат для проекта на закладке Map Setup доступны 2 кнопки плюс можно кликнуть на стрелочку рядом с фразой Coordinate System

Как сделать карту в автокаде

Кнопка Assign позволит выбрать единую систему координат, к которой будут приводиться и в которой будут отображаться данные, хранящиеся в других системах координат. Вторая кнопка позволяет создать собственную систему координат – она может быть полезна, если вы используете собственную локальную систему координат, либо появилась новая система координат, которой нет.

Второе, что необходимо сделать – это создать подключения к источникам данных. Делается это с помощью кнопки Connect на закладке Map Setup:

Как сделать карту в автокаде

При ее нажатии откроется окно Data Connect в котором можно будет определить подключения к источникам данных. Я буду использовать 2 источника данных SHP-файлы и данные, хранящиеся в СУБД Oracle.

При создании подключения к данным, хранящимся в SHP-файлах я столкнулся с проблемой – Autocad Map 3D не распознавал систему координат (которая лежит в сопутствующем файле PRJ):

Как сделать карту в автокаде

Пришлось руками уточнить систему координат, нажав кнопку Edit Coordinate Systems. Откроется окно, которое покажет информацию извлеченную из PRJ-файлов и нужно будет сопоставить им соответствующую систему координат в Map 3D:

Как сделать карту в автокаде

Аналогично тому, как мы подключали SHP также подключаем слои из СУБД Oracle. В этом случае проблем с системами координат у меня не было. Map 3D сразу понял, какая система координат используется.

Как сделать карту в автокаде

Редактируем ГИС-данные

После того как карта настроена мы готовы к созданию новых и редактированию существующих пространственных объектов.

Для создания нового объекта у нас есть несколько вариантов:

Любой из вариантов подходит и ведет к одному и тому же результату. Но глаза разбегаются.

После выбор типа создаваемого объекта (полигон, линия, точка и т.д.) нужно будет начертить его и в некоторых случаях (например, для полигона) нажать в конце кнопку Enter, ответить на ряд дополнительных вопрос в командной строке (я рекомендую всегда держать открытой командную строку, чтобы понимать, что происходит) и в конце концов попасть в окно ввода семантических данных

Как сделать карту в автокаде

Здесь нужно будет ввести атрибуты вновь создаваемого объекта. Отмечу, что атрибутивная информация особенно важна в ГИС и является отличительной чертой именно ГИС-систем. В ГИС системе графическое отображение объекта и атрибутивная информация являются единым целым и обрабатываются как единое целое. В базах данных, таких как Oracle, это выражается в хранении геоданных и атрибутов в одной таблице и одной строке.

Созданный нами объект попадает в хранилище не сразу, а лишь после того как мы выполним сохранение (Check-In) этого объекта. Нужно различать процедуру сохранения файла-проекта (DWG) и процедуру сохранения данных. До тех пор пока не сделан Check-In – только Вы видите эти изменения. Более того, данные хранятся в DWG-файле и будут перенесены в центральное хранилище только после Check-In.

Выполнить Check-In можно опять таки разными способами. Например, на закладке Vector Layer кнопкой Check-In. Если нужно отменить отменить все сделанные изменения, то есть кнопка Cancel Feature Checked-Out. Если параллельно с Вами кто-то еще редактирует данные, то можно периодически обновлять данные, чтобы видеть вносимые изменения кнопкой Refresh Layer.

Как сделать карту в автокаде

Чтобы отредактировать существующий объект – просто выберите его и начните менять. Например, я потянул за одну из вершин. Сразу же после этого активируется новая закладка Feature Check Out, которая скажет о том, что объект “извлечен для редактирования”. Объект извлекается для редактирования автоматически, потому что по-умолчанию была включена опция Automatic Check-Out на закладке Feature Edit.

Как сделать карту в автокаде

Что самое смешное на этой закладке нет кнопки Check-In и как ее туда вынести я не нашел. Ну и еще один нюанс. На панельке Feature Checked Out есть кнопка с иконкой точь-в-точь как на Refresh Layer, но это другая кнопка с другими функциями.

Анализа данных

Как я уже говорил – одним из отличий ГИС систем является объектный подход к данным. Это значит, что у нас на карте нет линий, точек, надписей. У нас есть геометрическое представление объекта и есть четко заданный для данного типа объектов набор атрибутов.

Такая целостность дает нам возможность анализировать объекты одновременно с точки зрения геометрии и атрибутики. Посмотрим, как это работает в Autocad Map 3D. Для этого воспользуемся инструментом Search To Select на закладке Vector Layer:

Как сделать карту в автокаде

При выборе данного инструмента мы попадем в довольно таки стандартный построитель запросов. Добавим слой, в котором хотим искать объекты:

Как сделать карту в автокаде

В нижнем поле можно вводить условия. Ну и особый интерес представляет кнопка Location on Map, которая позволяет выбрать или нарисовать полигон в который должны попадать (или соприкасаться) искомые объекты.

Как сделать карту в автокаде Как сделать карту в автокаде

Пока что мы анализировали один слой. Когда дело доходит до определения взаимоотношений между несколькими слоями, мы должны использовать функцию Feature Overlay на закладке Analyze.

Как сделать карту в автокаде

Входными данными этой функции будут 2 слоя: Source и Overlay. Первый слой – где ищутся соответствующие объекты. Второй слой – служебный, позволяющий определить ограничения на пространственные объекты слоя-источника. Для каждого типа операций есть подробное описание с картинками – так что я подробно останавливаться не буду. Например, в моем случае я искал пересечение слоя городов со слоем областей. Тем самым я отсек все города каким-то образом “выскочившие” за пределы областей.

Результатом операции Feature Overlay будет новый слой в формате SDF или SHP. К сожалению я не увидел, как можно сразу поместить этот слой в целевую базу данных (например, Oracle). Хотя, на самом деле, это не так уж и важно: не всегда нужно грузить промежуточные данные в центральную СУБД.

Заключение

Как можно видеть Map 3D обладает довольно неплохими возможностями для редактирования и анализа пространственных данных. Система напрямую позволяет работать с самыми разными типами данных. Вот чего бы хотелось – это большей “причесанности” интерфейса. Но даже сейчас успехи уже видны.

Есть еще пара вопросов, которые хотелось бы посмотреть – это автоматизация обработки слоев. Благо эта автоматизация в Autocad Map 3D сделана на основе движка Microsoft – Workflow, что значительно упрощает жизнь. Ну и немаловажно – это публикация данных в веб. В следующем посте я сосредоточусь на двух этих темах.

Источник

CADmaster

Как сделать карту в автокаде

AutoCAD Map 3D: получение доступа к геопространственным данным

Важным требованием к геоинформационным системам является возможность прямого доступа к геопространственной информации, хранящейся в базе данных. Эффективное решение этой проблемы обеспечивают инструменты AutoCAD Map 3D, позволяющие объединить проектные данные из AutoCAD, AutoCAD Civil 3D или других программ с дополнительными геопространственными данными из сторонних источников.

Скачать статью в формате PDF — 307 Кбайт

CADmaster » CADmaster №4(39) 2007 (октябрь-декабрь) » Геоинформационные системы AutoCAD Map 3D: получение доступа к геопространственным данным

В AutoCAD Map 3D объединены все функции, необходимые для интеграции, создания и редактирования данных, а также управления ими. В новейшей версии этого программного продукта список доступных баз данных с поддержкой Microsoft SQL Server, ODBC и MySQL значительно расширен. Кроме того, предусмотрены поставщики для файловых хранилищ данных (SDF, SHP и растровые файлы), а также для открытых стандартов с предоставлением прямого подключения к web-службам (WFS (Web Feature Service) для векторных и WMS (Web Map Service) для точечных данных).

Можно использовать файлы DWG с одним либо всеми указанными выше источниками данных или же создать слои в Диспетчере отображения.

Рабочий процесс. Создание и редактирование элементов базы данных

В AutoCAD Map 3D картограф или проектировщик запрашивает в области карты необходимые элементы для редактирования. В нашем примере на карту добавлены водопроводы и канализационные трубы, а также фоновые участки для ссылки. Они обладают соответствующими цветами и весами линий, поскольку при помещении в AutoCAD Map 3D стиль данных определяется автоматически.

Специалист выбирает трубы, необходимые для редактирования, и задает команду Получить элементы, которая блокирует элементы и делает невозможным их редактирование другими пользователями. Тип и уровень блокировки зависит от базы или хранилища данных, откуда был получен элемент (рис. 3).

По завершении редактирования пространственных данных и данных атрибута элементов специалист задает команду Вернуть элементы для отмены блокировки элементов и их перезаписи в хранилище данных (рис. 4).

Поскольку существуют еще и новые трубы для добавления, в Диспетчере отображения выбран класс элементов Трубы. Для нанесенных новых линий автоматически определяется стиль, после чего они добавляются в класс элементов как элементы «Трубы» и сохраняются в хранилище данных, а операция редактирования и создания завершается. Такое обновление выполняется непосредственно в центральном хранилище данных, поэтому любые web-приложения, получающие доступ к данным, отображают последние изменения.

Рабочий процесс. Добавление данных проектирования из AutoCAD Civil 3D

Инженер экспортирует данные участка и дороги как набор элементов с атрибутами и сохраняет их в формате SDF, доступном для чтения в AutoCAD Map 3D.

С помощью AutoCAD Map 3D картограф запрашивает из центральной базы данных информацию об участке и дороге для области нового района.

Картограф добавляет элементы SDF для новых участков и дорог на карту, проверяет правильность их расположения. Далее с помощью команды Основная копия в AutoCAD Map 3D 2007 он накладывает на свойства кода существующих участков свойства кода новых и сохраняет соответствия в файл для дальнейшего использования (рис. 6).

Затем участки копируются в базу данных, используя все поля в записях исходного участка, в том числе — данные о налогообложении, которые картографический отдел может впоследствии добавить в записи для новых участков.

Рабочий процесс. Использование существующих элементов в качестве начальной точки

В этом примере программы AutoCAD Map 3D и AutoCAD Civil 3D используются для работы с информацией, хранящейся в центральной базе данных. Картографический отдел запрашивает карту участка и добавляет необходимый для редактирования набор его элементов. Инженеры работают в AutoCAD Civil 3D для проектирования инфраструктуры — например, осевых линий труб, кабелей и дорог (рис. 8).

Картографический отдел завершает работу с участками района и экспортирует элементы участка в формат DWG. Инженеры включают эти элементы непосредственно в проекты AutoCAD Civil 3D. По завершении выравнивания дорог и работ с другой новой инфраструктурой выполняется подготовка строительно-технической документации.

Таким образом, AutoCAD Map 3D представляет собой незаменимый инструмент для специалистов в области ГИС. Эффективный механизм доступа к большим объемам информации, мощные средства обмена данными делают этот программный продукт лучшим решением для картографии и работы с геопространственными данными.

Источник

Создание модели в Autodesk AutoCAD

CAD-система Autodesk AutoCAD позволяет не только проектировать в двумерном пространстве и создавать плоские чертежи, но и моделировать в трехмерной среде и создавать 3D-модели.

Как сделать карту в автокаде

Рассмотрим основы создания трехмерной модели в Автокаде, разберем базовые принципы работы в трехмерном пространстве и изучим необходимые команды.

Рабочее пространство

В отличие от других CAD-систем, моделирование в Автокаде производится в той же самой среде, что и двумерное черчение. Однако, по умолчанию в Автокад включено пространство для создания и редактирования чертежей, которое называется «Рисование и аннотации». Для перехода к командам трехмерного моделирования переключите рабочее пространство на «Основы 3D» нажатием иконки с шестеренкой в статусной строке.

Как сделать карту в автокаде

Обратите внимание на то, как изменилась лента: теперь на вкладке «Главная» находятся все основные инструменты моделирования в AutoCAD.

Навигация в трехмерной модели

Если при работе с двумерными чертежами достаточно использовать для навигации две команды: панорамирование и зуммирование, то для трехмерных моделей необходимы еще и операции смены ориентации вида. Смена ориентации вида позволяет посмотреть на трехмерную модель с разных сторон.

Смена ориентации осуществляется нажатием на обозначение текущего вида, которое находится в левом верхнем углу рабочего поля AutoCAD

Как сделать карту в автокаде

Также сменить ориентацию вида можно с помощью видового куба, который находится в правом верхнем углу рабочего поля. Нажимая на его грани, ребра и вершины, имеющие соответствующие названия, можно выбрать нужную ориентацию модели.

Как сделать карту в автокаде

Для произвольного вращения модели на экране удобно использовать команду «Трехмерная орбита», которую можно запустить нажатием кнопки «Орбита» на панели навигации, или ввести команду 3DОРБИТА.

Как сделать карту в автокаде

После запуска команды нажмите и удерживайте левую кнопку мыши и переместите курсор по экрану, модель начнет вращаться на экране.

Также для вращения модели удобно использовать мышку: просто зажмите клавишу Shift и колесо мыши, а потом начните перемещать курсор по экрану.

Основы создания трехмерных тел

Создание модели в Автокаде можно проводить несколькими способами. Рассмотрим два самых распространенных из них:

Для создания трехмерного примитива выберите на ленте нужную форму.

Как сделать карту в автокаде

Например, для построения кубика выберем команду «Ящик». После запуска команды необходимо внимательно смотреть на запросы в командной строке и вводить требуемые значения. Для построения ящика нужно сначала указать первую точку основания и ввести размеры длины и ширины (для переключения между размерами нажмите клавишу Tab), а затем ввести высоту ящика. После завершения ввода в пространстве появится требуемый ящик.

Как сделать карту в автокаде

Точно также строятся и остальные типы примитивов.

Для смены визуального стиля отображения модели нажмите на название стиля, которое находится в левом верхнем углу рабочего поля AutoCAD, и выберете подходящий.

Как сделать карту в автокаде

Для создания трехмерного тела на основе двумерного эскиза необходимо предварительно создать плоский замкнутый контур с помощью команды «Полилиния». Контур может находиться на любой из стандартных плоскостей AutoCAD или на плоской поверхности существующего тела.

Запустим команду «Полилиния» и создадим контур, который станет основой трехмерного тела. К контуру предъявляется два обязательных требования: он должен быть замкнутым и не иметь самопересечений.

Как сделать карту в автокаде

Как сделать карту в автокаде

Кроме операции выдавливания можно тело построить вращением контура вокруг оси. Например, создадим с помощью полилинии замкнутый контур в виде прямоугольного треугольника

Как сделать карту в автокаде

Запустим команду «Вращение» и выберем сначала контур, а потом укажем две точки оси, вокруг которой будет вращаться наш контур. Для завершения операции необходимо ввести угол вращения тела, введем 360.

Как сделать карту в автокаде

В итоге получим модель конуса.

Как сделать карту в автокаде

Редактирование тел

Рассмотрим несколько операций редактирования тел.

Построим бобышку на кубе. Построим куб с помощью операции «Ящик», а затем построим цилиндр с помощью команды «Цилиндр», но в качестве плоскости построения выберем верхнюю грань куба, а сам цилиндр построим вверх по направлению от куба

Как сделать карту в автокаде

В итоге получим два тела: куб и цилиндр. Для объединения их в одно тело необходимо запустить команду «Объединение» и выбрать тела.

Построим отверстие в кубе. Возьмем аналогичный куб и построим цилиндр на верхней грани, но в направлении внутрь куба (цилиндр получится внутри куба).

Как сделать карту в автокаде

Для того, чтобы вычесть цилиндр из куба и получить отверстие, необходимо выбрать команду «Вычитание» и указать сначала то тело, из которого будет вычитаться (куб), а потом то тело, которое будет вычитаться (цилиндр).

Как сделать карту в автокаде

Для скругления ребер тела используется команда «Сопряжение по кромке». Для создания скругления запустите команду нажатием кнопки на ленте, затем выберите все ребра, которые необходимо скруглить и укажите радиус скругления.

Как сделать карту в автокаде

Заключение

Как вы смогли убедиться, создание трехмерных моделей в AutoCAD не требует специальных навыков и умений. Пользователь, имеющий опыт работы с плоскими чертежами, легко освоит трехмерное моделирование в Автокаде.

Полученные в Автокаде модели можно использовать для самых разных целей: от создания плоских чертежей до визуализации и анимации движения тел или работы механизмов.
