Это обещанное продолжение статьи Моделирование по изображениям с картами высот, в которой я рассказывал, что это за изображения и как их искать.
Сегодня расскажу, что делать, если не удалось найти качественный исходник, но получить модель очень хочется.
Возьмем некачественное изображение в формате jpeg и выдавим ‘как есть’ в Cura.

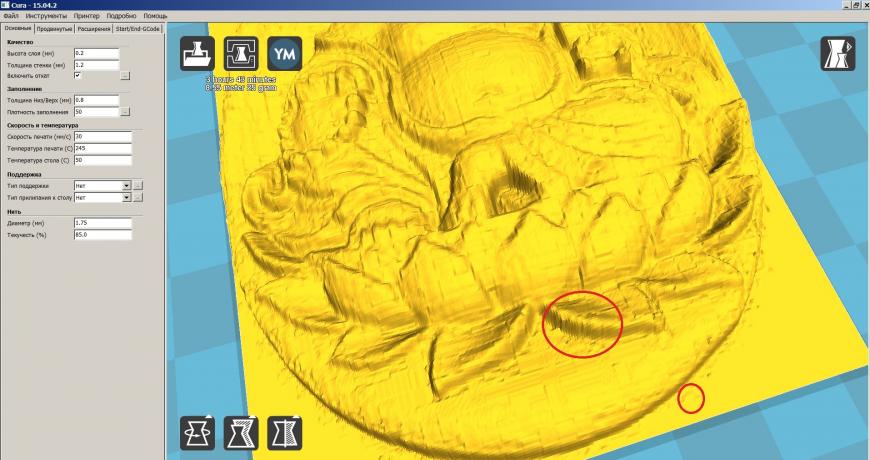

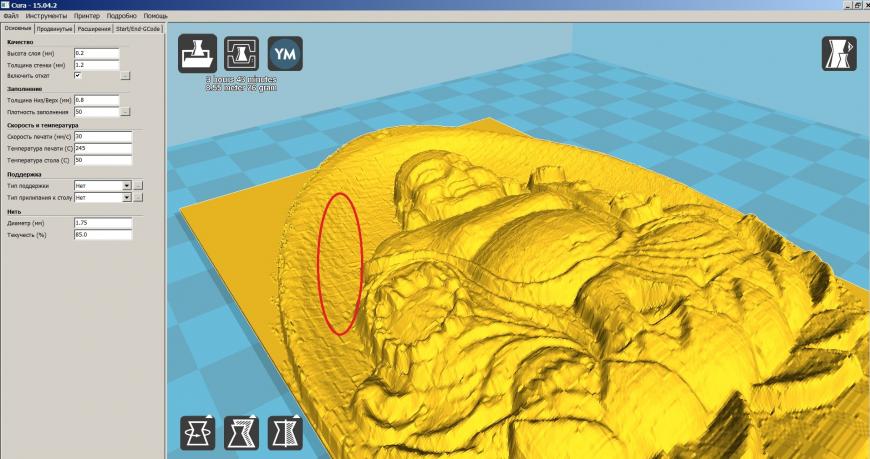

Видим многочисленные артефакты.
Попробуем улучшить ситуацию, используя графический редактор GIMP.
Убираем артефакты jpeg-компрессии
Открываем исходное изображение Файл — Открыть
Создаём новое изображение (Файл — Создать) размером 8×8 px с прозрачным фоном
Далее: Правка — Копировать и это окно можно закрывать без сохранения.

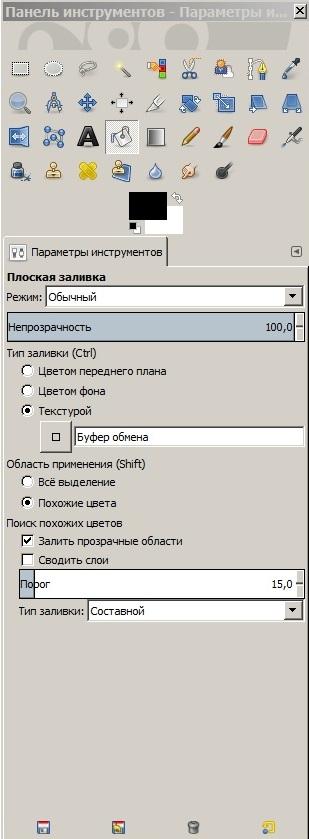

Выбираем инструмент ‘Заливка’. В параметрах выставляем ‘Залить текстурой’ и выбираем ‘Буфер обмена’.
Артефакты jpeg-компрессии представляют собой кластеры 8х8 пикселей, и сейчас мы наложили на границы кластеров сетку толщиной в 1 пиксель.
На панели слоёв щёлкаем правой кнопкой мыши по слою с ‘сеткой’ из текстуры и выбираем ‘Альфа-канал в выделение’. Теперь удаляем слой с текстурой, он нам больше не нужен.
Продублируем оставшийся слой (Слой — Создать копию слоя). Добавим к копии альфа-канал (Слой — Прозрачность — Добавить альфа-канал)
Далее Выделение — Инвертировать, Правка — Очистить, и снова инвертируем выделение и размываем его по Гауссу (Фильтры — Размывание — Гауссово размывание) на 1-15px, в зависимости от ситуации.
Сохраняем изображение в BMP.

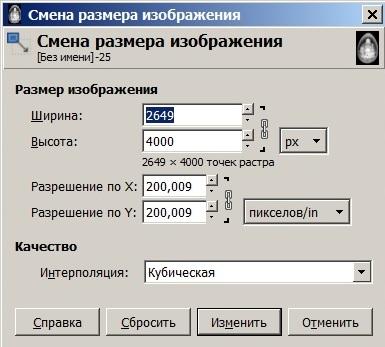

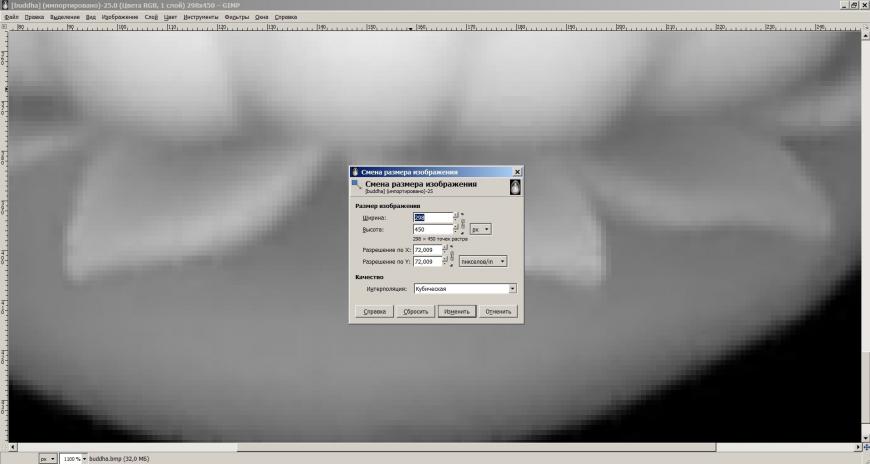

Ступеньки получаются из вот таких ‘пикселей’:

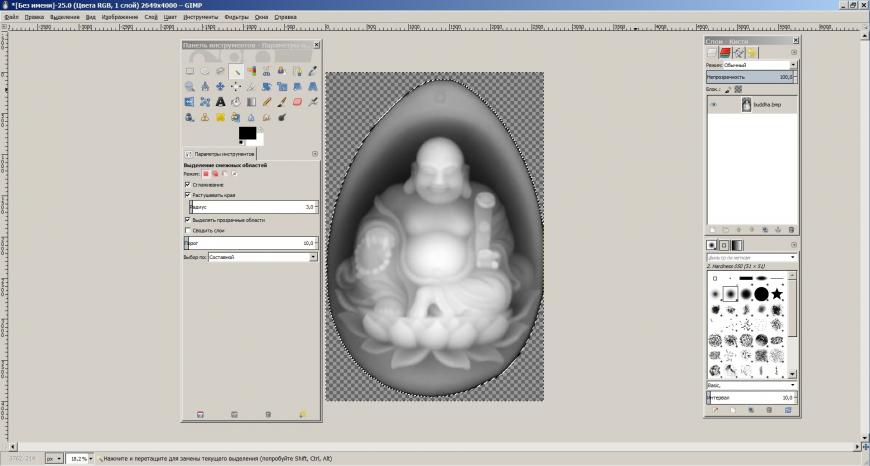

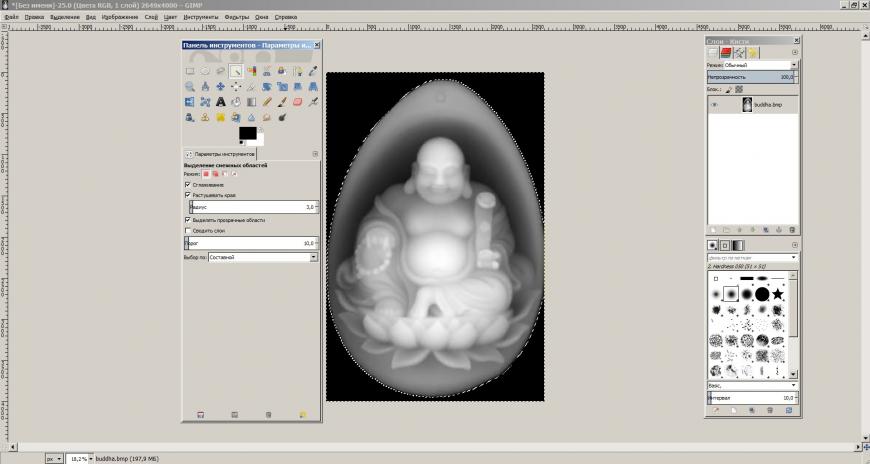

Тут есть много способов. Я сделаю так: инструмент Выделение смежных областей, выбираю черный фон
Инструментом Заливка заливаю фон свежим чистым цветом. Сохраняем в BMP.

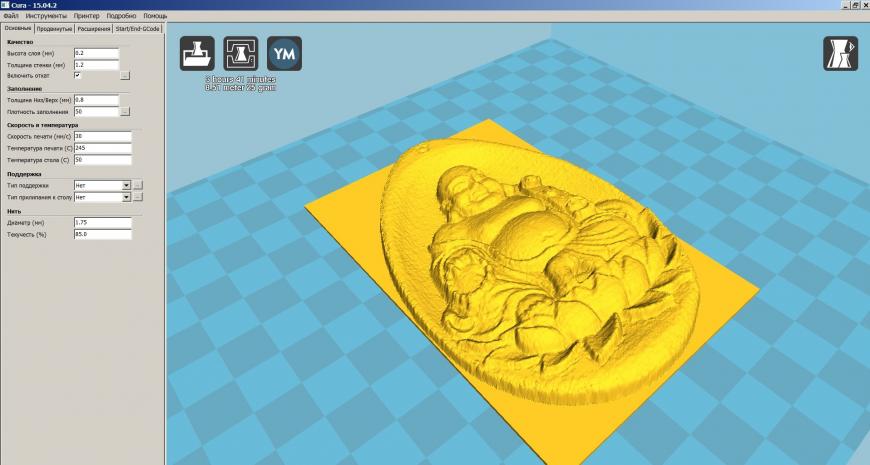

Возвращаемся в Куру:
Спасибо за внимание.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Еще больше интересных постов
Создание 3D моделей для сборки «Клапан проходной»
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Вашему вниманию представлено продолжение методического пособия по созданию.
Создание сборки «Клапан проходной»
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Перед Вами завершающая часть методического пособия по созданию модели «Кла.
3D моделирование в SolidWorks 2014. Часть 1.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Последнее время очень много было статей (и о, боже, даже книг).
Комментарии
Есть много способов улучшить карту высот, пользуюсь XnView
и фотошоп. Также есть метод улучшения в арткаме.
Способов, безусловно, много. Плюс можно дорабатывать уже на уровне 3д-модели. Например, от мелкого мусора на заднем плане можно махом избавиться, обрезав модель на 1-2 миллиметра.
3DLab, а какие сглаживания/размывание Вы ещё пробовали, кроме Гауссового?
Пока никаких. Я ведь сам только учусь 🙂
Применимость Ваших прикладных изысков вижу в пост-обработке при 3D-сканировании.
Так по Гимпу и Фотошопу полно профильных ресурсов с огромным количеством информации. Надо только знать, что искать. Я как раз и ставил цель лишь обозначить основные проблемы и решения при создании барельефов, а не нудно пересказывать уроки с других ресурсов. А сам я этой темой занимаюсь потому, что являюсь счастливым обладателем DLP-принтера, на котором можно делать отличные барельефы, например на чехлы для смартфонов.
А вот не найдете вы особо материалов по пост обработке фотографий под шоп, отвечающих задачам подготовки изображений для печати на 3-D. Не, я не вредничаю и не умничаю, так как зона поиска должна быть направлена в русло допечатной подготовки. Вот там, можно будет узнать и о том, как последовательно убирать фон размытием с последующим масштабированием или изменением разрешения. Как добиться резкости граничных пикселей тем же гаусом но с гарантированным результатом. Как правильно переводить цвет в ч/б без потери информации в изображении. Но, но. Все это достигается практикой и без постоянных тренировок получить приличный результат будет сложно.
А вот не найдете вы особо материалов по пост обработке
Все это достигается практикой и без постоянных тренировок
