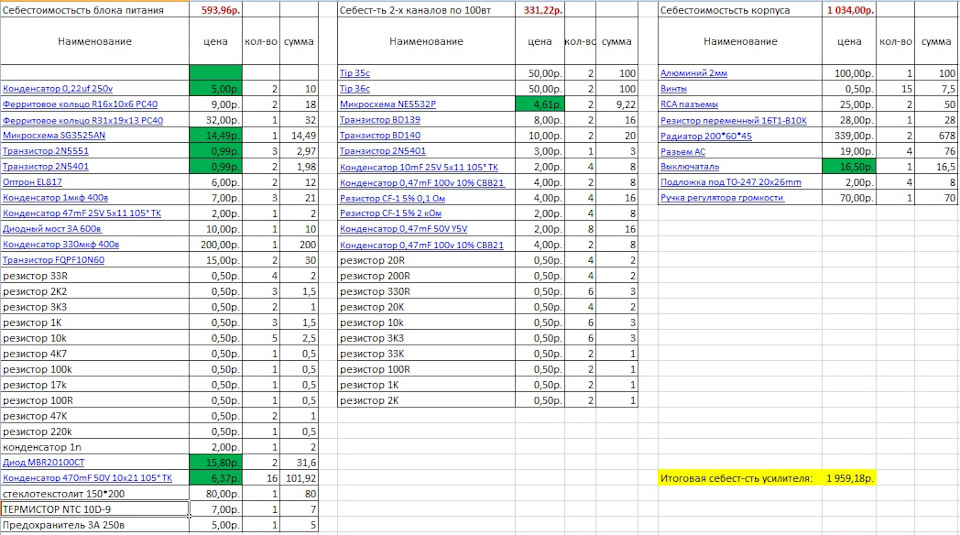

Всем привет, сегодня я хочу рассказать о том, как за небольшие деньги можно самому собрать стереоусилитель для своих любимых АС.

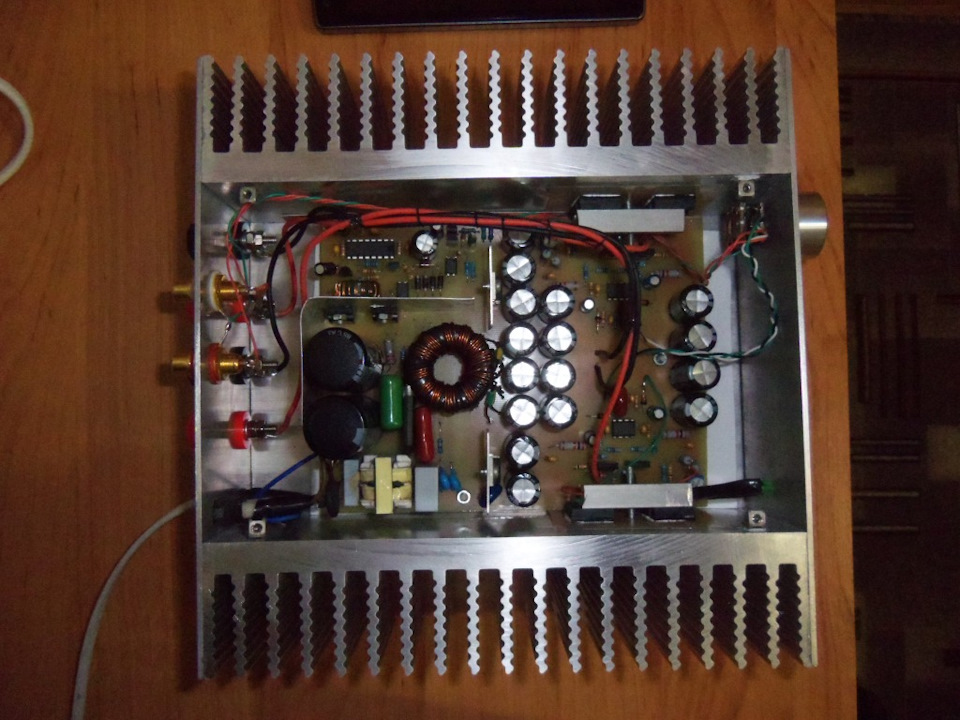

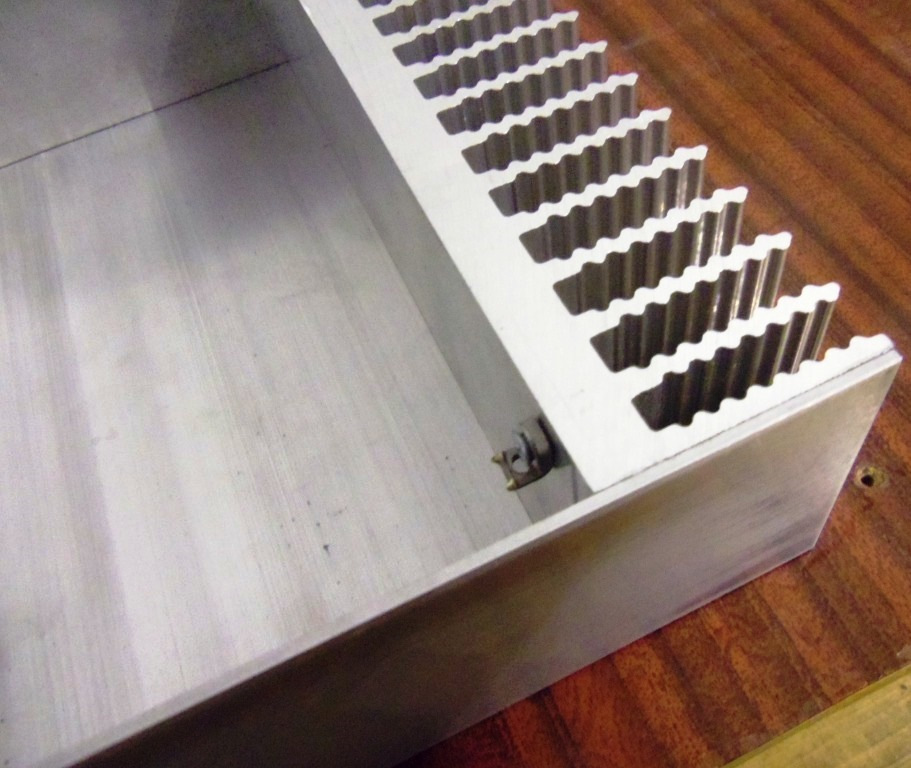

Сначала проектировка схемы и сборка печатной платы.

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

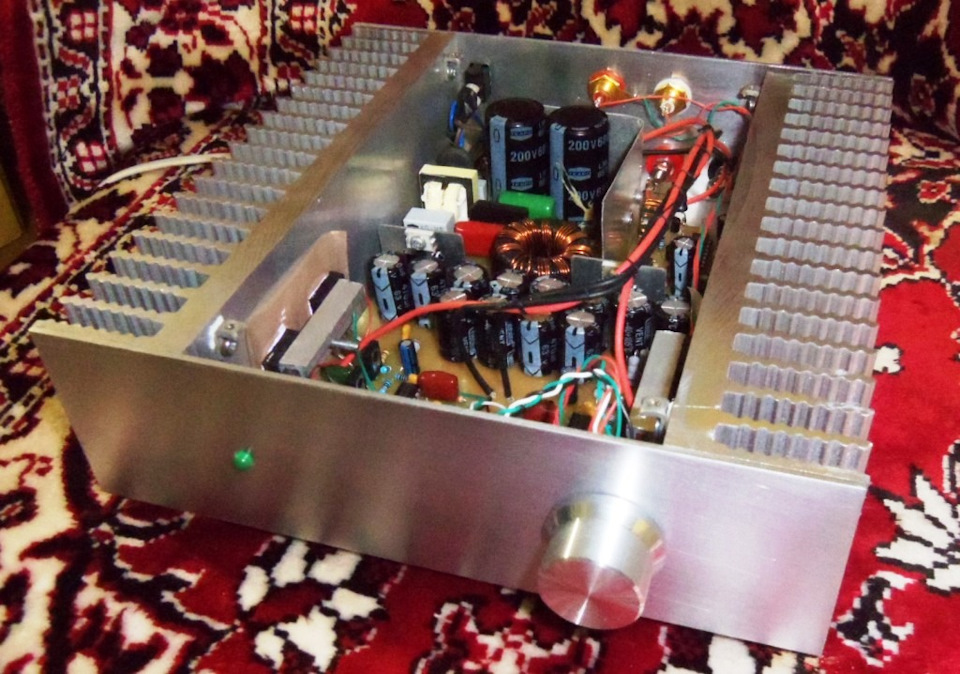

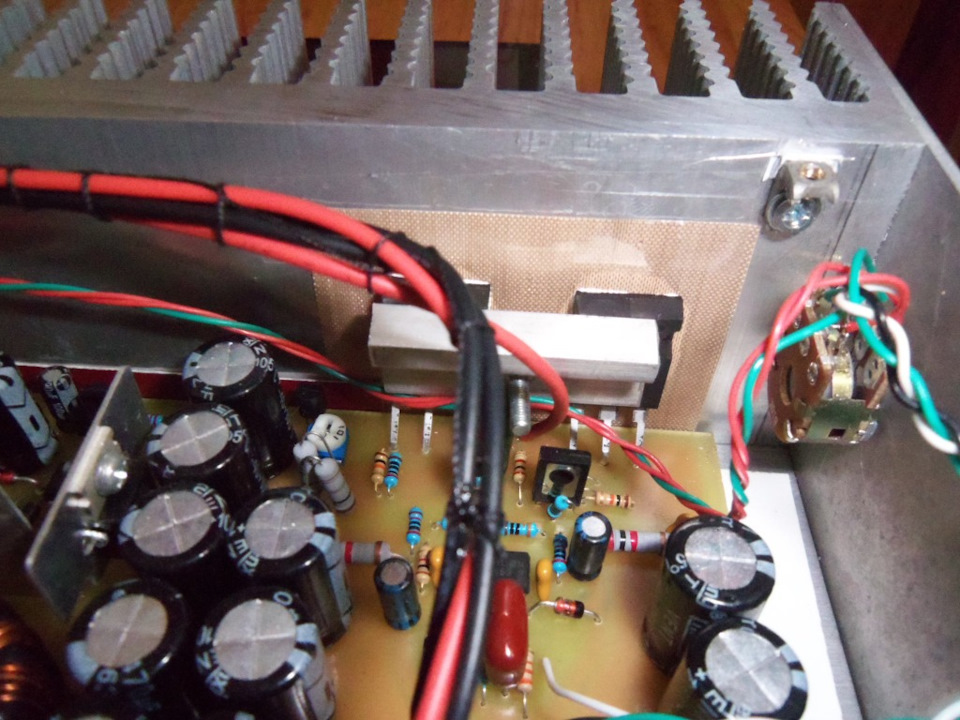

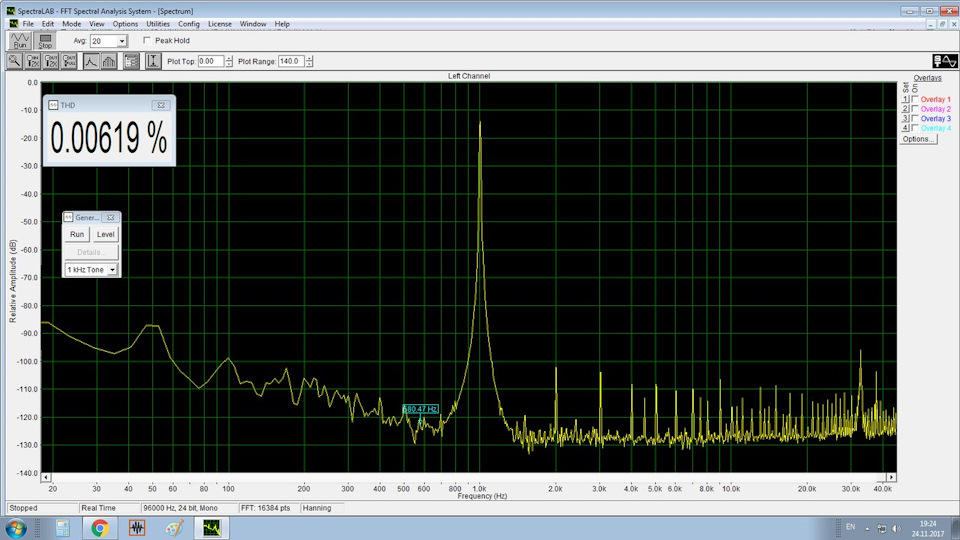

Замеры показали мощность порядка 130ватт на канал, что довольно серьезно, искажения очень низкие, шумов нет.

Как сделать катушку для усилителя

Как сделать катушку для усилителя

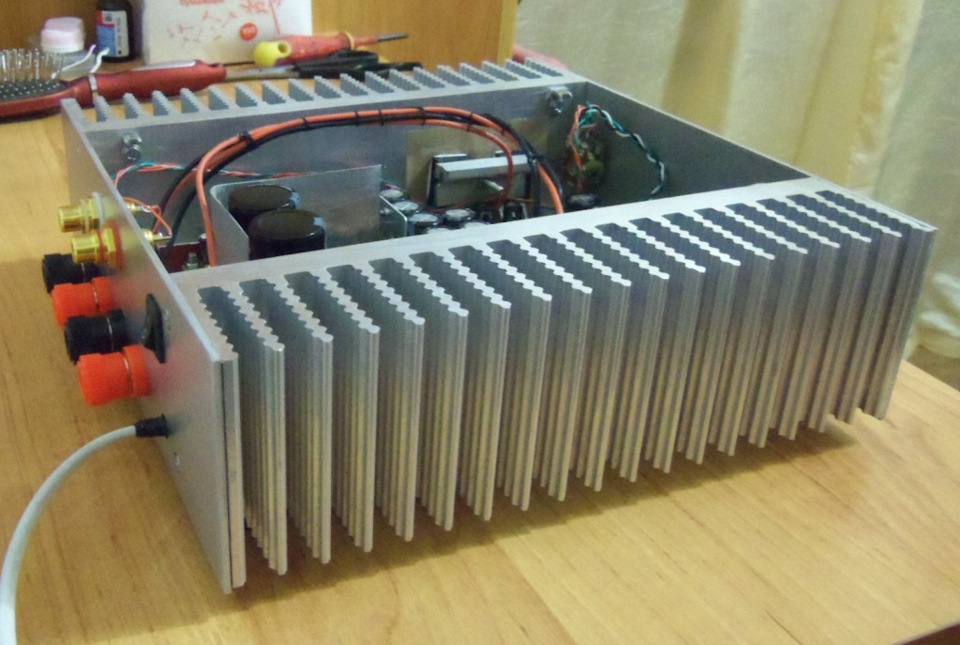

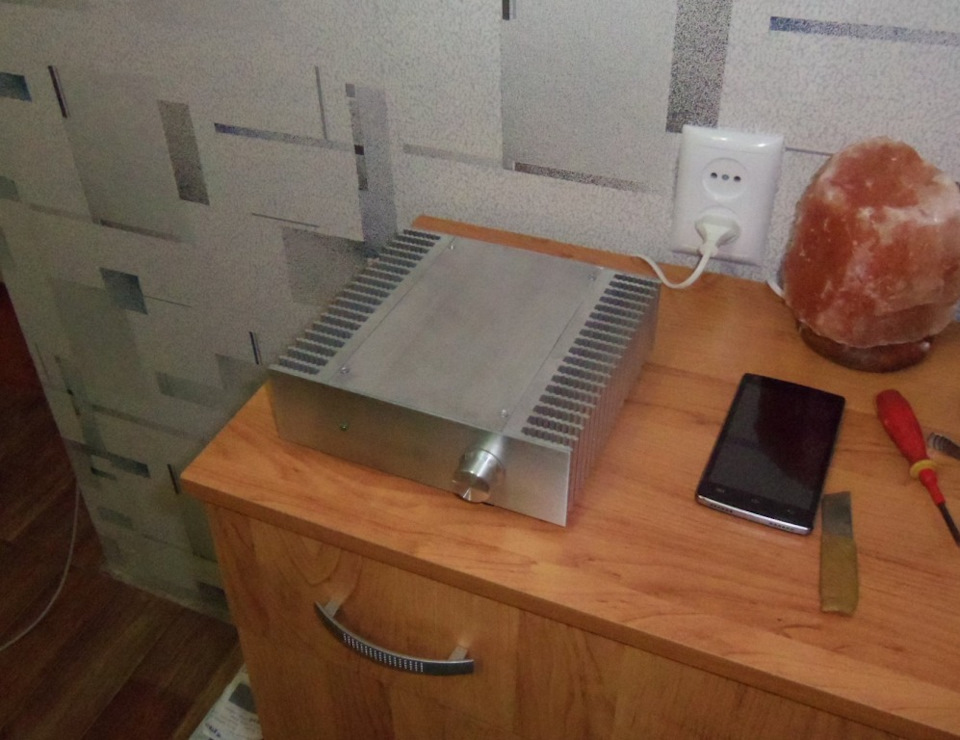

Усилитель работает очень бодро, звучание показалось кристально чистым и прозрачным.
Скачать схему и печатную плату можно по ссылке

А вот тут снимал работу усилителя еще на стадии сборки:

Как сделать катушку для усилителя

Метки: самодельный усилитель, darkamp.

Комментарии 141

Как сделать катушку для усилителя

Отличный усилок, молодец!

Как сделать катушку для усилителя

Мастер — золотые руки! Есть возможность собрать под нужные мне характеристики подобное для 220в? был бы рад также если посоветовал литературу что прийти к подобному пониманию в электронике))

Как сделать катушку для усилителя

Спасибо. Готовые усилители собираю редко. сейчас реализую блоки питания на 220в и платы усилителей отдельно.

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

там на схеме у тебя от 220.

Как сделать катушку для усилителя

В посте усилитель на 220, в комменте автоусилитель с питанием 12в. Очень похожи, только блоки питания разные у них))

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Здравствуйте, где можно взять описание схемы и порядок настройки? Намоточные данные трансформатора?

Как сделать катушку для усилителя

Добрый день, пока нигде, но работаю над этим недостатком. Хочу статейку написать по сборке устройства. Кольцо 36*23*15 PC40 — первичка 50 витков, вторичка 4 жилы по 12 витков. Маленькое колечко R16x10x6 PC40 3 жилами по 20 витков. Настраивать там нечего, только порог срабатывания защиты подстроечниками

Как сделать катушку для усилителя

Молодец! Красиво все получилось, но…
Примени кондеры Nichicon KZ, FG, FW, ELNA Silmic, ELNA Cerafine шунтированные пленкой Wima и керамикой Murata np0, операционники LME4986, LM4562, OPA2134 и похожие…и ты услышишь совсем другой усилитель. Бюджет, правда совершенно другой, но и звук на этот бюджет будет! Поверь! Я тоже раньше в конденсаторы не верил)))

Как сделать катушку для усилителя

я ток начинаю вникать)

Как сделать катушку для усилителя

Нифига се начинаешь))) мне такие поделки не осилить, я на ТДАшках закончил развиваться, но скажу что качественная рассыпуха и из ТДАшек конфетку сделает, а из твоего усилителя тем более!
Вот только импульсник дома то непонятно зачем? Взять тор 2х25, диодный мост, кондеры — и все дела!

Как сделать катушку для усилителя

Все дело в цене, один ТОР на 300 ватт сколько выйдет. Да я от торов отказался лет уж 8 как.

Как сделать катушку для усилителя

))) не по аудиофильски это…

Как сделать катушку для усилителя

Молодец! Руки из плеч!

Как сделать катушку для усилителя

Сколько стоит купить такой усилок. В гараже сейчас стоят S90 а питает их Радиотехника на 20вт. Маловато для них(

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Линейники в экран еще посадить и будет гуд.5 баллов.

Как сделать катушку для усилителя

молодец, отлично получилось

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Некислый такой усилок за 2 тысячи:)

Как сделать катушку для усилителя

важен сам процесс, а не цена

Как сделать катушку для усилителя

Крутое исполнение корпуса! Надо будет передрать )))

Как сделать катушку для усилителя

Точно, корпус офигенный!

Как сделать катушку для усилителя

Я вот нифига в таких штуках не шарю, порой даже завидую по доброму тем, кто шарит. Но за проделанную работу однозначно плюс.

Как сделать катушку для усилителя

Как сделать катушку для усилителя

серьезная вещь) судя по виду он наверно еще биткойны майнит)))

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Здравствуйте. Подскажи где радио детальками таришся такими дешевыми?

Как сделать катушку для усилителя

Большую часть из Китая заказываю оптом

Как сделать катушку для усилителя

аа. ну когда не одно устройство делаешь то да. а когда для себя 1шт то дороже выходит так как по 1шт не купить

Как сделать катушку для усилителя

Да есть куча онлайн магазинов радиодеталей. Даже у нас в городе есть маленький radioremont.com

Как сделать катушку для усилителя

Большую часть из Китая заказываю оптом

можешь ссылками поделиться на провереных продавцов?ибо очень много хлама на том же али.порой по фото хрен определишь, что именно приедет к тебе.

Как сделать катушку для усилителя

Сори питальник увидел

Как сделать катушку для усилителя

Где схема?
Где ТТХ уся?
Почему в корпусе уся нет источника питания?
Сама конструкция корпуса не продумана

Как сделать катушку для усилителя

Схема по ссылке в архиве, блок питания 400 ватт есть, 130вт 4 ома, стерео. Что добавить/изменить, с удовольствием выслушаю, в дальнейшем попробую исправить в следующем усилителе.

Как сделать катушку для усилителя

Класс!
Единственно что резануло глаз — неэкранированные провода.

Как сделать катушку для усилителя

О том как собрать сказано, а о смысле — ни слова.
Вопрос: какой идеологией нужно руководствоваться чтобы собирать подобные усилители?

Как сделать катушку для усилителя

А что не так? Очень интересно)

Как сделать катушку для усилителя

А что в нем «так»?
Захотел — сделал, это все понятно, а какой-нибудь еще смысл в нем есть? На качество звука он мягко говоря не претендует, это чуть сложней чем «на коленке». Как мощная брякалка, так он и не мощный вовсе. Вон на али нечто класса D за три копейки = полные штаны счастья. Звук уг зато его МНОГО (кому-то это важней).
Вот по этому и вопрос — смысл в нем какой?

Как сделать катушку для усилителя

Конструктивную критику или замечания по схемотехники я принял бы с удовольствием, а так это просто ваше мнение ничем не подкрепленное.

Как сделать катушку для усилителя

Нет тут моего мнения, есть лишь вопрос на который ответа еще не было.
Если так удобней, можно считать это критикой всей схемотехники в сборе, вопрос от этого не изменится — целевое предназначение данной схемотехники какое?

Как сделать катушку для усилителя

Усилить поступающий сигнал от источника по напряжению и по току, иначе усилить мощность слабого сигнала с минимально возможными для данной схемы искажениями. Мощности 112вт на канал (при КНИ 1%) вполне достаточно для домашних АС. Что мы сможем приобрести на современном рынке аудио хотя бы с похожими характеристиками за сумму, которую озвучил в посте? Вот для примера сравнение с заводским так называемым хай-эндом за 67т.р:

Как сделать катушку для усилителя

Как сделать катушку для усилителя

1. Акустика помещения
2. Подбор и согласование АС с помещением
3. Все остальное, под АС

Все эти твои мощности и КНИ как ты заметил на последнем месте. На что я тебе и намекнул — сделать-то ты сделал, но что и для чего, сам не знаешь, ибо начал с конца. Просто сделать усилитель «не для чего» это конечно клево, молодец, но когда сделаешь для чего-то а не просто так просадишь время на постройку бренчалки из мусора, поставлю лайк.

Как сделать катушку для усилителя

Усилить поступающий сигнал от источника по напряжению и по току, иначе усилить мощность слабого сигнала с минимально возможными для данной схемы искажениями. Мощности 112вт на канал (при КНИ 1%) вполне достаточно для домашних АС. Что мы сможем приобрести на современном рынке аудио хотя бы с похожими характеристиками за сумму, которую озвучил в посте? Вот для примера сравнение с заводским так называемым хай-эндом за 67т.р:

Как сделать катушку для усилителя

Касательно 67 000р и т.д.
Усилитель за 25к + АС за 200к (денежная пропорция именно такая), причем именно те что нужны для конкретного помещения а не напольники «помощней» в 12м2 комнату. Вот так это делается.
Касательно мощности… 50 ватт на канал за глаза, при условии что комната 20-25 метров а АС не дерьмо собачье, т.е. чувствительность высокая.

Как сделать катушку для усилителя

Не нашел параметров трансформаторов и катушек

Как сделать катушку для усилителя

Браво, бисс … хотя найдутся и табуреточные мыслители
которые будут хаить импульсный питальник

Как сделать катушку для усилителя

Сергей, что-то с вашей ссылкой не получилось, вам тяжело скопировать её для обозрения через кнопочку»Print Screen SysRq», чтоб оценить вашу работу?

Как сделать катушку для усилителя

Респект за работу и аккуратность! Синус на всех диапазонах держит? Ну и я бы выключатель вперед вынес, для удобства, мало ли где стоять будет, неудобно назад будет лазить.

Как сделать катушку для усилителя

карта звуковая наружная хорошая, среатив сауд бластер. Была когдато такая, даже с пультом.
А усилитель херня. Давно уже можно было в таком корпусе цифровой собрать.

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Подскажите где такие радики брали? Друг такой темой занимается, постоянно в поисках.

Как сделать катушку для усилителя

Внизу в комментах есть ссылка на группу.

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Все красиво и хорошо, но… Транс на кольце ещё изоляции между первичной и вторичной? Не страшно?
Вообще странный трансформатор. Не пойму что там где

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Кольцо это хорошо конечно же. Я не вижу изоляции между сетью и вторичной(. Лак на проводе межобмоточной изоляцией не является

Как сделать катушку для усилителя

Так там первичку то и не видно же, 50 витков под изоляцией спрятаны.

Как сделать катушку для усилителя

Блин, это черная изоляция такая? А я не пойму что за чёрное кольцо и почему обмотки такие. Прошу прощения, недопонял
Хотя если это изолента обычная тоже не очень хорошо, может и промчится при нагреве

Как сделать катушку для усилителя

Да все ругают изоленту)) сэкономил, надо ченить термостойкое…

Как сделать катушку для усилителя

Рукав для запекания, просто пленка какая нибудь для духовки — они из лавсана, то что надо

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Я лейкопластырем раньше обматывал «больные» трансформаторы :))

Как сделать катушку для усилителя

А зелёнкой?))
Пластырь кстати плохо влияет на провода, проверено электриками на фармзаводе)))

Как сделать катушку для усилителя

Как сделать катушку для усилителя

А на лампах усилки хорошие?

Как сделать катушку для усилителя

Ни разу не собирал и не планирую))

Как сделать катушку для усилителя

Говорят вообще помех\наводок нет.

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Да да, мягко и тепло без бумбокса.Вот мягко и тепо да так чтоб на одном диске 3-5 треков на весь диск или вообще винил.
А ломо да, умеют.)))Был момент перематывал.

Как сделать катушку для усилителя

Круто )) Самое главное теперь подставки под провода сделать, чтобы всякие там космические наводки на музыку не виляли ))

Как сделать катушку для усилителя

Я так понял это класс D или B, как играет по видео это просто не серьёзно, корпус хороший, но корпус это не конец, зачем мне хороший корпус, главное звук., можно даже без корпуса.
импульсный транс не слышал, не знаю как от играет.
работа хорошая не спорю.

Как сделать катушку для усилителя

B- класс, импульсный транс в принципе не может играть, это часть блока питания)

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Чистый B- класс, без тока покоя.

Как сделать катушку для усилителя

А тогда какой А класс, грязный что-ли?
Ну и В класс, нормально не от играет.
хорошо сделал конечно но надо лучше.

Как сделать катушку для усилителя

Значит будем стараться 🙂 а какой надо собирать то?

Как сделать катушку для усилителя

Надо собрать какой тебя устраивает.
Меня В не устраивает как-то так.

Как сделать катушку для усилителя

А бывает В разве? Я думал, А и А-В бывает. Из-за особенностей работы транзистора. Смещение на базе и все такое. Хм.

Как сделать катушку для усилителя

Входные провода не в экране, конденсаторы питания не фирменные, шунтирования пленочными не вижу. Без хорошего питания хороший звук получить трудно…

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Не дошел еще до таких измерений.(

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Спасибо) ну этот уж курочить не буду, в следующем переделаю

Как сделать катушку для усилителя

так проверь. у тя вроде экранируется. интересно на сколько эфективно.

Как сделать катушку для усилителя

схему посмотрел бы, а так красота! нашёл, извиняюсь) мне кажется ёмкости по питанию маловато будет… схемка совсем простая.

Как сделать катушку для усилителя

если блок питания тянет емкости по питанию вообще выкинуть и поставить керамику и тантал. добавить чучуть фильтров. конденсаторы со времен железных трансов тянуться.

Как сделать катушку для усилителя

схему посмотрел бы, а так красота! нашёл, извиняюсь) мне кажется ёмкости по питанию маловато будет… схемка совсем простая.

Для импусного блока питания много и не надо)) Там меандр же 48кГц, а не синус 50Гц. Хотя кашу маслом не испортишь)

Как сделать катушку для усилителя

Как сделать катушку для усилителя

А продавать такие поделки не собираешься?))

Как сделать катушку для усилителя

Вот корпус реально крут!
В таком корпусе что угодно работать будет!

Как сделать катушку для усилителя

Смотрю и плачу, чего же я паяльник из рук выпустил в детстве… Ведь сам паял платы, усилки делал, правда тогда таких прекрасных комплектующих не было. А сейчас даже припоять провода не помню как!)

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Сейчас всё намного проще, это вам не 80-90е!
Тут для создания устройства даже думать иногда не нужно!

Куча универсальных полевиков, куча микросхем под абсолютно любые задачи, плюс микроконтроллеры на любой вкус и цвет. А кому МК мало — пожалуйста есть ПЛИС!

Да и с пайкой тоже, куча флюсов, куча припоев, паяльники от 25Вт до бесконечности, с подключением к УСБ, на батерейках, газовые, керамические, паяльные станции.
Не то что раньше.
Дерзайте!

Как сделать катушку для усилителя

Да, раньше о таком мечтать не мог. Ребенка обязательно отправлю в радиокружок, заодно и сам с ним учиться буду)

Как сделать катушку для усилителя

А я, пожалуй, повторю.
Отличная работа!

Как сделать катушку для усилителя

Хвала мастеру, с удовольствием почитал блог

Как сделать катушку для усилителя

Что за дурацкая привычка к аббревиатурам? СА, ЛУТ — что это? Неужели сложно написать полностью?

Как сделать катушку для усилителя

Что такое СА армянское радио не знает, а ЛУТ-это лазерно-утюжная технология, когда рисунок дорожек печатается на лазерном принтере и утюгом переносится тонер рисунка на фольгу и потом вытравливается всё что не под тонером в растворе хлорного железа…

Как сделать катушку для усилителя

АС видимо, акустическая система леха611, наверно, имел ввиду.
Я как то спросил что такое мегасквирт, мне сказали — вам это не нужно. Так и тут, кто спрашивает что такое лут — лучше не смотреть такие посты.

Как сделать катушку для усилителя

ахаха про мегасквирт смешно)

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Агонь! Хочу такой усил + стрелочные индикаторы!

Как сделать катушку для усилителя

Что за музычка вначале была?

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как сделать катушку для усилителя

Как человек собравший (давно правда, лет 20 назад) не один усилитель и отремонтировавший десятки, могу сказать: работа класс!
К сожалению не было тогда возможности изготовить такие корпусы. Простые ящики из полированного ДСП делали.
Скинул ссылку сыну, пусть тоже дерзает!

P/S/ Одна засада — теплоотводы.
P/P/S И схему и печатку лучше перезалить в jpeg. Не все пользуют специализированное ПО.

Как сделать катушку для усилителя

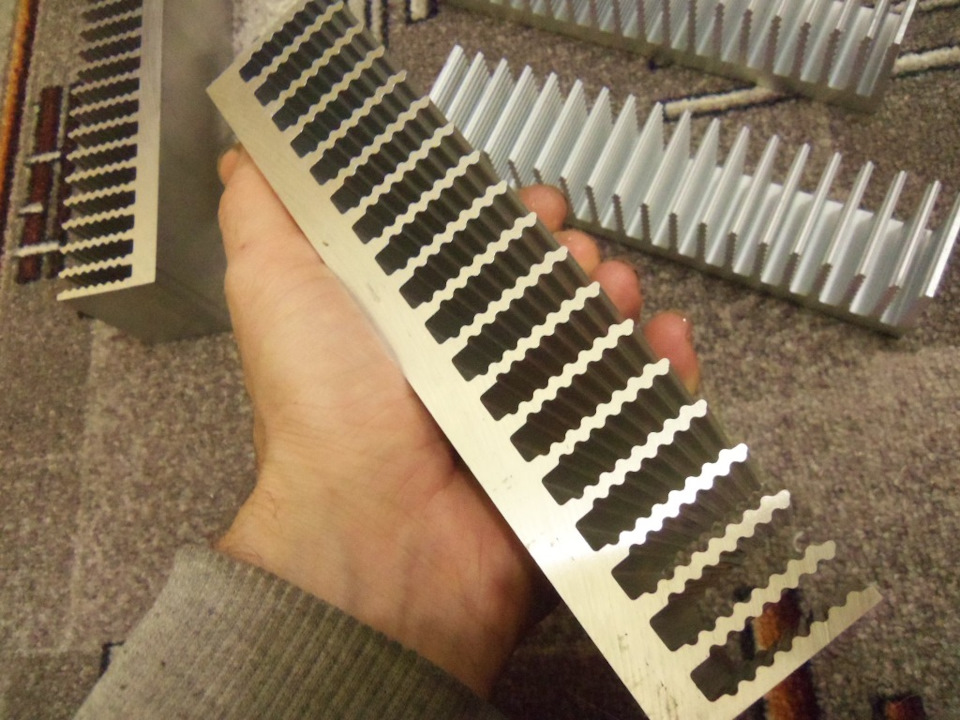

Спасибо, да сейчас все продается)) радиаторы режут любые в размер совсем не дорого.

Как сделать катушку для усилителя

Как человек собравший (давно правда, лет 20 назад) не один усилитель и отремонтировавший десятки, могу сказать: работа класс!
К сожалению не было тогда возможности изготовить такие корпусы. Простые ящики из полированного ДСП делали.
Скинул ссылку сыну, пусть тоже дерзает!

P/S/ Одна засада — теплоотводы.
P/P/S И схему и печатку лучше перезалить в jpeg. Не все пользуют специализированное ПО.

Согласен на все 100, извечная проблема радиолюбителя была корпусня.

Как сделать катушку для усилителя

Как человек собравший (давно правда, лет 20 назад) не один усилитель и отремонтировавший десятки, могу сказать: работа класс!
К сожалению не было тогда возможности изготовить такие корпусы. Простые ящики из полированного ДСП делали.
Скинул ссылку сыну, пусть тоже дерзает!

P/S/ Одна засада — теплоотводы.
P/P/S И схему и печатку лучше перезалить в jpeg. Не все пользуют специализированное ПО.

На счет этого ПО, то оно в свободном доступе и там даже ребенок разберется, естественно если есть элементарные знания электротехники. Открываете плату в программе, печатаете на фотобумаге лазерным принтером, прикладываете распечатанный вариант к текстолиту печатью вниз к медному слою чтобы бумага была сверху, затем утюжите. Даёте остыть и аккуратно под водой скатываете бумажный слой. На меди останется рисунок платы, кладете в раствор хлорного железа, он съест всю медь, кроме той, что оказалась под рисунком. Вуаля, печатная плата готова)

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
