Сообщества › Сделай Сам › Блог › Автоматический кернер своими руками.
Всем привет очередная самоделка по рекомендации подписчиков моего канала.
Автоматический кернер из старой рулевой тяги и металлического прутка
Без токарки не обошлось, но при желании можно и без неё.
ЗА ОСНОВУ МОЖНО ВЗЯТЬ ОБЫЧНЫЙ БОЛТ.
Весь процесс изготовления вы можете посмотреть в ролике
Приятного просмотра!
Метки: автоматический кернер
Комментарии 19
Испорченный бур от перфоратора
Норм, смотря что долбить, закалкнную садиться быстро
У нас сверловщик таким бы все пальцы стер.
Лучше керна из фрезы или метчика, по которому надо стучать обычным молотком- нет.
Игла с форсунки дизеля ещё лучше
У нас много метчиков и фрез XD
Спору нет)) игл у нас не так много, но я успел у топливщика выкружить три штуки)) настоящие амеровские Caterpillar.
Название сливает тебя в самом начале. Нереально раздражает. Даже смотреть не стал. Ни лайков, ни репостов, ни подписок.
Название для тех кто в курсе почему так называют ролики.
Эту вот неуемную энергию, да в нужное русло направить.
Я конечно всё понимаю, но зачем пилить болгарином когда есть токарный станок, да и резьбу можно резать там же… А вот на счёт КПД данной поделки солидарен с комментариями ниже. Да и стоит подобное изделие не дорого ru.aliexpress.com/item/1-…l?ws_ab_test=searchweb0_0, searchweb201602_5_10152_10151_10065_10344_10068_10342_10343_10340_10341_10543_10084_10083_10618_10307_10301_5711220_5722320_10313_10059_10534_100031_10103_10624_520_10623_10622_10621_10620_10142_10125, searchweb201603_36, ppcSwitch_7&algo_expid=b0337761-3bb0-4c89-b89a-4e8ed823df12-3&algo_pvid=b0337761-3bb0-4c89-b89a-4e8ed823df12&priceBeautifyAB=0
Я конечно всё понимаю, но зачем пилить болгарином когда есть токарный станок, да и резьбу можно резать там же… А вот на счёт КПД данной поделки солидарен с комментариями ниже. Да и стоит подобное изделие не дорого ru.aliexpress.com/item/1-…l?ws_ab_test=searchweb0_0, searchweb201602_5_10152_10151_10065_10344_10068_10342_10343_10340_10341_10543_10084_10083_10618_10307_10301_5711220_5722320_10313_10059_10534_100031_10103_10624_520_10623_10622_10621_10620_10142_10125, searchweb201603_36, ppcSwitch_7&algo_expid=b0337761-3bb0-4c89-b89a-4e8ed823df12-3&algo_pvid=b0337761-3bb0-4c89-b89a-4e8ed823df12&priceBeautifyAB=0
Если не ошибаюсь то школьник не поддерживает стандартную резьбу!0.8;1 и 1.2
Думаю набалдажник который непосредственно на керне надо уменьшить в массе а ударный увеличить, так сила удара будет сильнее за счет увеличения массы ударника. А так да не плохо нужная вестч))
Зачем так усложнять жизнь, проще молотком, можно слабее можно сильнее ударить
Удобство и КПД под вопросом (соотношение ударной массы к разгоняемой)
en.wikipedia.org/wiki/Aut…h_operation_animation.gif
Валяется автоматический, покупали за 150р что ли. Держишь как ручку, давишь вниз и он — шлеп, кернит.
Керн из хлама.Своими руками. Homemade center punch
Нередко у мастера возникает необходимость просверлить отверстие в очень твердом металле или же на ровной гладкой поверхности. Сделать это непросто, поскольку сверло может соскальзывать с намеченного места, оставляя хорошо заметную царапину. Для того чтобы избежать подобных ситуаций используют разметочное приспособление, называемое кернер.
Что такое кернер?
Те, кто знаком со слесарным делом, знают, что значит кернер. Это специальный ударно-режущий инструмент для разметки лунок, называемых кернами. Делаются они перед сверлением отверстий и препятствуют соскальзыванию сверла или самореза с намеченной точки на заготовке. Это приспособление может кернить металл, кафель и любую гладкую поверхность. Кернер должен быть очень прочным, поэтому изготавливается это приспособление из твердой инструментальной углеродистой стали.
Устройство керна
Слесарный ручной инструмент, называемый в народе тычка или керно, имеет вид стержня с круглым или шестигранным сечением. Рабочий его конец затачивается на конус, имеющий угол 100-120° и закаляется на длину 20-30 см. Угол заточки является важным показателем: инструмент с остро заточенным краем удобен, если предстоит точная разметка деталей, а кернер с тупым концом будет способствовать более легкому сверлению металла.
Близкие родственники накернивателя – бородок-добойник и шлямбур
Накерниватель, бородок-добойник и шлямбур настолько внешне похожи, что спутать их проще простого! Однако же функции они исполняют все совершенно разные. Бородок-добойник имеет практически полное сходство с накернивателем, за тем отличием, что рабочая его часть представляет собой урезанный конус. Добойником также можно оставлять крупные отметины на металле, однако же, чаще всего, его используют для пробивки небольших отверстий в металле или для добивания крепежных элементов в материал.
Изготовлены добойники чаще всего из хром-ванадиевой стали. Лучше выбирать инструмент с закаленными наконечником и бойком. Рукоятка должна быть достаточно толстой, чтобы удобно было ее охватывать рукой. Обязательно приобретайте инструмент с насечками, чтобы проще было удерживать его в ладони при ударе. Шлямбур от накернивателя также отличается наконечником в виде трубки, на конце которой напаяны зубчики из прочного металла. Используют шлямбур для пробивки отверстий в кирпичных и бетонных стенах.
Вернее, использовали… Сейчас, когда быстрее и проще проделать отверстие перфоратором, строители не станут заморачиваться над работой со шлямбуром. Впрочем, для бытовых нужд инструмент пригодится – не покупать же ради нескольких дырок в год которого сложнее, да и цена выше.
Удобство инструмента заключается в том, что крошка при работе собирается внутри трубки, которую нужно время от времени вынимать и вытряхивать. Когда нет шлямбура под рукой, отверстие можно проделать обычным сверлом, желательно старым, которого уже не жалко. Постукивая по сверлу, постепенно проворачивайте его по оси, время от времени вынимайте и продувайте отверстие.
Еще одним близким родственником всех перечисленных инструментов является шило-пробойник. От обычного шила его отличает шляпка или ручка, приспособленная под удары молотком. Такой инструмент пригодится каждому, кто работает с кожей или тонкими листами металла. С помощью пробойника легко пробиваются небольшие отверстия.
Нельзя забыть и о слесарном зубиле – металлическом стержне, которым рубят металл или применяют в отделочных работах, если нужно отколоть небольшой кусок бетона. Зубило делается из закаленной стали, один конец стержня слегка заокруглен для удобства ударов молотком, второй край, который еще называют «хвостовиком», расплющен и заточен. Часто для безопасности руки, которой держат зубило, с ударной стороны надевается пластиковая насадка со шляпкой.
Если у вас дома валяются клапана от автомобиля, не спешите их выбрасывать!

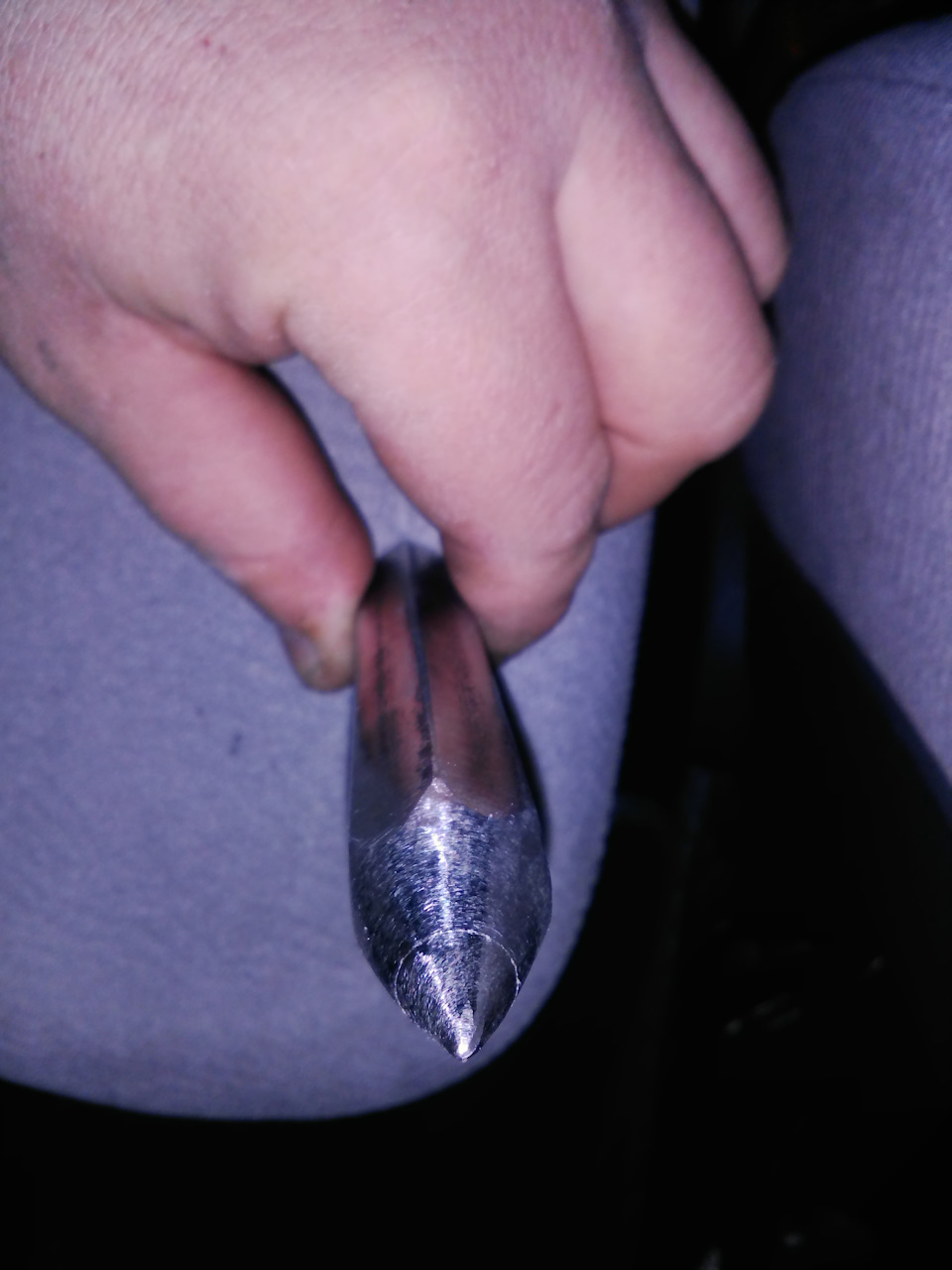

Я хочу рассказать, как своими руками с клапана можно сделать отличный керн, который будет работать не хуже заводского, да и выглядеть будет совсем не плохо.
Использовать нужно только впускной клапан, поскольку он полностью цельный и не имеет внутри полости как у выпускного клапана.
Для чего нужен кернер?
Любая работа с металлом требует точности. Например, если без подготовки начать сверлить металлическую деталь, то можно наблюдать, как сверло «уходит» в сторону, а отверстие получается совсем не в том месте, где надо. Чтобы процесс сверления любых отверстий прошел легко, лучше предварительно сделать кернение по существующей разметке. Слесарный кернер – это отличное приспособление, с помощью которого можно легко сделать лунки, которые будут препятствовать скольжению сверла по поверхности обрабатываемой детали.
Виды керна
Это слесарное устройство зачастую бывает ручным, но существует и автоматический инструмент керн, который в народе называют самострелом. Встречаются модели, имеющие оправки, с помощью которых, например, быстро формируются отметки на заданном расстоянии от края изделия. Есть кернеры-центроискатели со специальными направляющими, которые способны нанести лунки на шаре или в цилиндрической заготовке. В некоторых пружинных кернерах можно регулировать силу удара, повернув специальный колпачок в ту или иную сторону.
Механический кернер
Электрический кернер
Такой электромеханический инструмент состоит из корпуса, внутри которого помещены катушка электромагнита с сердечником, боек, пружина и наконечник. Во время нажатия на автоматический кернер происходит опускание его корпуса. При этом шайба, имеющаяся на наконечнике, замыкает цепь электромагнита и боек, с большой силой втягиваясь в катушку, и ударяет по магниту. Так образуется лунка в заготовке. При поднятии кернера происходит размыкание цепи и боек с помощью пружины возвращается на свое исходное место. Стоимость такого кернера выше, чем ручного или механического.
Ход работы
Нетрудно изготовить автоматический керн самостоятельно, если работать поэтапно. От мастера требуется выполнить следующие действия:
В результате самодельный кернер должен действовать следующим образом:
Изготовление изделия можно считать успешно завершенным в том случае, если при надавливании стержня в нужной точке на поверхности незамедлительно образуется метка. Как свидетельствуют многочисленные отзывы владельцев, самодельные кернеры и стержни удобно хранить в досках для шахмат. Там для каждого стержня можно сделать специальные секции, изготовленные из пенопласта.
Самодельные керны, как обычные, так и автоматические, являются оптимальным решением для тех, кто лишь от случая к случаю использует данный инструмент.
Если в среде профессионалов кто-либо называл этот инструмент керном, он переставал таковым быть по определению. Керн или керно – это лунка в материале – результат работы кернера и никак иначе. А еще образец породы грунта, полученный особым способом, но это точно не предмет нашей статьи. Сейчас же, даже Википедия подает слово «керн», как второе название инструмента — кернера, что в корне неправильно, но оставим это на совести авторов материала.
Кернер представляет собой металлический стержень, из инструментальной стали с заостренной ударной частью, заточенной под углом преимущественно 120° и закаленной на длину 20 – 30мм, и бойка – с другой стороны, также термообработанной, но на 10 – 15 мм. Еще ее называют затыльником. Используется в слесарном деле для получения лунок или кернов, необходимых для удобства сверления материала.
Большая часть инструмента остается незакаленной, а значит менее хрупкой, что делается в первую очередь с целью безопасности его использования. Форма сечения стержня кернера особой роли не играет: он может быть круглым, и тогда не нем часто делается накатка, чтобы было удобнее удерживать его в руке, а может быть и шестигранным. Материал шестигранников – углеродистая сталь, поддающаяся термообработке, поэтому, если у вас возникнет необходимость быстро в домашних условиях сделать кернер и найдется подходящий по сечению шестигранник, можете смело его использовать – закалку он примет без цементации (насыщения поверхностного слоя стали углеродом).
Кернение, почти во всех случаях, производится для последующего сверления материала, чтобы сверло не скользило по поверхности заготовки на начальном этапе сверления. Но бывают и варианты…
В зависимости от диаметра сверла подбираются и габариты кернера, но это чаще бывает на производстве при массовом кернении, для получения отверстий разных диаметров.
Также и угол заточки кернера может быть другим, ведь для мягких металлов и сверло затачивается под меньшим углом.
Как выбрать керн?
При выборе этого слесарного инструмента обратите внимание на следующие моменты:
Рейтинг кернеров
Поскольку кернер играет важную роль при проведении измерительных и разметочных работ, то не помешает ознакомиться с рейтингом самых лучших моделей такого слесарного инструмента:
Какое керно выбрать?
Простое керно самое дешёвое, электрическое – значительно дороже. Выбирая для себя инструмент, определитесь, как часто вы собираетесь его использовать. Если только от случая к случаю, то достаточно обычного или недорогого автоматического (чтобы можно было обходиться без молотка). Для профессиональной деятельности покупают качественный механический или электрический.
При достаточной твердости металла сверло или саморез, завинчиваемый шуруповертом, могут с легкостью соскользнуть с намеченной точки, и в такой ситуации не избежать крупной царапины или даже сломанного сверла. Чтобы такого не случалось, принято делать лунки или керны, и инструмент для этого есть специальный – кернер!
Как пользоваться керном?
Если в процессе работы требуется сделать отверстие в какой-либо детали, то прежде всего надо наметить будущее место сверления. Для этого используют слесарный кернер. Помните, что подобные манипуляции следует проводить на массивном твердом основании. Процесс работы с ручным инструментом происходит следующим образом:
Как сделать керн своими руками?
Те умельцы, которые любят мастерить, могут попробовать изготовить кернер своими руками. Этот слесарный инструмент сэкономит средства и ничем не будет уступать заводскому изделию, а сделать его можно, например, из обычного болта, диаметр которого 14 мм. Работа по изготовлению керна состоит из следующих этапов:
Сообщества › Оснащение Гаража и Инструмент › Блог › Керн своими руками
Комментарии 71
Я заточенный клаппан исползую как керн.
а дальше что? оЧуЧение что мне рассказывают как правильно ананировать… жесть! урок труда 3 класс общеобразовательной школы…
автор извини но ты рассказываешь что 2х2=4.
Игла распылителя форсунки любого нашего грузовика или трактора и всё
а сталь 45 разве не углеродистая))))а так согласен — хвостовик не из быстрореза делают
Сверло, дюбель и клапан это все не то!хорошее керно получается из метчика особенно из совковых
Жесть. Скоро посты будут о том, как я научился кусать пасатижами гвозди.
И делать ничего не надо
Лучше бы Казань пофотографировал и выложил.
Сам изготовил керн? С ума сойти! Слесарь 9-го разряда!
Скоро будут писать о забитых гвоздях!
Шаман! Я как раз собирался запостить, как я загнутый гвоздь разогнул и он прям как новый стал! )

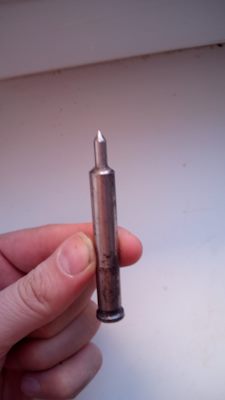

Сделал керно из выхлопного клапана Камаз. Очень достойно держится
если есть камаз то можно еще из распылителя топливной форсунки смастырить, просто иглу перевернуть ))
«читал перед сном пейджер, много думал…»
купил за 8 долларов автоматический керн. Экономит время очень сильно.
Хотите сказать, что тут грубо нарушена английская монополия на продажу кернов, чертилок и клеймителей?
хорошая полезная вещь… я б наверное купил готовый вариант, лень делать, времени нет.
Как она выглядит неважно, главное выполняет свою функцию
А с чего началось это «карл»? И почему карл?
Скажи своему Карлу, апокалипсис отменяется, я исправил ошибку, мир спасен Карл!))
Если честно, то сталкивался с такими названиями как керн, кернер, а вот со словом керно впервые. У меня возникла ассоциация с кенр+…овно= керно! Поправите? Не в пику пишу… работа проведена неплохо.
Вещь хорошая нужная, но надо добавить функционала, с обратной стороны добавь ухоковырялку, тогда цены керну не будет.
именно из клапана себе и делал ) только шляпку обрезал так что бы она квадратная стала, это что бы не каталось оно да и выглядит симпотнее)
Дюбель готовый керн, только ручку приделал
Лучший керн, это форсуночная игла от судогово дизеля…
Его достать хотя бы коком устроится надо будет )))
От тракторной форсунки тоже неплохой 🙂
Смотря какой трактор )
Его достать хотя бы коком устроится надо будет )))
Ну я то 2й механик) так то…
ну мне ещё проще. берёшь трубку, звонок «деду»: «Дедушка, когда будешь обходить свой подвал имени Рудольфа Дизеля, захвати ПЖЛСТ иглу от распылителя с ГД. и всЁ!
но у меня сделанный своими руками, лет 25назад. Фото завтра с описанием 🙂
Керн.
Оригинально-то да. Но попробуй автоматический керн — жизнь засияет новыми красками.
на работе делаем керны из всего что под руку попадется)) последний сделали из цифры для клеймения деталей)) также экстракторы для резьбовых втулок делаем за 5-10 минут у точила можно и экстрактор забабахать и керн. с алюминием и сталью справляется))
КЕРНО ИЗГОТАВЛИВАЮТ ИЗ УГЛЕРОДИСТОЙ СТАЛИ К ПРИМЕРУ У-10 У-12 ПОСЛЕ ИЗГОТОВЛЕНИЯ КЕРНА КОНЧИК РАБОЧЕЙ ЧАСТИ КАЛИТСЯ ЗАТЕМ ЗАТАЧИВАЕТСЯ И ПОЛЬЗУЕТЕСЬ ИМ ВСЕ ЖИЗНЬ.
