Как сделать ключ морзе
Как сделать телеграфный ключ
Для создания телеграфного ключа нам необходимо:
1. Несколько мебельных уголков
2. Кусочек брусочка
3. Кусочек фанеры
4. Несколько проводков
5. Пружина, несколько шайбочек
6. Мебельная ручка
7. Пара саморезов
Итак, приступим:
1. Необходимо сделать разметку:
a) где будет находиться рычаг
б) места расположения кронштейнов шарнира
в) места установки ручки и контактной группы
г) места расположения ограничителя
д) мест крепления пружины устройства натяжения
Инструмент: карандаш.
4. Зачищаем изоляцию в обеих концов двух проводов.
Инструмент: бокорезы.
6. В отверстие (в) рычага монтируем мебельную ручку, под нее вставляем зачищенный от изоляции конец второго провода.
7. Если свободный ход рычага больше 1-2 миллиметров, в отверстие (г) основания вкручиваем саморез.
Инструмент: отвертка.
9. Монтируем пружинку устройства натяжения саморезами с прокладкой шайб.
Инструмент:отвертка
Телеграфный ключ готов.
Продолжим: для изготовления пищалки потребуется:
1. Батарейка и держатель для нее
2. Генератор звука
3. Клеммная коробка
Термоклеем приклеиваем клеммник и генератор звука на держатель батарейки:
Подсоединяем к клеммной коробке провода от телеграфного ключа, крепим держатель батареи к основанию телеграфного ключа.
Устанавливаем батарейку на ее законное место, и всё.
Можно учить азбуку Морзе и начинать тренироваться в передаче сигналов с помощью телеграфного ключа.
Не пропустите обновления! Подписывайтесь на нашу страницу в Instagram.
Так же у нас есть Telegram канал.
Вам понравился наш материал? Поделитесь с друзьями!
Как самому сделать телеграфный ключ для Азбуки Морзе
Сперва я хотел сделать видеоролик и сделать такой самодельный телеграфный ключ под видеокамеру. Но потом решил просто опубликовать эту статью, тут все очень подробно.
Идея создания телеграфа Морзе принадлежит американскому изобретателю и художнику Сэмюэлю Финлей Бриз Морзе. Все прежние системы телеграфа имели множество проводов, сложные и неудобные в обращении аппараты.
В 1832 году, возвращаясь из Европы в США, Сэмюэль Финлей Бриз Морзе узнает о телеграфе из случайной беседы со своим попутчиком. Услышанное произвело на него такое впечатление, что по прибытии домой он немедленно занялся опытами в области телеграфной связи. Морзе не имел необходимых знаний для того, чтобы претворить в жизнь свои идеи, и был вынужден искать квалифицированную помощь. К своим разработкам он привлёк выдающегося учёного Джозефа Генри — первооткрывателя в области электромагнетизма.
К концу 1830-х годов была создана новая, действительно замечательная система телеграфа, отличающаяся поразительной простотой. Эта система состояла из одного провода (второй заменяла земля), имела автоматический приёмник для записи сигналов и простой и удобный передатчик в виде ключа для замыкания и размыкания электрической цепи. Сигналы передавались специальным кодом, в котором буквы обозначались комбинациями точек и тире. Сигналы кода стали принимать и просто на слух, как относительно короткое или длинное звучание. Вскоре телеграфисты настолько усовершенствовали своё мастерство, что могли принимать и передавать сигналы с невероятной скоростью, при которой ухо непосвящённого человека слышало лишь непрерывное звучание.
Высокой скорости приема и передачи сигналов телеграфисты могли достигнуть только упорными и длительными тренировками. Радисты в современном мире пользуются практически теми же передатчиками, что и в 19 веке, и залогом высокой скорости приема и передачи сигналов для них — так же, как и для телеграфистов прошлого тысячелетия, является долгая и упорная тренировка.
Для тренировки передачи сигналов азбукой Морзе можно использовать простейший аппарат, состоящий из телеграфного ключа, источника питания и генератора звука. И сделать этот аппарат начинающий радист-любитель может из подручных материалов. Купить прийдется батарейку и генератор звука. Телеграфный ключ, в идеале, должен выглядеть примерно так:
Конструкцию телеграфного ключа можно условно разделить на шесть элементов:
1. Рычаг
2. Основание
3. Шарнир
4. Ограничитель перемещения ключа
5. Устройство натяжения
6. Контактная группа
Телеграфный ключ, сделанный на коленке из подручных материалов, конечно же, будет выглядеть несколько иначе. По большому счету, телеграфный ключ можно сделать из бельевой прищепки:
или из канцелярского степлера:
Но работать такими ключами будет неинтересно — тяжело и неудобно.
Для изготовления телеграфного ключа понадобятся:
1. Пара мебельных уголков
2. Обрезок бруска
3. Кусочек фанеры
4. Пара проводов
5. Пружинка, пара шайбочек
6. Мебельная ручка
7. Несколько саморезов
Итак, приступим:
1. Необходимо произвести разметку:
a) места расположения рычага
б) места расположения кронштейнов шарнира
в) места установки ручки и контактной группы
г) места расположения ограничителя
д) мест крепления пружины устройства натяжения
2. Вскрываем все размеченные отверстия насквозь, через брусок и фанеру (кроме отверстия в торце рычага — его на длину сверла) сверлом диаметром 2,5 мм. Отверстие (в) в рычаге рассверливаем сверлом диаметром 4 мм. для винта мебельной ручки.
Инструмент: дрель, или сверлильный станочек.
3. Прикручиваем мебельные уголки саморезами к бруску так, чтобы кронштейны свободно вращались. В отверстие (г) рычага с нижней стороны вкручиваем саморез. Длина выступающей части самореза должна быть на несколько миллиметров меньше, чем расстояние от оси шарнира до основания — это определяет свободный ход рычага.
4. Зачищаем изоляцию в обеих концов двух проводов.
5. В отверстие (в) основания вставляем зачищенный от изоляции конец одного из проводов, вкручиваем в это отверстие саморез. Длина выступающей части самореза должна быть равной или меньшей, чем длина выступающей части самореза, вкрученного в отверстие (г) рычага — это определяет свободный ход рычага.
6. В отверстие (в) рычага монтируем мебельную ручку, под нее вставляем зачищенный от изоляции конец второго провода.
7. Если свободный ход рычага больше 1-2 миллиметров, в отверстие (г) основания вкручиваем саморез.
8. Мебельные кронштейны прикручиваем к основанию, фиксируем провода — например, термоклеем.
После того, как кронштейны прикручены к основанию, следует отрегулировать свободный ход рычага — закручивая или выкручивая плоскогубцами саморез (в) в основании, необходимо добиться, чтобы свободный ход рычага был не более 1 миллиметра: как показала практика, чем меньше свободный ход — тем удобнее работать.
9. Монтируем пружинку устройства натяжения саморезами с прокладкой шайб.
10. Для пущей эстетики ключ красим, предварительно сняв красивую блестящую ручку. Красить следует аккуратно, не задевая винт и саморез контактной группы — к которым подключены провода.
Телеграфный ключ готов.
Продолжим: для изготовления пищалки потребуется:
1. Батарейка и держатель для нее
2. Генератор звука
3. Клеммная коробка
Термоклеем приклеиваем клеммник и генератор звука на держатель батарейки:
Распаиваем провода: (-) с держателя батарейки на (-) генератора звука, (+) с генератора звука и с держателя батарейки — в клеммник, на разные контакты.
Подсоединяем к клеммной коробке провода от телеграфного ключа, крепим держатель батареи к основанию телеграфного ключа.
Устанавливаем батарейку на ее законное место, и всё.
Можно учить азбуку Морзе и начинать тренироваться в передаче сигналов с помощью телеграфного ключа.
Полуавтоматический телеграфный ключ
Идея создания телеграфного манипулятора из канцелярских скрепок не нова. Я, в частности, почерпнул ее отсюда: http://www.us7ign.com/?p=631
Элементарно, как видите справится даже ребенок.
Но когда я нашел подходящий кусок текстолита, согнул пару скрепок и скрепил все это болтами, стало ясно, что конструкция слишком легкая.
Для нормальной работы потребуется или прикрепить ее жестко к столу, или как-то утяжелить. Я выбрал второй вариант, плюс купил комплект самоклеящихся резиновых ножек для радиоаппаратуры.
Для утяжеления решил сделать свинцовое основание. Для этого слепил макет основания из пластилина, положил его в морозилку на пару часов (для твердости). В керамической пиале развел финишную гипсовую шпаклевку. Пластилиновую модель смазал техническим вазелином, проколол несколько отверстий в донной части для выхода воздуха и вдавил в наш гипс. Да, пиалу, т.е. опоку, перед заполнением гипсом тоже смазал техническим вазелином. За ночь и полдня форма застыла, я аккуратно выковырял пластилин и поместил ее в духовку для разогрева. Предупреждаю, что разогретые остатки пластилина и солидол прилично дымят при нагреве, так что приготовьтесь обильно проветривать помещение или работайте под вытяжкой. Свинец плавил из старых рыбацких грузил в банке из-под рыбных консервов на газовой плите. Заливать следует в хорошо разогретую форму, иначе застывает неровно, комками. В результате, немного подровняв напильником, получили основание для нашего манипулятора:
Теперь дело за ключом. В промышленных радиостанциях обычно встроена схема ключа, но я делаю комплект для изучения азбуки Морзе, для тренировки, поэтому стал искать подходящую схему-прототип. Первый вариант собрал по этой схеме: http://www.radionic.ru/node/1026
Решено было схему несколько доработать, в частности, в плане помехоустойчивости. Для этого по входу от манипулятора установлены триггеры Шмитта.
Окончательная схема, после отладки выглядит так:
Сборку производил с использованием SMD компонентов. Плата разведена в программе Sprint-Layout, изготовлена методом ЛУТ. После исправления всех выявленных ошибок:
Фото собранного устройства:
Свинец-свинцом, но антискользящий коврик из автомагазина не помешает.
В процессе разработки было допущено несколько ошибок, пришлось оперативно подправлять:
Ключ работает без замечаний, никаких лагов не наблюдается.
Ну и первый вариант ключа я не разбирал. Так что, оказалось у меня их два. Решено было один оставить для тренировки Морзянки, а второй «подружить» с китайским QRP микро-трансивером «Pixie», купленным, в виде конструктора, по случаю, ради любопытства, за 5 у.е. И коробочка из-под чая пригодилась:
Видео работы устройств прилагается.
Простая схема телеграфного ключа

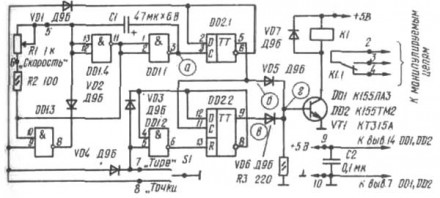

Принципиальная схема телеграфного ключа
Данный электронный телеграфный ключ изготовлен с использованием всего двух простых микросхем К155ЛА3 и К155ТМ2. Принципиальная схема очень проста.
На элементах DD1.4 и DD1.1 собран тактовый генератор, частоту которого можно регулировать переменным резистором R1. На элементе DD1.3 выполнен узел запуска генератора. Триггер DD2.1 формирует «точки», DD2.2 — «двойные точки».

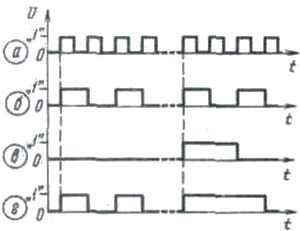

Когда манипулятор из среднего положения переводят в положение «Точки», на вывод 9 элемента DD1.3 поступает логический «0». При этом на входы элемента DD1.4 приходит логическая «1», и тактовый генератор начинает формировать прямоугольный импульс.
На инверсном выходе триггера DD2.1 сразу появляется низкий логический уровень, который через диод VD1 подается на узел запуска генератора. Это позволяет формировать «точки» одинаковой длительности независимо от того, когда манипулятор был возвращен в исходное состояние. Импульсы с прямого выхода триггера DD2.1 через диод VD5 поступают на работающий в ключевом режиме транзистор VT1. В его коллекторную цепь включено реле К1, которое коммутирует соответствующие цепи передатчика.
При переводе манипулятора в положение «Тире» на вывод 9 элемента DD1.3 и вывод 5 элемента DD1 2 подается низкий логический уровень. При этом начинает работать тактовый генератор. С инверсного выхода триггера DD2.1. а также с DD2.2 через диоды VD1, VD3, VU4 на элементы DD1.3 и DD1.2 поступает логический «0», обеспечивающий работу тактового генератора на время формирования «тире» нормальной длительности. «Тире» получается путем суммирования на резисторе R3 «точек» и «двойных точек», поступающих с прямых выходов триггеров DD2.1 и DD2.2 через диоды VD5 и VD6.

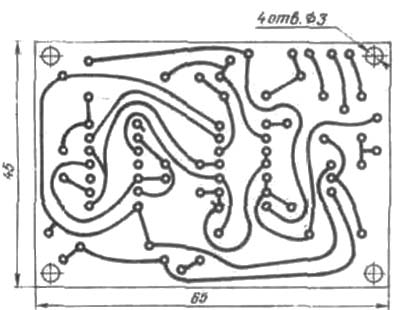

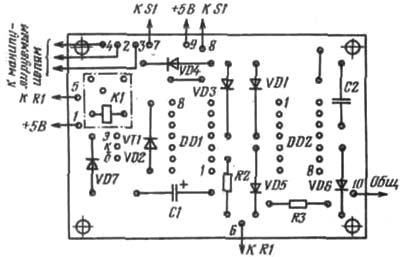

Детали электронного ключа размещают на печатной плате размерами 65х45 мм.
В ключе можно использовать микросхемы серий К133, К158, К130. Диоды VD1-VD6 — любые импульсные, транзистор VT1 — любой маломощный структуры n-p-n. Реле К1 — РЭС-15 (паспорт РС4.591.002). Вместо него можно применить РЭС-43 (паспорт РС4.569.201) или другие, у которых напряжение срабатывания не превышает 5 В.
Другие схемы и решения телеграфных ключей вы можете скачать здесь [610Кб, RAR архив]
Подключаем вертикальный ключ к смартфону и ПК или записки юного колхозника
Надеюсь, что эта информация кому-нибудь окажется полезной. Перфекционистам лучше сразу закрыть пост во избежание сердечного приступа 🙂
К делу: не так давно мной внезапно овладело желание выучить код Морзе. Благо, есть и обучающие программы для ПК и приложения для Андроида. Однако, я столкнулся с проблемой вечно пачкающегося стекла смартфона. Как ни старался я протирать руки антисептиком, а экран салфетками, всё равно из-за отпечатков пальцев смартфон периодически воспринимал нажатия неверно, а иногда не воспринимал совсем.
Появилась идея попробовать подключить мышь через OTG-кабель. То, что это работает с ходу и без проблем явилось для меня большим открытием.
Но ещё большее открытие ждало меня впереди. Совершенно случайно youtube выдал в рекомендациях это:
Вспомнив, что на днях видел такой же клоподав на Авито, немедля нашёл объявление и в тот же день обзавелся оным устройством за адекватные деньги.
А ещё прикупил дешёвую usb-мышь и розетку
И отвёз всё это добро другу, который умеет работать паяльником. Но попытки снять ЛКМ (маленькая синяя кнопка) и перекинуть его контакты на розетку успехом не увенчались (повредили плату).
Впрочем, как это часто бывает, в закромах у товарища нашлись несколько старых грызунов. На этот раз решено было припаивать провода снизу. К сожалению, фото сделать забыли, поэтому картинка из сети:
К слову, с тем же успехом можно припаяться и к колесику, но только ни к ПКМ! Почему-то он замыкается на слишком длительное время.
К сожалению, плата мыши в розетку не влезла, поэтому пришлось соорудить вот этот ужас:
Несмотря на то, что выглядит отвратительно, это всё работает отлично. Сейчас занялся поисками какого-нибудь деревянного корпуса. Пока использовал первую попавшуюся картонную коробку, клоподав прикрутил к крышке
