Как сделать кнопку отключения массы
Москвич 2140 Бодрый апельсин › Бортжурнал › Установка выключателя массы.
Приветствую всех тех, кто проявил интерес к моему труду по приведению экземпляра советского автопрома в состояние готовности к ежедневной эксплуатации. Т.к. автомобиль далеко не новый, а состояние электропроводки не внушает 100% доверия – было решено установить выключатель массы.
При помощи информационной бездны под названием «интернет», были рассмотрены различные конструкции выключателей со всеми «за» и «против». Выбор пал на электромагнитный дистанционный выключатель массы с возможностью механического управления – «1300.3737». Такой выключатель штатно устанавливается на некоторые модели семейства «ГАЗ» и его технические характеристики не представляют тайны.

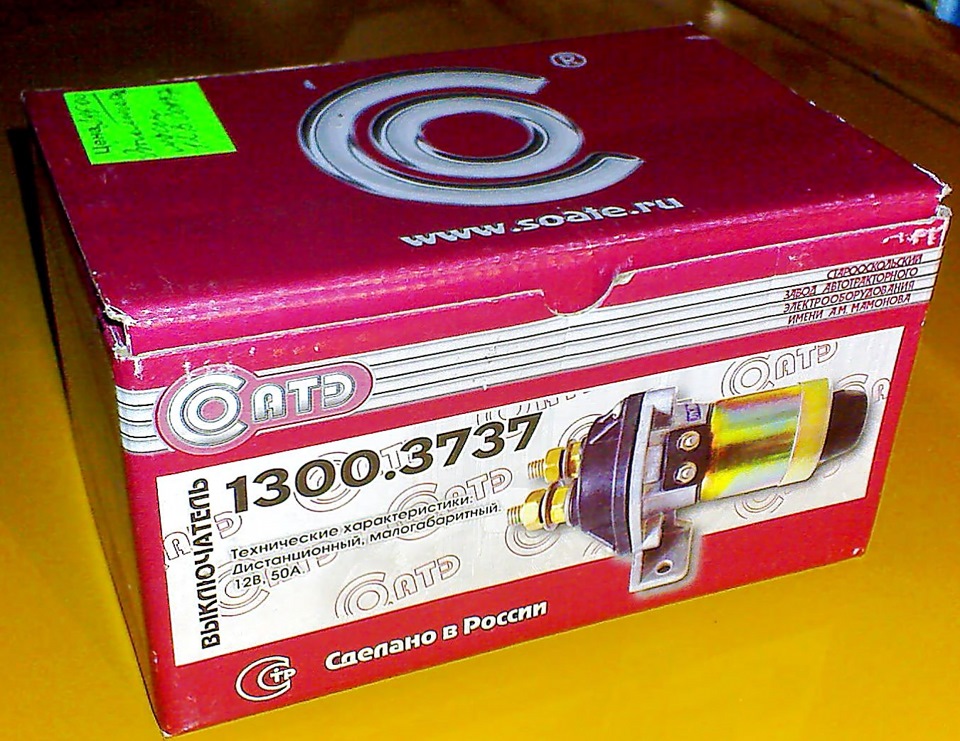

Данный девайс был приобретен по дороге в гараж, где ему сразу было определено место под капотом. Заморочки по подключению были проделаны на следующий день, когда была собрана информация по подключению катушки дистанционного включения/выключения и изучена «Электросхема ГАЗ-33021 и ГАЗ-2705 с двигателем ЗМЗ-406».
Воскресным апрельским утром, вооружившись знаниями и недостающими мелочами на центральном рынке (корпус навесного предохранителя, сами предохранители, провода, кнопка без фиксации), я с отцом отправился в гараж. Сам процесс установки и подключения занял примерно 7 часов, т.к. работа выполнялась впервые, спросить было некого, а установить хотелось аккуратно и по науке, чтобы потом не переделывать. Но не обошлось и без накладок – первое подключение дало возможность только дистанционного отключения массы, а включать приходилось механическим нажатием на самом выключателе, т.к. кнопка была подключена на корпус авто, а не на минусовую клемму аккумулятора, результат – выключатель массы отключал сам себя. После непродолжительных поисков недостающего отрезка провода, ситуация была исправлена и схема заработала как следует.
Ну вот, клеммы на аккумуляторе зафиксированы, контрольная проверка моим отцом – дистанционное управление опять перестало работать и приподнятое настроение от проделанной работы у нас вмиг испарилось. Немного поразмыслив над сложившейся ситуацией, проверили предохранитель плюсового питания катушки выключателя массы – оказался негоден. Возможно во время финишной возни с проводами и затяжкой клемм аккумулятора что-то замкнул. Предохранитель заменили на новый и все заработало.
Воскресная установка завершена и испытана. Отец и я остались довольны, т.к. больше не нужно лезть под капот и откручивать минусовую клемму аккумулятора каждый раз, когда берешь или ставишь машину в гараж на несколько дней. Теперь только легкое нажатие и масса отключена, еще нажатие – и включена.
Со временем, в процессе эксплуатации, контакт кнопки заметно ухудшился, и как следствие – дистанционное включение/отключение массы происходит с 20-го нажатия (это в лучшем случае). Осознав неправильный выбор кнопки, повторно проштудировал просторы интернета. На одном из форумов рекомендовали установить обычную кнопку КН-1 или К-1, подтверждая солидным сроком эксплуатации данного выбора. Решение принято – при посещении рынка, приобрести данную кнопку и заменить ей установленную ранее. На рынке и в магазинах электротоваров таковой кнопки не оказалось. Вместо нее приобретена пусковая кнопка для монтажа в щитах (пультах) управления электрооборудования, рассчитанная на ток в 6А. Ее внешний вид не такой презентабельный, как у предшествующей кнопки, но надежности вселяет больше. Новая кнопка благополучно установлена, четко отрабатывает возложенную на нее функцию, а вот долговечность узнаем только со временем.
Хочу поблагодарить всех, кто прочитал запись, изложенную выше. Желаю всем удачи и надеюсь, что эта информация кому-нибудь сэкономит время в «железных» заморочках.
Как правильно установить выключатель массы на автомобиль?
Перед выключателем стояло 2 основные задачи. Это организация довольно простой, но эффективной противоугонной системы, а также защита от утечки тока во время стоянки транспортного средства.
В настоящее время задачи, стоящие перед такими устройствами, не поменялись. При этом многие автомобилисты продолжают интересоваться возможностью установки.
Что это такое
Для начала следует разобраться с сутью выключателей массы для аккумуляторных батарей и понять, что это такое.
Выключатель позволяет отключить питание бортовой сети, не скидывая клеммы с аккумуляторной батареи.
Выбирая себе размыкатель, стоит подумать над тем, какие именно функции девайс будет выполнять на машине. Если вы хотите минимизировать потери тока аккумуляторной батареи, тогда достаточно взять простейший прибор либо сделать его своими руками. Это не сложно. Если это будет часть противоугонного комплекса, рекомендуется подобрать готовое решение от проверенного производителя.
Можно выделить 3 главные задачи, которые выполняет выключатель (он же размыкатель):
Интересно, что сейчас автоугонщики, вооружённые высокотехнологичным оборудованием, начали забывать и разучились взламывать машины, на которых стоит самый простой размыкатель. Некоторые злоумышленникам может даже в голову не прийти, что на машине стоит подобная система.
Что же касается защиты от утечек тока, то эта проблема широко распространена на современных авто. Они наполнены разной электрикой и потребителями. Останавливая машину, ток продолжает и батареи перетекать к ним. Сюда можно отнести сигнализацию, мультимедийную систему, автомагнитолу, и многое другое. Это уже зависит от конкретной комплектации автомобиля.
Нормой по утечке считается 60-80 мА. Некоторые говорят, что и при утечках около 150-200 мА ничего страшного не произойдёт.
Но представьте, что за 24 часа таким образом можно терять по 5 Ач, за 10 дней уже будет 50 Ач. А у многих батарей такие рабочие параметры.
Оставляя машину на длительную стоянку, на 1-2 недели, если не разомкнуть массу АКБ, есть высокий риск того, что при попытке запустить двигатель или просто открыть машину ничего не получится.
Выключатель массы поможет решить такую проблему.
Видео
В этом видео умелые руки опытных водителей делают своими руками кнопку дистанционного отключения массы автомобиля.
Советы и рекомендации, как выбрать массу для автомобиля.
В этом видео показывается выбор места, способ установки и подключения кнопки от автомобиля Камаз на машину Мерседес.
А это для тех, кто хочет полностью делать своими руками.
Способов создать выключатель массы несколько. Кто покупал кнопки массы или делал сам, пишите в комментариях.
Автор публикации
Разновидности
Существует несколько вариантов используемых выключателей массы.
Ручные девайсы в основном используются на грузовиках и спецтехнике. Такие системы могут работать в условиях больших токов, составляющих до 1000 А. Их же успешно применяют и на легковых авто.
Самыми удобными размыкателями считаются те, которые располагаются на аккумуляторных клеммах и предназначаются специально для легковых машин. Дистанционный тип размыкателя можно ставить на грузовики и легковые модели. Управление осуществляется из салона, используя специальную потайную кнопку.
Ещё для легковых машин неплохо подходят мощные тиристоры на 160-320 А. Управление также бывает скрытым. Но не всегда тиристоры выдерживают большие токи при запуске ДВС.
Типы и конструкция выключателей массы
В настоящее время существует два принципиально разных типа дистанционных выключателей массы:
Электронные выключатели построены на основе тиристоров, они получили популярность у владельцев отечественных легковых автомобилей ВАЗ, «Нива» и других. Такие выключатели рассчитаны на небольшие токи, поэтому для грузовиков не подходят, на тяжелом транспорте применяются электромагнитные выключатели, о которых пойдет речь далее.
Основу выключателя массы составляет корпус (обычно цилиндрический), в котором находится три узла:
Функционирует включатель массы следующим образом. При кратковременной подаче тока на обмотку электромагнита происходит втягивание его якоря, а связанный с ним шток через фиксатор приводит в движение контактное устройство — контактный диск соединяет клеммы и АКБ подключается к массе. При этом фиксатор устанавливается в данном положении и обеспечивает постоянный прижим диска к контактам. После подключения аккумулятора к массе подача тока на электромагнит больше не нужна, так как контактное устройство удерживается фиксатором.
Для отключения АКБ от массы нужно еще раз подать ток на обмотку электромагнита, якорь вновь втянется и штоком надавит на фиксатор — в этом случае фиксатор переключится и поднимет контактный диск. В результате произойдет отключение АКБ от массы.
Управлять включателем можно и вручную. Для этого на нем предусмотрена кнопка, которая непосредственно связана с якорем электромагнита. При нажатии на кнопку якорь входит в обмотку электромагнита и происходят все описанные выше процессы.
Делаем своими руками
Чтобы отключить массу от автомобильного аккумулятора, можно поступить предельно просто, подняв капот и открутив соответствующие клеммы. Но если в салоне будет находиться кнопка, через которую осуществляется отключение, с ней работать намного удобнее. Подобное решение можно сделать своими руками.
Если не планируется использовать заводской выключатель, можно сделать его своими руками. Вполне подойдёт простая схема, в которой отсутствуют механические контакты. Это повышает надёжность конструкции. Плюс такая система станет прекрасным дополнением к вашей охранной системе, если такая предусмотрена.
Для сборки размыкателя потребуется кнопка типа S1, которая будет установлена в салоне, диод и тринистор.
Тринистром называют тиристор, который имеет 3 электрических вывода. Это управляющий электрод, катод и анод.
Объединив всё в единую схему, при нажатии на кнопку, спрятанную в салоне, можно будет размыкать массу, тем самым перекрывать ток от АКБ к потребителям.
Назначение дистанционного выключателя массы
Во время стоянки автомобиля его аккумуляторная батарея постепенно теряет заряд. Причина этого явления проста — в автомобиле всегда присутствуют неотключаемые потребители тока, из которых больше всего мощности потребляют сигнализация, часы, магнитола и другие. И если после кратковременной стоянки (даже в течение двух-трех дней) АКБ способна дать энергию для работы стартера, то через неделю-другую батарея может разрядиться «в ноль». Поэтому при длительной стоянке аккумуляторную батарею рекомендуется отключать от бортовой сети — для этого служит специальный дистанционный выключатель (или, наоборот, включатель) «массы».
Дистанционный включатель массы — электромеханическое либо электронное коммутирующее устройство, предназначенное для отключения АКБ от всех потребителей бортовой электрической сети автомобиля. Данный выключатель, как понятно из его названия, управляется дистанционно с помощью кнопки в кабине.
Процесс установки
Разобравшись с тем, как отключить массу автомобильного аккумулятора, следует обсудить вопрос монтажа системы.
Есть несколько последовательных шагов, позволяющих разобраться с тем, как установить систему, которая отключает массу, на свой аккумулятор.
Подобранный для сборки и установки своими руками выключатель батареи автомобиля монтируется по такому алгоритму:
Если планируется использовать выключатель в качестве дополнительного противоугонного средства, выбирайте диод высокой мощности.
Возьмите омметр, чтобы сделать замеры внутреннего сопротивления диода в его открытом состоянии. Следите за тем, чтобы напряжение не опускалось ниже 0,5-0,6 В. В противном случае аккумулятор не сможет заряжаться.
В итоге АКБ при необходимости размыкается, не требуется открывать капот и скидывать массу. Простая установка кнопки и пары элементов обеспечат быстрое и удобное выключение.
Как подключить выключатель массы
О пользе выключателя массы опытным водителям рассказывать не приходится. Данное приспособление защищает аккумуляторную батарею от разряда при длительных стоянках, а также при правильной установке выступает в роли простейшей противоугонной системы.
Разобраться, как правильно поставить выключатель массы не сложно. Но если вы не особенно сильны в электрических схемах, лучше предоставить эту работу профессионалам или получить у них предварительную консультацию.
Как установить выключатель массы аккумулятора на автомобиль?
Выключатель массы монтируется рядом с аккумулятором или непосредственно на него и выполняет функцию по предотвращению утечки электрического заряда от батареи. Если же на выключателе имеется еще и предохранитель, электросистема авто обесточивается не полностью. В таком случае запитанными остаются сирена сигнализации, центральный замок, бортовой компьютер и магнитола. Но если за работу возьмется злоумышленник, у него, скорее всего попытка завести двигатель окончится неудачей, ведь от пускового тока стартера выходит из строя предохранитель и система автомобиля обесточивается.
Поэтому, если вы уже начали искать, как поставить выключатель массы, стоит обратиться в специализированный магазин, где можно найти несколько подходящих вариантов. Простейшим является клемма со встроенным выключателем. Но здесь важно, чтобы он выдерживал нагрузку, исходящую от вашего АКБ. В противном случае может случиться поломка или даже возгорание.
Если же вы определились с моделью выключателя массы, как установить его лучше всего расскажут специалисты. Для этого следует отсоединить клемму от «массы» и положительного вывода батареи. Следующим шагом станет отключение клеммы от провода. Только сохраните ее, на случай, если в дальнейшем потребность в выключателе массы отпадет.
Проверьте состояние аккумуляторной батареи, уровень электролита, проведите его техническое обслуживание. Выключатель массы следует подключить к «минусовой» клемме аккумулятора и надежно его закрепить. К положительной клемме также подсоедините провод электросети.
Провод массы к выключателю подключается в соответствии с инструкцией из комплекта поставки. Выключите устройство и попытайтесь запустить двигатель. Если все работает исправно, после выключения зажигания включите выключатель массы. Если вы смогли, как нужно подключить дистанционный выключатель массы, все системы автомобиля окажутся запитанными при повороте ключа, но попытка запуска двигателя приведет к перегоранию предохранителя.
Как подключить выключатель массы на автомобиле с современной электросистемой?
Во многих новых моделях незапланированное отключение аккумуляторной батареи может привести не только к обнулению компьютера, магнитолы и часов, но и оказать негативное влияние на качество запуска двигателя. Поэтому, если вы не владеете в совершенстве наукой электротехники, лучше отдать данную работу на откуп специалистам или заказать доработку у дилера.
Кнопка массы КАМАЗ: устройство и принцип работы
В большинстве грузовых автомобилей и различных моделях автобусов ПАЗ используют специальное средство защиты батареи о неожиданного разряда, когда речь заходит о длительной стоянке транспортного средства. В качестве такого средства выступает дистанционная кнопка массы КАМАЗ. Стоит подробнее рассмотреть ее особенности, принцип работы и устройство.
Назначение и роль
Выключатель массы – это коммутирующее устройство. С его помощью удается организовать отключение аккумулятора от «массы» автомобиля с целью предотвращения разрядки батареи на случай длительной стоянки транспортного средства.
Дополнительный выключатель массы способен выступить в качестве противоугонного средства. Кнопка не позволит злоумышленникам завести двигатель. Преимущество такого устройства в том, что при необходимости его можно спрятать.
Сегодня наибольшей популярностью пользуются дистанционные выключатели, постепенно вытесняющие устройства ручного типа. К преимуществам такой модификации относят:
Отличительная особенность дистанционных моделей – несложная конструкция и понятный принцип действия.
Как устроена и работает кнопка?
Дистанционные кнопки КАМАЗ пользуются популярностью среди владельцев грузовых транспортных средств. У подобных выключателей упрощенное строение, а также высокий уровень надежности.
Корпус якоря слегка выходит за пределы катушки, если смотреть на его положение с внешней стороны. Положение элемента фиксирует специальная пружина цилиндрической формы, которая находится внутри корпуса. На верхнюю часть якоря надет колпачок из плотной резины, играющий роль кнопки. Нажатие на него приводит к смещению пружины и элементов, что позволяет привести в действие основную функцию устройства.
При нажатии на катушку подается электрический ток, что приводит к изменению положения якоря. Он втягивается внутрь и смещает контакт, на конце которого размещены специальные датчики. Впоследствии происходит замыкание контактов с помощью тарелки. Такая последовательность действий приводит к подключению аккумулятора к массе автомобиля.
Для отключения проводится такой же порядок действий:
Таким образом, процесс включения и отключения массы достигается посредством небольшой кнопки. Ее конструкция обеспечивает своевременную подачу тока на электромагнит, за счет чего удается достичь требуемого эффекта.
Установка
Перед тем, как приступить к установке выключателя на автомобиль, необходимо правильно его выбрать. Для этого рекомендуется сначала обратить внимание на тип и модель транспортного средства. Также следует учесть такие параметры, как:
Для КАМАЗов и других габаритных автомобилей подходят кнопки массы с напряжением в 12В и током на 50А. Монтаж кнопки не представляет ничего сложного. Для ее установки потребуется:
После этого можно приступать к эксплуатации транспортного средства. Для организации надежной работы устройства рекомендуется использовать кнопку без фиксации, способную после нажатия разомкнуть цепь, вернувшись в исходное положение.
