Ну вот. по многочисленным просьбам метод цилиндриков собственной персоной :D:D:D
Для начала выберите плоскость ZX и войдите в режим создания эскиза:
В дереве разверните последовательность: Проточки для выхода резьбы – Проточки для метрической резьбы
И кликните два раза по пункту «Проточка по ГОСТ 10549–80 для наружной метрической резьбы» и указываем на круговое ребро на стуке двух цилиндров:
Закройте окно библиотеки стандартных элементов.
Создадим фаски на круговых рёбрах детали: 1х45 градусов – 2 штуки и 2х45 градусов – 1 штуку:
Теперь создадим шлицы. Для этого выберите пункт главного меню Библиотеки – Стандартные изделия – Вставить элемент:
В появившемся окне библиотеки стандартных элементов перейдите в дереве в папку шлицы и дважды кликните на пункте «Шлицы треугольные наружные»:
Добавьте отверстие со следующими параметрами на малую торцевую грань детали:
Диаметр зенковки 12мм.
На вкладке «Размещение» Установите параметры «Расстояние 1» и «Расстояние 2» равными 0. Завершите работу с командой кнопкой «Создать объект». Результат представлен ниже:
P.S. от себя хотелось бы добавить то, что не всегда использование библиотек приводит к желаемому результату. Например Количество зубьев на большем цилиндре не изменить (параметр определяется библиотекой). Параметры канавки определяются библиотекой (не все, но всёже…). Так что не стоит говорить, что чтобы всё было «комильфо» надо юзать библиотеки ИМХО… Да и прежде чем их использовать надо руками научиться делать тоже самое!
А так – спасибо за внимание! 8)
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Построение «сложной» детали в КОМПАС 3D
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Ну вот и добрались до той самой детали (ССЫЛКА) которую строили в T-FLEX CAD.
На этом позвольте завершить данный цикл сравнения моделирования в T-FLEX CAD и КОМПАС 3D 😀
Для начала в новом документе «Деталь» выберем плоскость «XY» и войдём в режим создания эскиза.
Вновь войдите в режим создания эскиза на плоскости «XY». При помощи клавиши ALT и стрелок на клавиатуре сориентируйте вид так, чтобы оси расположились на свои «законные» места – ось X смотрела влево, а Y – вниз:
Завершите работу с эскизом. В результате в пространстве модели сже будет создано два эскиза.
Выдавите только что созданный прямоугольник на 10мм:
Преобразуйте все полученные прямые во вспомогательные.
Постройте наклонный отрезок.
на окружность и созданный отрезок.
Завершите работу с эскизом. Выберите команду «Ребро жёсткости»
Начинаем вырезать отверстия. Вначале вырежем отверстие в полуцилиндре.
Создайте вспомогательную точку при помощи команды «Точка»
На вкладке «Параметры» укажите способ задания «В центре»
Укажите на торцевую дугу полуцилиндра. Точка создана.
Создадим само отверстие. Для этого воспользуемся командой «Простое отверстие»
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Еще больше интересных постов
Создание 3D моделей для сборки «Клапан проходной»
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Вашему вниманию представлено продолжение методического пособия по созданию.
Создание сборки «Клапан проходной»
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Перед Вами завершающая часть методического пособия по созданию модели «Кла.
3D моделирование в SolidWorks 2014. Часть 1.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Последнее время очень много было статей (и о, боже, даже книг).
Комментарии

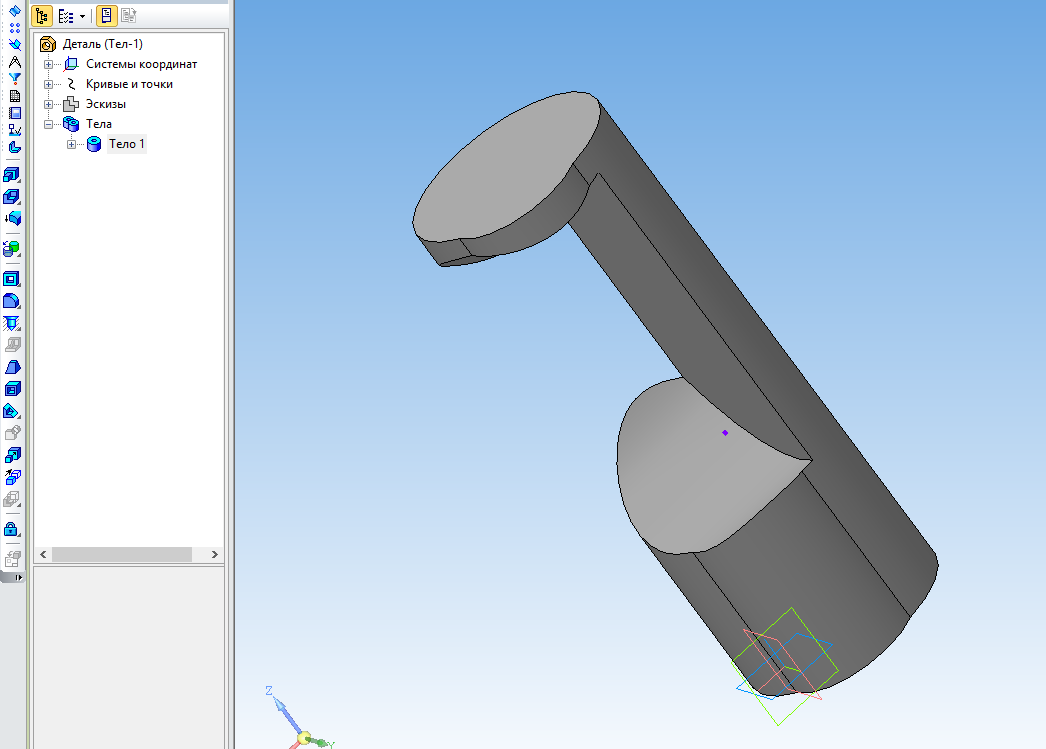

Про Точку в центре не знал. Рисовал вспомогательные линии. А оказалось еще проще. Спасибо!
ЗЫ В 16-й версии не нашел параметров точки.
Не знаю. Статья написана по 16 версии. И, кстати, судя по Вашему скрину, вы имеете ввиду 2Д точку.
Я использовал 3Д точки на панели инструментов ‘Пространственные кривые’. Точка создаётся непосредственно на 3Д модели, а не в эскизе 😉
А, вот оно в чем дело! Спасибо, понял!
Для тела кстати тоже работает.
Вот мой комментарий. 😀
Ууууу шутник. :D:D:D:D:D
Тьфу на Вас :D:D:D
Это простая деталь. Несколько примитивов.

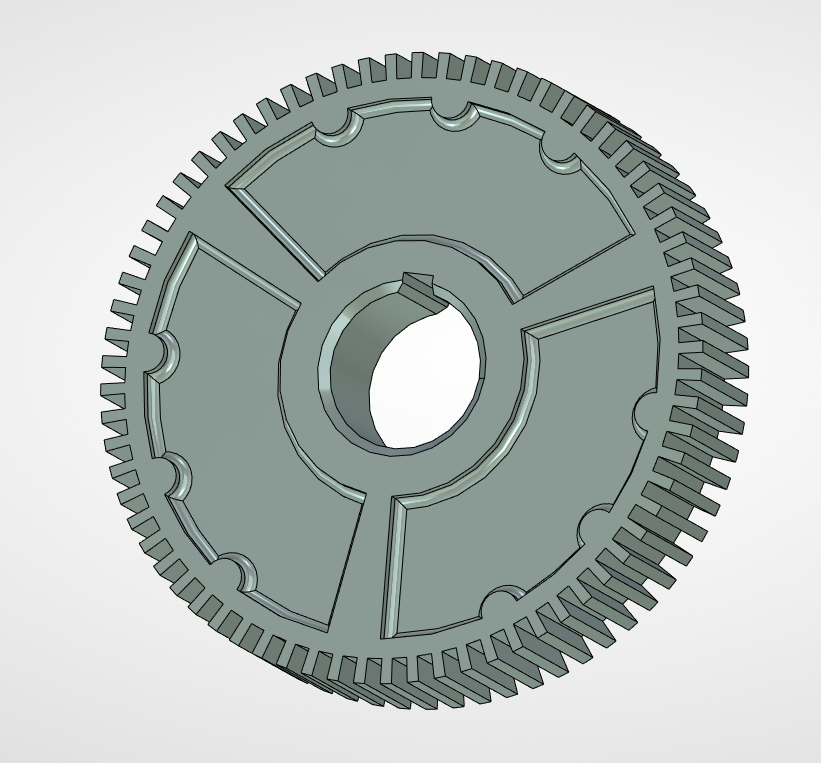

Вот средней сложности детали. 😀
В этой шестерне стороны только со сканов созданы. А профиль зуба под червяк нарисован вручную.
Да и на червячное колесо не похоже. Как минимум там нет канавки под червяк да и профиль зуба немного сложнее и идёт по винту 😉
Да и использовать библиотеки можно, как рекомендуют разработчики компаса 8)
Библиотека в нештатных случаях бесполезна.
А раз так, то Ваша шестерёнка сточки зрения моделирования не сложнее чем моя ‘сложная деталь из примитивов’ 😉
Человек с практическим опытом моделирования так бы точно не сказал.
Ну-ну. давайте не переходить на личности 😉
Большинство пластиковых шестерней в редукторах специально ослаблены. Ибо являются предохранительными. (Хоть к ним и нет замены в продаже).
Человек с практическим опытом моделирования так бы точно не сказал.
Имеется ввиду то, что деталь немного сложнее чем втулка с накаткой, которая демонстрировалась ранее тремя методами 😀
Большинство пластиковых шестерней в редукторах специально ослаблены. Ибо являются предохранительными.
А вовсе не потому, что они должны сломаться в день Х, чтобы купили новый узел))
А вы попробуйте, сами поймете. Тем более что в комментарии с фотографиями написано, почему.
Смешно. Первый раз делали? Видно. Это не зубья для червячного колеса. Вернут вам ее съеденную, будете переделывать.
Вот кейс.
http://3dtoday.ru/we-print/chervyachnaya-shesternya-dvornika-jeep-cherokee/
Создание и редактирование резьбы в КОМПАС-3D
Резьбовые разъемные соединения – очень популярный вид крепежных соединений, использующиеся в механике. В КОМПАС-3D существует несколько инструментов для создания резьбы. В этой статье вы научитесь создавать и редактировать двухмерную и трехмерную резьбу, используя инструмент Резьба
, создавать резьбовые отверстия для создания схематического изображения резьбы, а также создание реалистичной модели с помощью инструмента Вырезать по траектории и стандартной библиотеки Механика.
Создание условного изображения резьбы на модели
Первый способ – после построения цилиндрической модели воспользоваться инструментом Резьба во вкладке Обозначения. Далее в появившемся окне программа попросит указать настройки резьбы, такие как: объект, начальная граница, стандарт резьбы (метрическая, трубная, трапецеидальная и др.), диаметр, шаг.
Параметры задания резьбы
В этом же окне, в строке Стандарт, находится кнопка вызова справочника параметров резьбы,
в котором можно сразу-же выбрать требуемые параметры.
Таблица стандарта метрической резьбы
Если резьба должна быть не на всю длину выбранной детали, то нужно выбрать параметр На заданную глубину и указать длину резьбы и сторону, с которой она должна начинаться.
Чертите и моделируйте в КОМПАС-3D с нашим бесплатным самоучителем.
Бесплатно загрузите нашу PDF книгу “Книга Основы проектирования в КОМПАС-3D v17”.
Аналогично строится внутренняя резьба. Разница заключается лишь в том, что выбрать нужно внутреннюю поверхность детали, а не наружную. В итоге должно получиться тело со схематическим изображением резьбы.
Получившаяся модель с условным изображением резьбы
Для редактирования резьбы, в дереве построения, достаточно указать нужную резьбу и нажав правой кнопкой мыши выбрать пункт Редактировать. Откроется меню как при построении, в котором можно изменить параметры резьбы.
Пункт меню Редактирование
Создание простых отверстий, отверстий с зенковкой или цековкой
Для построения стандартных отверстий с резьбой, в Компас-3D существует набор инструментов, которые находятся в меню Элементы тела и называется: Отверстие простое.
Кроме обычных отверстий, он позволяет автоматически создавать отверстия с зенковкой или цековкой. Для создания резьбового отверстия, требуется сдвинуть ползунок Резьба. В меню этого инструмента можно настроить: параметры резьбы (стандарт, диаметр, шаг, длина резьбы, направление резьбы), параметры отверстия, а также параметры цековки или зенковки.
Панель настройки параметров резьбы
Во вкладке Размещение можно указать координаты для размещения отверстия. Отсчет расстояния осуществляется от плоскостей, обозначенных числами 1 и 2. Для изменения плоскостей, от которых будет вестись отсчет расстояния, достаточно в параметрах выбрать пункт Объект и указать плоскость, от которой будет отсчитываться расстояние.
Панель настройки расположения отверстия
Если отверстие нужно сделать не на плоской поверхности, а, например, на шаре или другой криволинейной поверхности, то в строке Смещение можно выбрать более подходящий вариант.
Параметры размещения отверстия
При использовании данных инструментов, в чертеже эти отверстия будут изображены схематично. Вкладка дополнительные параметры позволяет настроить угол наклона отверстия, относительно начальной плоскости, если требуется расположить отверстие не перпендикулярно плоскости.
Параметры наклона и поворота отверстия
В итоге должна получиться вот такая резьба, которая для наглядности показана в разрезе.
Итоговое отверстие в разрезе
Редактирование резьбы при таком способе происходит так-же как и в первом случае: указать созданную резьбу в дереве построения модели и нажав правую кнопку мыши выбрать пункт Редактировать.
Пункт меню Редактирование
Эти способы удобны, если резьба должна быть изображена на модели и чертеже схематично и не требуется детально прорисовывать ее профиль, так как экономит много времени при построении. Кроме этих способов, можно построить резьбу с прорисованным профилем.
Два следующих способа позволяют создать не схематическое отображение, а реальное, с отображением профиля резьбы.
Создание резьбы с помощью инструментов «Спираль» и «Вырезать по траектории»
Для этого способа нужно создать спираль вдоль элемента, на котором нам нужно построить резьбу инструментом Спираль цилиндрическая, либо Спираль коническая для конической резьбы и создать профиль, который мы будем вырезать. Для примера создадим метрическую резьбу по ГОСТ 24705-2004. Аналогично можно создавать любую резьбу с любым профилем, в том числе и нестандартным.
Отрывок из ГОСТ 24705-2004 с параметрами резьбы
Для начала нужно создать цилиндр, на основании которого будет строиться резьба, с диаметром 10 мм и длиной 50 мм. После этого выбрать инструмент Спираль цилиндрическая
в меню Элементы каркаса и в появившемся окне, задать базовую плоскость (которая будет являться началом спирали) и диаметр спирали.
Построение элемента Спираль в модели
Также можно выбрать способ построения: по числу витков и расстоянию, шагу и расстоянию или числу витков и шагу. Для смены направления спирали, в пункте Расстояние или Шаг (в зависимости от выбранного способа построения), нужно нажать на стрелку справа
. Если спираль находится не по центру, то в пункте Размещение следует указать координаты центра оси цилиндра, в нашем примере – это X=0, Y=0, так как центр цилиндра находится именно в этих координатах. После выбора всех параметров, можно нажать ОК.
Далее нужно создать эскиз профиля резьбы на плоскости, перпендикулярной плоскости начала спирали, например, на зеленой XZ, так как она расположена перпендикулярно началу спирали.
Построение эскиза профиля резьбы
После создания эскиза – выберем в меню Элементы тела инструмент Вырезать по траектории и укажем эскиз созданного профиля резьбы и спираль по которой будет производиться вырезание.
Окно Параметры и общий вид детали при построении резьбы
В пункте Результат, должен быть выбран пункт Вычитание .
Для создания сбега резьбы можно создать дополнительно кусочек профиля и вырезать его. Редактируется такая резьба как отдельные элементы – цилиндр, спираль и эскиз профиля резьбы.
В конце получится вот такая трехмерная модель резьбы.
Итоговый вид резьбы
Создание резьбы в библиотеке «Механика»
Еще один из способов построить условное обозначение резьбы в Компас 3D – через стандартную библиотеку: Валы и механические передачи 3D или Валы и механические передачи 2D. Эти библиотеки находятся в меню Приложения – Механика.
Построение трехмерной модели резьбы в стандартной библиотеке Компас 3D
Для примера откроем меню Приложения – Механика – Валы и механические передачи 3D – Разъемные соединения – Внешняя цилиндрическая ступень с метрической резьбой.
Путь к меню Внешняя цилиндрическая ступень
Появилось окно выбора параметров резьбы. Нажмем кнопку Изменение параметров и в появившемся окне настроим предлагаемые параметры резьбы.
Меню параметров внешней цилиндрической ступени с метрической резьбой
Далее в окне модели выберем плоскость начала построения резьбовой детали и нажмем ОК.
Получилась деталь с резьбой, фаской и сбегом резьбы.
Итоговое изображение резьбы
Недостаток этого способа в том, что можно построить только наружную метрическую резьбу.
Построение двухмерной модели резьбы в стандартной библиотеке Компас 3D
Этот способ подходит, если нет необходимости строить модель, а нужно только плоское изображение. Для этого в меню Приложения – механика выберем библиотеку Валы и механические передачи 2D и нажмем кнопку Построение модели.
Путь к меню для построения двухмерной модели резьбы
В появившемся окне выберем кнопку Новая модель
и укажем тип отрисовки: в разрезе, без разреза или в полуразрезе и нажмем ОК.
Окно выбора типа отрисовки
Далее программа предложит выбрать базовую точку начала отсчета вала.
Создадим простую цилиндрическую ступень
, задав диаметр, длину и фаску либо скругление и нажмем ОК.
Окно выбора параметров резьбы
Теперь можно добавить резьбу, нажав в окне Валы и механические передачи 2D появившуюся кнопку Дополнительные построения
и выберем в пункте Резьба тип резьбы.
Окно выбора параметров метрической резьбы
После этого в открывшемся окне настроим параметры и нажмем ОК.
Получилась ось с наружной резьбой и фаской.
Аналогично можно создать внутреннюю резьбу. Для построения отверстия с резьбой, после создания цилиндра, в нижней половине окна Валы и механические передачи 2D нужно нажать кнопку Простые ступени – Цилиндрическая ступень и установить параметры отверстия.
Окно библиотеки Валы и механические передачи 2D
В пункте Дополнительные построения внутреннего контура также настроим параметры резьбы и нажмем ОК. Для выхода из окна построения эскиза нужно нажать кнопку Сохранить модель и выйти
В итоге получилась вот такой чертеж детали с резьбовым отверстием.
Итоговый чертеж резьбового отверстия в разрезе
Резюме
В этом уроке мы научились создавать и редактировать в КОМПАС-3D резьбу несколькими способами, используя как инструменты трехмерного моделирования, так и инструменты для двухмерного черчения. Используя полученные знания можно значительно сократить время при создании резьбы в моделях и на чертежах.
