Всем доброго вечера
тема далеко не новая, но всё чаще в комментах во многих постах где речь заходит о проставках я читаю что изза проставок увеличивается рычаг то есть нагрузка на ступицу в следствие чего ступицы умирают быстрее.
А давайте разберемся почему это мнение не верно!
начнем с теории
Вылет диска — это расстояние между плоскостью крепления диска к ступице автомобиля и вертикальной плоскостью симметрии колеса, проще говоря его внутренним ободом (измеряется в миллиметрах)
возьмем за норму для вымышленного автомобиля вылет ноль миллиметров, то есть ось диска (его секущая пополам) находится ровно по плоскости прилегания к стипице… следовательно чтобы попасть в заданные параметры нам нужно искать диски с вылетом ноль.
Но не всегда такие диски есть в продажи, либо они слишком дороги, либо просто нам не нравится их форма, рисунок, размер и мы ищем чтото другое… допустим не можем найти) как в моём случае.
тогда выход один, покупать диски с неродным вылетом и компенсировать это проставками!
ВНИМАНИЕ Я ГОВОРЮ НЕ О РАСШИРЕНИИ КОЛЕИ! а об использовании проставок именно с целью получения нужного вылета!
примерно вот так выглядит диск с положительным вылетом, то есть именно с ним нам и понадобятся проставки
то есть диск у которого даже визуально прилегающая плоскость центральной части находится ближе к улице имеет положительный вылет.
а вот диски у которых вылет близок к нулю либо отрицательный (не всегда но на рисунке понятно думаю)
ничего не напоминает форма? а не на проставки ли это похоже?)))
именно так!
получается что если приложить колесную проставку к первому варианту дисков мы получим чтото близкое к тому что видим на последнем фото. Исходя из этого имеем что…
далее математика (вычисляем рычаг :))))
чтобы получить нулевой вылет при использовании дисков с вылетом плюс 48мм нам потребуются проставки толщиной ровно эти самые 48мм в результате чего не смотря на пугающую толщину мы получаем именно вылет рекомендуемый производителем автомобиля! для кого то это новость? однако здравствуйте!
именно так получилось и в моём случае, очень сложно найти диски с вылетом минус 12мм в размере 22″, их просто нет таких (я не нашел)
а вот использовать диски с вылетом отличающимся от минус 12мм это как раз и есть увеличение нагрузки на ступицы!
то есть даже без спользования колёс с вылетом минус 40 и с вылетом плюс 20 мы нагрузим ступичные подшипники гораздо больше!
далее покажу примеры дисков с нулевым либо минусовым вылетом
они по умолчанию не могут иметь плоскую форму спереди, это в любом случае либо вогнутая поверхность либо огромные полки
Лада 2115 *****КРАСАВИЦА***** › Бортжурнал › Проставки на ступицу. — Вылет колеса — но визуально не бросается в глаза
Всем Доброго времени суток Друзья!
На днях пошарил в закромах нашёл вот такие проставки
Решился только сегодня их установить и посмотреть как будут смотреться колёса на авто и управляемость
Толщина проставок составляет 3-6 мм, наиболее распространенным вариантом являются проставкина ВАЗ 2108-2115 толщиной 5 мм!но можно и больше толщиной поставить от 10мм до 20мм
Эти проставки изготовлены без ступицы для колесного диска, поскольку их небольшая толщина позволяет диску центроваться по штатной ступице автомобиля. В большинстве случаев для установки этого варианта проставок достаточно длины штатных колесных болтов или шпилек. Использование этих проставок для дисков практически не дает визуального эффекта расширения колесной базы, но позволяет установить, например, колесные диски с неоригинальным вылетом, которые при установке без проставок задевают тормозные суппорта автомобиля, а также более широкие спортивные покрышки.
Установка не занила мого времени, для этого надо домкрат, балоный ключ (нужного размера)
12мм ключ торцевой или 8мм смотря у кого какие направляющие стоят …И конечно руки =)))))
всё очень просто снимаем колесо отворачиваем направляющие
Проставку установил, встала без проблем
Потом замерил с проставкой вылет.
На фото видно что визуально нет никакого отличия с лева нет проставки а с права стоит проставка
а с проставкой отсилы пол пальца пролазиет
После установки всех 4-х проставок по кругу решил проверить
Колесные проставки предназначены для изменения вылета колесных дисков и расширения колеи автомобиля. Установка проставок под диски позволяет увеличить колесную базу автомобиля, придать ему более агрессивный и спортивный внешний вид, а также улучшить динамику вождения, устойчивость и управляемость автомобиля.
Проставки колесных дисков часто необходимы при установке тюнингового обвеса кузова автомобиля или спортивной подвески. В первом случае, проставки для дисков позволяют улучшить внешний вид автомобиля за счет визуального увеличения выноса колес, во втором — позволят избежать задевания колесных дисков или шин о неподвижные детали подвески.
Кроме этого, с помощью проставок на ступицу возможна установка на автомобиль более широких шин и колесных дисков, отличающихся по вылету от оригинальных параметров.
Некоторые зададут или мучает вопрос — Как проставки влияют на ресурс ходовой части автомобиля!
При применение проставок также встает всегда вопрос о изменении ресурса работоспособности ступичного подшипника. Здесь можно сказать следующее, если вы использовали проставки лишь для того чтобы обеспечить адаптацию дисков под их штатные размеры, то здесь проставки никак не повлияют на ресурс подшипника.
Если проставки были использованы для изменения внешнего вида автомобиля, при этом вылет диска стал отрицательным на несколько сантиметров, то срок службы подшипника однозначно уменьшиться. Здесь действую законы физики (для наглядности взгляните на рисунок ниже)
При увеличении плеча (L), увеличивается и крутящий момент (М). Так в качестве примера возьмем например нагрузку на колесо (F) = 250 кг. Так при смещении за счет проставки относительно штатного вылета например на 5 см, крутящий момент (0,05 м*250 кг= 12,5 кг*м) будет составлять 12,5 кг и это без учет пиковых нагрузок и явления удара, что часто встречается на наших дорогах.
Это означает что ваше колесо, кто то постоянно будет стараться повернуть вокруг подшипника, за наружный край шины вверх с усилием порядка 52,5 кг. (Расчет: если на плече 1 метр усилие действует с силой 12,5 кг, то эквивалентная нагрузка на меньшем плече 0,2 м шина+проствка будет в 5 раз выше, так как расстояние в 5 раз меньше 12,5*5 =52,5 кг). Это если машина просто стоит, в движении эта сила значительно подрастет. Говорить о четких цифрах очень сложно, так как это наверно больше относится к эмпирической зависимости (вычисляемой экспериментальным путем), здесь стоит принимать во внимание дорогу, стиль вождения, качество изготовления подшипника. Ясно одно — ресурс работоспособности ступичного подшипника уменьшиться.
исследовании взяты со сайтаwww.autosecret.net/tuning…uvelichenija-vyleta-diska
ВСЕМ Спасибо за внимание!
Удачи на дорогах!
ВСЕМ МИР!
Mazda Tribute Expedition Edition › Бортжурнал › Все обо всем: устранение стука, установка универсальных фендеров, установка проставок на вынос, небольшой ремонт в арках.
Всем привет! Опять таки долго не писал, хотя этот месяц был достаточно богатый на происшествия с Трибьютом.
Для начала, решил переименовать авто на драйве. С самого начала авто называлось Трибьют Трибьютыч, но чем дальше в лес, тем больше хотелось обозначить в названии направление доработки авто, поэтому теперь Mazda Tribute Expedotion Edition. В общем, будем развиваться дальше в направлении экспедиционного авто.
Теперь далее: в прошлом посте писал, что после замены рычагов и ампутации тяги поперечной устойчивости с линьками, сильный стук так и не ушел, поэтому родилось решение отдать авто в руки более компентентных людей. Сначала обозначу характер стука: проявлялся он в районе центра, либо немного слева, причем явно проявлялся при небольших неровностях и быстром вращении руля вправо влево. Загнав Триба на одно СТО, была диагностирована рулевая рейка. Загнав на второе СТО, мне так же сразу диагностировали рейку и плюсом что-то непонятное, для поиска которого, надо было бы разбирать авто полностью. Далее мне прополоскали 2 дня мозги, после чего я забрал Трибьтыча и по совету соседа, отдал авто его знакомому, которые занимаются автомобилями в гаражах (Для местных, на ДЭУ).
После осмотра мастером (зовут Слава), точного диагноза ставить он не стал, а предложить загнать машину к ним, чтобы они уже точно со всем разобрались. Так и сделали, загнал и уже через часа 1.5-2 раздался звонок с такими словами: рейка в отличном состоянии, проблема в стойках, разбило посадочное на чашках.

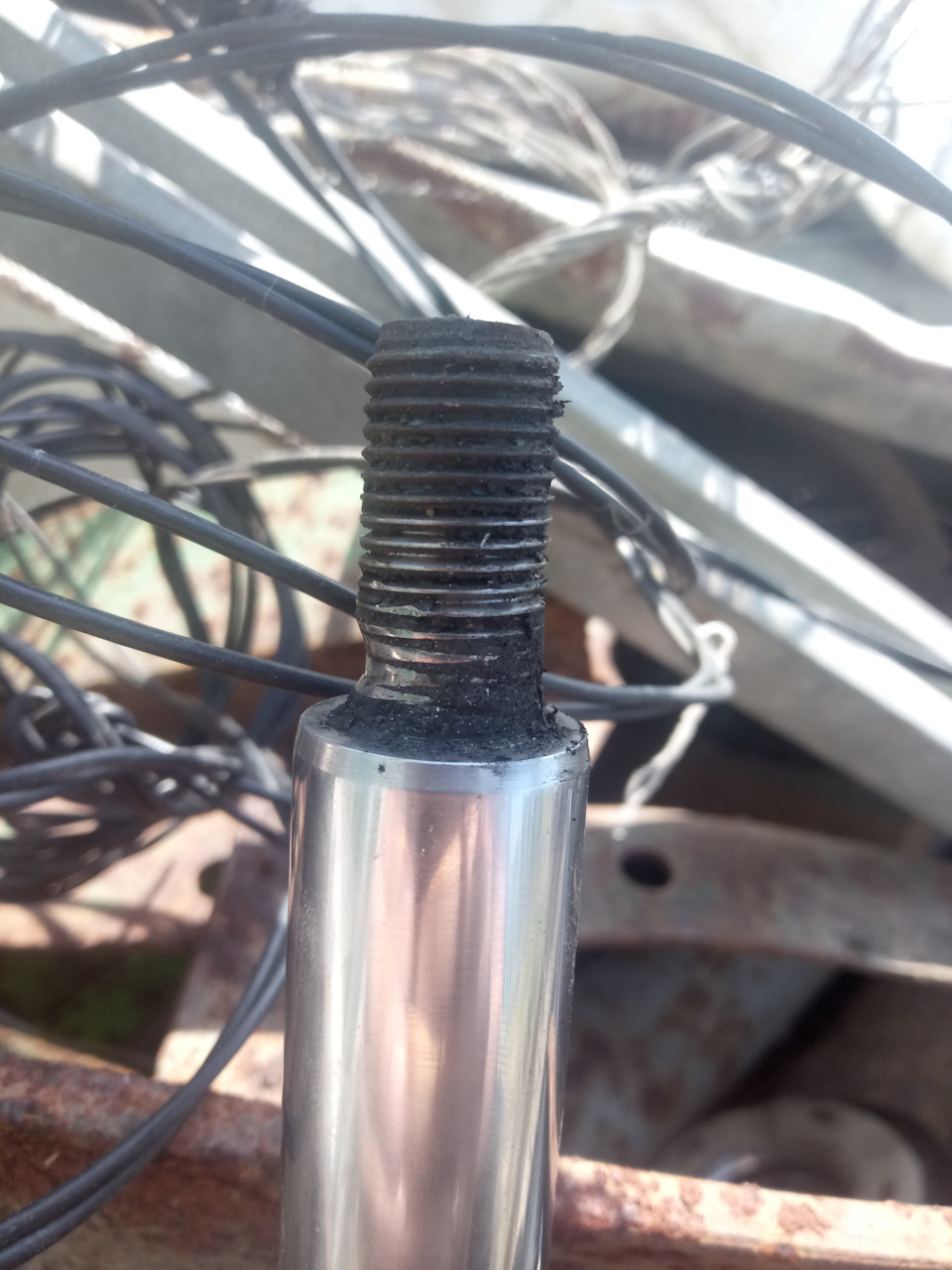

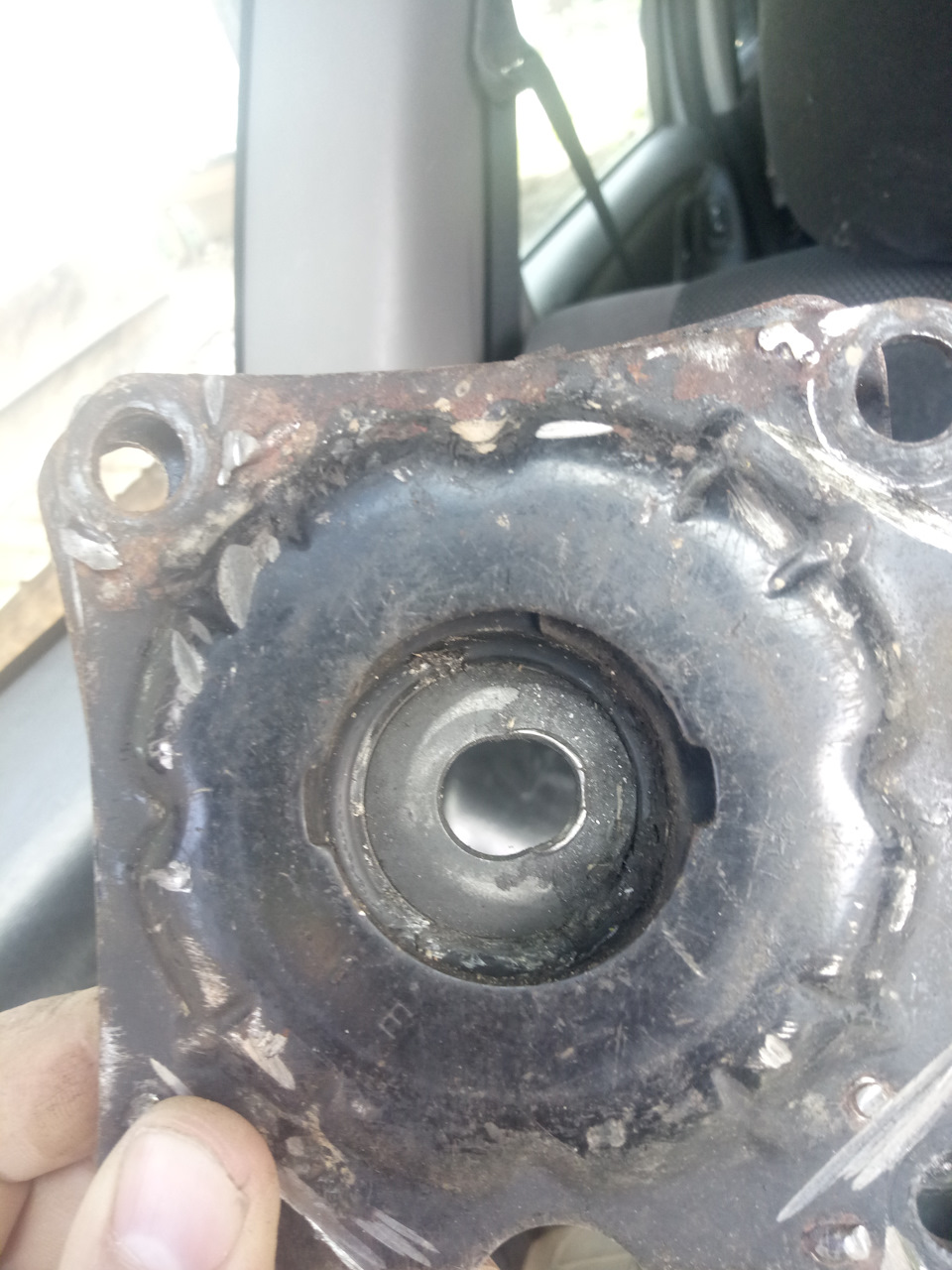

Как видно, место, где шток входит в чашку, представляет собой сугубо яйцо, из-за чего жестко и долбило на ямках. В общем, были заказаны контрактные стойки в хорошем состоянии за 4000р и сверху поменяли мертвые рулевые тяги и наконечники, последние (и тяги и наконечники) естественно новые. После всего комплекса, стук ушел, машина идет мягко и бесшумно. Спасибо огромное Славе и его ребятам, за работу взяли 3000р, всего ремонт обошелся в 7500р.
Далее, еще давненько видел в арке место, где колесо трет арку.

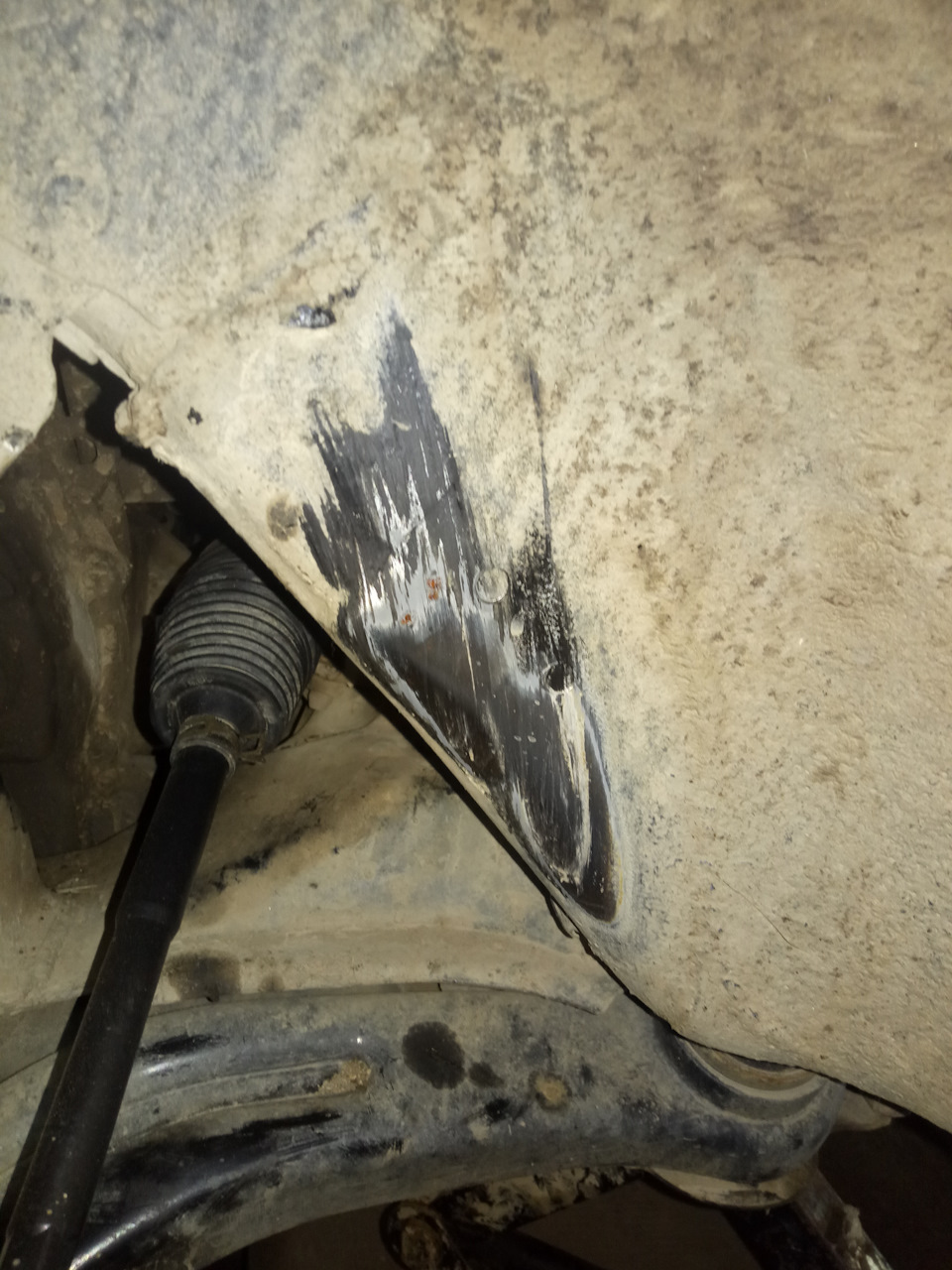

Такой вот сюрприз находится с обоих сторон, поэтому взял шуруповерт с щеткой, зачистил все это дело и задул антигравием.
mixArmaGEDoN › Блог › FAQ для новичков. Вылет диска – все что нужно знать.
Вылет диска — все что нужно знать
Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?
На различных автофорумах автомобилисты часто спорят на тему «насколько и в какую сторону вылет диска может отличаться от штатного», при этом часто высказываются диаметрально противоположные мнения.
Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.
А на самом деле? Давайте разберемся во всем по порядку и не спеша.
Что такое вылет диска?
вылет диска — разные вариантыВылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:
ET=a-b/2, где
a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска
Исходя из формулы вычисления, нетрудно заметить, что вылет диска может быть положительным (чаще всего), нулевым и отрицательным. Кроме того, вылет дисков фактически непосредственно влияет на ширину колесной базы, ибо от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.
Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.
В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)
Допустимы ли отклонения вылета диска?
Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.
Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.
Почему для разных комплектаций автомобилей делают разные запчасти?
Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.
Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?
Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.
И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.
Какие силы действуют на детали подвески?
вылет диска — подвеска МакферсонаЕсли разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.
Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).
Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).
И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.
Что происходит при изменении расчетного вылета диска?
На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.
Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.
Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.
