Сообщества › Сделай Сам › Блог › Колхозим впускной коллектор своими руками:)) Honda+АЗЛК 🙂

Как сделать коллектор для двигателя

Всем здоровья. Я извиняюсь, но я снова про машины)

Как сделать коллектор для двигателя

Есть такая машина Honda Prelude III gen 1988-1991. И с завода она была с 2-мя типами моторов, DualCarb и PGM-FI. Вот у меня как раз дуал карб, а точнее досталась она мне с дуал-солекс… жесть ещё та…

В данный момент прель переносит очередную капиталку…, решили с мотористом заменить 2 солекса на один, т.к. они 100% не повторят родные карбы а 2 солекса это зло…
Нужно сказать, что восстанавливать родные дуалы не представляется реальным, ввиду того что спецов по вакуумному карбомозгу нема в нашем селе… а без вакуумной системы нет смысла …

Короче совокупляем москвич и хонду…

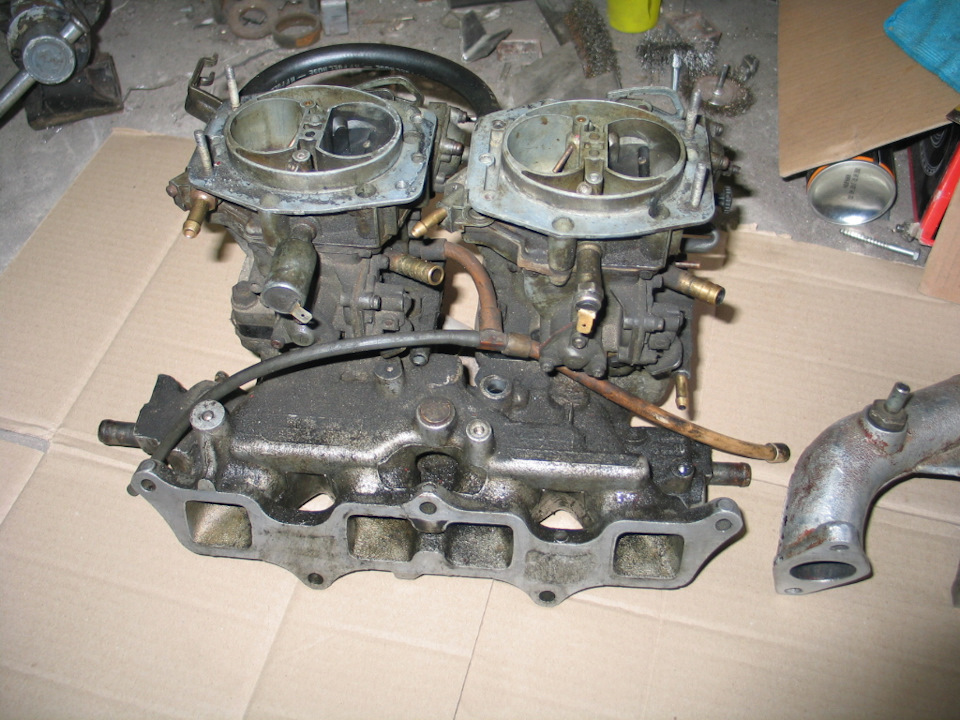

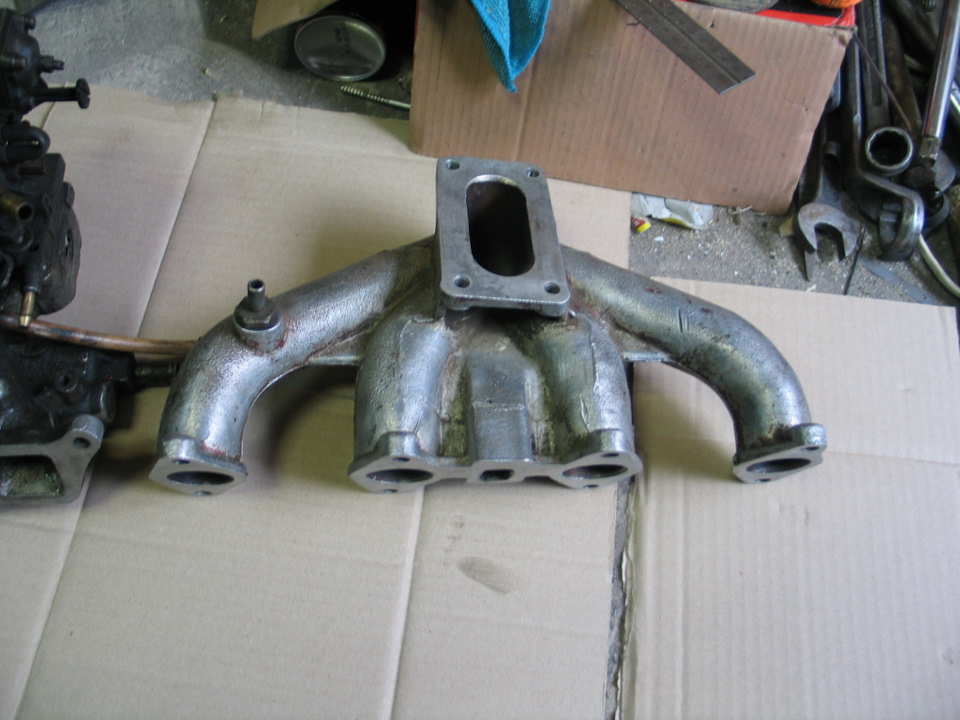

Вот наше горе… в том виде в котором нам досталось…

Как сделать коллектор для двигателя

Как сделать коллектор для двигателя

Как сделать коллектор для двигателя

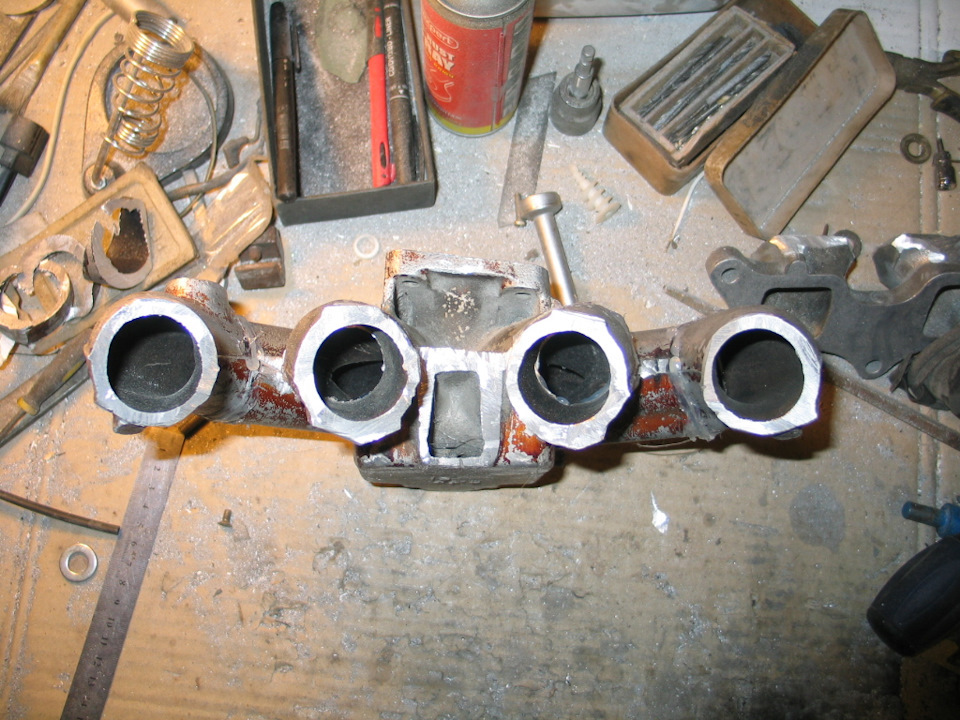

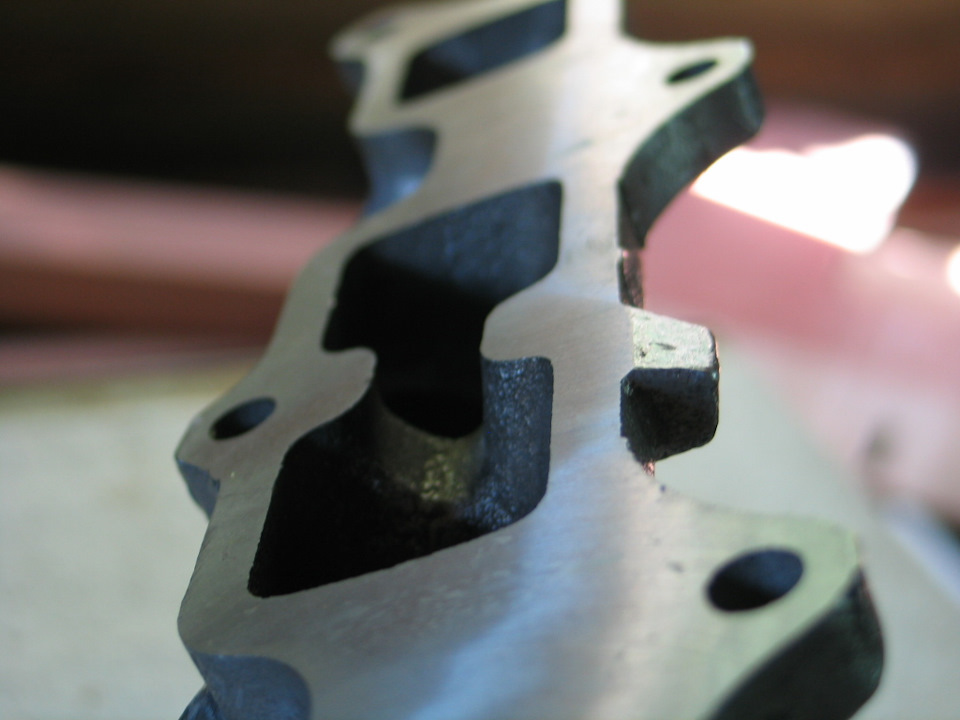

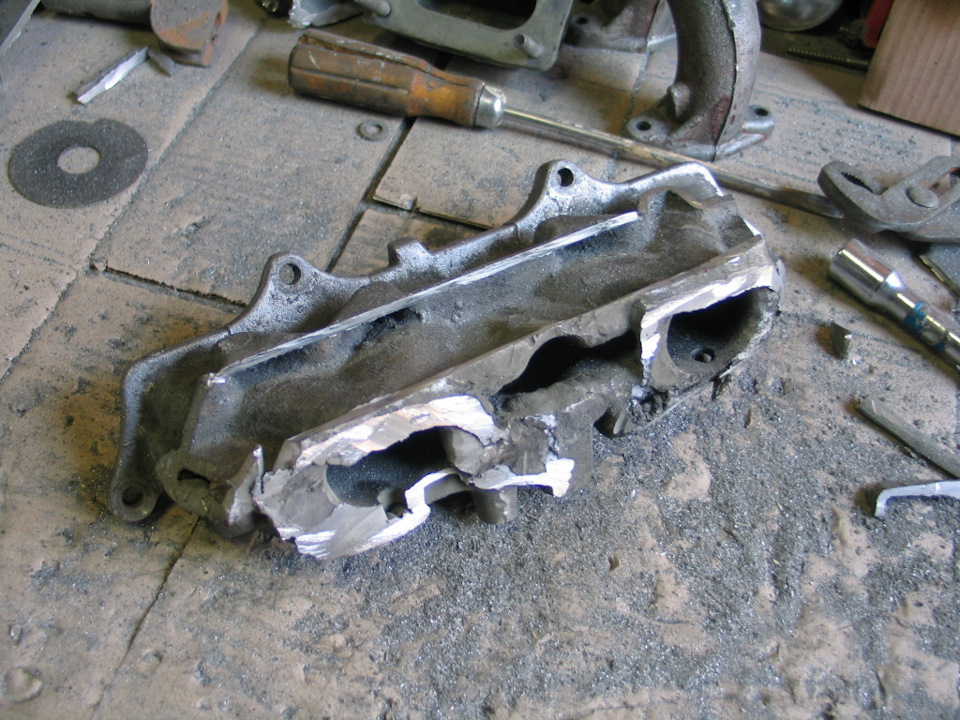

Начинаю срезать всё из любопытства что да как там)) Канал подогрева раннеров.

Как сделать коллектор для двигателя

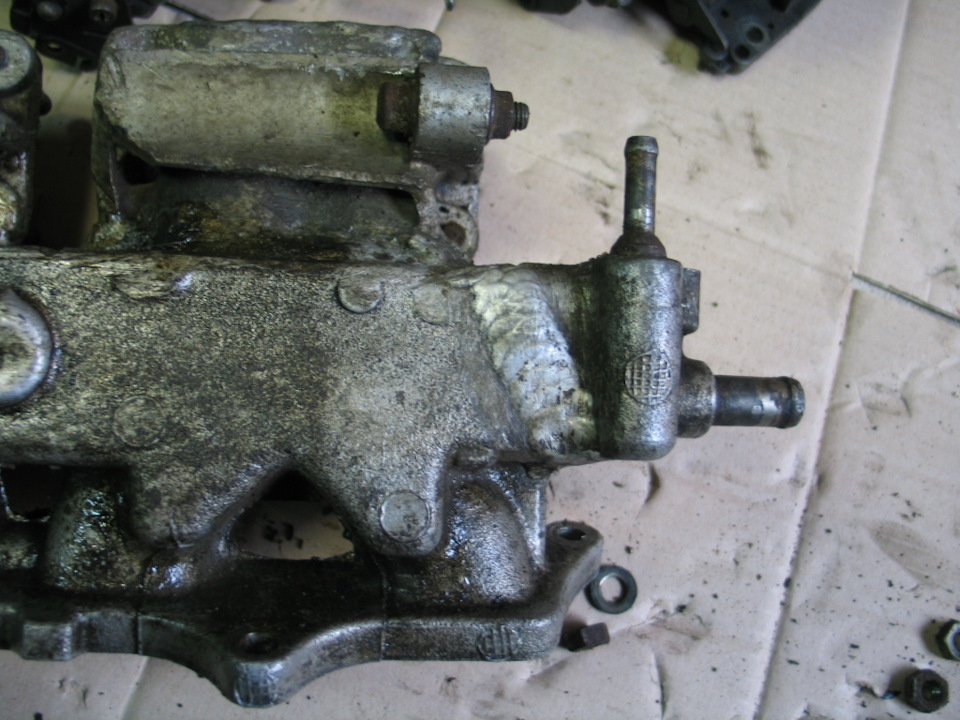

Москвичёвский резать не страшно, а вот родной я хер найду))

Как сделать коллектор для двигателя

И начинаю тулить один к другому))

Как сделать коллектор для двигателя

Просто на глазок не выйдет, пришлось рисовать в кореле и крутить кусочки…

Как сделать коллектор для двигателя

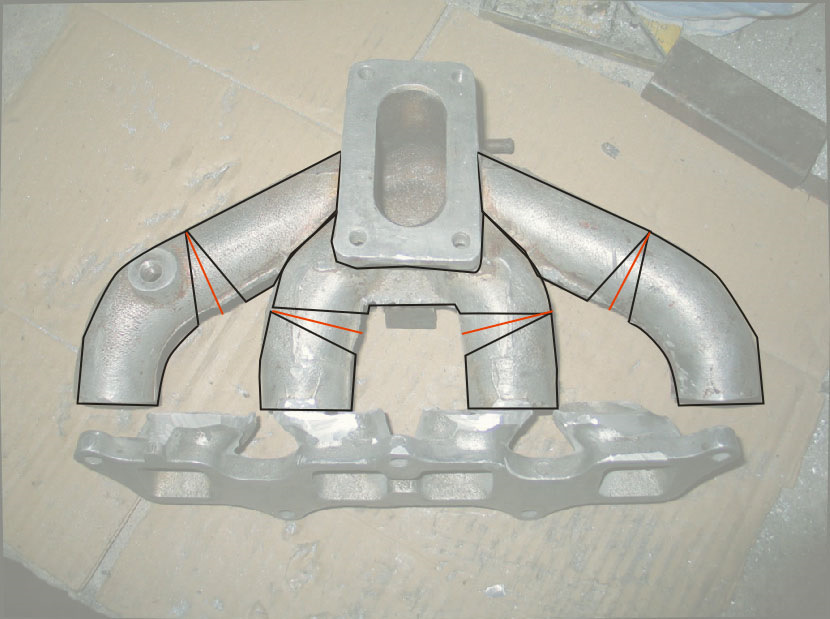

Красным — перпендикуляры к раннеру, а чёрным места реза — углы должны быть равными. По другому не совпадут плоскости раннеров, будут разные овалы стыка. Геморой ещё было вырезать среднюю часть подогрева москвичёвского, пришлось ножовкой ручками… болгаркой не подлезть.

Как сделать коллектор для двигателя

Т.е. рисуем по фоте кусочки раннеров и начинаем их крутит до совпадения со входом прелевского, размеры в кореле меряем и переносим на натуру)

Как сделать коллектор для двигателя

Москвичёвские раннеры толсостенные то что нужно для олдскула )

Как сделать коллектор для двигателя

Как сделать коллектор для двигателя

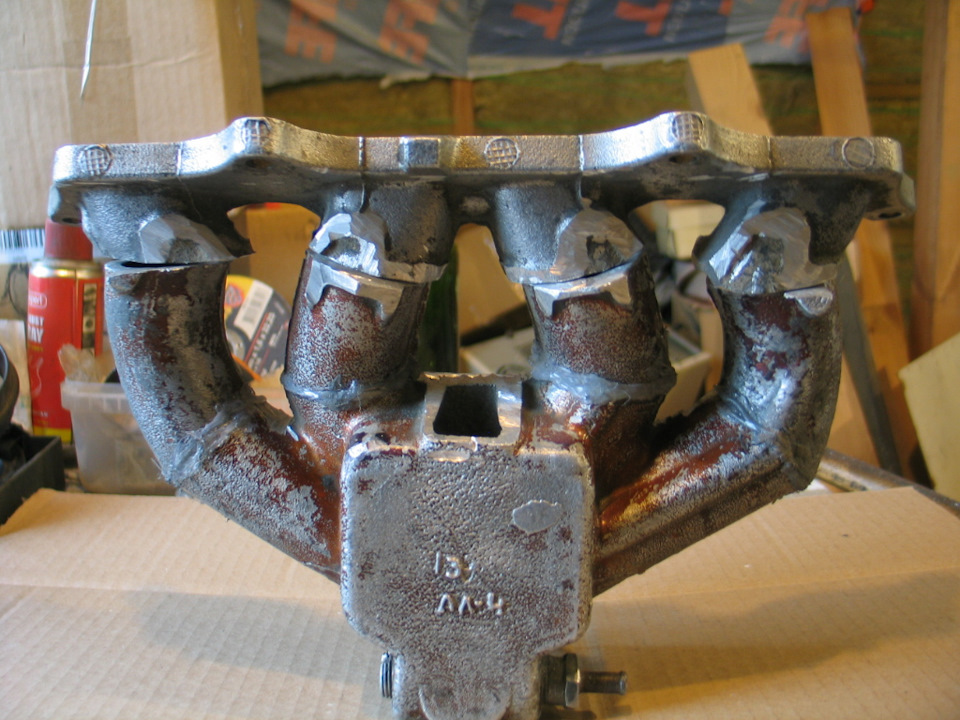

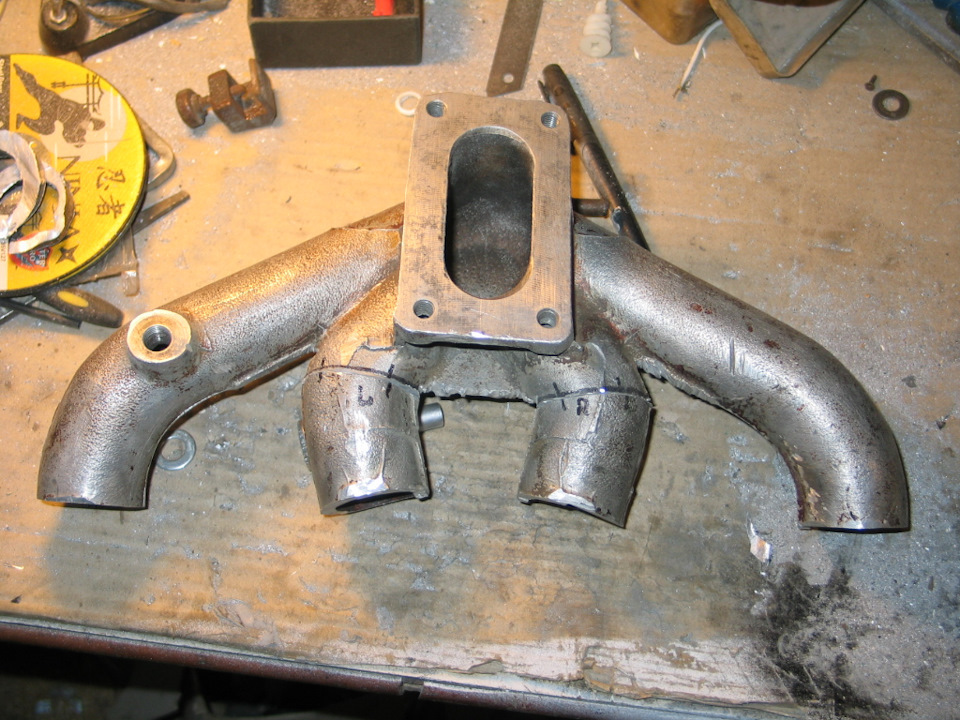

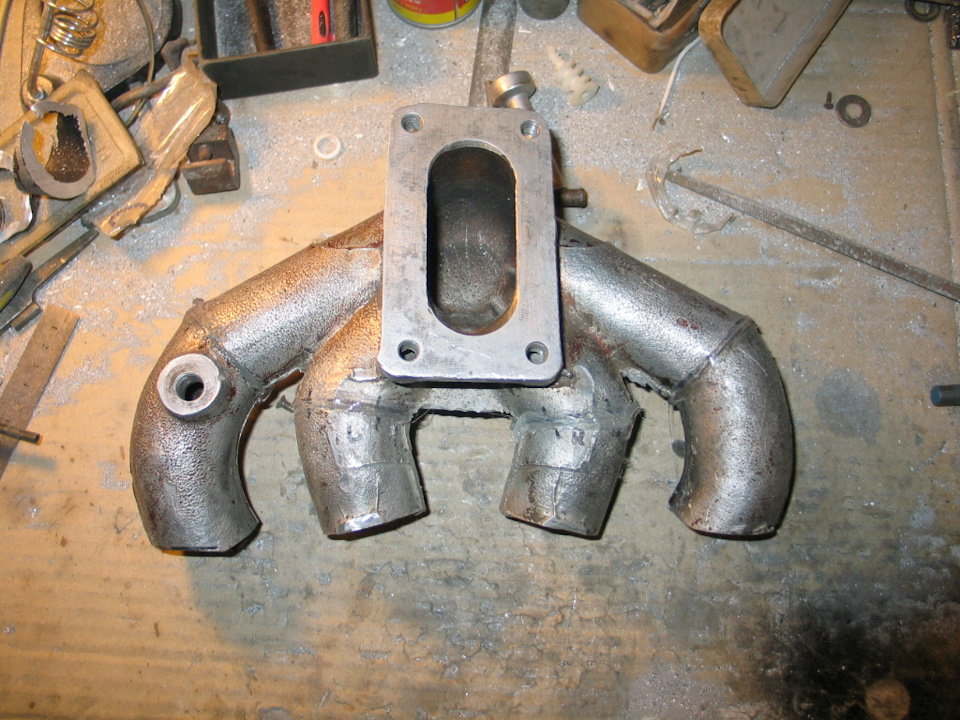

Как-то так… а потом долго и мучительно болгарка, напильник, болгарка, напильник, точильный круг…

Как сделать коллектор для двигателя

Эта эротика пилилась дня 4 … с длинными перекурами.

Как сделать коллектор для двигателя

После этого началось самое весёлое — поиск сварщика… цена прыгала в нашем селе от 500 грн (20$) до 3800грн (146$). Ведь там не много не мало 110 см шва) Нашёл как обычно за Киевом за 20$, зажрался у нас народ…

Как сделать коллектор для двигателя

Но при сварке уехала плоскость плиты, да и у посадочного места под карб этой плоскости отродясь не было. Несём токарю, прогиб в центре миллиметр был.

Как сделать коллектор для двигателя

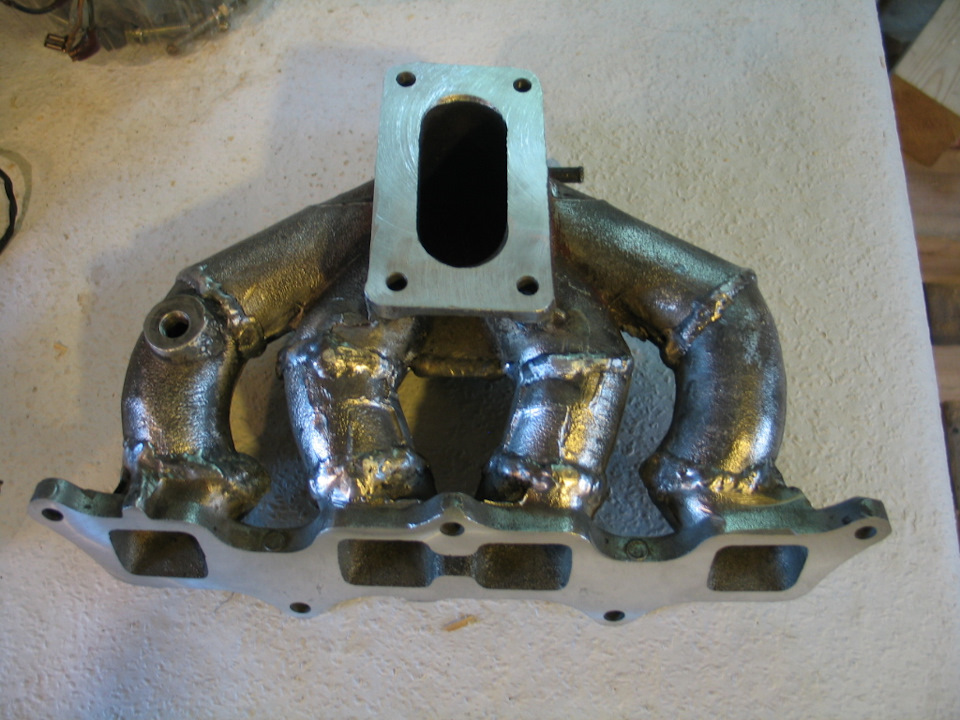

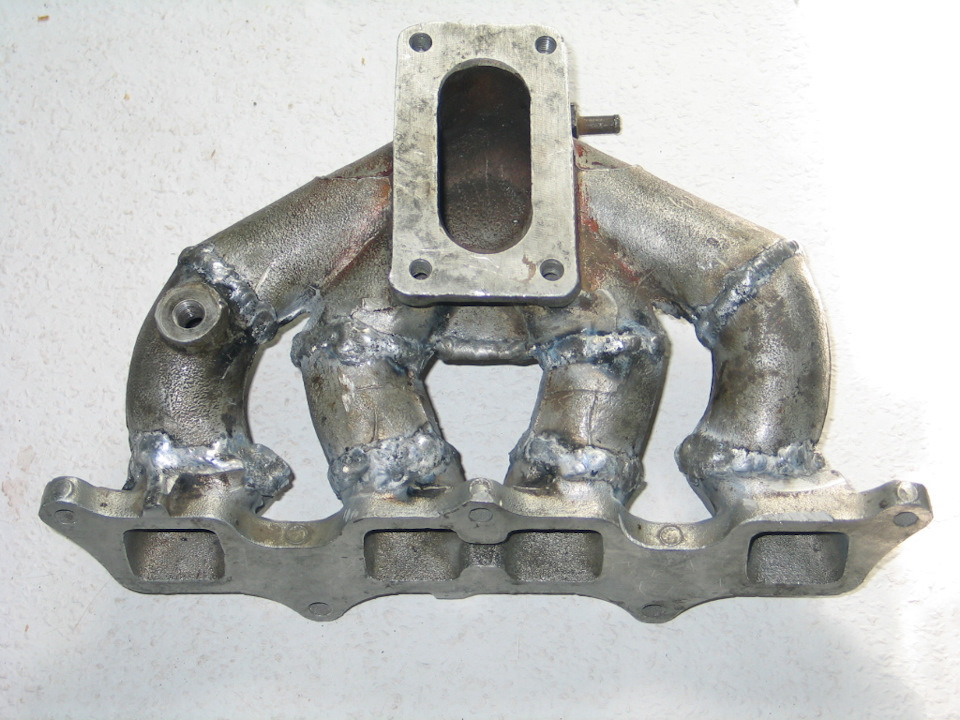

Ну вот собственно и всё, чухаем, чутка шлифуем неровности.

Как сделать коллектор для двигателя

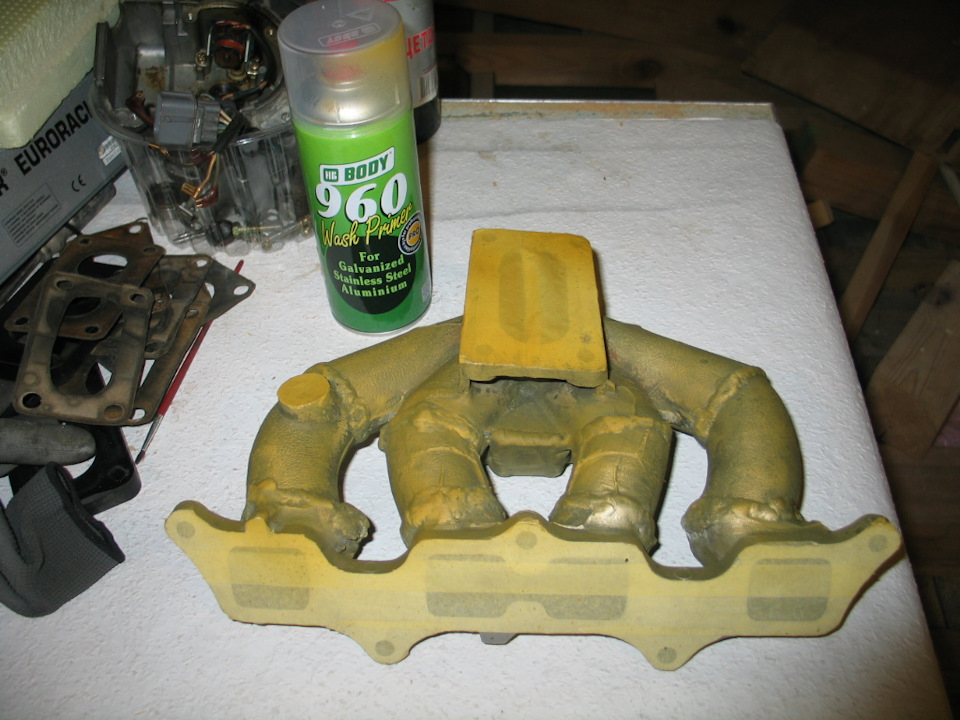

Грунтуем кислотным, знаменитым Body 960.

Как сделать коллектор для двигателя

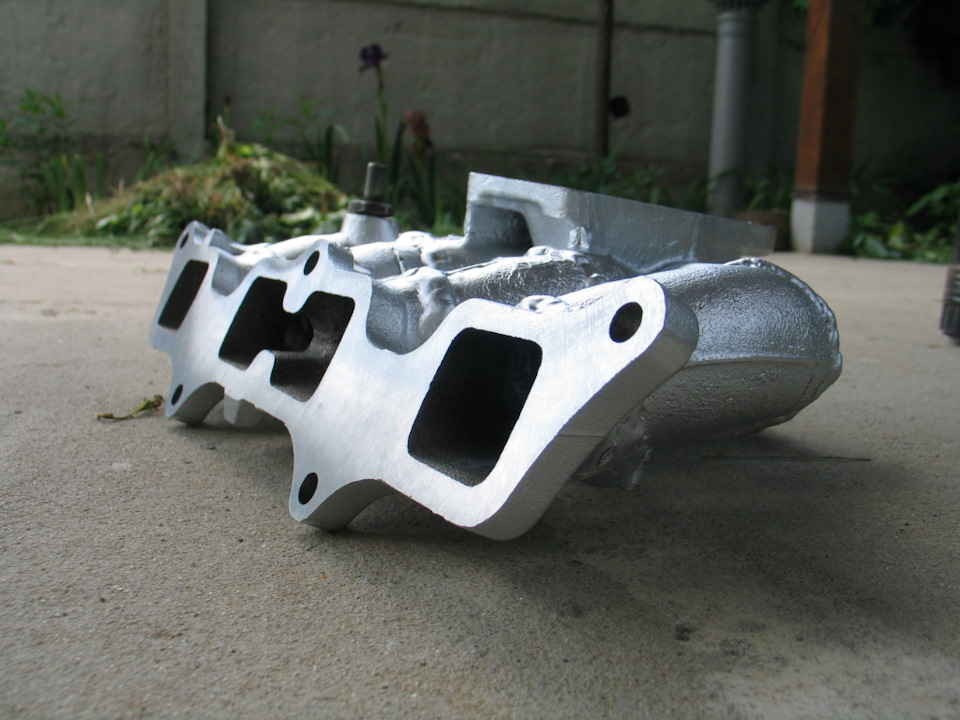

Красим в серебро. Не плохая, кстати, краска Bosny в баллончиках.

Как сделать коллектор для двигателя

Как сделать коллектор для двигателя

Солекс от Нивы 1,7 дошаманим до 2 литров )
