Как сделать коллиматорный прицел самому
Делаем коллиматорный прицел
Представляем вашему вниманию идею по изготовлению коллиматорного прицела. Идея будет особенно полезной для тех, кто занимается самостоятельным изготовлением оружейных самоделок и желает модифицировать их.
Предлагаем начать с просмотра авторского видеоролика
Итак, нам понадобится:
— кусок ПВХ трубы;
— лазерная указка;
— канцелярский нож;
— прозрачная крышка;
— ножницы.
Первым делом следует вырезать из крышки полоску так, чтобы она с легкостью проходила в трубу.
Посередине трубы проделываем отверстие под лазерную указку.
Поскольку лазерная указка светит очень ярко, автор идеи советует заклеить ее скотчем и закрасить маркером черного цвета.
Устанавливаем лазерную указку в отверстие, которое проделали для нее, закрепив скотчем.
Если необходимо, чтобы прицел работал постоянно, нужно всего лишь зажать кнопку лазера.
Коллиматорный прицел своими руками
Так вот прицел как раз и задуман для того, чтобы этого избежать. Когда стрелок смотрит в прицел, он видит прицельную метку, наведенную на цель, стоит ему немного изменить угол, под которым он смотрит в прицел, как метка тоже смещается, и в итоге указывает туда же.
В коллиматорном же прицеле достаточно совместить две точки: прицельную метку и цель. Прицельная метка и цель будут находиться в одной плоскости на каком бы расстоянии не находилась цель. Стрелок четко видит и цель, и прицельную метку.
А теперь о том, как работает это чудо. С помощью различных оптических приспособлений( линз, зеркал) свет от источника( обычно светодиода) собирается в параллельный пучок света и направляется в глаз стрелку.
Глаз человека воспринимает параллельные лучи света, как свет от бесконечно удаленного предмета. Линия прицельной метки параллельна линии прицеливания. Точка находится не на стеклышке, а в бесконечности, поэтому при смещении головы, прицельная метка остается на цели.
Коллиматорные прицелы бывают открытого и закрытого типа.
Прицел закрытого типа состоит из источника света и фокусирующей линзы, источник света находится за линзой, в ее фокусе, при этом создаются те самые параллельные лучи света.
Одним глазом стрелок смотрит в прицел, другим на цель, в мозге человека две картинки совмещаются, и стрелок видит прицельную метку на цели. Точность стрельбы напрямую зависит от перифирического зрения человека. Прицелы закрытого типа в настоящее время практически не используются.
Прицелы открытого типа используют ту же самую линзу и источник света, только при помощи зеркал направляют свет на полупрозрачную линзу. Линза отражает в глаз человека параллельные лучи света, и в то же время он может видеть через нее цель. Через такой прицел можно целиться, как одним глазом, так и двумя.
Существует множество других вариантов исполнения коллиматорных прицелов, но об этом мы говорить не будем.
А теперь я расскажу о том, как сделать коллиматорный прицел своими руками.
Устройство вы видите на схеме. Источник света должен быть точечным (подойдет диод из китайской лазерной указки) и должен находиться в фокусе линзы. Свет проходит через линзу, отражается от зеркала (зеркало установлено под 45 градусов) и попадает на стеклышко (будем считать его полупрозрачной линзой).
Стеклышко тоже установлено под 45 градусов и отражается вам в глаза. Линза должна быть достаточна большая, иначе будет маленький угол обзора. Это простейший коллиматор, который можно сделать у себя дома. Прицелы такого типа широко использовались в авиации. ВМВ.
Gordei52 › Блог › Коллиматорный прицел

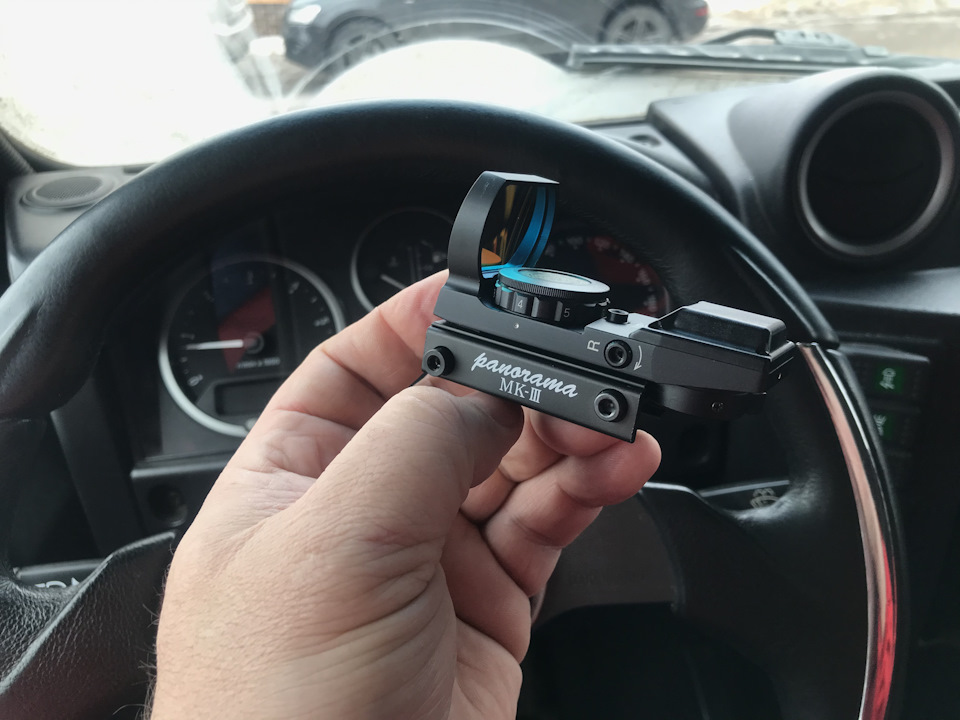

Вприпрыжку помчался домой собирать бластер. )

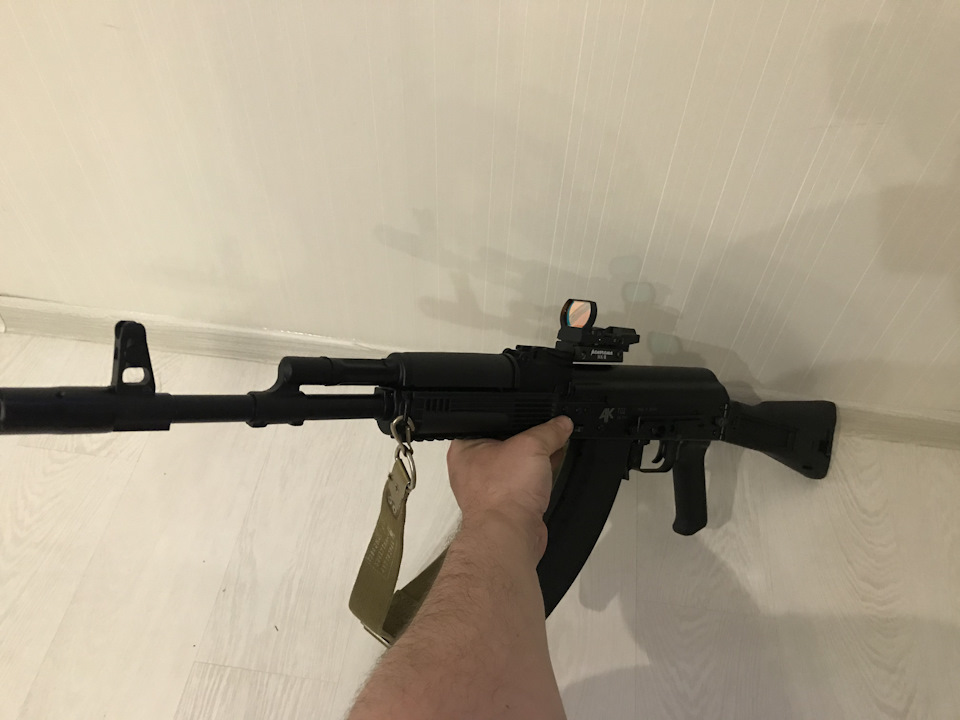

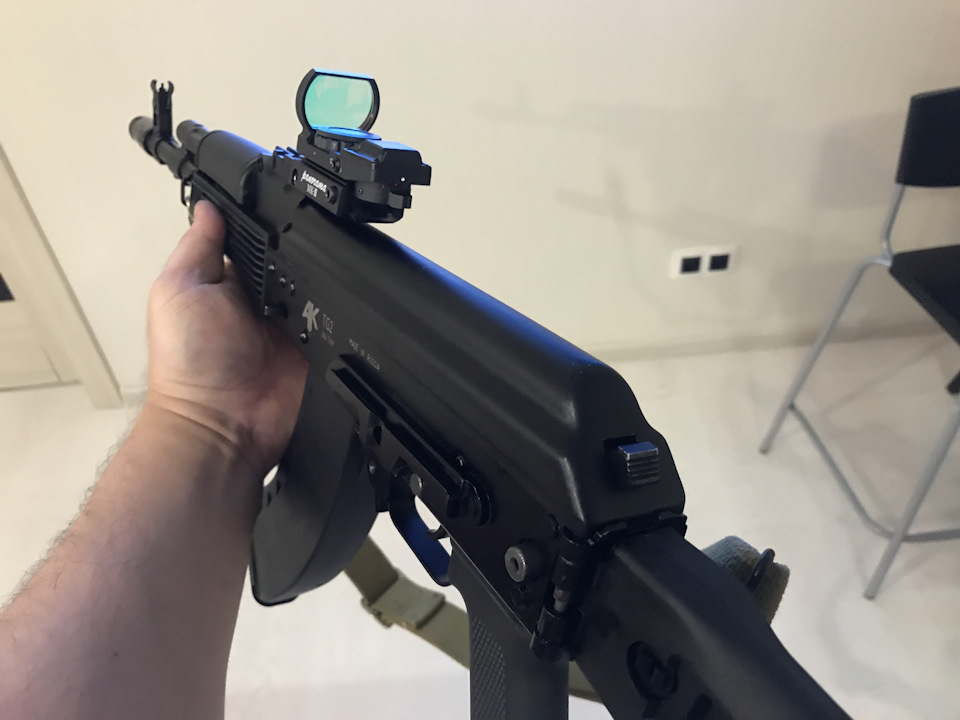

Вроде ничёшно получилось, прям как в игрухах )
Сгрыз все ногти на руках и ногах, пока ждал выхи, чтоб пристрелять покупку.
И вот наконец день «Д». Мы на стрельбище и начинаем таинство пристрелки и… происходит какой-то трэш. СТП (средняя точка попадания) гуляет по мишени «как бык поссал» с амплитудой сантиметров 40, да и попадания хер пойми куда, ни какой системности. Ещё и метка (ставил «пенёк» — крестик без верхней палки) от стрельбы повернулась градусов на пять по часовой стрелке. Переключился на точку и с грехом пополам пристрелял по центру в горизонте. Решил чуть приподнять точку, наблюдая в прицел за ее движением и вижу, как метка прыгает влево в момент поворота винта регулировки высоты. Йопт!
Не знаю, может мне попался брак или подделка, но сама по себе конструкция этого прицела очень спорная. Он состоит из двух горизонтальных пластин, скреплённых осью в передней части. В задней части между пластинами установлена пружина и вертикальный винт. Регулировка высоты осуществляется вращением винта. При этом пружинка распрямляясь поддавливает верхнюю пластину. Вся эта конструкция очень живая и гуляет от операций с винтиками регулировок.
В расстроенных чувствах начал снимать прицел и обломил голову у одного из двух крепёжных винтов. Засада.
Через пару дней поехал без особой надежды на чудо в магазин, но надо отдать должное парням — без вопросов приняли назад и вернули деньги. Достойно.
Снова в поисках прицела. На этот раз подошёл к выбору более осознанно, так как уже было понимание, «как должно быть»
Сначала, конечно, загорелся американскими прицелами фирмы EOTech, которые мелькают во всех боевиках и официально приняты на вооружение полицией и армиями многих стран
Но логика взяла верх. Во-первых — огромная бандура и, по отзывам, нельзя устанавливать над окном выбрасывателя гильз, так как из за размера выступающей части гильзы иногда рикошетят и залетают обратно в окно. А во-вторых — цена. Это писец! От 67 рублей и в гору.
— Нуивона! — решил я и полез смотреть, чем пользуются спортсмены.
А спортсмены в большинстве своём пользуют Holosun. При чём его конкретную модель Holosun OpenReflex HS510C.
— Вот жеж оно! Прям то, что нужно,
Сделано очень добротно. Всё управление двумя кнопками, логика управления проста и логична
Псевдо коллиматорный прицел на Сайгу. прицел «wandergrafa»
Прицел регулируется при пристрелке поворотом всей площадки по горизонтали и качанием стекла по вертикали с помощью винтов. При пробном отстреле прицел успешно выдержал 80 выстрелов, ни чего не отвалилось и стабильная куча.
При наличии токарного и фрезерного прост в изготовлении, делался как экспериментальный, но пожалуй сама концепция удачная, Воронил нагреванием деталей до красна и в масло, азотной кислоты нету. Стёклышко великовато нужно будет отрезать по уровень шпеньков. Из фоток конструкция надеюсь будет понятна, ни чего сложного. Если есть какие вопросы пишите.
Конечно своими руками это хорошо,но не до такой-же степени.
Думаю, вместо стекла лучше подошёл-бы поликарбонат. Он не бьётся.
Вентилятор
Конечно своими руками это хорошо,но не до такой-же степени.
kot-obormot
Думаю, вместо стекла лучше подошёл-бы поликарбонат. Он не бьётся.
Вот что упавшая ганза с людьми делает. Ждем дальномер своими руками
+100 баллов рукастому форумчанину. Мне лично очень интересно!
Автор молодец! Приятно, что в России живут люди с головой и с руками, а не с вопросами «где купить и какого производителя».
идея супер
но чем данное изделие лучше китайского калиматора за 25 уе?
Камрады очень приятно что меня хвалите, да и сам понимаю что есть за что!
Саныч59
идея супер
но чем данное изделие лучше китайского калиматора за 25 уе?
Патентованная оптическая схема освобождает прицел от параллактических искажений!
Допускает прицеливание с двумя открытыми глазами!
Самое удачное решение для тех видов охот, где требуется быстрый выстрел
навскидку!» http://www.wht.ru/shop/catalog/optics/section2/DocterSight/
Ну всё тоже самое можно и о моём сказать, за исключением патентованной оптической системы. Естественно если прицеливаться через целик тоже параллактических искажений совсем нет 😊
Balag
Вот что упавшая ганза с людьми делает. Ждем дальномер своими руками
wandergraft
когда возился потрогал его пальцами, потом выяснилось что лазерный кристалл пальцами трогать нельзя.
волоконная мушка не удобнее ли будет, а?
Приветствую. Получается просто светящаяся мушка, необходимость совмещения с целиком никуда неисчезла. Как тогда:
wandergraft
Если сравнивать например с Ампоинтом за 500 уе то мой многократно превосходит по удобству и быстроте прицеливания.
Оптические прицелы для арбалетов
Автор: administation · Опубликовано Февраль 2, 2016 · Обновлено Июль 25, 2019
фото. Крепление для оптического прицела ласточкин хвост
В наше время существует очень много прицельных приспособлений, которые отвечают требованиям, как профессиональных стрелков, так и новичков. Многие даже пробуют сделать прицел своими руками, у некоторых даже получается и совсем неплохо. Среди разновидностей прицелов встречаются следующие виды:
Такие приспособления используются, как прицелы для арбалета. Поскольку для того чтобы выбрать оптимальный вариант необходимо хоть немного о них знать, давайте рассмотрим каждый вид в отдельности.
Прицел для арбалета коллиматорный
фото. Коллиматорный прицел на арбалет
Коллиматорный прицел бывает открытого и закрытого типа. Они обладают одинаковым принципом работы, но отличаются конструкцией корпуса прицела. На видео вы можете видеть, как изготовить коллиматорный прицел самостоятельно, который устанавливают на крепление ласточкин хвост.
Прицел механический для арбалета
фото. Механический прицел для арбалета
Пользоваться таким прицелом очень просто, достаточно совместить в одну плоскость мушку, целик, мишень. Но при осуществлении выстрела все не так просто, поскольку глаз человека не может фокусироваться одновременно на разных предметах. Поэтому при прицеливании глаз стрелка сперва попадает на целик, потом переходит на мушку и снова на целик, только, когда производится выстрел, глаз переводиться на мушку. Такие манипуляции глазом, нужно выполнять быстро, не задумываясь. Прицел можно устанавливать на крепление ласточкин хвост.
Лазерный прицел на арбалет
фото. Лазерный прицел для арбалета
Оптика для арбалета
Рассматривая разновидности прицельных приспособлений, стоит уделить внимания оптическим прицелам. Несмотря на то, что еще недавно наши стрелки могли о них только мечтать, сегодня оптические прицелы доступны каждому желающему. Такие прицелы довольно разнообразны, используются военными, охотниками, спортсменами. Люди, имеющие пневматические винтовки, часто их оснащают оптикой. Ведь с ее помощью можно вести максимально точное прицеливание и стрельбу.
Оптические прицелы практически всегда разные и отличаются между собой, несмотря на похожий внешний вид. Состав оптического прицела уникален – это линзы в блоках и высокоточные механизмы регулировки. На рисунке вы можете видеть устройство оптического приспособления:
фото. Оптические прицелы на арбалет
Сложность конструкции оптики можно только сравнить с телескопом или фотообъективом. Самым важным элементом любого оптического устройства является линза, с помощью которой происходит четкое формирование изображения.
Выбирая оптические прицелы, вы должны разбираться в их характеристиках, только так можно сделать оптимально правильный выбор и установить на крепление ласточкин хвост подходящее оптическое устройство. Можете даже самостоятельно попробовать сделать прицел своими руками, а мы вам в этом немножко поможем.
Диоптрический прицел своими руками — устройство диоптрического прицела
Сделать диоптрический прицел самостоятельно вполне возможно главное иметь все необходимые материалы, желание и терпение. Чтобы изготовить прицел нужно подготовить материал. Диоптрический прицел представляет собой обычную пластинку, которая имеет маленькое отверстие (0,5-1,5 мм). Можете взять планку любого штатного прицела, который потом придется разобрать, снять размеры с прицельной планки и нарисовать новый чертеж.
фото. Устройство диоптрического прицела
Если нет штатной пластины с прорезью толщиной 0,5 мм, можете взять стальную пластину имеющую толщину 0,6 мм. Далее на заготовке потребуется наметить все нужные линии по подготовленному чертежу и по ним разрезать модель прицела. Чтобы улучшить угол обзора можно обрезать края пластины. Посадочное кольцо делается с помощью обычных круглогубцев, а также сверла с хвостовиком в диаметре 2,5 мм.
В результате у вас получиться готовая деталь, которую потом потребуется подогнать, обработать и собрать прицел.
Как сделать оптический прицел своими руками
Собирать прицелы оптические для арбалетов своими руками довольно непросто, но если у вас есть такое желание, то вам понадобится труба для прицела, линза прицела, прицельная сетка, оборачивающая лизна и лизна окуляра. Cобирая все эти линзы необходимо правильно подбирать фокусные расстояния.
Пристрелка арбалета с оптикой — как пристрелять арбалет?
Прицелы на арбалеты могут быть диоптрическими, оптическими, коллиматорными или другого удобного вам типа. Сам процесс пристрелки очень простой и не составит сложности даже для начинающего стрелка. Дело в том, что прицелы имеют специальные барабанчики, которые позволяют вносить поправки в прицеливание. Один барабан расположен в боковой части прицельной трубки, а второй сверху. Шкала барабанчиков для поправок закрыта специальным колпачком, который легко снимается, если соблюдать аккуратность.
Чтобы стрельба была максимально точной необходимо научиться обращаться со спусковым крючком и правильно прицелится.
Пристрелка арбалета начинается с ближних дистанций, которые постепенно удлиняются, точнее с каждым точным попаданием в мишень. Если вы не можете попасть в цель даже с близкого расстояния, убедитесь что прицел установлен правильно, если все в порядке с прицелом, выполните небольшую его корректировку. Помните, корректировка проводится до тех пор, пока вы не попадете с близкого расстояния в точку, которую видите перед собой.
Важно в пристрелке арбалета добиться хорошей кучности боя. Сделайте с одного расстояния несколько выстрелов, ведь по одному, пусть и точному нельзя судить о точности пристрелки. Перед тем как начать основную пристрелку арбалета обязательно добейтесь высоких результатов кучности боя.
фото. Прицел для арбалета
