Как сделать колодец с кольцами
Строю колодец на даче

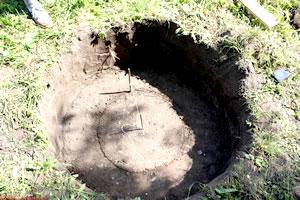

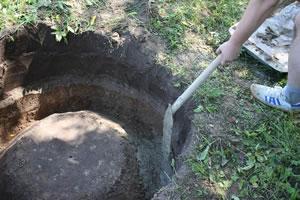

Перед рытьём колодца ani1883 чертит диаметр будущего колодца, а затем начинает копать до появления глины. При этом нужно учитывать что диаметр «ножа» на 10 см. больше диаметра бетонного кольца для колодца. Диаметр ямы на 10-15 см. больше диаметра ножа.
Дойдя до глины ani1883 выровнял дно по уровню. Начертил необходимые размеры ножа – его внутренний диаметр равен метру, а наружный больше на 50 см. (длинна стандартного кирпича 25см, кирпич в три ряда для фильтра).

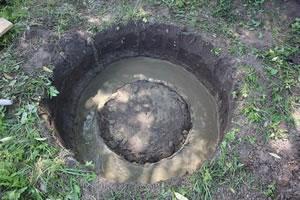

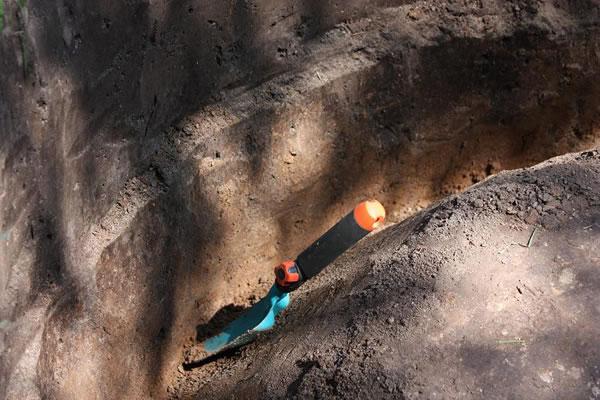

По внутреннему диаметру он слегка надкапывает, а затем копает под конус в сторону большего диаметра «ножа». Закончив выборку грунта лопатой, ani1883 берёт в руки более тонкий инструмент садовый совочек и с его помощью выводит вертикаль стенки и носик ножа
За неделю «Нож» затвердел.
Делаем фильтр для воды

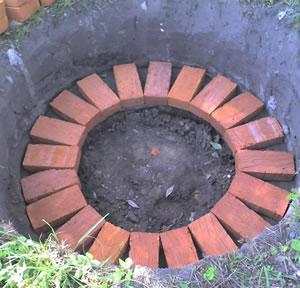

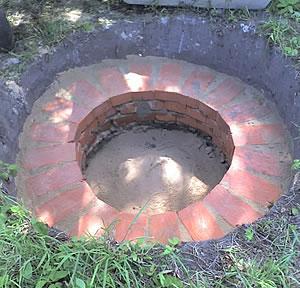

После отвердения ножа, ani1883 сверху начал укладывать фильтр – это три ряда кирпичной кладки. Перед укладкой он насухо положил кирпич, то есть примерился. Затем приготовил слабый раствор, соотношение цемента и песка – 1х7. Кирпич кладётся на раствор, веером, а пустоты засыпаются песком желательно покрупнее. Затем он кладёт на раствор второй ряд кирпичей, перекрывая просветы, а пустоты опять засыпает песком и так 3-4 ряда

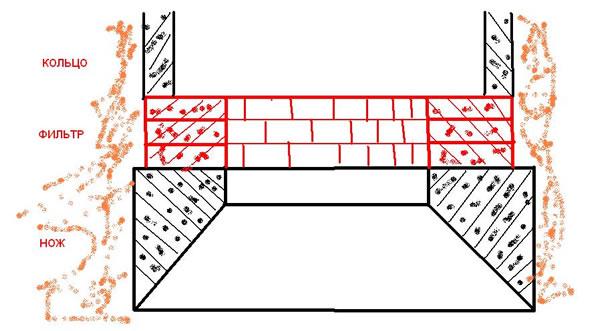

Принцип работы «ножа»
Задача ножа – облегчить опускание колец. Стоя на полочках ножа удобно выбирать грунт, ноги не вязнут. Особенно легко с его помощью проходить жидкие глины и мокрый песок. В процессе работы мокрый грунт попадает в конус становиться плотным и сдерживает воду. Попадая в водоносный слой конус, уплотняет песок, делает плотную песчаную пробку и не дает ему подниматься выше конуса.

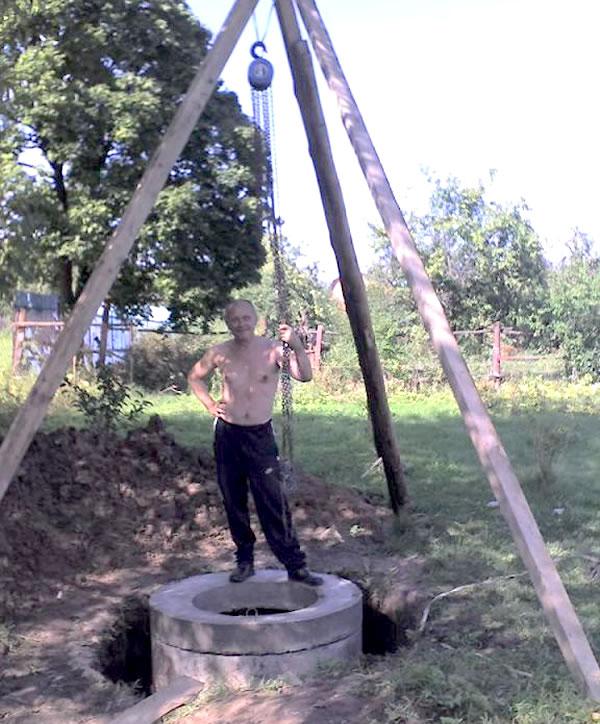

Для установки колец он сделал треногу из доски 100х25х4000 мм. При этом каждая нога сделана из 2 досок и скреплена шурупами в шахматном порядке через 40 см. Лучше всего для этого применять брус 150х150 мм. Затем он просверлил отверстие 38 мм в верхней части досок и вставил туда арматуру16 мм. на неё он подвесил таль. Тренога в процессе работы, при подъёме колец в 450 кг, показала себя с хорошей стороны и даже не скрипела.
Следующее кольца для колодца он подкатывал с сыном по доскам (на них легко поворачивать). Кольцо нужно подкатить к колодцу на расстояние его диаметра, можно и меньше, но возникают сложности из-за ямки между установленными кольцами и прикаченным кольцом. Прикаченное кольцо нужно опрокинуть. Для этого переставляется тренога так, чтобы её центр был в метре от кольца, которое надо опрокинуть.

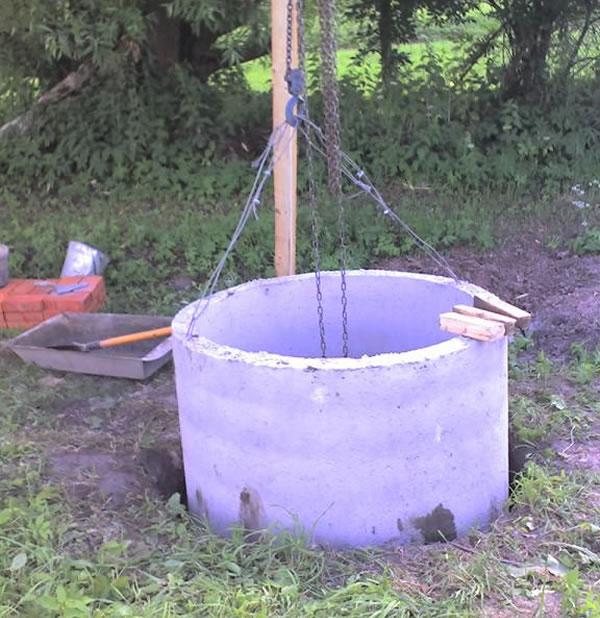

Сначала он закрепляет трос за монтажные крюки кольца, а затем крепит к крюку тали. ani1883 тянет медленно за трос, кольцо приподымается и медленно становится на ребро и опрокидывается. Таль опускается и трос отцепляется.
На следующем этапе тренога ставится над центром колодца. Опять закрепляется и медленно поднимается кольцо. Во время этой операции кольцо само медленно подъезжает, и становиться на свое место. Надо только ему немного помочь.
Перед установкой кольца на своё место мешается раствор 1х4 (цемент-песок) и укладывается на нижнее кольцо, а сверху опускается новое кольцо. Затем все швы затираются раствором. Итак, пока все кольца не займут своё место.
При помощи такой технологии ani1883 он закопал шесть колец и дошёл до воды. Она начала мешать и усложнять работу.
На заметку
Копать в кольце диметром в метр довольно сложно, но реально. Рост ani1883 170 см и у него это получается, а если рост доходит до 2 метров то, наверное, это невозможно.
Процесс копки колодца
Свой колодец ani1883 копал вместе с сыном. Он внутри, а сын поднимал вёдра. Когда глубина колодца опустилась ниже 4 метров, они стали применять блок, синтетический канат14 мм с узлами через 0,5 метров, пластиковое ведро и короткая лопатка с металлическим изогнутым черенком.
Во время рытья 2 метра шли через суглинок. Далее шла перемешанная глина. Но через 1,5 метра, пошла плотная черная глина – водоупор толщиной чуть больше метра. Затем грунт начал светлеть, появился песок и естественно вода. К этому времени шестое кольцо было выше уровня земли на 50 см..
Между стенками колодца и землей, они засыпали песок. Положили бетонную крышку (пока без люка). Люк будет пластиковый, с замком.
Постепенно уровень воды в колодце поднялся до 2,5 метров. А до уровня в один метр вода поднялась за 6 часов. Предполагается, что вода в процессе эксплуатации будет быстрее прибывать.
По мнению ani1883 оптимально копать колодец в втроем.
Совет

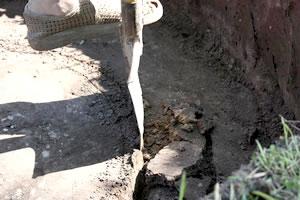

Во время рытья используйте лопату с минимальной толщиной штыка (у них была лопата 1,5 мм оказалась толстой для копки глины.
Технологии бывают разные при их выборе нужно руководствоваться расположением водяных пластов.
Размещено участником форума «Дом и дача» ani1883
Редактор: Адамов Роман
Как выкопать колодец на даче своими руками: с чего начать и как правильно вырыть яму с бетонными кольцами – видео
Нужно грамотно организовать водозабор на участке. Поэтому рассмотрим, как правильно выкопать колодец на даче своими руками и силами: где именно его расположить, что за время выбрать для проведения работ, какой конструкции отдать предпочтение и так далее. Уделим внимание каждому важному моменту, чтобы вы получили подробную инструкцию к действию.
Нужно ли оформлять разрешение
Нет, и об этом однозначно говорит 19 статья Закона РФ «О недрах», актуальная с 21 февраля 1992 года. Согласно ее положениям, не только владелец земли, но даже арендатор вправе осуществлять строительство таких объектов без оформления каких-либо документов, если вода, которую он планирует добывать:
Как выбрать место
Важно не только знать, как вырыть колодец своими руками на даче, но и понимать, где это сделать. Чтобы определиться, надежнее всего обратиться в независимую лабораторию для заказа гидрогеологических исследований: специалисты проведут необходимые тесты и укажут конкретную точку для бурения. Естественно, это платная услуга и стоит она недешево, и если ваш бюджет ограничен, можно попробовать обойтись без нее. В таком случае нужно ориентироваться на несколько характерных примет, но понимать, что ни один из них не будет таким же точным, как экспертиза.
Обратить внимание на ближайшие земельные участки
Поинтересуйтесь, на какой глубине осуществляют забор соседи, и насколько чистая при этом жидкость. Допустим, у них скважина на 6 метров: если вы организуете все так же, как они, то, вполне вероятно, будете получать такую же воду, как они. Но не факт: следует понимать, что бассейн обычно идет равномерно, постепенно и по чуть-чуть смещаясь, но может и уйти резко вверх или вниз. Так что этот ориентир будет лишь приблизительным.
Посмотреть на растения
Раскроем небольшой секрет – как роют колодец с кольцами (или без них) на еще не распаханном участке: это делают, ориентируясь на местную флору. Островки разных трав и кустарников, да и деревья тоже подсказывают, насколько далеко от поверхности лежит и бежит живительная влага.
В общем случае, чем мощнее корневая система растения, тем глубже залегает вода. Тот же орешник или сосны без слов говорят о том, что придется пробурить хорошую скважину (зато и жидкость из нее будет чистой).
Понаблюдать за живностью и природой
Допустим, вы уже знаете в теории, как проходит копка колодцев вручную, технология по видео вам тоже понятна, остается только определиться с местом. Прежде чем выбирать его, присмотритесь к мошкаре: если те же надоедливые комары в безветренную погоду целой стаей кружатся над какой-то точкой, значит совсем близко от ее поверхности расположен бассейн с живительной влагой. А вот мышиные норки или кротовий ход скажут о сухости почвы на метры вниз.
Также учтите, что в жаркие дни собаки, коты, козы (и другой скот) ложатся туда, где попрохладнее, где достаточно перспективно начинать строительство. Еще одни подходящие зоны – участки, над которыми по утрам клубится туман.
Народные методы
Определить, где и как правильно рыть колодец вручную, можно с помощью издавна известных примет. Вот наиболее рабочие из них, остающиеся актуальными и сегодня:
Глубина шахты
Теоретическая подготовка к копанию колодца своими руками продолжается определением того, сколько бурить. Обычно все подходящие слои и горизонты расположены на 5-30 м. И от того, в какой из них вы попадете, ваше строение можно будет отнести к одному из трех типов:
В первом случае жидкость будет притекать и через дно со стенками, во втором – только с боковин, последний же вариант вообще предполагает расположение рукава в породе. Такое решение позволяет значительно увеличить запас скапливаемой влаги и поэтому справедливо считается приоритетным, но оно не всегда доступно к реализации – все зависит от характера залегания пластов.
Колодец из бетонных колец своими руками: поэтапная инструкция
Для постоянного или временного проживания на загородном участке требуется источник воды, желательно, функционирующий круглый год. Одним из самых простых и недорогих в строительстве источников водоснабжения является колодец, который вполне можно выкопать своими руками, почти не прибегая к услугам спецтехники.
Колодец своими руками
Этап первый. Выбираем место для колодца
Вначале рассмотрим основные требования к месторасположени ю колодца.
Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются. Поэтому так важно грамотно подобрать место, чтобы этот колодец обеспечивал постоянное водоснабжение в требуемых объемах.
Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:
Обратите внимание! Есть также места, где колодец будет давать низкокачественну ю воду. К таким местам можно отнести невысокие береговые линии и высушенные болота – вода здесь зачастую содержит большое количество марганца и железа.
Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.
Как найти воду для колодца
Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.
Обратите внимание! Еще одним эффективным индикатором может быть туман. Жарким летом в вечернее или утреннее время там, где вода очень близко к поверхности, стелется туман. Густота последнего напрямую связана с близостью водоносного горизонта. Характерно, что наблюдение за туманом дает возможность рассчитать место для строительства колодца с точностью до 75%.
Откуда появляется вода?
На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить скважину.
Этап второй. Подготавливаем все необходимое
Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.
Чтобы сделать колодец своими руками, нужно подготовить:
Наименование изделия | Высота х Толщина стенки, см | Диаметр внутренний, см | Масса, кг |
---|---|---|---|
КС-7−1 | 10х8 | 70 | 46 |
КС-7−1,5 | 15х8 | 70 | 68 |
КС-7−3 | 35х8 | 70 | 140 |
КС-7−5 | 50х8 | 70 | 230 |
КС-7−9 | 90х8 | 70 | 410 |
КС-7−10 | 100х8 | 70 | 457 |
КС-10-5 | 50х8 | 100 | 320 |
КС-10-6 | 60х8 | 100 | 340 |
КС-10-9 | 90х8 | 100 | 640 |
КС-12-10 | 100х8 | 120 | 1050 |
КС-15-6 | 60х9 | 150 | 900 |
КС-15-9 | 90х9 | 150 | 1350 |
КС-20-6 | 60х10 | 200 | 1550 |
КС-20-9 | 90х10 | 200 | 2300 |
КО-6 | 7х12 | 58 | 60 |
КС-7-6 | 60х10 | 70 | 250 |
Бетонные кольца могут быть:
Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.
Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).
После выбора места и подготовки всего необходимого можем приступать к строительству.
Этап третий. Строительство колодца
Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.
Все действия выполняем в такой последовательнос ти.
Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.
Установка бетонных колец
Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.
Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.
Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.
Копка колодца
Копка колодца
Копка колодца
Обратите внимание! Близость водоносного горизонта можно заметить по небольшим родникам, бьющим со стенок, и быстро снижающейся температуре.
После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).
Дренажный насос для колодца
Дренажный насос для колодца
Этап четвертый. Защищаем конструкцию от поверхностных вод
Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.
Обратите внимание на гидроизоляцию швов между кольцами! Если вода будет просачиваться через швы, то это приведет к загрязнению колодца. Для закрытия швов следует воспользоваться таким веществом, которое не повлияет на качество воды.
Швы укрепляем по следующей схеме.
Шаг 3. Поверх верхних колец роем котлован метровой глубины.
Шаг 5. Укладываем вокруг верхних колец термоизоляционны й слой (можем использовать любой вспененный полимер, например, пенопласт).
Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».
Глиняный замок колодца
Глиняный замок колодца
Видео – Глиняный замок
Этап пятый. Обустраиваем колодец
Но бурением шахты и ее укреплением строительство колодца не ограничивается. Для этого обустраиваем верхнюю часть конструкции – оголовок.
Утепление оголовка колодца
Вокруг колодца оборудуем отмосток – небольшую площадку из бетона или тщательно утрамбованного щебня. Отмосток должен уходить минимум на 1 м от шахты с каждой стороны и, что важно, сооружается через определенное время после окончания строительства, когда почва осядет.
Отмостка вокруг колодца
Схема конструктивных слоев отмостки
Отмостка из смеси мятой глины и щебня
Утепление отмостки
Также над конструкцией сооружаем навес во избежание попадания в шахту атмосферных осадков. Если для подачи воды используется насос, то шахту лучше закрыть полностью, оставив небольшое отверстие под шланг и кабель.
В качестве заключения. Защищаем колодец от морозов
Если водоносный горизонт располагается слишком близко к поверхности, то зимой вода может замерзнуть. В таких случаях над конструкцией строится «домик», а для утепления можно использовать любой доступный материал (например, пенопласт или минвату). Более того, труба водоснабжения должна вводиться в шахту ниже уровня промерзания почвы.
В схеме, которая приведена ниже, для системы использованы сразу два колодца – один непосредственно для водоснабжения, другой – для подачи воды в промежуточный резервуар.
Утепленный домик колодца
