В альтезза клубе люди знают меня как audiomaniac, но этот ник взялся не просто так. Все потому что раньше я увлекался музыкой и звукотехникой. Причем я не фанат автозвука, а предпочитаю слушать музыку в более подходящей обстановке — дома, где можно в полной мере воссоздать эффект присутствия, вслушиваться в детали и не отвлекаться на вождение.
Речь пойдет о сборке более или менее качественной двухполосной домашней акустики, способной передать самые мельчайшие нюансы аудиозаписей, и открыть для Вас мир качественного звука, не без (качественного усилителя разумеется).
Это не первая акустика которую мне довелось спроектировать и собрать, до этого был опыт как очень основательного апгрейда советской классики, так и сборки акустики с нуля. Супругу не устраивал форм-фактор моей советской классики, большие широкие гробы которые не вписывались в интерьер и занимали слишком много места
Но звучали они превосходно, на настройку кроссовера я потратил около года доводя звук до идеала.
Колонки получились довольно тяжелой нагрузкой для усилителей, но мой усилитель собранный по мотивам форума Vegalab без проблем с ними справлялся:
Однажды один знакомый американец сказал мне что самое крутое акустическое оформление которое он когда либо слышал это трансмиссионная линия (TL). Он же лабиринт или четвертьволновой резонатор или органная труба, не путать с резонатором Гельмгольца и с фазоинвертором. У нас в России большой опыт собрал по лабиринтам Рогожин Александр. С тех самых пор общения с американцем я и загорелся собрать что-то в данном оформлении.
Идейным вдохновением для меня стала акустика фирмы PMC Twenty 24 Можно погуглить обзоры на данную акустику, посмотреть замеры и сравнить их с замерами моей акустики ниже.
В качестве динамиков были выбраны привычные мне норвежские Seas CA18RLY и 27TDC. Их не сложно свести, они не имеют серьезных изъянов, в общем хорошие динамики за свои деньги.
После прогрева и обмера динамиков получил следующие параметры Тиля-Смолла:
Fs 49hz
Mms 10.7g
Rms 1.75 kg sec
Cms 0.0009 m N
BL 6.0
Vas 17 L
Qt 0.38
Qes 0.48
Qms 1,91
У пары динамиков параметры почти не отличаются, я привел параметры одного из них. Параметры указывают на повышенную жесткость подвеса, относительно паспорта. Я не знаю как их так надо размять чтоб подойти к паспортным параметрам, в реальной жизни они у меня скорее задубеют чем разомнутся. Поэтому взял за опору в расчетах эти параметры.
После сборки и тестов корпус получился в итоге такой:
Внутри корпус выглядит так:
В качестве материала для корпусов была куплена 18мм березовая фанера. МДФ не нашёл.
Поскольку корпуса будут оклеиваться шпоном, то нет возможности сделать какую либо стенку съемной, охота получить цельную монолитную конструкцию, поэтому съёмным будет дно, которое будет по совместительству выполнять роль подставки с винтовыми ножками. Лазить туда придется только за фильтром, в процессе его точной настройки.
Для того чтобы отверстия под динамики выглядели красиво их нужно фрезеровать после наклейки шпона, а шпон на лицевую панель лучше клеить в последнюю очередь, чтобы был нахлест на боковые листы шпона. Короче дырки под динамики пришлось резать в последнюю очередь.
Отец у меня увлекается столярным делом, поэтому корпуса мы забацали вдвоем с ним:
Сообщества › Сделай Сам › Блог › Самодельные колоночки. От модели до готового результата.
Всем привет! Давно хотел себе небольшие колонки для компьютера, так как основная аудиосистема ушла на телевизор, а подключать свои Веги 50АС-106 к компьютеру не очень хотелось, люблю сидеть по ночам, и боялся всегда перебрать с громкостью (да, я хороший сосед). Поэтому за компом всегда сидел в наушниках. Но тут есть пара недостатков. Во-первых, часто просто не слышал звонка в дверь, а во-вторых, несколько раз вставал из-за компа забыв снять наушники, уже менял штекер наушников пару раз, а последний раз вообще уронил системник на пол, сломав гнездо блока питания. Поэтому было принято решение купить себе хоть-какие небольшие колонки. Прошелся по магазинам, и очень расстроился, так как у нас в городе до тысячи можно купить откровенный шлак, да еще и с питанием от USB, обычные стоят намного дороже. Со слезой на глазах вспомнил те дни, когда обычные колонки стоили 300 рублей, и начал думать как сделать колонки самому.

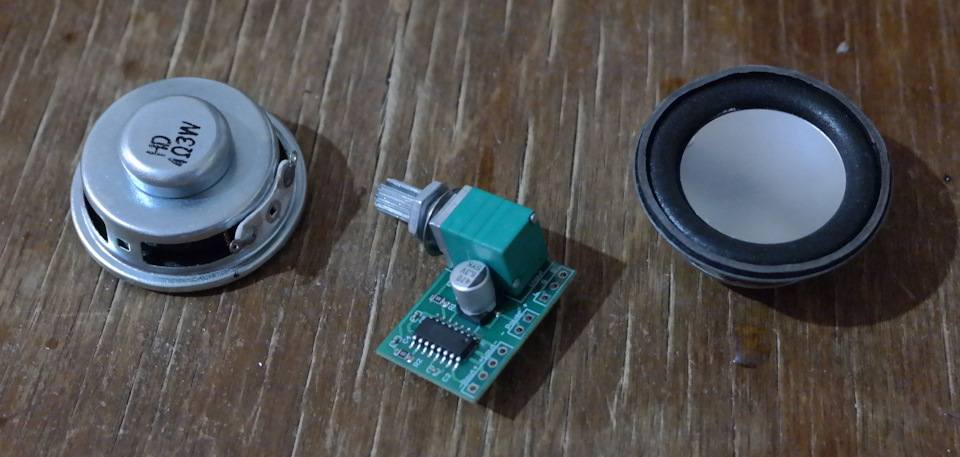

Первым делом начал поиски динамиков у себя дома. И как назло либо здоровые, либо убитые. В общем решил заказать на Али. Там же заказал распространенный усилитель D-класса на три ватта. Взял сразу с резистором, чтобы не мучаться потом в поисках нужного. В итоге за два динамика отдал 107 рублей, и за усилитель 26 (у нас один переменный резистор в Саранске стоит 50).

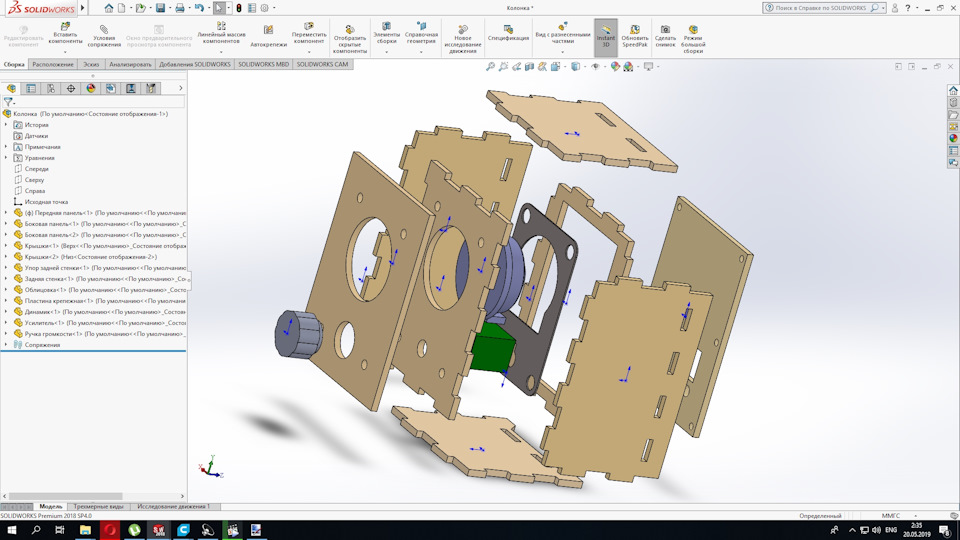

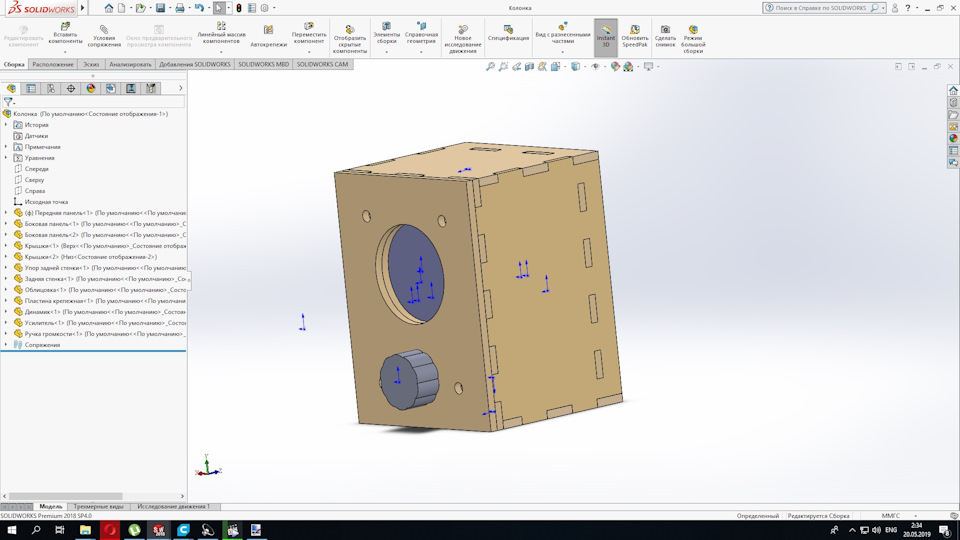

Следующим делом занялся моделированием колонки. Как обычно, рисовал в SolidWorks, но плюс к этому научился пользоваться файлом уравнений, то есть все параметры колонки в отдельном текстовом файле, и если например нужно изменить высоту, я ее просто менял в одном месте, и все детали перестраивались под новый размер. И это спасло меня от кучи ошибок.
А дальше интереснее. Встал вопрос, как мне сделать эти детали. Если честно, никогда не любил дерево из-за сложности его обработки, так как инструмента у меня для него нет, а в нашем городе ни одной мебельной конторы. С металлом и пластиком проще, работаю на металлообрабатывающем заводе, а для пластика есть китайский 3D принтер. В общем решил распечатать на бумаге детали, и по контуру выпиливать ручным лобзиком, который тоже нужно было еще найти. И как раз в это время к нам на завод приходит оптоволоконный лазер мощностью 1 кВт. Я начал долбить в техподдержку, какие настройки приблизительно нужны для дерева на этом станке, и получал очень неоднозначные ответы, один оператор говорит что на волоконном нельзя неметаллы резать, другой говорит что можно. В итоге я получил ответ примерно такого содержания: «Мощность 100%, зафиксировать высоту, остальное опытным путем». Уже что-то, поэтому в один из обедов попробовал порезать ДВП толщиной 3 миллиметра. Все вроде неплохо, так как при заданных на бум настройках лазер прорезал ДВП без проблем, единственное что я не стал делать, так это настраивать фокусное расстояние, из-за этого рез получился очень широким. Ну и в идеале нужно было поиграть с остальными настройками. Но вонь от лакированного ДВП изменил мои планы, вытяжка не справлялась от слова совсем. Поэтому решил побыстрее вырезать хотя-бы так, чтобы цех хоть немного проветрился до конца обеда. Вышло вполне неплохо.
Как сделать динамик своими руками
Для проверки радио схем и простых самоделок иногда требуется динамик, но не всегда он есть под рукой. Сейчас The Wrench покажет нам как можно собрать простой динамик своими руками.
Для этого понадобится:
1. Картон
2. Неодимовые магниты ссылка
3. Тонкая проволока (0,2-0,1 мм)
4. Пластмассовая воронка (от неё зависит размер динамика)
5. Гайка диаметром равным с магнитами
6. Две больших пластиковых крышек от бутылки
Если вы хотите сделать динамик и разобраться в его устройстве, тогда приступим!
1. Делаем разметку на воронке и вырезаем форму.
4. Делаем медную катушку. Автор наматывает картон на пальчиковую батарейку и уже на него мотает проволоку 50-60 витков. Проволоку он взял из не нужного электрического моторчика.
Если у вас нет моторчика, поищите трансформатор. Трансформатор с тонкой проволокой можно взять из зарядки для мобильного телефона. Для начала разберите её, а потом выпаяйте из платы трансформатор. Одна из его обмоток намотана тонкой проволокой, она то нам и нужна.
5. Вырезаем форму из картона и заклеиваем в будущий динамик.
Автор также приклеивает кусочек картона с местом для пайки проводов. Именно к ним будем подавать сигнал для динамика (звук).
6. Завершающий этап. Вырезаем круг из картона и делаем из него воронку, которая должна плотно поместиться внутри нашей конструкции. Приклеиваем всё вместе и готово!
Как сделать колонки своими руками
Как сделать колонки своими руками персонального компьютера. В принципе, вы можете собственноручно создать великолепно звучащие колонки по невысокой цене. К тому же, если вам нравится работать с деревом и хотя бы немного с электроникой, тогда это может быть приятным для вас хобби.
Конечно, вы, вероятно, не достигнете идеального качества звучания динамика, если у вас нет хорошего измерительного оборудования, поэтому вы не сможете сделать несколько попыток усовершенствовать свою конструкцию. Тем не менее, если приобрести высококачественные громкоговорители от известных фирм, то вы можете построить акустические колонки своими руками, которые будут звучать нисколько не хуже, чем фирменные.
В этой статье я хочу поделится опытом построения своими руками колонок для домашнего компьютера. Основной задачей у меня было озвучить свое рабочее место в квартире, причем хорошим звуком. Поэтому, когда приобретались бюджетные комплектующие с хорошим соотношением цена/качество, к тому же проверенные в различных схемах многими пользователями, я точно знал, что эта акустика будет использоваться только в составе компьютера.
Установка немецких динамиков в колонки своими руками
Как наверное всем известно, что для получения хорошего звука в колонках всегда требуется высококачественный динамик, поэтому этот компонент в акустике играет наиважнейшую роль, а уже потом все остальные устройства и материалы. Если вы намерены собственноручно собрать для себя аудиоколонки, то в первую очередь позаботьтесь о приобретении динамических излучателей высокого качества, особо даже не экономя в средствах.
В моем случае были использованы широкополосные громкоговорители немецкого производства Visaton B-200, которые применяются в основном для изготовления Hi-Fi и HIGH-END акустики. Воспроизводимый этим динамиком звук достаточно открытый, быстрый, с подчеркнутой детализацией и поразительно легкий. Помимо всего прочего, установка таких динамиков в колонках решает сразу несколько проблем.
Во первых: для получения качественной звуковой картины, нет теперь необходимости размещать внутри корпуса несколько громкоговорителей. Во вторых: в этом случае не нужно будет применять кроссовер для создания частотного диапазона каждому излучателю.
Очень существенная особенность, которую имеют громкоговорители Visaton B-200 — это высокая чувствительность. А вот если их сопоставить с колонками советского производства S90, то как раз у Визатона чувствительность оказывается в десять раз больше. Исходя из этого можно подсчитать: динамикам Visaton вполне хватит трех ватт мощности, чтобы качественно воспроизвести трек, а старым отечественным громкоговорителям для саунда такого же качества потребуется 35 Вт.
Но как всегда бывает, не все так гладко получается. Чтобы реализовать все преимущества немецких динамических излучателей, то для каждого из них потребуется сделать кабинет емкостью 150 литров. Вот тогда они покажут всю яркость музыкальной сцены.
Звуковая карта для колонки своими руками
Для того чтоб выбрать подходящую звуковую плату в ПК, для дальнейшей ее коммутации с компьютерными колонками, я перебрал много моделей, но в тот момент я выбрал Creative X-Fi Xtreme Audio, модель хотя и старая, но железка довольно приличная, как мне говорили «знающие люди», и зря послушал их.
Опережая события хочу сразу сказать, качество этой звуковухи довольно дерьмовое. Как я не пытался с помощью настроек получить от нее более-менее приличный звук — все бесполезно, в конце концов она благополучно сгорела. В общем я с ней, как говорится, немного влетел. Правильно говорят — меньше слушай таких «специалистов»! Позднее приобрел профессиональную звуковую плату ESI Juli@, с не совсем привычным дизайном, но зато с полным комплектом соединительных разъемов.
Нужно признать, что в процессе тестирования уже новой и более дорогой ESI Juli@, выяснилось, что ее производительность чуть-чуть лучше прежней, а в принципе такое же барахло. Кроме этого, от обеих этих карточек эффект был почти какой как от встроенной в материнку ЗП.
Все эти исследования и сравнения в отношении внешних и интегрированной карточек я делал программой RightMark Audio Analyzer, предназначенной специально для тестирования звуковых цепей аппаратуры. Поэтому мой вам совет, не спешите брать внешнюю звуковую плату, если намерены делать акустические колонки для компьютера. Сначала попробуйте встроенный звук, может он вас вполне удовлетворит и не нужно будет дополнительных расходов.
Усилитель для акустических колонок построенных собственноручно
Для усиления звука в этих собственноручно сделанных колонках, был собран не очень сложный усилитель мощности на микросхеме LM3886. Схема этого аппарата хотя и не навороченная, но на этом чипе есть вполне возможная вероятность добиться Hi-Fi звука используя доступные детали.
Микросхема LM3886 — это моно усилитель работающий в классе AB и имеющий прекрасные характеристики. Очень востребован у большинства радиолюбителей, ведь использую этот прибор, потребуется минимальное количество радиоэлементов, для того, чтобы собрать своими руками усилитель с качеством звука Hi-Fi.
В ИМС реализовано несколько систем защиты, например: от короткого замыкания, термозащита, защита от критического напряжения. Модуль защиты от перенапряжения включается когда ток в выходной цепи превысит значение в 4А. Температурная защита срабатывает когда микросхема нагреется до до +165°С и включится, когда температура снизится до +155°С.
В качестве теплоотвода для собранного усилителя мощности, я установил алюминиевый радиатор от старого компьютерного процессора, но вентилятор ставить не стал. Хотя этот аппарат способен развить высокую выходную мощность, если конечно на него подать соответствующее напряжение, но в моем случае мощность в нагрузке будет составлять примерно 6 Вт. Поэтому для рассеивания температуры на чипе будет достаточно и такого радиатора без установки дополнительного принудительного охлаждения.
Кстати, всю настройку, тестирование как деталей, так и усилителя в целом проводились с использованием монтажной платы. Очень удобно ей пользоваться.
Начало сборки компьютерных колонок своими руками
Вначале пришлось поразмышлять, какой материал лучше использовать для кабинетов моей акустики. Но так как я изначально планировал собрать акустику хорошего качества, но в бюджетном диапазоне, выбор пал на ДСП, толщиной 16 мм — он дешевле MDF в несколько раз, но какого то отличия между этими материалами в построении колонок небольшой мощности можно и не заметить.
Даю совет прямо на ходу тем, кто уже идет в магазин за нужным материалом. Распиловку ДСП делать лучше прямо в магазине, предварительно начертив размеры всех сторон корпуса. При этом вы решите несколько проблем сразу, первое: это — доставка цельного листа домой создает некоторые неудобства, второе: распиливать листы в домашних условиях тоже не очень удобно.
Лично я так и сделал, поэтому особо не напрягался как сделать колонку. Конфигурацию колонок для самостоятельного изготовления я выбрал башенного типа, мне было удобнее, когда громкоговорители несколько возвышались над полом.
Корпуса динамиков по желанию можно покрасить или обтянуть каким либо подходящим материалом, например; кожзаменителем, или обтянуть пленкой-самоклейкой. Но перед этим нужно заделать шпаклевкой все имеющие зазоры и прочие шероховатости. После полного высыхания корпуса, можно приступать к дальнейшему облагораживанию акустического кабинета.
На этом этапе, не забудьте выполнить демпфирование стенок корпуса колонки. То есть обклеить изнутри ящик материалом способным поглощать звуковые колебания. Хотя колонки выполнены для домашнего использования своими руками, как правило они имеют небольшую мощность, поэтому от этого демпфирования они не претерпят значительного улучшения звука.
В моем случае, каждая колонка имеет свой собственный усилитель мощности с полноценным блоком питания, это значит, что они являются активными, и любая из них может работать как по отдельности так и вместе. Встроенные в колонку разъемы для подачи напряжения, имеют такую же конфигурацию как и в системном блоке компьютера, что повышает удобства в эксплуатации дополнительного системника.
Потенциометры для регулировки громкости были установлены в корпусе от дисковода
В конечном итоге у меня получились вот такие колонки
Если вы планируете, также, своими руками собрать колонки для использования совместно с компьютером или другими устройствами, то в этом нет ничего сложного, было бы желание! Грамотно и самостоятельно собранная акустическая система будет выдавать звуковую картину ничем не уступающую фирменным моделям, приобретенным за такие же деньги.
