Как сделать колонку для флешки
Изготавливаем портативную акустическую систему своими руками. Часть 1 и самая нудная — краткая теория.
Изготовление акустики начнем с теории динамика. Динамик это устройство, которое превращает электрический сигнал непосредственно в звуковую волну. По устройству динамик от наушника мало чем отличается от динамика в автоколонке или обычной любой другой. Бывают конечно и динамики другого устройства, но самые распространенные построены по принципу — магнит, катушка и диффузор. Для нас в данный момент интересны 4 момента: Мощность, диапазон частот и сопротивление катушки.
Обычно динамики бывают нескольких видов по диапазону : широкополосные (ШП), высокочастотные (ВЧ), средне частотные (СЧ) и низкочастотные (НЧ). Обычно для портативных применяются широкополосные — один динамик который производит максимальный спектр частот. В идеал это 20 Гц — 20 Кгц однако даже в HiEnd системах таких динамиков не встречается. Будем работать с тем что есть на рынке в большом количестве, к примеру для первого раза вполне подойдут широкополосные автомобильные динамики 10 см. Не в коем случае не пиарю марки динамиков, но по опыту вполне приличные можно купить уже за
В принципе подойдут любые 10 см, с сопротивлением 4 ом и номинальной мощностью выше 20 (беру с запасом).
Экспериментируя с ними, опытным путем, понял что мощность произведения звука, без существенных искажений у всех 4» ограниченна 10 вт. Для посиделок/дискотеки у костра в количестве около 10 человек вполне достаточно.
После подаваемых 10W они начинают некорректно производить низкие частоты (бум бум) и характерно хрипят. 13 см уже производят 15W, 16 см — 20W и так далее. Связанно это с физикой. Поэтому нормальные сабвуферы (НЧ. тыц тыц) в авто занимают половину багажника и требуют соответствующий объем помещения для динамика.
Корпуса бывают из разных материалов. Самые простые обычно пластиковые (и, как правило, самые плохие), дсп/фанера и прочее из деревянных волокон различной обработки, чистое дерево, металл и даже стекло. В нашем случае, можно применить композитные материалы. В моём примере будет использоваться: пластик (сантехническая труба диаметром 110 мм для канализации), «шумка» (антискрип, шумоизоляция на клею), древесно-волокнистая плита (задние стенки шкафов, днища выдвижных ящиков, эти шершавые на ощупь листы и есть ДВП) и кожу/кожзаменитель для финальной внешней отделки.
Конечно для качественной акустики корпус это отдельная тема, на самом деле идеальным с точки физики считается каплевидный корпус с большим шаром, куда крепится динамик. Корпус нужно рассчитывать в соответствии с динамиком и прочее.
Для нас в данный момент важна прочность и более-менее качество. Корпус построим таким образом (изнутри — наружу): «шумка» для поглощения внутренних «паразитных» волн, пластиковая труба, 2 слоя ДВП, кожа. Между кожей и ДВП так же можно добавить слой «шумки» для мягкости конструкции. Динамики 10 см идеально вставляются вовнутрь пластиковой сантехнической трубы, а их крепления закручиваются в двойную ДВП. Сами материалы можно посадить на клей, к примеру ПВА. Для пластика ПВА конечно не подойдет но ДВП и пластик можно дополнительно стянуть стяжками 150-130 и болтами (не в коем случае не саморезами — от вибрации открутятся сами с течением времени или разболтают резьбу в пластике.)
Если есть знакомый с токарно-фрезерным станком по дереву, который сможет сделать деревянный цилиндр из дерева то задачу существенно упрощается. Просим его сделать такой корпус из полена, далее залакировать дерево и всё. Можно в конце усилить пластиком. Такой вариант развития вполне применим.
Для извлечения первоначального звука подойдет любой телефон или плеер от дядушки Али. На первый этап этого звука вполне хватит для воспроизведения.
А вот с окончательным усилителем сигнала придется повозится.
Можно купить уже готовую плату, опять таки от дядюшки Али, можно купить почти готовую плату и припаять провода, можно купить в рассыпную и спаять полностью самому. На первый раз рекомендую на всем известном сайте найти готовый и не мучатся.
С усилителями так же есть над чем подумать. Есть несколько базовых типов: А, В, С, D (за более подробной информацией опять таки можно пойти в ЯГугль)
Самый первый это А — шикарный звук, однако КПД и прочие параметры нам не подходят.
Массовый АВ — уже лучше, но греется зараза и КПД тоже низковат — порядка 60%. Хотя на нём вполне можно построить хорошую систему с минимумом деталей, используя микросхемы TDA, к примеру TDA7297. Спаять можно даже самому навесным монтажом без платы. Сначала я сделал для себя усилитель на этой схеме. Однако АКБ очень быстро садился. Буквально пара часов и стандартная ИБП батарея 12В/7Ач идет на зарядку.
Относительно новые класса D – очень экономичные. КПД достигает 90%. Начинающему в пайке достаточно сложные но помогает дядюшка Али. Готовую плату под ключ (ставил проводки, зажал и готово) можно приобрести за 200 деревянных, есть такие же платы для пайки (проводки питания и аудио надо припаять к уже готовой плате), соответственно дешевле.
Ищется по словам PAM8610. Я лично взял для пайки. По тесту скажу что качество звука вполне хорошее если не включать на полную громкость и ограничится 2/3. По времени питания на 2-3 порядка выше чем TDA, а то и в 4.
Вообще сейчас всюду встраивают этот класс — он экономичный, позволяет добиться высоких мощностей без огромных радиаторов.
Простые портативные колонки из компьютерных
Задумался я сделать портативные колонки. Порой громкости телефона или планшета не достаточно. Да на природе хочется погромче музыки. Продумывая конструкцию, я наткнулся на лежащие без дела колонки от компьютера. Решено, буду переделывать их под аккумуляторное питание.
Разбираем наши колонки. Дорабатываться будет колонка в которой установлен усилитель и трансформатор питания. Усилитель собран на микросхеме tda2822. Многие колонки данного класса построены на данной микросхеме.
Вторая колонка подсоединена к плате с помощью разъема. Отсоединяем и откладываем в сторону. Так же с устройства убираем трансформатор с сетевым шнуром. Вообще с трансформатором отдельная история, но все по порядку.
Сетевой шнур был подключен напрямую к трансформатору, без всякой коммутации.
И так в большинстве похожих колонок с сетевым питанием, не понимаю китайцев. Сетевое напряжение постоянно поступает на трансформатор и он греется. Мало что он нагревается, он еще и такого качества, что ночью слышно его гудение. А в большинстве квартир, компьютер расположен в спальне. Вместе с трансформатором убираем диодный мост, состоящий из четырех диодов(пригодятся где ни будь).
Первоначально думал питать колонки от пары Li-ion формата 18650. Но так как менял динамики в колонках на более мощные. Стояли по пол ватта и очень тихие, поставил по одному ватту. На новых динамиках магнит не давал установить 18650(первоначально примерял в конструкцию их) и пришлось применить Li-pol аккумуляторы. Позже увеличу емкость, если не будет хватать.
Заряжаться наши аккумуляторы будут через контроллер заряда из Китая.
Провода с контроллера припаиваем на плюс/минус платы. То есть на выход диодного моста. Плюс коммутируется выключателем платы с усилителем.
Временно припаиваем плату контроллера заряда и Li-pol аккумулятор к схеме. Проверяем работу. Все работает отлично.
Плату контроллера заряда устанавливаю в подошву колонки. Вырезаем ножом окошко под разъем микро USB. Плату пришлось подпилить. Толщина пластика не позволила установить плату без доработки.
Аккумуляторы закрепил изогнутой скобкой. Применил медную проволоку с натянутой на нее китайской трубкой.
Плату контроллера приклеил на двухсторонний скотч.
Предварительно все соединяем и стыкуем части корпуса.
Для контроля индикации процесса заряда над платой контроллера сверлим отверстие и заливаем термо-клеем. Получилась герметичная заглушка. Проверяем. Подключаем зарядку, все видно отлично.
Такая вот простая доработка или даже переделка получилась. Все просто. Таким способом можно доработать любые колонки данного типа. Сейчас все чаще попадаются колонки с питанием от USB, их тоже можно доработать так же. Можно избавится от одного шнура.
Подробную сборку можно, как всегда, посмотреть на видео:
Беспроводная портативная колонка своими руками
Любите музыку? Любите слушать ее везде, а не только дома? Тогда эта статья придется вам по душе. Думаю, у многих возникала проблема с музыкальным сопровождением пикника или выезда на природу с друзьями, или у кого-то есть дача, но работать на грядках в тишине совсем уж скучно. Выход есть и о нем, конечно, многие знают – это различные портативные колонки. Но цена подобных устройств зачастую заставляет задуматься: «А действительно ли она мне так необходима?». А что если сделать подобное устройство самому и при этом потратить в разы меньше? Именно об этом и пойдет сегодня речь.
Да, сделать полноценную портативную колонку в домашних условиях несложно. И для этого понадобится совсем немного денег и подручные материалы, которые у многих лежат без надобности. С минимальным бюджетом мы получим компактную Bluetooth колонку, которая будет помещаться в карман и при первой необходимости сможет заполнить помещение любимой музыкой.
Взглянув на готовое изделие, многие полагали, что это купленная в магазине колонка. Но это не так. Она сделана фактически из мусора, который оказался под рукой. К примеру, корпус изготовлен из футляра для очков.
Наша колонка будет оснащена двумя неодимовыми динамиками. В сравнении с обычными, они обладают более высокой мощностью и чистотой звука. Разумеется, хорошие динамики должны питаться от хорошего усилителя. На этом экономить не стоит. Мы будем использовать 3-х ватный чип Nsiway NS4263. В плане качества звука он легко сможет конкурировать с готовыми решениями на рынке. Это усилитель класса АВ, который способен обеспечить полностью симметричное волновое усиление.
Технические характеристики
Инструменты и материалы
Материалы
Итак, перейдем непосредственно к изготовлению нашей колонки. Нам понадобится:
Инструменты
С помощью этого нехитрого инструменты мы и будем собирать нашу колонку.
Изготовление
Первым делом мы отмечаем места установки динамиков и вырезаем под них отверстия.
Далее делаем отверстия для порта mini USB и 3,5 мм входа.
После того, как отверстия для динамиков и остальных функциональных элементов готовы, приступаем к окраске.
На этом корпус готов. Переходим к сборке. При помощи пистолета с горячим клеем крепим динамики. Обязательно заполните клеем все зазоры. Динамики должны сидеть абсолютно герметично. Иначе качество звука заметно ухудшится.
После этого закрепляем остальные элементы внутри корпуса.
Остается только уплотнить корпус при помощи суперклея. Обязательно проверьте герметичность стыков. Как и в случае с динамиками, любые зазоры отрицательно скажутся на качестве звука.
Наша колонка готова!
Данный проект позволит нам сэкономить немало денег, а также интересно провести время одному или в компании с друзьями за сборкой колонки.
Сообщества › Сделай Сам › Блог › USB колонка на работу
Решился написать сюда, глядишь в комментариях кто и подкинет идею к доработке…
Жена пожаловалась, что на работе(на новом объекте) сильно шумит оборудование. По ночам, когда всё спокойно, есть возможность посмотреть фильму на планшете, но звука почти не слышно.
Мы с ней после отпуска, денег только на хлебушек осталось, по этому магазинно китайские варианты отмелись сразу. В старые добрые временна, я закупился у китайцев всякими электронными компонентами, переделывал музыку в рабочей авто и в гараже. Вот тут то и пришлось раскинуть мозгом, погуглить и понеслось.
На работе лежал кусок какой то фанеры(по натуре плюшкин, сам не знал зачем отложил и долго спотыкался об неё)

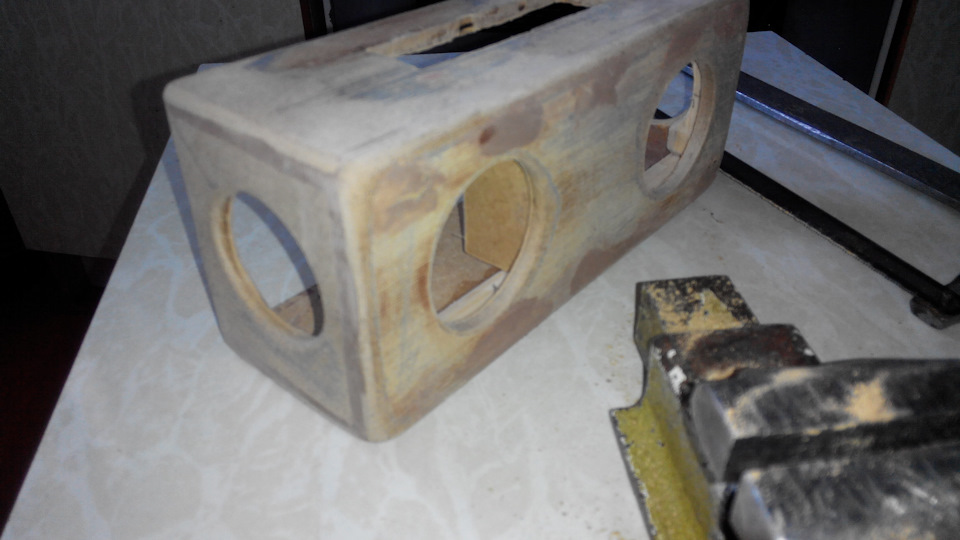

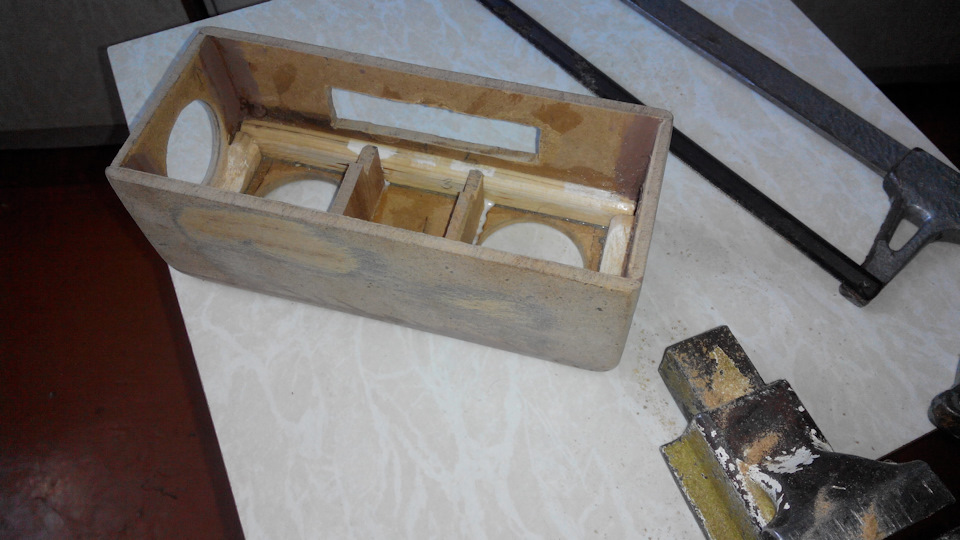

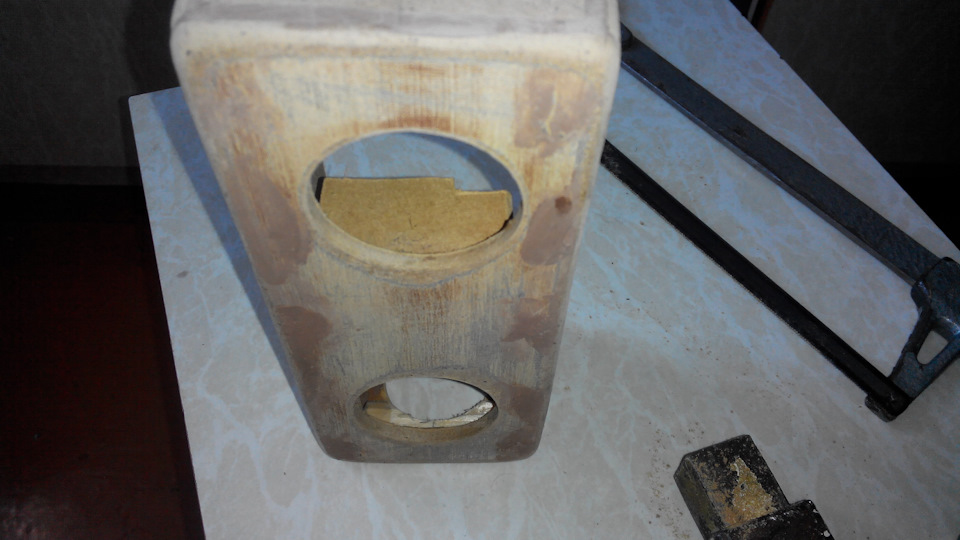

Напилил в ручную заготовки и всё это добро, принёс домой.
Дома ещё та вакханалия, сын работает только в ночные смены и по этому всегда днём спит, хрен пошумишь. По этому устроился на кухне, на табуретке и стал воять.

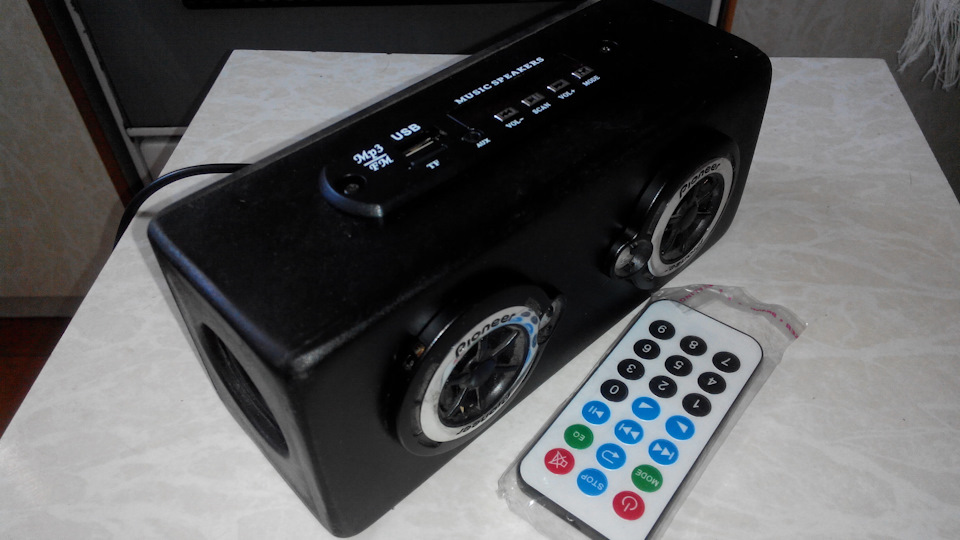

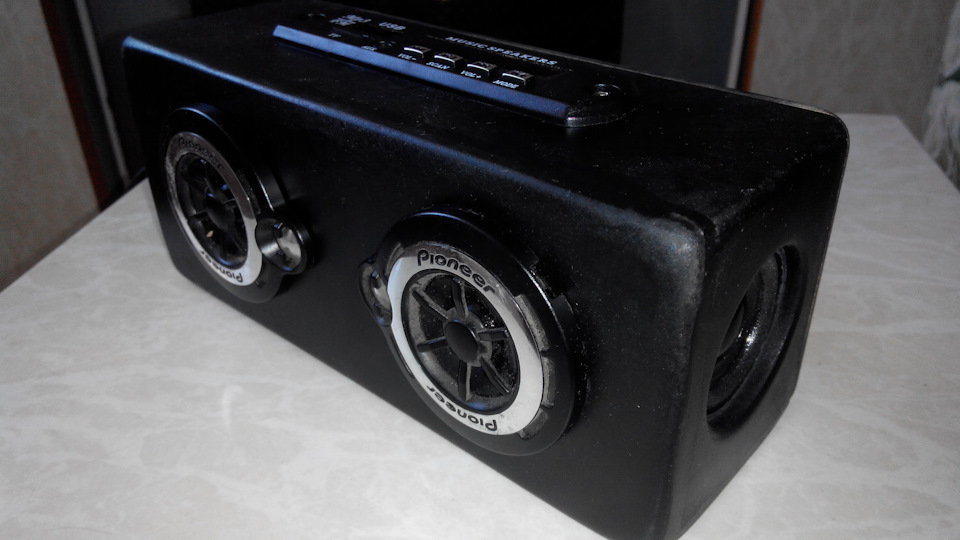

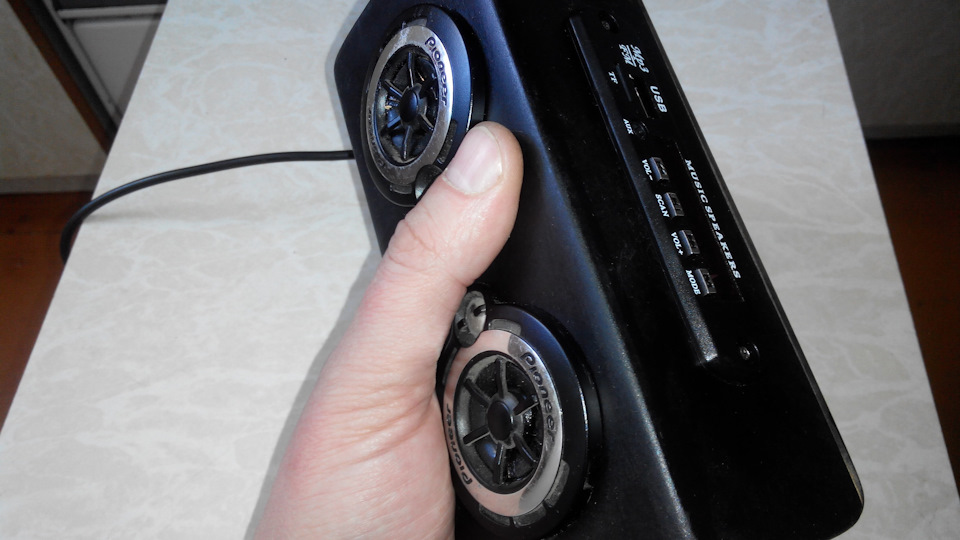

Скажу только, что любимой понравилось и внешне и по функционалу, так как теперь она может не только планшет слышать, но и слушать музыку с картыSD, флешки, через aux, радио. Жаль что в этой модели нет блюпуп, но скоро поменяю на другую доску мп3.
Правда успела нахвастаться, и теперь буду лепить для племянников, на аккумах, что бы в огороде летом копались под музыку)))
P.S. Вчера весь день тестировал на работе, музыка играла на пределе, ни одна плата не нагрелась критически за 10часов, правда радио тут хреново ловит, но оно и не нужно жене.
Всем удачи, если будете кидаться помидорами, то только чур свежими, хоть пожрать что будет))))
Комментарии 90
Красиво, но можно было усилок взять на 12в и всё, тогда ещё проще, я именно так это сделал. Блок питания на 12 в, усилок и эта панелька. на усилке есть регулировка
Я верю тебе брат, но если бы это было проектом… Говорю же, собиралось на коленке(табуретке) из того что было, в срочном порядке. А так спасибо за совет-подсказку, взял на заметку)))))
у меня есть брат, спасибо, больше не надо, я тоже не проект делал а просто сломанное сделал рабочим, да и на коленке такую обработку с покраской не делают, тут силы вложены, в остальном, добро

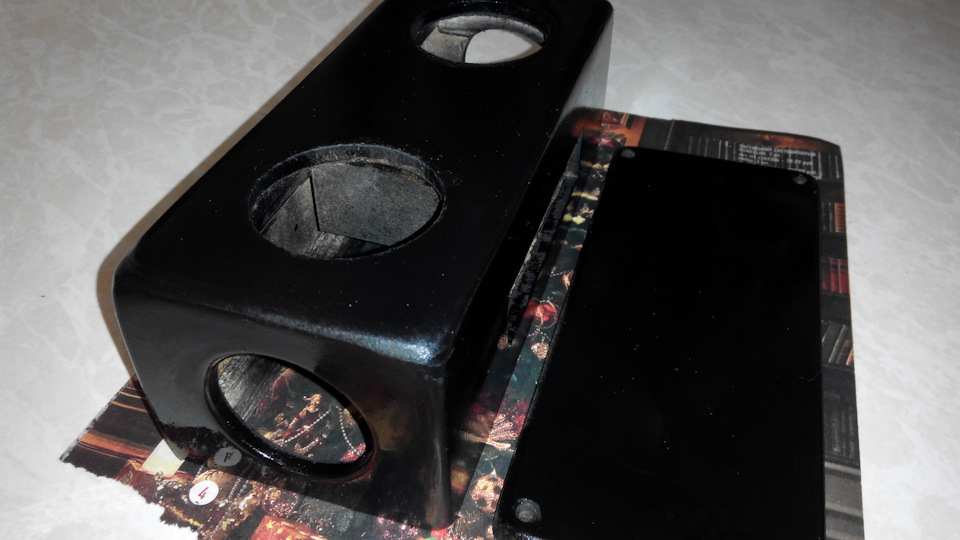

Шпатлёвка быстро сохнет, краска тоже. притом краски только на один слой напыления хватило. Норобочку склеить, тоже много ума не надо. По этому я считаю что на коленке, тем более я реально делал на коленке и табуретке)))))
У меня такая же балалайка, только в комплекте с пультом. Там есть эквалайзер. простенький. Но басов добавляет
так и у меня с пультом, где брал?
не понял, свою сам собрал
У меня такая же балалайка, только в комплекте с пультом. Там есть эквалайзер. простенький. Но басов добавляет
аааа, понял, ты ссылку на компоненты кинул? так это не балалайка, это одна из плат
да этот усилок весь подписан, право + — и лево + —

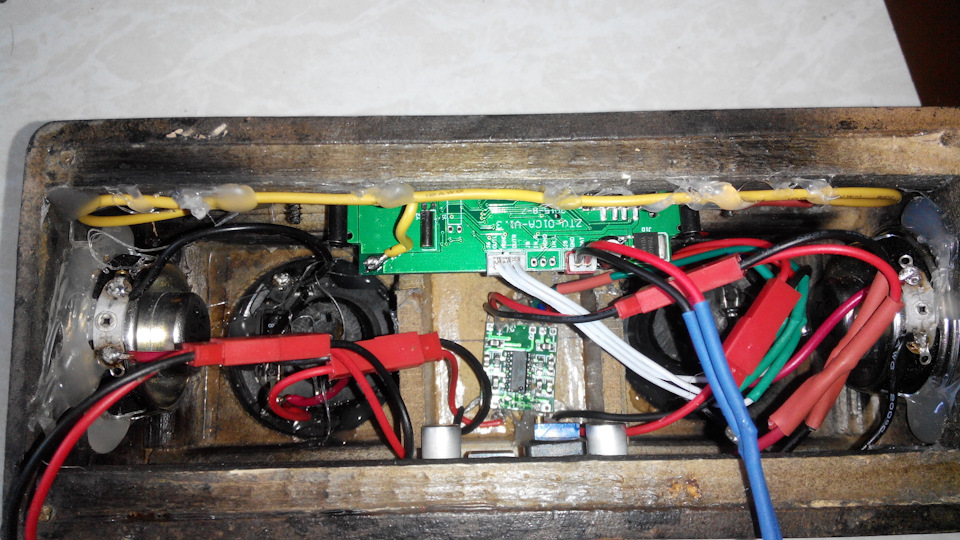

а сами динамики-первая пара к усилку, вторая, уже от первой пары, не заморачивался
Вопрос: не было самопроизвольных отключений модуля?
А то у меня такой же на работе стоит и зараза такая любит отрубаться. Причем нет системы, может проработать 3 часа и не вырубится, а может по 4 раза за час…
две смены по 12 часов отпахал без остановки, на пределе. Один раз была просадка, подключил плеер и на всю всадил(сам плеер) вот на секунду пытался уйти в защиту, а потом всё выровнялось и пошло. Я с самого начала боролся с защитой, не хватало питания что ли, подключаю боковые динамики-он в защиту… Когда блок питания заменил, всё пошло ка по маслу(я не электронщик, только учусь)
Надо тоже попробовать блок сменить. А какой поставили сейчас?
сейчас на 12в, какой не помню, валялся в донорах внешне выгляит как от ноута, только в миниатюрном варианте до этого подключал какой то зарядник, выдавал 11в и по амперам что то ниже 1
Вопрос: не было самопроизвольных отключений модуля?
А то у меня такой же на работе стоит и зараза такая любит отрубаться. Причем нет системы, может проработать 3 часа и не вырубится, а может по 4 раза за час…
ты присмотрись к нему, может тупо греется и врубается какая нибудь термозащита
Да надо как-то, только не подгадаешь его отключение
Это просто констатация факта.
Из тех поделок что видел здесь, ваша лучшая!
хм, даже не знаю что ответить- спасибо.
Получилось хорошо, но как альтернативный вариант — барахолки и склады офисов завалены компьютерными активными колонками за копейки. Подключаешь их вместо наушников к телефону — и всё.
Здорово получилось молодец.
www.drive2.ru/b/486765068684361843/
Идея для племяшей.
Только я еще по настоянию сына тембрблок добавил. Басов ему не хватало…
Да там возможностей сэкономить мульен. 25ватт хватает на площадь.
А я что, я ничего и экономить не собираюсь)))) Так к слову просто пришло. Скоро начну мудрить, тем более дву колонки LG уже в гараже лежат(корпуса, внутрянку я уже выдрал в своё время)
Вот с них и начну, они по дизайну уже красявы, только углы закруглить до перекрасить)))))
www.drive2.ru/b/486765068684361843/
Идея для племяшей.
Только я еще по настоянию сына тембрблок добавил. Басов ему не хватало…
я там у тебя всё подглядел, но что то ссылку на аккум не увидел
А я его не покупал он на работе валялся безхозный. Годится любой в 3-4 банки. У меня 4 баночный. Еще хорошо к нему защиту подкупить. Я тут ее совершенствовал коротнула зарядка. Если бы не защита, могла случиться неприятность.
ааа, ну тады будем искать)))))
Очень здорово! Мне понравилось!
Получилось очень хорошо! )
Проводка тоже из китая?
Да, покупал коннекты папа, мама для авто, а на них провода были по 20см. Вот всё на них и собрал)))
в хозяйстве всё пригодится
за что обижаться то? идей таких на ютубе как грязи, просто не все корпуса с нуля делают. Всё для ДРАЙВовчан)))))
что за БТ наушники? блютуз? но так их мне негде взять((((((((((
Не самая простая в плане исполнения и результата идея. Короче, по блютусу есть ряд нюансов) 1) Те что реализованы в комбайне по типу все в одном(наподобие твоего ресивера но еще с блютусом) по качеству звука проигрывают очень сильно всем остальным источникам. Аукс на их фоне раза в 2-3 лучше играет. И другой вариант это блютус модули(как раз по типу, что стоят в наушниках, разница с наушниковыми модулями, что паять удобнее) и усилители с уже установленными блютус модулями-платами… Кстати забыл упомянуть, эти модули имеют дифференциальный выход (л+л-п+п-) или цифровые шины i2s и еще что-то(так что при заказе на это стоит обратить внимание) Если усилитель с ресивером на котором есть оптика, то можно брать модуль с цифровым выходом, а если обычный усилитель с Л П и земля общая, то придется помудрить с преобразователем\конвертером, на операционных усилителях или на микросхеме предусилителя. Говоря по простому, если не сделать нормальной развязки с модуля(л+л- п+п-) на усилитель(лево право земля, звук будет фонить. Есть кстати усилители с блютус модулями уже «готовые» вариант развязки влияет на цену) Самая дорогая плата усилителя с блютусом и развязкой на предусилителе(какой-то микромощный усилитель на микросхеме TI Tехаса инструмента), Подешевле усилитель с блютусом и развязкой на операционных усилителях, операционник там ЛМка какая-то для звука полный хлам, в идеале придется перепаивать, на что-то более лучшее)) А более лучшее из подходящих ОУ стоит не мало от 300р в среднем и до 1200р (чисто за одну микросхему), что делает выбор подобного усилителя не самым лучшем. Кстати есть готовые нормальные модули преобразователя с балансного на не балансный, как раз на микросхеме техасского микромощного усилителя.
что за БТ наушники? блютуз? но так их мне негде взять((((((((((
что за БТ наушники? блютуз? но так их мне негде взять((((((((((
А под готовыми усилителями с блютусом я имел в виду подобное ru.aliexpress.com/item/As…l?ws_ab_test=searchweb0_0, searchweb201602_3_10065_10344_10068_10342_10343_10340_10341_10543_10084_10083_10618_10307_10615_10301_10313_10059_10534_100031_10103_441_10607_10624_442_10606_10623_10622_10621_10620_10142_10125, searchweb201603_32, ppcSwitch_5&algo_expid=26257241-d180-45ba-b352-632d3904757a-3&algo_pvid=26257241-d180-45ba-b352-632d3904757a&transAbTest=ae803_5&priceBeautifyAB=0 Посмотри первое фото на правый верхний угол, видишь платку припаянную к плате, это и есть блютус модуль, на подобие того что стоит в наушниках или портативных колонках, посмотри вниз по правой стороне от модуля, там будет после кучи смд блох 8 ножная микросхема, это и есть операционный усилитель(сдвоенный он или счетверенный (точно не помню), вся суть что он преобразует сигнал с балансного(л+л-п+п-) выхода на не балансный вход усилителя(л п з), вся фигня в том, что этот операционник не подходит для звука, чтобы например заставить нормально играть эту плату(чтобы не было фонового шума(а там он есть и его слышно даже на средней громкости, не говоря уже о низкой громкости) его придется перепаивать, на что-то более лучшее, где ключевым моментом будет соблюдение назначений выводов и характеристики работы по питанию. Мне подошло из всего каталога вольтмастера, что-то из оу OPA, который так не хреново в вольтмастере и чипидипе стоил)) Что-то на уровне 800р( Поэтому лучше использовать развязку на Tpa6132\6112 они по качеству звука ничем не уступают операционнику от OPA, только стоят дешевле)
что за БТ наушники? блютуз? но так их мне негде взять((((((((((
Так что блютус это не просто))) Либо довольствоваться плоским звуком от китайской микросхемы ресивера со встроенным блютусом или мудохаться с фоновыми шумами от csr’ки))) Как говориться Welcome в мир беспроводной трансляции музыки)))
большое спасибо, мне ещё вникать и вникать, но кто ищет, тот всегда найдёт.
ещё раз спасибо
Конечно с учетом того что все валялось под рукой, то круто, если все компоненты покупать то итого получится цена готового китайца из среднего диапазона качества.
Чисто мое имхо динамики по бокам не совсем хорошо, если бы это были чисто басы, то ОК, но тк основной звук идет именно от них, то «качество» конечно будет хромать.
А так плюс за руки из нужного места.
У самого была идея собрать нечто подобное но помощнее для вылазок на природу, с блюпупом, акб на 12в 7А, встроенным фонариком и зарядкой для телефонов и тд.
Но прикинув бюджет близкий к 100$+ отложил идею в долгий ящик.
А тут еще на новый год друзья подарили JBL CHARGE 3, он конечно не удовлетворяет всех потребностей, но идею самомтоятельной постройки откинул еще дальше в ящик.
Модуль мп3 брал за 250(они тогда дороговаты были), понижающий 40р., усилитель 30р., динамики 130 рублей пара и они как раз басовиты(потом в магазине видел динамики по 60р-10в, 4ом). Фанеру всегда можно найти халявно(много не надо) единственно расходники-краска и термоклей с припоем, но это обычно есть, если руками дома что то делаешь. По функционалу динамик превосходит китайские из пластика с одним динамиком(как правило второй стоит фальш) за 1500р. Ты бы на али приценился, а не в городских радиоточках.)))
изначально вообще хотел без модуля, тупо через коннекты усб или мини усб
итого близко к 10$ со всеми расходниками
можно было взять нечто такое
ru.aliexpress.com/item/Ne…c&ws_ab_test=searchweb0_0, searchweb201602_4_10065_10068_10344_10342_10343_10340_10341_10084_10083_10618_10307_10615_10303_10302_10313_10059_10534_100031_10103_441_10624_442_10623_10622_10621_10620_10142_10125, searchweb201603_25, ppcSwitch_4&algo_expid=d9aed79c-8d93-4aed-842f-6edd018226ad-6&algo_pvid=d9aed79c-8d93-4aed-842f-6edd018226ad&transAbTest=ae803_4&priceBeautifyAB=1
или такое
ru.aliexpress.com/item/Or…1&ws_ab_test=searchweb0_0, searchweb201602_4_10065_10068_10344_10342_10343_10340_10341_10084_10083_10618_10307_10615_10303_10302_10313_10059_10534_100031_10103_441_10624_442_10623_10622_10621_10620_10142_10125, searchweb201603_25, ppcSwitch_4&algo_expid=282674b8-0def-4a0f-a18f-da62e3b55240-36&algo_pvid=282674b8-0def-4a0f-a18f-da62e3b55240&transAbTest=ae803_4&priceBeautifyAB=1
Да, немного дороже, но думаю разница не велика.
А если еще добавить аккумулятор и зарядку…
В вашем все же основная ценность в том что сделан своими руками.
нНу тебе виднее, а мне приятнее так. Купить всегда успеется, но зато у моей жены есть такой динамик, эксклюзив, один на свете)))))
И хрен знает, на долго ли китайского хватит)))))(тут хоть и китайские компоненты, но всё разборно и меняется в минуты)
да ладно, чего уж спорить)))))
Так я о том же, в вашем основная ценность в том что сделал сам, темболее для жены.
А если нужна просто функция, то колонка от Xiaomi у меня работает уже больше года, за свои кажется 14 баксов вполне себе неплохая, басов немного нехватает, а в остальном вполне приличная. Просто у меня со свободным временем напряг, потому за такую вещь мне проще немного переплатить.
А то много всего лежит чего хочу сделать, уже на многое куплены все компоненты, а делать некогда.
У меня тоже долго лежали компоненты, пока не клюнуло, и сразу время появилось и желание)))) Я как то разбирал(ремонтировал гнездо питания) колонку Xiaomi другу, вот посмотрев внутрянку, понял, что мы не чуть чуть переплачиваем, а в разы))))
Да вообше нормально, красиво и со вкусом!
Жена, первый раз увидев, округлила глаза и сказала- А ЕСЛИ БЫ ВРЕМЯ БЫЛО, ТО СТЕРЕО СИСТЕМУ БЫ СОБРАЛ?
Я задумался… Короче ржали потом в два голоса))))
