Как сделать колонку с усилком
Сообщества › Кулибин Club › Блог › Активная колонка своими руками из АС-15
Всем привет. Лежала у меня в гараже старая колонка АС-15 Советского производства.
Хотелось сделать активную колонку для вылазки на природу.

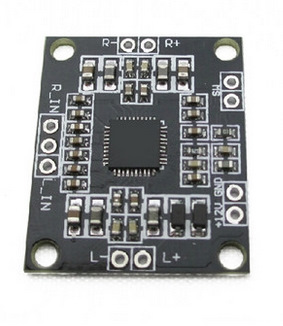

Для нее был заказан ЮСБ плеер и простой усилитель 2*15W с китая.
У меня был аккум от бесперебойника на 4,5А/ч 12 вольт.

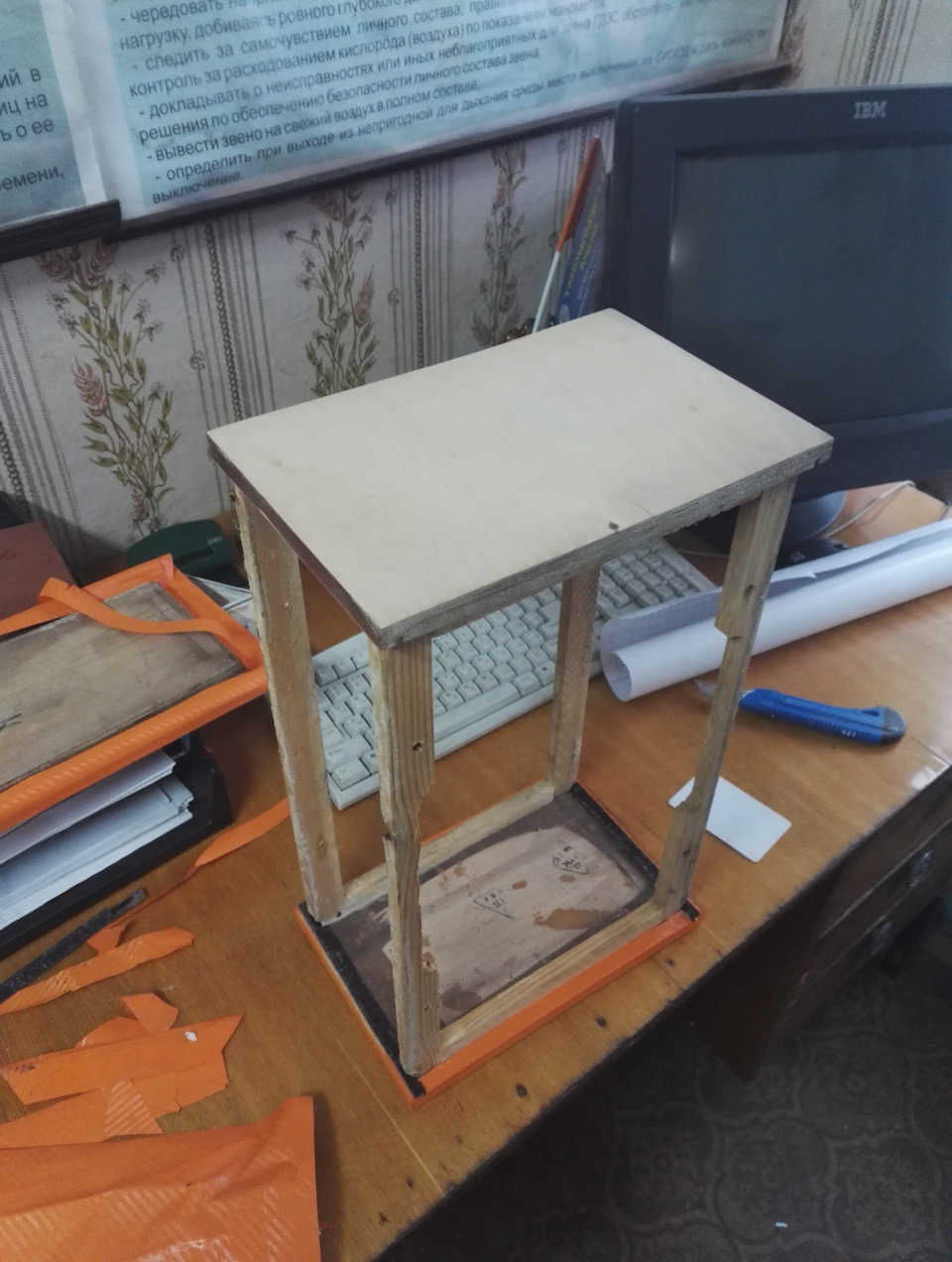

Для начала я разобрал всю колонку до основания и попробовал все это дело подключить, все заработало.

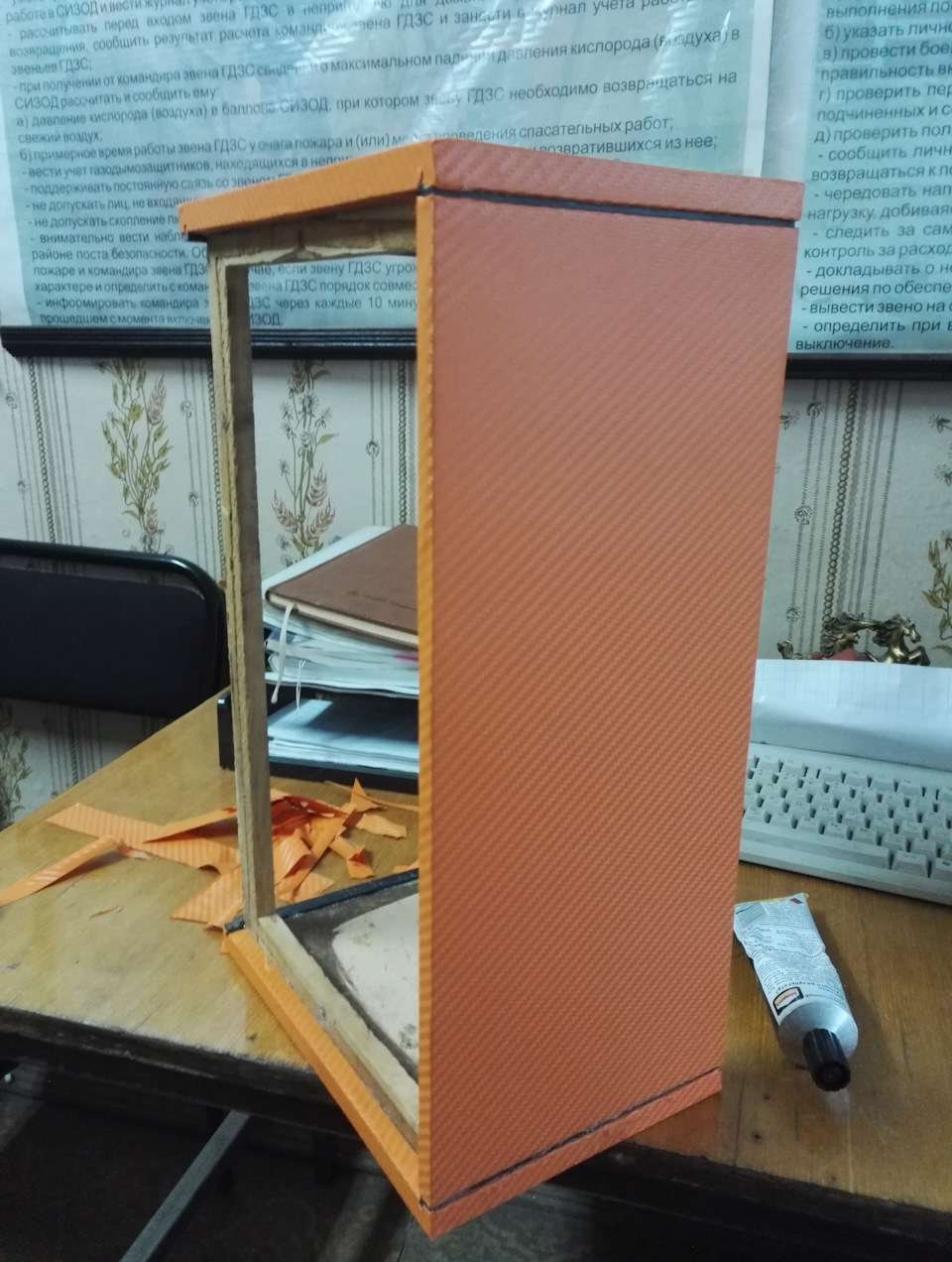

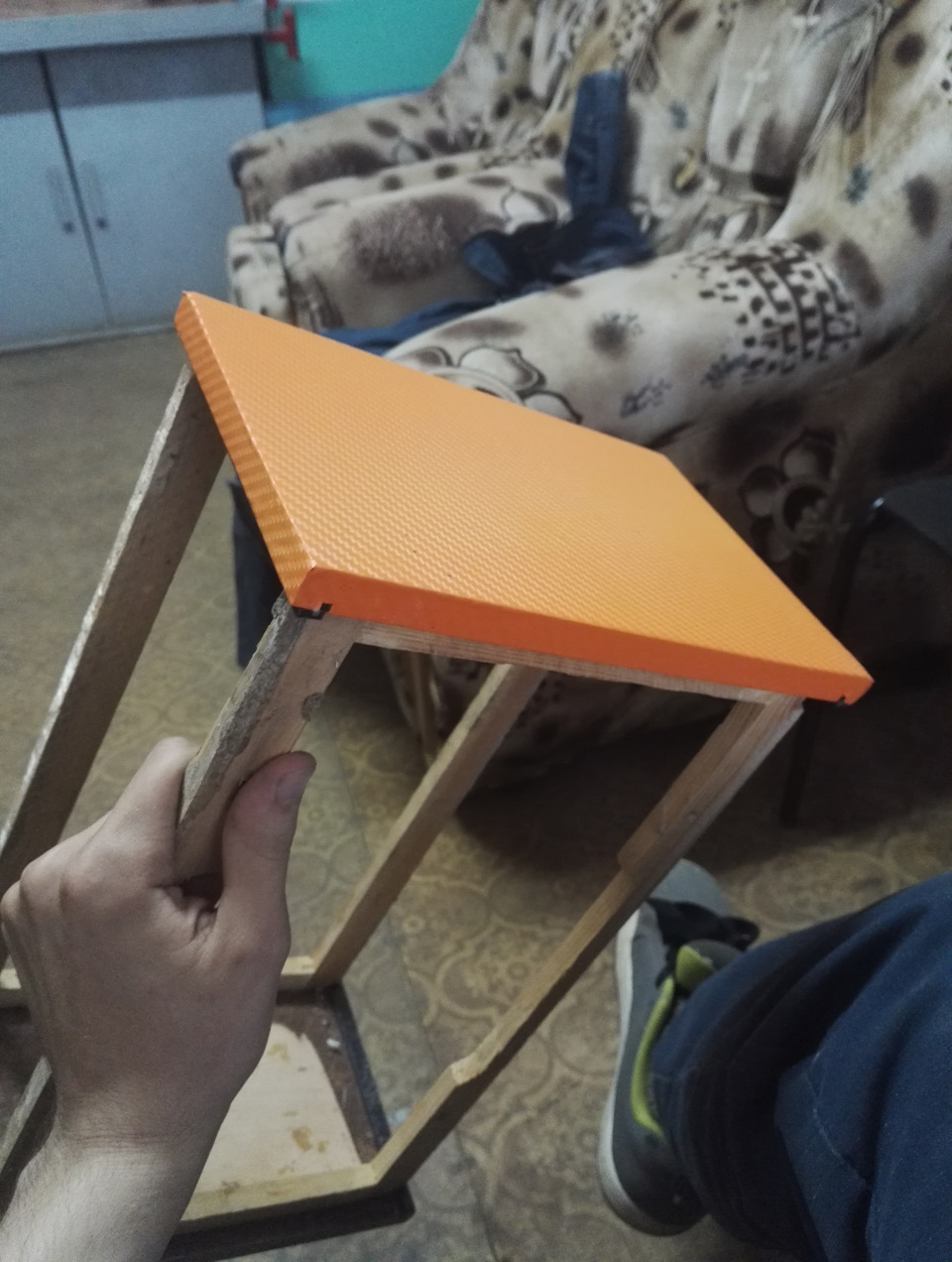

Отодрал лаковый слой и начал обклеивать его остатками оранжевой пленки под карбон.

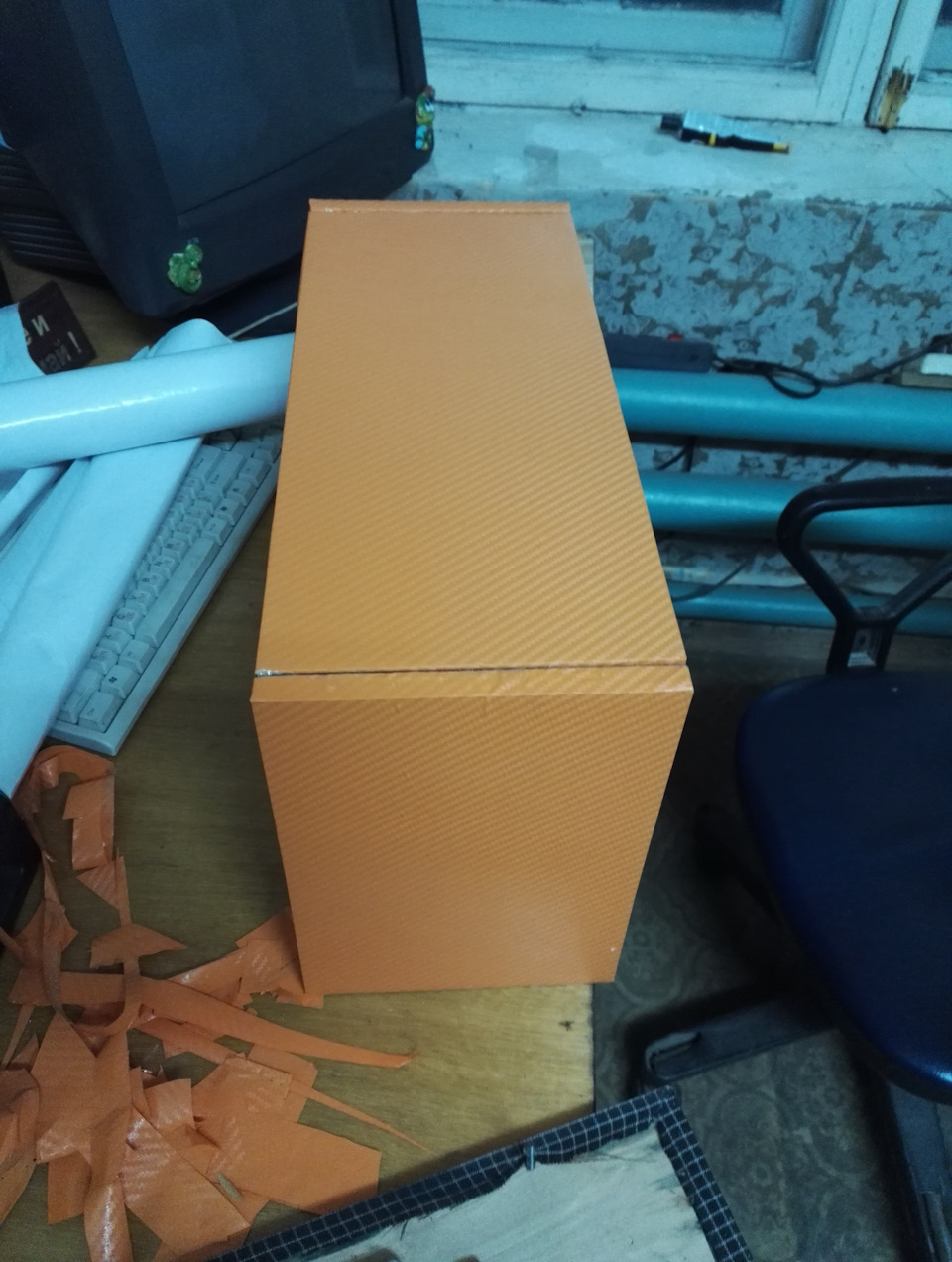

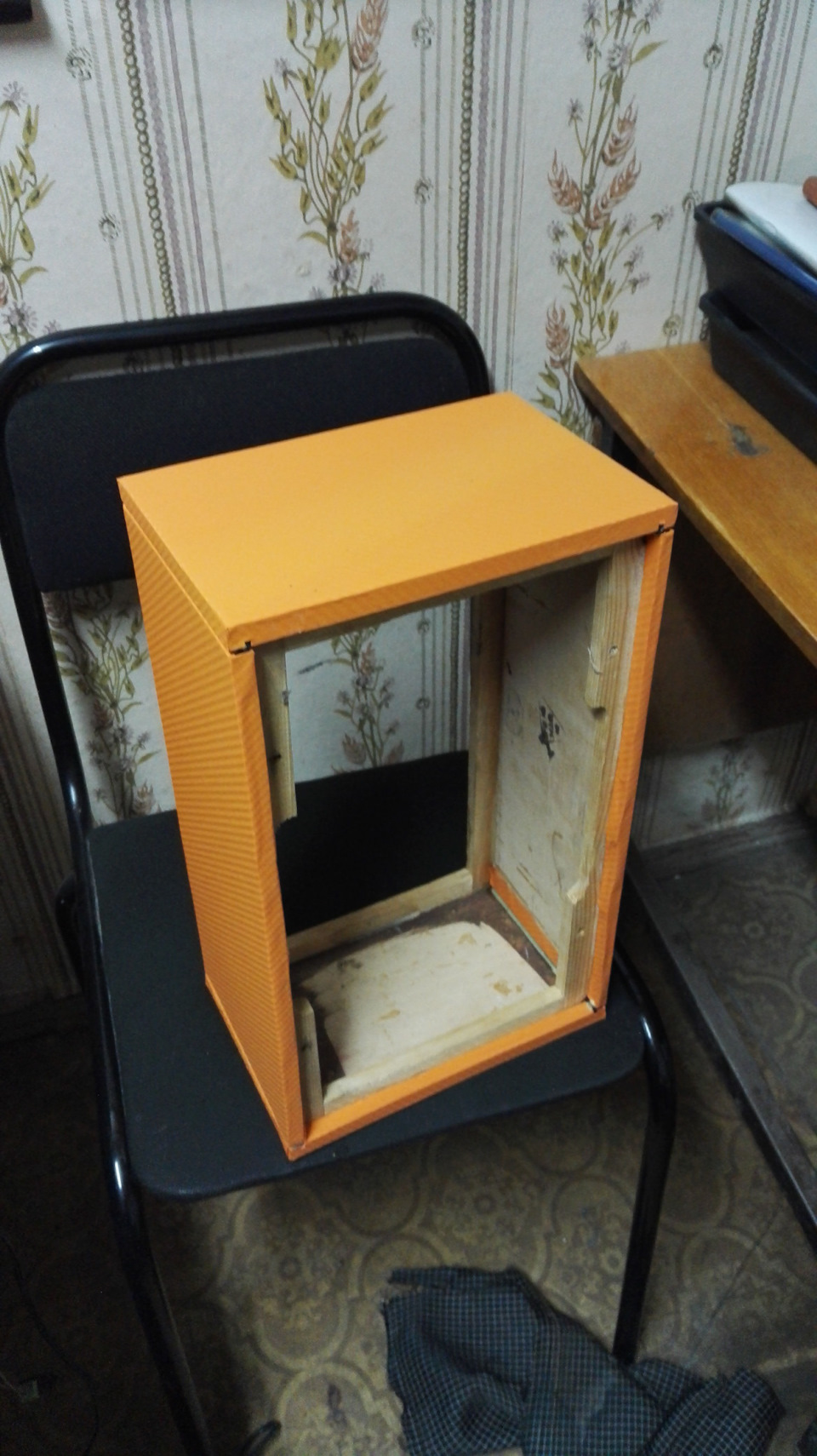

Так был собран короб и посажен на клей.

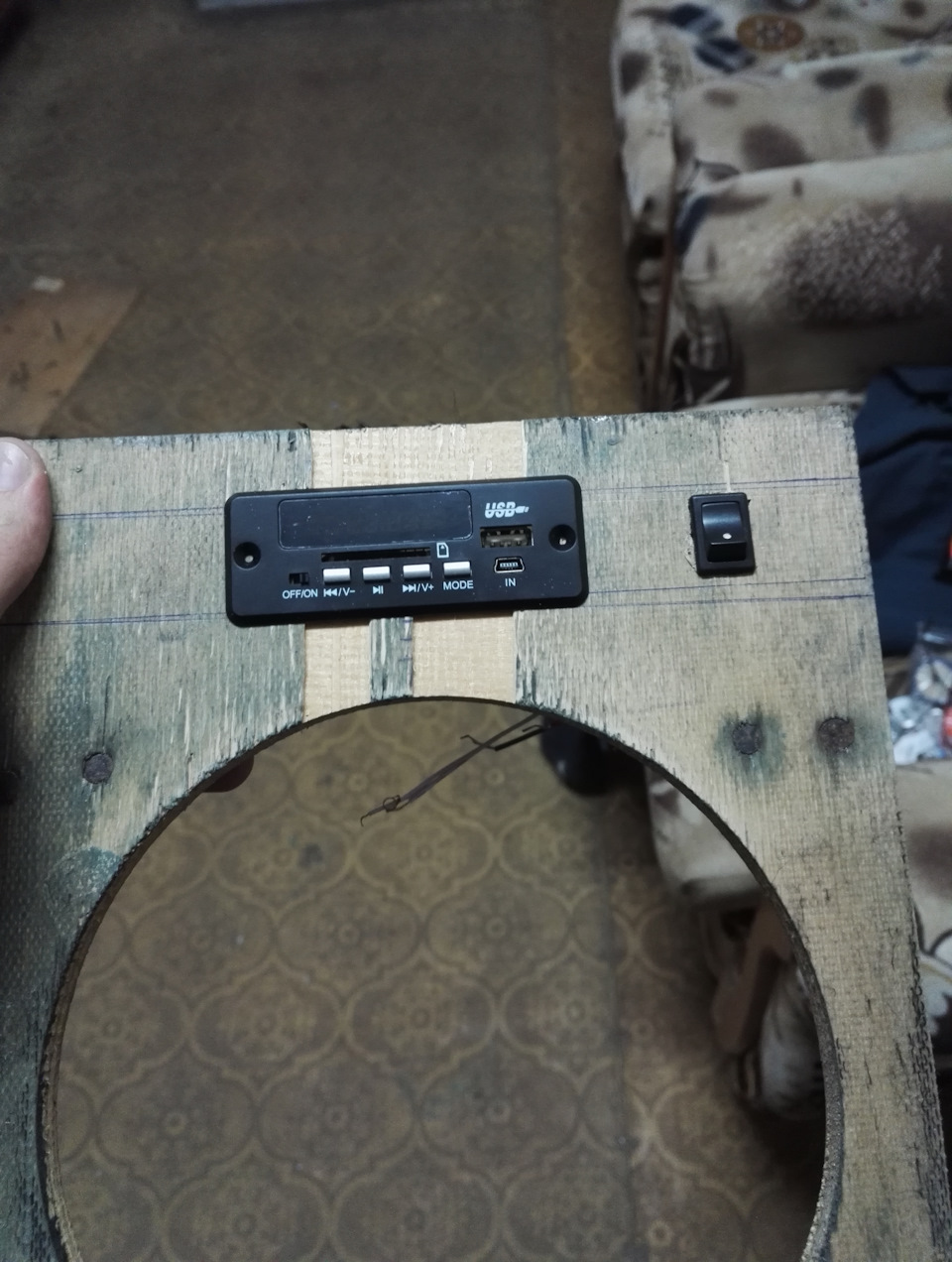

В морде выпилил отверстие под выключатель и плеер.

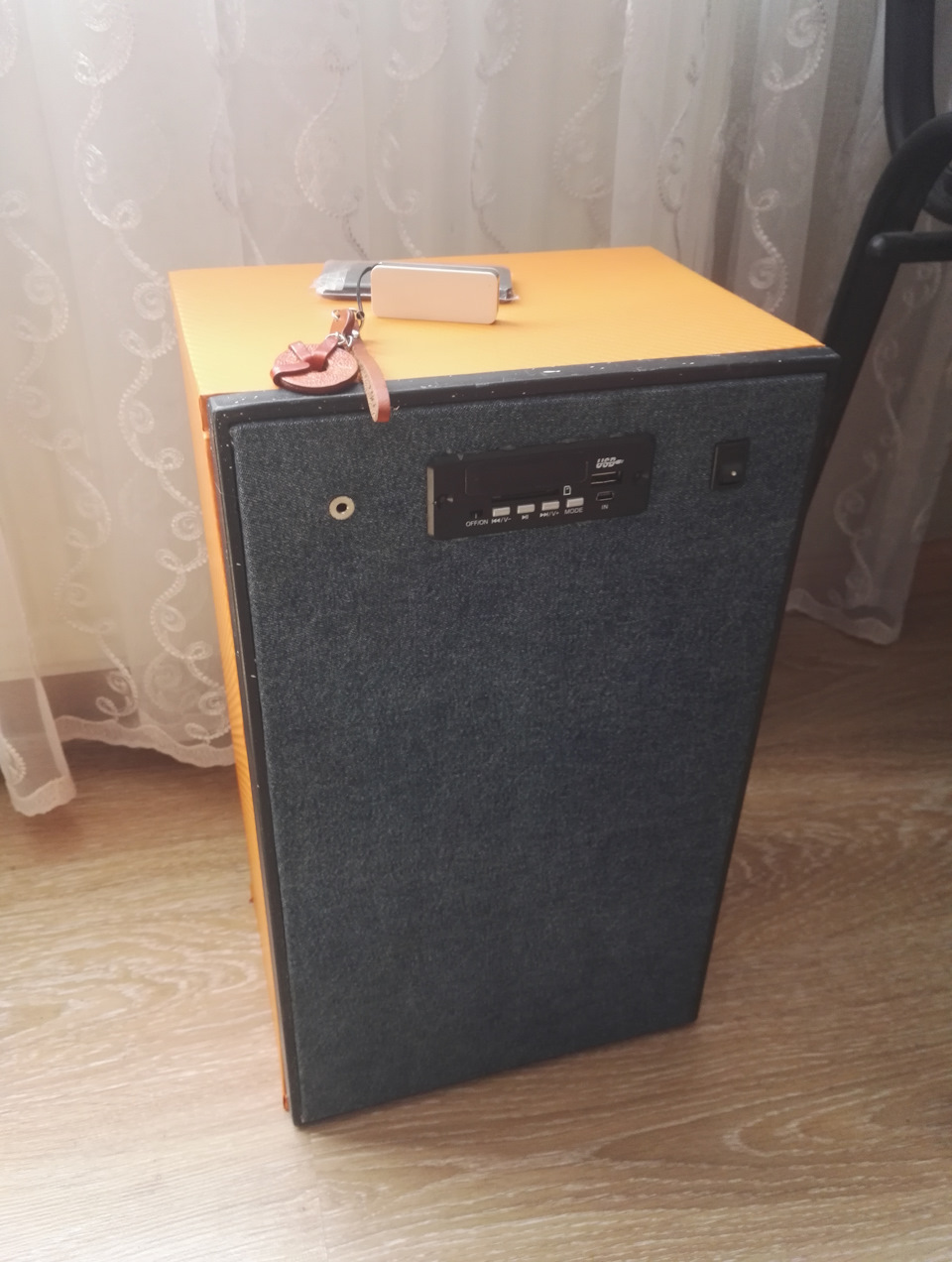

И собственно была собрана.
Обнаружилась проблема, что при подключении с одного источника питания усилитель и плеер в паре давали фон. В таком состоянии она пролежала с месяц без движения, так как не нашел решение проблемы и не нашел материал для морды.
Спустя месяц я нашел старую джинсовую куртку и там был кусок цельного материала который был нужен. Перетянул морду.
С посторонними шумами же поступил просто. Спросил у тестя (бывшего радиоэлектронщика) как можно решить проблему. Он сходил в подвал и нашел там такой фильтр
Одну поездку уже отработала. Играла без перерыва часов 5-6. Всем понравилась.
i-from › Блог › Крутая домашняя акустика своими руками
В альтезза клубе люди знают меня как audiomaniac, но этот ник взялся не просто так. Все потому что раньше я увлекался музыкой и звукотехникой. Причем я не фанат автозвука, а предпочитаю слушать музыку в более подходящей обстановке — дома, где можно в полной мере воссоздать эффект присутствия, вслушиваться в детали и не отвлекаться на вождение.
Речь пойдет о сборке более или менее качественной двухполосной домашней акустики, способной передать самые мельчайшие нюансы аудиозаписей, и открыть для Вас мир качественного звука, не без (качественного усилителя разумеется).
Это не первая акустика которую мне довелось спроектировать и собрать, до этого был опыт как очень основательного апгрейда советской классики, так и сборки акустики с нуля. Супругу не устраивал форм-фактор моей советской классики, большие широкие гробы которые не вписывались в интерьер и занимали слишком много места
Но звучали они превосходно, на настройку кроссовера я потратил около года доводя звук до идеала.
Колонки получились довольно тяжелой нагрузкой для усилителей, но мой усилитель собранный по мотивам форума Vegalab без проблем с ними справлялся:
Однажды один знакомый американец сказал мне что самое крутое акустическое оформление которое он когда либо слышал это трансмиссионная линия (TL). Он же лабиринт или четвертьволновой резонатор или органная труба, не путать с резонатором Гельмгольца и с фазоинвертором. У нас в России большой опыт собрал по лабиринтам Рогожин Александр. С тех самых пор общения с американцем я и загорелся собрать что-то в данном оформлении.
Идейным вдохновением для меня стала акустика фирмы PMC Twenty 24 Можно погуглить обзоры на данную акустику, посмотреть замеры и сравнить их с замерами моей акустики ниже.
В качестве динамиков были выбраны привычные мне норвежские Seas CA18RLY и 27TDC. Их не сложно свести, они не имеют серьезных изъянов, в общем хорошие динамики за свои деньги.
После прогрева и обмера динамиков получил следующие параметры Тиля-Смолла:
Fs 49hz
Mms 10.7g
Rms 1.75 kg sec
Cms 0.0009 m N
BL 6.0
Vas 17 L
Qt 0.38
Qes 0.48
Qms 1,91
У пары динамиков параметры почти не отличаются, я привел параметры одного из них. Параметры указывают на повышенную жесткость подвеса, относительно паспорта. Я не знаю как их так надо размять чтоб подойти к паспортным параметрам, в реальной жизни они у меня скорее задубеют чем разомнутся. Поэтому взял за опору в расчетах эти параметры.
После сборки и тестов корпус получился в итоге такой:
Внутри корпус выглядит так:
В качестве материала для корпусов была куплена 18мм березовая фанера. МДФ не нашёл.
Поскольку корпуса будут оклеиваться шпоном, то нет возможности сделать какую либо стенку съемной, охота получить цельную монолитную конструкцию, поэтому съёмным будет дно, которое будет по совместительству выполнять роль подставки с винтовыми ножками. Лазить туда придется только за фильтром, в процессе его точной настройки.
Для того чтобы отверстия под динамики выглядели красиво их нужно фрезеровать после наклейки шпона, а шпон на лицевую панель лучше клеить в последнюю очередь, чтобы был нахлест на боковые листы шпона. Короче дырки под динамики пришлось резать в последнюю очередь.
Отец у меня увлекается столярным делом, поэтому корпуса мы забацали вдвоем с ним:
Активная компьютерная колонка своими руками
Материалы:
1) Два динамика мощностью 3 ватт каждый (они будут служить в качестве источника звука);
2) Трех с половиной миллиметровый штекер для подключения акустической колонки к разным устройствам;
3) Цифровой аудиоусилитель PAM 8403 (усилитель будет принимать звуковые сигналы с какого-нибудь устройства и передавать их к колонкам усиливая эти сигналы);
4) Переключатель для выключения питания колонки;
5) Провода для соединения контактов;
6) Изолирующая лента для изоляции проводов и прочих нужд;
7) USB штекер для подключения к питанию;
8) Термоусадочные трубки для изоляции оголенных контактов;
9) Фанера (из фанеры будет изготовлен корпус, так как это самый доступный материал);
10) Саморезы для сборки корпуса.
Процесс изготовления самодельной активной колонки.
Подготовим два трех ватных громкоговорителя, 3.5-миллиметровый разъем и аудиоусилитель PAM 8403 и соединяем их контакты с помощью соединительных проводов.
Характеристики динамиков записаны с обратной их стороны, а именно вот они:
Разъем на 3.5 миллиметров имеет три контакта: левый канал, правый канал и общий. Бывают еще четырех контактные штекеры: левый и правый каналы, общий и микрофон; но в этой колонке нету микрофона да и зачем, поэтому можно не использовать четырех контактный штекер. Значения контактов штекера изображены на фотографии.
Так же будем использовать кнопку питания для выключения колонки.
Берем провода и зачищаем их кончики от изоляции с помощью канцелярского нажа для будущей пайки.
Припаиваем эти провода к аудио усилителю с помощью электрического паяльника, но при этом очень аккуратно, чтобы не испортить и не повредить усилитель.
Лишние торчащие контакты отрезаем с помощью кусачек для того, чтобы выглядело аккуратней.
Далее припаянные провода усилителя припаиваем к двум динамикам, при этом соблюдая полярность и по усилителю левый и правый динамики.
Закрепляем провода между собой с помощью изолирующей ленты.
Должно получиться вот так, как показано на фотографии.
Теперь припаиваем провод питания к усилителю с USB штекером. Да, в конце статьи провод будет белого цвета, так как я его перепаял из-за недостаточной длины, так что особо не судите.
Зачищаем провода USB провода и один из проводков припаиваем с помощью электрического паяльника к переключателю питания колонки.
Далее провода кабеля продолжаем синим и коричневым проводом (ну это в моем случае).
Изолируем проводок с помощью термоусадки.
Снова лишнее на плате откусываем кусачками.
Вот что у меня получилось:
Теперь к аудиоусилителю припаиваем провод с 3.5 миллиметровым штекером.
Провод должен иметь не менее трех контактов, но лучше ровно три.
Зачищаем провода и припаиваем их к 3.5 миллиметровому штекеру.
Теперь припаиваем провода к аудиоусилителю, но каждый проводок в свое место.
Теперь изолируем 3.5 миллиметровый штекер термоусадкой и термоклеем.
В общем у меня получилось вот так, как на фото.
Теперь начинается более сложный процесс, а именно заготовка корпуса.
На фанере чертив прямоугольник, при разделении которого на пополам получим два одинаковых квадрата, в каждую из которых по центру квадратов с помощью циркуля чертим окружности равного диаметра для будущих посадочных мест динамиков.
С помощью электрической дрели сверлим отверстие для продевания лобзика в это отверстие.
Выпиливаем прямоугольник с помощью ножовки.
С помощью ручного лобзика вырезаем окружности из прямоугольной детали корпуса колонки.
В полученные два отверстия легко вставляются трех ваттные динамики.
Далее изготавливаем две вот такие вот одинаковые детали формы трапеции.
И еще две прямоугольные детали одинаковых размеров.
Теперь надо аудиоусилитель закрепить на передней части корпуса.
Для этого сверлим отверстие с помощью электрической дрели, надо чтобы в это отверстие свободно и надежно устанавливался усилитель.
С внутренней стороны детали около просверленного отверстия с помощью канцелярского ножа выковыриваем углубление для платы усилителя.
Вот так выглядит деталь с передней стороны.
Прикрепляем переднюю деталь к основной части корпуса с помощью саморезов.
Зашлифовываем корпус с помощью самодельной насадки для электрической дрели.
Закрепляем динамики в корпус будущей колонки с помощью саморезов. Так же закрепляем аудиоусилитель с помощью встроенной гайки.
Теперь с помощью лобзика выпиливаем посадочное место для выключателя.
Так же углубление для вывода проводов.
Изготовив прямоугольную заднюю крышку закрываем корпус.
Корпус акустической колонки готов, значит и сама колонка уже готова к работе и проверке.
Как сделать колонки своими руками
Как сделать колонки своими руками персонального компьютера. В принципе, вы можете собственноручно создать великолепно звучащие колонки по невысокой цене. К тому же, если вам нравится работать с деревом и хотя бы немного с электроникой, тогда это может быть приятным для вас хобби.
Конечно, вы, вероятно, не достигнете идеального качества звучания динамика, если у вас нет хорошего измерительного оборудования, поэтому вы не сможете сделать несколько попыток усовершенствовать свою конструкцию. Тем не менее, если приобрести высококачественные громкоговорители от известных фирм, то вы можете построить акустические колонки своими руками, которые будут звучать нисколько не хуже, чем фирменные.
В этой статье я хочу поделится опытом построения своими руками колонок для домашнего компьютера. Основной задачей у меня было озвучить свое рабочее место в квартире, причем хорошим звуком. Поэтому, когда приобретались бюджетные комплектующие с хорошим соотношением цена/качество, к тому же проверенные в различных схемах многими пользователями, я точно знал, что эта акустика будет использоваться только в составе компьютера.
Установка немецких динамиков в колонки своими руками
Как наверное всем известно, что для получения хорошего звука в колонках всегда требуется высококачественный динамик, поэтому этот компонент в акустике играет наиважнейшую роль, а уже потом все остальные устройства и материалы. Если вы намерены собственноручно собрать для себя аудиоколонки, то в первую очередь позаботьтесь о приобретении динамических излучателей высокого качества, особо даже не экономя в средствах.
В моем случае были использованы широкополосные громкоговорители немецкого производства Visaton B-200, которые применяются в основном для изготовления Hi-Fi и HIGH-END акустики. Воспроизводимый этим динамиком звук достаточно открытый, быстрый, с подчеркнутой детализацией и поразительно легкий. Помимо всего прочего, установка таких динамиков в колонках решает сразу несколько проблем.
Во первых: для получения качественной звуковой картины, нет теперь необходимости размещать внутри корпуса несколько громкоговорителей. Во вторых: в этом случае не нужно будет применять кроссовер для создания частотного диапазона каждому излучателю.
Очень существенная особенность, которую имеют громкоговорители Visaton B-200 — это высокая чувствительность. А вот если их сопоставить с колонками советского производства S90, то как раз у Визатона чувствительность оказывается в десять раз больше. Исходя из этого можно подсчитать: динамикам Visaton вполне хватит трех ватт мощности, чтобы качественно воспроизвести трек, а старым отечественным громкоговорителям для саунда такого же качества потребуется 35 Вт.
Но как всегда бывает, не все так гладко получается. Чтобы реализовать все преимущества немецких динамических излучателей, то для каждого из них потребуется сделать кабинет емкостью 150 литров. Вот тогда они покажут всю яркость музыкальной сцены.
Звуковая карта для колонки своими руками
Для того чтоб выбрать подходящую звуковую плату в ПК, для дальнейшей ее коммутации с компьютерными колонками, я перебрал много моделей, но в тот момент я выбрал Creative X-Fi Xtreme Audio, модель хотя и старая, но железка довольно приличная, как мне говорили «знающие люди», и зря послушал их.
Опережая события хочу сразу сказать, качество этой звуковухи довольно дерьмовое. Как я не пытался с помощью настроек получить от нее более-менее приличный звук — все бесполезно, в конце концов она благополучно сгорела. В общем я с ней, как говорится, немного влетел. Правильно говорят — меньше слушай таких «специалистов»! Позднее приобрел профессиональную звуковую плату ESI Juli@, с не совсем привычным дизайном, но зато с полным комплектом соединительных разъемов.
Нужно признать, что в процессе тестирования уже новой и более дорогой ESI Juli@, выяснилось, что ее производительность чуть-чуть лучше прежней, а в принципе такое же барахло. Кроме этого, от обеих этих карточек эффект был почти какой как от встроенной в материнку ЗП.
Все эти исследования и сравнения в отношении внешних и интегрированной карточек я делал программой RightMark Audio Analyzer, предназначенной специально для тестирования звуковых цепей аппаратуры. Поэтому мой вам совет, не спешите брать внешнюю звуковую плату, если намерены делать акустические колонки для компьютера. Сначала попробуйте встроенный звук, может он вас вполне удовлетворит и не нужно будет дополнительных расходов.
Усилитель для акустических колонок построенных собственноручно
Для усиления звука в этих собственноручно сделанных колонках, был собран не очень сложный усилитель мощности на микросхеме LM3886. Схема этого аппарата хотя и не навороченная, но на этом чипе есть вполне возможная вероятность добиться Hi-Fi звука используя доступные детали.
Микросхема LM3886 — это моно усилитель работающий в классе AB и имеющий прекрасные характеристики. Очень востребован у большинства радиолюбителей, ведь использую этот прибор, потребуется минимальное количество радиоэлементов, для того, чтобы собрать своими руками усилитель с качеством звука Hi-Fi.
В ИМС реализовано несколько систем защиты, например: от короткого замыкания, термозащита, защита от критического напряжения. Модуль защиты от перенапряжения включается когда ток в выходной цепи превысит значение в 4А. Температурная защита срабатывает когда микросхема нагреется до до +165°С и включится, когда температура снизится до +155°С.
В качестве теплоотвода для собранного усилителя мощности, я установил алюминиевый радиатор от старого компьютерного процессора, но вентилятор ставить не стал. Хотя этот аппарат способен развить высокую выходную мощность, если конечно на него подать соответствующее напряжение, но в моем случае мощность в нагрузке будет составлять примерно 6 Вт. Поэтому для рассеивания температуры на чипе будет достаточно и такого радиатора без установки дополнительного принудительного охлаждения.
Кстати, всю настройку, тестирование как деталей, так и усилителя в целом проводились с использованием монтажной платы. Очень удобно ей пользоваться.
Начало сборки компьютерных колонок своими руками
Вначале пришлось поразмышлять, какой материал лучше использовать для кабинетов моей акустики. Но так как я изначально планировал собрать акустику хорошего качества, но в бюджетном диапазоне, выбор пал на ДСП, толщиной 16 мм — он дешевле MDF в несколько раз, но какого то отличия между этими материалами в построении колонок небольшой мощности можно и не заметить.
Даю совет прямо на ходу тем, кто уже идет в магазин за нужным материалом. Распиловку ДСП делать лучше прямо в магазине, предварительно начертив размеры всех сторон корпуса. При этом вы решите несколько проблем сразу, первое: это — доставка цельного листа домой создает некоторые неудобства, второе: распиливать листы в домашних условиях тоже не очень удобно.
Лично я так и сделал, поэтому особо не напрягался как сделать колонку. Конфигурацию колонок для самостоятельного изготовления я выбрал башенного типа, мне было удобнее, когда громкоговорители несколько возвышались над полом.
Корпуса динамиков по желанию можно покрасить или обтянуть каким либо подходящим материалом, например; кожзаменителем, или обтянуть пленкой-самоклейкой. Но перед этим нужно заделать шпаклевкой все имеющие зазоры и прочие шероховатости. После полного высыхания корпуса, можно приступать к дальнейшему облагораживанию акустического кабинета.
На этом этапе, не забудьте выполнить демпфирование стенок корпуса колонки. То есть обклеить изнутри ящик материалом способным поглощать звуковые колебания. Хотя колонки выполнены для домашнего использования своими руками, как правило они имеют небольшую мощность, поэтому от этого демпфирования они не претерпят значительного улучшения звука.
В моем случае, каждая колонка имеет свой собственный усилитель мощности с полноценным блоком питания, это значит, что они являются активными, и любая из них может работать как по отдельности так и вместе. Встроенные в колонку разъемы для подачи напряжения, имеют такую же конфигурацию как и в системном блоке компьютера, что повышает удобства в эксплуатации дополнительного системника.
Потенциометры для регулировки громкости были установлены в корпусе от дисковода
В конечном итоге у меня получились вот такие колонки
Если вы планируете, также, своими руками собрать колонки для использования совместно с компьютером или другими устройствами, то в этом нет ничего сложного, было бы желание! Грамотно и самостоятельно собранная акустическая система будет выдавать звуковую картину ничем не уступающую фирменным моделям, приобретенным за такие же деньги.
