Как сделать ректификационную колонну своими руками по чертежам с размерами
Ректификационная колонна, которая еще 20 лет назад была только на спиртзаводах, теперь используется и в быту для производства высококачественного спирта – ректификата, что для обычного самогонного аппарата задача невыполнимая.
И чтобы лучше понять, что это такое, каково устройство и принцип действия ректификационной колонны, а также как изготовить агрегат своими руками, стоит ознакомиться с вопросом более детально.
Что это такое и для чего нужно
Ректификационная колонна – это сложное устройство, состоящее из нескольких узлов: —царги—, дефлегматора, узла отбора и —термометра—, – необходимых для протекания полноценной ректификации. Этот процесс позволяет разделить многокомпонентную смесь, состоящую из веществ с близкой температурой кипения/испарения.
Главное отличие ректификации от обычной дистилляции в том, что при ней испарение и конденсация веществ – это не единичное явление, а постоянный цикличный процесс. В результате —самогонный аппарат— колонного типа производит спирт высочайшего качества – ректификат.
Устройство и принцип работы ректификационной колонны
Царга
Находится в основании колонны и является одной из основных ее частей. Внутри нее протекает газо-жидкостный массообмен – одно из основных явлений в процессе ректификации. Происходит это следующим образом:
Таким образом в верхней части колоны скапливается в основном спирт, а примеси в основном циркулируют в нижней части агрегата. Как следствие, на выходе получается ректификат с крепостью около 95%.
В ректификационной колоне может быть как одна царга, так и несколько. При этом чем выше колонна, тем больше площадь, на которой проходит массообмен между флегмой и паром, что в свою очередь улучшает качество получаемого продукта.
Внутри царги находятся насадки, на поверхности которых и происходит основной массообмен. Изделия из нержавейки хорошо подходят для сахарной и зерновой, а медные – —для фруктовой браги—.
Кроме насадок внутри царги могут размещаться тарелки, которые еще больше увеличивают площадь, на которой проходит газо-жидкостный массообмен, что сказывается на качестве получаемого ректификата.
Стенки царги могут иметь дополнительный подогрев, усиливающий испарение флегмы, не попавшей на насадки и тарелки. Такое дополнение также улучшает качество конечного продукта.
Дефлегматор
Верхняя часть ректификационной колонны, отвечающая за сбор и охлаждение восходящих паров до флегмы. Отсюда конденсировавшаяся жидкость стекает вниз в царгу.
Дефлегматор может быть выполнен по нескольким принципиальным схемам, самой простой является пленочный вариант, а одной из самых популярных – холодильник Димрота,
Узел отбора
Отвечает за сбор части конденсировавшейся флегмы и ее вывод наружу в тару для сбора. В зависимости от настроек узла отбора варьируется и количество отбираемого конденсата. Чем меньше его отбор, тем выше качество ректификата.
Термометр
В ректификационной колонне, в отличие от стандартного самогонного аппарата, является обязательной составной частью системы. Дело в том, что ректификация – это очень тонкий процесс, сильно зависящий от поддержания правильной температуры.
Перегонный куб с ТЭНами
Хотя ректификационная колонна может использоваться и с обычным кубом на газовой, электро- или индукционной плитке, значительно лучше оборудовать ее ТЭНовым агрегатом.
Такая особенность, как и термометр, связана с необходимостью точной и тонкой регуляции температуры внутри системы, а значит и с регуляцией мощности устройства, нагревающего брагу.
Газовые вентили требуют большого мастерства, индукционные плитки имеют фиксированный шаг от 100 до 300 Вт, а вот регуляторы ТЭНов позволяют изменять мощность по 3-5 Вт.
Что лучше, классический самогонный аппарат или ректификационная колонна?
Чтобы понять преимущества ректификации перед дистилляцией, стоит провести наглядное сравнение этих технологий.
Вкусо-ароматические качества конечного продукта
Вкус и запах соответствуют сырью браги.
Очень чистый спирт без вкуса и запаха.
В зависимости от конструкции аппарата и количества перегонок от 40 до 65%.
до 97, в среднем 93-95%.
Степень отделения веществ с разной температурой кипения/испарения
Низкая, даже вещества имеющие большую разницу в температуре испарения после конденсации остаются вместе.
Очень высокая, при необходимости можно не только отделить спирт, но и разделить сивушные масла на составляющие.
Степень отделения вредных веществ от спирта
От низкой до средней. Улучшить качество отделения можно только за счет увеличения количества перегонок.
Высокая, содержание сивушных масел и примесей в спирте минимальное.
Большая, в лучшем случае получится собрать до 80% продукта, содержащегося в браге.
Маленькая, потери на практике составляют от 1 до 3%, хотя при идеальных условиях их может и не быть.
Сложность создания и использования агрегата на базе технологии
От низкой до средней, примитивные модели не имеют строгих размерных критериев, потенциал улучшения оборудования ограничен. Обращаться с технологией легко и просто.
Высокая. Для создания понадобится специализированное оборудование и строгий перечень материалов. Для эффективного использования нужны теоретические познания.
Как сделать ректификационную колонну своими руками по подробной схеме
Агрегат выполняется по простой конструкции.
Расчет и сборка ректификационной колоны своими руками проводятся следующим образом:
Вместо послесловия
Спирт, полученный посредством ректификации, значительно качественней дистиллята из классического самогонного аппарата.
Но вместе с положительными сторонами приходят и недостатки: требования к оборудованию значительно выше, а его изготовление затратнее, кроме того, эксплуатация также требует высокого мастерства.
Поэтому однозначно определить, что лучше, хороший самогонный аппарат или ректификационная колонна, не так легко, но, конечно, существует промежуточное решение – бражная колонна. Она дает дистиллят, но не ректификат, очень высокого качества, и пользоваться ей проще, тут все дело в приоритетах.
Спиртовая колонна своими руками. Часть 2: Особенности конструкции, советы по эксплуатации
Для того чтобы понять сущность процессов, протекающих внутри ректификационной колонны, рекомендуем вам обратиться к первой части нашей статьи о спиртовых колоннах. В ней раскрыта теория получения этанола, качество которого приближено к максимальному.
Сегодня же мы поговорим о конструкции домашнего ректификатора и о том, как это устройство можно изготовить своими руками.
Перед тем как приступить к созданию ректификационной (насадочной) колонны (РК), необходимо приобрести подходящий материал. Сразу следует отметить, что всевозможные цветные металлы следует заведомо исключить из конструкции устройства: никаких сплавов из меди, никакого пищевого алюминия и тому подобных материалов. Только нержавеющая сталь – химически инертный сплав, не подверженный коррозии и не выделяющий ядовитых примесей в процессе ректификации.
На страницах FORUMHOUSE можно встретить немало советов, касающихся использования меди в конструкции ректификаторов и дистилляторов. Но если почитать соответствующие темы, то еще больше можно найти людей, несогласных с подобными мнениями. Объясняется все довольно просто: горячий спирт является очень сильным растворителем. Поэтому контакт горячих спиртосодержащих жидкостей с любыми цветными металлами крайне нежелателен и даже опасен для здоровья.
Только стекло, силикон и нержавейка.
Рабочая схема РК

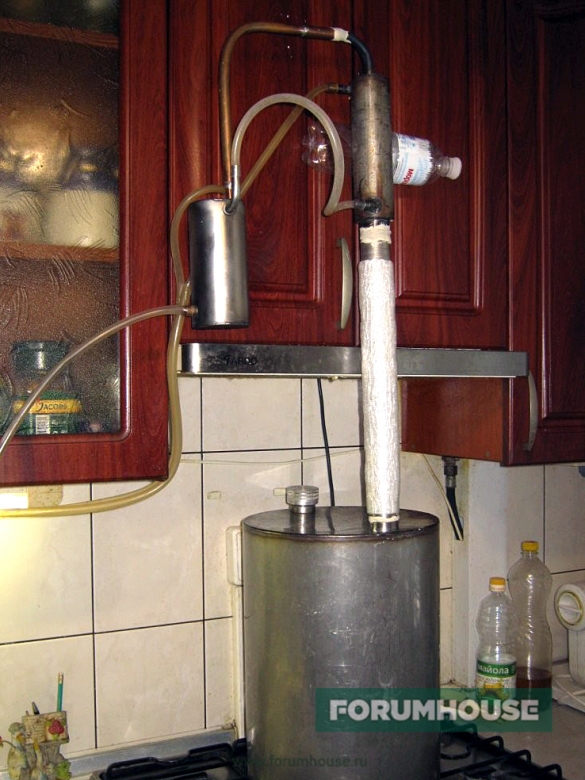

На рисунке изображена схема стандартной РК, разобравшись с которой, вы сможете самостоятельно собрать домашний ректификатор.
Рассмотрим основные элементы конструкции более подробно.
Перегонный куб
В качестве перегонного куба может быть использована любая металлическая емкость, изготовленная из нержавейки и обладающая подходящим объемом.
Что касается объема: кто-то использует обычную скороварку (с уже встроенным подогревом), а у кого-то требования несколько выше. В целом, каждый ориентируется на свои потребности.
Скороварка слишком мала, нужна емкость хотя бы на 15-20 литров. Процесс ректификации занимает довольно много времени и получить литр за полдня – не кошерно.
Что касается подогрева колонны: самый простой (но не очень практичный) вариант заключается в установке перегонного куба на электрическую или газовую плиту. Дело в том, что колонна имеет сравнительно большую высоту, поэтому будет лучше, если перегонный куб будет стоять на полу (а не на плите).
Установить куб непосредственно на пол позволяет электрический подогрев, который делает конструкцию РК менее громоздкой, а всю установку – максимально удобной в эксплуатации.
Надо уйти от газа на электричество – проще регулировать, и высота добавляется! Врезал тэны во флягу, регулятор напряжения от телевизора подключил и вперед.
Как бы там ни было, при подогреве исходного сырья должна быть обеспечена плавная регулировка мощности нагревательного элемента. В противном случае вся затея будет обречена на провал.
Многие пользователи, в попытке усовершенствовать конструкцию РК, оснащают устройство автоматическими системами контроля, а также сложными регуляторами. Но если вы привыкли контролировать процесс самостоятельно (а в случае с самодельной ректификационной колонной на первых порах у вас по-другому и не получится), то установка автоматической системы контроля не является крайней необходимостью. До тех пор, пока у вас не появится достаточный опыт в области домашней ректификации, простенького регулятора мощности, включенного в цепь одного из имеющихся электронагревателей, будет вполне достаточно.
У меня три тэна от советского чайника – 1.25 кв. ЛАТР, показанный на фото, прекрасно регулирует один тэн.
Процесс ректификации в данном случае производится с помощью одного (регулируемого) ТЭНа. Остальные 2 нужны, исключительно, для нагрева.
Если вы уже успели вдоволь насладиться визуальным восприятием процесса, а нехватка времени не позволяет постоянно находиться возле работающей РК, то система автоматики, внедренная в конструкцию устройства, позволит контролировать процесс, требуя минимального участия человека. Автоматика позволяет производить отбор содержимого перегонного куба, не допуская попадания хвостовых фракций в «тело» продукта. Существуют уже готовые технические решения, которые можно купить в специализированных магазинах. Подобные системы, реагируя на изменение температуры, в нужный момент перекрывают узел отбора дистиллята или, наоборот, открывают доступ холодной воды к дефлегматору.
Ректификационная царга
Ректификационная царга включает в себя сразу несколько составляющих:
Рассмотрим конструкцию перечисленных узлов.
Труба (насадочная колонна)
В нижней трубе ректификационной колонны происходит процесс тепломассообмена. В ее внутреннее пространство помещается специальный наполнитель, увеличивающий площадь контакта между горячим паром и остывающей флегмой. При самостоятельном изготовлении колонны в качестве наполнителя (насадки) проще всего использовать мочалки для мытья посуды, изготовленные из нержавеющей стали. Иногда используется специальная скрученная проволока (тоже из нержавейки).
Плотность набивки должна соответствовать показателю – 250-280 г насадки на один литр внутреннего объема насадочной колонны.
Качество разделения кипящих фракций напрямую зависит от размеров насадочной трубы. Рассмотрев практические наработки пользователей FORUMHOUSE, можно сделать вывод о том, что минимальный диаметр трубы должен быть равен 32 мм. В целом, чем выше труба, тем качественнее будет идти разделение фракций. Оптимальная высота трубы должна соответствовать 40-60-ти ее диаметрам (минимум 20-ти). Снаружи трубу следует утеплить слоем защитного материала.

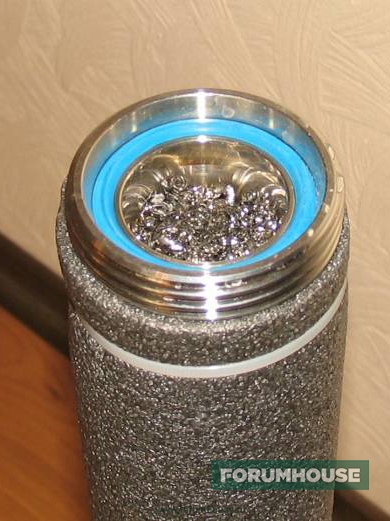

Во внутреннюю полость трубы (сверху и снизу) устанавливается металлическая сетка для удержания наполнителя.
У меня в колонне для НДРФ наполнитель – мочалки. При этом стоят сетки от ситечка чайного. Давление стабильное. Метровая колонна диаметром 35 мм выдаёт недоректификат крепостью 96% со скоростью 950 мл в час. Никаких захлёбов нет.
Низ и верх ректификационной трубы, как правило, оснащается резьбой, которая позволяет подсоединять агрегат к перегонному кубу и к дефлегматору.
Дефлегматор
Основное предназначение дефлегматора – это конденсация и отделение легких фракций, обладающих более низкой (по отношению к флегме) температурой кипения. На практике дефлегматор может иметь разное конструктивное исполнение. Наиболее простым в изготовлении признан дефлегматор прямоточного (рубашечного) типа или, как его еще называют, холодильник-конденсатор. Он состоит из двух труб различного диаметра, между которыми находится рубашка охлаждения с проточной водой.
По сути, прямоточный дефлегматор представляет собой трубу из нержавейки, которая вварена в другую трубу из того же самого материала (только большего диаметра). Внешне устройство выглядит, как на изображении.

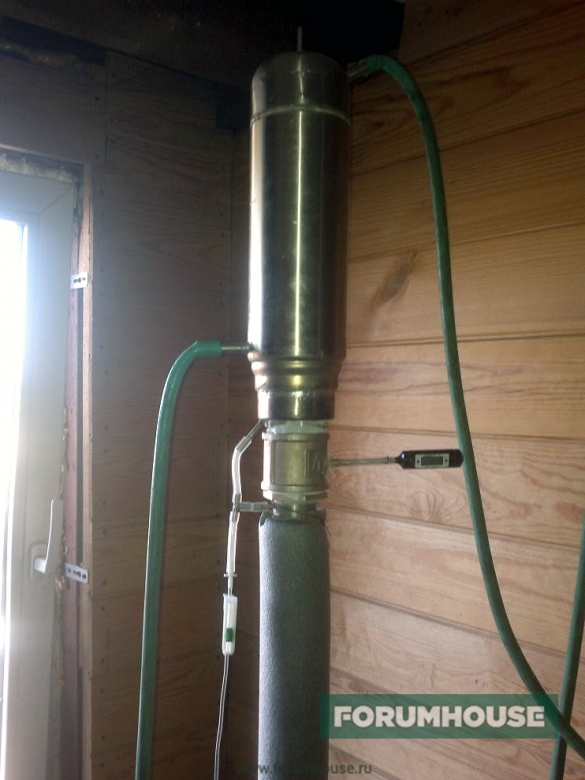

На фото видно, что дефлегматор имеет два штуцера (для подвода и отвода охлаждающей жидкости) и трубку для связи с атмосферой (вверху). При этом внизу дефлегматора расположен штуцер для отбора дистиллята.
Изготовить корпус дефлегматора можно из нержавеющих труб или из обыкновенного пищевого термоса и дополнительной внутренней трубы. Диаметр внутренней трубы, как правило, равен диаметру насадочной колонны. Если у вас нет доступа к аргоновой сварке, то скреплять элементы конструкции можно при помощи обыкновенного паяльника.
Узел отбора дистиллята, расположенный в самом низу дефлегматора, представляет собой фигурную шайбу, вваренную во внутреннюю трубу устройства.
В узле отбора заранее необходимо проделать отверстия для термометра (если его планируется использовать) и для трубки отбора.
Необходимость внедрения термометров в конструкцию РК – вопрос спорный. Люди «бывалые» зачастую обходятся вообще без термометров. При этом встречаются такие перегонщики, которые, наоборот, измеряют температуру там, где это нужно делать, и там, где в этом совсем нет необходимости. Например, установка термометра в корпус перегонного куба позволяет всего лишь проконтролировать процесс нагрева. То есть, наблюдая за ним, вы можете примерно ориентироваться – сколько времени осталось до закипания колонны.
Но есть в РК два конструктивных узла, где контроль над температурой приносит ощутимую практическую пользу. Это выходной патрубок дефлегматора и узел отбора дефлегматора (вместо узла отбора для установки термометра можно использовать пространство между насадочной колонной и дефлегматором).
Если на выходе из дефлегматора допустить падение температуры проточной воды ниже 45°С, то разделение фракций будет происходить не очень эффективно (за счет переохлаждения флегмы). Если температура будет выше 55°С, то в процессе отбора «тела» в трубку отбора будут прорываться «хвосты».
Контроль температуры в узле отбора позволяет определить температуру пара на выходе из насадочной колонны, а вместе с этим дает понимание того, отделение какой именно фракции происходит в текущий момент времени. Например, если температура пара в узле отбора будет в пределах – 77,5-81,5°С (в зависимости от атмосферного давления), то в трубку отбора дистиллята будет попадать исключительно «тело» продукта.
Температура в процессе перегона держалась в диапазоне 78.8-81.3. Перед завершением начала скакать.
Внутренний конец трубки термометра, впаянный в колонну, необходимо заглушить.
Для того чтобы дефлегматор равномерно охлаждался со всех сторон, в рубашку охлаждения можно впаять шнековую спираль, которая задаст правильное направление охлаждающему потоку.
А вот какую конструкцию дефлегматора предлагает один из пользователей нашего портала.
Два метра гофры намотал в дэф – 3 литра в час снимает!
Конструкция этого устройства выглядит следующим образом.
В большинстве случаев, гофра, которая пропускает через себя проточную воду, обматывается вокруг внутренней трубы дефлегматора (на рисунке она не показана). Но такой подход не всегда позволяет достичь эффективного теплообмена. Целесообразность внедрения подобной конструкции можно определить только практическим путем.
На практике можно встретить дефлегматоры самого разнообразного исполнения (в том числе, и горизонтальные устройства). Мы описали лишь наиболее распространенные.
Размеры дефлегматора
Основной величиной, определяющей габариты устройства, является площадь соприкосновения пара с охлаждаемой поверхностью. Эта величина зачастую определяется опытным путем. Зависит она от подаваемой на колонну мощности и от температуры охлаждающей жидкости.
Ректификационная колонна, сделанная мной две недели назад, выдает 1200 мл спирта в час. Можно больше, но охлаждения не хватает! Подводимая мощность на разгоне – 3.5 кВт, на перегоне – 1.25 кВт.
Выход продукта всегда пропорционален подводимой мощности. Например, если подводимая к кубу мощность (в процессе ректификации) равна 700 Вт, то максимальная производительность колонны будет равна 700 мл/час (на практике при такой мощности мы имеем – 300-500 мл/час). Площадь дефлегматора при такой производительности должна быть равна – 200-300 см². Такой площадью обладает внутренняя труба дефлегматора, имеющая длину 300 мм и толщину – 32 мм.
Скорость перегонки, в первую очередь, зависит от силы нагрева. Если плита может выкипятить из браги 1 л в час, то какой бы ни был аппарат, 2 л в час вы уже никак не получите. Чем чище и крепче продукт, тем медленнее перегонка. Сам же аппарат может тормозить процесс только в одном случае – маленькая мощность дефлегматора, т. е. когда приходится уменьшать нагрев для нормальной работы аппарата. Чем больше диаметр, тем больше площадь теплопередачи, и тем лучше теплосъем.
Из всего вышесказанного можно сделать вывод, что лучше иметь дефлегматор, обладающий размерами, превышающими расчетные. Ведь избыточная площадь охлаждения никогда не приведет к прекращению образования конденсата, а, следовательно, и к прекращению ректификации.
Кстати, в Интернете можно найти калькулятор для расчета дефлегматора, который поможет вам сориентироваться относительно размеров изготавливаемого устройства.
Холодильник

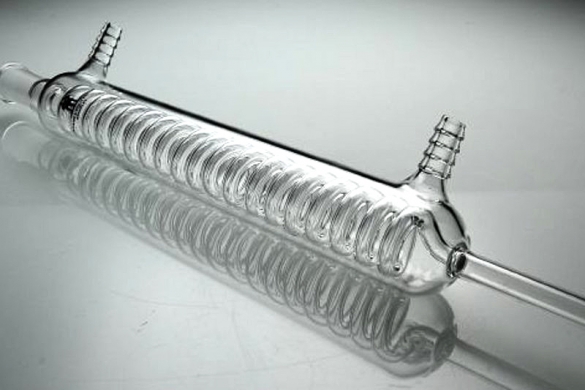

В качестве холодильника для отбираемого дистиллята можно использовать лабораторный охладитель, который обычно приобретается в магазине лабораторной посуды.
При этом устройство можно изготовить самостоятельно – по принципу дефлегматора рубашечного типа (только холодильник получится гораздо меньше в размерах). Для этого, опять же, следует использовать нержавеющие трубки небольшого диаметра. Длина холодильника примерно должна равняться длине дефлегматора.
Для того чтобы регулировать скорость отбора дистиллята или своевременно прекращать (начинать) отбор, трубку отбора дистиллята следует оснастить краником или зажимом (например, от капельницы). Место расположения зажима обозначено на общей схеме РК.
Охлаждающие полости холодильника и дефлегматора соединяются между собой в следующей последовательности: низ холодильника – холодильник – верх холодильника – верх дефлегматора – дефлегматор – низ дефлегматора – канализация. Проще говоря, используется последовательное соединение патрубков, при этом вода на дефлегматор подается уже слегка подогретой.
Температура охлаждающей воды в дефлегматоре, как мы уже знаем, должна соответствовать определенным значениям (ориентировочно – 45-55°С). А добиться требуемых показателей нам помогут дополнительные краны регулировки потока воды. Наиболее тонко регулирует поток кран от газосварочной горелки.
Нужно регулировать поток воды в первый холодильник. Для этого необходим кран игольчатый от газореза.
Экспериментируя со скоростью подачи воды и температурной мощностью, подаваемой на перегонный куб, вы, в конечном итоге, сможете определить рабочие режимы своей РК и научитесь получать продукт необходимого качества.
Скорость подачи воды «поймал», и все нормально заработало.
Последовательность перегонки дистиллята
Рассмотрим последовательность работы с нашей ректификационной колонной. Первым делом разбавляем спирт-сырец (полученный после предварительной дистилляции браги) водопроводной водой до крепости – 30%. 40% (единого мнения по поводу этого показателя не существует, но чем он ниже, тем меньше вероятность случайного возгорания). Затем заливаем его в перегонный куб, собираем ректификационную колонну и прилаживаем ее к перегонной емкости.
После того как РК будет установлена, можно начинать разогрев содержимого куба. Кран отбора дистиллята при этом должен быть закрыт. В момент, когда температура пара в дефлегматоре начнет резко подыматься, нужно до минимума уменьшить подаваемую на колонну мощность (температура в этот момент может быстро достичь показателей в 70-78°С, что связано с резким поднятием паров через насадочную часть колонны). В таком положении устройство следует оставить на 30 минут. Это необходимо для того, чтобы РК прогрелась, и внутри нее начался процесс тепломассообмена. Температура в верхней части РК при этом может упасть.
Спустя указанное время, включаем подачу воды в холодильник (и в дефлегматор) и начинаем отбор «голов». Еще раз повторяем, что «головы» пить нельзя!
Окончание отбора «голов» можно определить по нескольким признакам: стабилизация температуры – в районе 78°С и изменение органолептических характеристик отбираемого дистиллята (дистиллят начинает пахнуть спиртом).
После отбора «голов» можно начинать отбор «тела»: увеличиваем мощность колонны и настраиваем температуру воды в дефлегматоре (45°С – 55°С).
Наслаждаемся процессом до момента отсечения «хвостов». О начале конденсации хвостовых фракций можно судить по повышению температуры в дефлегматоре (примерно до 85°С) и появлению запаха сивухи в отбираемом дистилляте. На этом процесс ректификации будем считать оконченным. Хвостовые фракции можно отобрать для использования в процессе последующих перегонов, а можно просто утилизировать. Это решать вам.
Отбор «голов» начинается при температуре около 70°С, при этом ее значение медленно подымается до 78.2°С. Потом берем «тело», пока температура не вырастет до 85°С-87 °С. Затем начинаем брать «хвосты».
Совершив несколько перегонов самостоятельно, вы научитесь правильно взаимодействовать со своей РК. При этом, обнаружив вероятные несоответствия в ее конструкции, вы вполне сможете их исправить, не прибегая к дополнительным подсказкам. Как говорится, знания придут вместе с опытом.
Если вы на практике знакомы с технологическими хитростями, касающимися производства разнообразных хмельных напитков для домашнего застолья, то приглашаем вас принять участие в обсуждении вопросов, касающихся этой увлекательной темы. Если в комплекте с изысканными напитками вы привыкли употреблять не менее утонченные закуски, то статья о том, как правильно делать гурманские заготовки из обычных овощей, научит вас бесконечно удивлять гостей необычным вкусом приготовленных блюд.
