Как сделать колонну в автокаде

AutoCAD Architecture

Эта процедура используется для создания инструмента несущей колонны и его добавления на инструментальную палитру.

При выборе инструмента на палитре его описание выводится в подсказке; оно хранится вместе с инструментом, если его помещают в каталог инструментов в Библиотеку компонентов.

Стиль обеспечивает форму колонны.

Если требуется.то.
разрешить использование колонны в качестве граничного объекта для пространств с ассоциативными связями,выберите «Да».
запретить использование колонны в качестве граничного объекта для пространств с ассоциативными связями,выберите «Нет».
использовать параметры ограничения из стиля колонны,выберите «По стилю».
Если.то.
геометрия колонны должна быть автоматически обрезана любыми другими несущими элементами, другими архитектурными объектами или линиями, с которыми она логически связана,выберите «Да».
следует запретить автоматическую обрезку геометрии колонны,выберите «Нет».
требуется использовать параметр обрезки из стиля колонны,выберите «По стилю».
Если требуется.то.
задать поворот колонны перед тем, как ее вставить,задайте «Нет» для пункта «Указать на экране», и введите значение параметра «Угол поворота».
задать поворот колонны после того, как вставите ее,выберите «Да» для пункта «Указать на экране».

Это значение задает ориентацию колонны относительно ее оси выдавливания в градусах. Положительное значение означает поворот колонны против часовой стрелки, если смотреть от ее конца (верха) к началу (низу).

Источник

AutoCAD Architecture

Эта процедура используется для создания инструмента несущей колонны и его добавления на инструментальную палитру.

При выборе инструмента на палитре его описание выводится в подсказке; оно хранится вместе с инструментом, если его помещают в каталог инструментов в Библиотеку компонентов.

Стиль обеспечивает форму колонны.

Если требуется.то.
разрешить использование колонны в качестве граничного объекта для пространств с ассоциативными связями,выберите «Да».
запретить использование колонны в качестве граничного объекта для пространств с ассоциативными связями,выберите «Нет».
использовать параметры ограничения из стиля колонны,выберите «По стилю».
Если.то.
геометрия колонны должна быть автоматически обрезана любыми другими несущими элементами, другими архитектурными объектами или линиями, с которыми она логически связана,выберите «Да».
следует запретить автоматическую обрезку геометрии колонны,выберите «Нет».
требуется использовать параметр обрезки из стиля колонны,выберите «По стилю».
Если требуется.то.
задать поворот колонны перед тем, как ее вставить,задайте «Нет» для пункта «Указать на экране», и введите значение параметра «Угол поворота».
задать поворот колонны после того, как вставите ее,выберите «Да» для пункта «Указать на экране».

Это значение задает ориентацию колонны относительно ее оси выдавливания в градусах. Положительное значение означает поворот колонны против часовой стрелки, если смотреть от ее конца (верха) к началу (низу).

Источник

AutoCAD Architecture

Эта процедура используется для закрепления якорем колонны на сетке при ее создании с одновременным заданием ее свойств. Форма колонны определяется заданным в инструменте стилем. После того как задана точка вставки в сетке, форма вытягивается в положительном направлении вдоль текущей оси ПСК Z до высоты, заданной такими параметрами инструмента, как «Смещение от начала», «Смещение от конца» и «Логическая длина».

Как сделать колонну в автокаде

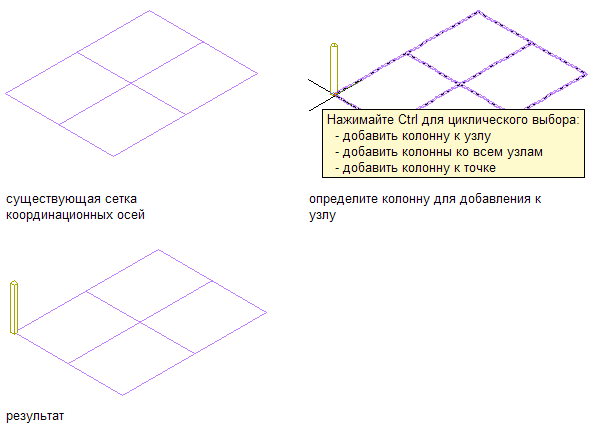

Добавление колонны в один узел сетки колонн

Как сделать колонну в автокаде

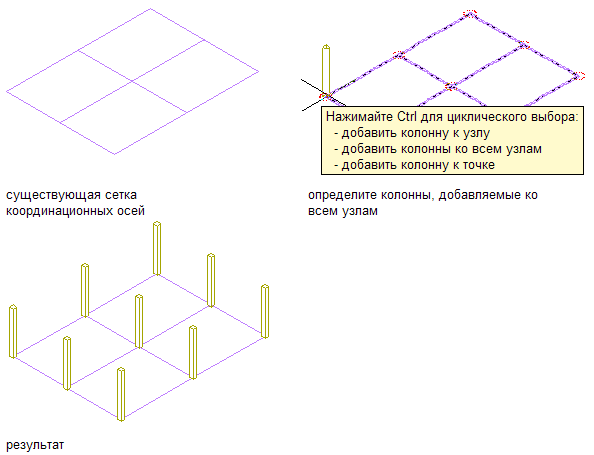

Добавление колонны во все узлы сетки колонн

Как сделать колонну в автокаде

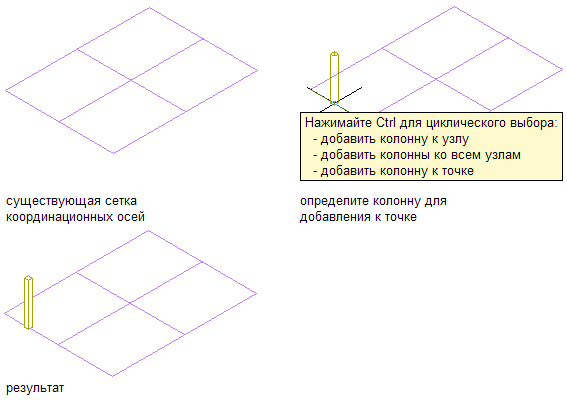

Добавление колонны в одну точку сетки колонн

(Если надо, прокрутите список, пока не найдете нужный инструмент.)

Если требуется.то.
разрешить использование колонны в качестве граничного объекта для пространств с ассоциативными связями,выберите «Да».
запретить использование колонны в качестве граничного объекта для пространств с ассоциативными связями,выберите «Нет».
использовать параметры ограничения из стиля колонны,выберите «По стилю».
Если.то.
геометрия колонны должна быть автоматически обрезана любыми другими несущими элементами, другими архитектурными объектами или линиями, с которыми она логически связана,выберите «Да».
следует запретить автоматическую обрезку геометрии колонны,выберите «Нет».
требуется использовать параметр обрезки из стиля колонны,выберите «По стилю».
Если требуется.то.
задать поворот колонны перед тем, как ее вставить,выберите «Нет» в ответ на «Указать поворот на экране», и введите значение параметра «Угол поворота».
задать поворот колонны после того, как вставите ее,выберите «Да» в ответ на «Указать поворот на экране» и задайте значение угла, как указано на этапе 12.

Выберите «Да» для параметра «Указать поворот на экране» и задайте угол поворота, как указано на этапе 10.

Если требуется.то.
расположить ось колонны вдоль центроида формы колонны,выберите для «Привязки» значение «Базовая линия».
расположить ось выдавливания колонны вдоль одного из девяти положений формы колонны,выберите для привязки одно из девяти положений.
Если требуется.то.
добавление колонны в соответствующий узел сетки,переместите курсор на узел (или около него) и щелкните кнопкой мыши. В узел, ближайший к положению курсора, добавляется колонна.
добавление колонны во все узлы сетки,нажмите клавишу CTRL и щелкните кнопкой мыши.
добавление колонны в соответствующую точку на или внутри сетки,дважды нажмите клавишу CTRL, переместите курсор в ту точку, куда надо вставить колонну, и щелкните кнопкой мыши. Если в качестве значения параметра «Указать поворот на экране» на палитре свойств было выбрано «Да», то движением курсора поверните колонну вокруг ее оси выдавливания в требуемое положение, после чего щелкните кнопкой мыши, или же введите значение для угла поворота и нажмите Enter.

Положительное значение соответствует повороту колонны против часовой стрелки вокруг оси выдавливания, если смотреть с конца (верх) в начало (низ).

Источник

AutoCAD Architecture

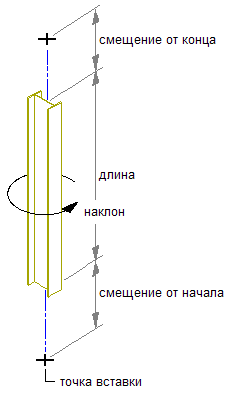

Эта процедура используется для добавления новой независимой колонны с заданными свойствами. Форма колонны определяется заданным в инструменте стилем. После того, как задана точка вставки колонны, ее форма вытягивается в положительном направлении вдоль текущей оси ПСК Z до высоты, заданной такими параметрами инструмента, как «Смещение от начала», «Смещение от конца» и «Логическая длина».

Как сделать колонну в автокаде

Создание независимой колонны

Дополнительно можно задать смещения колонны от ее начальной или конечной точки.

Как сделать колонну в автокаде

(Если надо, прокрутите список, пока не найдете нужный инструмент.)

Если требуется.то.
разрешить использование колонны в качестве граничного объекта для пространств с ассоциативными связями,выберите «Да».
запретить использование колонны в качестве граничного объекта для пространств с ассоциативными связями,выберите «Нет».
использовать параметры ограничения из стиля колонны,выберите «По стилю».
Если.то.
геометрия колонны должна быть автоматически обрезана любыми другими несущими элементами, другими архитектурными объектами или линиями, с которыми она логически связана,выберите «Да».
следует запретить автоматическую обрезку геометрии колонны,выберите «Нет».
требуется использовать параметр обрезки из стиля колонны,выберите «По стилю».
Если требуется.то.
задать поворот колонны перед тем, как ее вставить,выберите «Нет» в ответ на «Указать поворот на экране», и введите значение параметра «Угол поворота».
задать поворот колонны после того, как вставите ее,выберите «Да» в ответ на «Указать поворот на экране» и задайте значение угла, как указано на этапе 10.

Положительное значение означает поворот колонны против часовой стрелки вокруг ее оси выдавливания, если смотреть от ее конца (верха) к началу (низу).

Источник

AutoCAD Architecture

Аннотации марки сетки колонн используются для аннотирования сеток колонн на чертеже. Эти аннотации доступны с помощью инструментов на инструментальных палитрах и в Библиотеке компонентов. Марка сетки колонн является реальным инструментом с определёнными свойствами.

Как сделать колонну в автокаде

По умолчанию инструмент марки сетки колонн установлен аннотативным. Это означает, что аннотации, вставляемые с помощью этого инструмента, управляются аннотативным масштабом.

Инструмент марки сетки колонн основан на многовидовом блоке. Чтобы внести изменения в поведение аннотаций, необходимо изменить блок, на который осуществляется ссылка, в многовидовом блоке с помощью команды БЛОКРЕД.

Инструмент марки сетки колонн в стандартной американской версии AutoCAD Architecture toolset находится в следующих местах:

Можно настраивать следующие свойства инструментов марки сетки колонн.

Категория свойства/ИмяОписание
Общие/Ключ слояУказывается ключ для слоя, которому назначается марка сетки колонн. Чтобы внести изменения, щелкните текущее значение для получения доступа к таблице «Выбор ключа слоя». По умолчанию используется слой GRIDBUB.
Общие/Переопределения слояЗадается одно или несколько переопределений ключа слоя. Для получения доступа к электронной таблице «Выбор переопределений слоя» щелкните значок электронной таблицы.
Общие/ОбозначениеУказывается обозначение (в виде блока), которое необходимо использовать для марки сетки колонн.
Общие/Местоположение обозначенияМестоположение файла чертежа, содержащего указанное обозначение. Щелкните на «Свойстве» и с помощью опции «Обзор» в раскрывающемся списке определите местоположение файла и введите путь к нему. Если данное свойство не определено (—), то перечисляются только те блоки, которые находятся в файле текущего чертежа.

Источник
