Как сделать колпак на динамик
Фотоинструкция: замена пылезащитного колпачка у динамика
Данная инструкция — перевод статьи с блога AudioTweek «How to replace damaged speaker dust cups» с моими комментариями и дополнениями из своего опыта.
Итак, случилось непоправимое — замят пылезащитный колпачок у динамика. Эстетика акустики хромает, владелец расстроен.
Однако, это дело очень легко поправить в домашних условиях самостоятельно. Перед вами простая инструкция с фото, как заменить пылезащитный колпачок у динамика.
Для замены «пыльника» вам понадобятся:
1. Пациент
Имеем динамик с поврежденным пыльником.
Как можно вытянуть вмятый пылезащитный колпачок:
Если ничего не помогло, то остается снимать колпачок.
2. Отсоединение колпачка
Отрезаем колпачок по краю от динамика. Здесь очень важна ювелирная точность и аккуратность. Можно воспользоваться бритвой или скальпелем.
Еще один способ отсоединить пыльник — это использовать растворитель. Для этого необходимо в шприц с иглой набрать растворителя, затем промочить края колпачка и оставить на 15 минут. После этого колпачок должен легко отсоединиться.
3. Примерка нового колпачка
Берем новый колпачок и перед тем, как начать его приклеивать, обязательно убеждаемся, что он точно подходит по размеру.
Из чего еще можно сделать пылезащитный колпачок для динамика. Если нет возможности достать новый колпачок, то можно попытаться реанимировать старый, выгибая вмятины с другой стороны. Если колпачок тканевый, то можно его предварительно слегка смочить, чтобы он лучше поддавался. В свое время я использовал технику «Папье-маше»: на подходящий по диаметру шарик или мячик наклеивал маленькие кусочки газеты, смоченные в клейстере, давал высохнуть, затем полученную конструкцию промазывал ПВА. В конце оставалось только аккуратно обрезать края полученной сферы под посадочный размер и покрасить колпачок.
4. Подготовка к поклейке
Итак, начинается самое ответственное. Вы уже приготовили новый колпачок или восстановили старый. Для того, чтобы снова его не замять, нужно сделать следующее — обмотать вокруг пальца скотч (лучше малярный) липкой стороной наружу. Тем самым вы сможете прилепить новый пыльник к пальцу и не вмять его.
Затем нанесите небольшое количество клея по краям пыльника.
5. Поклейка
Теперь можно приступить к поклейке. Аккуратно одной рукой посадите пыльник на свое посадочное место, прижмите слегка второй рукой и отлепите палец со скотчем.
Затем прижмите небольшим (!) грузиком пыльник к динамику и оставьте высыхать. Однако, если пыльник не слишком жесткий, то лучше этого не делать, а слегка только придавить пальцем.
Сообщества › Автозвук › Блог › Сабвуфер из туалетной бумаги (Мятый колпак или доработка сабвуфера)

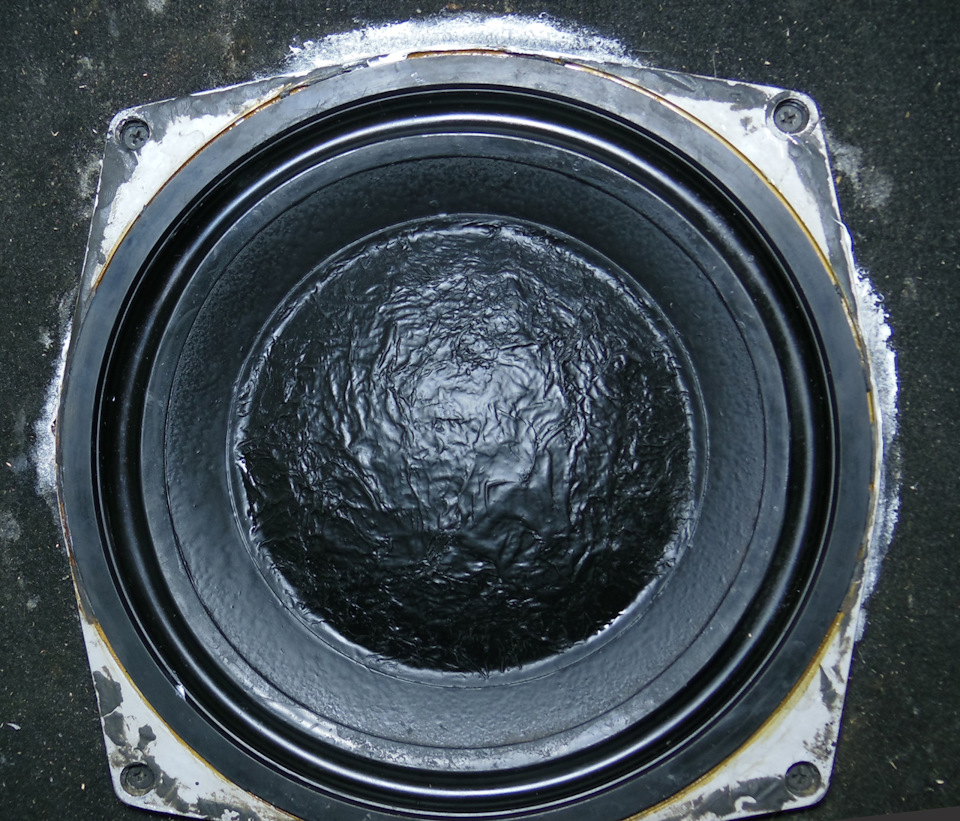

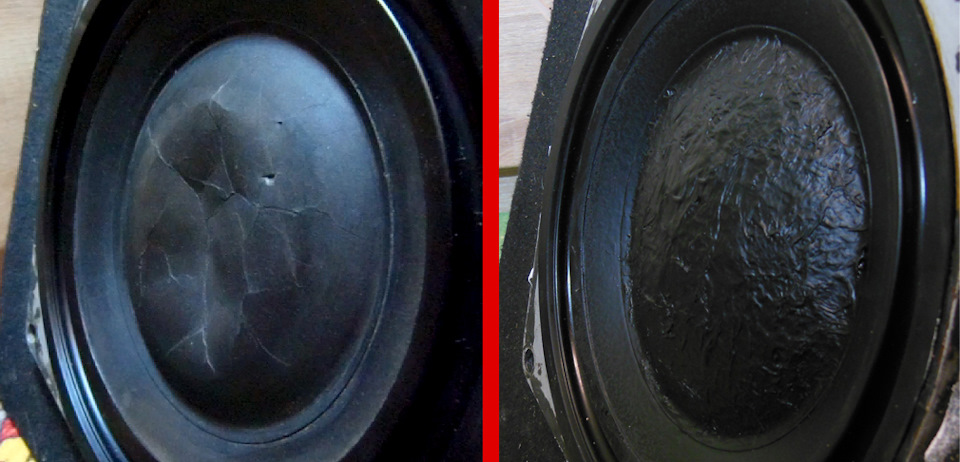

Добрый вечер! Коротко о бюджетном варианте реставрации замятых картонных колпаков. И небольшая история о том, как я пытался оптимизировать параметры саба в ЗЯ.

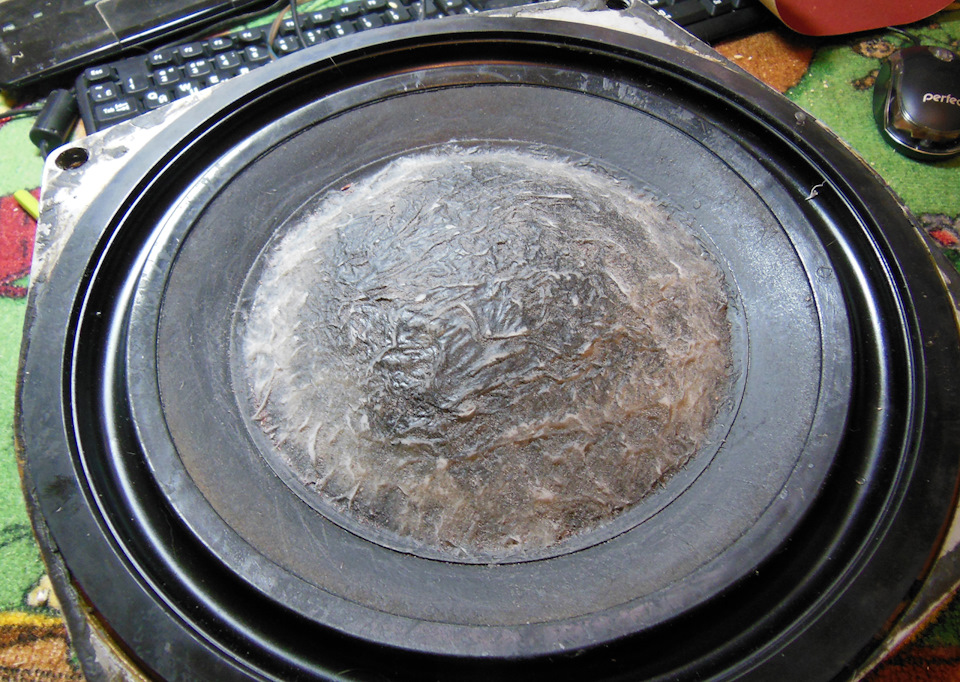

Продолжаю ковырять временный сабик. Так как временный он уже пол года как, то решил таки немного подправить его звучание.
А что ж в итоге?

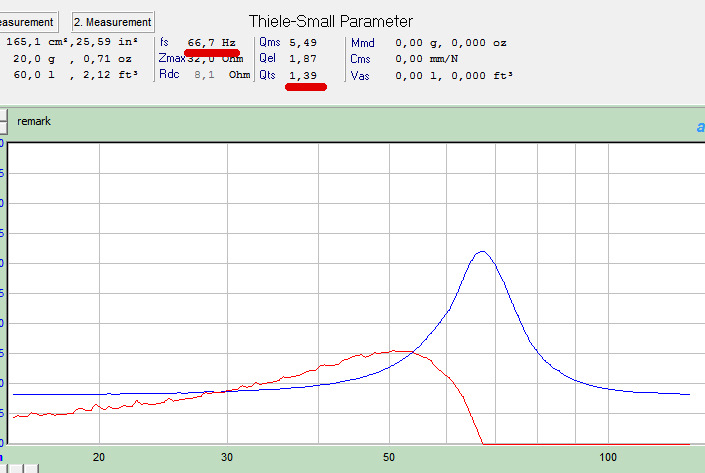

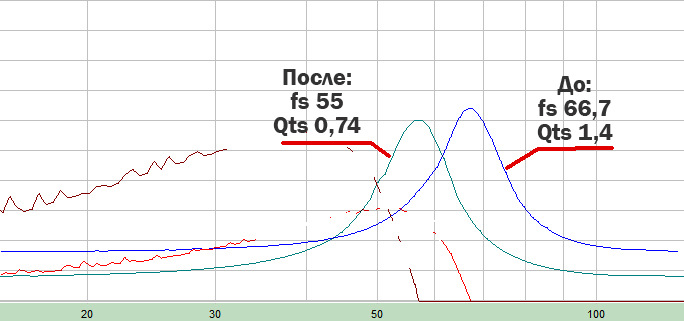

Вот замер ТС, 2 графика (до после):

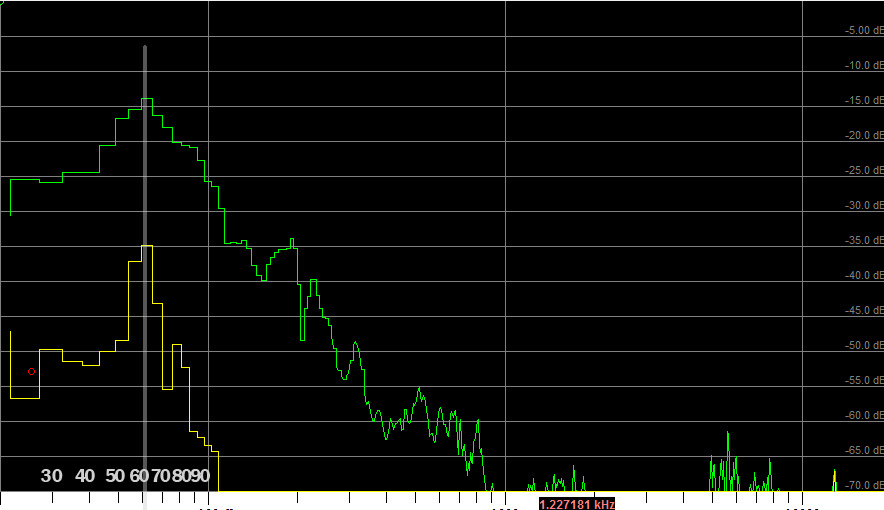

Вы знаете, очень уж мне нравится, когда теория совпадает с практикой:) Пик АЧХ совпадает с резонансом системы короб-динамик, спад в нижнюю сторону не такой сильный из-за передаточной функции салона, а выше и сам дин не хочет лезть, и фильтр на магнитоле режет сигнал. Все сходится!
Что же стало после переделок? Включил дома в полную полосу – саб стал играть заметно выше! Видимо, из-за повышенной жесткости у него получается забираться вверх. Но это нафиг не надо)))

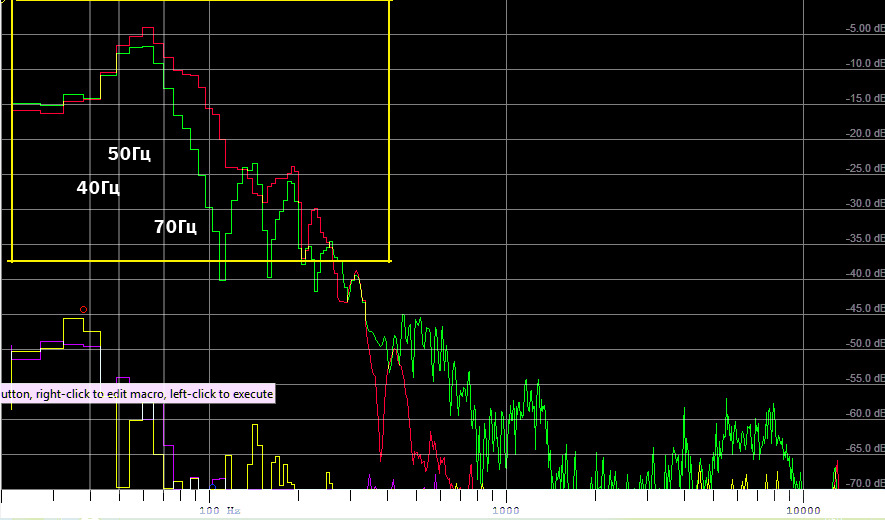

Загрузил сабик в багажник и на тех же настройках снял АЧХ. Вот наложение до/после (зеленый — после, красный — исходник)
По ощущениям — разница объективно есть, но не принципиальная. Опять же, ожидал бОльших изменений. Звук стал более мощным и… правильным что-ли) Сложно сказать, разница в ньюансах. Заметил бы я разницу при прослушке с разницей в день — я не уверен)))
Но в целом доволен переделкой. Все-таки этому дину нужен более объемный короб) А по-хорошему, его вообще не нужно использовать в виде авто-саба. ТС не самые подходящие и ход маловат. Лежит у меня хорошая 12шка, но все никак руки не дойдут сделать для нее хороший короб…
С наступающим!
Метки: колпак саба, сабвуфер
Комментарии 54
Ацкий секас)))… Купить новый колпак не проще?
75-ка хорошая вещь если его правильно приготовить и правильно применить. Естественно глухим сплщикам лучше пройти мимо.
А то что тут рассуждают про параметры динамиков, это типа «слышал звон, да не знаю где он»
На будущее — очень хорошо вытягивается пылесосом. А кривульки от бумаги вашей вносить будут искажения. Я например, вообще не парюсь этими замерами — главное, чтобы уху было приятно 🙂
Давно так не смеялся)))) Про кривульк прям сохранить надо, супер фраза)))
О, да так на здоровье! 😉
А если серьезно — диапазон саба 20-50Гц. Это волны многометровой длинны, если правильно помню — 50Гц что-то около 4,5 метров, тогда 25Гц — все 9 метров. И какое влияние на них могут оказать кривульки высотой меньше мм?
где б подвесы найти на такой дин… есть в гараже пара семьдесятпяток, требуют подвесов и колпаков. А за ручной труд плюс)
Я на сайте аудиомании подвесы на советские динамики видел
где б подвесы найти на такой дин… есть в гараже пара семьдесятпяток, требуют подвесов и колпаков. А за ручной труд плюс)
Ну, если без смеха, то классно. Получилось же!
Не трать времени — там вообще ничего не будет. Угробили 25гд26 — зажали Xmax и как только чего-то хочешь добиться от него — сразу упираемся в короткий ход. Это басовик для мониторчиков студийных, так просто музычку послушать на средней громкости.
ды мне и нужна просто подзвучка низов не более того, давление не нужно, просто есть усь 4 канальный от вас которого буду цеплять задние колонки, и Саб из 2х 35 тоже от него хочу и подключить, громко не слушаю, и по звуку мне кажется все равно интересней выйдет чем с одними колонками, Короб под Урал который лежит (я выиграл его) делать нет желания потому под него нужен хороший усь который будет стоить денег, ды и смысл мне от него если его потенциал я буду использовать на 25%
Это уже многими пройдено)) После определенного уровня громкости саба начинаются немного другие ощущения, когда к звуку добавляются тактильные ощущения. И это обычно затягивает, и хочется БОЛЬШЕ))) ГДНки — они как-бы показывают это, приоткрывают завесу, но полностью погрузиться в эту атмосферу не дают — хода у них нет.
И зачем делать короб под два недосаба, если есть специализированный динамик? Лучше сделать коробок под урал;) Как мне кажется
ты не читай всякие мурзилки, которые впаривают про необходимость «хороших усей». Да, безусловно, чем совершеннее схемотехника, тем приятнее и чётче будет звук, но, поверь, урал вполне будет играть и от имеющегося усилка! Собери пару оставшихся каналов в мост, подключи урал в ящике и этот конфиг 146% будет играть лучше 2х35ГДН от 2х каналов того же усилка!
усь у меня супра (почему это гавно, да просто друг подогнал за ненадобностью) по паспорту в мостовом режиме дает сомнительных 200 Вт при 4 ом. Как мне советовали на сдешнем форуме, этой голове в идеале либо хороший моноблок и в 1 ом подключать, либо 2х канальник который в мосту сможет дать 500w при 4 ом.
Хотя дело прошлое у товарища именно этот усь вполне здорова качал 12′ Иволгу с щелевым ФИ, причем подключен был даже не в мост а от 1 канала.
Наверно прислушаюсь к твоему совету собиру короб для Урала, а дальше видно будет, для начала полключу от этого уся, а дальше видно будет )
Это уже многими пройдено)) После определенного уровня громкости саба начинаются немного другие ощущения, когда к звуку добавляются тактильные ощущения. И это обычно затягивает, и хочется БОЛЬШЕ))) ГДНки — они как-бы показывают это, приоткрывают завесу, но полностью погрузиться в эту атмосферу не дают — хода у них нет.
И зачем делать короб под два недосаба, если есть специализированный динамик? Лучше сделать коробок под урал;) Как мне кажется
ды мне и нужна просто подзвучка низов не более того, давление не нужно, просто есть усь 4 канальный от вас которого буду цеплять задние колонки, и Саб из 2х 35 тоже от него хочу и подключить, громко не слушаю, и по звуку мне кажется все равно интересней выйдет чем с одними колонками, Короб под Урал который лежит (я выиграл его) делать нет желания потому под него нужен хороший усь который будет стоить денег, ды и смысл мне от него если его потенциал я буду использовать на 25%
Сделай короб для урала и подключи на него 2 канала усилителя мостом. Потом можно будет более мощный усилитель взять.
ды мне и нужна просто подзвучка низов не более того, давление не нужно, просто есть усь 4 канальный от вас которого буду цеплять задние колонки, и Саб из 2х 35 тоже от него хочу и подключить, громко не слушаю, и по звуку мне кажется все равно интересней выйдет чем с одними колонками, Короб под Урал который лежит (я выиграл его) делать нет желания потому под него нужен хороший усь который будет стоить денег, ды и смысл мне от него если его потенциал я буду использовать на 25%
а всё-равно фигня будет… Любой современный автодинамик переиграет эти 35ГДН запросто! Если мне память не изменяет, то у них чуйка 85 дБ… В прыжке они 50 Вт вполне держат, т.е. 17 дБ сверху. Т.к. их пара — это ещё 3 дБ, итого 85+17+3=105 дБ наиграет пара 35ГДН… Берём любой ширпотреб 6,5″… Там чуйка уже от 90 начинается, т.е. просто при равной мощности современный ширпотреб будет в чуть более чем 3… В ТРИ! раза громче играть. А т.к. заявляют номинал там от 60 Вт, то вполне можно пробовать и 100 Вт вливать. Итого получаем, что 6,5″ 2 головы наиграют в прыжке 90+20+3=113 дБ. 113-105=8 дБ разницы, а это почти в 6 раз мощнее. Что это значит на практике? Вваливая в саб на 2х35ГДН 2х50 Вт, придётся прикручивать громкость задних динамиков до 2х8 Вт… А если использовать потенциал задних динамиков на 25%, ну пусть даже от магнитолы 2х20 Вт, то просто даже для подзвучки нужно в 2х35ГДН вваливать как-то 2х120 Вт… Ладно ладно — расчёты все для открытого пространства, а у нас, всё-таки, автомобиль и у салона есть некая возможность на низах «давать усиление»… Можно понадеяться на этот момент, но всё-равно, 35ки будут усираться, а у остальных динамиков будет ещё достаточный запас.
Мятые колпачки
Да, вы угадали, сегодняшняя тема посвящена замятым защитным колпачкам динамиков на акустических системах. Тыкнули пальцем дети или случайно задели вы, кинулась пьяная кошка или колонки сами упали и вы не виноваты — итог один — моральная тяжесть от вида замятого колпачка. Мелочь, но какая неприятная, согласитесь.
Я не стану долго расказывать, как выправить колпачек, если это возможно, а сегодня, в век быстрого интернет, покажу на примере видео из сети ютуб, как вернуть лоск и огруглость поврежденного колпачка.
Итак первый пример — вытягиваем, точнее высасываем колпачок назад с помощью пылесоса. Сосем под углом с разных ракурсов пока не добьемся полной округлости.
В видео номер 2 злодей и вовсе сознательно замял пыльник и попытался вытянуть его скотчем, но не тут то было и на помощь снова пришел пылесос.
Пример номер 3 нам так же показывает, что против лома, точнее пылесоса, нет приема. Отсосет все.
Следующий дядя поступает очень оригинально, расплавляя конец пластиковой трубочки и прилепляя ее к матерчатому колпачку. Я сомневался, что у него что-то выйдет в итоге. Что-то вышло, но результат не важный — лучше не следовать его примеру.
Еще один популярный метод вытягивая колпачка — приклеенным скотчем. В отличие от героя ролика посоветовал бы использовать не такой скотч, как на видео, а более клейкий.
Автор следующего видео буквально высасывает колпачок через банку используя силу своих аудиофильных легких.
Следующий автор поступает более оригинально вытягивая колпачок обычной присоской.
На следующем видео дядя сперва прогревает колпачок горячим воздухом от паяльной станции, а потом — хоп — и пылесосом мгновенно вытягивает его форму.
Автор следующей методики мастырит адскую конструкцию из целлофанового пакета и обгрызанной ручки — после чего — «Вдыхай глубже бобер!»
Если уж и эти методы вам не помогут, то нужно переходить к более жесткой камасутре, отклеиванию колпачка и его замене на подобный. А самым адекватным методом и победителем нашего рейтинга становится пылесос.
4 Комментарии
Как сделать самодельный колпак для динамика из туалетной бумаги и клея ПВА#колпак на сабвуфер
Показать панель управления
Комментарии • 40
В следующий раз я попробую по этой же технологии сделать подвес для динамика и попробую собрать самодельный динамик на старой отечественной корзине!
Спасибо,у меня советский дин есть без колпака
Спасибо! Очень хорошее видео! Подробно и доступно. Хорошая дикция и даже ножницЫ почему-то не раздражают)))) Молодец!!
@Александр Калинин Я хочу сделать динамик с корзиной из досок, ну также как это делает *Михаил Вело Саба*
@Горячий Паяльник Я его смотрел. Отлично! Можно замерить параметры Тиля-Смола и сделать картонную акустику. С расчётами могу помочь)
@Александр Калинин Ага.
Есть ещё видео *самодельный динамик* который сделан из бумаги и картона, там как раз все мои *туалетно-бумажные* разработки реализованы😉
@Горячий Паяльник Отнеситесь к этому с юмором и не реагируйте на грубых людей. У Вас очень толковое видео получилось.
Да блин вы что все прикопались к этим ножницам🤷♂️.
Как Михаил Вело Саба это ты увидел видео? 😅😅😅
Для НЧ само то, хотя и для ширика тоже подойдёт😉
Только если клей слишком густой, его лучше разбадяжить водой!
Хороший метод, но русский язык учи))
Как раз то что мне нужно. Подпись
не ножницАми, а нОжницами, купи орфографический словарь и не коверкай РУССКИЙ язык.
Тогда скажи мне, как пишется слово: *бесстрашный, или безстрашный?!*
@Горячий Паяльник Так и есть. Алюминиевый пупок хорош для условий перегрузки.
Но мой колпак по материалам всётаки ближе к традиционному😉
Доработка 10 ГДШ-1-4. Замена колпачка на пулю
Широкополосная динамическая головка 10 ГДШ-1-4 имеет не плохое звучание. Среди новичков пользуется большой популярностью в виду простоты сборки АС. В этой статье я хочу поделиться опытом доработки данной модели.
Родная АЧХ 10 ГДШ с рупором в корпусе.
Было решено использовать этот динамик в качестве среднечастотного звена в 25 АС-027 (или в качестве мидбаса в 2-х полосной АС), но его неравномерность на высоких частотах никуда не годится в качестве СЧ-динамика. Зарезать фильтром высокие частоты тоже не получится. Поэтому я убрал родной рупор с колпачком (они образуют единое целое), аккуратно срезав его ножницами и лезвием. Замена подвесов на новые пеновые – процедура стандартная. Дополнительно оклеил корзину ватой. Так же хорошо будет приклеить ПАС на окна корзины.
Груз делает равномерный прижим на приклеиваемый подвес.
Сначала динамики играли без колпачка. Высоких частот и так явно было мало даже на слух. Затем я вклеил колпачки, диафрагма от разобранных 10 ГДВ-2-16.
Излучатель от 10 ГДВ
Вклеенный излучатель от 10 ГДВ с 10 ГДШ
Ребра корзины окутаны ватой
Но это мне показалось не серьезным. Появился измерительный микрофон, проводить такие эксперименты стало интереснее, теперь можно увидеть, что получается в итоге.
Следующим шагом стала замена колпачка на пулю, которая также клеится на сам диффузор. Чертеж примерно показан на рисунке. У меня не было каких то конкретных чертежей.
Пуля вклеена в 10 ГДШ
Пуля сделана из капроновых колгот, которые были надеты на обычную лампочку 40 Вт (в качестве задающей формы), а поверх покрыта эпоксидной смолой. Предварительно лампочка была смазана вазелином, иначе эпоксидная смола просачивается и все прилипает. В итоге получился очень даже не плохой колпачок, с которым динамик получил АЧХ с плавным спадом. После приклеивания все было покрыто черной канцелярской тушью.
АЧХ 10 ГДШ без фильтра с пулей
АЧХ с фильтром с пулей
Автор: LDS, специально для сайта ldsound.ru
