Как сделать комнату вентилируемой
Как сделать вентиляцию приточную, вытяжную
Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.
Определение и серьезность проблемы
Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.
Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим
Чтобы вы поняли, насколько это серьезно
По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.
Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:
Уровень углекислого газа влияет на самочувствие
Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.
Наглядный пример
Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.
Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.
График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми
Информация для пояснения графика:
Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.
Принцип работы вентиляции дома и квартиры
Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.
Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.
Надо учитывать, что теплый, отработанный воздух стремиться вверх
Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.
Проблемы притока
Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:
Один из вариантов организации притока свежего воздуха — клапан в стене
Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.
Вытяжная вентиляция
Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

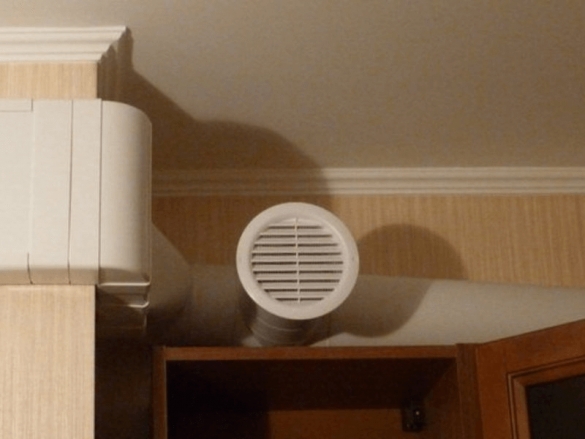

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха
В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.
В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.
Материал для воздуховодов
Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.
Пластиковые воздуховоды бывают круглыми или прямоугольными
Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.
Дополнительные устройства
Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.
Обратные клапана — простое устройство
В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.
Естественная или принудительная
Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

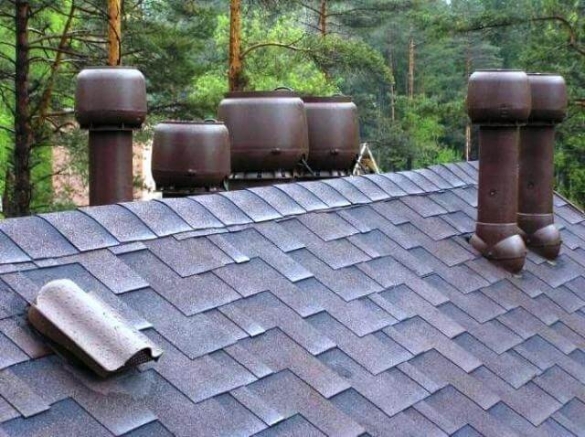

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.
Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа
В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».
Схемы вентиляции частного дома и квартиры

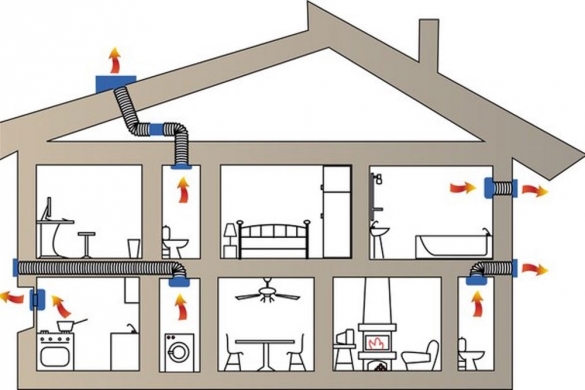

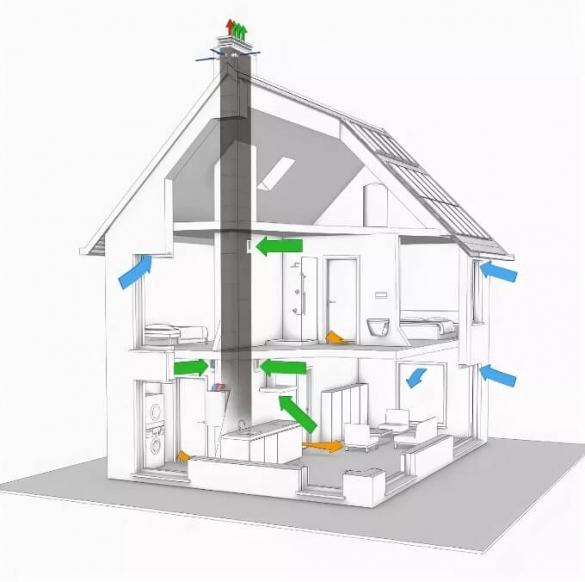

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.
Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

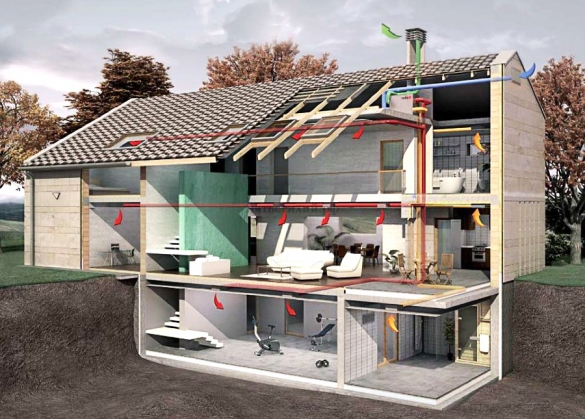

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.
При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование
При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.
Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная
Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.
Вентиляция своими руками: план действий
Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.
Подготовительные работы
Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.
Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.
Расчеты параметров и деталировка
Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.
Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
Монтаж и настройка
«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.
Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.
Такие отверстия на фасаде оставляют приточные клапана/рекуператоры
Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.
Другие решения

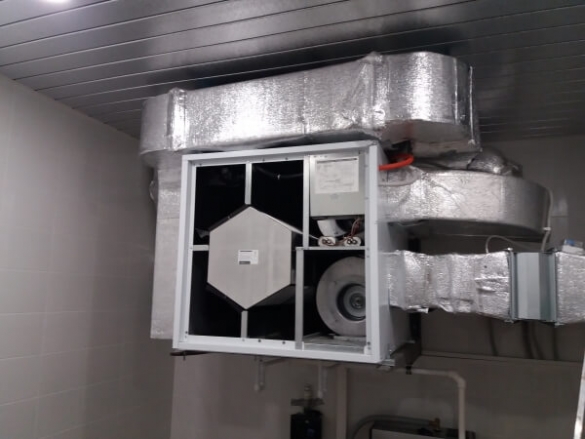

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.
Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его
Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.
Особенности вентиляции во влажных помещениях
Современный дом немыслим без эффективной системы вентиляции.
Ведь от качества воздуха и скорости воздухообмена зависит самочувствие человека и уровень комфорта в доме или квартире.
Из статьи «Система вентиляции частного дома в вопросах и ответах» читатели FORUMHOUSE могут узнать об основных нюансах, которые необходимо учесть при проектировании системы в коттедже.
Продолжаем начатую тему и расскажем об особенностях вентиляции влажных помещений.
Из нашего материала вы узнаете:
Для чего нужна система вентиляции во влажном помещении?
Прежде чем перейти к особенностям устройства, нужно понять, для чего вообще нужна вентиляция в доме. Рассмотрим следующий пример: в среднем, взрослый человек проводит в доме от 10 до 15 часов в день. За это время он вдыхает до 20 тыс. литров воздуха. Если в помещении нет постоянного воздухообмена и притока свежего воздуха, то это негативно отразится на самочувствии всех членов семьи.
Вентиляция необходима для создания комфортного микроклимата в доме.
Микроклимат в помещениях зависит от следующих параметров:
По российским нормам, весь объём воздуха в доме должен полностью обновляться за 1 час.
Основная задача вентиляции – поддержание чистоты воздуха в замкнутом помещении путём одновременного притока более чистого наружного и удаления наружу более грязного внутреннего.
Во влажных помещениях – бассейне, зимнем саду, постирочной, бане и т.д. при стирке, приёме ванной или посещении парной образуется избыточное количество водяных паров.
Эти пары дополнительно увеличивают концентрацию влаги, которая содержится в воздухе, циркулирующем по дому.
Если ее вовремя не отвести, то можно столкнуться с рядом неприятных явлений, например, повышенной влажностью, сыростью, плесенью и отсыреванием элементов интерьера, особенно во влажных помещениях.
Т.к. водяные пары имеют свойство постепенно накапливаться в предметах и ограждающих конструкциях, то избыток влаги со временем приводит к разрушению строительных конструкций. Кроме этого, повышенная влажность в доме негативно отражается на самочувствии людей.
Решить проблему избыточной влажности в «мокрых» помещениях помогает устройство системы вентиляции, которая:
При расчёте системы вентиляции влажных помещений следует создать отрицательный дисбаланс, при котором вытяжной поток будет преобладать над притоком.
Благодаря этому исключается перетекание неприятных запахов в жилые комнаты. Для работы вытяжной системы необходимо обеспечить переток воздуха из смежных помещений. Для этого предусматриваются щели под дверями санузлов или переточные решётки. При этом скорость воздуха не должна превышать 0.3 м/с, чтобы исключить неприятные ощущения сквозняка у человека, посещающего санузел.

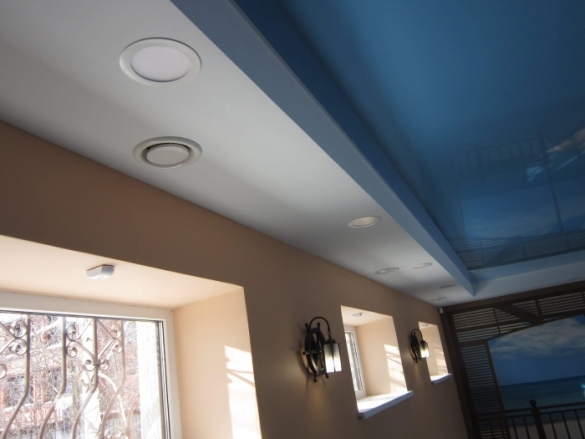

Если в доме построен бассейн, то систему вентиляции необходимо спроектировать так, чтобы струи воздуха не попадали прямо на поверхность воды, т.к. это может увеличить скорость испарения воды и повысить влажность в помещении.
Особенности системы вентиляции во влажных помещениях
Эффективность вентиляции во влажных помещениях во многом зависит от того, как организован воздухообмен в доме. Для этого нужно определиться со способом вентиляции и выбрать соответствующее оборудование.
Система вентиляции состоит из двух обязательных частей – устройств, обеспечивающих приток наружного воздуха и удаление грязного.
Всё вентиляционное оборудование выбирается, исходя из производительности, шума при работе, потребляемой мощности и т.д. – в соответствии с характеристиками помещения и согласно нормативов.
Продумывать систему вентиляции необходимо ещё на стадии проектирования дома. Если этого не сделать, то впоследствии, при монтаже системы вентиляции придётся переделывать и перестраивать уже готовые и отделанные помещения, что приведёт к дополнительным затратам.
При размещении влажных помещений на разных этажах дома, в целях упрощения проектирования вентиляции, лучше всего их сгруппировать в непосредственной близости от центральной вытяжной вентиляционной шахты. А в случае реконструкции и перепланировки помещений не следует переносить уже построенные санузлы.
Кроме этого необходимо выбрать способ вентиляции.
Вентиляция может быть:
1. Принудительная – воздухообмен происходит за счёт использования механического оборудования, например, вентиляторов. В доме, оборудованном вентиляцией с механическим побуждением, приточный воздух поступает от вентиляционной установки. Подготовленный воздух проходит через систему фильтрации и нагревается до комфортной температуры, а его удаление происходит с помощью вытяжных вентиляторов.
2. Естественная – воздухообмен происходит без использования механического оборудования. Движение воздухопотока обусловливается разностью температуры и давления воздуха внутри помещения и за его пределами. В доме, оборудованном системой вентиляции с естественным побуждением, поступление приточного воздуха происходит через регулируемые открывающиеся элементы: окна, форточки, фрамуги, щели или встроенные в наружные стены клапаны. А удаление воздуха происходит через вертикальные вентиляционные каналы с выходом на кровлю.
Оба способа имеют свои плюсы и минусы.
К недостаткам естественной вентиляции влажных помещений следует отнести то, что она плохо согласуется с современными требованиями энергосбережения.
Современные нормы воздухопроницания окон и дверей обеспечивают повышенную герметичность, но при этом значительно ухудшается воздухопоток. Расчётным для естественной вентиляции является режим открытых форточек при температуре наружного воздуха +5°C и безветренной погоде. При понижении температуры наружного воздуха тяга увеличивается, в то время как в жаркую погоду только воздействие ветра может обеспечить требуемый воздухообмен.
Естественная вентиляция возникает из-за перепада давления на входе и выходе вентиляционной системы. Вход – это вытяжной клапан. Выход – это верх вентиляционной трубы. Также на эффективность работы естественной вентиляции влияние оказывает разница между температурой воздуха вне и внутри помещения.
Кроме этого, в системе естественной вентиляции возможно такое явление как «опрокидывание тяги», когда, вместо удаления грязного воздуха на улицу, всё происходит с точностью до наоборот: уличный воздух поступает в санузел, а грязный – распространяется по смежным помещениям. Помимо этого, ограничение на эффективность работы естественной вентиляции накладывает и высота здания. Например, в двухэтажном доме сила тяги при естественной системе на первом этаже выше, чем на втором.
Если вернуться к вопросу энергосбережения, то наиболее эффективна работа вентиляции с переменным расходом воздуха с помощью вентиляторов.
Кроме этого, современная, правильно спроектированная и смонтированная система вентиляции может стать одним из ключевых элементов энергоэффективного дома. Для этого систему вентиляции оснащают рекуператором воздуха, благодаря чему уменьшаются энергопотери и сокращаются затраты на отопление.
Особенности монтажа и устройства системы вентиляции во влажных помещениях

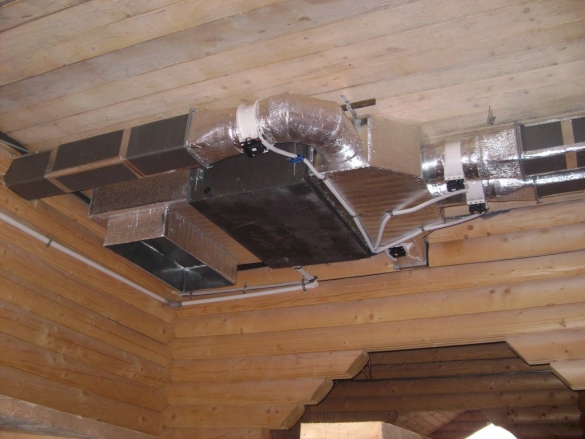

Правильный выбор и монтаж оборудования – залог успешной работы системы вентиляции. Система механической вентиляции влажных помещений включает в себя следующее оборудование:
При монтаже системы вентиляции во влажном помещении необходимо выдерживать расстояния между воздухозаборными решётками приточной вентиляции и выбросными решётками системы вытяжной вентиляции.
Также следует заранее предусмотреть сервисные люки для дальнейшего обслуживания системы.
Монтаж воздуховодов ведётся без прогибов, в которых в дальнейшем может скопиться влага. По всей длине воздуховодов все стыки и соединения хорошо уплотняться.

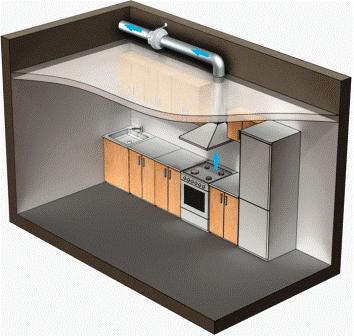

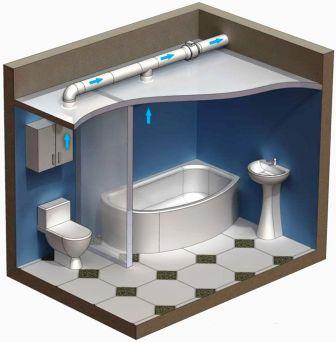

Следует запомнить, что нельзя объединять воздуховод на кухне с воздуховодом ванной комнаты и систему вентиляции с канализационным стояком. Иначе по всему дому распространятся неприятные запахи.
Основные требования для воздуховодов влажных помещений: находясь во влажном состоянии, со временем они не должны терять прочность, целостность и герметичность и должны отличаться стойкостью к коррозии. Воздуховоды не должны иметь отверстий, за исключением тех, которые нужны для нормальной работы и технического обслуживания.

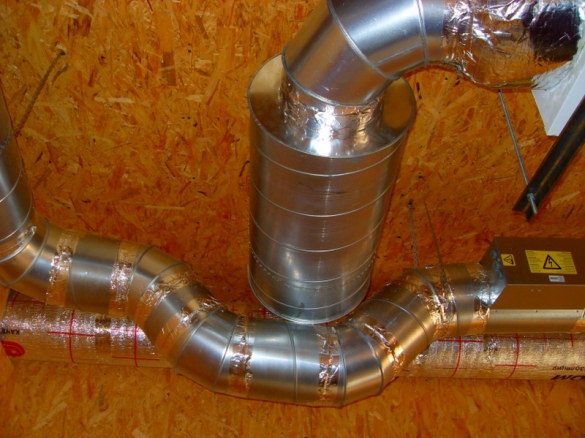

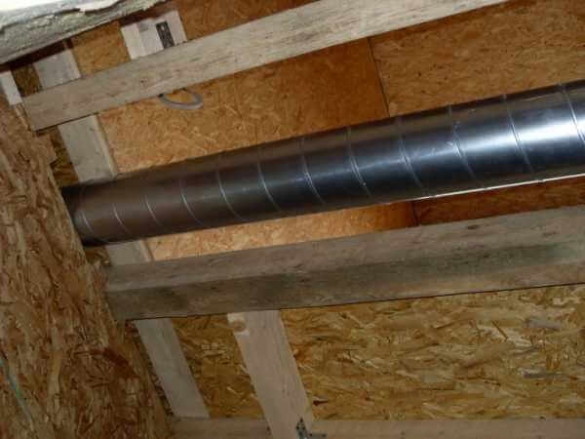

На мой взгляд, самый оптимальный вариант воздуховода – это спирально-навивные оцинкованные воздуховоды.
Среди их преимуществ можно выделить:
А вот гофрированный воздуховод лучше использовать только при стыковании в сложных и неудобных местах, проходке поворотов и т.д., поскольку гофра сильно шумит, оказывает большее сопротивление воздушному потоку и собирает много пыли и грязи.
Разводка вентиляционных каналов по помещениям осуществляется в строгом соответствии с проектом системы вентиляции.

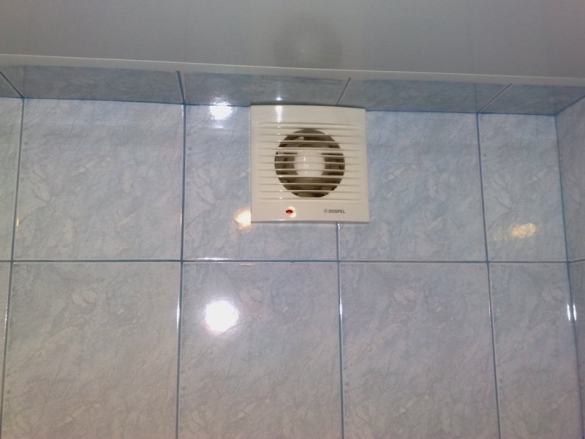

Кроме этого необходимо подобрать качественные вентиляторы. Вентиляторы бывают:
Вентилятор подбирается для конкретной системы с помощью аэродинамического расчёта и с учётом технологических особенностей и требований к уровню шума.
Установку вентиляторов следует выполнять, обеспечивая нормативные уровни шумов в жилых помещениях.
Если нет возможности расположить вентилятор в таких местах, где он не создаст шумовых помех, следует предусмотреть установку гибких вставок, шумоглушителей, установить вентилятор в шумозащищённый корпус или использовать шумоизолированные воздуховоды. При подборе вентилятора нужно обратить внимание не только на расход воздуха и уровень энергопотребления, но и на создаваемый им воздушный напор (статическое давление потока), от которого зависит производительность системы вентиляции.

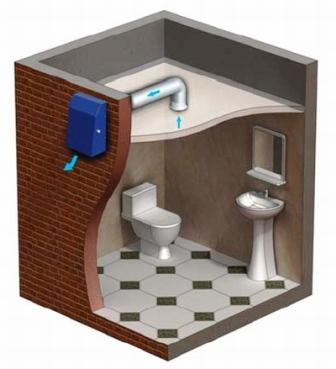

О том, как смонтировать вентиляцию в санузле, пользователи FORUMHOUSE могут узнать в этой теме. Ликбез по системам вентиляции находится тут. Здесь ведётся обсуждение выбора материала для воздуховодов. Вопросы по устройству системы вентиляция в частном доме можно задать в этой теме. Здесь рассказывается о вентиляции канализации.
Ответ на вопрос – для чего нужен комнатный рекуператор? – можно узнать, кликнув по этой ссылке.
Как за несколько минут оснастить пластиковое окно вентиляционным клапаном, показывается в этом видеосюжете.
А посмотрев это видео, вы увидите, как система вентиляции может не только обеспечить дом свежим воздухом, но и сэкономить средства.
