Представляю на суд общественности своё старое рукожопие рукоделие) Станочек был «изготовлен» примерно 2 года назад, но выложить решил только сейчас.

Как сделать компактный многофункциональный станок

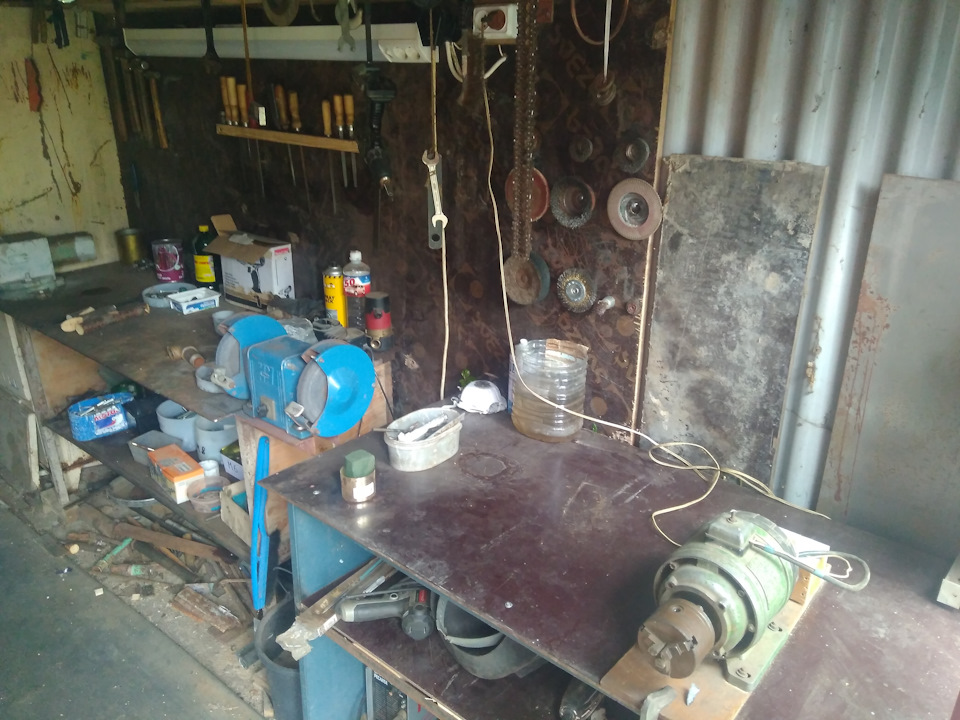

В очередном походе по металлоприёмкам нашёл вот такой вот замечательный мотор.

Как сделать компактный многофункциональный станок

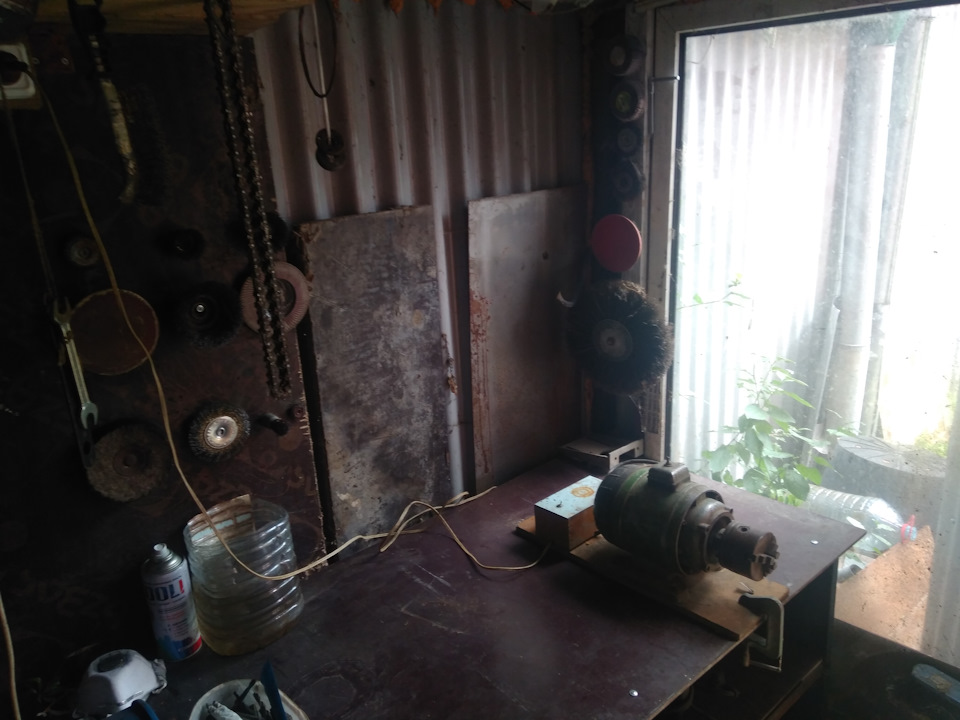

Был уже на основании, подключен через 2 конденсатора. На валу сваркой была присрата какая то убогая план шайба. Уже дома включил моторчик и на ходу срезал её с помощью УШМ. Сам двигатель был живой и очень бодро вращался. Забрал за 800 рублей.

Как сделать компактный многофункциональный станок

В качестве ключа был куплен вороток 1/4 дюйма Force и средний удлинитель. Сточил квадрат на

1мм и получился ключ не хуже заводского.

Как сделать компактный многофункциональный станок

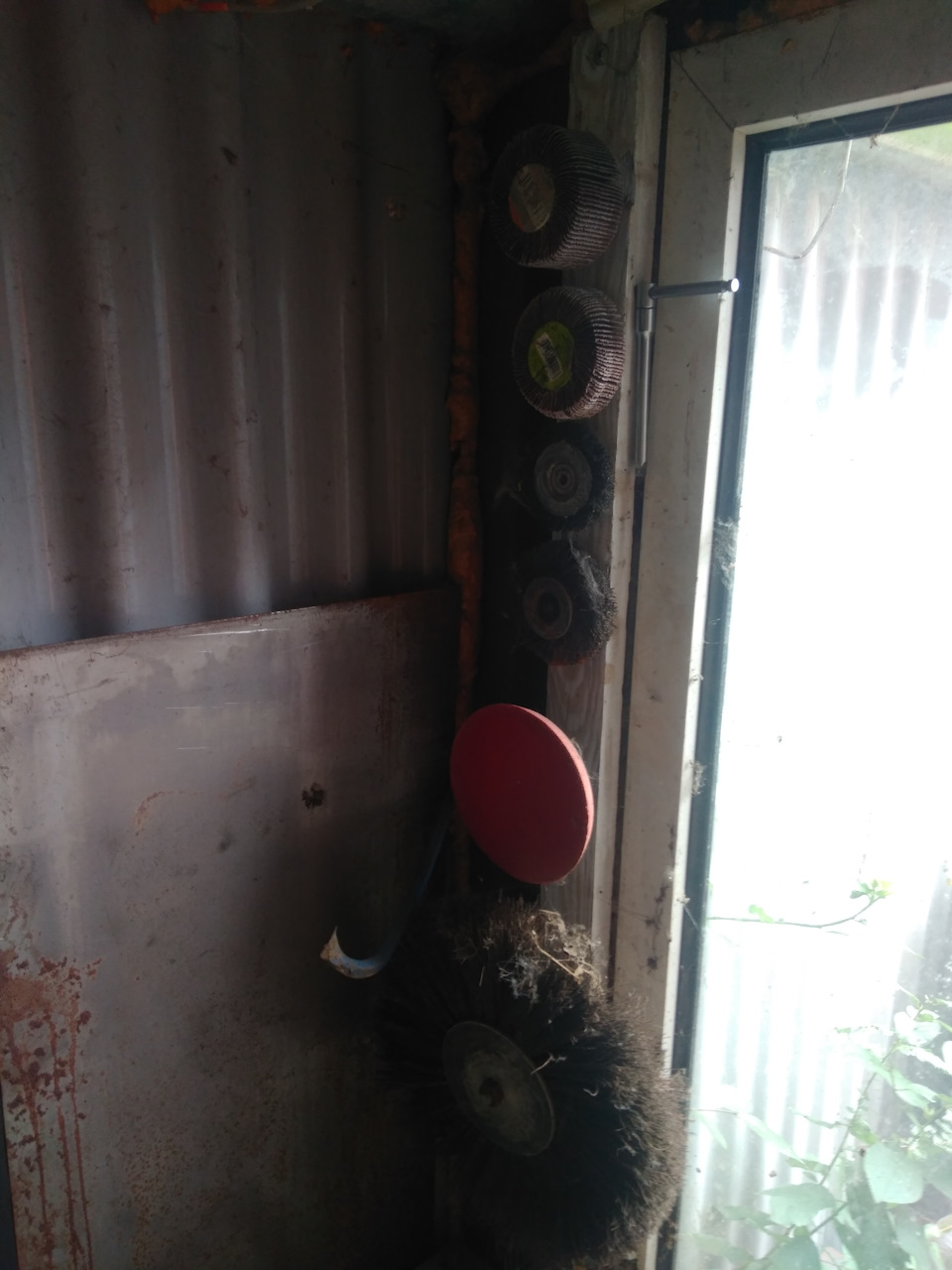

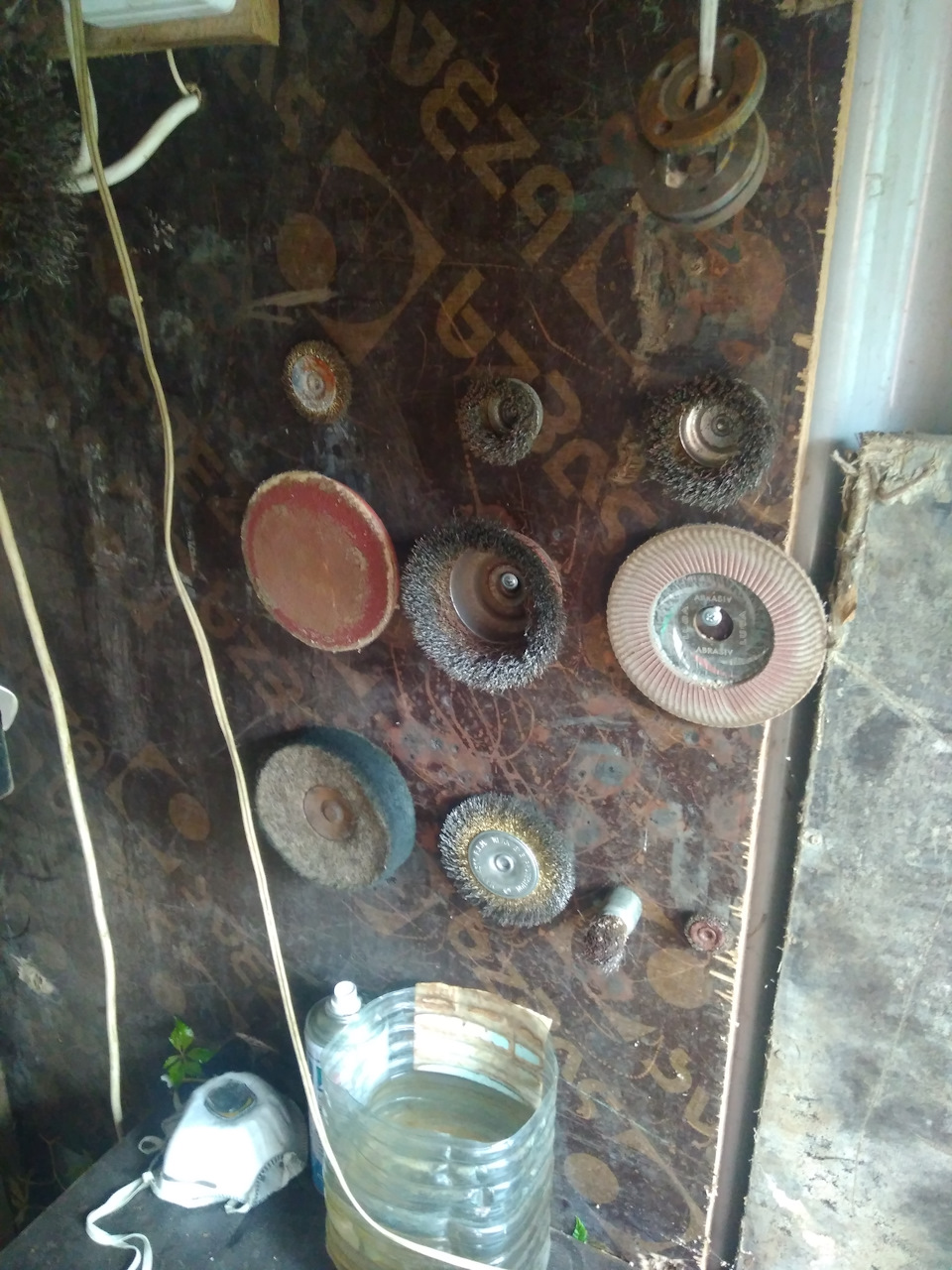

Возможностей применения сего станка море! Вот 2 небольших стенда с приспособлениями для него

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Комментарии 25

Как сделать компактный многофункциональный станок

Патрон уже еле дышит или мне кажется?

Как сделать компактный многофункциональный станок

не, вид просто такой неприглядный) я 2 года назад его разобрал, смыл ржавчину, обслужил и покрасил. но краска была гуано и без грунта. частью облезла, частью расцарапалась. вот и выглядит теперь так стрёмно

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

можно конечно сделать, но он мне в настоящий момент без надобности. в текущем виде устраивает практически полностью.
а что бы этот станочек переработать в токарный по дереву ещё минимально необходима регулировка оборотов

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

ну да, можно сделать и доработать как только разум позволит. вот к этому станочку думаю приспособить 2 П-образные дуги в качестве упоров и можно будет использовать в качестве полноценного тарельчато-шлифовального станка

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Тут ценно не название, а неожиданное совмещение двух, в общем-то не нужных железок, в весьма полезную приспособу для гаража.

Как сделать компактный многофункциональный станок

Без вопросов. Но финансовые влияния плюс временные сводят на нет годноту, есть готовые решения в ту же цену. Про экономию времени умолчу. Поделка ради поделки. Хоть и полезная.

Как сделать компактный многофункциональный станок

Ну что могу сказать?! — есть менеджеры, а есть инженеры.
Первых валом, а вторых ещё надо поискать — поэтому так и живём…

Как сделать компактный многофункциональный станок

Без вопросов. Но финансовые влияния плюс временные сводят на нет годноту, есть готовые решения в ту же цену. Про экономию времени умолчу. Поделка ради поделки. Хоть и полезная.

мдэ? а можно ссылочку на такое готовое решение? что б прям универсальный, быстросъёмный. и шлифовальный и полировочный и тарельчато-шлифовальный? и за 2 000 рублей сразу

Как сделать компактный многофункциональный станок

Любой шлифстанок. У вас на фото такой есть.

Как сделать компактный многофункциональный станок

резюмируя вышесказанное: моя поделка по соотношению цена/качество/универсальность и удобство в работе не может сравниться с готовыми заводскими решениями. по соотношению цены и трудозатратам не в пользу заводских изделий. и нет, мой станочек не может конкурировать с заводскими наждаками при работе с точильным камнем или алмазной чашкой, но он и не для того приспособлен. на это прямо указывает наличие 1,4 киловатного трёхфазного наждака в кадре и второго, 500 ваттного однофазного наждака в гараже. вон он на фото на заднем плане виднеется

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

смотрите 3 фото. Планшайба на патроне. В её основании просверлено отверстие, нарезана резьба и болтом фиксируется на валу. На самом вале сверлом сделал углубление

1,5 мм что бы конец болта фиксировался на валу и не давал патрону проворачиваться

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

так и у меня так же было. у токаря заказал планшайбу. мне осталось только сделать зенку на валу и собрать всё в кучу

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Источник

Многофункциональный стол 3 в 1 циркулярная пила, фрезер, лобзик

Как сделать компактный многофункциональный станок

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать многофункциональный стол 3 в 1 где есть циркулярная пила, фрезер и лобзик, а так же встроена система пылеудаления и фильтр-циклон. Стол очень удобен при эксплуатации, а главное его достоинство в том, что он очень бюджетный по сравнению с профессиональными столами и станками цена за которые запредельно велика для простого мастера или просто начинающего любителя столярного дела.

Данный стол полностью собран из толстостенной фанеры 12 мм, проект был заблаговременно составлен на компьютере в 3D программе, а в жизнь его воплотила хрупкая девушка, да именно девочка с прямыми руками.

Стол получился довольно дешевый в изготовление, потому как у мастерицы все необходимое имелось в наличии, а именно фанера, дисковая отрезная пила, фрезер, лобзик, весь инструмент можно быстро поставить и так же снять и работать им в ручном режиме, что довольно удобно.

Подключение к электросети тоже сделано так чтобы не разбирать инструмент и не вносить изменений в конструкцию, кнопка пуска нажата в рабочем положении и застопорена пластиковым хомутиком, а вилка включена в розетку на которую идет отдельный выключатель расположенный под столешницей в удобном положение для нажатия (вкл-выкл) во время работы.

К каждому электроинструменту подсоединена гофрированная пластиковая трубка для удаления пыли подключенная с другого конца к фильтру-циклону пылесоса.

И так, давайте рассмотрим, что конкретно понадобиться для сборки данного стола.

1. толстостенная фанера
2. электролобзик
3. дисковая отрезная пила
4. фрезер
5. саморезы по дереву
6. краска
7. морилка
8. колесики 4 шт
9. болт
10. гайка
11. гофрированный шланг
12. электропроводка
13. пластиковые хомутики
14. розетка 3 шт
15. коробка-распределитель
16. вилка
17. фильтр-циклон

1. дисковая отрезная пила
2. шуруповерт
3. дрель
4. рулетка
5. линейка
6. уголок
7. струбцина
8. отвертка
9. бутылочка с клеем
10. кисть
11. валик

Пошаговая инструкция по созданию многофункционального стола 3 в 1 своими руками.

Работа проведена довольно сложная и кропотливая, но стоящая таких усилий, потому как станок очень бюджетный и полезный при ведение столярных работ в мастерской. Автор предоставил нам на рассмотрение подробное видео в котором показаны все основные моменты и тонкости при создание стола. Давайте посмотрим.

Первым делом автор сделал разметку на листах фанеры и выпилил заготовки.

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок
Как сделать компактный многофункциональный станок

Станок отлично работает и показал себя с положительной стороны. Как видите такого рода стол можно собрать самостоятельно, без каких либо дополнительных инструкций и чертежей, все довольно просто и понятно. Собрала стол хрупкая девушка, а это достойно уважения. Молодец и Умница!

Так что берите пример и быстро за дело! Дерзайте друзья;)

На этом все, всем спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Источник

Видео мастер-класс: как сделать компактный универсальный станок из гравёра

Как сделать компактный многофункциональный станок

Этот станочек отлично разгрузил по работе с ручной мелочевкой, теперь всё намного быстрее делается 🙂

Для того чтобы из гравёра сделать универсальный станочек, понадобится:

— доска сосновая 195*415*20 мм;

— брусок (ель, сосна) 160*40*30 мм;

— 2 уголка аллюминиевых 20*20 мм длиной 140 мм;

— уголок стальной 40*40 мм длина 55 мм;

— уголок стальной 40*15 мм длини 55 мм;

— 10 шурупов маленьких длина 15 мм;

— 2 шурупа средних длина 30 мм;

— хомуты (стяжки) пластиковые из бутылки — 3 шт.;

— резина от велосипедной камеры.

Повторить подобный станочек сможет даже подросток, было бы желание.

Смотрите видео по самодельному станку и задавайте вопросы, советы тоже принимаются 🙂

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Отличная идея, спасибо! Мне нравится, что он съемный, можно и руками и стационарно, у меня Дремель.

Как сделать компактный многофункциональный станок

Пожалуйста!Рад, что идея понравилась, меня этот станочек очень сильно выручает.

Как сделать компактный многофункциональный станок

Cергей, спасибо за МК! Как раз приобрела бормашину недавно. Для меня очень ценная информация!Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Как сделать компактный многофункциональный станок

Тааак, Сергей, я Вас счас буду потрошить немножко! В целях добытия информации и обсуждения некоторых туманных идеек, дабы прояснить, оставаться им в тумане или обрести ясность. Можно?

Как сделать компактный многофункциональный станок

Потрошить не надо, ливер пока еще самому нужен))

Спрашивайте, что Вас по этой теме интересеует.

Как сделать компактный многофункциональный станок

Да жизненно важный ливер я оставляю обычно)))

Итак. 1) Как Вы на стандартные граверовские держалки ставите круги циркулярки? У них же отверстие больше. Я вот себе всю голову сломала..

Разбирая на запчасти старый кассовый аппарат, в моторчике нашла вот такую прелесть.

Как сделать компактный многофункциональный станок

Пластик режет просто прекрасно, а вот с деревом сложнее, подозреваю, что нужно зубья отломать через один, по Вашему совету. Но! Как справится с креплением на держалку?!

Как сделать компактный многофункциональный станок

Посадила диск на болт подходящего размера. Думаю, надо его на другой конец болта приспособить, а головку отрезать. Тогда не станет откручиваться, но! Болт такого размера не лезет ни в одну головку гравера!((( Только в дрель, а самая шустрая дрель в моём доме не имеет скорости в 30 тысяч оборотов.

Как сделать компактный многофункциональный станок

Я обтачивала хвост болта как могла, но естесственно, не будучи токарем и не имея токарного станка, соблюсти центровку мне не удалось, и насадку стало несщадно бить, портя материал..

2) Очень понравилась ваша идея насчет креплене гравера. А вот если сделать над гравером ещё один столик с прорезью для циркулярки, что бы по столику вести листовой материал? А? Вот как бы продумать и что б сам гравер снимался шустрее.. и столик над ним ставился в секунды.
