Как самостоятельно векторизовать чертеж в КОМПАсе?
Алгоритм векторизации растровых изображений
Если Вам не подходит автоматическая векторизация чертежей Вы можете векторизовать, т.е. перевести в электронный (векторный) формат любой бумажный чертеж (или электронную картинку) вручную самостоятельно или ЗАКАЗАТЬ ручную Векторизацию чертежей у нас.
Для векторизации чертежа или изображения необходимо (алгоритм векторизации):
Перевод изображения в растровый формат
Растровый формат изображения, чертежа, карты, схемы или логотипа представляет собой сетку пикселей (мелких точек) на мониторе.
Растровые изображения для отображения на экране открываются обычными редакторами картинок.
Подготовить (перевести в растровый формат) бумажный носитель можно с помощью:
Несмотря на простоту выполнения данного пункта от него зависит очень многое. Недобросовестное фотографирование или сканирование увеличивает в разы время, потраченное инженером на обрисовку чертежа. Качественное же сканирование упростит последующую векторизацию изображения, а также позволит максимально точно отобразить все мелкие элементы. Важно обеспечить четкость изображения, а также не допустить плоскостного искажения чертежа (волны, загибы и прочие дефекты).
Вставка полученного растрового изображения в КОМПАС
Для вставки растрового изображения в КОМПАС необходимо:
Ручная векторизация изображения в КОМПАСе (обводка чертежа)
Для обводки (векторизации) вставленного растрового изображения в КОМПАСе необходимо:
Особенности (фишки) ручной векторизации в Компасе
Для выполнения качественной и быстрой ручной векторизации рекомендуем придерживаться следующих советов:
И главное, не забывайте сохранять свои работы (клавиши Ctrl + S)!
Желаем Вам удачи!
Если какие-либо пункты наших рекомендаций кажутся Вам трудновыполнимыми, сложными или в Вашем распоряжении слишком мало времени на самостоятельное выполнение качественной векторизации, то лучше доверить данную часть работы специалистам.
Инженеры нашего центра готовы удаленно выполнить оцифровку чертежей любой сложности.
Теги статьи: Самостоятельная векторизация, помощь компас, алгоритм векторизации, алгоритм векторизации в КОМПАСе, обучение КОМПАС
Как сделать компас своими руками в домашних условиях
компас своими руками
Компас на нитке и иголке
На самом деле, сделать компас их иглы и нитки очень просто и главное эффективно! Для начала берем обычную иголку, она найдется у каждого где-нибудь дома. Потом как следует трем ее с магнитом, чтобы она стала намагниченной. Следующим шагом берем любую нить, если вы оказались в походе, а катушке с собой нет, можно оторвать такую с любой одежды. Далее вздеваем нитку в иголку и завязываем на узел ее. Аккуратно, желательно не брать ее слишком крепко в руки, она может передать заряд вам и тем самым размагнитится.
Положите ее в горизонтальном положении и наблюдайте. Один конец иглы будет показывать на север, а другой конец показывать юг. По правую и левую сторону будут находится восточная и западная стороны света. Отметьте, какой именно конец показывал север, это можно сделать с помощью зеленки, йода, что всегда найдутся у путешественников. Вот и все. Можете смело определять по нему стороны света, как стандартным компасом.
Как сделать компас из иголки и воды
Еще одним легким способ, для изготовления компаса является метод с иголкой и водой. Это очень подручный метод, позволяющий сделать компас в домашних условиях. Итак, чтобы сделать компас таким методом необходимо взять иголку. Как следует намагнитьте ее, это можно сделать с помощью магнита. Потрите об него иголку, но не всей частью, а только одним концом. Второй конец должен быть не заряжен. Чтобы его разрядить можно подержать ее над огнем, это нейтрализует заряд. Если у вас нет специального магнита, можно воспользоваться любым, даже самым маленьким, такие есть на холодильнике. Или же воспользоваться шелком, он как никто другой отлично заряжает предметы.
Компас из скрепки
Итак, чтобы сделать компас из скрепки, нужно как следует зарядить ее. Это можно сделать с помощью известного всем магнита, или же вспомнить физику седьмого класса и воспользоваться шелком. Потрите ее, чтобы она зарядилась. Далее вам нужно аккуратно положить скрепку на картон или на бумажную поверхность и опустить на воду. Обратите внимание, чтобы ничего не мешало движению скрепки. Исключите всяческие сквозняки, порывы ветров. Также стоит использовать маленький кусок бумажной поверхности, дабы избежать столкновения с чашей воды. Вот и все, компас готов. Если вы все сделали правильно, то он вам покажет путь на север. Счастливого пути!
Как сделать самодельный компас
Для того, чтобы сделать самодельный компас из картона, вам необходимо вырезать круг. Нужно правильно начертить чертеж, чтобы получился ровный круг. Следующем шагом нужно зарядить иголку с помощью магнита или же с помощью щелка, потерев ее об эти предметы. Или же можно зять не иглу, а скрепку, принцип тот же самый. Далее вставляем иглу или проволку в картон. Устанавливаем ее и смотрим за ее движениями. Она должна показывать в сторону севера. Далее наносим стороны света на юг, по соответствующему порядку. Все, компас из картона готов! Это можно подарить ребенку для изучения ориентирования, ваш ребенок будет счастлив!
Шаг за шагом: как сделать компас своими руками
Краткое руководство, которое поможет сделать компас
Но не задумывались ли вы о том, чтобы соорудить компас своими руками, самостоятельно? Неужели технологии X века нашей эры (считается, что впервые компас был изобретен в Китае при династии Сун*) сложно повторить в сегодняшних условиях самостоятельно?
*По другой распространенной теории, компас также был изобретен в Китае, но примерно в 200 году до н. э., и о нем даже знали древние греки. В том числе древнегреческий ученый Геродот.
Давайте быстро отправимся в другую часть света — в Европу — и убедимся в том, что технологически компас в XII-XIII веках, когда его, также предположительно, начали применять в Старом свете, был крайне прост. Компас тех лет состоял из следующих частей:
Позже он стал технологичнее и сложнее, добавились румбы (1/32 полной окружности), появились специальные кардановые подвесы, прикладной инструмент путешественника, первооткрывателя и купца стал произведением искусства.
Если вы просто знаете основы того, как использовать компас для поиска направления, они могут быть полезны для поиска вами пути; если вы знаете, как сориентироваться, сопоставив карту с показаниями компаса, вы сможете точно выйти в любую заданную точку в горах или в океане, не доставая свой GPS-навигатор
Принцип работы компаса
Однако даже если кто-то знает (сейчас это редкость), как пользоваться компасом, он не всегда понимает, как это устройство на самом деле работает.
Все магниты имеют два полюса: северный полюс «N» и южный полюс «S». Каждый из полюсов излучает магнитное поле, которое притягивает противоположный полюс. На этом принципе и построены магниты, которые устроены так, что магнитные поля их атомов всегда находятся в упорядоченном состоянии и все их домены устремлены в одном направлении. Направление магнитного поля каждого домена всегда едино — с севера на юг.
Когда магниты «слипаются», это происходит из-за притяжения между разноименными полюсами — северным и южным. В этом случае заряды начинают переходить от плюса к минусу.
Когда магниты отталкиваются друг от друга, это происходит потому, что два одинаковых (одноименных) полюса имеют противоположное воздействие зарядов внутри них. Возможно, после этих наблюдений появилось крылатое выражение «противоположности притягиваются».
Почему мы начали объяснение с приведения общего принципа действия магнитов? Да все потому, что сама Земля — это гигантский магнит. Не зря у нее есть полюса — « N » (северный) и « S » (южный). Именно по ним выстраивая свои стрелки, и работают все компасы в мире.
Итак, компасы работают, используя магнитное поле Земли. Проблема в том, что эта сила довольно мала. Таким образом, магнит, лежащий на столе, будет просто продолжать лежать, а не повернется в сторону Северного полюса, и тем более не полетит в его направлении.
Но когда магниты помещаются в среду, где им не будет препятствовать трение, силы магнитного поля Земли становится достаточно для того, чтобы сдвинуть их и направить по магнитным полюсам Земли.
Когда вы смотрите на стрелку компаса, то часть, которая указывает на север, на самом деле является южным полюсом магнита компаса, притягиваемого к Северному полюсу Земли, и наоборот
Надеемся, принцип работы компаса ясен, ведь как только вы поймете принципы его работы, вы поймете принципы того, как сделать свой собственный инструмент.
Создание собственного компаса — это увлекательное до мозга костей научное ремесло, которым могут заняться не только ваши дети, но которое будет интересно вам, а в определенных экстремальных ситуациях может спасти вам жизнь, ведь на этом нехитром приборе можно отработать навыки выживания.
Из чего делать DIY-компас?
Внимание! Вне дома компас можно сделать, положив намагниченный небольшой гвоздик, скрепку или английскую булавку на лист, плавающий в воде (воду можно налить в какой-нибудь кувшинчик или другую небольшую емкость).
Один из классических и наиболее простых способов создать компас своими руками в домашних условиях — использовать старую пробку, швейную иглу и посуду с водой. Это дизайн, который как раз и имитирует первые компасы, использовавшиеся в Китае во времена династии Сун, более тысячи лет назад. Вот как его сделать.
Как сделать компас: практическое руководство
1. Сделайте пробковый диск
Отрежьте конец пробки толщиной около 5-7 миллиметров так, чтобы получился диск, как тот, что показан на фотографии выше. В лесу можно использовать листик или деревянную кору.
2. Намагнитьте иглу
Потрите кончик швейной иглы (с одной стороны) о магнит, делая движения в одном направлении. Подойдет любой магнит, но чем он сильнее, тем лучше. При использовании сильного магнита вам может потребоваться всего несколько движений иглой для заряда. Если у вас есть только стандартный магнит (тот, который мы все обычно лепим на холодильник), потрите его кончиком иглы 50 раз. Теперь ваша игла намагничена.
3. Проколите пробку иглой
Протолкните иглу через край пробкового диска насквозь. Для удобства используйте плоскогубцы.
4. Поместите часть компаса в воду и проверьте — работает ли?
Наполните небольшую миску водой и установите в нее компас. Пробка позволит игле оставаться на плаву, а вода обеспечит необходимое низкое трение для намагниченной иглы, позволив ей поворачиваться и выравниваться с магнитным полем Земли. Намагниченный конец будет указывать на север. Воспользуйтесь другим компасом, чтобы проверить, какой конец вашей стрелки указывает на север.
Если вы делаете компас и проверить его невозможно другим компасом, можно определить примерное нахождение севера, например, по Солнцу, сориентировать его, отметив, где заходит (восходит) Солнце. Как только вы узнаете восток или запад, вы узнаете, какой конец стрелки указывает на север:
5. Завершите создание маркировкой
Наконец, разметьте свой новоиспеченный компас. Имейте в виду, что самодельный магнит будет работать временно. Каждый раз, когда вы захотите использовать его (после относительно долгого простоя), вам нужно снова потереть его о магнит.
P. S. Возник вопрос, как намагнитить иголку без магнита в лесу?
Вопрос действительно хороший, и вот как его решить:
КОМПАС-3D v17 Home. Основы 3D-проектирования. Часть 7. Создание модели на основе картинки.
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
В прошлых уроках мы познакомились с основами твердотельного и поверхностного и листового моделирования в КОМПАС-3D v17 Home, а также создали колесо для модели, мыльницу, скребок и переходник.
В этой статье мы разберём, как сделать модель логотипа на основе картинки. Для построения мы будем использовать работу со слоями. Также рассмотрим, как сделать объёмный текст.
Создадим новую деталь, в ней построим новый эскиз в плоскости XY.
Скопируем в буфер обмена эту картинку:
Для копирования из браузера вызовем с помощью правой кнопки мыши контекстное меню и выберем пункт «Копировать» или «Копировать изображение».
Вставим изображение в КОМПАС, используя кнопку «Вставить» или сочетание клавиш Ctrl+V.
Ориентируясь на размер условного квадрата плоскости (по умолчанию сторона 50 мм) и на габаритную рамку изображения, установим масштаб изображения 0,2. Расположим габарит изображения более-менее по центру эскиза. Выйдем из команды.
Это требуется, чтобы картинка висела на фоне и не мешала при построениях.
Для более сложных картинок целесообразно также применять сплайны.
Создаём новый эскиз в плоскости XY. Запускаем команду «Надпись». Используем гарнитуру Sans Serif и высоту шрифта 6 мм. Набираем нужный текст.
Нужно выбирать шрифты без засечек, чтобы не было пересечений между буквами
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Еще больше интересных постов
Создание сборки «Клапан проходной»
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Перед Вами завершающая часть методического пособия по созданию модели «Кла.
Простой микрообдув для FlyingBear P905
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
3D-модели для 3D-печати и не только: тoп сайтов
Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Комментарии
А нельзя это упростить? Например в solide достаточно щелкнуть по пункту картинка и выбрать нужную. Насчет автообвода не знаю, не пользовался. Но нельзя ли и в компас встроить простые функции без лишних телодвижений?
Что упрощать? Вставку из буфера? Куда уж проще-то?

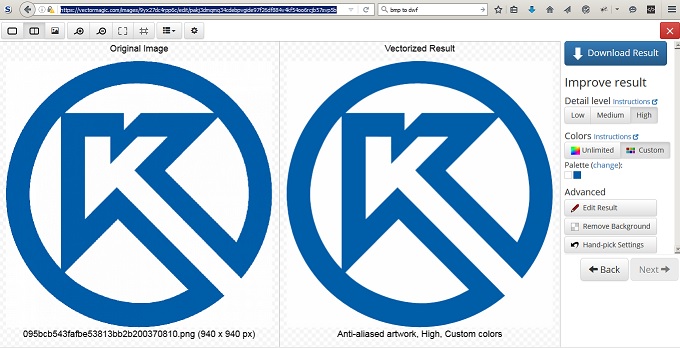

Распознайте что-то менее контрастное, чем логотип.
Попробовал на этой картинке:
http://www.3dcar.ru/blueprints/GAZ/GAZ_A.jpg
Все линии распознались толстыми заливками вместо отрезков и сплайнов. Какой смысл в такой векторизации?
Практическое применение покажите.

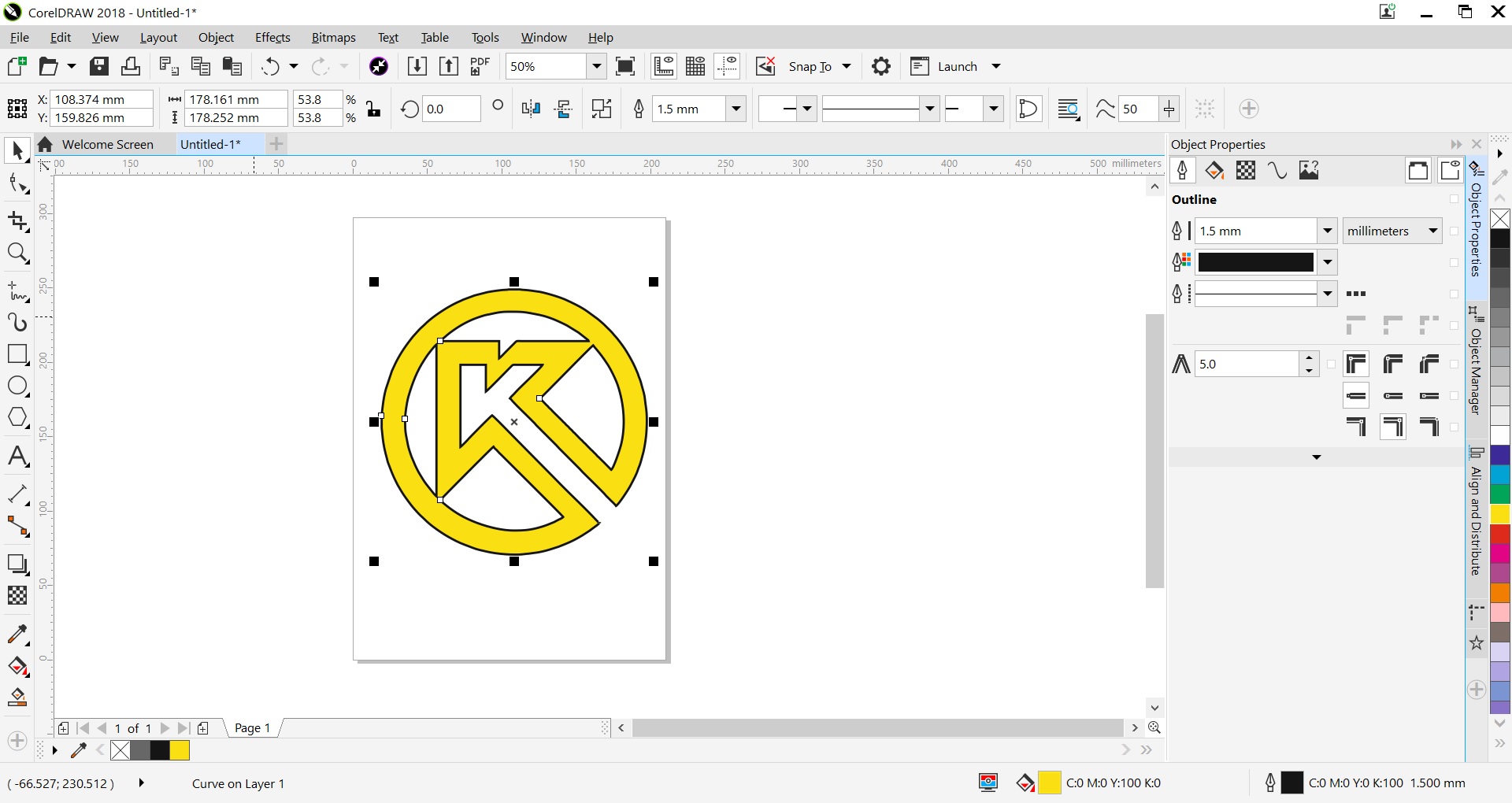

ну справедливости ради в кореле весьма неплохой трейсер. это вообще для него не задача.
Почему вы тыкаете этим примером? Можно подумать что Компас с ним справляется.
Я сам пользуюсь Компасом и не только им, так что мне есть с чем сравнивать. Делать статью о работе с изображением и созданием по нему модели- показывать не самую сильную сторону Компас 3D, вам уже привели примеры программ, которые работают в этом плане лучше. Чертёж который вы просите векторизировать- неудачный пример. Чертежи не векторизируются из картинок, они создаются в САПР (это как раз ваш случай), но создание векторных картинок часто нужно для широкого круга пользователей. И эти пользователи идут с изображением в другую программу, векторизируют его и вполне возможно, продолжают работу с ним как раз в Компас 3D. Было бы приятно, если бы в этой САПР появилась функция векторизации растровых изображений, это бы сократило ‘электронную бюрократию’.
Можно подумать что Компас с ним справляется.
Чертежи не векторизируются из картинок
вам уже привели примеры программ, которые работают в этом плане лучше.
Было бы приятно, если бы в этой САПР появилась функция векторизации растровых изображений
