Как сделать коньки со светодиодами

Светодиоды на коньки

Оригинальные коньки со светодиодами станут экстравагантным подарком для спортсменов и любителей, да и самому мастеру будет приятно пощеголять обновкой на катке.

Как сделать коньки со светодиодами

Начинающим Левшам лучше остановить выбор на более дешевой паре, которая не потеряет товарный вид вследствие изобретательской деятельности. Шанс повредить коньки ничтожно мал, ведь по идее система должна сниматься без малейших затруднений.

Для изготовления коньков с подсветкой своими руками понадобятся:

Делать коньки-скороходы со светодиодами недолго – около пары часов при удачном стечении обстоятельств. Следить нужно за целостностью токопроводящей основы, её довольно просто повредить даже простым канцелярским ножом. После очистки ленты от смолы начинается второй этап – соскабливание изоляционного слоя с оголением подходящих для пайки участков. После завершения обработки всех частей лент пристальное внимание стоит обратить на полярность.

Поскольку светодиодные ленты будут размещены по краям обоих полозьев, в сумме получится 4 отрезка, и каждый из них нужно будет подготовить.

Дальше осуществляются примерки: на кабеле отмечаются одинаковые отрезки, чтобы иметь возможность очистить контакты без разрезания жилы. В кабеле делаются зарубки на глубину в пару сантиметров, которые в дальнейшем послужат местом припоя ленте со светодиодами.

Коньки могут подсвечиваться одним или несколькими цветами. Компоновка светодиодов даст возможность «поиграть» с оттенками.

Как сделать коньки со светодиодами

Описанные выше этапы были скорее подготовительными, для полной реализации подсветки нужно согласовать еще несколько важных элементов. Подсветка должна быстро включаться, плотно прилегать к основному материалу и, конечно, эффектно смотреться.

Монтаж светодиодной ленты и выключателя

Важно учитывать некоторые моменты эксплуатации коньков – частицы льда могут отскакивать от глади, поэтому все составляющие системы подсветки должны быть как следует загерметизированы, а светодиоды – тщательно защищены.

Светодиодная лента обычно выпускается на самоклеящейся основе, она хорошо ложится даже на не самые ровные поверхности. А спорные участки можно дополнительно промазать клеем. К ним также относятся места пайки, которые особенно чувствительны к внешним воздействиям.

Выбор правильного места для включения подсветки не всегда сразу очевиден. Кнопка должна быть надежно спрятана, но доступ к ней не должен приносить неудобства.
Обратить внимание нужно на «+» жилу кабеля. Её нужно выделить и зачистить, загнуть ножки кнопок и соединить их между собой, обработав место контакта герметиком.
В фиксаторе батареек нужно прожечь отверстия, через которые будут продеваться хомуты. Дополнительно удерживать элементы питания можно с помощью ленты на липучках. После этого батарейки закрепляются на специально отведенном месте, после чего можно приступать к завершительному этапу сборки подсветки.

Все нежелательные элементы удаляются, чтобы провода не торчали и не болтались. Спорные места ещё раз обрабатываются на предмет герметичности. Стоит тщательно проверить работоспособность поделки. Нагрузки выведут на чистую воду любые недочеты, так что лучше заранее предупредить все возможные неисправности.

Как сделать коньки со светодиодами

Отдельное внимание стоит уделить срабатыванию клавиш включения и выключения. Именно их подсоединение как правило взывает наибольшие трудности.

Немного об особенностях подсветки

Прикрепить светодиоды на коньки – довольно простая на первый взгляд задача. Затея эта в целом не затратная, и через пару часов труда уже можно похвастаться результатом. Снять всю эту систему можно в любой момент – благо следов она не оставляет.

Существуют и более сложные варианты реализации. Например, программируемый контролер даст возможность собственноручно задавать режимы мерцания огоньков. Но и сделать такую «гирлянду» намного сложнее.

Светодиоды могут успешно применяться и для подсветки роликовых коньков, велосипедов – да практически чего угодно. Работать с ними довольно просто, а результаты, как правило, очень эффектны.

Источник

RandomG › Блог › LED-подсветка коньков

Как сделать коньки со светодиодами

Задумался еще в начале сезона катания на коньках о подсветке; погуглил на эту тему, изучил несколько неплохих вариантов реализации, нашел готовые блоки подсветки даже в продаже, где-то на просторах сети — почти за 1000р + доставка в регионы 🙂 Решено было делать…

Материалов всего ничего:

— светодиодная RGB лента, с влагоизоляцией (сойдет IP65);
— 4-pole DIP-переключатели;
— провода;
— термоусадка белая 10мм;

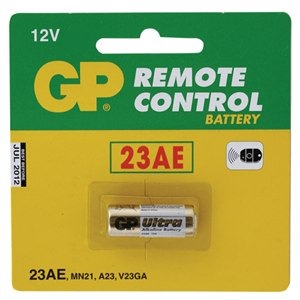

— батарейки типа 23А;
— держатели батарей 23А;
— белый кожзам;
— резинка для одежды.

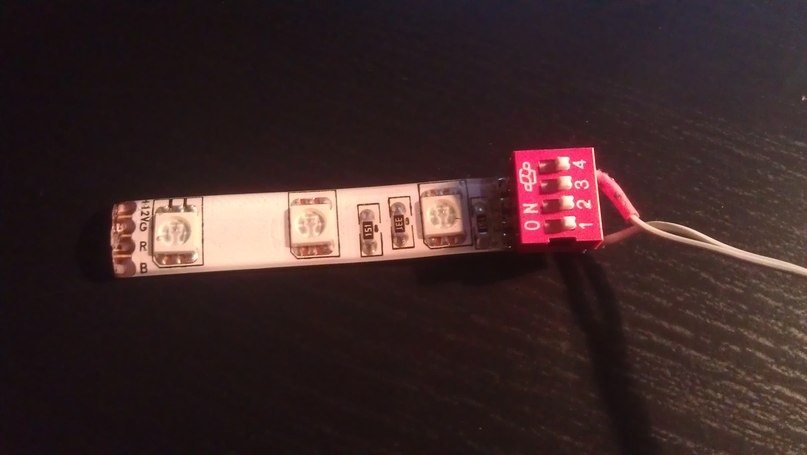

Припаиваем 4-контактный DIP-переключатель к четырем контактам секции RGB ленты:

Как сделать коньки со светодиодами

С другой стороны контакты 1,2,3 DIP-переключателя закорачиваем между собой и спаиваем с «-» проводом (это 3 минуса, отвечающие за управление цветами B, R, G). К контакту 4 припаиваем общий «+» (вкл/выкл).

На DIP-переключатель и места пайки натягиваем термоусадку, вырезав предварительно окошко для самих подвижных выключателей. Внутрь термоусадки залил немного термоклея для фиксации.

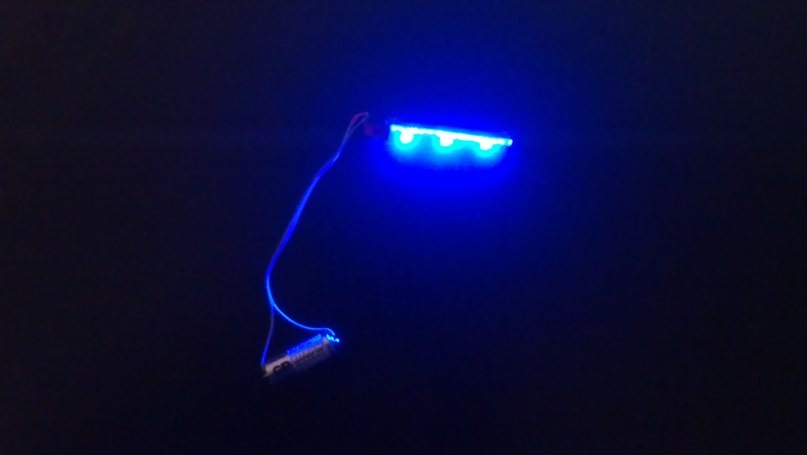

Получаем (уже с батарейкой):

Как сделать коньки со светодиодами

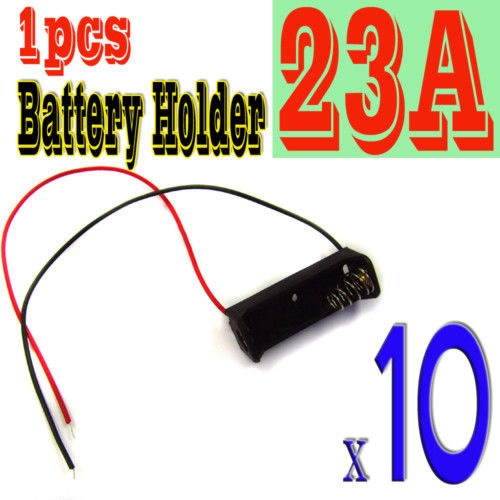

Пока что просто припаяна напрямую батарейка, дожидаюсь с ибея держателей 🙂

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Для переключения и выбора цвета пробуем разные комбинации на DIP-переключателе. Доступно 7 цветов: Белый, синий, зеленый, красный, фиолетовый, желтый и голубой.

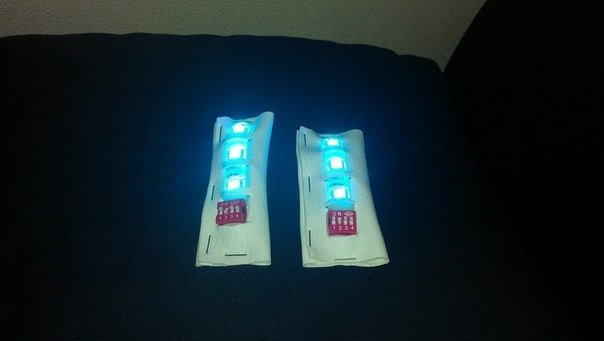

Далее отрезаем небольшой кусочек белой искусственной кожи, сгибаем его пополам, делаем прорези с одной стороны, в которые потом просовываем светодиодную ленту. Получился своеобразный «конверт» примерно 30*60 мм.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

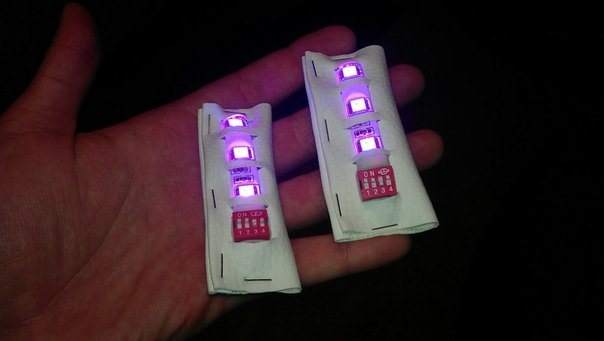

Края его я скреплял степлером, хотя было бы круто прошить на машинке 3 стороны из 4-х (4-я для замены батарейки; ее можно сделать на кнопке для одежды).

Далее крепим к коньку кто как хочет. Можно использовать резинку для одежды из ближайшего магазина для шитья…

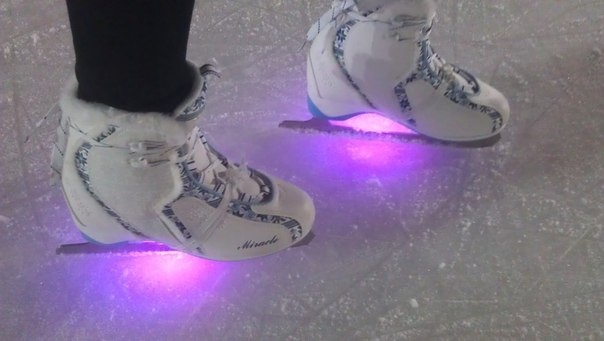

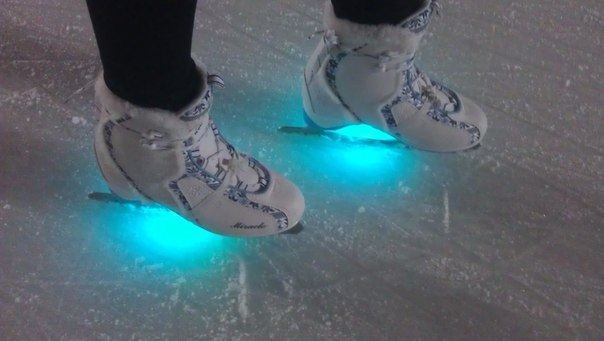

Ну и результат на льду:

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Подсветкой довольствуется подруга (я себе не захотел, мне бы сначала кататься научиться получше 🙂 ) У нее улыбка до ушей, у людей приоткрытые в удивлении рты 🙂

Источник

Подсветка коньков светодиодной лентой

Как сделать коньки со светодиодами

Итак, для создания данной подсветки вам понадобится:

Как сделать коньки со светодиодами

Конечно для установки подсветки на коньки нам нужны сами коньки, для примера возьмем типичный конек для катания. Первым делом начнем подготовку светодиодной ленты.

Как сделать коньки со светодиодами

Светодиодная лента залита эпоксидной смолой, аккуратно проводим по ней лезвием ножа, углубляясь, но не перерезав токопроводящую основу.

Как сделать коньки со светодиодами

Руками очищаем светодиодную ленту от смолы, это не сложно:

Как сделать коньки со светодиодами

Применив чуток усилий, соскабливаем ножом или ножницами изолирующий слой пленки со светодиодной ленты, оголяя места для пайки.

Как сделать коньки со светодиодами

Проделываем ту же операцию со всеми кусками светодиодной ленты. Обращаем внимание на полярность, можно ориентироваться по черным чипам (сопротивлениям), чтоб они были одинаково отдалены от края светодиодной ленты.

Как сделать коньки со светодиодами

Облуживаем зачищенные контакты светодиодной ленты:

Как сделать коньки со светодиодами

Следующим этапом приступаем к подготовке кабеля, питающего подсветку для коньков. Нам понадобится на один конек не более 50 см кабеля. Прикладываем куски светодиодной ленты к конькам:

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Прожигаем паяльником изоляцию кабеля и, чуть потянув за конец, стаскиваем защитную оболочку. Зачищенные места кабеля смещены друг от друга на расстояние, такое же как между контактами на ленте.

Как сделать коньки со светодиодами

Конец кабеля зачищаем как на фото. Контакты удалены одинаково друг от друга. Посмотрите картинки чуть вперед, чтоб понять принцип того что мы делаем, как будем паять:

Как сделать коньки со светодиодами

Облуживаем контакты кабеля, что легче припаять к светодиодной ленте:

Как сделать коньки со светодиодами

Припаиваем кабель к светодиодной ленте. Обратите внимание на полярность, паяем светодиодную ленту параллельно, т.е. плюс к плюсу, минус к минусу. Провод с синей полосой я использовал для плюса.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

и если раньше с синей полосой провод был длиннее, то на другом кабеле он будет короче. Зачищаем, облуживаем. И совсем скоро сможем установит подсветку на коньки.

Как сделать коньки со светодиодами

По итогам проделанной работы должны получиться две заготовки подсветки на коньки.

Как сделать коньки со светодиодами

Для подсветки коньков можно использовать куски светодиодной ленты разных цветов.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Места пайки и края светодиодной ленты герметизируем. Для избежания замыканий вызванных внешней средой.

Как сделать коньки со светодиодами

Увеличенное фото герметизации контактов светодиодной ленты при установке подсветки на коньки

Как сделать коньки со светодиодами

Коньки бывают с ровным основанием, кудам клеем светодиодную ленту для подсветки коньков.

Как сделать коньки со светодиодами

Отмеченные на фото участки заливаем клеем-герметиком.

Как сделать коньки со светодиодами

Уложив кабель по коньку, определяем удобное место для расположения кнопки включения подсветки.

Как сделать коньки со светодиодами

Как ранее показывалось, разделяем жили кабеля. Зачищаем и облуживаем ее.

Как сделать коньки со светодиодами

Разрезаем плюсовую жилу, зачищаем и облуживаем ее.

Как сделать коньки со светодиодами

Ножки кнопок загибаем и облуживаем

Как сделать коньки со светодиодами

Припаиваем кабель к кнопке подсветки коньков, обратите внимание, что разрезана только одна жила.

Как сделать коньки со светодиодами

Герметизируем место пайки клеем-герметиком:

Как сделать коньки со светодиодами

Держатель батарейки для подсветки коньков, планируем крепить хомутами к конькам.

Как сделать коньки со светодиодами

Для этого нужно паяльником проплавить крепежные отверстия, если жалко паяльник, то можно раскаленным на газу гвоздем, гвоздь при том держать пассатижами.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

В проделанные отверстия продергиваем хомуты-стяжки:

Как сделать коньки со светодиодами

Приклеиваем корсажную ленту, для дополнительной фиксации батареек:

Как сделать коньки со светодиодами

Пристегиваем держатель к коньку на заднюю часть или в область шнурков.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Приложив оставшийся хвост кабеля к контактам на держателе, отрезаем излишек

Как сделать коньки со светодиодами

Зачищаем и облуживаем кабль, вставив батарейку проверяем подсветку на коньках на работоспособность, а после припаиваем кабель к держателю.

Как сделать коньки со светодиодами

Места пайки как и ранее герметизируем:

Как сделать коньки со светодиодами

Как видно по фото, вся проводка сделана довольно просто и аккуратно. Сделать подсветку на коньки своими руками очень легко. Вам не придется портить, сверлит коньки, вкручивать саморезы. А если надоест, то все можно убрать не оставив и следа.

Как сделать коньки со светодиодами

Подсветка коньков с внешней стороны практически не заметна.

Источник

Подсветка коньков светодиодной лентой

Как сделать коньки со светодиодами

Итак, для создания данной подсветки вам понадобится:

Как сделать коньки со светодиодами

Конечно для установки подсветки на коньки нам нужны сами коньки, для примера возьмем типичный конек для катания. Первым делом начнем подготовку светодиодной ленты.

Как сделать коньки со светодиодами

Светодиодная лента залита эпоксидной смолой, аккуратно проводим по ней лезвием ножа, углубляясь, но не перерезав токопроводящую основу.

Как сделать коньки со светодиодами

Руками очищаем светодиодную ленту от смолы, это не сложно:

Как сделать коньки со светодиодами

Применив чуток усилий, соскабливаем ножом или ножницами изолирующий слой пленки со светодиодной ленты, оголяя места для пайки.

Как сделать коньки со светодиодами

Проделываем ту же операцию со всеми кусками светодиодной ленты. Обращаем внимание на полярность, можно ориентироваться по черным чипам (сопротивлениям), чтоб они были одинаково отдалены от края светодиодной ленты.

Как сделать коньки со светодиодами

Облуживаем зачищенные контакты светодиодной ленты:

Как сделать коньки со светодиодами

Следующим этапом приступаем к подготовке кабеля, питающего подсветку для коньков. Нам понадобится на один конек не более 50 см кабеля. Прикладываем куски светодиодной ленты к конькам:

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Прожигаем паяльником изоляцию кабеля и, чуть потянув за конец, стаскиваем защитную оболочку. Зачищенные места кабеля смещены друг от друга на расстояние, такое же как между контактами на ленте.

Как сделать коньки со светодиодами

Конец кабеля зачищаем как на фото. Контакты удалены одинаково друг от друга. Посмотрите картинки чуть вперед, чтоб понять принцип того что мы делаем, как будем паять:

Как сделать коньки со светодиодами

Облуживаем контакты кабеля, что легче припаять к светодиодной ленте:

Как сделать коньки со светодиодами

Припаиваем кабель к светодиодной ленте. Обратите внимание на полярность, паяем светодиодную ленту параллельно, т.е. плюс к плюсу, минус к минусу. Провод с синей полосой я использовал для плюса.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

и если раньше с синей полосой провод был длиннее, то на другом кабеле он будет короче. Зачищаем, облуживаем. И совсем скоро сможем установит подсветку на коньки.

Как сделать коньки со светодиодами

По итогам проделанной работы должны получиться две заготовки подсветки на коньки.

Как сделать коньки со светодиодами

Для подсветки коньков можно использовать куски светодиодной ленты разных цветов.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Места пайки и края светодиодной ленты герметизируем. Для избежания замыканий вызванных внешней средой.

Как сделать коньки со светодиодами

Увеличенное фото герметизации контактов светодиодной ленты при установке подсветки на коньки

Как сделать коньки со светодиодами

Коньки бывают с ровным основанием, кудам клеем светодиодную ленту для подсветки коньков.

Как сделать коньки со светодиодами

Отмеченные на фото участки заливаем клеем-герметиком.

Как сделать коньки со светодиодами

Уложив кабель по коньку, определяем удобное место для расположения кнопки включения подсветки.

Как сделать коньки со светодиодами

Как ранее показывалось, разделяем жили кабеля. Зачищаем и облуживаем ее.

Как сделать коньки со светодиодами

Разрезаем плюсовую жилу, зачищаем и облуживаем ее.

Как сделать коньки со светодиодами

Ножки кнопок загибаем и облуживаем

Как сделать коньки со светодиодами

Припаиваем кабель к кнопке подсветки коньков, обратите внимание, что разрезана только одна жила.

Как сделать коньки со светодиодами

Герметизируем место пайки клеем-герметиком:

Как сделать коньки со светодиодами

Держатель батарейки для подсветки коньков, планируем крепить хомутами к конькам.

Как сделать коньки со светодиодами

Для этого нужно паяльником проплавить крепежные отверстия, если жалко паяльник, то можно раскаленным на газу гвоздем, гвоздь при том держать пассатижами.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

В проделанные отверстия продергиваем хомуты-стяжки:

Как сделать коньки со светодиодами

Приклеиваем корсажную ленту, для дополнительной фиксации батареек:

Как сделать коньки со светодиодами

Пристегиваем держатель к коньку на заднюю часть или в область шнурков.

Как сделать коньки со светодиодами

Как сделать коньки со светодиодами

Приложив оставшийся хвост кабеля к контактам на держателе, отрезаем излишек

Как сделать коньки со светодиодами

Зачищаем и облуживаем кабль, вставив батарейку проверяем подсветку на коньках на работоспособность, а после припаиваем кабель к держателю.

Как сделать коньки со светодиодами

Места пайки как и ранее герметизируем:

Как сделать коньки со светодиодами

Как видно по фото, вся проводка сделана довольно просто и аккуратно. Сделать подсветку на коньки своими руками очень легко. Вам не придется портить, сверлит коньки, вкручивать саморезы. А если надоест, то все можно убрать не оставив и следа.

Как сделать коньки со светодиодами

Подсветка коньков с внешней стороны практически не заметна.
