Как своими руками сделать токопроводящий клей 📻 для ремонта обогрева заднего стекла, клавиатуры или шлейфов?

С развитием электроники микросхемы перестали быть редкостью и переселились из научных лабораторий, буквально, в каждый дом. Ими начинены системы для обогрева стекол в авто, телевизионный пульт, компьютерная клавиатура и т. д. Как и вся техника, они выходят из строя, но не всякая поломка – повод идти в мастерскую и платить за ремонт.

Мелкие неисправности типа разъединившегося контакта в пульте от телевизора можно исправить самому, имея под рукой специальный клей. Он продается в магазинах бытовой техники, но его дешевый аналог можно приготовить самому в домашних условиях. Сегодня я отвечу на вопросы: какие компоненты для этого нужны и сколько их потребуется, для чего может пригодиться изготовленный своими руками токопроводящий клей.

Как сделать контактный клей

Что такое токопроводящий клей?

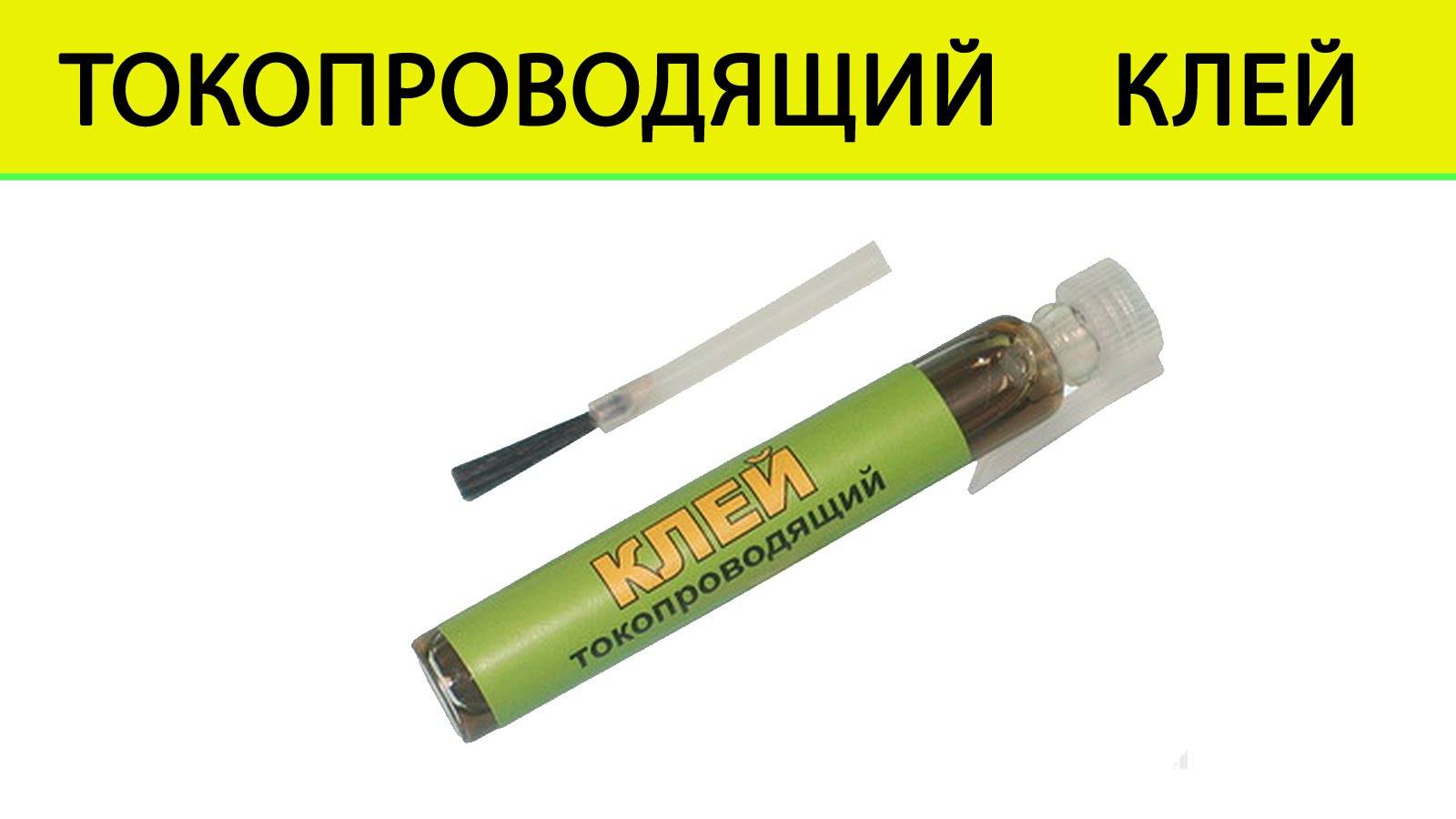

Токопроводящим называют клей, пропускающий электрический ток. Электрическая проводимость этого класса материалов достигается путем добавления в их состав проводящего компонента. В качестве такого наполнителя применяют серебро, золото, палладий, никель, медь или графит. Их смешивают с одним из адгезивов: лаком, силиконом или синтетической смолой.

Наиболее популярным компонентом является серебро. Оно хорошо проводит ток и стоит дешевле золота, поэтому большинство электротехнических видов клея делают с ним. Некоторые марки содержат не одну добавку в чистом виде, а их смесь, например, серебро с медью или серебро с графитом. Это позволяет снизить стоимость клея. По способу полимеризации все токопроводящие адгезивы делятся на самополимеризующиеся, термического отверждения и светоотверждаемые УФ-клеи.

Где используется электропроводный клей?

Как сделать контактный клей

Цели использования электропроводных клеев можно разделить на две большие категории. Первая – проводящее использование, когда клеевые дорожки заменяют собой провода, вторая – экранирование. Составы токопроводящих клеев для электроники делают на основе металлов, а для экранирующих материалов чаще применяют смеси с графитом.

Популярные готовые марки

Готовые средства этой группы обладают заданными параметрами вязкости и удельного электрического сопротивления. Электропроводящие частички в них структурируют электромагнитным полем, что улучшает технические характеристики материалов. Наиболее популярные марки токопроводных клеев: «Контактол», «Circuit Loctite 3863», «Permatex PR-21351», «Mastix», «Homacoll 168 EL prof», «Ирпол 5″.

Немецкий электропроводящий клей»Контактол» выпускается в нескольких вариантах:

Однокомпонентный «Контактол» представляет собой смесь мелкодисперсного порошкообразного серебра и синтетической смолы. При необходимости этот клей можно разбавить ацетоном, изопропиловым спиртом или циклогексаноном, сделав его менее вязким. Он хорошо прилипает к металлу, стеклу и пластику. В комплекте с клеем имеется кисточка для его нанесения. Упаковка «Контактола» весом 10 г стоит 220 руб.

Как сделать контактный клей

«Circuit Loctite 3863» – клей для починки нитей обогрева заднего стекла автомобиля. К адгезиву прилагается набор аксессуаров: трафарет с защитной пленкой и кисточка для нанесения. Состав пригоден для работы с керамикой, жестким пластиком, стеклом и металлом. Им можно устранять дефекты протяженностью до 10 см. Клей рекомендуется накладывать в три слоя с 5-минутными интервалами. Трафарет снимают спустя полчаса. Пользоваться нагревательным контуром можно через сутки после ремонта. Стоимость упаковки весом 2 г – от 900 руб.

«Permatex PR-21351» – токопроводящий адгезив для фиксации и ремонта нитей обогрева заднего стекла автомобиля, шлейфов дисплея смартфона или планшета и др. К клею прилагается салфетка с активатором, которой следует протереть поверхность перед склейкой. Тюбик с 11 г клея стоит от 311 руб.

«Mastix» содержит никелевый порошок. По прочности прилипания к металлу он конкурирует с холодной сваркой. Его применяют для фиксации и восстановления контактов в обогревательных нитях задних стекол. Средство подойдет для ремонта контактов с протяженностью разрыва до 2 см. Упаковка клея объемом 55 г стоит около 80 руб.

Как сделать контактный клей

«Homacoll 168 EL prof» – это клей, которым фиксируют антистатические покрытия к полу или стенам. Такие покрытия необходимы в помещениях с большим количеством электроники: серверных комнатах, сборочных залах точных приборов, кабинетах электрофизиотерапии. Электропроводный клей обладает экранирующим действием и защищает приборы от скопления электростатического заряда на их корпусе или поверхности, на которой установлены электронные элементы. Этот адгезив не содержит горючих или токсичных компонентов, поэтому им можно клеить линолеум в закрытых жилых помещений. Стоимость 10 кг составляет около 4400 руб.

«Ирпол 5» на основе полиуретана. Применяется для приклеивания напольных покрытий. Защищает поверхности от накопления статического электричества. Стоимость 1 кг – от 100 руб.

Как своими руками сделать клей, проводящий электричество?

Если речь идет о ремонте сложной электроники, то на покупке клея лучше не экономить. Материалы фабричного изготовления имеют точные параметры вязкости, электропроводности, скорости высыхания и прочности после полимеризации. Их сложно заменить составами собственного изготовления. Однако и у самодельных клеев есть своя ниша применения: они выручают в случае срочного ремонта небольших повреждений в контактах, а также служат тренировочным материалом для работ в домашней мастерской или школьном кружке юных техников.

Как сделать контактный клей

Из быстросохнущего клея (лака) и графита

Главное преимущество графитового лака заключается в том, что все необходимые для его изготовления компоненты имеются в каждом доме. Рецепт изготовления проводящего ток лака своими руками предельно прост: тонко измельченный графитовый порошок смешивают с полужидкой основой. В качестве связующего агента можно использовать цианоакрилатный суперклей «Момент» в тюбиках, бесцветный нитролак, цапонлак или обычный лак для ногтей. Не следует использовать цветные лаки, т. к. в них имеются примеси пигмента, которые могут снижать электропроводные свойства полученной смеси.

В качестве источника графита можно взять графитовые (простые) карандаши средней мягкости или мягкие. Следует предварительно проверить их с помощью тестера и убедиться, что их сердцевина сделана из графита, не содержит добавок и действительно проводит ток.

Как сделать контактный клейГрафитовый порошок

Другой источник графита – использованные батарейки или меднографитовые щетки. Графитовый стержень измельчают острым лезвием в порошок. После получения требуемого количества материала в него следует по капле добавлять основу, чтобы растворить с графитом до состояния кашицы. Оптимальное соотношение порошка и жидкости – 4:1. Работать следует быстро, т. к. лак быстро высыхает.

Если в качестве растворителя используют суперклей, то ингредиенты смешивают прямо в тюбике, распечатав его с противоположной стороны. Затем край тюбика снова тщательно закрывают и полученную массу выдавливают на предназначенные для этого участки через узкое отверстие в носике. Данный способ очень удобен, т. к. в этом случае клей дольше сохраняется в жидком состоянии, легче наносится и не пачкает рук.

На основе серебра

Клей на основе серебра проводит электрический ток лучше графитового. Для получения серебра понадобятся следующие компоненты:

Как сделать контактный клей

Из алюминиевого порошка и эпоксидного клея (смолы)

Клей хорошего качества можно изготовить из тонкодисперсного порошка алюминия и эпоксидной смолы. Алюминий можно наточить из кусочка толстой проволоки, ненужной алюминиевой линейки, ложки или вилки. В отличие от графита алюминий измельчают не лезвием, а с помощью ножовки по металлу или фрезы. На первом этапе алюминиевый порошок смешивают со смолой до консистенции сметаны, не добавляя отвердитель. Благодаря этому клей не сохнет, а остается жидким.

Катализатор добавляют в состав непосредственно перед работой. Данный клей в отличие от двух предыдущих можно заготовить впрок, а затем разбить его на небольшие порции и подмешивать отвердитель постепенно. Это очень удобно при большом объеме работ, требующем времени.

Надеюсь, представленного материала вполне достаточно, чтобы изготовить токопроводящий клей своими силами в домашних условиях. Следующий ролик дополнит информацию.

Источник

Как сделать клей токопроводящий – советы для домашних радиолюбителей

Доброго времени суток, эксперты сайта!

Недавно задался таким вопросом, а можно ли сделать самодельный токопроводящий клей. Пользуюсь такими вещами достаточно часто, а магазина с нормальным ассортиментом электротоваров у нас в поселке нет, и приходится частенько мотаться в город, что не всегда удобно. В общем, хочу узнать технологию домашнего производства.

Заранее спасибо! С уважением, Дмитрий!

Как сделать контактный клей

Ответ читателю

Здравствуйте, Дмитрий! Ответ на ваш вопрос у нас имеется, но для начала, для тех читателей, кто не в курсе, для чего нужен такой клей, мы дадим небольшую вводную информацию.

Назначение токопроводящего клея

Итак, токопроводящий клей требуется в основном для радиолюбителей и мастеров, которые профессионально занимаются ремонтом бытовой электроники. Очень часто по разным причинам на контактах или токопроводящих дорожках образуются разрывы, из-за чего техника теряет часть функциональности или перестает работать вовсе.

Для быстрого ремонта подобных неисправностей и применяется токопроводящий клей для шлейфов. То есть он наносится на место повреждения тонкой полоской, не задевая соседние контакты, и после высыхания начинает проводить электричество по восстановленной цепи.

Если у вас в шаговой доступности имеется магазин радиотоваров, то приобрести подобное чудо не составит труда, да и цена на него не превышает 200 рублей. Среди самых популярных марок можно выделить: Элеконт, Контактол, Эласт (лак) и прочие.

Но вот, когда таких магазинов под боком не оказывается, найти составы становится проблематично. Так что давайте теперь разбираться, как сделать токопроводящий клей дома своими руками. Процедура не займет много времени и не потребует от вас сверх редких компонентов.

Особенности токопроводящего клея

Прежде чем приступать к разбору рецептуры, давайте разберемся с тем, какого качества должен получиться состав, и какими свойствами должен обладать.

Как сделать контактный клей

Изготовление клея токопроводящего из графита

Как мы уже сказали, самым доступным токопроводящим сухим компонентом является графит. Поэтому давайте разберемся, как делается клей на его основе.

Совет! Работайте в медицинских резиновых перчатках, так как попавший на кожу клей очень сложно удалить!

Если карандаша у вас под рукой не оказалось, но имеются в наличии изношенные меднографитовые щетки, то смело можете растереть в порошок и их. Более того, электропроводимость такого решения будут еще лучше.

Растереть щетку сложнее, поэтому воспользуйтесь для этого мелким надфилем или той же наждачной бумагой. Еще одним отличным, альтернативным вариантом станет стержень из солевой батарейки.

Как сделать контактный клей

Куда же можно применить полученный состав?

Да туда же, куда и тот, что вы покупаете в магазинах. Обычному человеку (не радио мастеру) он может пригодиться при мелком ремонте устройств, где невозможно применить паяльник, например, дорожки на пульте дистанционного управления или на клавиатуре. Так же такие составы востребованы автолюбителями при ремонте контактов системы обогрева заднего стекла.

На этом все, вы конечно можете поискать еще рецепты на основе прочих компонентов, но и такого состава будет достаточно в большинстве случаев. При этом инструкция по изготовлению предельно проста и все для этого можно приобрести в ближайшем магазине.

В общем, какой клей токопроводящий выбирать, решайте, Дмитрий, сами. В дополнение советуем просмотреть видео, которое дополнит наш короткий материал.

Источник

Токопроводящий клей, несколько хороших рецептов. Применение такого клея в качестве теплопроводящего

Как сделать контактный клей

Как сделать контактный клей

В проектировании плат с помощью клея рекомендую использовать разные его токопроводящие способности и плотность. Иногда клеем на плате можно изготовить даже сопротивление или не большой конденсатор, не говоря уже о разных катушках, разрядниках, антеннах, токопроводящих лабиринтах и узорах, тут пространства для творчества много. Вырезать все такое скальпелем на медной фольге платы, или травить ее в растворе сложнее, да и времени больше уйдет, еще не всегда можно найти плату с медной фольгой. Автолюбителям токопроводящий клей может пригодится при ремонте обогревателя заднего стекла автомобиля.

Рецепты изготовления токопроводящего клея:

1) «Прочный»
Посуду для приготовления желательно взять стеклянную. Возьмем графит, можно из стержня карандаша или старых щеток двигателя, перетираем его на мелкий порошок, можно мелким надфилем, около 15 % (по весу, от всего состава будущего клея),

Как сделать контактный клей

Как сделать контактный клей

Как сделать контактный клей

Тщательно перемешивая стеклянной палочкой. Клей надо хранить в стеклянной посуде с притертой пробкой. Такой состав можно использовать там, где нужны прочные соединения, но нет больших требований по электропроводности.

2) » С канифолью»
Графит порошковый 5%, серебро порошковое 50%, нитроцеллюлоза 4%, канифоль 3%, ацетон 30%.

Как сделать контактный клей

Все компоненты перемешиваем и растираем до однородности. Перед нанесением клей также следует перемешать. Для получения нужной вязкости добавляем ацетон.

3) «На спирту»
Серебро порошковое 50%, графит порошковый 5%, шеллак натуральный 3 %, спирт этиловый 30%.

Как сделать контактный клей

Как сделать контактный клей

Шеллачный рецепт чаще используют где приклееные контакты не нагружены механически.

4) «Медный клей»
Клей можно изготовить также с мелкой медной стружки.

Как сделать контактный клей

Как сделать контактный клей

Добавляем графитовый порошок 30%. Порошки аккуратно перемешиваем. Как связывающее вещество возьмем лак. Добавляя лак перемешивая получаем нужную нам консистенцию клея.

5) «Графитовый клей»
Ну если совсем просто то берем обычный клей для резины.

Как сделать контактный клей

Как сделать контактный клей

Не забываем что при большом количестве графита клей имеет хорошую электропроводность, в то же время он более густой.

6) «Мелкое серебро»
Если сложней, то надо добыть азотнокислое серебро, раствор формалина 1%, раствор амиака (спирт нашатырный).

Как сделать контактный клей

Смешиваем равные порции формалин и азотнокислое серебро, после чего добавить туда несколько капель аммиака. Должен выпасть черный осадок, это порошок серебра. Такой порошок можно достать с раствора, промыть водой, высушить и добавить к клею который быстро сохнет.

Клей сначала не плохо чуток разжижить растворителем (чаще спиртом или ацетоном)

Как сделать контактный клей

потом добавлять порошок серебра.
Преимущества этого метода в том, что порошковое серебро тут получается очень мелкое, соответственно клей получается более токопроводящим.

По идеи токопроводящий клей можно частично использовать как теплопроводящий. Ведь почти все хорошо проводящие металлы хорошо проводят и тепло. А вот к примеру, алмаз хорошо проводит тепло но почти не проводит ток. Алмаз иногда может быть полупроводником, ну пока полупроводниковую пасту мы не делаем, но в будущем, возможно.

В промышленных теплопроводящих пастах и клеях также используют мелкие порошки металлов, алмазную пыль.
Теплопроводящая паста часто не имеет механической прочности и не держит деталь. Поэтому для создания одновременно прочности и ток- или теплопроводящих особенностей можно использовать токопроводящие клеи.

Если у кого есть рецепты токопроводящих клеев, теплопроводящих паст которые проводят или не проводят ток, пишите.

Источник

Как сделать контактный клей

Прежде чем приступать к нанесению токопроводящего лака, емкость с ним необходимо хорошо взболтать. Обрабатываемая поверхность должна предварительно очищаться от загрязнений, таких как грязь, пыль, жир и влага. Лак должен наноситься только на сухое и чистое основание. Лаковая смесь наносится небольшим слоем, работать нужно оперативно и аккуратно. После обработки поверхности, емкость с лаком нужно герметично закрыть, а если использовался раствор в баллончике, то нужно тщательно очистить клапан, после чего закрыть баллончик крышкой.

Разновидности токопроводящего клея, характеристика клеящего состава

Основой клея является полимер (синтетическая смола), от которого зависит вязкость. Чем она выше, тем лучше клей соединяется с обрабатываемой поверхностью. Проводником тока является тонкоизмельчённый до порошкообразного состояния металл (золото, серебро, никель, полладий). Для улучшения проводимых свойств и увеличения адгезивности наполнитель обрабатывается синтетическими жирными кислотами, что улучшает его активность в 10 раз. В зависимости от компонентов, обладающих способностью к проводимости тока, клей делится на следующие виды:

Полимерные связующие повышают адгезивность клея, т.е. его способность прочно скрепляться с различными поверхностями. Высокая эластичность не даёт ему растекаться по поверхности. Если необходимо увеличить вязкость клея, нужно дать ему отстояться. Частички металлического наполнителя осядут, а лишняя клеящая основа сверху убирается. От этой процедуры страдает адгезивность. Также полимеры дают возможность выдерживать температурные перепады, вибрацию, удары, поэтому клей применяется при ремонте электрики автомобилей.

Независимо от активного наполнителя, все токопроводящие клеи имеют низкую теплопроводность. Это означает температурную разницу на границе между склеиваемым поверхностям. Если она нежелательна, в клей добавляют определённые компоненты. Самая высокая теплопроводность у меди, она составляет 0,940×10-5 Вт/см, но самым распространённым наполнителем является оксид бериллия (0,142×10-5 Вт/см). Наиболее низкая теплопроводность у асбеста (0,0008×10-5 Вт/см ) и диоксида титана (0,014×10-5 Вт/см).

Средства для ремонта аппаратуры

Как сделать контактный клейУ всех приборов, работающих от электрического тока, есть один большой недостаток: способность выходить из строя. И здесь приходиться обращаться к специалистам разного уровня: начиная от профессиональных электронщиков до доморощенных радиолюбителей.

Их сфера деятельности подразумевает ремонт и настройку аппаратуры крайне широкого спектра. И если в одном случае можно обойтись вполне стандартными и привычными средствами, то в других приходится находить более рациональные и хитрые подходы для качественного восстановления работоспособности вышедшего из строя оборудования.

Одним из таких средств является токопроводящий клей, или токопроводящий лак. Ведь благодаря им ремонт сложной радиоэлектронной аппаратуры становится значительно легче, а порой и вовсе единственно возможным.

Виды клея «Контактол»

Электропроводящий клей Контактол (kontaktol) – это продукция известного концерна Keller (Германия). Производитель предлагает следующие модификации:

К сведению. Клей Контактол электропроводный после застывания создает устойчивую к влаге «дорожку». Стандартная тара – 2, 5 и 10 г. Удельное сопротивление – 0,01 Ом на см куб.

Изготовление токопроводного клея в домашних условиях

Высокая стоимость и большой расход промышленного адгезирующего вещества часто заставляет задумываться о том, как сделать токопроводящий клей своими руками.

Самым простым способом является обогащение обычного клеящего состава электропроводящим компонентом, металлическим или углеводородным чтобы получился электропроводный клей. Для этой цели можно использовать любое средство на основе цианоакрилата. В качестве компонента, обеспечивающего электропроводность, применяется графитовый порошок. Вещество легко приготовить из грифеля простого карандаша, который необходимо растолочь до нужной консистенции.

Посмотрите видео чтобы узнать как сделать клей самостоятельно:

Объемы клея и графитового порошка должны быть равными. Для удобства эксплуатации вещества компоненты можно соединить прямо в тюбике, раскрутив нижнюю часть упаковки. Графит и клей нужно аккуратно перемешать до однородности, используя деревянную или стеклянную палочку. Этот самодельный токопроводящий клей мало отличается по своим качествам от фабричных, особенно в применении для ремонта нитей обогрева автомобильного стекла.

Клеящей основой может выступить цапонлак, которым покрывают места спайки в радиоэлектронике. Электропроводящий порошок изготавливается из графитового стержня соляной батарейки. Смешиваются равные части компонентов.

Полученное вещество отлично подходит для фиксации мелких деталей при ремонте бытовой техники. В качестве вязкой основы можно применять обычный лак для ногтей. Такой состав можно легко удалит с помощью растворителя при ошибочном нанесении. Однако, не следует ожидать хорошей адгезии от полученного продукта.

Описанные составы можно использовать для закрепления элементов, на которые отсутствует механическое воздействие. Для получения более прочного клея необходимо большее количество ингредиентов.

Как сделать контактный клейИзготовление токопроводящего клея

В качестве адгезирующей основы используется сополимер винилхлорида с винилацетатом (СР-430, А-15). Необходимо 35 г вещества соединить с таким же количеством серебряного порошка и добавить 15 г графита, измельченного до структуры пыли. В стеклянной посуде полученную сыпучую субстанцию нужно смешать с 35 мл ацетона. Готовый продукт имеет темно-серый цвет и консистенцию патоки. Вязкость вещества можно регулировать с помощью растворения ацетоном.

Клей, изготовленный по данному рецепту, обладает высокой электропроводностью, а его применение обеспечивает прочное соединение элементов.

Необычный рецепт токопроводящего клея с почти нулевым сопротивлением! — DRIVE2

Выкладываю для ознакомления работу одного чувачка на Ваш честный суд!Хочу приготовить этот клей и у себя тоже опробовать — восстановить 2 дорожки обогрева.Поехали, текст не меняю и публикую от его лица.

Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей

Сперва у меня была надежда изготовить клей традиционным способом — из грифеля мягкого карандаша, из щёток от электродвигателя, из центрального контакта солевой батарейки.

Но всякий раз меня ждало разочарование — при высыхании сопротивление клея в лучшем случае исчислялось сотнями Ом.

Для одной кнопочки это может и прошло бы, но когда целое поле клавиш имело множественные повреждения, результат было не трудно угадать.

Как сделать контактный клей

Погуглил, как всякий опытный радиолюбитель. Да, рецепты на основе серебра присутствуют на многих сайтах. Но беда в том, что необходимых химических компонентов у меня нет и раздобыть их в Луганске сейчас практически невозможно.

Стал думать, чем бы заменить серебро. И тут меня осенило: ведь обычная медь, мало чем хуже серебра. Она есть во многих деталях и сопротивление её не намного больше сопротивления серебра!

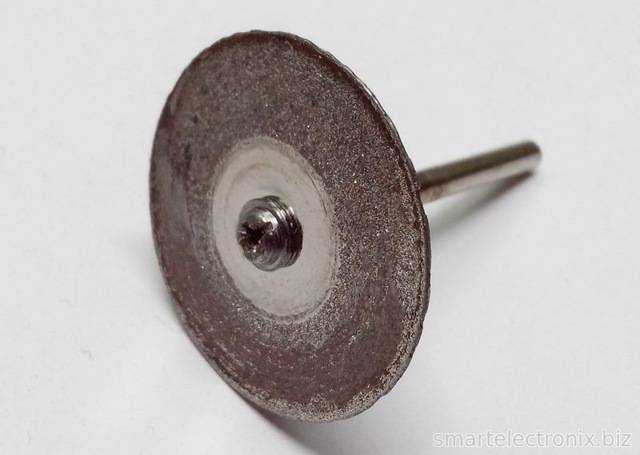

Для того, чтобы получить мелкодисперсную медную проводящую пыль, решил воспользоваться алмазным кружочком от шлифовальной машинки.

Как сделать контактный клейВ качестве источника меди послужило ушко от недавно вышедшего из строя стабилизатора 7805. На небольших оборотах боковой поверхностью диска за несколько минут наточил горку медной пыли.

Стал пробовать разные связующие для превращения медной пыли в проводящую дорожку. После нескольких неудачных экспериментов нашёл подходящий вариант — клей «Дракон» для потолочной плитки.

Он продаётся в пол литровых пластиковых бутылочках там же, где продают потолочную плитку и обои. Стоит не дорого, клеит весьма достойно, так что в хозяйстве пригодится. Прозрачный, не воняет.

До любой консистенции легко разводится обычным спиртом.

Правда из-за спирта возникла другая проблема — токопроводящий клей слишком быстро сохнет. Немного пошевелив извилинами, я понял, что надо уменьшить площадь поверхности испарения свежеприготовленного клея.

Для этого изготовил мини-пробирку из отрезка стержня гелевой ручки. Термоклеем прилепил его на кусок пластика от ПЭТ-бутылки. Получилась устойчивая конструкция.

В качестве палки-мешалки удобно использовать деревянные зубочистки — они гладкие и с тонкими кончиками. Плюс почти ничего не стоят.

Как сделать контактный клейТак как на клавиатуре ноутбука имелись большие куски отсутствующих дорожек, неплохим вариантом их восстановления оказались «шунты» из проволочек от МГТФ-0,07.Как сделать контактный клейК сожалению, до конца довести ремонт клавиатуры ноутбука товарища мне пока не удалось — я ещё не смог придумать, как склеить «сэндвич» — нижняя плёнка с дорожками приклеивалась к верхней спецклеем и таким образом соединялась электрически. Контакты очень мелкие и как их совместить вслепую, не вызвав замыкания соседних дорожек, я пока не придумал. Но перетравки дорожек восстановить удалось.

Виды токопроводящего клея Контактол

Контактол — инновационный продукт немецкого химического концерна Keller, который специализируется на изготовлении токо- и теплопроводящих клеевых составов по запатентованной рецептуре.

Клей этой марки предназначен для монтажа электронных деталей микросхем, восстановления дорожек на печатных платах, устранения разрывов на контактах.

На сегодняшний день клей Контактол доступен в трех вариантах исполнения:

Клей Контактол на серебре — однокомпонентная вязко-текучая токопроводящая композиция, предназначенная для создания электропроводящих коммуникаций на диэлектрических основаниях (стекле, текстолите и т.п.).

В качестве связующего элемента используются модифицированные смолы синтетического происхождения, токопроводящим наполнителем служит мелкодисперсный порошок чистого серебра (999 проба). Клей термоустойчив, обладает высокой покрывающей способностью, отличной влагостойкостью.

Удельное объемное сопротивление застывшего состава — 0,01 Ом на кубический сантиметр. Клей Контактол выпускается в колбочках объемом 2 грамма, стоит порядка 300 рублей.

Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей

Контактол Радио — полностью готовый к использованию однокомпонентный токопроводящий клей, предназначенный для создания токопроводящих коммуникаций на стекле, пластике и других диэлектрических основаниях.

В качестве связующей основы используются модифицированные смолы, за токопроводящие свойства отвечает мелкодисперсный графитовый порошок. Клей Контактол Радио выпускается в миниатюрных пластиковых колбах (2 грамма), стоит порядка 150 рублей.

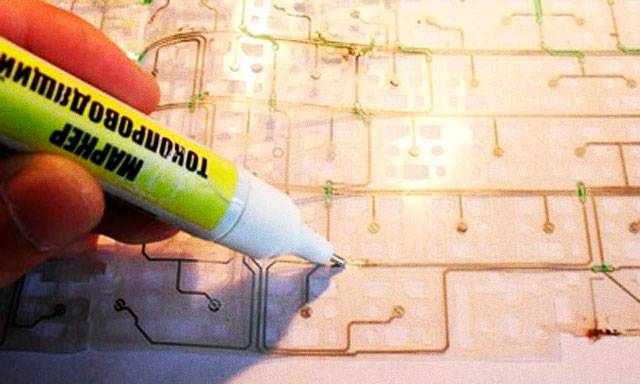

Токопроводящий маркер Контактол — клей на основе поливинилхлоридной смолы и серебряного порошка. Предназначен для нанесения на платы электропроводных дорожек, перемычек и пр. Необычная форма выпуска токопроводящего клея существенно облегчает процесс нанесения состава на диэлектрические основания.

Достаточно немного помять тюбик и несколько раз встряхнуть, чтобы наполнитель равномерно распределился по смоле. Сразу после этого можно наносить на панель токопроводящий рисунок.

Он достаточно быстро схватывается, а через 5-10 часов (в зависимости от толщины клея) наступает полная полимеризация. Для ускорения застывания можно просушить место нанесения феном. Токопроводящий маркер выпускается в блистерной упаковке 7 гр., стоит порядка 600-700 рублей.

Как сделать токопроводящий клей своими руками: изготовление по рецептам

Сегодня купить на рынке токопроводящий клей фирм Done, Deal, или других торговых марок не составит труда. Однако, стоимость его не малая. И, если вам нужно много этого вещества, то разумнее будет задуматься о том, чтобы попробовать изготовить данное средство самостоятельно.

Поэтому многие прибегают к тому, чтобы сделать токопроводящую пасту или клей для автомобиля самостоятельно. Сегодня это вполне возможно сделать без лишних трат в домашних условиях, и причем, получить при этом качественный состав.

Как сделать контактный клей

Как приготовить самодельный несохнущий токопроводящий клей:

Все разновидности клея, который проводит электричество, необходимо хранить в стеклянных емкостях, имеющих горлышко с притёртой крышкой.

Где он применяется

Как сделать контактный клейТермопроводный клей просто незаменим там, где невозможно использовать электропаяльник, иначе возрастает угроза деформации микросхем. Некоторые детали настолько миниатюрны и изящны, что жало паяльника превосходит размеры поверхности, поэтому его применение невозможно.

Проводящий ток клей имеет широкую сферу применения:

Средство Контактол применяется при изготовлении собственных печатных плат, при ремонте токонитей подогрева заднего стекла, соединении проводов методом холодной пайки. Клей на основе серебра имеет высокую вязкость, активно используется в процессе ремонта радиооборудования и компьютеров.

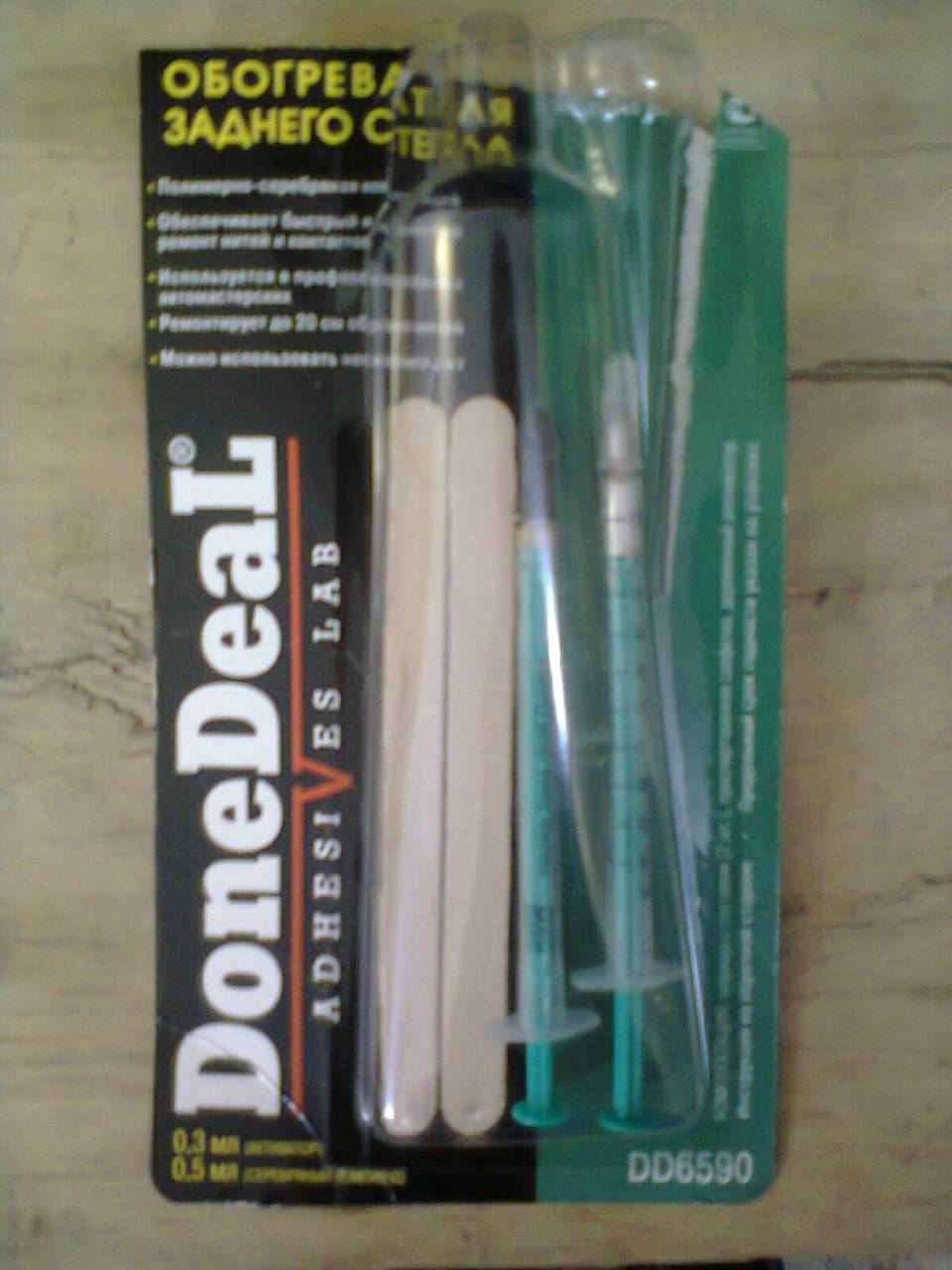

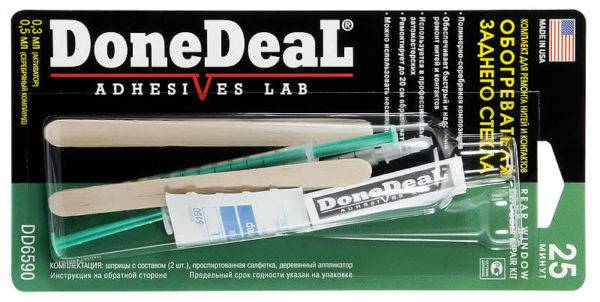

Клей Done deal двусоставной, один шприц имеет клеящую основу, другой — токопроводящую. Акттично используется в ремонте системы обогрева стёкол автомобиля.

Средство Homakoll является токопроводящей основой, на которую выкладывается нагревающийся тент. Это к тому же ещё и отличный антисептик, а также термоизолятор. Применяется для устройства системы «тёплый пол».

Известные торговые марки

На рынке представлено не так много брендов от производителей токопроводящего клея. В их числе имеются как российские компании, так и иностранные. Ниже перечислим наиболее зарекомендовавшие себя марки клеящих веществ:

Как сделать контактный клей

Особенности и свойства

Перед использованием, нужно тщательно изучить состав клея и не применять средства, содержащие воду. Состав и инструкция по применению указывается на заводской упаковке клея. Для микросхем, контактов проводов, шлейфов, остальных элементов электротехники водная основа губительна. Такой состав будет высыхать очень долго.

Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей

Компонентом, пропускающим ток в клее, зачастую является графитовый или никелевый порошок, серебро либо любой другой металл. Чем больше содержание электропроводящего компонента, тем хуже сцепка клея с поверхностью.

Состав токопроводящего клея

Еще одной особенностью данного клея, о которой упоминается на много реже, является такое понятие, как высыхание. Для совершенных растворов свойственно застывание в один момент.

Моментальное высыхание для токопроводящих составов является обязательным. При долгом высыхании работа мастера замедляется. К тому же могут пострадать участки на микросхемах, которые зальются этим клеем, если он жидкий и не локализуется в одном необходимом участке.

В составе токопроводящего клея, выполненного в соответствии с технологией для лучшей проводимости, присутствуют следующие элементы:

Известие об этом в свое время подтолкнуло некоторых на мысль о переплавке непригодных микросхем и добыче из них ценных веществ. Однако их присутствие в элементах настолько мало, что от этой затеи предприимчивым золотоискателям пришлось отказаться. Помимо своих основных функций склеивания, токопроводящий клей обязан обладать очень высоким показателем безопасности и в отношении окружающей среды, и для самого мастера.

Электропроводящий клей: что это и где используется

Токопроводящий клей можно запросто назвать универсальным веществом, которое используют практически во всех сферах машиностроения.

Благодаря термостойкости токопроводящий клей применяют при ремонтах различных механизмов обогрева, а также при обустройстве системы теплого пола и плитки.

Где используется токопроводящий клей или краска:

В электрике такой состав клея особенно нужен. Его практически нечем заменить, а порой без него просто невозможно обойтись. Кроме клея токопроводящими могут быть спрей, паста, лак и маркер.

Как сделать токопроводящий клей на серебряной основе

Чтобы обойтись без этих проблем при работе с цветным металлом, можно сделать токопроводящий крем на серебре, но это значительно сложнее, чем работа с карандашным грифелем. Перед началом работы необходимо обзавестись азотнокислотным серебром, но это может быть сложнее, чем заменить его азотной кислотой; она также проводит электричество.

В аптеке нужно купить 1% раствор формалина и бутылочку аммиака (нашатырного спирта).

Внимательно отмерив равные пропорции, нужно для начала смешать формалин и азотнокислотное серебро, после чего добавить в получившуюся смесь пару капель аммиака.

Если действия были произведены без ошибок, через какое-то время в полученном составе выпадет черный осадок — порошок серебра, который необходимо достать из жидкости (можно использовать дистиллированную воду или фильтр) и использовать в целях электропроводимости. Далее следует подсушка извлеченного из жидкости осадка при высокой температуре 105-150 градусов Цельсия. Получившийся высушенный черный порошок нужно добавить в аналогичный предыдущему рецепту любой быстросохнущий клей. Профессионалы советуют вначале смешать клей с небольшим количеством спирта. Из-за высокой скорости высыхания состава он требует периодического помешивания.

Подобных рецептов существует огромное множество, но все они основываются на одних и тех же процессов. Достаточно вспомнить уроки химии или физики в школе, чтобы выделить, какие элементы проводят ток, а позже на их основе приготовить идеальную для изделия клеящую пасту.

Получение порошка серебра для изготовления токопроводящего клея

Для получения порошкового серебра нам понадобится:

Сначала растворяем серебро в азотной кислоте в итоге получим азотнокислое серебро (ляпис)

Думаю не лишним будет сказать, что с азотной кислотой нужно обращаться с особой осторожностью, дабы не получить сильные ожоги

В настоящее время в каждой квартире есть устройства, работающие от электричества. Есть большие приборы бытовой техники, а есть совсем маленькие вроде пульта от телевизора или часов. Все они уже давно стали частью повседневной жизни, и без них трудно представить привычное положение дел в быту. Каждый прибор может сломаться.

Многие радиолюбители, да и простые пользователи электроприборов, в процессе починки устройств сталкиваются с необходимостью наличия токопроводящего клея, лака, геля или смазки для контактов. В принципе, электропроводящий клей можно приобрести в магазинах радиоэлектроники, знатоки уже знают о наличии так называемого контактола. В то же время найти его не так легко. Порой приходится искать подолгу и впустую, что стоит нервов и сил.

Такой токопроводящий клей, лак, гель или смазку можно сделать своими рукам. Как же его изготавливать дома? Главное, что в этом нет ничего сложного. Следует знать о том, что состав большинства таких клеев содержит определённые связующие вещества. К таковым относятся следующие: полиуретановые, полиэфирные, эпоксидные и другие. В эти вещества добавляются токопроводящие порошки металлов: посеребренные, серебряные, золотые.

Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей

При приготовлении токопроводящего клея своими руками можно регулировать его консистенцию. Этого добиваются при добавлении в состав клея определённых растворителей – изопропилового спирта, ацетона, этилцеллозольва. А также для создания такого клейкого вещества можно посмотреть и различные видео для лучшего понимания.

Для начала стоит перечислить компоненты, которые потребуется использовать в процессе получения порошкового серебра:

Для начала потребуется растворить серебро в азотной кислоте. На выходе получается азотнокислое серебро

Стоит отметить тот факт, что работа с азотной кислотой предполагает соблюдение осторожности и аккуратности, так как в результате неосторожных действий с данным веществом можно получить серьёзные ожоги

После нагрева в раствор следует капнуть несколько капель приготовленного заранее нашатырного спирта. В результате указанных манипуляций образуется тёмный осадок. Его потребуется промыть дистиллированной водой, а затем подсушить. Температура при подсушке должна составлять примерно 110 градусов.

Радиолюбителям чаще других приходится иметь дело с электрическим током, а ток в свою очередь очень избирателен в плане составов, по которым он должен проходить. Электропроводящий клей выступает в этом случае настоящим спасением, и именно он применяется для электросхем, полезный своим умением провести ток.

Клей может применяться для работы с электрическими схемами (например, в клавиатурах или бытовой электронике), при создании инструментов обогрева и напольных покрытий. Но не только радиолюбителям он будет интересен. Этот вид клея по-настоящему необходим при ремонте автомобилей: его используют со стеклом, как токопроводящую пасту для герметизации и др. Рассмотрим подробнее, как сделать токопроводящий клей своими руками и чем его можно заменить.

Особенности и свойства токопроводящих клеящих составов

Впервые электропроводный клей удалось сделать в Германии в 1940 году. Позже его начали активно использовать в разных сферах машиностроения, а сейчас он и вовсе считается универсальным средством. Настоящий токопроводящий клей может применяться вместо пайки, для обустройства теплых полов, систем подогрева: он отлично выдерживает повышение температур. Прочие свойства средства таковы:

Как сделать контактный клей

Основным же свойством клея считается его низкая электрическая сопротивляемость. Применение электропроводящего клея помогает придать деталям устойчивость к повреждениям, ударам, вибрации. Также состав защитит микросхемы от перепадов температур.

Важно, чтобы клей для электроники не имел воды в составе. Водная основа только испортит электрические схемы, контакты проводов, да и само средство будет сохнуть слишком долго

Обычно в состав включаются никелевый или графитовый порошок, серебро или любой иной металлический, проводящий ток.

Сферы применения токопроводящих клеев разнообразны:

Как сделать контактный клей

Как изготовить токопроводящий клей в домашних условиях

Есть несколько рецептов приготовления токопроводящего клея своими руками.

Рецепт 1: Секундный клей + простой карандаш

Рецепт 2: Батарейка + цапонлак

Для этого рецепта нужна обычная солевая пальчиковая батарейка, точнее не сама батарейка, а графитовый стержень от нее.

Рецепт 3: Эпоксидка + алюминиевая пудра

Токопроводящий клей можно приготовить также на основе эпоксидной смолы.

Все перечисленные рецепты позволяют быстро и с минимальными затратами приготовить в домашних условиях клей, который подойдет для ремонта нитей обогрева заднего стекла автомобиля и решения других задач.

Важный момент: Чем больше токопроводящего наполнителя будет в клеящем растворе, тем лучше будет токопроводность, но прочность соединения при этом неминуемо сократится.

Рассмотрим применение токопроводящего клея на примере ремонта обогрева автостекла:

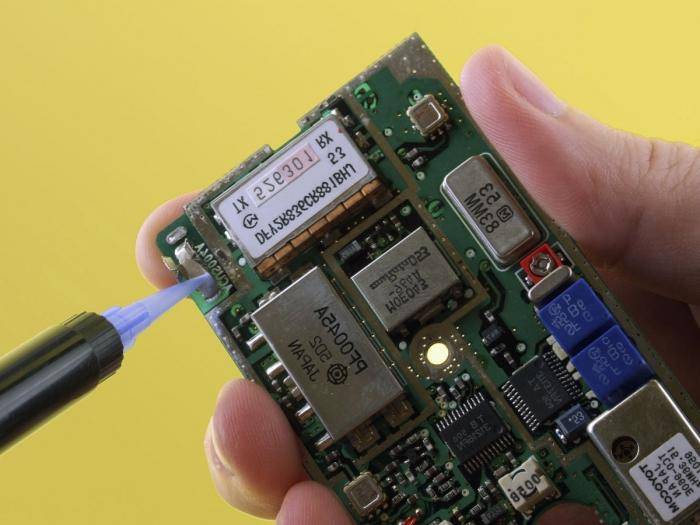

Качественный токопроводящий клей обеспечивает прохождение электрического тока с нормированными потерями. Такие составы применяют для восстановления дорожек печатных плат, иных ремонтных мероприятий. В данной публикации рассмотрены фабричные изделия и функциональные аналоги, которые можно сделать самостоятельно в домашних условиях.

Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей Как сделать контактный клей

Дополнительные варианты

Реже пользователи пытаются сделать иные типы клея, которые служат альтернативой магазинным продуктам.

Клей-карандаш

Клеящий карандаш делают из ПВА. Для корпуса нужно взять старую упаковку от дезодоранта-антиперспиранта, которая плотно закрывается. Настрогать хозяйственное мыло (2 части), залить водой (1 часть). Растворить на водяной бане, влить 4 ложки ПВА, остудить. После выложить массу в упаковку, дать застыть.

Супер-клей

Настоящий супер-клей сделать, конечно, не получится – он готовится из цианакрилата с добавлением ряда сложных химических компонентов. Но очень надежный состав все-таки можно создать своими руками. Для этого понадобятся:

Сахар растворяют в воде, добавляют известь, нагревают 30 минут на водяной бане. Далее в раствор помещают измельченный столярный клей, варят, пока масса не будет однородной. Средство можно использовать для склеивания металла, керамики, фарфора.

Клей для пенопласта

Лучше всего для наклеивания пенопласта подходит столярный клей. Также годится казеиновый клей, который смешивают в равных частях с гашеной известью. Такое средство идеально для крепления пенопласта при утеплении дома.

Клей из пенопласта

Из ацетона и пенопласта делают клей для соединения элементов из стекла, металла, дерева. Пенопласт измельчают в крошку, заливают ацетоном, чтобы полностью покрыть его. Тягучая масса получается практически сразу, ее можно применять как обычный клей, предварительно хорошо перемешав.

При изготовлении клеев своими руками можно серьезно сэкономить, особенно если в доме, квартире планируется большой ремонт. Качество готового продукта может несколько уступать магазинному, зато он точно будет безопасен для здоровья и доступен!

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
