Как сделать корпус для фонаря
Самодельный фонарик своими руками
Фонарики представляют собой очень удобные приборы, которые применяются для решения большого количества задач. В хозяйстве фонарик вещь незаменимая и крайне важная. Но далеко не всегда у пользователя есть в наличии уже готовый прибор, так что на помощь придут знания о том, как сделать фонарик своими руками.
Этапы сборки фонарика на ярком светодиоде
Наиболее эффективными считаются самодельные фонарики на сверхъярких светодиодах. Они отличаются надежностью, удобством и невысокими требованиями к питанию. Чтобы самодельный фонарик работал долго, рекомендуем соблюдать этапы сборки.
Чертеж и схема
Обычные схемы фонарей с лампами энергозатратны и неудобны. Они не способны обеспечить нужный световой поток и не обладают большим ресурсом. Избавиться от недостатков помогут схемы для диодных источников освещения.
При разработке схемы фонарика со сверхярким светодиодом учитывайте, что он запитывается двумя батарейками типа АА или аккумуляторами. Лучше всего подойдет светодиод DFL-OSPW5111Р с высокой яркостью света, белым оттенком и рабочим током 80 мА.
Для стабилизации напряжения и предотвращения мерцаний в схему встраивают готовую микросхему ADP1110, способную функционировать от батареек с напряжением 2-12 В.Она имеет три вывода напряжения: 12 В, 5,5 В, 3,3 В.
От батареек или аккумуляторов ток поступает на конденсатор большой емкости и обкладки чипа ADP1110. В качестве источников питания можно использовать батарейки «таблетки».
Ограничение пульсаций обеспечивает катушка индуктивности и диод Шотки. Диод создает барьерный эффект на переходе от металла к проводнику. Прямое сопротивление в данном случае очень мало, что увеличивает быстродействие.
Подбор инструментов и материала
Чтобы самостоятельно сделать фонарь со светодиодными источниками, потребуются:
Чтобы наносить клей было удобно, можно воспользоваться шприцем или специальным пистолетом для дозирования вязких веществ.
Сборка самодельного фонарика предполагает работу с электрическими схемами, потребуется паяльник и припой.
Сообщества › Сделай Сам › Блог › Самодельные светодиодные фонари 1W на скорую руку.
Позвали однажды играть в дозор по городу, по ночам. Бегать по забросам, загаданным точкам, искать коды и решать задания. Очень увлекает. Ну и пошло поехало. За несколько дней до начала игр встал вопрос собрать фонарей для команды, да что б светил неплохо, ну и подольше светили, более менее надежные и простые и обязательно на аккумуляторах (18650). Да побольше. Игры то ночью, нужно чем-то светить.
Есть целая куча металлических сальников для блоков, есть куча старых картриджей от принтеров. Так же задолго до сборки с алиэкспресс были заказаны 1 ваттные светодиоды в кол-ве 50шт на радиаторах.
Поехал купил линзы в магазин вот такие. С крепежом для радиатора и утапливаемые в корпус фонаря:
Нужен корпус. Для этого отлично подошли старые алюминиевые фотобарабаны от картриджей лазерных принтеров. Их у меня куча, знал что из них можно выдрать что-то полезное и забрал с работы списанные. Счищаем светочувствительный слой ацетоном. Остается либо прочный керамический слой (кремовый цвет), либо можно до металла счищать. Керамический лучше оставить, он очень прочный и хорошо защищает люминь под собой. Даже не царапается. Вот такие барабаны.
Один барабан- 2 корпуса. Я отрезал длинной 93мм. Что б уместить туда аккумулятор и начинку.
Сначала делаем «драйвер». С этим я особо не парился, времени небыло что бы ждать AMC7135. Поэтому я рассчитал резистор и поставил его. Резистор получился 3.2 Ома. Как раз ток был порядка 310-320мА с свежим аккумом. Фото внутрянки сделать не смог, дабы не смог разобрать фонарь, там на эпоксидке все сидит.
Берем 1 сторонний текстолит, вырезаем кругляш по размеру радиатора. На нем «фрезеруем» дорожки, что б посадить резистор. Вырезаем из меди (0.3-0.5 мм) полоску. П-образно ее сгибаем, что бы под ней смог пройти резистор и припаиваем к кругляшу. Это будет «плюс» у фонаря.
Приклеиваем этот кругляш к радиатору светодиода. Проводом МГТФ подпаиваемся к диоду.
Прикручиваем этот бутерброд к линзе. «Минус» светодиода, подпаяв, выводим оголенной медной проволокой к одной из 3х ножек линзы. Сбоку. При помощи этой проволоки мы заводим «минус» на корпус фонаря. Нагрев проволочку слегка на 1\3 утапливаем в пластик. Мажем эпоксидкой по кругу, вставляем в корпус с натягом проверяем контакт с корпусом и откладываем сохнуть.
Вот фото изнутри (как смог сфотал.)
Потом нужно вырезать полоску из пленки, которую сворачиваем в трубочку и вставляем в корпус. Она съест лишний диаметр для того, что бы аккумулятор не болтался внутри. Ну и за одним изолирует стенки корпуса от аккума.
Теперь делаем заднюю часть. Для этого я расчехлил пакет с ранее запасенными сальниками с работы.
Так же вырезаем из текстолита кругляш по внутреннему диаметру сальника, на нем у нас будет напаяна пружина. С другой стороны тоже выпиливаем кругляш по размеру отверстия. Сверлим центр, приклеиваем туда кнопку. Кнопка будет коммутировать аккумулятор по «минусу» (как концевики на дверях в авто.) и фонарь включится. Припаиваемся к пружине, а от нее провод к кнопке на один из выводов. Со 2го вывода кнопки паяемся к корпусу самого сальника.Собираем все в кучу и обильно заливаем термоклеем. Получается вот такая штука. Т.к. сальник не совсем по размеру трубки, я напаял на пояске по кругу медную полоску, что бы компенсировать малый диаметр.
Теперь надо как-то фиксировать это дело на корпусе. Резьбу резать негде, и нечем. Решил сделать так:
Вставил эту крышку в фонарь, зафиксировал. Сверлом в 1-1.5 мм просверлил 2 отверстия по бокам. Согнул из стальной проволоки фиксатор, который будет держать нам задницу фонаря, за него же можно и веревку приделать, что б из рук не выпадал. Вот такая штука.
Опосля высыхания эпоксидки берем аккумуляторы 18650 надерганные из ноутбучных батарей
Вставляем в фонари и бежим на забросы играть)
Подумываю сделать себе мощный линзованный фонарь на 10 ваттном светодиоде. Но дело пока в процессе создания драйвера. В прниципе драйвер уже готов. Будет импульсным. «Повышающе-понижающим» Схему потом найду выложу, дабы делал ее сам. Развести плату да оптимизировать по деталям осталось.
Простой фонарик с регулируемой освещенностью своими руками
На сегодняшний день существует много видов фонариков, таких как обычных, так и фонариков с регулировкой пучка света, то есть это фонари, у которых можно регулировать площадь освещенного места с помощью обычной собирающей линзы. В этой статье я вам расскажу и покажу, как сделать именно такой фонарик, у которой вместо обычного переднего стекла будет та самая собирающая линза, которую я показывал в прошлой статье. Если вы не видели эту линзу и способ ее конструирования из обычной пластиковой бутылки и воды, то можете просто перейти по этой ссылке. И так, перейдем к самому изготовлению нашего фонарика.
Для изготовления нам понадобятся:
Материалы:
1) Собирающая линза,
2) Две бутылочки от витаминов, разных по размеру,
3) Мощный и яркий светодиод, но у меня только в качестве примера не очень яркий обычный светодиод,
4) Провода разного цвета,
5) Термоусадочные трубки или изолирующая лента,
6) Кнопка для включения и выключения фонарика,
7) Три мизинчиковые батарейки на 1.5В и как бы контейнер для них для получения одной 4В батареи.
Процесс изготовления фонарика с регулируемой яркостью своими руками.
Берем ранее изготовленную самоделку, ссылку на которую я оставил в начале статьи. То есть собирающую линзу.
И баночку от витаминок.
С помощью острого канцелярского ножа отрезаем донышко баночки.
С помощью горячего клея приклеиваем самодельную собирающую линзу вместо донышка.
Канцелярским ножом отрезаем другую сторону баночки, что в получившееся отверстие легко помещалось другая баночка, чуть меньше по размеру и объему. Надо, чтобы баночка держалась внутри другой баночки, не падала из нее.
Теперь берем светодиод, лучше по мощнее, не как у меня (об этом я упомянул чуть ранее, в начале статьи).
Вынимаем маленькую баночку из большой и на ее донышке, прямо по середине делаем отверстие по диаметру толщины светодиода. Отверстие можно сделать дрелью или шуруповертом, ну или просто поковырять канцелярским ножом.
Берем соединительные провода, светодиод, три мизинчиковые батарейки по 1.5В, контейнер для батареек и выключатель и собираем электрическую цепь, спаяв все электрическим паяльником соединив все последовательным путем. Оголенные участки изолируем термоусодочными трубками или обычной изолентой.
Как я написал ранее, помещаем все в корпус, то есть в маленькую баночку от витаминок.
Помещаем светодиод в ранее изготовленное отверстие и заклеиваем ее горячим клеем.
Оказалось, этот процесс не очень то и прост в деле.
С помощью канцелярского ножа делаем прямоугольное отверстие для выключателя фонаря.
Выключатель тоже заклеиваем термоклеем, как и светодиод.
Вставляем батарейки и помещаем их внутрь баночки, и крышкой закрываем отсек. В случае того, если батарейки разрядятся, откручиваем крышку, вынимаем батарейки и вставляем новые, потом так же закрываем.
Ну вот такой прибор у меня получился.
Так же канцелярским ножом делаем прямоугольные отверстия на большой баночке. Делать это вообще не обязательно.
Проверяем фонарик на работоспособность. Делать это лучше в темноте.
Да, светодиод бы помощнее, жаль что сильнее не нашлось.
С таким светодиодом фонарик больше всего похож на ночник.
Вот и все, фонарик готов и протестирован, теперь можно активно пользоваться. На баночках надо отклеить наклейки, и так будет видно получше и красивее. Повторяю, светодиод лучше использовать мощнее. Тем более на этом светодиоде есть еще своя собирающая линза, и из-за двойной линзы свет стает тусклей. Сюда подойдут светодиоды, такие как XM-L2, T6, но они жутко дорогие. Они используются на китайских фонарях, и светят на несколько десятков метров.
На этом у меня все, всем большое спасибо за внимание!
Фотофонарь своими руками
Для того, что бы собрать фотофонарь нам понадобится:

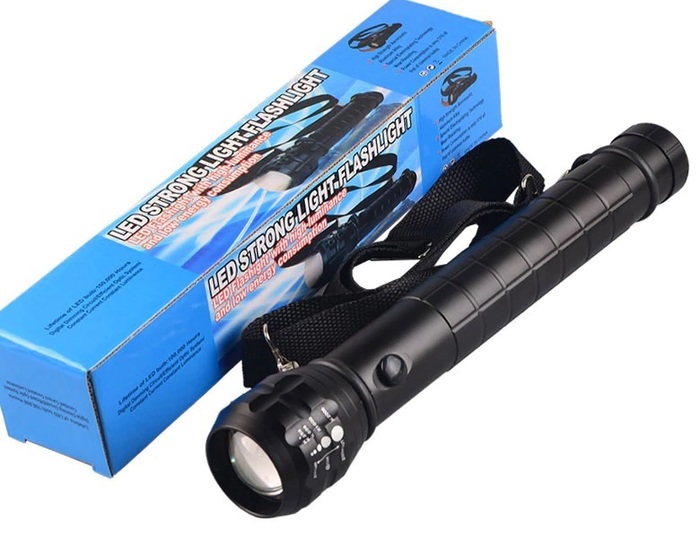

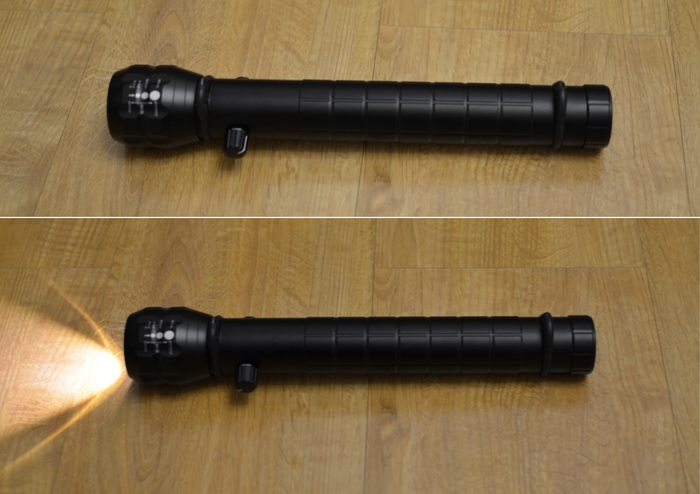

1) Китайский фонарь (будет использован в качестве корпуса)

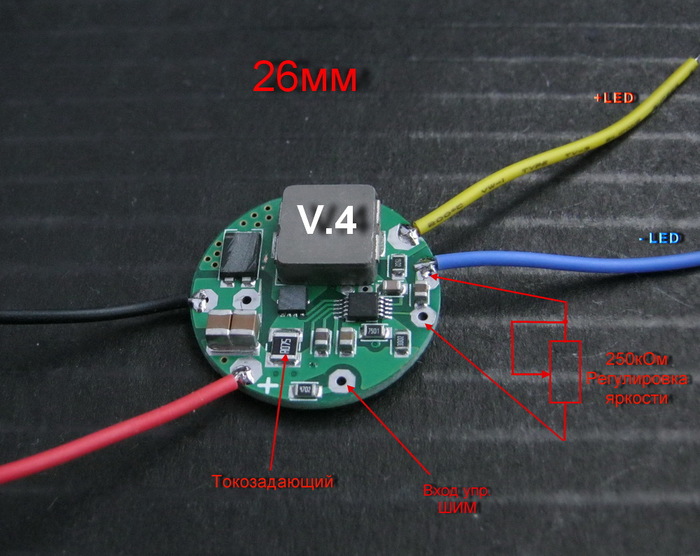

3) Драйвер светодиода с регулировкой яркости
4) Переменный резистор на 250кОм

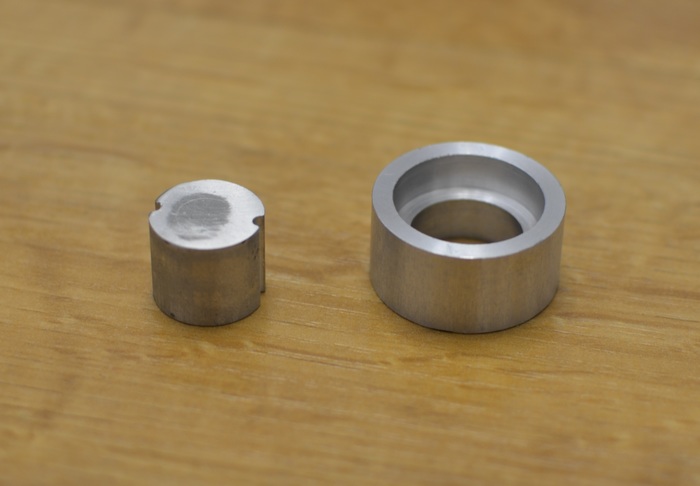

5) «Усилитель» радиатора светодиода из алюминия, выточенный у токаря

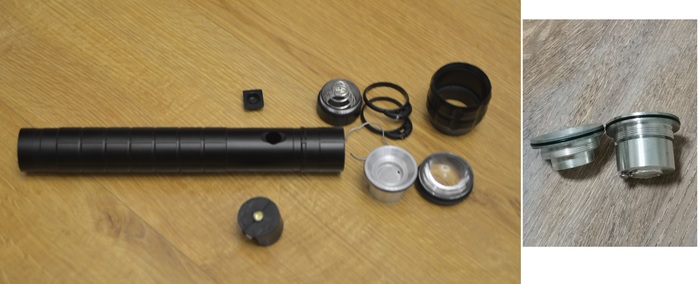

— разбираем китайский фонарь и вынимаем родной драйвер и светодиод.
— на родной радиатор одеваем «усилитель» радиатора, смазав его термопастой.

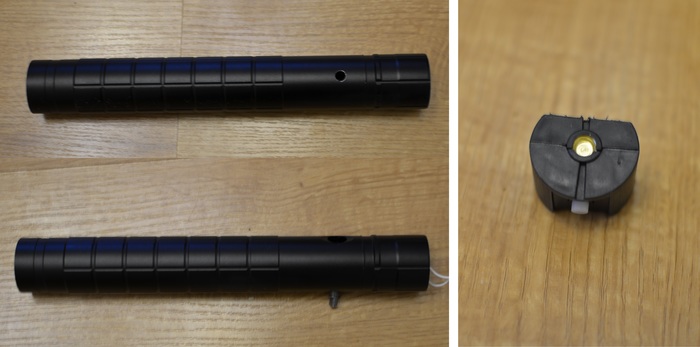

— просверливаем дырку, напротив кнопки выключения, в 7 мм для переменного резистора и подпиливаем корпус кнопки.

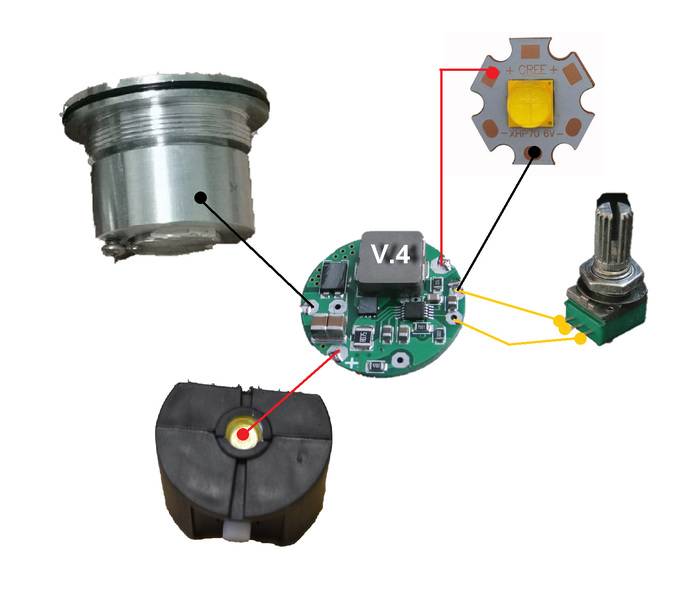

— припаиваем проводами кнопку, драйвер, переменный резистор и светодиод:
— все собираем в корпус, устанавливая светодиод на радиатор площадку смазываем термопастой, обматываем изолентой драйвер или усаживаем его в термоусадку. Profit. Фотофонарь готов.
Чукча не писатель. Фотографировал на тапок. Мой первый пост.
Найдены возможные дубликаты
Фонарь с возможностью регулировать силу свечения и определенной температурой свечения.
Готовых решений не существует?
обоснуйте. Или вы их собираете, но боитесь, что перестанут покупать? xD
только это две совершенно разные вещи, вы бы еще ссылку на софтбокс бы скинули или на вспышку xD
фонарь, который максимально отвечает всем требованиям для работы с фото и видео.
фонарь, который максимально отвечает всем требованиям для работы с фото и видео
На форумах рыбаков глянь, там китайчат под 18650 есть. В дзене было.
да мне уже не надо, я себе сделал.
Только когда соберёшь не забудь заплатить деньги.
Фотофонарь из линзовика. А мужики то и не знали.

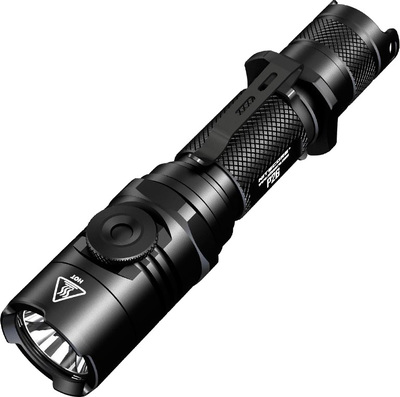

Nitecore P26
Плавная регулировка яркости. 1000 люмен.
На Али думаю и дешевле найти можно.
Можно взять Nitecore EC22, он на тысячу дешевле.
свечение нужно около 3000 Кельвин
Что такое гелевые фильтры ты не знаешь? Full CTO, например.
Про видео не скажу, не занимаюсь этим.
Если тебе всё же нужна большая мощность, держи:
плавная регулировка яркости
водонепроницаемый, подходит для дайвинга
На Али комплект с зарядкой, аккумуляторами и сумкой в среднем 1800р.
плавная регулировка яркости
водонепроницаемый, подходит для дайвинга
На Али комплект с зарядкой, аккумуляторами и сумкой в среднем 2000р.
Цветовую температуру, как я уже писал, гораздо лучше менять лучше с помощью фильтров, они ее выдадут гораздо более точно. Комплект фильтров из 12-14 штук на том же Али стоит 150-250р.
Так что я не вижу смысла заниматься всей этой самодельщиной, если всё можно купить уже в готовом виде за вполне небольшие деньги у тех же китайцев, у которых ты купил свой фонарь.
