Как сделать корректор фар
Делаем автоматический корректор фар самостоятельно
Начиная с 2010 года машины, оснащенные ксеноновыми фарами должны иметь в обязательном порядке автокорректор, который выравнивает установочный угол фары так, чтобы исходящий свет падал горизонтально дороге и не слепил водителей встречной полосы. Особенностью такого устройства является автоматическая корректировка направления светового луча при изменении положения автомобиля на подъеме, спуске или неравномерной загрузке.
Принцип действия автокорректора
Для правильного использования корректора в задней части транспортного средства устанавливается датчик, определяющий его угол наклона, после чего информация фиксируется в блоке управления и ток дает сигнал на поворот фар в том или ином направлении.
Пример: на заднем сидении автомобиля сидят пассажиры или багажник слишком загружен, при этом часть машины заметно проседает. В этом случае свет фар устремлен вверх, что приводит к плохому освещению в темный период времени и в непогоду. При таком положении машины датчик фиксирует изменения, а корректор выравнивает фары так, чтобы свет шел горизонтально, независимо от просадки кузова. Такие действия автокорректора происходят автоматически и совершенно незаметно.
Корректоры фар производятся по принципу конструктивной особенности и принципу работы, и подразделяются на квазистатические и динамические.
Установка автокорректора
Цены на приобретение и установку системы коррекции фар в сервисных центрах варьируются, и при этом не всегда по карману. Поэтому есть вариант соорудить и установить конструкцию своими руками. Динамический вариант корректора в домашних условиях изготовить нельзя, но вполне реально сделать электромеханическую конструкцию.
Такой автокорректор работает на моторедукторах, установленных в каждой фаре и блоке управления, которые можно вполне свободно и недорого приобрести на любом авторынке. Дополнительно понадобятся провода и крепежи, колодки и клеммы, кембрик, паяльник и изоляция.
Выбирать комплектующие необходимо соответственно габаритам штатного корректора и устанавливать в предусмотренное для этого место заводом-изготовителем. Для этого нужно провести демонтаж сломанного устройства.
Порядок установки автокорректора фар:
Если все же автокорректор приобретается отдельно, то, как правило, бывает укомплектован датчиками, электроблоком управления, проводкой и приводными устройствами, что позволяет без особого труда установить корректор на конкретную машину. Автолюбители отмечают в основном 2 фирмы, специализирующиеся на производстве автокорректоров фар – это Hella и SmartEye.
Автокорректор фар является неотъемлемой и обязательной составляющей транспортного средства, особенно оснащенного ксеноновыми лампами. За счет этого модуля решается ряд важных задач водителя: безопасность движения в темное время суток и в плохую погоду, правильное освещение при неравномерной загруженности автомобиля, сглаживание негативного влияния ксенона на водителей встречного транспорта, беспрепятственное прохождение ТО. Правильный свет автомобиля – залог комфорта и безопасности на дорогах.
Toyota Corolla Д.RED с Гаджетами › Бортжурнал › Часть 1. Установка автокорректора «Силичъ»
Собственно вот набор «Силичъ» Автоматический корректор наклона фар «Зенит».
У форумчанина Heigross есть отчет об установке данного коректора. Этот отчет я и взял как инструкцию, и дополняю своими фотографиями и комментариями.
В моем комплекте шли другие крепления, которые я переделал под свой манер.

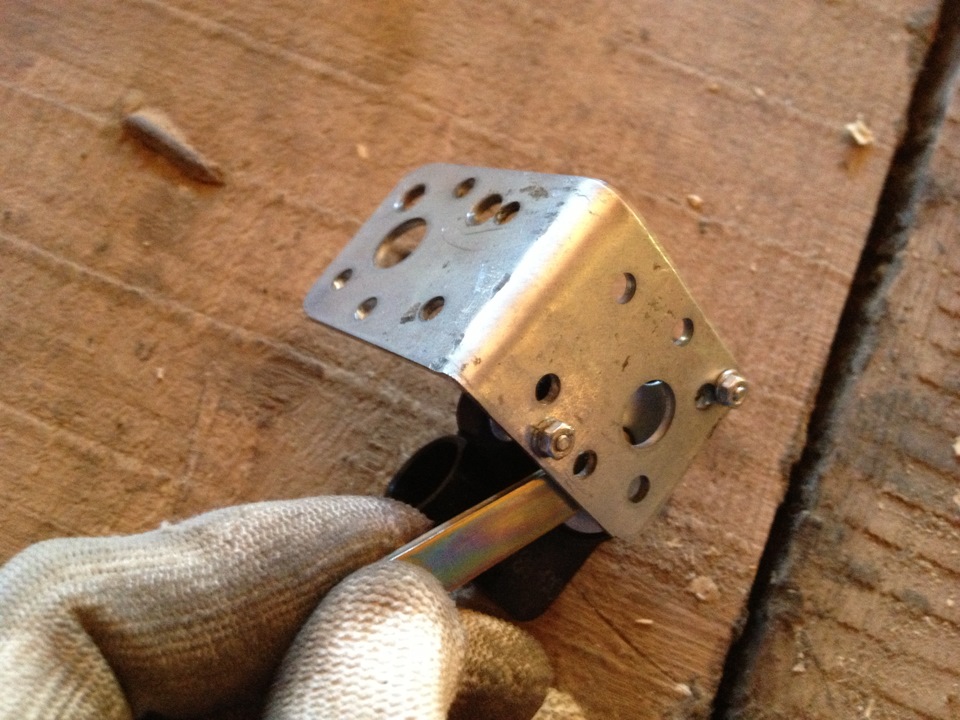

Пластину прилагающуюся в комплекте, согнул в уголок, просверлил отверстия для крепления датчика и отверстия крепления к кузову.

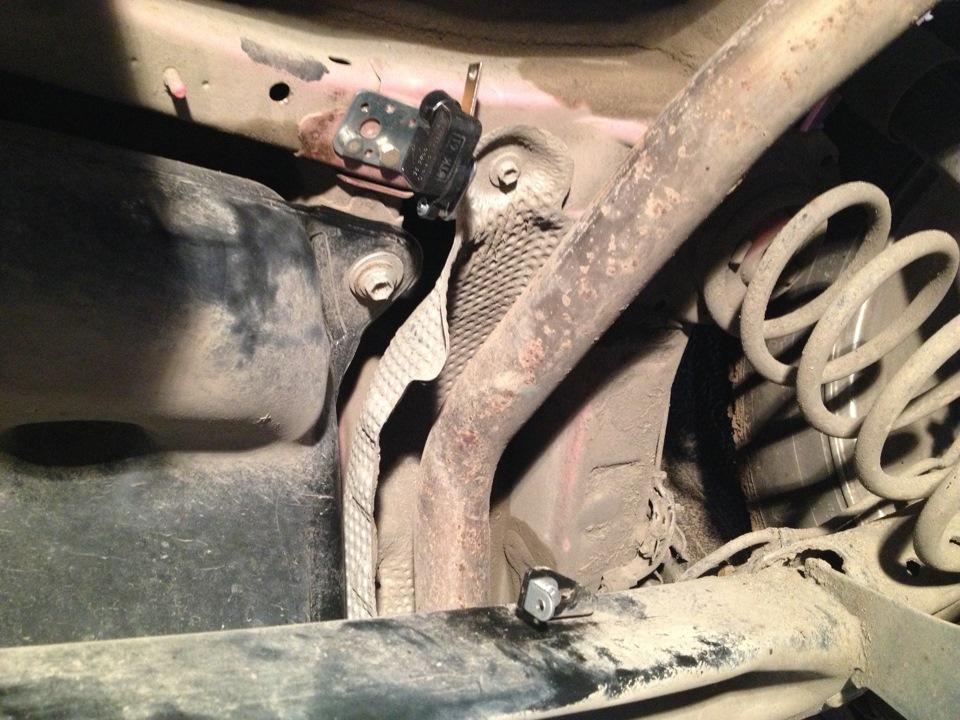

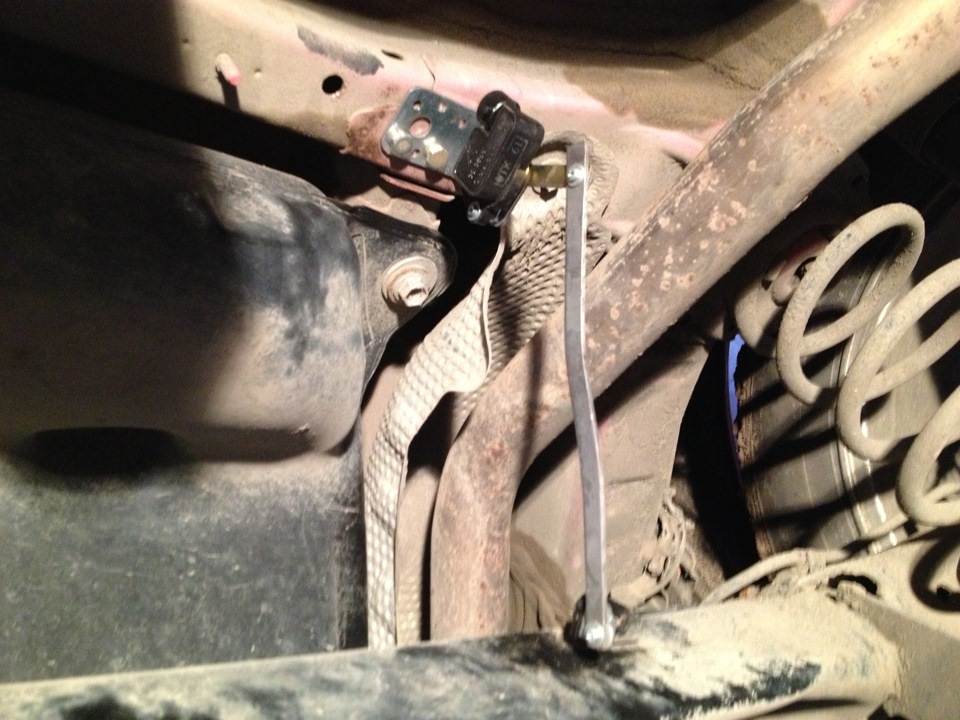

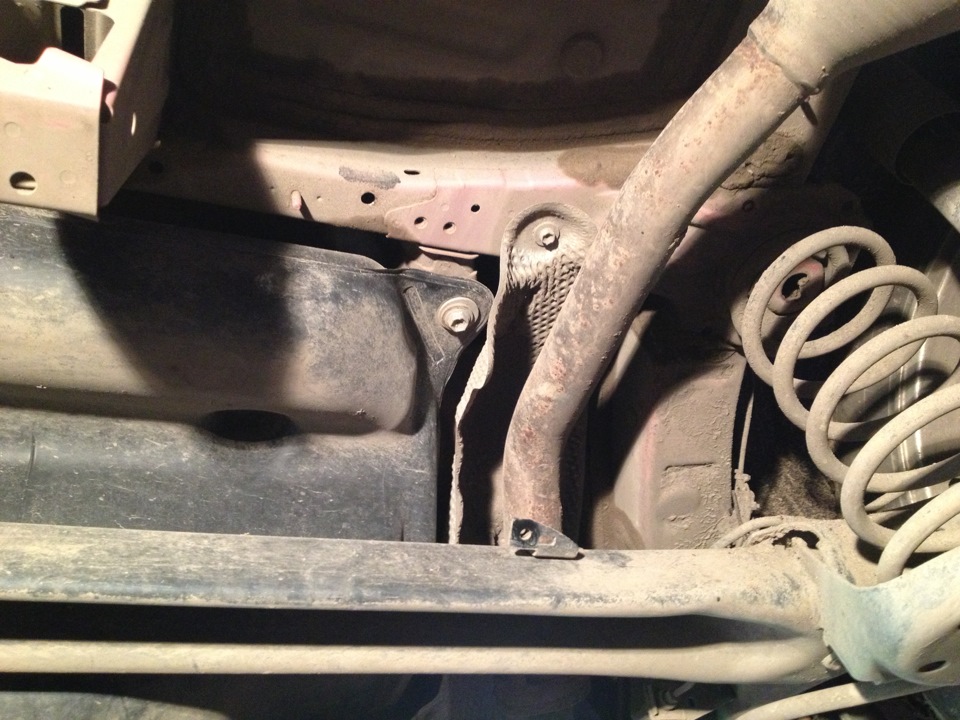

Датчик закрепил в штатное место на кузове, возле левого заднего колеса, а тягу к задней балке.
По инструкции к корректору, поднял заднюю часть авто на домкратах и вывесил задние колеса, сделал замер тяги и получил длину по осям креплений 19 см. Её сделал сам из подручного металла.

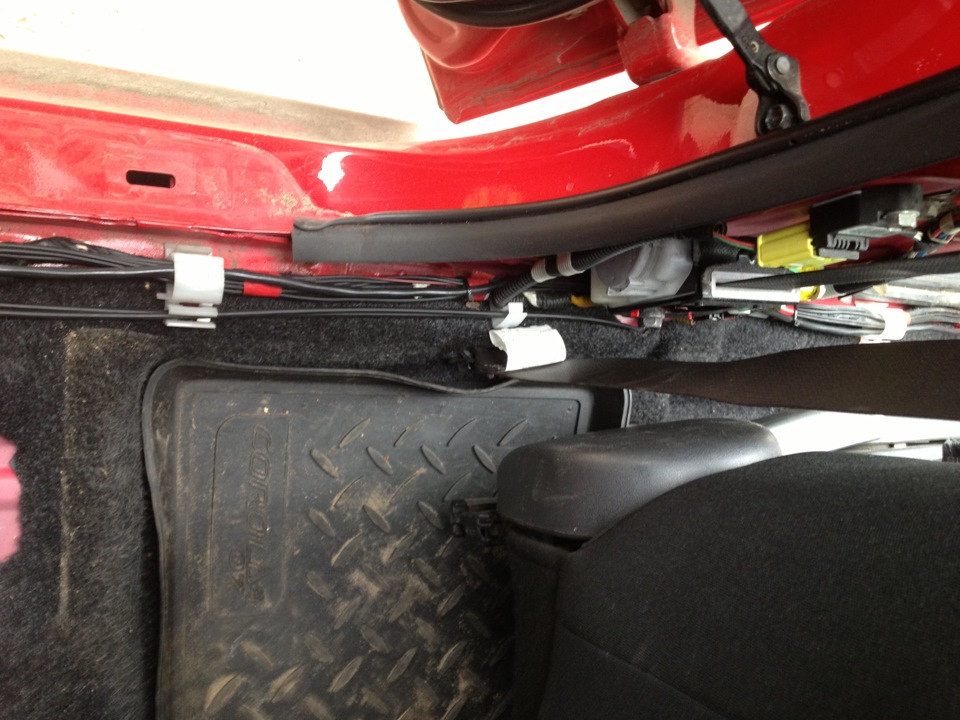

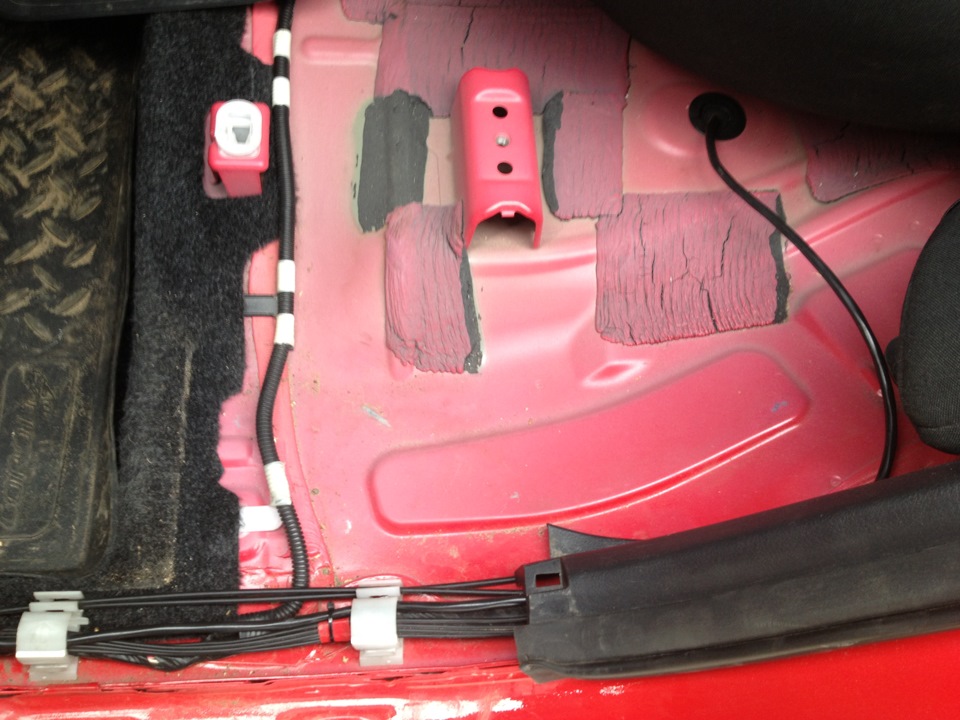

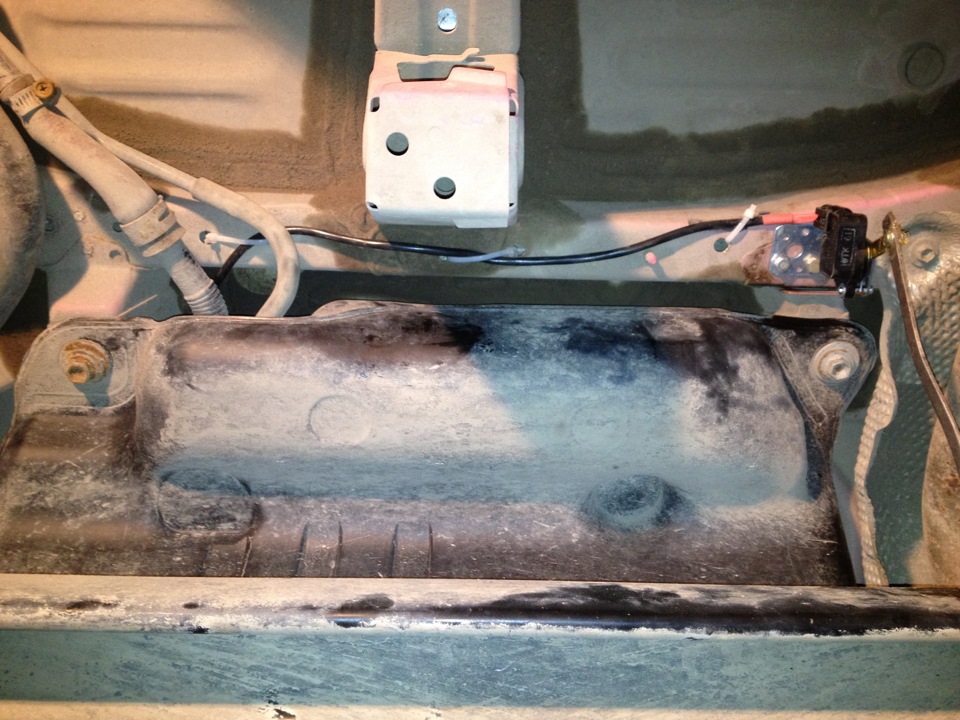

Провод крепил по ребру жесткости стяжками и через заглушку вывел в салон под заднее сидение слева.

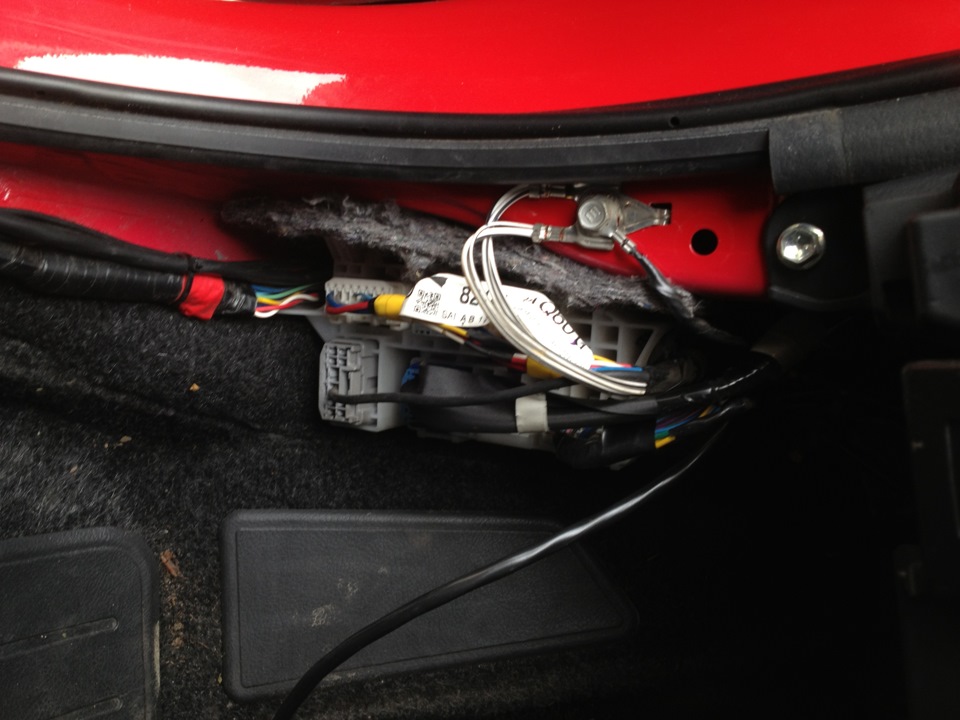

Далее провод провел по левой части, где идут все основные провода и подвел к регулятору наклона фар.
Далее легким движением руки была вынута панель, где располагается регулятор ручного корректора и из него была вынута фишка.
Провода по цветам:
бело черный — минус
зеленый — подсветка
красный — на электрокорректоры
фиолетовый — питание
Провод от датчика корректора подключаем согласно инструкции.

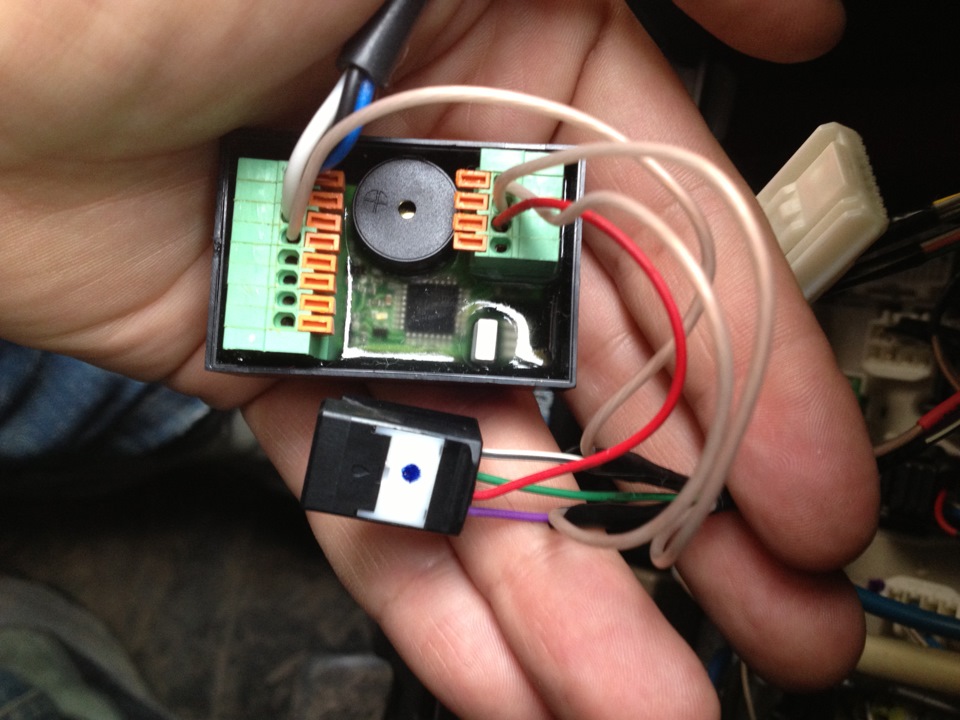

Далее подключаем контроллер корректора к нашей проводке: разрываем цепь красного провода, удлиняем и в контроллер, подключаемся к питанию плюс минус и собственно говоря ВСЕ!
Где было возможно на соединениях проводов использовал термоусадку, в др случаях изоленту.
Далее налепил на контроллер двухсторонний скотч, закрепил на вынутой панели и вставил панель обратно.
При включении габаритов, ближнего или дальнего света, контроллер совершает «кивок» фарами… Видео работы будет позже.
Продолжение следует…
Скоро будет отчет об установки контроллера ДХО дальнего света в пол накала.
UPDATE Прошло полтора года, «полет нормальный»! Позже после установки сделал правильную настройку автокорректора. После установки сразу не сделал, и он не реагировал на загрузку задней оси, только делал кивок. После этого убрал ручной регулятор за панель, а вместо него стандартную заглушку, что бы ни у кого лишних вопросов не возникало.
Hyundai Solaris Hatchback WhiskeyВоз › Бортжурнал › Установка универсального автоматического корректора (автокорректора) угла наклона фар СиличЪ-Зенит. Пока что блок управления, без датчика.
Всем читающим данную запись — отличного времени суток! 🙂
Не так давно в своем БЖ я размещал запись «Установка омывателя фар Hella», и упоминал, что совместил подключение омывателя фар на кнопку в салоне с еще одной полезной установкой.
Омыватель фар я тогда решил установить спонтанно, в совокупности с другими необходимыми работами, требующими снятия бампера. Так получилось, что и решение поставить автокорректор фар все-таки родилось так же — когда просто увидел подходящее для установки место 🙂 Хотя, мысли и желание установить появились еще пару лет назад. Лень было. Руки не доходили. Времени не было))
Углубляясь в вопрос выбора автоматического корректора фар, видим на рынке следующие варианты…
— Автоматический корректор фар Hella
Этот вариант отличается своей ценой (как и у всего зарубежного и именитого, он далеко не всем по карману, мягко говоря). А также сомнения вызывают ультразвуковые датчики. Уже если датчики парктроника нуждаются в постоянном внимании, особенно весной\осенью в связи с постоянной грязью, а зимой — с наледью, то что же будет с подобными датчиками под днищем автомобиля? Думаю, этот вариант для чистых европейских дорог и толстых буржуйских кошельков 🙂
— Китайские варианты
Не знаю точно, продаются ли они до сих пор, припоминается несколько разновидностей — в т.ч. Smart Eye, и подобные. У них одна общая особенность, помимо хваленого и всем известного китайского качества — в роли датчика используется акселерометр. Такие же присутствуют в современных смартфонах, планшетах и прочей подобной технике. Датчик лепится на двусторонний скотч в багажнике. Ох уж и любят китайцы все свои недоделки гаджеты крепить только на него))
Тут дураку понятно, что датчик будет сходить с ума на всех горках, на спусках, задирать-опускать фары в самые неподходящие моменты, и вообще вести себя непредсказуемо. Короче говоря, этот вариант тоже не для нас)
— Автоматический корректор фар СиличЪ-Зенит (Россия)
А вот здесь уже интересней — механический датчик бесконтактного типа, цена на уровне китайского аналога, множество положительных отзывов на просторах интернета, и на д2 в частности. Годовая гарантия.
Универсальность — главное, чтобы был штатный рабочий электрокорректор фар с «крутилкой».
Думать тут нечего, это наш вариант.
Как я уже говорил, мысль об установке автокорректора пришла, когда я выбирал место для кнопки. Выбрав, нашел место и для автокорректора. Так как комплектация у меня самая обычная — Classic, слева от руля у меня только «крутилка» электрокорректора, а никаких регуляторов подсветки, кнопок есп и прочего нет. Вот прямо справа от ручного корректора я и решил ставить кнопку — заодно и взять питание с питания регулятора угла наклона фар.
…А раз я буду врезаться в проводку штатного корректора, почему бы не совместить это с установкой блока управления автокорректора Зенит? Правильно, надо совместить.
Пока что установил только блок управления, датчик также буду устанавливать, как появится возможность помыть днище автомобиля, доехать чистым до ямы и не замерзнуть при установке))
Изначально блок Силича представляет собой плату, размещенную в пластиковый корпус и залитую герметиком. Предполагается, что все необходимые провода будут подключаться к блоку с помощью зажимных контактов, размещенных на плате.
Но так как места для установки у меня не очень много…
Было решено внести некоторые изменения во внешний вид устройства, чтобы все влезло и не занимало много места.
Никому не рекомендую разбирать\перепаивать\ломать приобретенное устройство, так как любое самостоятельное вмешательство в целостность устройства повлечет потерю официальной гарантии.
Не буду рассказывать, что и как было сделано, расскажу и покажу лишь то, что получилось.
Плата была извлечена из корпуса, а разъемы были заменены проводами. Пришлось добавить пару перемычек между контактами разъема, поэтому еще раз повторяюсь — ни в коем случае не советую повторять) может не заработать).
Габариты устройства моментально уменьшились, появилась возможность запихнуть установить плату в подходящее место, выведя провода из платы наружу.

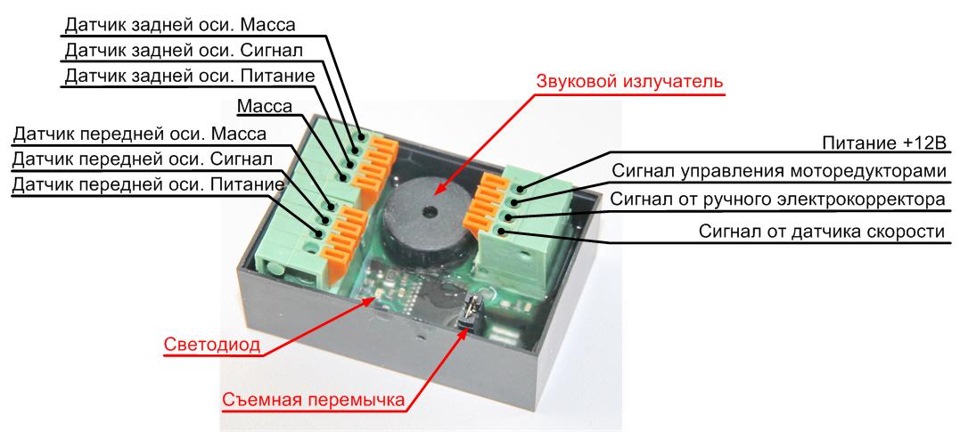

Изучив схему подключения с сайта производителя, видим следующее: для подключения блока нам понадобится четыре провода:
1)Питание +12в
2)Масса
3)Сигнал от ручного корректора
4)Сигнал на электромоторы в фарах
Для подключения датчика — еще три — масса датчика, сигнал датчика, питание датчика. Эти три провода я так же вывел с платы и заизолировал, так как пока поставил блок управления автокорректором, без датчика. После установки датчика, нужно будет лишь соединить эти три провода с кабелем датчика задней оси (в нем также три провода).
Проведя некоторые манипуляции дремелем, плата отлично поместилась в корпус заглушки кнопки, с уже установленной кнопкой омывателя фар.
Зафиксировал все это дело герметиком — он пластичен, выполнит как фиксирующую задачу, так и задачу сохранения платы от возможных физических повреждений при тряске.
Теперь с подключением устройства к ручному корректору фар. Смотрим на разъем и провода, подходящие в ручной крутилке в салоне. С помощью схемы определяем, какой цвет за что отвечает.
Нам понадобятся:
1)Желтый провод — подсветка (то есть питание на него приходит лишь при включении габаритов) — Здесь аккуратнее, если у вас есть регулировка яркости подсветки панели, этот вариант вам не подойдет.
2)Черный провод (полностью черный, без полоски) — масса.
3)Синий провод — сигнал на электромоторы в фарах.
С желтого провода (читай выше, подходит не для всех. Советовал бы взять питание с плюса, появляющегося при включении ближнего. Но фары у нас включаются массой, так что смотрите по своей схеме) берем питание автокорректора, я с него же взял еще питание для кнопки омывателя фар.
С черного провода берем массу, тут все просто. Можно взять с кузова, кому как удобно.
С синим проводом внимательнее: его разрезаем. получаем конец провода со стороны разъема (ручной крутилки) и конец со стороны жгута проводов. Конец со стороны разъема подключаем, как сигнал от ручного электрокорректора. Конец со стороны жгута проводов подключаем, как сигнал управления моторедукторами.
Остается еще подключение сигнала от датчика скорости (чтобы фары «не гуляли» во время движения, как у китайских аналогов — его можно подключить к OBD разъему. Я пока этот провод заизолировал, не подключая.
Подключить СиличЪ-Зенит решил через разъем, чтобы можно было при необходимости отключить\отсоединить.
К разъему ручного электрокорректора посредством скруток, был добавлен пятиконтактный разъем «мама», к блоку управления автокорректора Зенит — разъем «папа».
Красный провод с тонким разъемом — это контакт омывателя фар, а три коротких заизолированных провода — провода для будущего подключения датчика загрузки задней оси. Все остальные необходимые провода — в разъеме. Как видно, их не так уж и много. Дольше с разъемом возился — обжимал и т.д.
Автокорректор фар для ксенона своими руками: описание, принцип действия
Как показывает статистика, примерно половина всех ДТП происходит в темное время суток либо в условиях недостаточной видимости. По мнению специалистов, большая часть аварийных ситуаций происходит по вине осветительных приборов автомобиля. Для улучшения качества освещения разработано такое устройство, как автокорректор фар, установить которое по силам любому владельцу.
Ясно, что данная проблема не могла долгое время оставаться без внимания. Поэтому начиная с 1990 года системой автокоррекции стали оснащаться все автомобили, производимые на территории Германии. А так как с 2010 года началось массовое использование ксеноновых осветительных приборов, то на каждом автомобиле подобный прибор обязан присутствовать.
Необходимость в системе коррекции
При движении автомобиля в ночное время важно, чтобы фары хорошо освещали путь. Однако правильная регулировка не во всех случаях способствует безопасному передвижению в сумерках. Это объясняется тем, что в случаях изменения подвески автомобиля из-за загрузки багажника или присутствия пассажиров, световой поток меняет свою траекторию. В результате это приводит к снижению уровня освещенности фар и ослеплению встречных водителей.
Поэтому возникает необходимость в постоянной корректировке светового потока относительно вертикальной плоскости посредством специальных устройств (не помешает узнать, как работает автокорректор фар). Есть практически аналогичные приборы – датчики автоматического включения фар. Но между ними существенная разница, поэтому не стоит их путать.
Достоинства ксенонового освещения
В настоящее время галогенные осветительные приборы теряют свою актуальность и по вполне понятным причинам заменяются ксеноновыми фарами. Своим названием они обязаны названию газа – ксенона, через который пропускается электрический разряд, что приводит к свечению. Помимо газа, находящегося под высоким давлением, стеклянная колба фары содержит менее 1 мг ртути и солей металлов. В чем заключается одно из основных преимуществ.
Но помимо этого, стоит выделить три основных ключевых момента, которые существенно выделяют ксеноновые фары среди прочих аналогов с приставкой более:
Свет от ксеноновых фар существенно ярче, чем от галогенных источников. Причем неважно, дальнее это или ближнее освещение. Сам свет имеет голубоватый оттенок, что приближает его к дневному. Благодаря этому существенно улучшается видимость в ночное время.
Устанавливая автокорректор фар для ксенона, можно заметить улучшение контрастности и цветовой глубины, что ведет к снижению нагрузки на глаза. Более того, их свет не ослепляет водителей встречного транспорта и лучше отражается от специальной краски на дорожных знаках.
Но что самое главное – это срок службы, который намного выше, чем у галогенных фар (раза в 2 или даже 3). В силу отсутствия нитей накаливания, ксеноновые лампы более стойки противостоят ударам и вибрации. А благодаря использованию ионизированного газа, на 25% снижается потребление электроэнергии. Если повезет, то лампы могут прослужить на протяжении всей «жизни» автомобиля без замены.
Условия безопасного вождения
В настоящее время в связи с увеличением производства автомобилей, в городах встречается большой транспортный поток. В таких условиях важно обеспечивать оптимальную дистанцию до впереди идущего автомобиля, чего легко добиться при помощи автокорректора фар (ВАЗ и др.). В особенности при передвижении поздним вечером или ночью. Для этого необходима высокая точность регулировки осветительных приборов.
Начиная с 2010 года у автомобилей с ксеноновыми фарами в обязательном порядке должна присутствовать корректирующая система. Только в этом случае можно обезопасить себя и других участников дорожного движения. К тому же, специальные корректирующие приборы дают полную гарантию, что все дорожные знаки и разметка будут ясно видны. В то же время яркие и мощные фары не будут служить причиной ослепления других водителей.
Историческая справка
Корректорами фар оснащаются не только современные автомобили, в истории были случаи использования подобной системы несколько десятилетий назад. В далекие 1950-е годы такие приборы ставились лишь на дорогие марки автомобилей. В то время регулировка фар производилась ручным способом, за что отвечал специальный целый механический привод. Статический регулятор освещения (так ранее называлось некое подобие автокорректора фар) устанавливался непосредственно в фары, а их регулировка производилась перед каждой поездкой.
С тех пор технология постоянно совершенствовалась, и в 1970-е годы появилась возможность регулировать фары с водительского места. Это осуществлялось посредством разных приводов:
Однако эти приспособления быстро утратили свою актуальность, поскольку водителям было сложно определить необходимое направление светового потока. В особенности трудности возникали в случае загруженности автомобиля. Со временем регулировка фар стала производиться автоматикой.
Принцип действия и разновидности корректора фар
В систему коррекции фар включен датчик наклона автомобиля, устанавливаемый в его задней части. В его обязанности входит определение высоты относительно дороги, расчет угла наклона и передача всей информации в блок управления. Основываясь на этих сведениях, контролер автокорректора фар для ксенона принимает соответствующие решения. То есть при необходимости сигнал от компьютера меняет угол светового потока в нужном направлении, за что отвечает корректор.
Практически каждый современный автомобиль оснащается системой корректировки фар. Она подразделяется на два типа:
Между этими системами есть существенные различия, и работа одной из них более быстра и безопасна. Стоит более подробно рассмотреть, на чем основывается их принцип работы.
Квазистатические корректоры
В состав квазистатического устройства входят следующие компоненты:
Датчики связаны с осями авто посредством специальных тяг. Также сюда можно включить блок управления. Принцип работы данной системы основывается на изменении угла наклона кузова, что происходит при загруженности или движении на высокой скорости. К сожалению, установка автокорректора фар подобного типа не совсем рациональна, так как время реагирования датчиков оставляет желать лучшего. Эффективность работы автокорректора повышается установкой переключателя на приборную панель для ручной регулировки фар.
Если задействован автоматический режим, то регулировка происходит с участием блока управления. Для этого контроллер получает и обрабатывает все сведения касательно расположения кузова и скорости автомобиля. Данные угла наклона ему направляют указанные сенсоры, а информацию о скорости он получает от датчиков АБС.
Динамические корректоры
Своим появлением динамические автокорректоры фар обязаны массовым переходом на ксеноновые источники освещения. Связано это главным образом с тем, что мощный световой поток от ксенона более опасен, чем свет от галогенных аналогов. Даже кратковременная яркая вспышка приведет к ослеплению водителя встречного автомобиля и возникновению ДТП. Поэтому жизненно необходима регулировка фар. Автокорректор справится с этим делом наилучшим образом.
Главное отличие данной системы от рассматриваемой выше заключается в том, что она намного быстрее реагирует на изменение угла наклона, скорости высоты транспорта. Времени уходит очень мало – какие-то доли секунды. То есть делает это она практически мгновенно, что очень важно при использовании ксеноновых фар.
Благодаря динамическому корректору световой поток будет всегда оставаться на заданном уровне в любой ситуации движения автомобиля:
Таким образом, насколько бы яркими ни были лампы, для всех остальных водителей они полностью безопасны.
Самостоятельная установка
Для установки автокорректора можно воспользоваться услугами работников СТО или выполнить всю работу самостоятельно. Как правило, если принимается решение установить автокорректор фар своими руками, на автомобиле, возможно, уже установлено устройство. Поэтому предварительно стоит оценить его работу. И при необходимости все же заменить штатный гидрокорректор другим прибором, стоит предварительно его демонтировать.
Многие водители отдают предпочтение именно электромеханическим автокорректорам в силу относительно недорогой цены. Если стандартный прибор вышел из строя, то это будет отличная альтернатива.
Снятия штатной системы
Демонтаж штатного гидрокорректора начинается с перекусывания трубопроводов и слива из них жидкости. Обычно они располагаются недалеко от аккумуляторной батареи. После этого следует операция снятия главного рабочего цилиндра. Для этого понадобится отвертка, которой нужно прижать защелку, фиксирующую корпус цилиндра. Чтобы его вытащить, для начала корпус поворачивается против часовой стрелки до упора и потянуть на себя.
На следующем этапе установки автокорректора фар можно переходить в салон, чтобы снять ручку с блока гидрокорректора, удерживаемую гайкой. А после того как блок управления будет снят вместе с трубопроводами, можно переходить к демонтажу резиновой пробки-заглушки моторного щита.
После этого остается подготовить электропроводку, выбрав провода необходимого сечения и длины. С одного края проводки нужно припаять клеммы к колодке подключения блока управления. После этого провода прокладываются через отверстие моторного щита там, где ранее был трубопровод. Другой край проводов припаять к колодке подключения приводов. Обычно в комплектации автокорректора к колодкам предусмотрены резиновые защитные чехлы. Но в их отсутствии можно использовать герметик либо термоусадочные трубки.
Для питания предусмотрены два толстых провода и клеммы вида «мама» в количестве 4 штук (одна из них широкая, а другие три узкие). Автокорректор фар работает эффективно в случае поступления питания с включением ближнего света фар. Для этого следует подключиться к:
Массу можно соединить при помощи свободной клеммы провода, идущего к реле зажигания. После чего установить приводы на штатное месторасположение и зафиксировать прокладками.
Универсальный вариант
Существует универсальный прибор, который производит немецкая компания Hella. Устройство можно установить на любой автомобиль, причем оно может выступать в роли самостоятельной системы или быть дополнением к ручной регулировке фар.
Принцип работы основывается на показаниях новейших ультразвуковых сенсоров, которые закрепляются в нижней части кузова на расстоянии не менее 25 см от дороги. С датчиков блок управления принимает необходимые сведения касательно величины угла наклона кузова автомобиля.
Произведя необходимые вычисления, блок управления посылает управляющие сигналы электроприводам автокорректора фар Hella. Они, в свою очередь, в зависимости от ситуации меняют направление светового потока.
