Как сделать кран для видеосъемки
Операторский кран за копейки, своими руками.
Наконец то выдались свободные выходные, давно хотел операторский кран дабы придать своим видео кинематографичности. Вот решил самостоятельно собрать себе такой из общедоступных недорогих материалов. Дабы заводские экземпляры кранов либо очень дорогие, либо недорогие но говным говно. Преследовалась компактность конструкции. Ну и надёжность. Кран получился в сложенном состоянии 145см. А в разложенном вылет стрелы составляет 253см. И угол подъёма около 40 градусов. Что вполне достаточно для моих задач.
Кран имеет способность изменять вылет стрелы на любую длину дабы он телескопический. На следующей фотографии примерно половина длины.
Задняя часть противовес где в дальнейшем будут располагаться груз (блины от штанги) тоже выдвижная. Т.е. при выдвижении стрелы можно также равномерно изменять груз путем выдвижения противовеса, а не набором разных веса за счёт разных блинов. Тем самым можно будет тонко настроить равновесия. Увы пока не купил блины.
Все шарнирные соединения выполнены на подшипниках 608. Сами поперечные планки куда запрессованы и вклеенны подшипники выполнены из текстолита 8мм. За счёт такой конструкции при перемещении стрелы по вертикали видеокамера или фотоаппарат находится всегда в строго горизонтальном положении.
Сама стрела выполнена из квадратных труб алюминий 30*30 мм первое колено. И 25*25мм второе колено.
Найдены возможные дубликаты
Я так понимаю что ты из Серова и видеограф! а где работы можно посмотреть?
А нахрена пытаешься?)
Ты глупенький, или где? Я матерюсь, потому что умею. Точно по той же причине- употребляю редкоупотребляемые слова, притом- к месту. Ты же- не понимая сути слова, вставил его за ради понтов каких-то глупых, совершенно не угадав куда вставлять. Лишь бы. Так что- да, я буду тебя учить.
Моя коллекция кранов

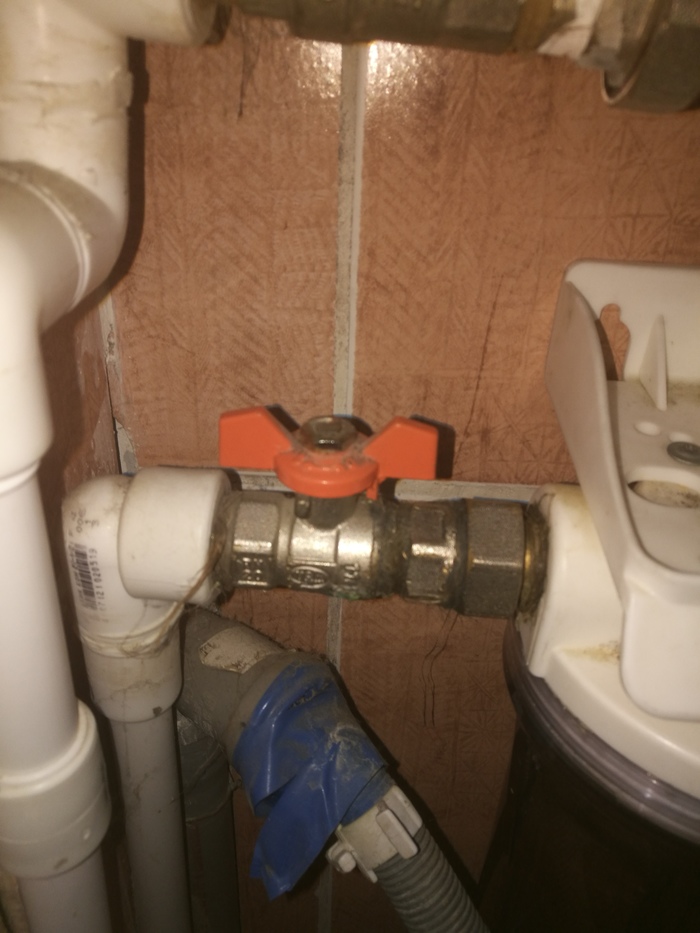

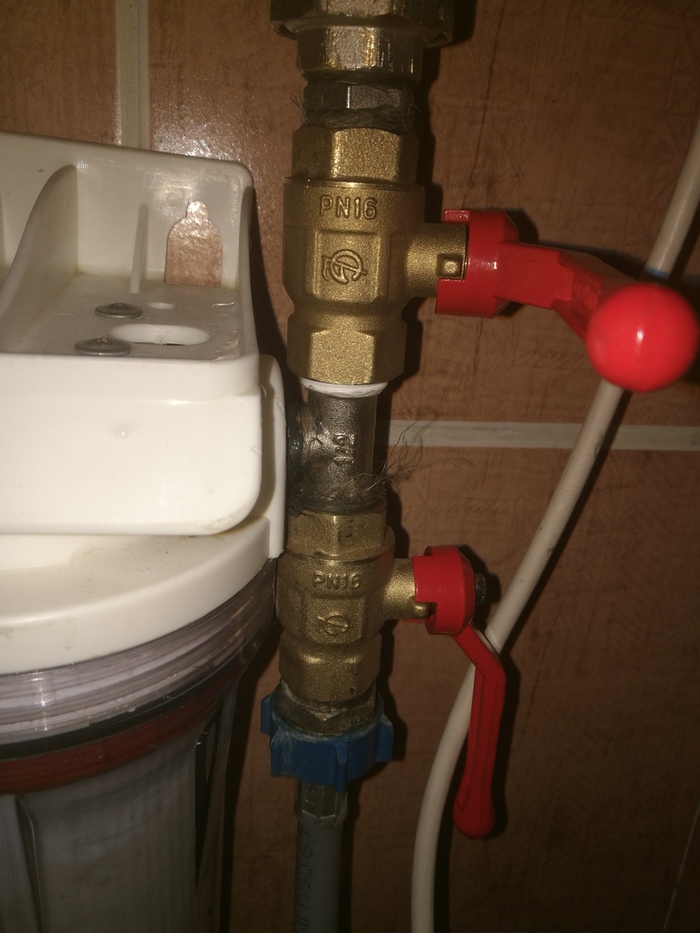

Сегодня осознал, что являюсь невольным «коллекционером», когда поменял очередной кран.

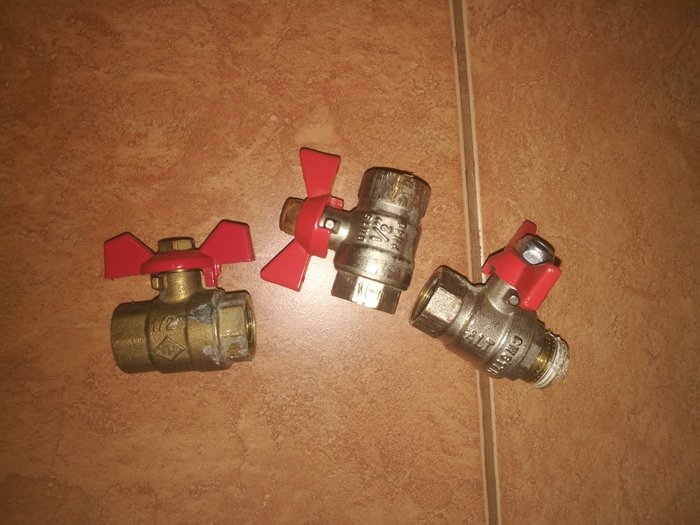

Это примерно за год:
Краны летят из-за гидроудара, живу на 1/5 этаже))) я хз как с этим бороться
Самое страшное, что потихоньку начинает нравиться копаться с сантехникой))) (раньше терпеть не мог это дело)

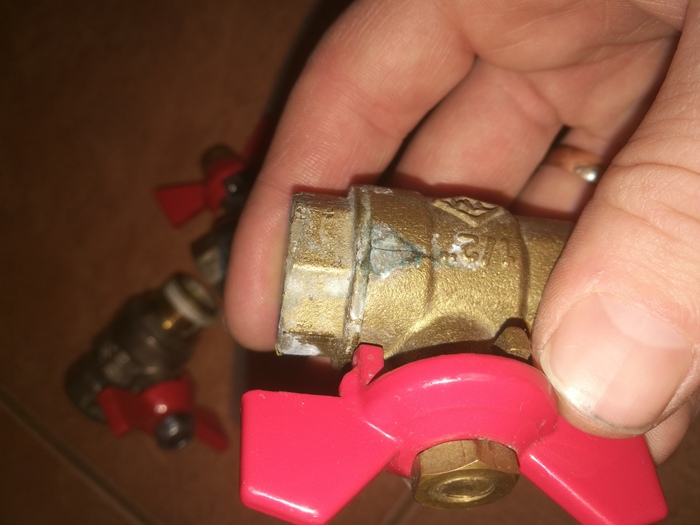

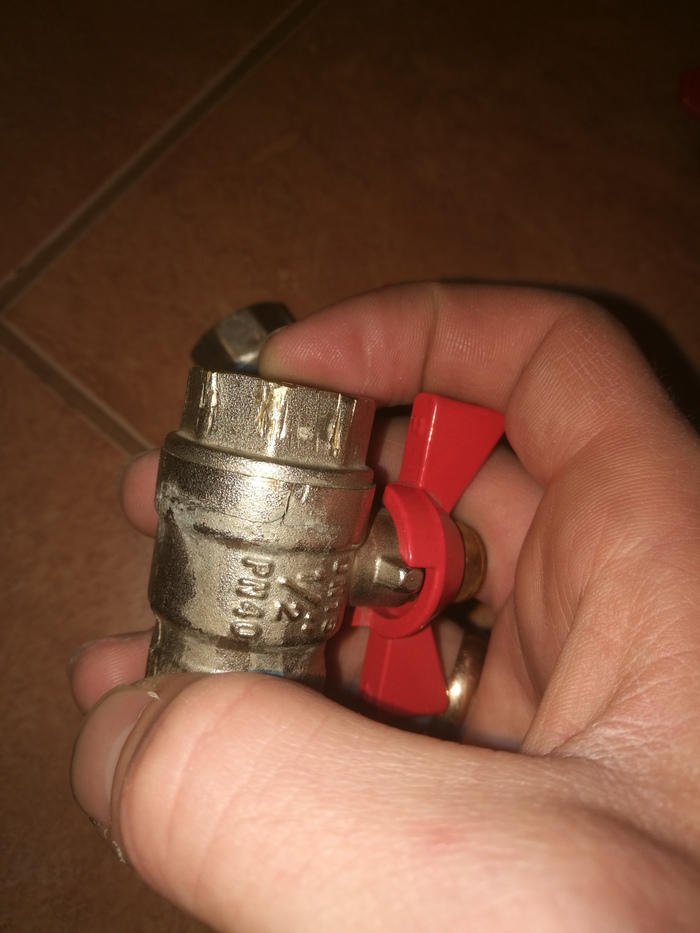

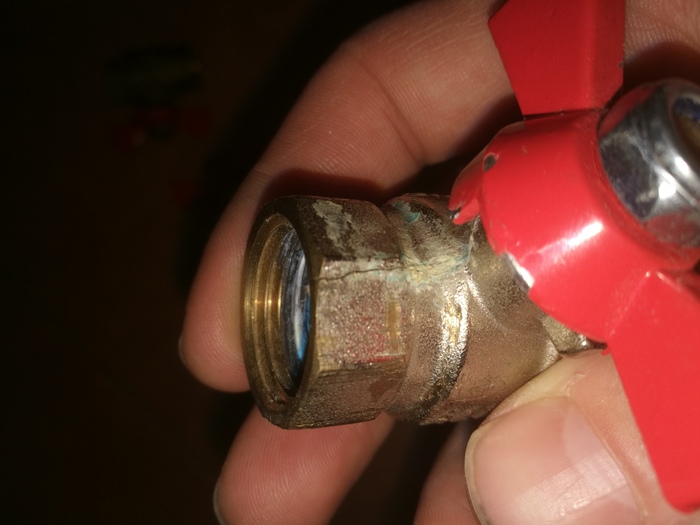

P.S. на очереди еще один, дал трещину хз когда, почти не капает)))):
Всем хорошего настроения!)
Операторский кран своими руками
всем привет,с недавнего времени немного увлёкся видео и фото съемкой.
И тут случайным образом копаясь в тырнете,натыкаюсь на такую штуковину как операторский кран. Посмотрев каких размеров они бывают и что могут мне это конечно всё понравилось,но отталкивало одно,это цена. Даже на али простой кран стоит порядка 24т.р. Поэтому было решено попробовать собрать самому.
Для сборки крана использовал :
-профильная труба 2х4 и 1.5х1.5 по 4м
-подшипники непомню какие(были дома)
-уголки 25х25 и 50х50
-балон матовой краски
-usb удлинитель и переходник usb mini usb
-ручка от болгарки для поворота камеры
-2 карданчика под маленькую трещётку
-4 блина от гантели и петля для двери
Размеры получились примерно 2м в длину, и 8кг вес вместе с камерой(штатив вроде держит пока)
Камерой можно управлять с телефона,очень удобно и видна картинка
По затратам ушло порядка 1500р,многое было уже дома так что покупал не всё
Пока тестил кран,нарисовался местный мужик,спрашивал с какой я организации и что снимаю.
-сказал ему что я для себя, но видимо тот не поверил,стоял потом долго наблюдал за мной))
Видеокран своими руками
Под руки попалась стойка для акустической колонки STAGG, с нее и начал.
Для начала потребовались две стойки STAGG для колонок и одна киношная старая стойка от светооборудования времен СССР, тяжелая и надежная.
Разобрал одну стойку для колонок полностью, на запчасти. Решил из нее сделать основу стрелы, а из второй стойки сделать триногу для крана. Из киношной старой стойки решил сделать управляемую основу противовеса.
Для поворота стрелы по горизонтали и вертикали использовал основу колеса для тачки, его предварительно купил на базаре, а для крепления поворотной части стрелы на триноге приварил к основе колеса ту часть стойки для колонки, которая помогает раздвигать ножки стойки по ширине. Получилось очень удобное приспособление, которое помогает быстро разбирать кран и отделять стойку от стрелы.
Ножкки стойки и выдвигающиеся части стоек, я скрепил друг с другом, таким образом получилась стрела длиною 4 метра, причем, она достаточно быстро разбирается, засчет стягивающегося механизма, которым заживаемся выдвигающаяся часть стоек для колонок.
К стреле приделал трехугольную основу, к которой перпендикулярно стреле прикрутил вертикальную трубу (ножка стойки), для того, чтобы при помощи тросов поддержать выносную часть крана. Еще одну ножку стойки использовал для натяжения горизонтальных тросов, которые натягиваются от передней части стрелы, до перпендикулярной трубы.
Натягиваются эти тросы при помощи натяжных анкеров.
Эти тросы необходимы для того, чтобы ликвидировать горизонтальное раскачивание камеры во время движения.
Горизонтальное управление камерой я решил реализовать при помощи «руля», то есть трубы, к которой прикрепляются два троса, они же соединяют металлическую планку управления головки, на которой устанавливается камера.
Головку горизонтального и вертикального управления сделал из вух соединенных частей. в одной части на подшипниковой основе через поворотную рейку сделал передачу движения посредством сгибающегося воротка (вороток купил на авторынке), для изменения направления движения воротка использовал две шестерни от электродрели, затем соединил со второй частью головки через второй сгибающийся вороток, с тем, чтобы передать горизоттальное вращение на основу крепления камеры. Саму камеру поставил на головку от болгарки, чтобы повернуть врещение вверх на 90 градусов, а так же добиться большего радиуса поворота камеры при небольшом повороте «руля».
Ко второй части головки крана прикрепил вертикальный кронштейн, и жестко соединил его с триногой крана металлической полосой, предварительное разрезав ее на четыре части, с тем, чтобы было удобно транспортировать кран в разобранном виде.
В качестве противовеса использовал простые блины от старых разборных гантелей, тоже времен СССР.
Это если коротко описывать. Конечно понадобилось немного сварных работ и изрядно поработать дрелью и болгаркой, но в принципе все получилось.
Остаток от стоек: маленькая железка. часть крепления трех ножек стойки для колонок STAGG и маленькая перемычка, остальное пошло в дело.
Обошелся кран, несчитая экспериментов примерно 300$
Если кто-то хочет повторить опыт, могу дать более подробные советы.
Делаем операторский кран
Если по каким-либо причинам не проигрывается видео, смотрите ЗДЕСЬ или ЗДЕСЬ, а можно посетить КОМНАТУ оборудования.
Характеристики:
В данной статье будет описано как сделать стрелу крана, с креплением к обычному штативу. При испытании крана (когда вылет стрелы большой) выяснилось, что обычный штатив не справляется с такой нагрузкой. Так что подходящая тренога, сейчас в разработке. Еще хотелось бы подметить, что если Вы не будете использовать follow-фокус, тот который у меня, то можно упростить конструкцию, убрав площадку на конце крана, прикрепив в местно нее головку от дешевого фото штатива (этого будет достаточно, так как плавность движения головки не важна, главное чтобы удерживалась Ваша камера в нужном положении). И еще! На данный момент разрабатывается еще одна стрела, она будет меньше по размерам, но надеюсь, плавнее, легче и удобней в использовании. Все таки у данной конструкции есть много минусов. После того как прочтете статью, все осмыслите, что-нибудь придумаете лучше, пишите комменты, обсудим. Начало здесь заложено.
Вроде бы все. Если решили, то можно идти за материалами.
Материалы:
Условно разделим наш кран на три звена. 1-е (то, что крепится к треноге). 2-е (то, к чему будет крепиться камера). 3-е (это звено соединяет 1 и 2). Трубы лучше нарезать в размер при покупке. Внимание! Стенки у труб должны быть толщиной 2мм.
1-е звено:
2-е звено:
3-е звено:
Первым делом нарежем заготовки труб. Трубы лучше нарезать в размер при покупке, это стоит того. Во-первых, разрезы будут ровными и сэкономите массу времени и нервов. Да и вообще Вам просто останется только насверлить кучу отверстий и собрать. Если же Вы решили сами немного поработать ножевкой, то вперед, размечайте, распиливайте и обтачивайте. Если у Вас все нарезано в нужный размер, то возьмите напильник и спилите заусенцы и острые края.
Начнем с 3-го звена:
Приступим к разметке и сверлению отверстий. В данной конструкции их очень много. Для удобства приобретите штангельциркуль, линейкой очень сложно и гораздо дольше делается разметка. Приготовьте материалы для 3-го звена.
Здесь неважно через какое расстояние сверлить отверстия, главное, чтобы они были через одно и тоже расстояние во всех трубах данного звена. У меня оно равно 200мм. Если у Вас есть устройство для крепления дрели и сверления четко под прямым углом, то можно делать сквозные отверстия. Если устройства нет, то придется размечать и сверлить со всех сторон, по очереди, так как вручную точно не получится, и при сборке отверстия не совпадут. И так, для начала четко разметим центральные оси труб. Для этого настройте штангель на половину размера от ширины трубы. И прочертите оси со всех четырех сторон всех труб, данного звена. Я сознательно не пишу размеры, чтобы Вы включали мозг, возможно, Ваши трубы чуть отличаются по размеру, а мои цифры будут сбивать с толку. Будьте внимательны, это должно быть очень точно.
Звено 1-е:
Данное звено нашей конструкции, это основа, которая крепиться к треноге. Здесь тоже нужно сделать все точно. Приготовьте материалы для этого звена.
Для начала подготовим колеса. Они будут выполнять важную роль, обеспечивать плавность хода и держать основную нагрузку. Возьмите колеса, причем все которые у Вас есть для этого крана, и просверлите по два сквозных отверстия диаметром 6мм., для крепления к трубе. Во всех колесах отверстия должны быть одинаковые и находиться на одном и том же расстоянии относительно центра колеса. На фото видно как это должно выглядеть в сборе. Далее возьмите болт М8 или шпильку М8 и прикрутите к трубе 30×30мм. с каждой стороны по колесу (т.е. на один болт, сначала одеваете колесо, следом трубу, потом второе колесо). Закрепите гайками. Теперь по просверленным отверстиям в колесах разметьте будущие отверстия в трубе, с обеих сторон. Разберите конструкцию и просверлите отверстия диаметром 6мм. Теперь возьмите сверло диаметром 12мм и рассверлите центральные отверстия, те через которые только что крепили колеса. Проделайте тоже самое со второй трубой.
Лучше 10 раз все отмерить и потом только просверлить.
Как собрать между собой все трубы нет особой технологии, единственное, что можно сказать, делайте все постепенно, разметили и просверлили в одной трубе, по сделанным отверстиям, разметили и просверлили в следующей (по месту). Соберите всю конструкцию. Используя шпильки и гайки. Основа готова. Осталась одна мелочь. Приложите площадку от Вашего штатива к низу основы и разметьте, а следом и просверлите пару отверстий. Если будет, нужно, то и площадку можно доработать, просверлив в ней отверстия, в нужном Вам месте. Забыл подметить, в материалах, Вам нужны болты и гайки, чтобы прикрепить площадку к основе (все зависит от площадки).
Звено 2-е:
Данное звено это поворотная площадка, для крепления камеры. Выше я писал, что может быть такая конструкция Вам не нужна. Если все же решили, то вперед.
Для этого приготовьте материалы к этому звену.
Здесь, делаем, так же как и с основой. Единственное, нужно просверлить отверстия в трубах 30×30-200мм., через такое же расстояние, какое отмеряли при изготовлении основы (расстояние между осями колес). И есть еще маленькая хитрость, так как в данной конструкции, не колеса обжимают трубы, а наоборот трубы по обе стороны колес, Вам нужно рассверлить эти отверстия, после того как будут сделаны отверстия для крепления колес, до 14мм (можете расточить напильником, здесь форма не важна, главное чтобы ось свободно вращалась). Если все готово, то соберите все по образу и подобию, как на фото.
Как делать площадку можете посмотреть в разделе (follow-фокус). Вам только придется просверлить отверстия для оси и вставить шпильку.
Можете все собрать и установить на штатив или треногу, если Вы придумали как ее сделать J Еще раз скажу, даже профессиональный штатив плохо выдерживает большую нагрузку в динамике. Придумайте треногу, с вращающейся головкой J Вот и все! Пора на съемки!
Если есть вопросы, оставляйте комментарии. Спасибо за благодарности!
