Как сделать красный файер
Фаер-шоу своими руками
Лето уже совсем не за горами, а это значит, что уже совсем скоро начнётся сезон походов и пикников на открытом воздухе. Удивить своих друзей, в таких походах, можно своеобразным фаер-шоу (опыт показывает, что даже взрослые люди, впервые увидевшие это, радовались как дети). Видео для тех, кому лень читать длиннопост:
Внимание! Помните о технике безопасности! Измельчённая и растёртая древесная смола практически не горит, если пытаться поджечь её «в нераспылённом» виде, поэтому её совершенно спокойно и безопасно можно хранить дома. Проводить же само фаер-шоу можно только на открытом воздухе, вдали от легковоспламеняющихся объектов, веток деревьев и елового лапника.
А теперь объяснения и инструкции:
Все что нам потребуется для опыта – это сухая сосновая смола… ну и взрослый человек с огнетушителем 🙂 Итак, начнем все по порядку…
Оборудование и материалы: деревянный брусок или камень, смола сосновая, одноразовая тара, листочек бумаги или газета.
Шаг 1. Идем в ближайший сосновый лес или находим растущие сосны в городе.
Шаг 2. Отламываем руками или отковыриваем ножом кусочки СУХОЙ смолы и собираем их в какой-нибудь контейнер. Удобней всего обрезать горлышко пластиковой бутылки и сделать подобие бидона, привязав веревку или проволоку. Мы же вырезали дырку сбоку бутылки, которую нашли в лесу.
Смола может быть разного цвета – от светло-желтого до черного. Главным критерием выбора является не цвет, а ее «сухость» или твердость. Если смола твердая и отламывается/крошится – значит это хорошая смола. А если смола мягкая или при отламывании липкая – значит она недостаточно сухая для наших целей.

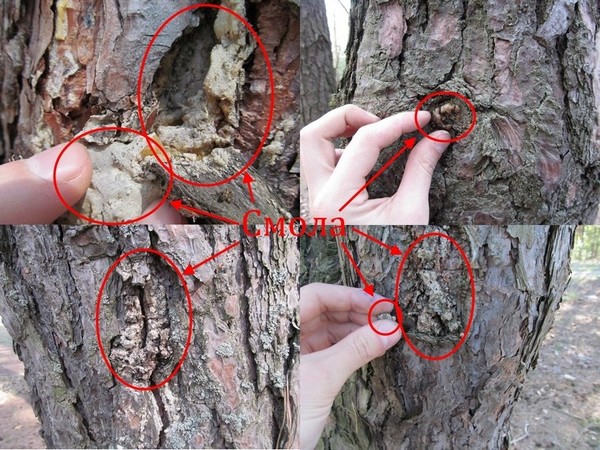

На фото различный вид сухой сосновой смолы:

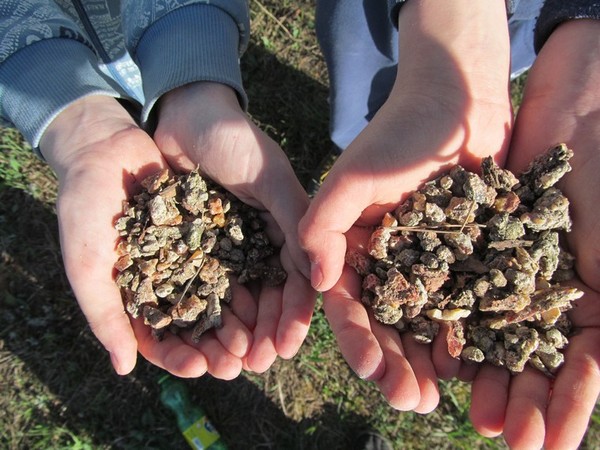

За 20 мин прогулки по сосновому бору мы набрали полбутылки 0,33 л или две большие горсти.
Шаг 3. Собранную смолу нужно растолочь до мелкого порошка. В процессе толчения нужно отбрасывать куски коры и липкую смолу. Крупные куски можно раздробить обернув в тряпочку и постучав молотком. Так куски не будут разлетаться во все стороны. А мелкие куски удобно растирать крутящими движениями твердым предметом с плоским гладким основанием. Мы использовали деревянный брусок и гладкий камень.

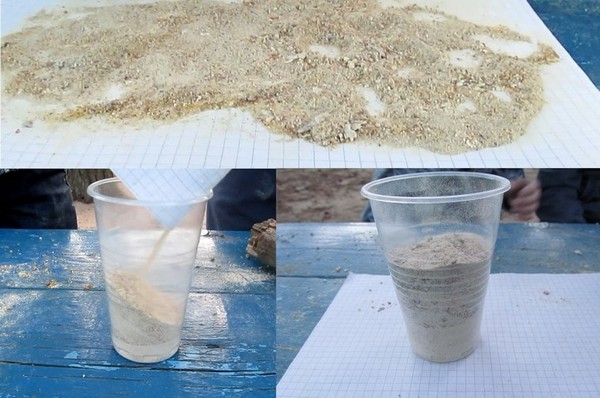

Шаг 4. Толченую смолу собираем в банку или стаканчик. Топливо для нашего фейерверка готово.
У нас получилось пол стакана сухого порошка.
Примечание: чем мельче порошок получится, тем лучше. Крупные куски при встряхивании стакана будут скапливаться сверху. Их можно собрать и растолочь дополнительно.
Шаг 5. Существует несколько способов сделать из нашей толченой смолы красочный фейерверк. Все эти способы заключаются в распылении порошка над пламенем.
Как это происходит
Порошок смолы мирно лежащий горкой на руке или в банке не будет гореть. Только распыленный в воздухе порошок способен воспламениться. Это делает опыт весьма безопасным. В кучке смола не зажжется, а будет только плавиться верхний слой.
Дело в том, что для активного горения необходим кислород. Кислорода в воздухе, который соприкасается с внешним слоем смолы, недостаточно чтобы сжечь всю горку вещества (подгорает только верхний слой). Но если мы распылим порошок в воздухе, то вокруг каждой пылинки смолы окажется кислород. Т.е. каждая отдельная пылинка из многих тысяч будет гореть.
Способ 1. Огненный столп.
На зажженную спичку высыпается небольшое количество порошка с высоты 30-40 см. Главное не затушить пламя спички смолой. Именно для этого порошок мы высыпаем с некоторой высоты, чтобы он успел распылиться.
Результат: образуется столб из огня высотой с человека.
Данный способ требует некоторой сноровки, немного тренировки и потраченного в результате неудачных попыток порошка смолы. Но, поверьте, это того стоит.
Спичка (или ватная палочка, пропитанная спиртом) вставляется между средним и безымянным пальцами. Небольшое количество смолы высыпается горочкой на ладонь вокруг спички.
Спичка поджигается. Затем нужно достаточно плавным движением подбросить порошок через спичку так, чтобы спичка не погасла. Таким образом образуется красивый огненный шар летящий вверх из вашей руки, который закручивается и образует огненный гриб как после ядерного взрыва.
Образуется также кольцо дыма, которое еще долго будет радовать взгляд.
Способ 3. Фаербол на двоих.
Этот способ хорош тем, что могут поучаствовать в запуске сразу двое и освобождаются лишние руки. Один человек держит на вытянутой руке факел*, а второй подбрасывает сквозь факел порошок. Факел мы сделали из деревянной палочки с ваткой на конце. Вату мы пропитали спиртом. Вместо факела может быть обыкновенная лучина или спичка, но они будут легко тухнуть на ветру.
Внимание! Нужно быть крайне осторожным и не бросать порошок в сторону человека, который этот факел держит. Поверьте, никому не будет приятно получить облако пламени на одежду или в лицо. Бросать порошок следует только вертикально вверх или вниз или в сторону противоположную живым существам и имуществу.
Каждый запуск – это уникальный столб пламени с различной формой и яркостью. Ведь то, как распылиться облако порошка зависит от многих факторов (ветра, скорости и направления бросания, количества порошка и т.д.).
Всем спасибо за внимание и хороших майских праздников!
Найдены дубликаты
Зимнее бетонирование, делаем парник для монолитного фундамента, Видео в конце статьи (веселая заливки)
Парник для монолитной плиты, зимнее бетонирование, сложности, нюансы.
Для парника потребуется:
— Деревянные бруски и саморезы с инструментом (бруски для изготовления каркаса парника).
— Пленка два слоя и тканевый утеплитель (используется на укрытие).
— Пушки для обогрева (электрическая или на топливе), их ставят по одной в углах, чтобы обеспечить циркуляцию горячего воздуха.
— Два термометра уличных (их необходимо разместите внутри парника в двух местах и на низком уровне, ближе к самой плите, что бы была более точная температура).
— Дежурный, кто круглые сутки будет следить за исправностью подачи тепла и целостностью парника (чтобы не было нарушения горячего воздуха). Все это я вез на своей машине.
Так выглядим мой багажник, когда я повез материалы на стройку:
Какие зимой могут возникнуть ситуации с парником, какие могут быть риски):
(Использование двойной пленки для прочности и создания парникового эффекта, иначе будете просто топить улицу).
2. Придется задействовать дополнительную площадь вокруг габаритов здания, выходить за края фундамента.
3. При строительстве парника необходимо предусмотреть будущие ревизии для подачи бетона с помощью рукава бетононасоса (в эти местах нужно будет сделать усиление конструкции).
4. Требуется бесперебойная подача питания или топлива для обогрева тепловых приоров (будь то пушка на дизеле, на электричестве, да хоть пеллетная печь).
5. Следить за равномерным поддерживанием температурного режима, иметь в резерве дополнительные мощности обогревательных приборов.
Для утепление парника мы использовали кроме двойного слоя пленки, третьим слоем тканевый утеплитель на основе войлока. Парник с трехслойной тепловой изоляцией от холода получился максимально теплым и энергоэффективным.
Внутри создали Температуру +12 °C и поддерживали ее до полного затвердения монолитной плиты. Нагрев производился двумя тепловыми пушками (одна была электрическая, вторая дизельная). На видео ниже, процесс
Далее выставляем каркас здания
© Заметки строителя Анатоль Иванов.
Проект склада 12х12 м фото с пояснениями, как все строилось (детальный разбор)
Проект, с фотографиями в живую, как все было реализовано. Строительство здания овощного склада в городе Ярославль.
Фундамент: Буро набивные Ж/Б сваи с монолитным ростверком.
Каркас ЛСТК: Марка стали С-350 (ГОСТ Р52246-2004).
Утепление сэндвич-панели: Стены t=100 мм, Кровля t=150 мм.
Поехали! Проект склада овощей 12х12 м
Проверяются все осевые линии, чтобы совпала геометрия здания:
Конструкция каркаса с пирогом по кровле, стенам и цоколю разрез 1-1:
Делаем отверстия для установки баз шпилек, для установки баз колонн:
Так выглядит разрез по каркасу все конструкции скручивались на земле (болтовыми соединениями), затем монтировались уже на свое проектное положение.
Панели с завода идут прямоугольные и уже по месту режутся на объекте под углы, и другие габаритные размеры.
Сказ о том, как этим летом построил самый дешевый утепленный цоколь для семейной фермы
На одном из объектов заказчик попросил самый дешевое здание построить семейную ферму 12х15х3м (для коров и коз). Заказчиком была многодетная семья из 36 детей, семья Гореловых (можете поискать в Интернете про них много передач снято).
Моя работа связанна со строительством, строю 10 лет, в общем я для фермы на каждом из этапов искал вариант удешевления. А так как не умею делать «из говна и палок», то пришлось изобретать новый узел, образование и опыт позволяют. На примере утепленного цоколя расскажу как все было.
Оборудование и материалы, которые потребовались на объекте:
1. Удлинитель 100 метров и пару маленьких по 20 м.
2. Болгарка (УШМ) 125мм – 1 шт.
4. Вышка тура или строительные леса на пару секций (для удобства монтажа прогонов для фермы из сэндвич-панелей).
5. Сварочный аппарат – 1 шт.
7. Шуруповерт – 2 шт. (если для скорости будет работать 2 человека)
8. Лопата штыковая 1-2 шт. (для заглубления пенополистирола цоколя в землю на 15-20см.)
10. Уровень строительный 2-х метровый – 1 шт.
11. Шнурка (для ровной прокрутки саморезов по фасадной части).
Перечень работ по цоколю:
1. Приварка профтрубы 40х20х2мм. Приваривается к свайному фундаменту. Лучше брать с максимально толстыми стенками, так как ее не поведет при сварке. А еще лучше брать трубу 40х40мм. Ее вообще не ведет. Но все зависит от вашего бюджета.
2. Окраска профтрубы грунтовкой.
5. Монтаж металлопрофиля цоколя на саморезы к ЦСП через пенополистирол.
6. Монтаж нащельников, угловых элементов.
На винтовые сваи привариваем каркас для крепления цоколя. Затем
нужно углубиться в грунт, чтобы нижнюю часть пенополистирола закопать и не пустить холод в здание.
Вам потребуется варочный аппарат и 3 пачки электродов.
Лучше работать в 3 человека, быстрей дело пойдет
Режем ЦСП на узкие полоски по шириной по 300 мм, на него крепим пенополистирол.
Чтобы сэкономить время и деньги, мы заказали профлист сразу в размер по высоте в 300 мм. Он должен всегда закрывать утеплитель иначе солнце разрушит его ультрафиолетом.
Эта ошибка и была на нашем объекте. После того как я увидел, рабочим пришлось всё переделать. При монтаже утеплитель не режется, а просто кладется горизонтально. Его ширины как раз хватает.
Немного деталей по монтажу пирога:
1. ЦСП прикручиваются кровельными саморезами (потом они вдавятся в пенополистирол в любом случае).
2. Пенополистирол также крепим кровельными саморезами. Всё удобно, под одну биту (утеплитель нам нужно просто наживить; головку притапливаем, чтобы не торчало при монтаже профлиста).
Низ до профлиста полностью засыпается песком. Нижняя часть 300 мм вся должна быть в уровень пола. Изнутри делается также подсыпка.
Эти два фото с другого нашего объекта. Там перепад высот 1 м, но на них нагляднее виден финальный узел.
Видео с объекта итоговое по цоколю:
Здание получилось такое в итоге, каркас на болтах:
Самодельная метеостанция для мониторинга погоды
Казалось бы, причем тут исследования космоса? Но далее все по-порядку 🙂
Мониторинг погоды с помощью самодельного оборудования оказался довольно любопытным занятием.
Идея создания автоматизированной обсерватории с удаленным управлением упёрлась в необходимость получать текущие данные состояния погоды в точке установки астрономического оборудования, вот этого:
Спустя год работы метеостанции, я ее отключил и разобрал. Сделана она была из подручных материалов, вот как она выглядела спустя год работы (внешний блок):
Ну а внутри этого блока находится вот что:
Анемометр можно было бы сделать из шариковой мышки, но я такую не нашел. Сделал из небольшого двигателя, убрал все лишнее и прорезал сбоку отверстие для отпопары. На штоке якоря убрал обмотку, поставил самодельный диск с прорезью. Ну и DHT22 датчик:
Сперва сделал на RJ-45 розетках возможность подключения модулей, но потом переделал на жесткую пайку. Все-таки так будет надёжнее, учитывая прошлый опыт. Соединения могут давать сбои.
Все детали метеостанции напечатал на 3D принтере, получилось прям как заводское исполнение.
Все данные можно смотреть через веб-интерфейс: просматривать текущие метеоусловия, а также статистику по предыдущим дням: https://meteo.miksoft.pro/
Что дальше? Может быть стоит как-то развить этот мини-проект, сделать еще одну, но автономную, с солнечной панелью, АКБ и передачей данных по GSM?
Посты про строительство обсерватории смотрите в моем профиле.
Мой телеграмм канал: https://t.me/nearspace (@nearspace)
Нейтронная звезда в пробирке. Сонолюминесценция
Хомяки приветствуют вас, друзья.
Сегодняшний пост будет посвящен интересному физическому явлению, которое порождает свет в обыкновенной воде. Одни называют это «нейтронной звездой», другие «сонолюминесценцией».
Если в пробирке создать определенные условия, то там родится маленький светящийся пузырек. Его физику описывают разными свойствами, которые трудно себе вообразить. В ходе узнаем, как в домашних условиях собрать установку для получения сонолюминесценции, как правильно настроить систему и рассмотрим трудности, которые могут возникнуть на пути создания такой звезды. Физика, электроника и прочая ерунда начинают свое вещание на ваших мониторах, потому присаживайтесь поудобней, мы начинаем.
Все началось с того, что одним прекрасным днем просиживая задницу в просторах ютуба, на канале Сергея Матюшенко мне попался ролик про интересное явление в основе которого лежит свечение пузырька за счет акустического воздействия. Пересмотрев видео несколько раз, понял что повторить подобное явление как раз плюнуть. Через неделю на моем столе лежали все необходимые детали для сборки действующей установки.
Принцип устройства довольно прост. Сигнал с генератора подается на пьезокерамические излучатели, которые приклеены к пробирке с водой. Система представляет собой сферическую акустическую камеру, где образуется стоячая волна в жидкости. Амплитуда волны в системе регулируется переменной катушкой индуктивности, соединенной последовательно с пьезокерамикой, образуется резонансный LC-контур. Дальше помещаем в камеру пузырек воздуха, находим резонанс, ударные волны воздействуют на пузырь и он светится.
Но на деле все оказалось не так просто, как говорит мой батя: «все просто на бумаге, да забыли про овраги». Эксперимент подобен ящику Шредингера, решение задач которых отняло шесть месяцев. Попробуем подробно рассмотреть каждый элемент установки.
Пробирки. В данном случае нас интересуют круглодонные колбы. Они будут выполнять роль акустической камеры. Теоретически пробирка должна иметь высокую добротность, но как ее вычислить, глядя на картинку с химической посудой в интернете, одному богу известно. Решение: заказать сразу несколько видов таких емкостей разных фирм производителей, от советских вариантов до современных загранично-буржуйских.
Самый лучший результат показала круглодонная пробирка чешской фирмы Simax, объемом 100 мл. Она немного овальная с виду, но зато стекло у нее везде одинаковое по толщине. Советские пробирки проиграли этот параметр, так как визуально видно, как стекло переливается на свету. Как ни старался, в таких образцах мне не удалось зафиксировать сонолюминесценцию.
Самые первые эксперименты проводились с колбами на пол литра, они продавались у деда на рынке, потому не приходилось выбирать с объемом. Производитель завод «Дружная горка», старейшее предприятие в своей отрасли, которое существует с 1801 года. Из практики в такой посуде хорошо бабушкино молоко кипятить, да спирт добывать, чем и занимался в свободное от работы время.
Сравнивая пробирки можно наблюдать разницу в размере. С посудой для акустической камеры разобрались.
Далее рассмотрим пьезокерамику, которая подобно динамику будет раскачивать толпу атомов и молекул в объеме воды. Для справки: пьезоэлектрический эффект был открыт Джексом и Пьером Кюри в 1880 году. Эффект проявляется в деформировании материала, помещенного в электрическое поле, и наоборот. Эти явления еще называют прямым и обратным пьезоэлектрическим эффектом. Следовательно, с этих шайб можно добывать электричество, чем и воспользовался производитель зажигалок для газовых плит, запатентовав свое изобретение. Интересно, дети Пьера Кюри получают гонорар от этих запатентовщиков?!
На рынке пьезокерамика различается размерами и формами. Идеальным вариантом оказалась цельная шайба без всяких отверстий советского производства, диаметром 22 мм и толщиной 4 мм. В процессе экспериментов испытана большая пьезокерамика диаметром 50 мм и толщиной 6.5 мм, подобные кольца можно встретить в конструкции излучателей Ланжевена, которые применяют в производстве ультразвуковых ванн. Мощная вещь, можно до сотни ватт раскачивать.
Следующим этапом при создании акустической камеры лежит соединение пьезокерамики с пробиркой. Прежде чем это делать, к шайбам необходимо припаять провода. Контакты в советских образцах посеребренные или даже серебряные, потому они несколько потемнели от времени. Зачищаем поверхности до зеркального блеска. Немного работы с бор машиной, и результат не заставит себя долго ждать. Видны все маркировки и надписи на металле.
Провода будем припаивать с помощью кислоты и мощного паяльника, делать это нужно одним быстрым прикосновением, чтоб ничего не перегреть. Тут видны небольшие пазы под пайку, довольно удобное решение со стороны производителя. Провода обязательно должны быть гибкими. Тонкое напыление серебра очень деликатно к внешним нагрузкам. Жесткие выводы не допустимы, кроме того что металл вырвет, так еще и саму керамику можно повредить. Едем дальше.
Для симметричного размещения пьезоизлучателей нужно разметить колбу. Инструменты для начертательной геометрии создаем из подручных средств: угольник, маркер, крутим колбу и отмечаем средину. В любом удобном месте ставим метку. Отрежем небольшой кусок провода или нитки, который равен окружности нашей колбы. Теперь измеряем длину нити и зафиксируем результат, 34 см. Делим эту длину на два и получаем 17 см. Ставим метку. Далее совмещаем ее с меткой на колбе. Теперь по одному из свободных концов провода осталось отметить место, где строго симметрично относительно друг друга будут размещаться излучатели. Этот пример показан на 500 мл колбе, так как первые эксперименты проводились именно на ней.
Теперь пора прикрепить излучатели. Делать это будем с помощью двухкомпонентного эпоксидного клея типа «Araldite», у него хорошая адгезия к различным материалам. Время полного застывания примерно сутки, несмотря на то, что на упаковке написано 90 минут. Таким эпоксидом пользуются китайцы при производстве ультразвуковых ванн, и это не спроста. Выдавливаем содержимое тюбиков в пропорциях один к одному. С помощью шпателя тщательно перемешиваем состав до образования однородной массы. Она станет похожа по цвету и консистенции на сгущенку с ближайшего супермаркета. Такая же густая и тянется как варенье.
Перед нанесением, поверхности необходимо обезжирить с помощью спирто-бензина или ацетона. Угадать количество смолы на излучателе дело не простое, у меня он зачастую растекался. С маленькими колбами ситуация обстоит проще, тут эпоксида нужно в разы меньше, а следовательно, будут меньше запачканы окрестности, руки, одежда и прочее. Напомню, что отмывать подобную гадость то еще занятие.
Итак, акустические камеры готовы. Работа над созданием каждой занимает примерно 2 дня. Теперь эти сосуды можно заполнять водой и пробовать получать нейтронные звезды. Но тут кроется еще один очень важный момент!
Вода. Она тут нужна не простая, а специальная, заранее подготовленная с определенной температурой. Понимание только этого этапа отняло порядка 3-х месяцев моей жизни. Да и фиг с ней, жизней то все равно 9 штук, прям как у кошек, но это не точно.
В основном воду для эксперимента использовал после осмоса, вам тоже рекомендую обзавестись таким фильтром. Как говорят: «мы есть то, что мы пьем», я к примеру есть пиво, а вы?!
Если фильтра нет, можно использовать дистиллированную воду, если все совсем туго, то и вода с под крана пойдет, этот вариант тоже работать будет, но его не рекомендую!
Наливаем жидкость с запасом в чистую, заранее вымытую кастрюлю. Остатки старого супа не должны оказаться в нашей воде. Этот этап можно назвать дегазацией. В идеале тут хорошо применить вакуумную камеру, но в хозяйстве ее нет, потому кипятим жидкость в течение 30 минут, этого будет более чем достаточно.
Чистая вакуумированная вода. Наполняем пробирку до горловины. Льем по касательной чтоб лишних пузырьков воздуха не захватить. Итак, вот она, правильная резонансная камера с правильной водой. Идеально прозрачная, холодная и шарообразная линза, в которой 10 из 10 попыток обвенчались успехом при создании и наблюдении однопузырьковой сонолюминесценции.
Теперь как делать не нужно и чем это обычно заканчивается. Если просто набрать воду с под крана или с под фильтра без дальнейшей дегазации, да еще и наливать ее как попало, то в результате мы будем наблюдать вот такую неудовлетворительную картину. Это недопустимо! Так как наша задача получить один единственный сбалансированный пузырек, который помещается в объем жидкости из вне. Но если в пробирке все же появилась газировка, достаем телефон и начинаем фоткать, можно получить красивые кадры с эффектом линзования пузырьков.
Первые попытки дегазировать воду проводились на заранее подготовленном стенде с участием дистиллята и сухого спирта. Чтобы в воду не попадали частицы пыли из воздуха, сверху одевался колпачок. Кипячение воды это еще то захватывающее явление, тут видны все восходящие потоки нагретого вещества.
Итак, как подготовить воду мы уже знаем. При низкой температуре воды на стенках колбы начнет образовываться конденсат, он будет мешать, потому запасаемся салфетками и впитывающими тряпками. Нейтронную звезду из собственной практики удавалось получить при температурах от 5 до 15 градусов по Цельсию. При 10 свечение было ярче всего, при ниже 5 и выше 15 свечения практически не наблюдалось. При охлаждении воды до образования кристаллов льда свечения не было вообще на всем интервале температур. На вопрос почему, отвечаю, по кочану.
Резонансная камера установлена, акустические волны воздействуют на пузырек, выключим свет и видим редкое явление с образованием крохотной нейтронной звезды.
Для регистрации явления на камеру необходимо установить черный фон, и разжиться светосильным объективом, мой старый ультразум оказался практически слепым при съемке этого явления. Это уже молчу про фокус в одной точке пространства. По этой причине проект был заморожен примерно на полгода до появления нового съемочного оборудования.
Акустическую камеру на начальном этапе получения сонолюминесценции необходимо подсвечивать, чтоб понимать стабилизировался ли пузырек в центре колбы. На этом этапе информацию по созданию и подготовке акустической камеры можно считать исчерпывающей, потому переходим к генератору и системе управления данной экспериментальной установки.
По началу решил взять проверенную схему с ультразвуковой ванны, тут и частоту можно настроить, и мощность получить порядка 60 ватт, то что нужно. Схему разводил под имеющиеся под руками детали. Компактность платы с таким подходом гарантирована. При работе на больших мощностях сразу возникли проблемы.
Первое включение установки на проверку работоспособности по ошибке произвел с пустой пробиркой. При перестройке частоты, стекло в какой-то момент вошло в резонанс и треснуло. Делать новую колбу было лень, нужно ремонтировать старую, вставляем кусок стекла туда, откуда он выпал, и заливаем сверху эпоксидом. Возвращаем солдата в строй, и продолжаем наблюдать.
Не владея в достаточном объеме информацией, мне казалось что акустический резонанс в колбе напрямую связан с механическим резонансом самой пьезокерамики, но дело в том, что механический резонанс у каждого вида пьезокерамики будет отличаться. Это никак не помешало в течении 5-ти ночей сидеть и пытаться найти иголку в стоге сена.
Все первоначальные расчеты были взяты с потолка, отсюда неверно подобрана катушка индуктивности, частота на генераторе и прочее. Несмотря на это каким-то образом все-таки удалось добиться стабильного пузырька в центре колбы.
Он под воздействием акустических волн сжимался до такой степени, что иногда просто исчезал с поля зрения. Иногда он начинал отражать свет как серебряная капелька металла. Амплитуды напряжения на излучателях достигали таких величин, что обыкновенный феррит внутри катушки индуктивности, начинал бить током, оставляя после себя небольшие следы ожогов на пальцах. Неоновая лампочка при этом начинает светить еще до прикосновения к излучателю. Такие сильные поля вокруг.
После многочисленных и неудачных попыток получить нейтронную звезду, мне стало интересно, что будет если закачать в акустическую камеру максимально возможную для данной системы мощность. Выкрутим напряжение на блоке питания на максимум, и посмотрим на результат. С первых секунд можно наблюдать сильную кавитацию в воде, которая меняет свои формы.
При перестройке частоты стеклянная колба вошла в резонанс и треснула, принеся себя в жертву ради науки. Содержимое колбы по мере опустошения мал-по-малу оставляет свой след на потолке соседей снизу. Кругом потоп, но колба еще держится. Оставляю реальные звуки данного эксперимента в видео.
Наблюдаем за правым пьезоэлементом на резонансной камере. В этот момент он вероятно треснул, и на нем появились вспышки плазмы. Дальнейшая проверка показала что элемент мертв. Судя по показаниям блока питания, мощность на выжившем пьезоэлементе составляет примерно 180 ватт. На этом этапе съемок я был точно уверен что сонолюминесценцию в домашних условиях получить невозможно и терять больше нечего. Куча потраченного времени, ресурсов и бессонных ночей, так как именно после захода солнца начинались работы в этом направлении.
Хваленый многими эпоксидный клей «Araldite» больших вибронагрузок не выдерживает, несколько раз приходилось переклеивать пьезоизлучатели, но это сейчас идет речь про большую акустическую камеру, которая так и заработала должным образом.
Дальнейшим решением было связаться с самим Сергеем Матюшенко, который как никто другой знал как устроены принципы данного эксперимента. Как оказалось, он защищал дипломную работу на эту тему, потому любезно рассказал все нюансы при получении сонолюминесценции, за что ему огромное спасибо.
Итак, для начала нам нужен точный задающий генератор, у которого частота не плавает от температуры окружающей среды, для этих целей отлично подойдет синтезатор частот на микросхеме ad9850. На его выходе получаем чистый синус с шагом регулировки в 1 Гц. В хозяйстве такое устройство просто незаменимо, с его помощью можно находить резонансы, проверять рабочий диапазон аудио систем и использовать в других разных экспериментальных направлениях. Диапазон частот варьируется от 1 Гц до 40 мГц. Но, амплитуда выходного сигнала синуса у устройства очень маленькая и ровняется всего 2 вольтам. Для усиления сигнала рационально использовать усилитель.
Так как частоты в рамках эксперимента небольшие, рационально использовать усилитель звуковой частоты. В данном случае используется одноканальный усилитель класса H на микросхеме TDA1562Q. Он довольно качественный, и потрясающе воспроизводит музыку.
Для работы пьезоэлектрических излучателей необходимо высокое напряжение, источник которого в данной в схеме отсутствует. Один из способов получения достаточно высокого напряжения – это использование колебательного контура, настроенного в резонанс.
Наличие резонанса в цепи будем определять путем включения в цепь 1-омного резистора, параллельно которому подключим цепь осциллографа. При совпадении частоты генератора и собственной частоты резонанса контура, образованного катушкой индуктивности и емкостью пьезокерамических излучателей, на резисторе наблюдается максимальная амплитуда напряжения, что соответствует максимальному току цепи, что в свою очередь говорит о наличии резонанса.
Полная схема для получения однопузырьковой сонолюминесценции выглядит примерно так. Сигнал с образцового генератора подается на усилитель звуковой частоты, на выходе которого формируется синус заданной частоты амплитудой скажем в 12 вольт. Этот сигнал подается на LC-контур состоящий из переменной катушки индуктивности и акустической камеры где в роли емкости выступают пьезокерамические излучатели. В объеме жидкости формируется стоячая волна, в средине которой образуется интересующий нас светящийся пузырек.
Запускаем установку и помещаем с помощью шприца в объем жидкости маленький пузырек воздуха. Но как узнать нужную частоту при которой формируется стоячая волна внутри акустической камеры!? Все просто.
Если считать приближённо, то резонанс достигается тогда, когда длина акустической волны равна расстоянию между пьезоэлектрическими излучателями. Если замерять диаметр нашей 100 мл пробирки, то он будет равен 65 мм, это цифра и будет ровняться длине акустической волны необходимой для наших расчетов.
Как известно, длина волны распространяется в определенной среде с некоторой скоростью, и определяется выражением:
длина волны ровна скорости деленной на частоту.
Отсюда выражаем частоту, которая равна скорости деленной на длину волны, которая так же равна скорости деленной на расстояние между пьезоизлучателями.
Скорости распространения звука в воде при t=0 равной c=1402,7 м/с. Делим эту цифру на расстояние между излучателями в 65 мм, и получаем частоту в 22.270 Гц
Также стоит учитывать изменение скорости распространения звука в жидкости с изменением температуры. С увеличением температуры скорость звука в жидкости увеличивается, поэтому частота также увеличивается. В дальнейшем, рассчитанная резонансная частота будет отличаться от фактической вследствие сложной геометрии колбы.
Итак, расчеты произведены. Начинаем подбирать частоту и наблюдаем как меняется сигнал на 1- омном резисторе включенном последовательно в цепь. Независимо от частоты, амплитуду сигнала можно менять путем введения ферритового стержня в катушку индуктивности. Очень удобно. С помощью шприца помещаем в объем жидкости пузырек. Их выдавится больше чем нужно, но за счет акустической волны они все притянутся в центр колбы.
Пьезоэлектрические излучатели приклеены на эпоксидный клей, их центры расположены на одной оси. Напряжение, приложенное к двум параллельно расположенным относительно друг друга проводящим поверхностям пьезоизлучателей, вызывает механические деформации (обратный пьезоэффект). Чем больше амплитуда напряжения, тем больше амплитуда деформации пьезоэлемента, которая передается в акустическую камеру.
Микропузырёк воздуха в колбе создаётся при помощи медицинского шприца с иглой. Затем за счёт сил Бьеркнеса, если частота ультразвука близка к резонансной или равна ей, пузырьки начнут перемещаться в центральную часть колбы. Ждем пока пузырек стабилизируется и как бы зависнет в центре акустической камеры. Если пузырек прыгает со стороны в сторону, пробуем сместить частоту в большую или меньшую сторону, добились стабильности, затем медленно поднимаем амплитуду сигнала путем введения ферритового стержня в переменную катушки индуктивности. Тут важно не перебрать, так как пузырек может дестабилизироваться, что приведёт к исчезновению свечения, или он во все может исчезнуть. Если свечения все еще нет, пробуем добавить или наоборот забрать пару миллилитров воды из акустической камеры. Так же помогает смещение положения пробирки относительно струбцины которая держит горловину.
Заметьте, что крепление тут осуществляется через резиновую прокладку для уменьшения внешнего влияния. Все эти факторы тем или иным способом влияют на проведение эксперимента
В одну прекрасную ночь, примерно на 20-ой попытке, создав правильные условия мне таки удалось получить то, ради чего мы тут и собрались.
Сонолюминесценция, кавитационный пузырек, зависший в центральной части колбы начал испускать видимый голубоватый свет. Это казалось чем-то недостижимым и во истине удивительным. Редкое физическое явление, которое за счет акустического воздействия порождает свет в маленьком пузырьке воздуха. Цвет свечения и яркость в дальнейшем могли несколько отличатся. Пузырек мог испускать как белое свечение, так и голубоватое. В некоторых научных работах читал про существование красного свечения, но в рамках проведения данного эксперимента зафиксировать такое свечение не удалось. Тут влияет температура воды, наличие растворенных в ней солей, частота резонанса, амплитуда воздействия на пузырек и прочие факторы, о существовании которых трудно догадываться.
Физика возникновения вспышки света тут возникает из-за того, что мощная ультразвуковая волна в воде приводит к кавитации. Ведь звуковая волна — это чередование повышенного и пониженного давления, и если давление понизится до такой степени, что станет сильно отрицательным, то звуковая волна буквально разорвет воду и создаст в этот момент газовый пузырек. Затем, через полпериода звукового колебания, когда давление, наоборот, становится большим, этот пузырек быстро схлопывается — и в процессе резкого сжатия он нагревается.
Именно в последнее мгновение своего коллапса, когда температура внутри кавитационного пузырька достигает тысяч градусов, он и испускает короткую вспышку света. В нашем случае пузырек остается на месте, сжимаясь и расширяясь в такт ультразвуковой волне, и, испуская тысячи вспышек в секунду, порождает стабильное свечение.
Для справки, создание этого выпуска заняло рекордные полтора года. Многие пишут в комментариях, почему видео на канале выходят так редко, отвечаю, потому что! Если кто спросит какую пользу может принести данный эксперимент, отвечаю, никакую. Мы с вами просто набрались опыта в еще одном ремесле.
Как говорится, все гениальное просто!
