Toyota 4Runner 3VZ-E V6 Тихон › Бортжурнал › Установка кренометра. Не подходит — запилим — и все равно будет =)

Как сделать кренометр своими руками

Почти даром достался кренометр от SURFа — и после помощи собратьев по авто с ЛендКрузера — смотреть здесь удалось таки без доп затрат выяснить что они не совместимы по массе признаков… короче — как ни крутил я его особо его было не установить — тем более что просится он во вполне определенные места на торпеде…

Терзали сомнения и грызла жаба… Сомнения — пилить не пилить и купить новый обвес на кренометр и крепление… Жаба душила — лежит и не установить… В итоге прочь сомнения и жаба — будем пилить, точить, гнуть, сверлить, резать, жечь и паять…

Как сделать кренометр своими руками

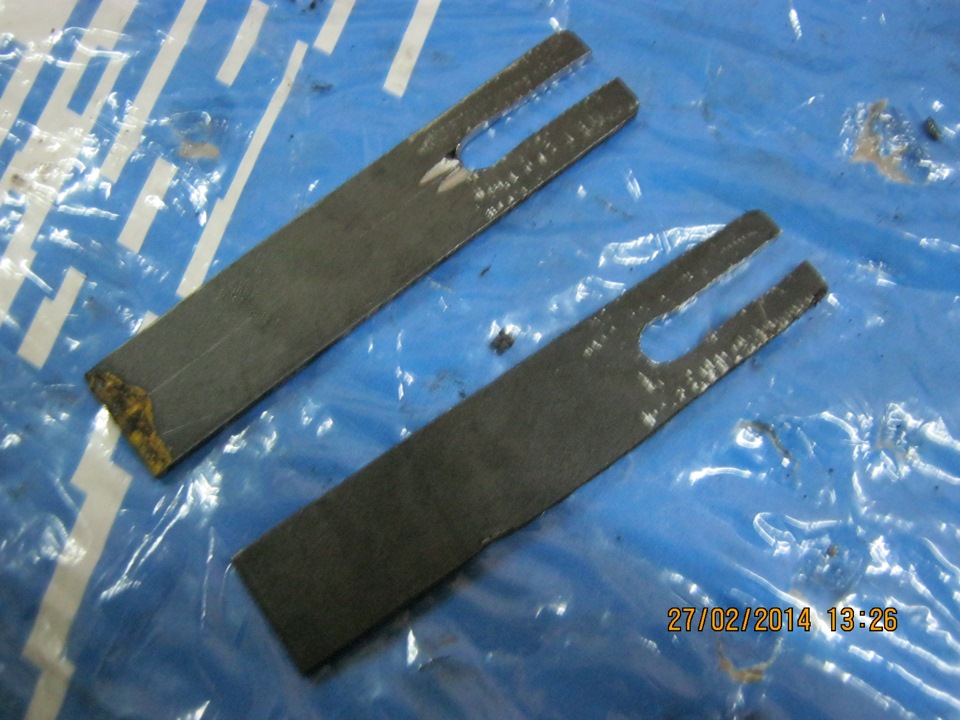

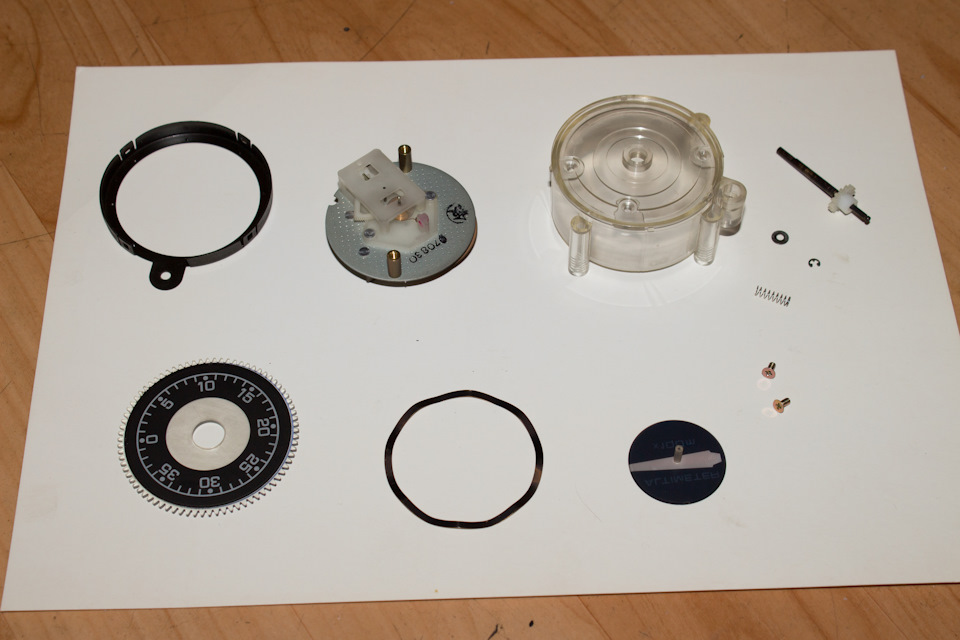

Процесс был запущен… После многочисленных подгонок примерок и прочего — все идет в распил. Выровнял переднюю кромку подрезав ее дремелем с отрезным диском.

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Юстировка — процесс точный и кропотливый. Но не в нашем колхозе. Ставим тупо и примерно регулировку в середину диапазона и АККУРАТНО подкручиваем за диск до значения ноль. Готово и элементарно — крутится и регулируется без перекосов и во всем диапазоне.

Вроде все на своих местах — перед сборкой проверяем состояние лампочек — дабы потом не лезть еще раз — итог проверки — одна лампа дохнет что называется — на руках. Упс… Добываем новые — обе — и ставим — предварительно сняв зеленые цветные колпачки с обоих ламп — иначе с ними вообще не видно подсветки.

С подсветкой вроде бы все просто и понятно — 2 провода и 1 разьем… Т.к. лампы — пофиг что куда подключать — давай 12В и все должно гореть. Однако очень хотелось бы чтобы кренометр по подсветке включался тогда когда будет включена подсветка во всей машине а не отдельной кнопкой. Хочешь — делай. Вот и пришлось =)

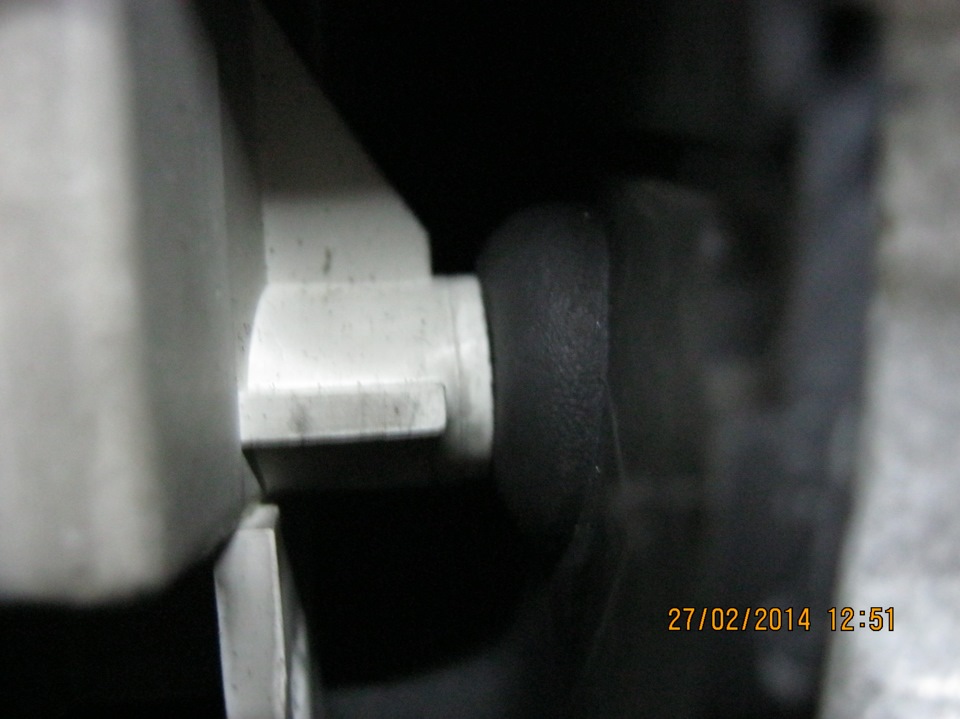

Для начала на разьеме концевика пассажирского бардачка я нашел 12В.

Как сделать кренометр своими руками

Подключаю подсветку — не работает. Никак. Печаль — а доделывать то надо…

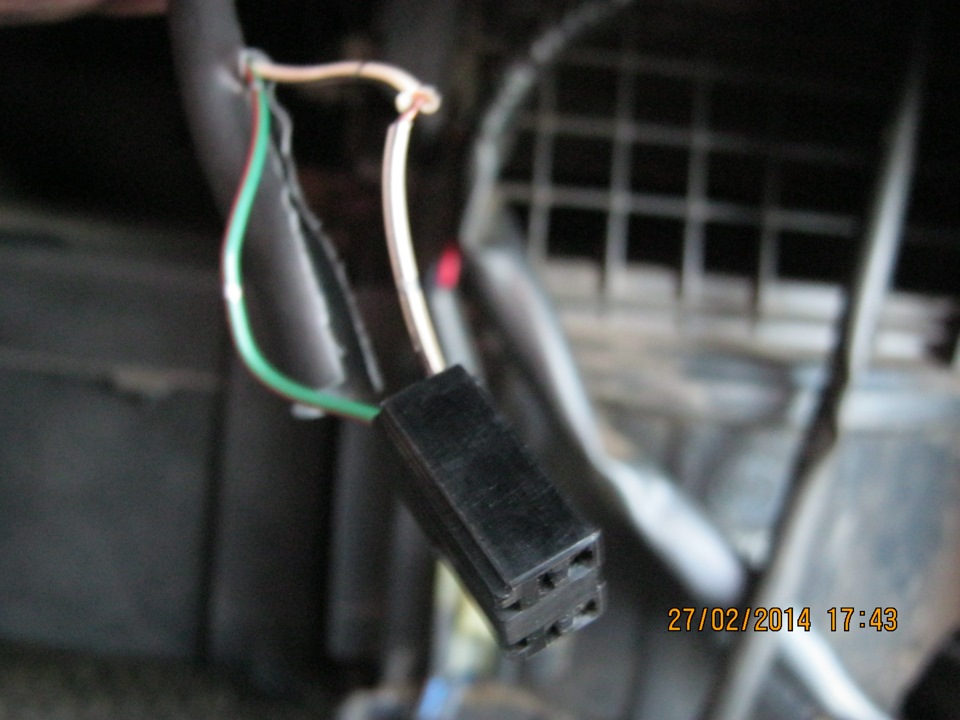

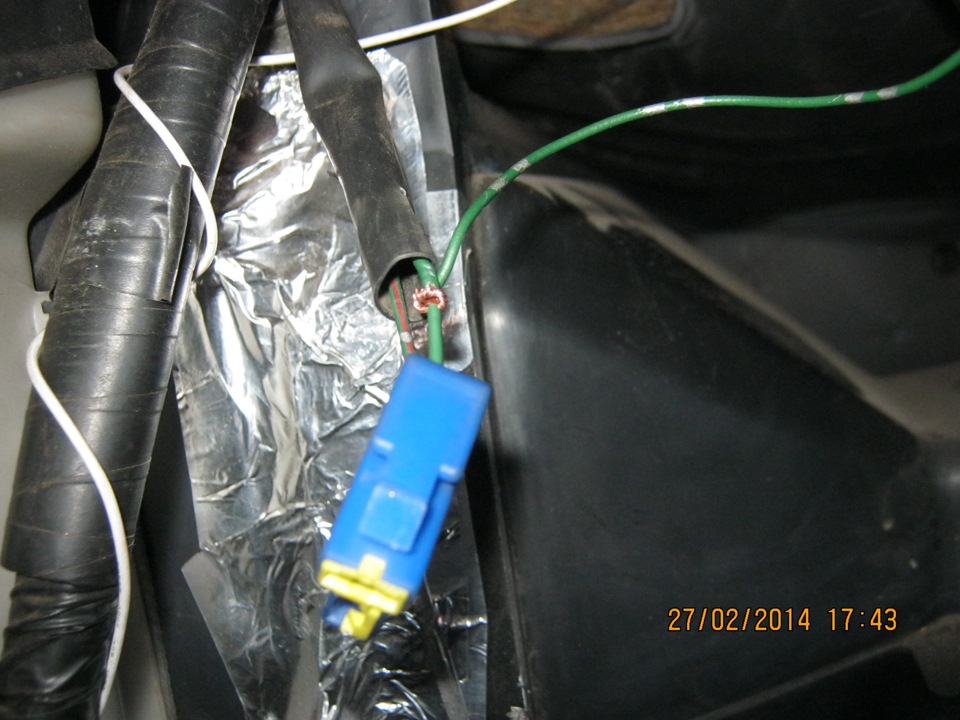

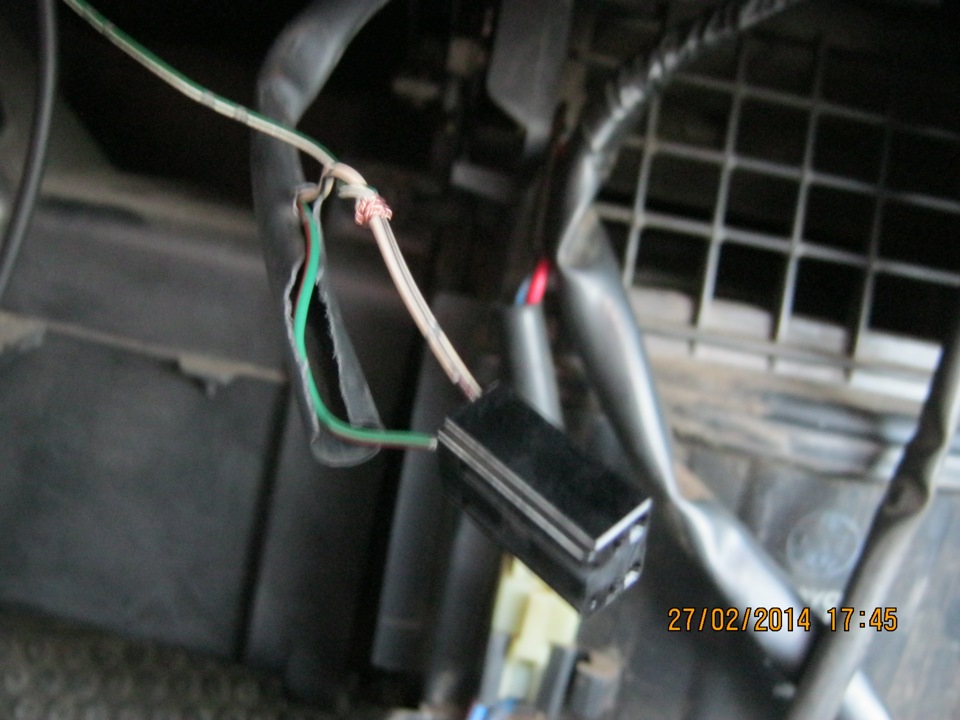

Немного возни и в разьеме подсветки переднего ящичка нашелся еще провод который работал уже при включении подсветки как нужно.

Как сделать кренометр своими руками

При соединении — все заработало — стало вкл-выкл подсветку кренометра по включении общей подсветки. Проводку под подсветку кренометра конечно слегка заколхозил — куда же без него. Без колхоза.

Как сделать кренометр своими руками

Главное — работает. Остальное — мелочи. Под торпедой не видно. Но для гарантии заизолировал лентой оба соединения. Мало ли =)

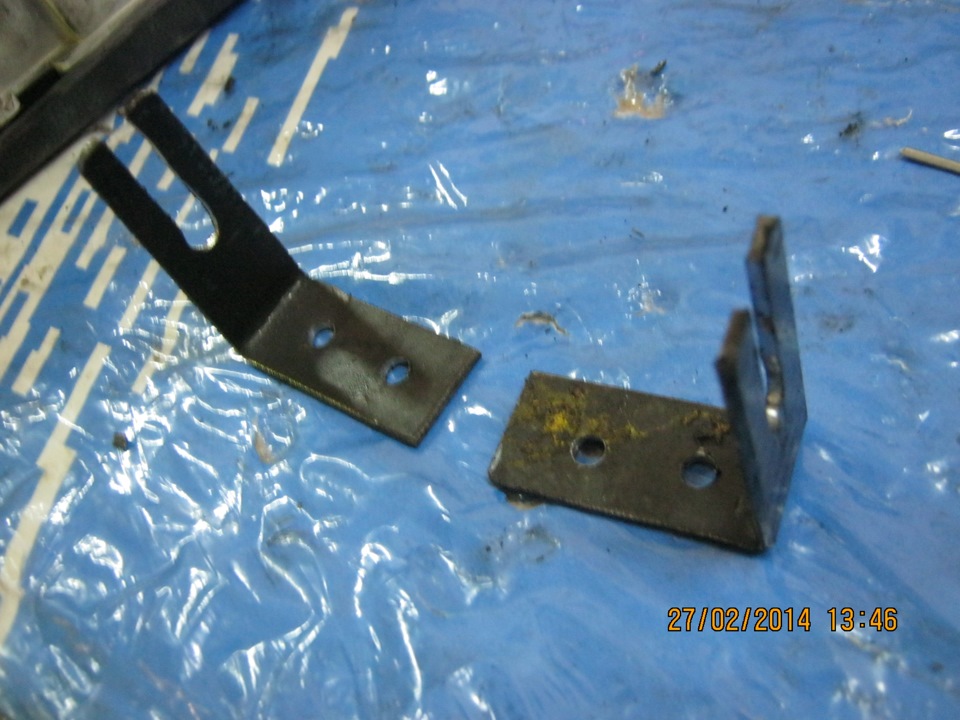

Дело осталось за малым. Всего то — прикрепить к торпеде… Учитывая перекосы и прочее — в принципе мелочь… Т.к руки в принципе кривые — крепление жесткое и точное явно не получалось — из за невозможности точно разметить места установки — поэтому от простых вещей пришлось отказаться и изготовить сложные. Ну очень сложные регулируемые по высоте крепления.

Но для появления возможности регулировки — надо сточить буртик приливный на самом кренометре — белый выступ — до прилива — по высоте равен как раз толщине крепежной стойки. Для удобства — снял чуть побольше — проще попадать и устанавливать.

Как сделать кренометр своими руками

Как сделать кренометр своими руками

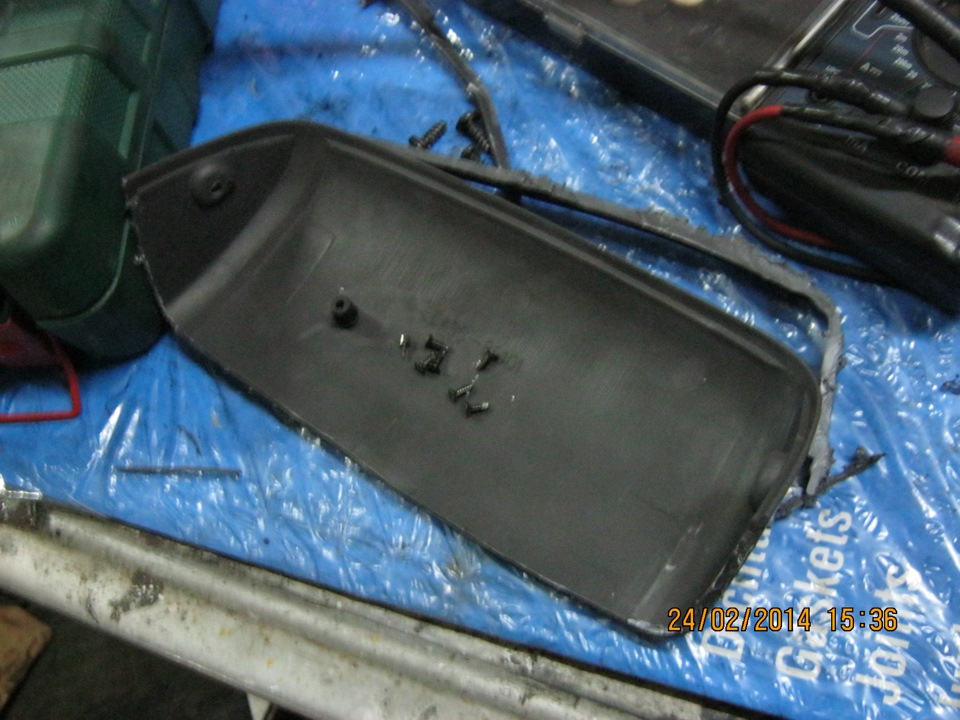

Получилось как то так… При помощи болгарки и наждака со сверлилкой.

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Как я ни пытался отмазаться от того чтобы лишний раз дырявить торпеду у Тихона — пришлось таки добавить аж 3 отверстия. 2 лишних самореза не стал крутить — и так оказалось крепление слишком жестким — 2 мм ка стойки — гнулась на месте крайне неохотно — да и отсутствие 2-го крепежа — позволило в итоге выставлять кренометр со смещением — фича — а не бага — одним словом.

Источник

Сообщества › Кулибин Club › Блог › Инклинометр или по народному креномер.

Как сделать кренометр своими руками

Самым простым решением было прифигачить уровень с бульбашкой на консоль возле ручника, так я и сделал. Но увы, точность оставляла желать лучшего, очень не удобно целится и погрешность около 5 градусов. На глаз не заметно, а ночью съезжаешь в угол.

Как сделать кренометр своими руками

Пришлось вспомнить метрологию. Помню, были такие приборы из эбонита с вертикальной стрелкой-маятником, и размером как запаска. Представил себе форестер с двумя такими хреновинами и загрустил.

Как сделать кренометр своими руками

Спустя некоторое время наткнулся здесь на запись в бортовом журнале о небольшом приборе с шариком внутри. Французкий специально-джиперский креномер с австралийским уклоном стойл невменяемых денег и достать его можно было только по блату. К счастью нашелся судовой аналог по приемлемой цене.

Как сделать кренометр своими руками

Уже было собрался его заказать, но вспомнил, что у паджеро такая хрень установлена штатно, и никогда не работает. С трудом нашел на разборке, приложил к торпеде … Выглядит как ведро на фаркопе и верхний бардачок не открывается. Точность, мягко говоря низкая.

Как сделать кренометр своими руками

Опять лезу в инет и вспоминаю про ролик, где Махмуд измерял угол наклона миномёта планшетом. Эврика, там же встроенный акселерометр.

Как сделать кренометр своими руками

Самой простой и доступной оказалась программа inclinometer, на старом самсунге работала с поразительной точностью. Осталось дело за малым, как приделать этот смартфон прочно, точно и доступно не только как креномер, но и как телефон. И опять муки поиска.
Не буду рассказывать о более чем 10 испытанных заводских подставках – ни одна не удовлетворяла строгим требованиям. Как всегда пришлось всё сделать самому.
Два неодимовых магнита с отверстиями в центре, две пластинки от конструктора MECCANO, два шарика от подшипника, кусочек двустороннего скотча, суперклей и шуруп. Вот всё что необходимо для фирменного Мексиканского крепления инклинометра.

Как сделать кренометр своими руками

Процесс сборки ещё прозаичнее. К одной пластине приклеиваем магниты, чтоб при разрыве они там и оставались. Внутрь вставляем и приклеиваем шарики, для центров. На обратную сторону скотч и шурупом в стык торпеды.

Как сделать кренометр своими руками

Если выкрутить в стыке дыры не остаётся, небольшая вмятина видна если знать где искать.
Вторую пластину клею на чехол телефона. Через пол часа прибор готов к испытаниям.

Как сделать кренометр своими руками

Телефон установил с небольшим наклоном вперёд, для удобства обзора и использования, поэтому вначале запустил и откалибровал на ровной площадке.

Как сделать кренометр своими руками

Что показали испытания – телефон держится отлично, нужно прилагать усилия, чтоб оторвать. Садиться чётко, за три месяца повторной калибровки не понадобилось. Место выбрано удачно, хорошо видно, доступно, достаточно включить в нем громкую связь, чтоб спокойно говорить за рулём. Инклинометр работает чётко, и точно.

Как сделать кренометр своими руками

Из недостатков – до сих пор не могу найти допустимые для моей машины уклоны и прога быстро садит батареи, нужно сделать зарядку.
Ссылку на программу не даю, вдруг Вы найдете крякнутую про версию и поделитесь?

Источник

Mitsubishi Pajero Джерри › Бортжурнал › Оживление доп приборов (компас, термометр, кренометр)

Как сделать кренометр своими руками

Всем привет, кто посетил данный бортжурнал. Что то начали меня раздражать доп приборы. Термометр просто светиться, а кренометр брянчит пружиной. Заглянул я на статейки в драйве по восстановлению приборов. А там ничего сложного пишут и нет. Нам понадобится несколько часов свободного времени, терпение, электрический паяльник (в некоторых статьях упоминали и пропаяльную станцию), электролитические конденсаторы номиналом 1; 4,7; 10; 47 и 100 мкФ. Опыт по пайке приветствуется, но можно и без него. Я когда тоже не имел опыта, но радиотехнику чинил.

Как сделать кренометр своими руками

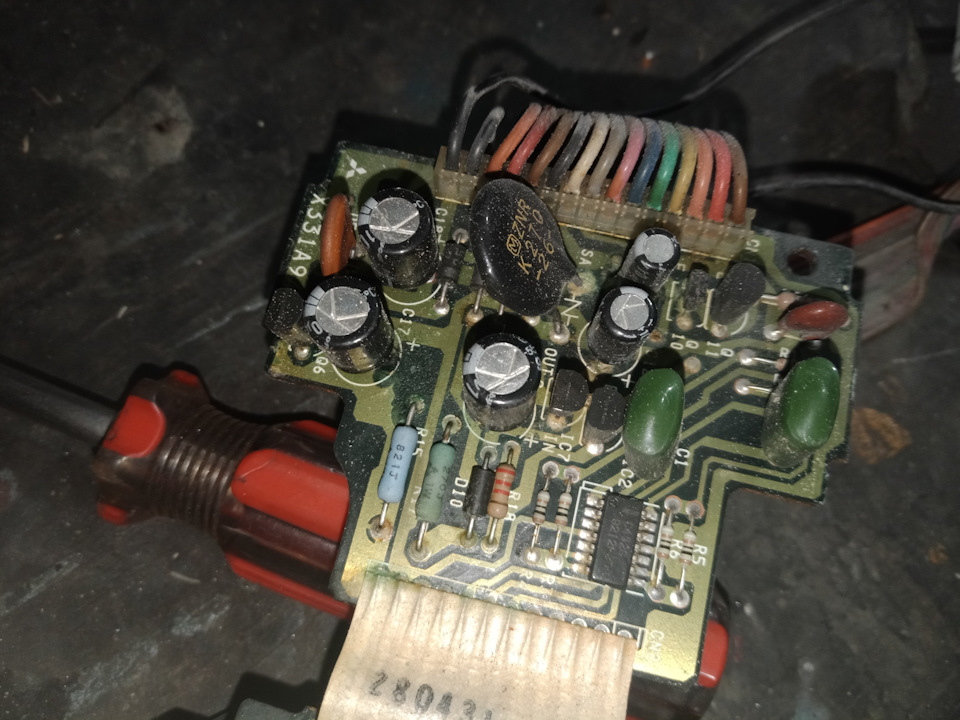

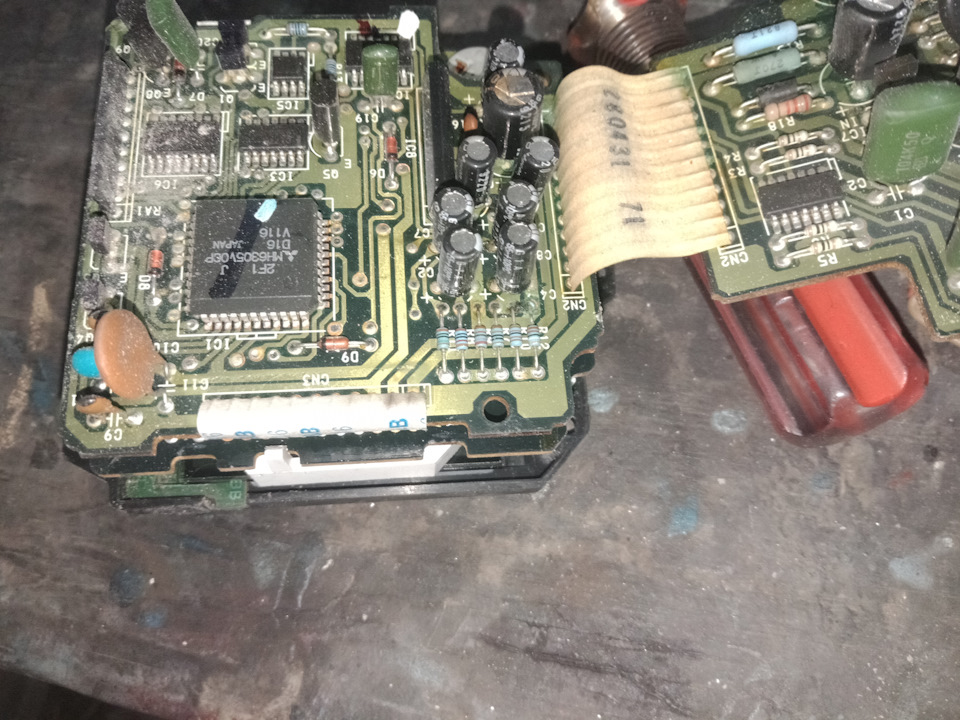

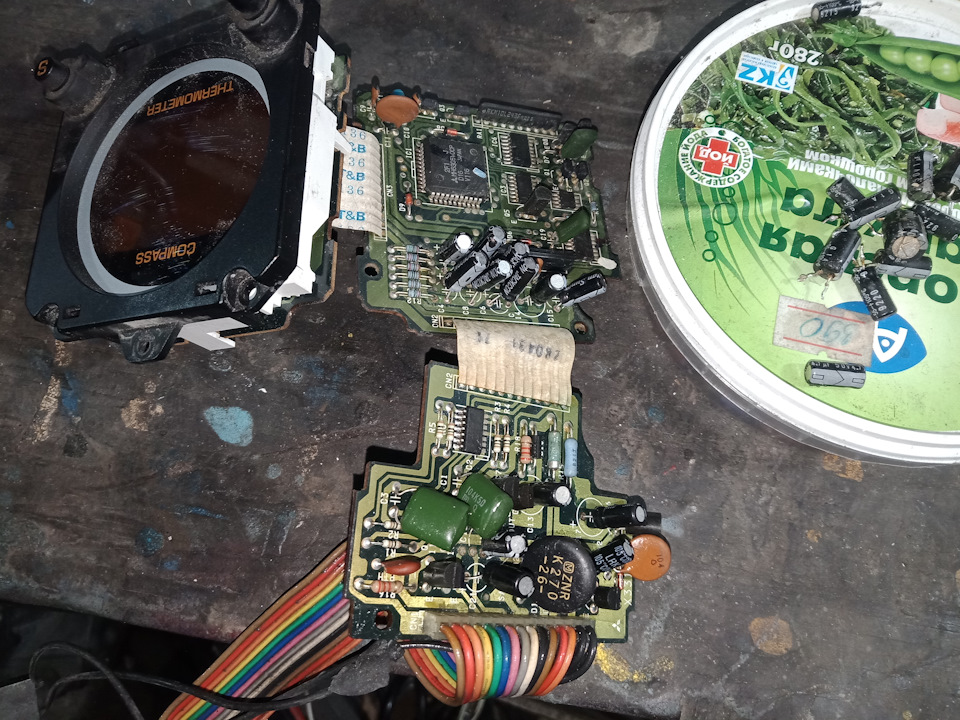

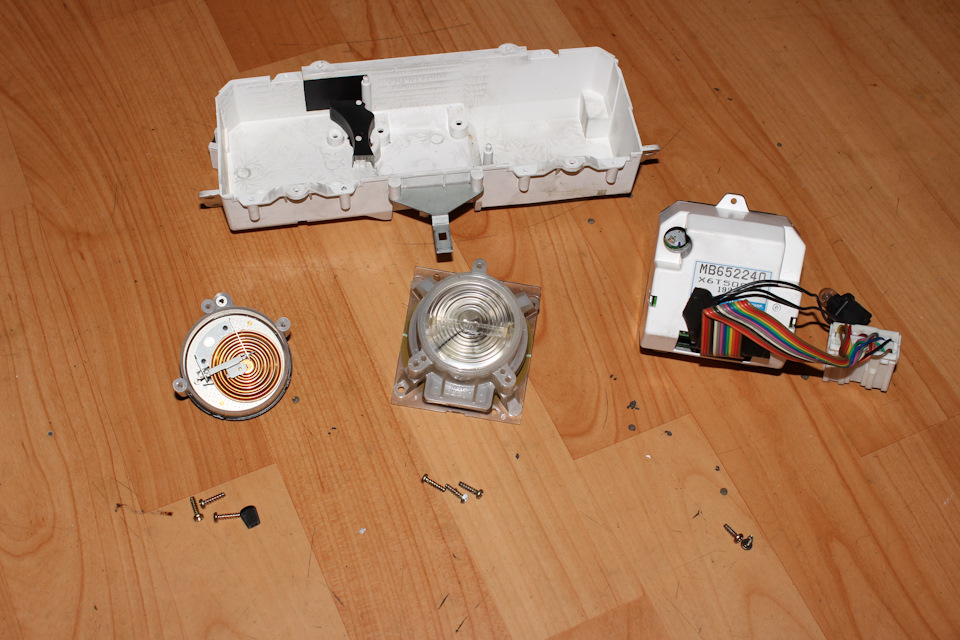

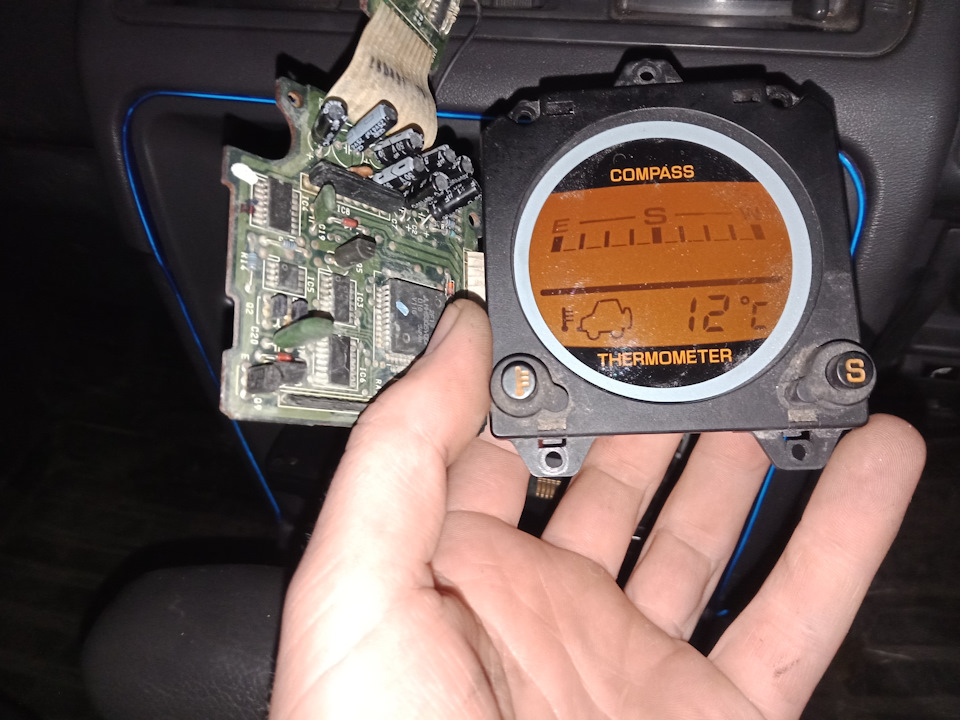

Разобрал я консоль доп приборов, извлек термометр, выпаял все электролиты. Достал свои запасы и начал подбирать номиналы. Все есть, кроме 4,7 мкФ., ну поставлю вместо него 3,3мкФ.

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Как сделать кренометр своими руками

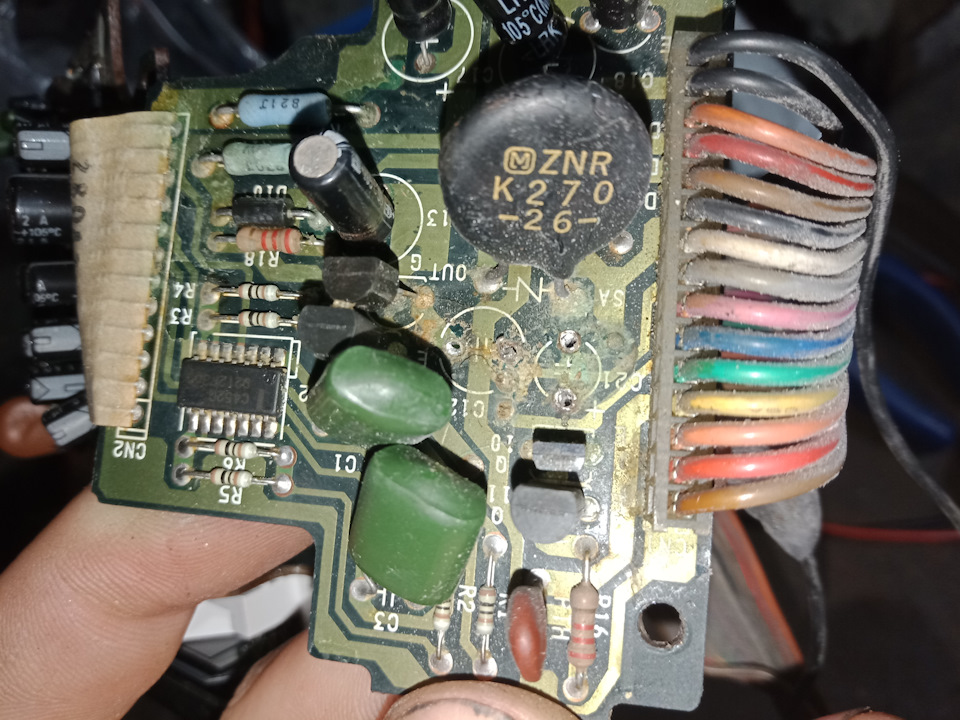

Под кондерами все в окислах и вытекшем электролите. На здоровье конденсаторов сказалось воздействие высоких температур. Я их даже проверять не стал, просто выбросил и все. Платы промыл этиловым спиртом и продул воздухом. Потом произвел впайку новых электролитов и подключил девайс к панели. При включении зажигания на приборе показался силуэт авто, градусник, цифры и буквы компаса.

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Удача, возможно да, возможно еще придется поменять один терморезистор, так как салонную температуру показывает в – 18, а уличную +17 (что соответствует действительности). Потом обработал платы снова спиртом, дабы убрать воздействие паяльной кислоты. И положил в сторонку.

Как сделать кренометр своими руками

Пора заняться кренометром, промыл его под струей воды, просушил. Осмотрел его на возможные трещины, но ни чего не увидел. Но жидкости то нет вообще. В качестве герметизации использовал силиконовый герметик. Промазал все вероятные места утечки и потом заправил полость глицерином из медицинского шприца, через просверленное отверстия сверху, которое впоследствии заделал клеем с термопистолета. После нескольких дней наблюдений отполировал стекло от царапин и приступил к мойке корпуса консоли. Защитное стекло также отполировал и приступил к сборке. Так как компас и альтиметр имеют двойное остекленение и в пространство может набиваться пыль, то решил при сборке по максимуму уплотнить соединение дабы сократить вероятность попадания пыли. Но не нашел что использовать в качестве уплотнителя и собрал как было.

Источник

Mitsubishi Pajero / Expeditionis Tractoris › Бортжурнал › Ревизия блока доп. приборов, Ремонт кренометра ч.2

Как сделать кренометр своими руками

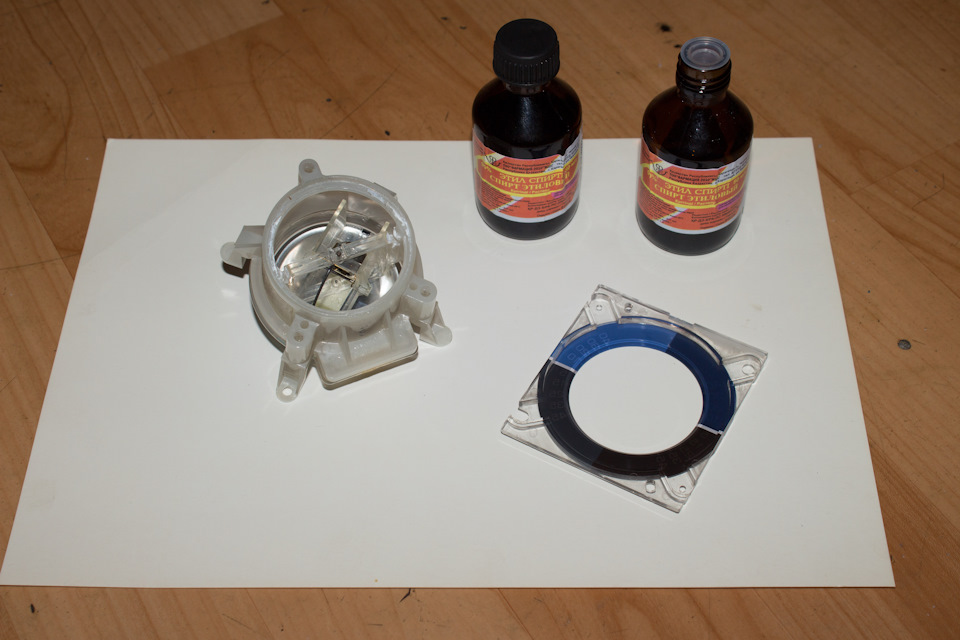

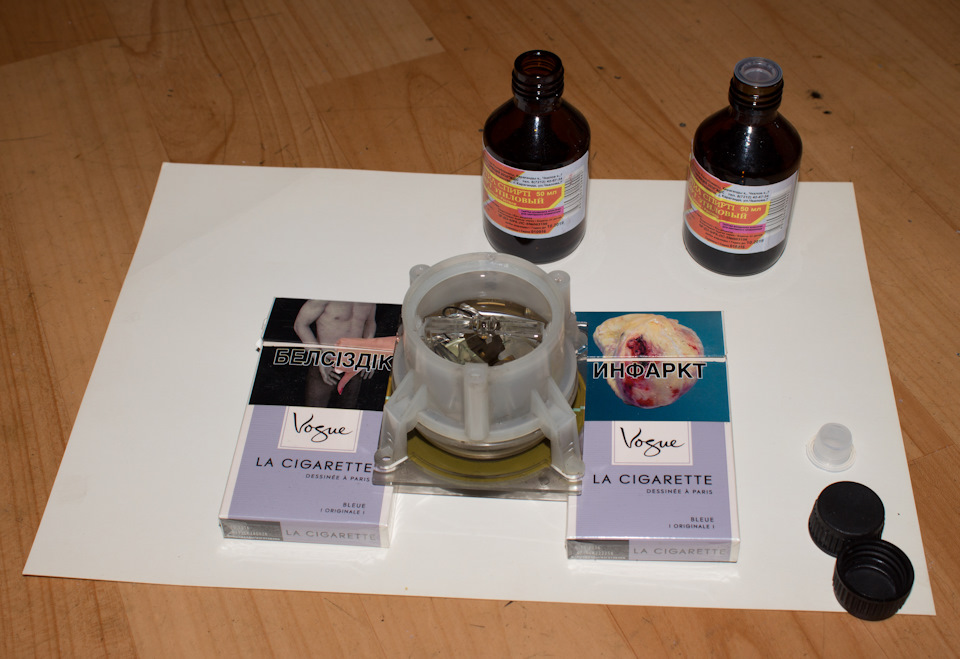

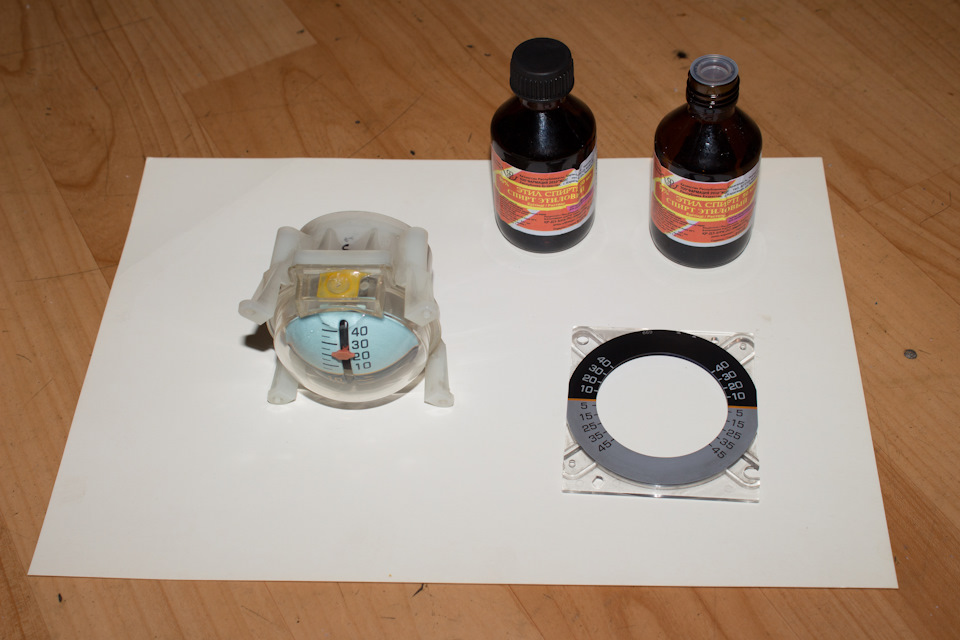

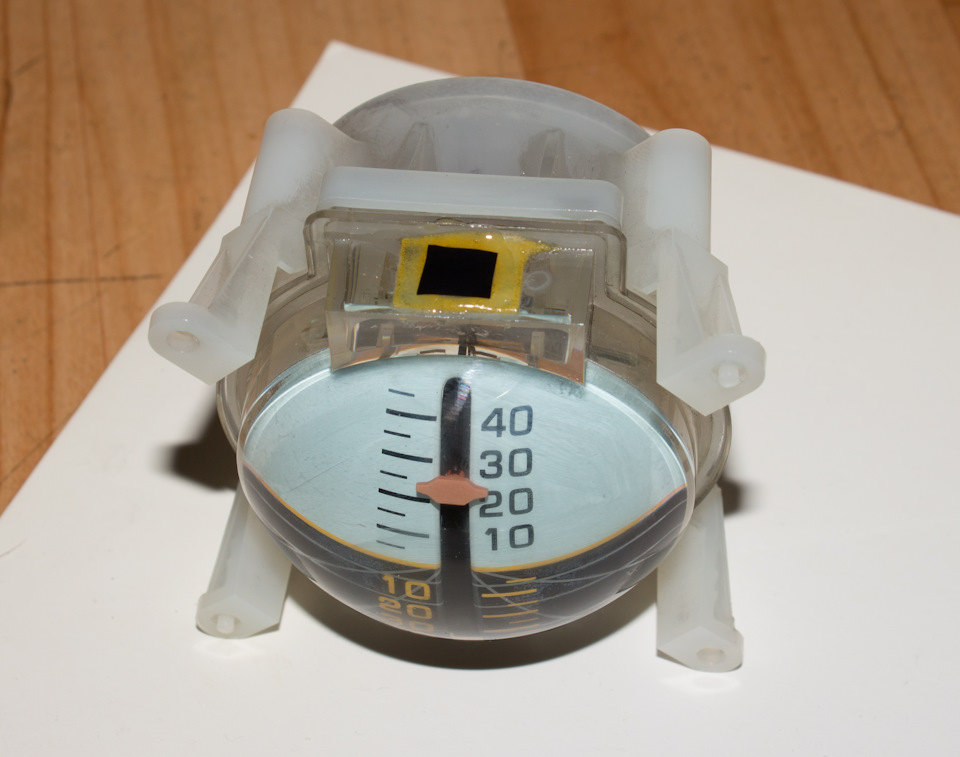

После проверки герметичности купленного кренометра,
тщательно промываем его внутри спиртом.
У меня на промывку ушло четыре флакончика.

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Так-же моем и чистим накладку-шкалу на кренометр.

Накладку решил оставить от своих доп. приборов, она с белыми цифрами.
т.к. я не буду использовать синий колпачок на лампе подсветки, то у меня
шкала должна получится с желтой подсветкой, так-же как я сделал
и на панели основных приборов

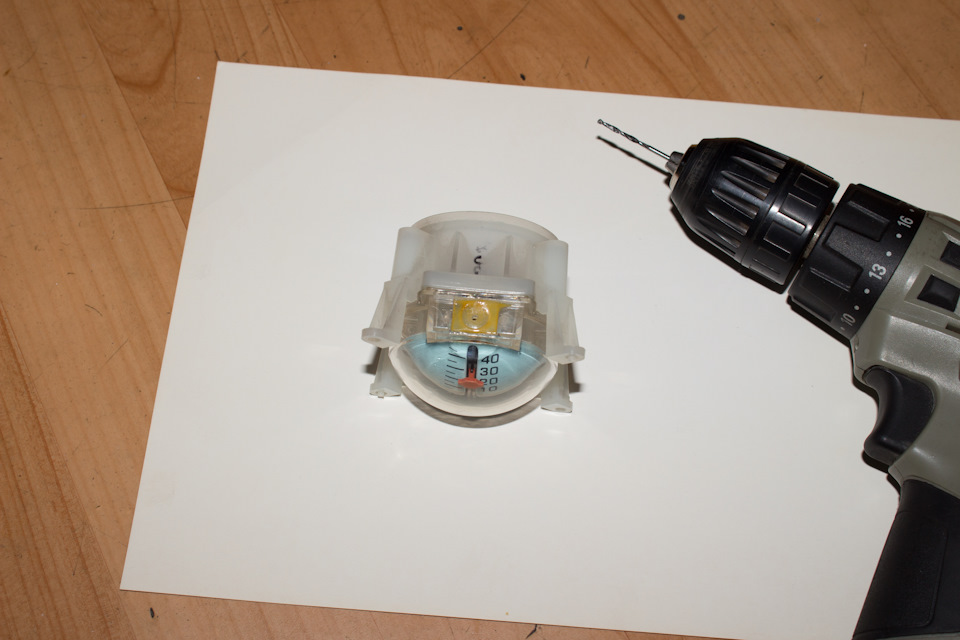

Сверлим отверстие для заливки глицерина:

Как сделать кренометр своими руками

Отверстие сделал в штатном месте.

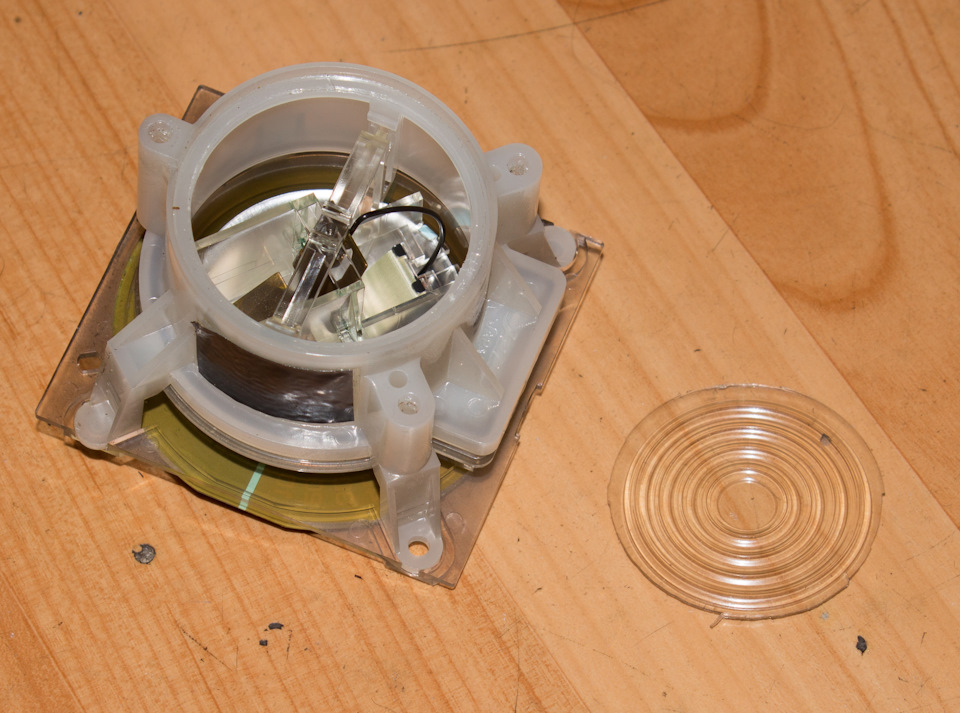

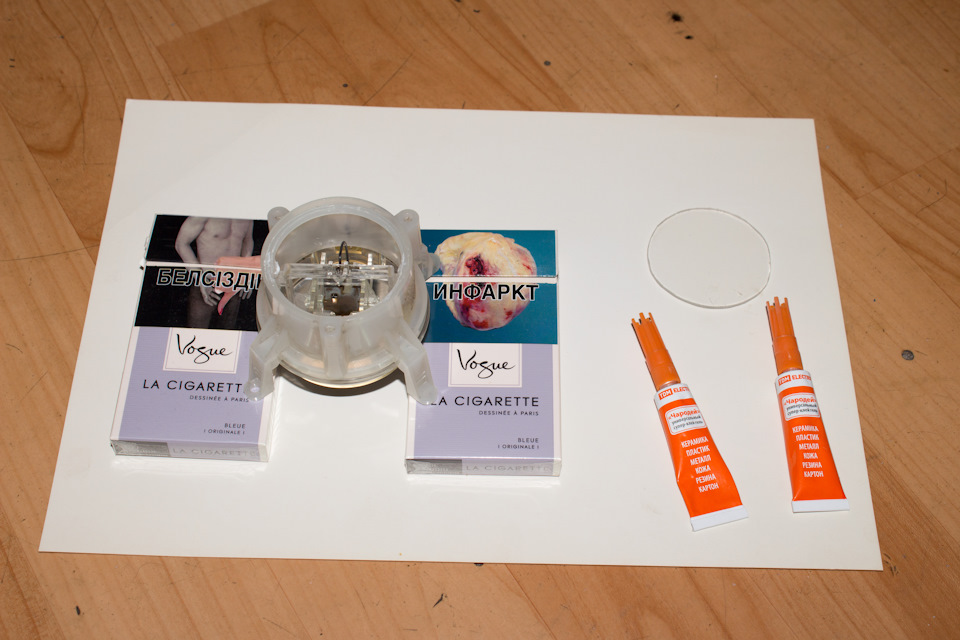

Приклеиваем вырезанную ранее крышку:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

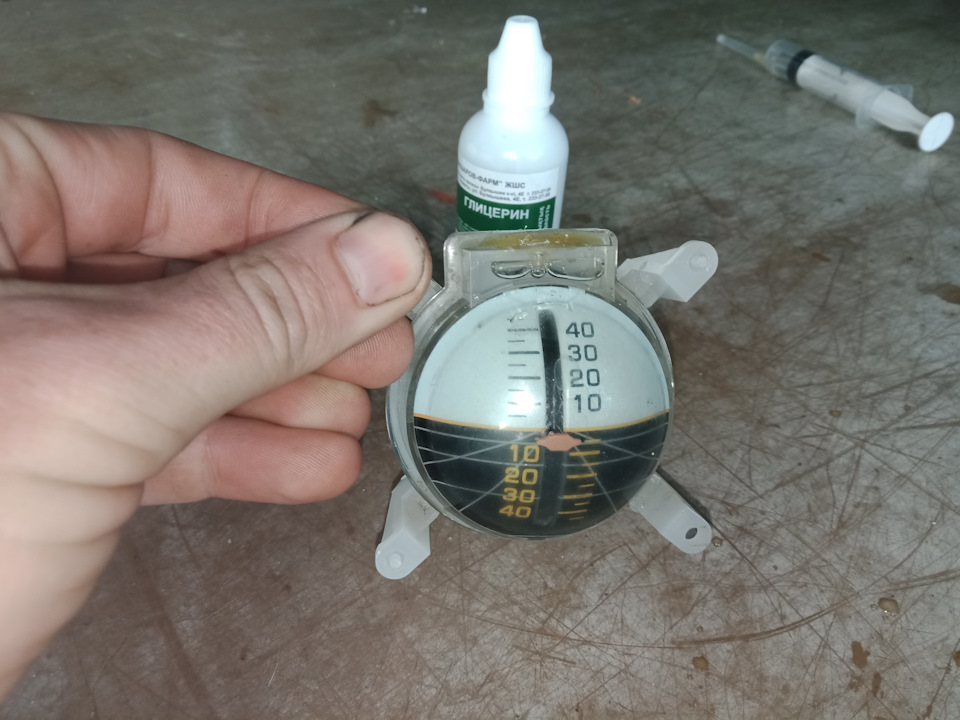

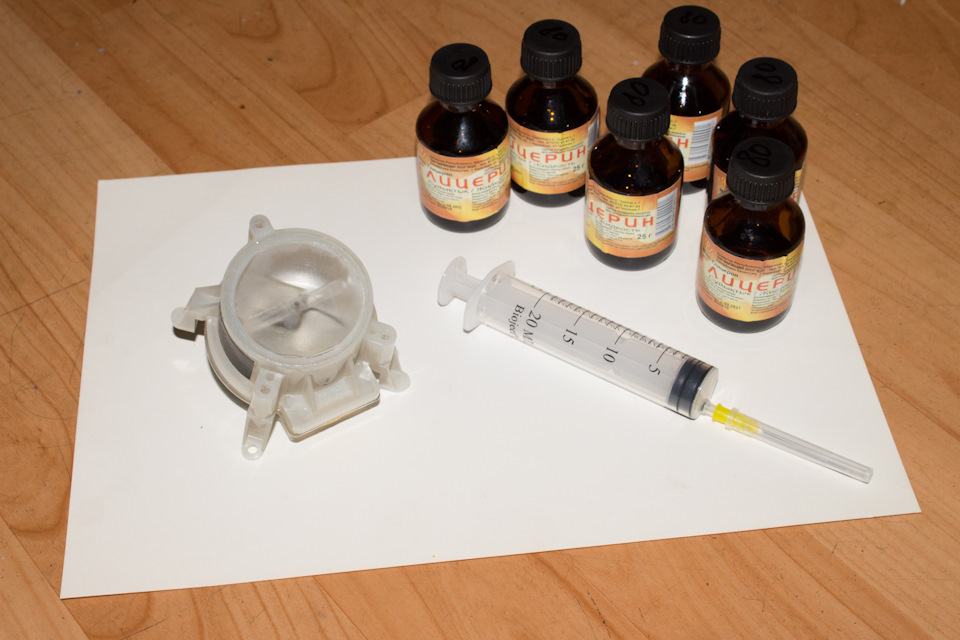

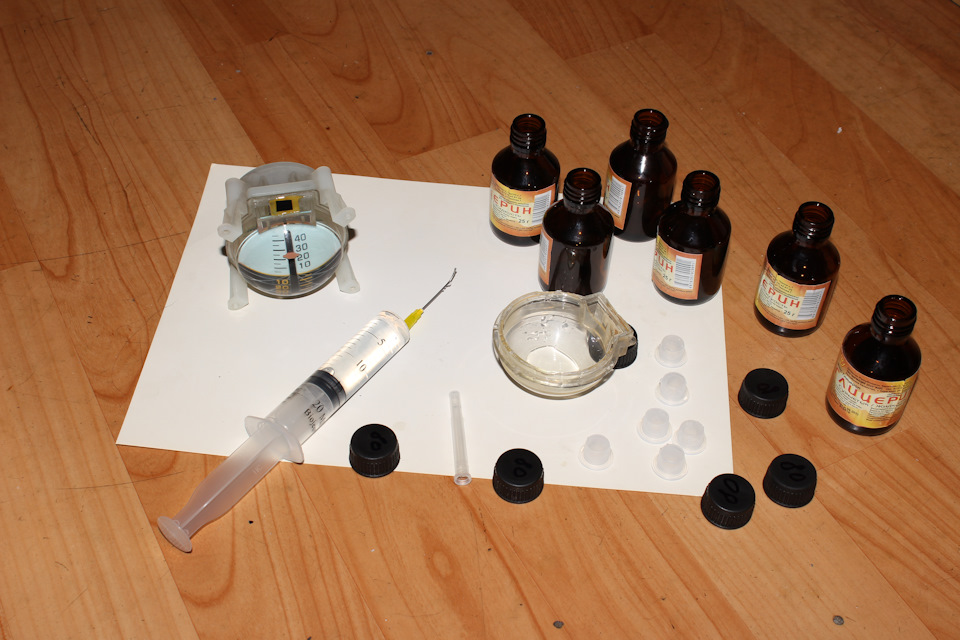

Спустя часа три, можно заполнять кренометр глицерином:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

За глицерин и шприц отдал 700 тн. (2$)

Как сделать кренометр своими руками

Отверстие для заливки заклеил изолентой, а сверху изоленты залил клеем:

Как сделать кренометр своими руками

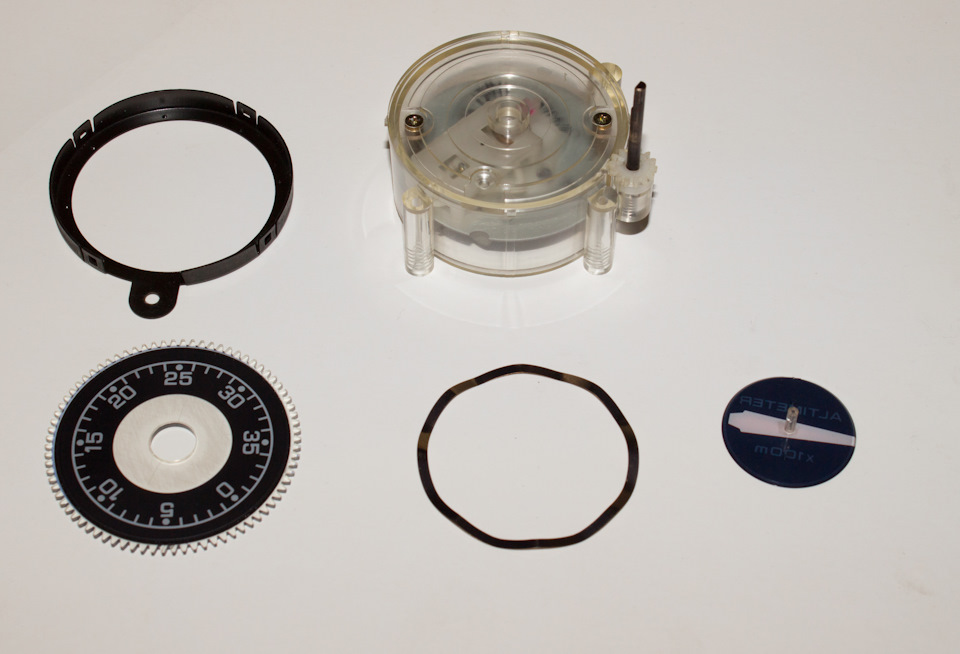

Теперь делаем ревизую альтиметру, а именно разбираем и промываем пластик:

Как сделать кренометр своими руками

Шкалу альтиметра решил оставить от своих доп. приборов, она с белыми цифрами.
т.к. я не буду использовать синий колпачок на лампе подсветки, то у меня
шкала должна получится с желтой подсветкой, так-же как я сделал
и на панели основных приборов

Промываем сам светопередающий пластик, шкалу, и указатель.

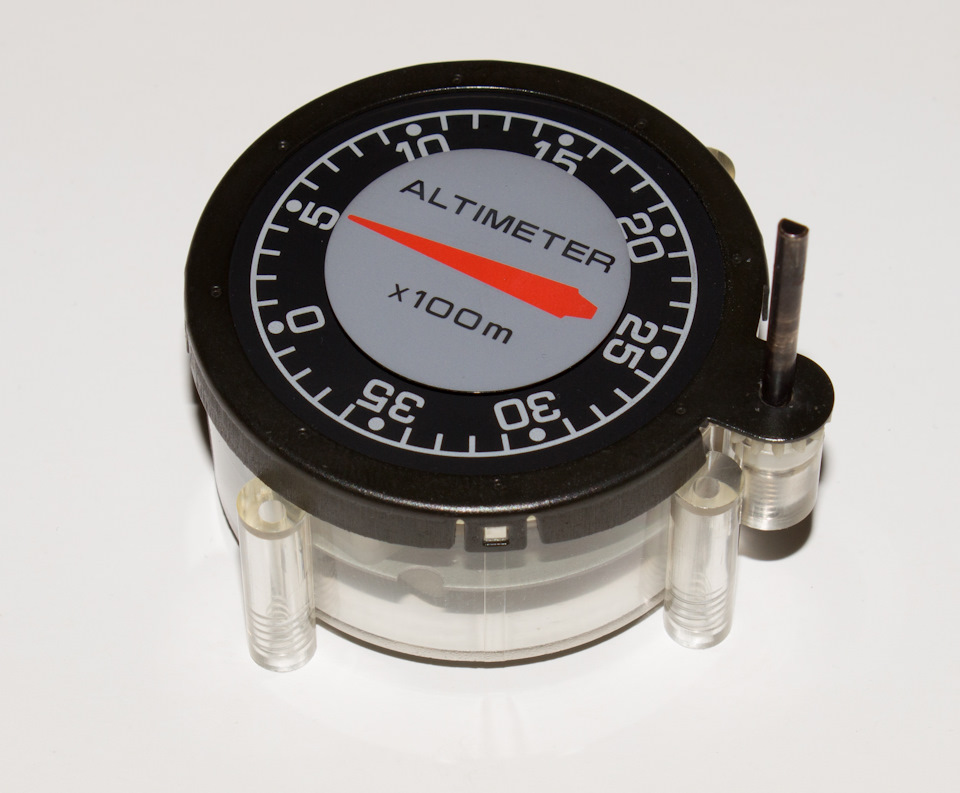

После промывки и сушки собираем альтиметр:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

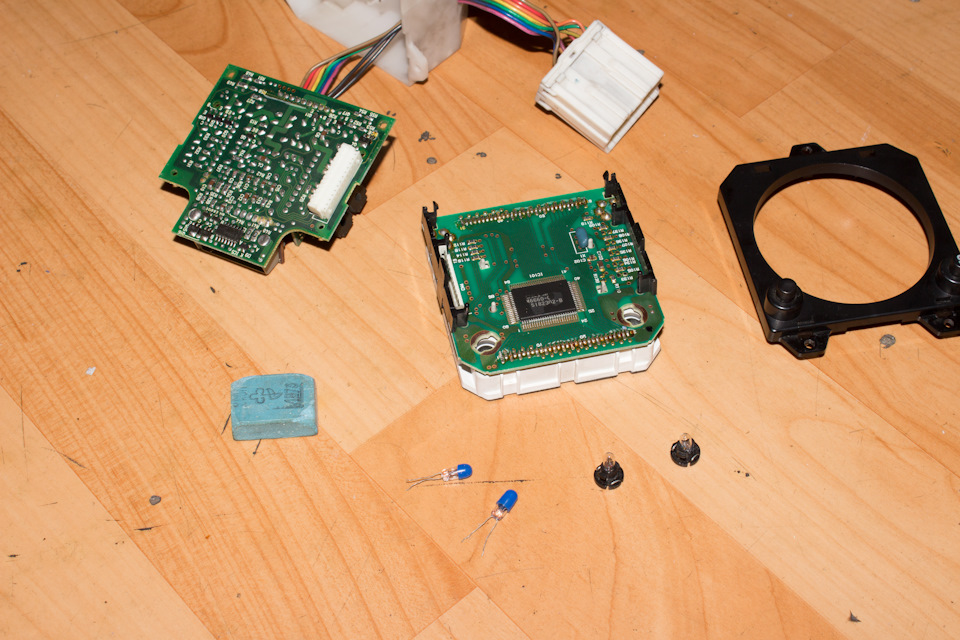

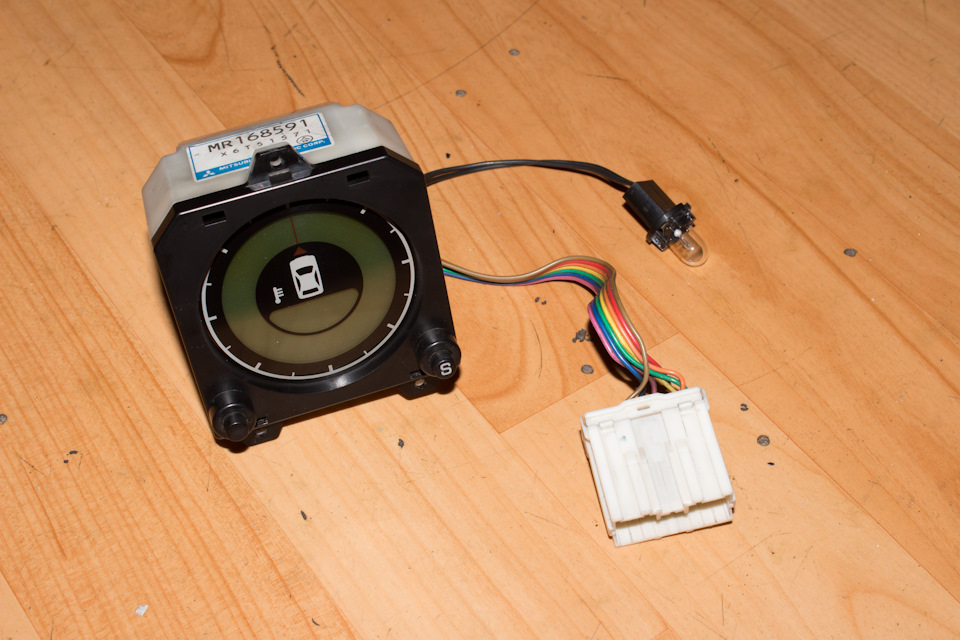

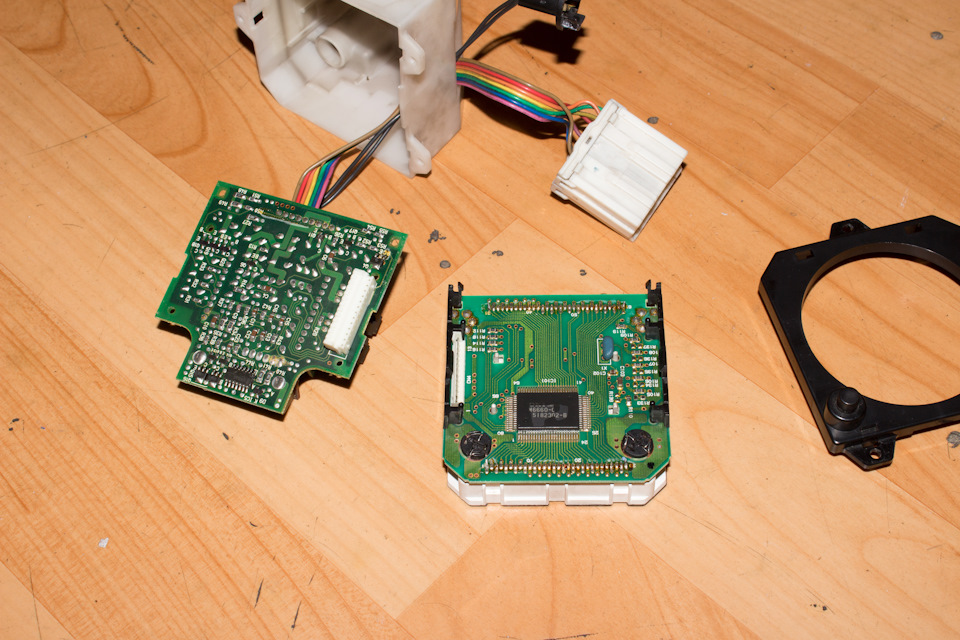

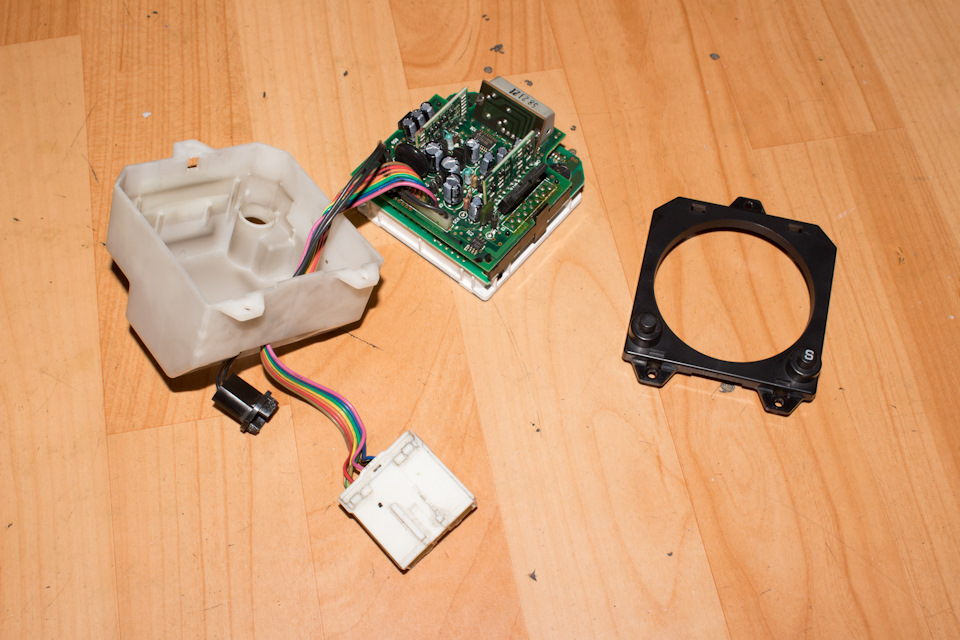

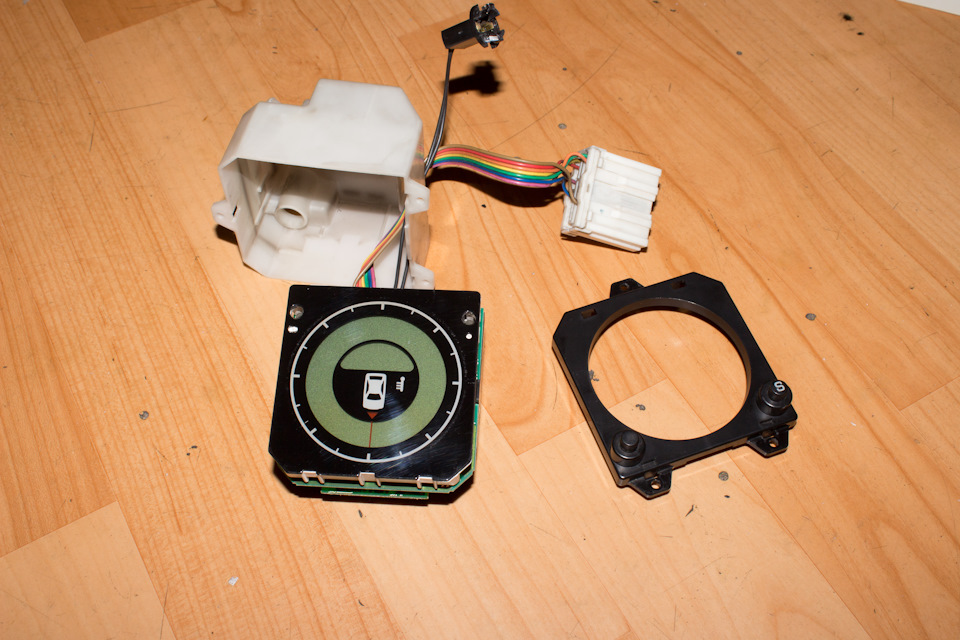

Теперь делаем ревизую компасу, разбираем:

Как сделать кренометр своими руками

Далее меняем синии лампочки подсветки на обычные, лампочки покупал ранее,
когда делал ревизию блока климат-контроля.

С синими лампочками прибор светится белой подсветкой, а с лампочками без колпачков,
у прибора будет желтая подсветка, такая-же как я сделал на панели приборов и блоке
климат-контроля.

Как сделать кренометр своими руками

Так-же ластиком чистим места контакта патрончиков ламп.

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Лампочку подсветки кренометра и альтиметра тоже поставил новую,
купленную ранее, когда делал ревизию панели приборов.

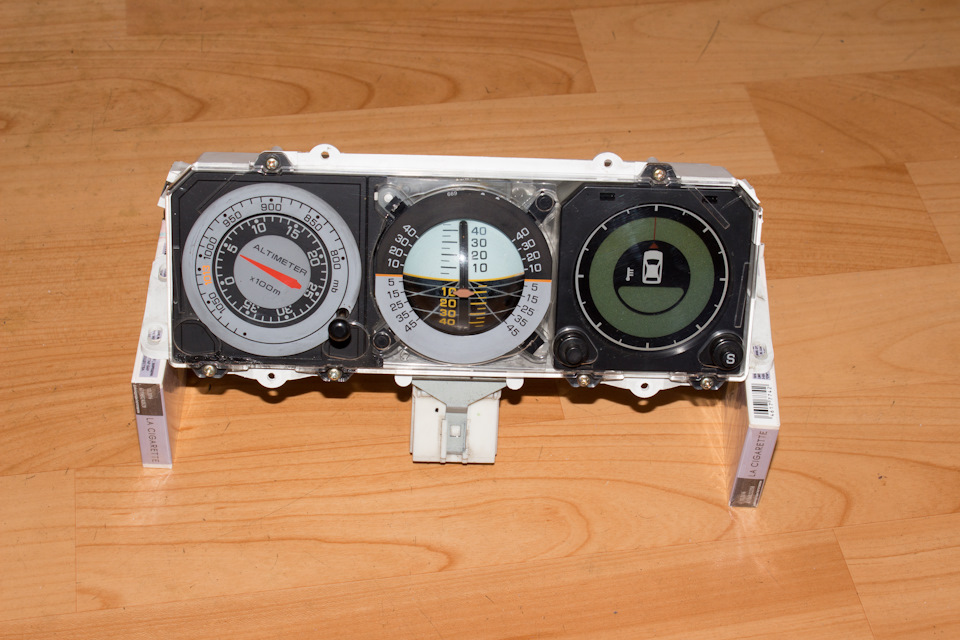

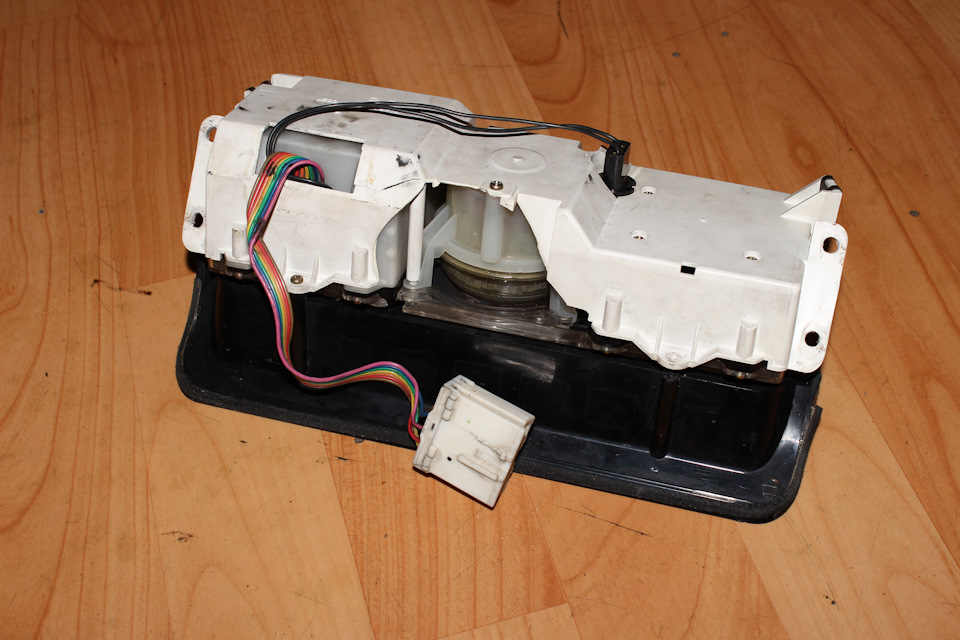

Ну и собираем всю панель доп. приборов:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

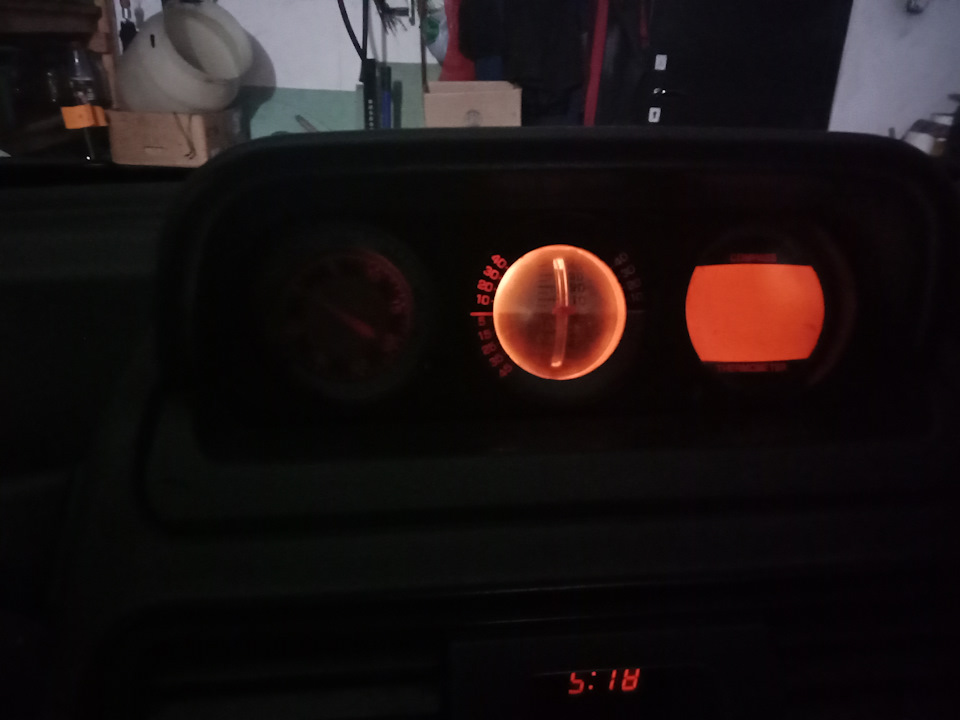

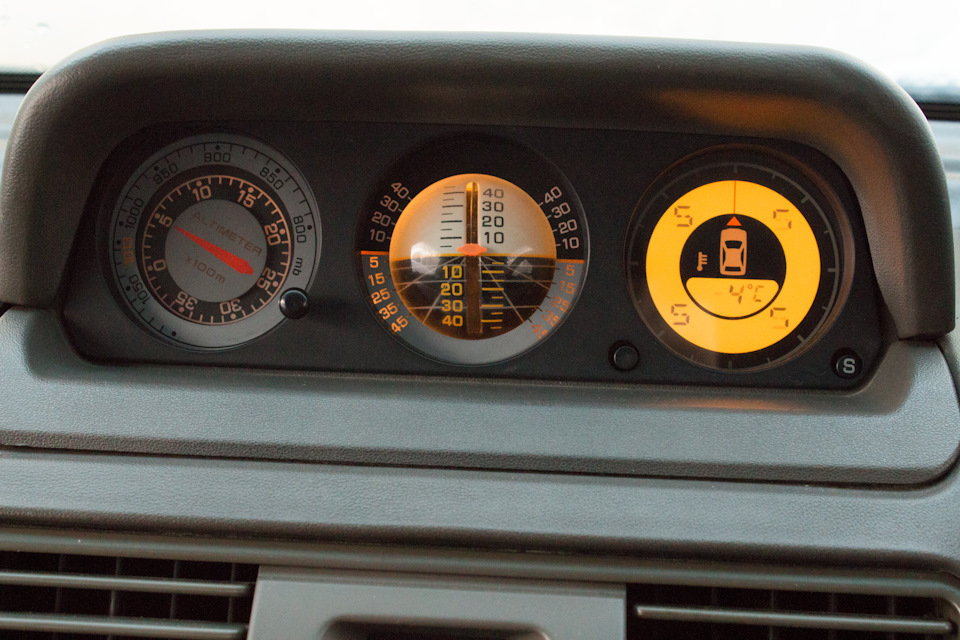

И вот как теперь светится:

Как сделать кренометр своими руками

На фотографии не очень хорошо видно, уже на улице светло было,
ночью намного лучше подсветка.

Mitsubishi Pajero 1995, двигатель дизельный 2.8 л., 125 л. с., полный привод, автоматическая коробка передач — электроника

Машины в продаже

Как сделать кренометр своими руками

Mitsubishi Pajero, 1993

Как сделать кренометр своими руками

Mitsubishi Pajero, 1988

Как сделать кренометр своими руками

Mitsubishi Pajero, 1993

Как сделать кренометр своими руками

Mitsubishi Pajero, 2018

Комментарии 16

Как сделать кренометр своими руками

Добрый день. Для данного компаса нужен датчик на панели или в него уже все встроено? Как поживает креномер с глицерином?

Как сделать кренометр своими руками

Добрый день! Вроде-бы датчик находится под торпедой.
Кренометр поживает хорошо, правда уровень чуть ниже стал, но вроде не течет…

Как сделать кренометр своими руками

Морозы норм пережил? А точно под торпедой он есть, предыдущего образца компас этот датчик прям на панели ставился.

Как сделать кренометр своими руками

Я когда торпеду снимал, под ней что-то похожее на датчик было…
Надо глянуть, тут фото были…

При морозах жижа в кренометре замерзала…

Как сделать кренометр своими руками

Понял, буду разбираться. Спасибо.

Как сделать кренометр своими руками

Насколько помню туда спирт с глицерином заливается.

Чистый глицерин не замерзает, а кристаллизуется при температуре уже в +8 градусов, что может вызвать выпадения хлопьев.

Второе что надо было обеспечить воздушный пузырек, т.к. он компенсирует объем жидкости при изменение температуры окружающей среды. Либо заливать холодную смесь, что бы выросло давление и не появилось кучу маленьких пузырьков.

Для теста поместите его в морозилку часов на пять.

Как сделать кренометр своими руками

С креномером поступил чуточку по другому — вместо жидкости залил тосол, будем поглядеть что получится, но думаю все будет ок

Как сделать кренометр своими руками

Интересное решение. Отпишитесь как оно будет по прошествии времени…

Как сделать кренометр своими руками

Андрей, может знаешь, есть на приборе калибровка датчика температуры. что-то у меня внешний бессовестно врет.
www.drive2.ru/l/535929731…age=0#a535967664271524083

Как сделать кренометр своими руками

Ну на родных приборах калибровки нет,
если врет, смотреть сам датчик или показометр.

Что там на счет калибровки китайских датчиков,
понятия не имею. это вопрос к китайцам.

Как сделать кренометр своими руками

Пришел к тому, что на датчике сопротивление ниже необходимого. Буду пробовать другой подкинуть.

Как сделать кренометр своими руками

вчера делал тоже самое, намучился с креномером. весь течет, задняя крышка еле приклеилась. а вот на фото я не вижу что вы оставили воздушный пузырь для расширения глицерина при морозе. а он должен быть. иначе его ведь снова выдавит.

Как сделать кренометр своими руками

Да, я накосячил, пузырь не оставил. Задняя крышка у меня нормально приклеилась.

Как сделать кренометр своими руками

Сделано добротно. Но почему не синяя изолента?

Как сделать кренометр своими руками

Пользуюсь только фирменной изолентой winitape, и только черной… ))

Как сделать кренометр своими руками

интересно сколько проходит креномер. дело в том что его корпус из полиэтилена, а он нормально ничем не склеивается

Источник

Mitsubishi Pajero / Expeditionis Tractoris › Бортжурнал › Ревизия блока доп. приборов, Ремонт кренометра ч.1

Как сделать кренометр своими руками

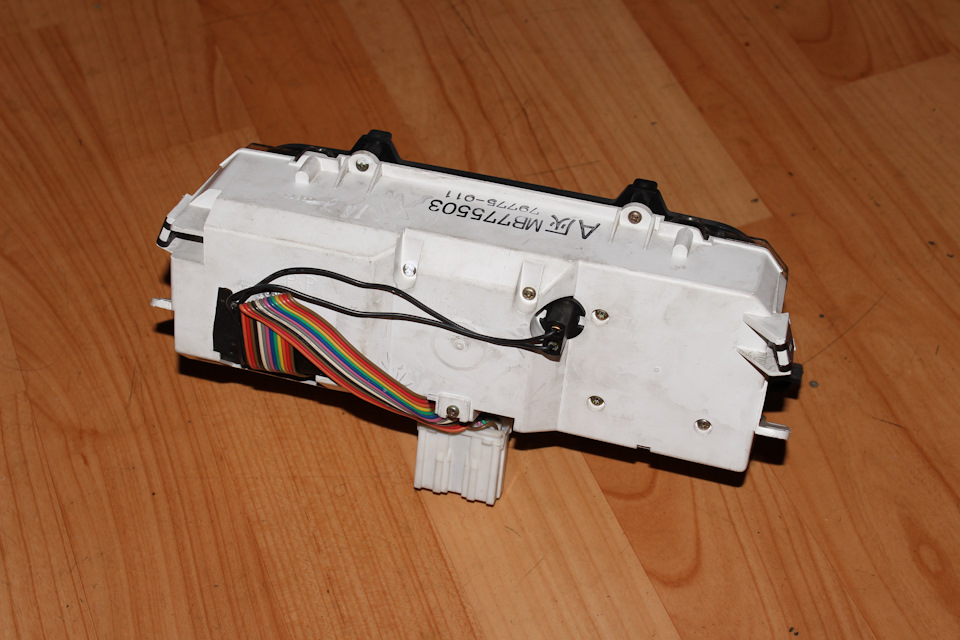

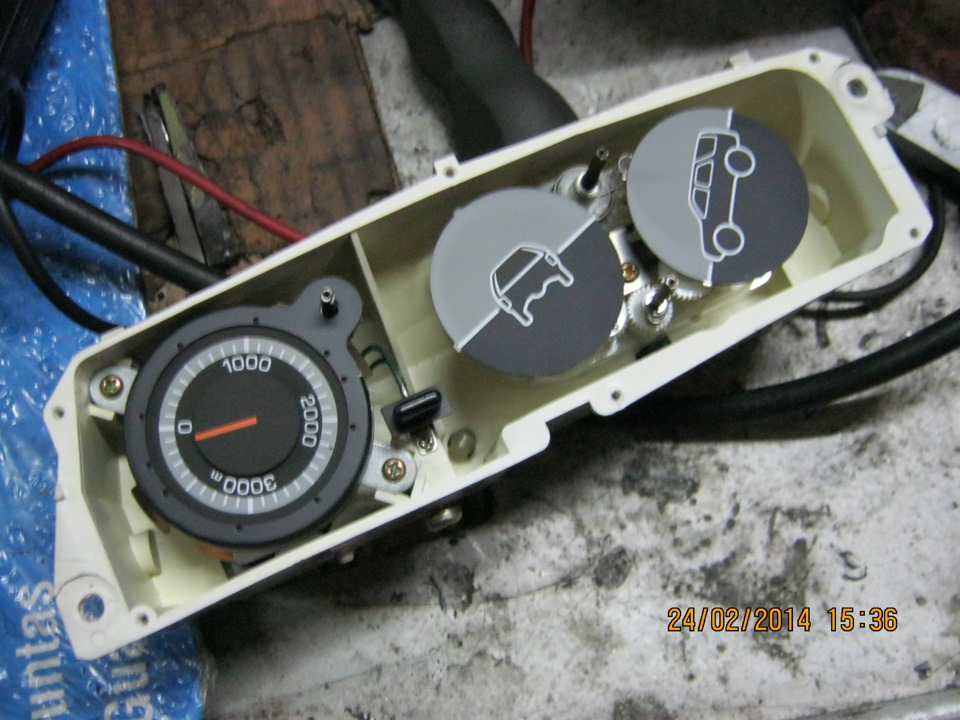

Итак вот наконец-то добрался до блока дополнительных приборов, снял свой блок:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Кренометр полностью дохлый, без жидкости и сломанный по горизонтальной оси.
Сам корпус блока доп. приборов тоже разломанный. Какие варвары так над ним поиздевались.

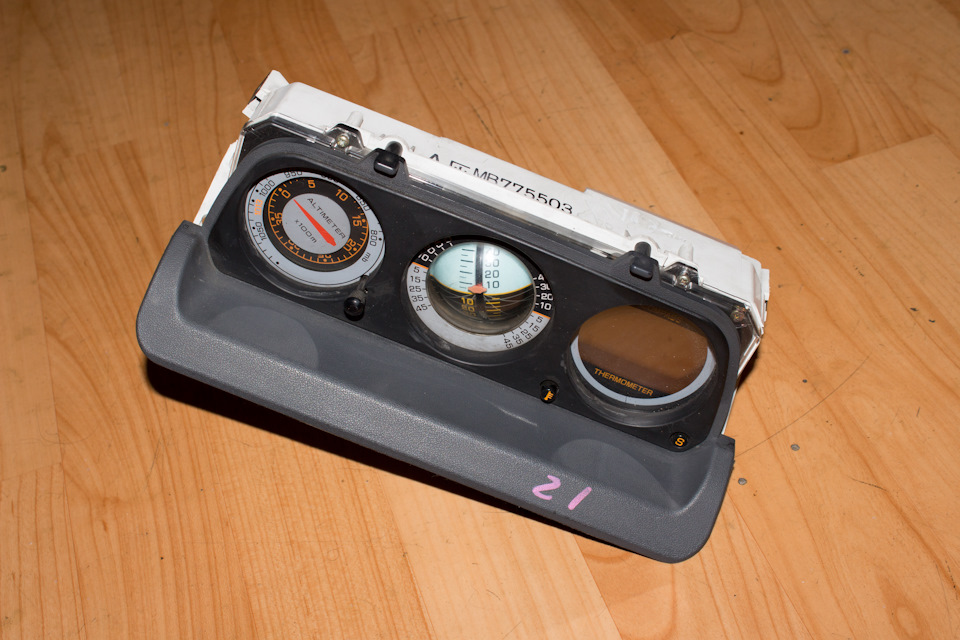

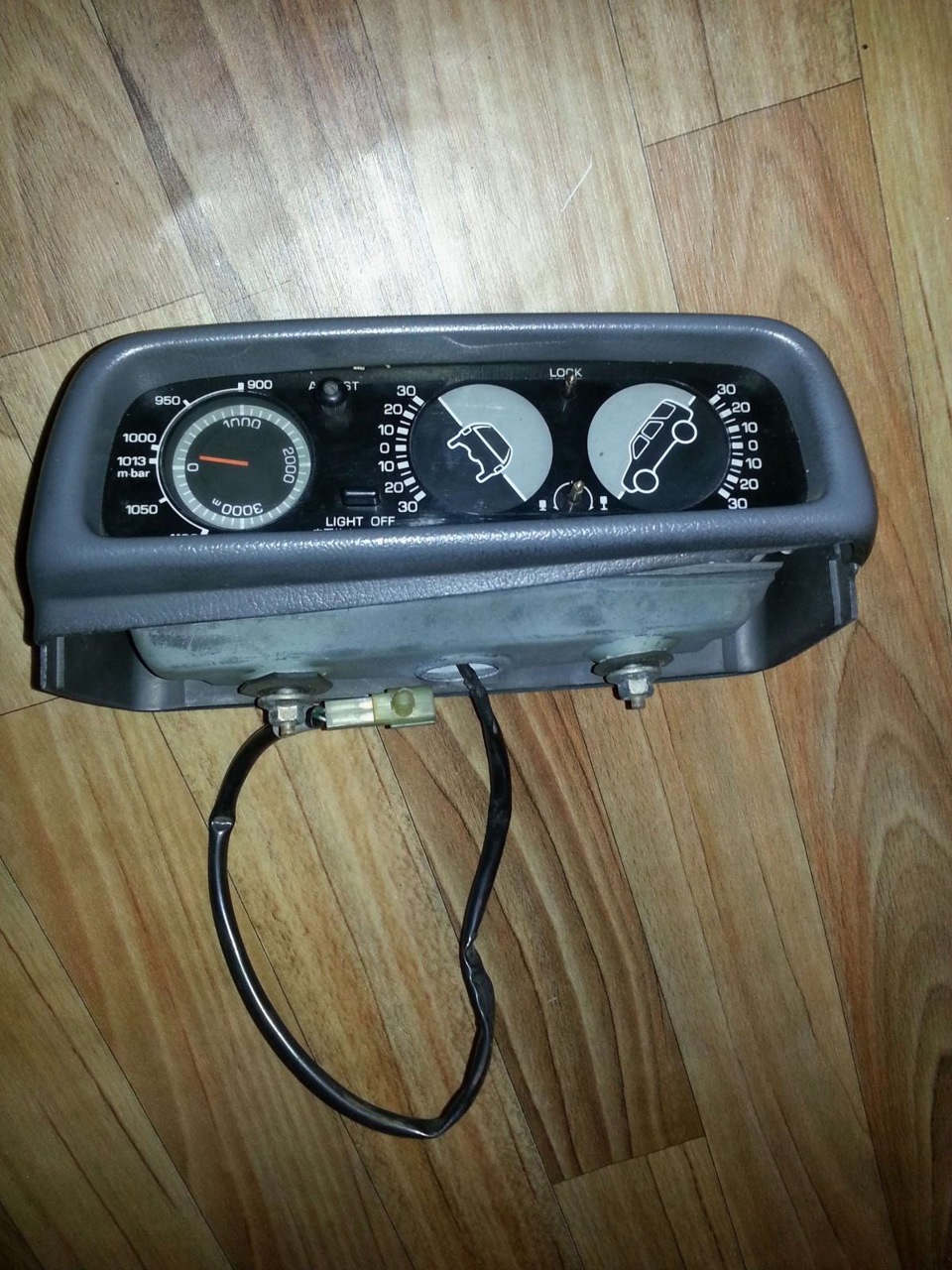

Долго искал целый блок доп. приборов, и наконец нашел:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Как сделать кренометр своими руками

За него отдал 8.000 тн. (25$)

Но у него кренометр пустой, без глицерина.

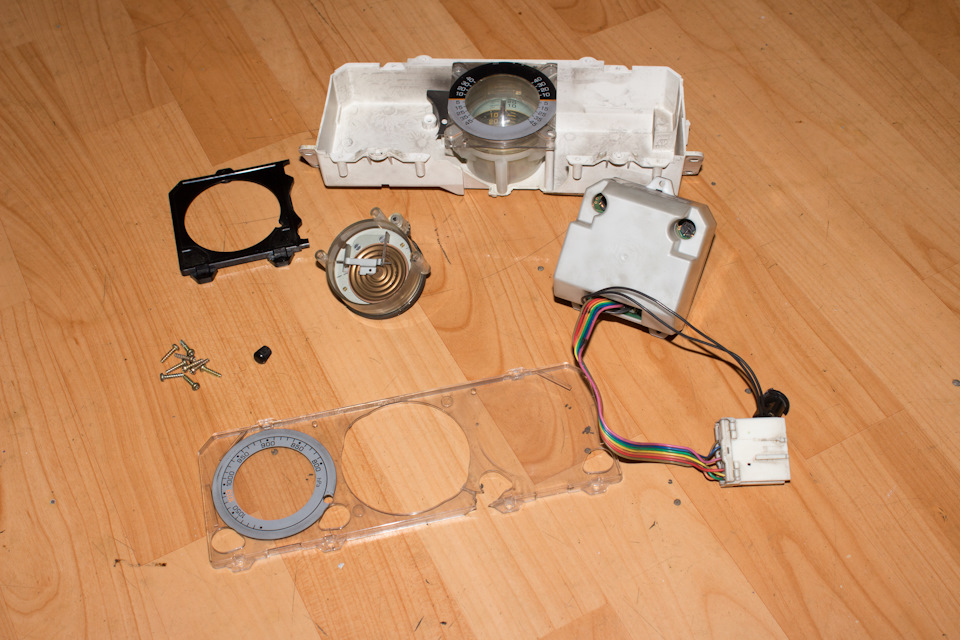

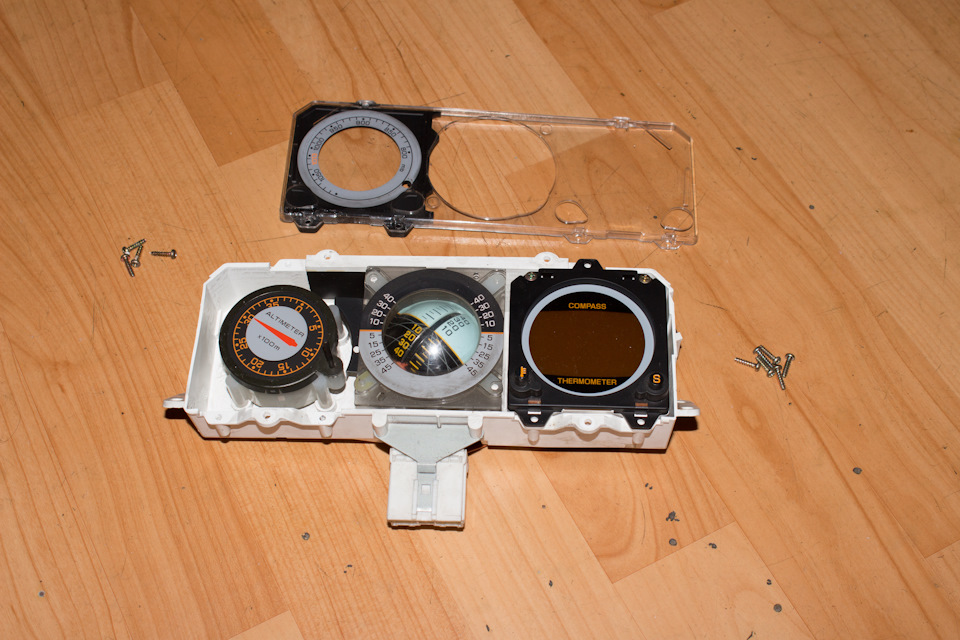

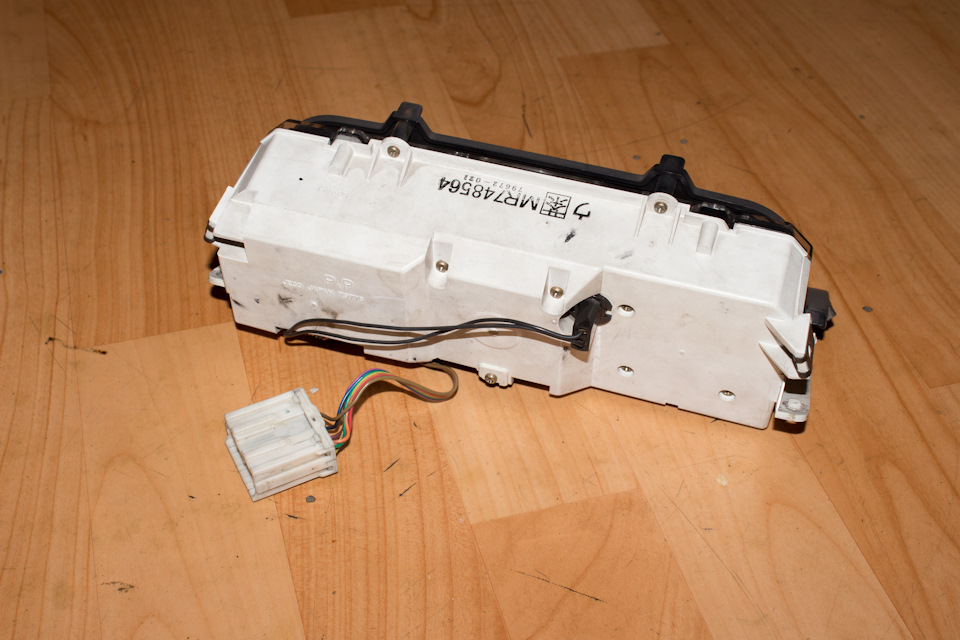

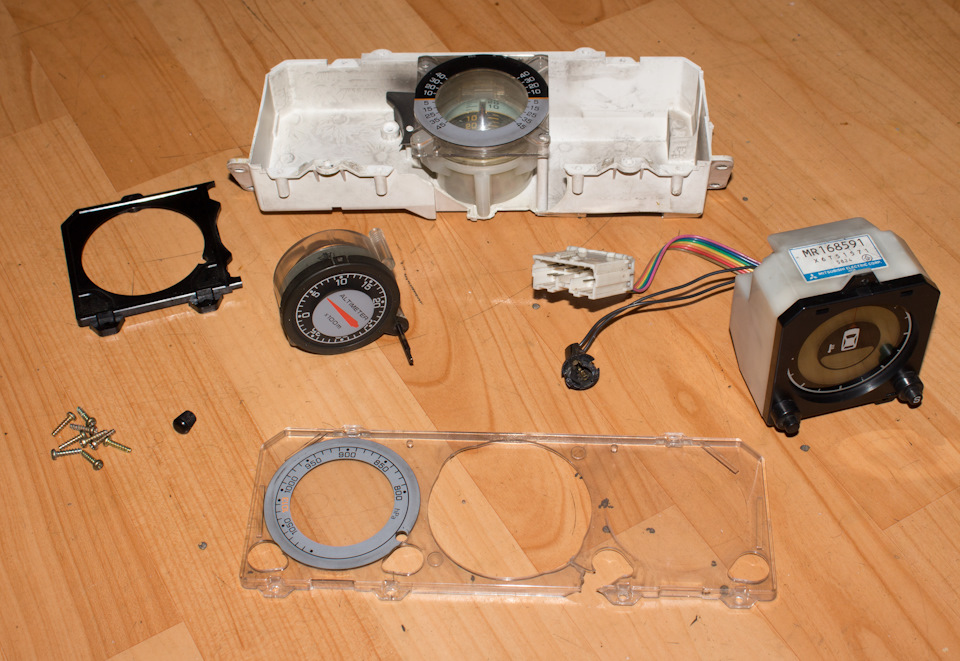

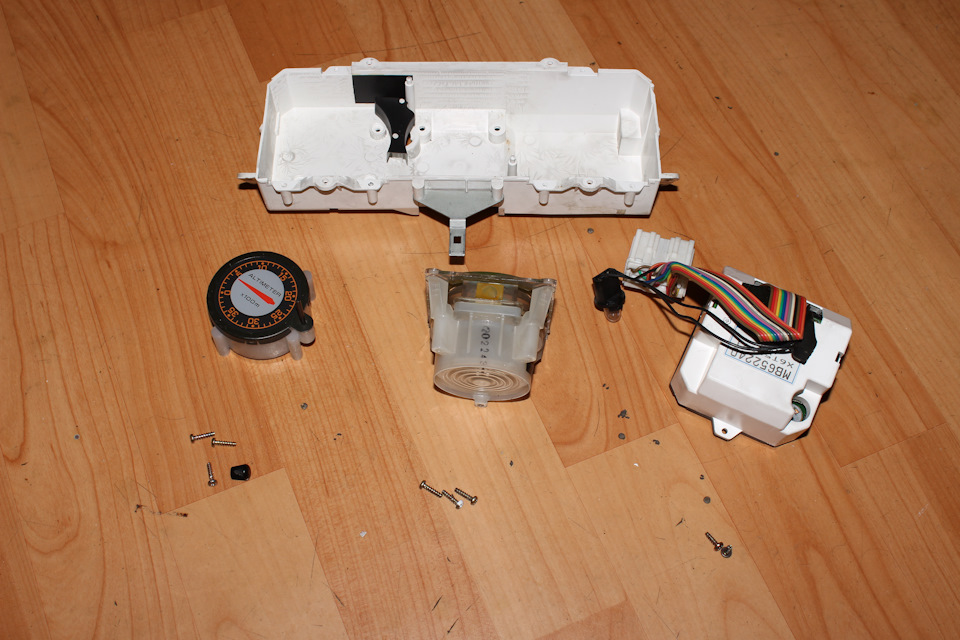

Разбираем купленный блок доп. приборов:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Как сделать кренометр своими руками

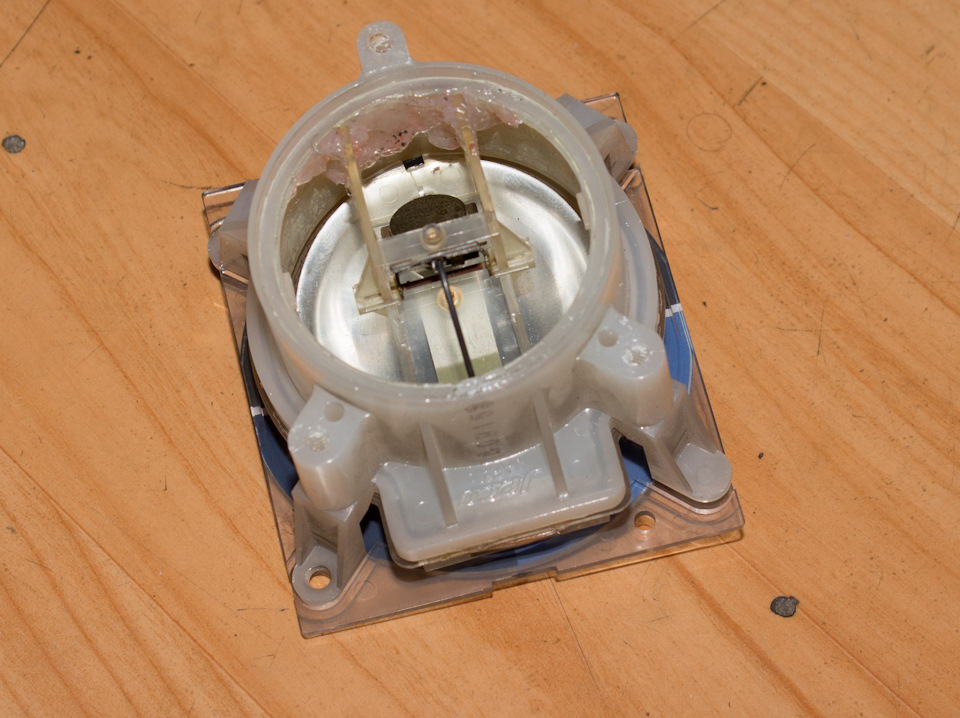

Кренометр пустой, без глицерина, но рабочий:

Как сделать кренометр своими руками

Треснула мембрана сзади.

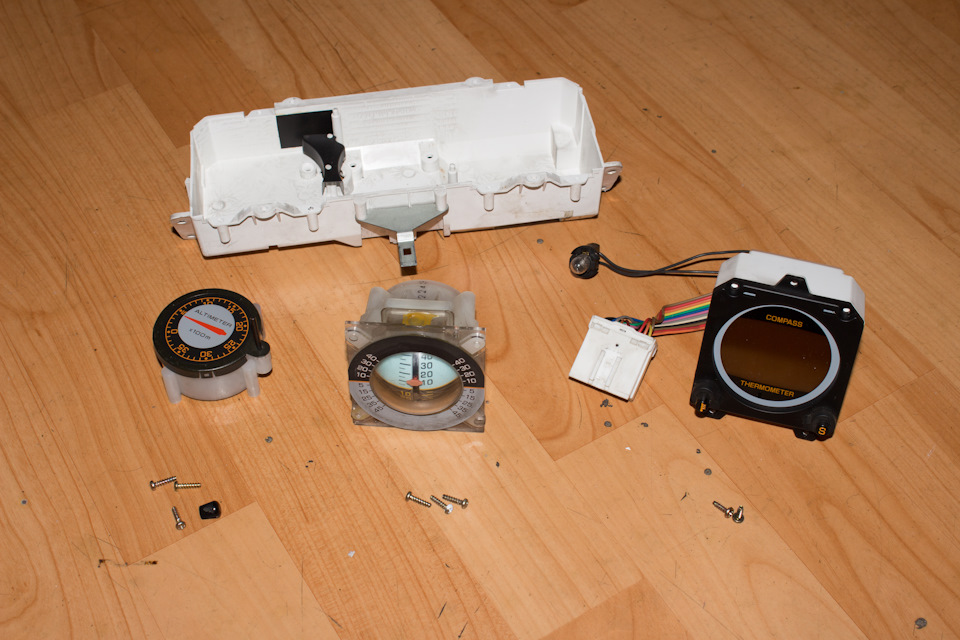

Теперь разбираем мой блок доп. приборов:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Треснут сам корпус блока, сломана пластиковая прозрачная накладка приборов.

А в самом кренометре изрядно поковырялись рукожопы:

Как сделать кренометр своими руками

Горизонтальная ось сломана, а механизм вертикальной оси приклеен к корпусу.
Не представляю какие мысли могут быть в головах рукожопов, которые так сделали.

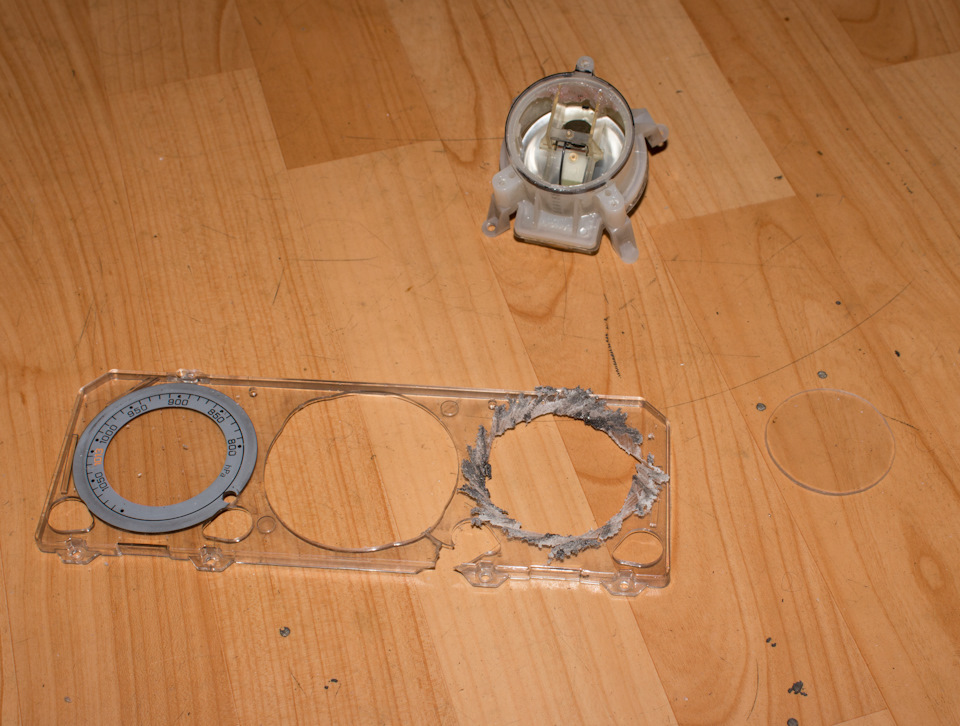

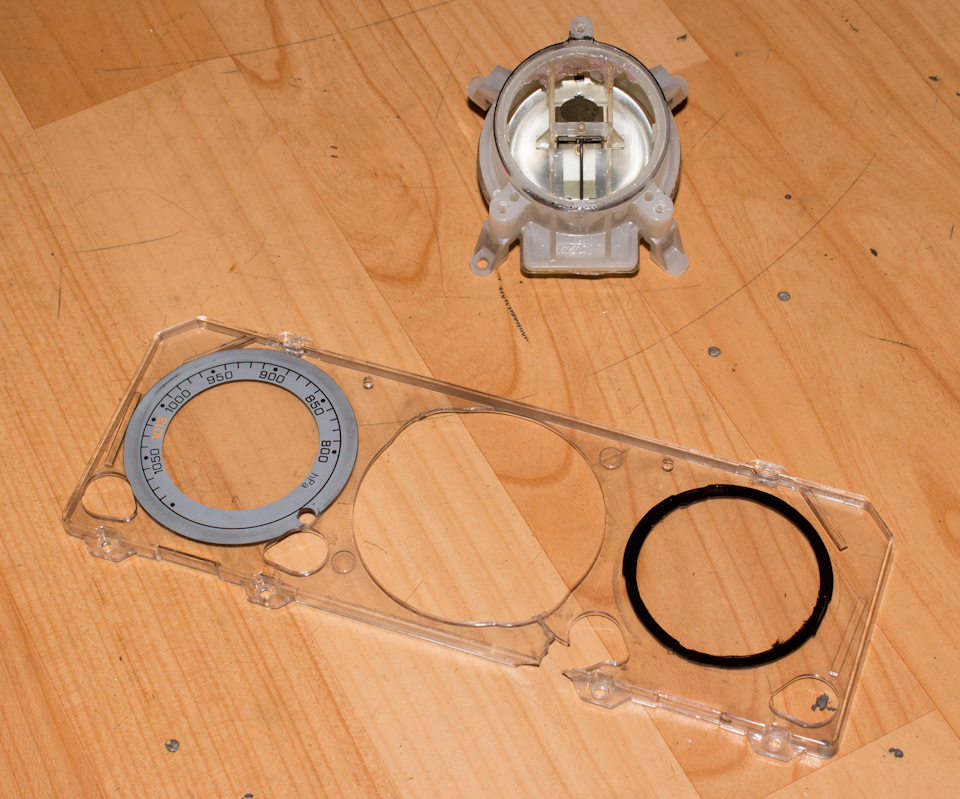

Приступаем к изготовлению задней крышки купленного кренометра:

Как сделать кренометр своими руками

Как сделать кренометр своими руками

Для этого берем уже не нужную, сломанную пластиковою
прозрачную накладку от моего блока приборов, и вырезаем из нее
заднюю крышку для купленного кренометра.

Берем купленный кренометр и проверяем его на герметичность, залив в него спиртик:

Как сделать кренометр своими руками

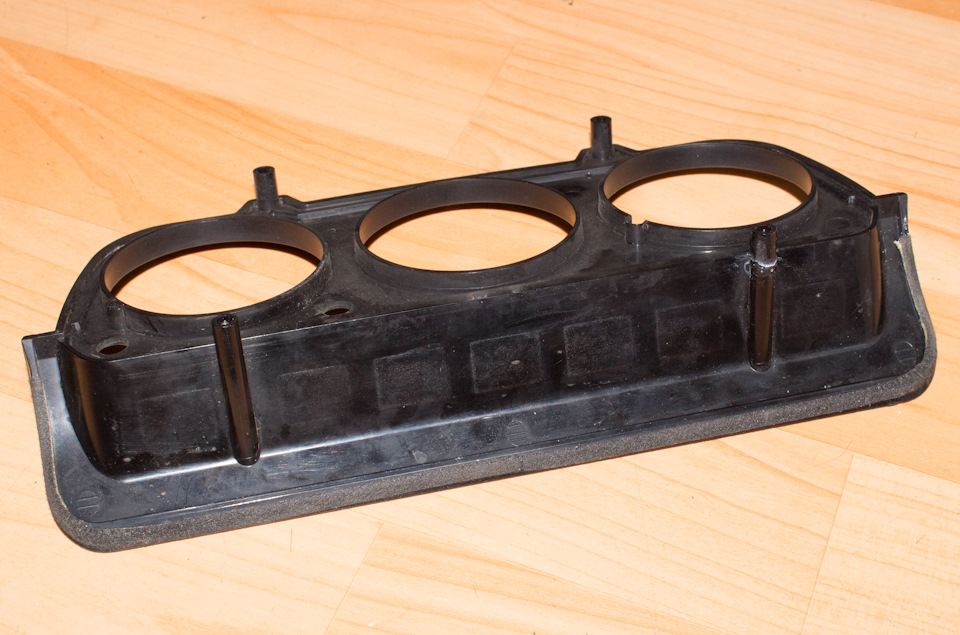

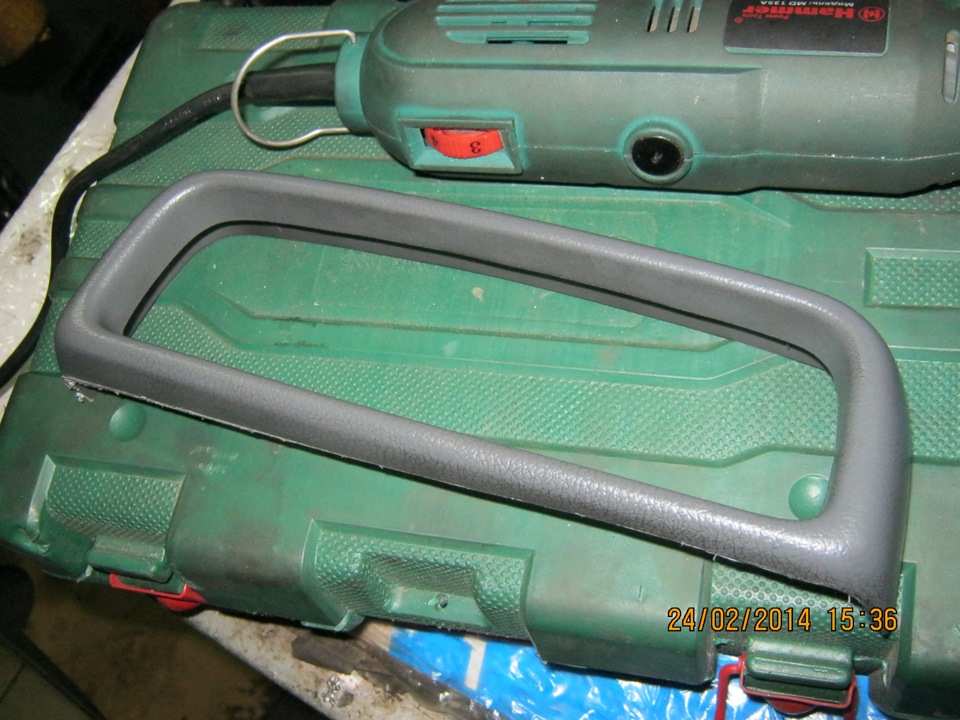

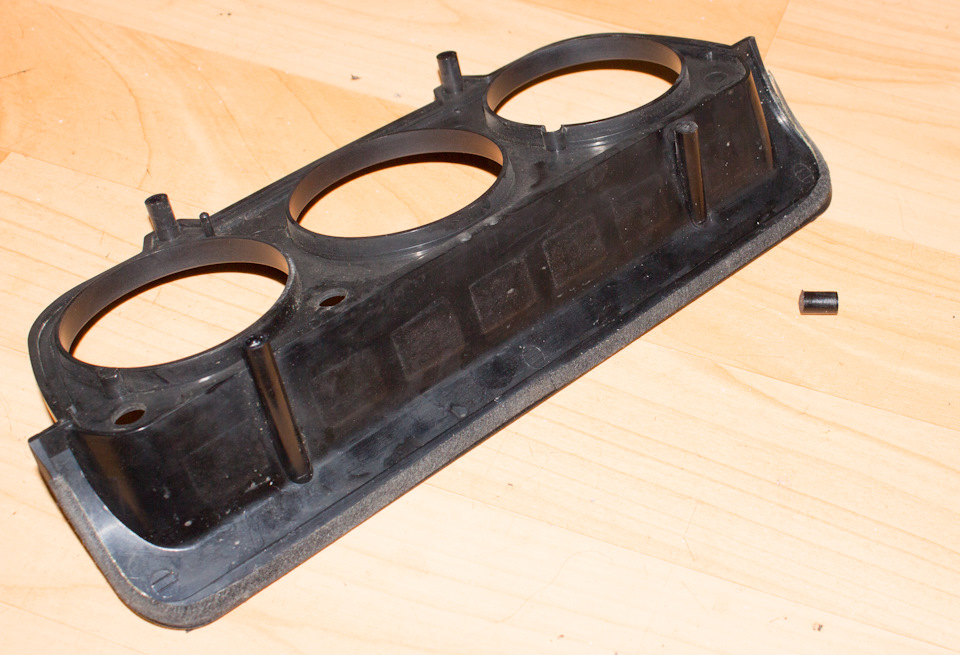

Пока кренометр проверяется на герметичность, ремонтируем облицовку панели приборов:

Как сделать кренометр своими руками

На моей, коричневой облицовке, сломана одна стойка крепления,
для ее восстановления, отрезаем кусочек стойки от купленной серой облицовки.

И приклеиваем этот кусочек к отрезанной стойке на моей коричневой облицовки:

Как сделать кренометр своими руками

Mitsubishi Pajero 1995, двигатель дизельный 2.8 л., 125 л. с., полный привод, автоматическая коробка передач — электроника

Машины в продаже

Как сделать кренометр своими руками

Mitsubishi Pajero, 1993

Как сделать кренометр своими руками

Mitsubishi Pajero, 2000

Как сделать кренометр своими руками

Mitsubishi Pajero, 2008

Как сделать кренометр своими руками

Mitsubishi Pajero, 2007

Комментарии 18

Как сделать кренометр своими руками

Зря залил спиртик в него, краску растворит вместе с циферками…

Как сделать кренометр своими руками

Так я только промыл спиртиком, потом высушил и залил глицерин.

Как сделать кренометр своими руками

А у меня чуть цифры не «поплыли», хорошо что вовремя заметил)

Как сделать кренометр своими руками

Да, я тоже начал спиртиком протирать циферблат — внешнюю рамку кренометра, и уголок начал плыть,
вовремя заметил. Но все нормально. Кренометр промывку спиртом вроде выдержал.

Не любит японская техника Русский спирт. :))

Как сделать кренометр своими руками

Мне продавец кренометра в коментариях на колёсах написал что за 5000 тенге отдаст. А ты за 8000 купил сто ли?

Как сделать кренометр своими руками

за 8000 и правда дороговато, я блок от 97 года покупал за 3000 полностью в сборе.

Как сделать кренометр своими руками

Ну да, дороговато, учитывая чтоб блок старого образца и кренометр пустой.

Но других вариантов нет.

Как сделать кренометр своими руками

Я тут кренометр отдавал, никто не брал я убрал пост.

Как сделать кренометр своими руками

А почем отдавали? Ваш с глицерином?

Как сделать кренометр своими руками

Даром отдавал и мелочовку всякую продавал но многие написали убери этот мусор он никому не нужен и я удалил, кренометр норм можно подлечить и будет еще ходить сзади мембрана родная никто не клеел

Как сделать кренометр своими руками

Интересно. А что еще из мелочевки было?

Как сделать кренометр своими руками

Даром отдавал и мелочовку всякую продавал но многие написали убери этот мусор он никому не нужен и я удалил, кренометр норм можно подлечить и будет еще ходить сзади мембрана родная никто не клеел

Я бы взял у вас кренометр на запас.

Как сделать кренометр своими руками

Есть у вас кто нибудь в Актау)? Просто я работаю не всегда могу вырваться отправить.

Как сделать кренометр своими руками

Надо подумать. Но это не к спеху. Можно было-бы и потом отправить.

Как сделать кренометр своими руками

Мне продавец кренометра в коментариях на колёсах написал что за 5000 тенге отдаст. А ты за 8000 купил сто ли?

Да вот, такой продавец… В объявлении написано 5.000, я позвонил и по тел. цену не уточнил,
когда приехал он говорит 10 тыщ, и не уступает, говорит там 10 цена, хотя указано 5.
Говорю давай хотя-бы за 7, не захотел, отдал за 8 тыщ. Барыга одним словом.

Да еще и кренометр без глицерина.

Брал на ул. Немировича-Данченко д. 55. надеюсь ему стыдно будет.

Но у меня выбора не было. Да и спорить не люблю.
В РФ тяжело найти панель от правого руля.

Как сделать кренометр своими руками

Задняя крышка кренометра должна быть хоть немного но эластичной чтобы компенсировать температурное расширение глицерина. Для изготовления крышки кренометра идеально подходит пластик от крышек упаковок молочных продуктов.

Как сделать кренометр своими руками

Я что-то об этом подумал когда уже все приклеил и заполнил глицерином.

Ну посмотрим как будет, надеюсь кренометр не разорвет, и не потечет. 🙂

Как сделать кренометр своими руками

Оставь пузырёк воздуха и не разорвёт. Хотя я крышку сделал из какого-то мягкого пластика

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
