Как сделать крепление для видеорегистратора
Suzuki Jimny › Бортжурнал › Магнитное крепление видеорегистратора
Регистратор в машине — вещь первой необходимости. Но самое неприятное — это необходимость его ставить и снимать.
А это означает:
1) достать из кармана
2) вынуть из чехла (если есть)
3) защелкнуть в крепление
4) подключить питание. Если питание штатное, в гнездо прикуривателя, то это неэстетично (провода по всей машине), занимает нужный ресурс (гнездо), и требует доп. действий:
4.1) достать провод из бардачка
4.2) воткнуть в прикуриватель
4.3) воткнуть в регистратор.
(и в обратном порядке при выходе из машины)
И если 1-2 делается за секунды, то 3-4 это оооочень долго. Поэтому решил узнать как же народ с этим живет. И нашел вот это:
что разом решает почти все из перечисленного. Недостатка всего два:
* новый регистратор резать = потерять гарантию
* нельзя поворачивать
Есть варианты вроде такого:
Поэтому задача сформулировалать так:
* Новый регистратор Каркам Q2
* Сам регистратор не трогаем совсем, крепление и питание — по минимуму чтобы можно было все вернуть почти к первоначалььному виду (правда питание я все-таки сжег 🙂 ).
* Питание регистратора подводится через магнитное крепление.
Сразу дам список всего необходимого:
* Магниты — 2 шт
* Винт М3 с потайной головкой — 4 шт
* Шайба М5 кузовная — 2 шт
* Клеммы под винт M3 (или M4) — 4 шт (опционально, для аккуратности)
* Термоусадочная трубка (опционально, для аккуратности)
* Кусок провода 2 х 0.75
* Руки и инструменты 🙂
Сначала все выглядит примерно так:
На ответной части крепления нужно разместить магниты. Они шире, чем расстояние между выступающими частями крепления, поэтому я решил разместить их поперек. Просверливаем отверстия максимально широко на ответной части крепления и такие же отверстия в части, которая надевается на регистратор:
Прикручиваем магниты и шайбы. Винты М3 и шайбы М5 надо подобрать так, чтобы головка винта не проваливалась через отверстие шайбы, но при этом была максимально утоплена.
У меня винты оказались несколько длинные и задевали регистратор, пришлось отпилить лишнее:
Можно проверить результат! Держит крепко.
Питание будет подаваться от БП на магниты и сниматься с шайб на регистратор. Т.к. задача — не трогать сам регистратор надо подключить небольшой кусок провода с разъемом mini-USB к шайбам. Можно найти ненужный провод, я просто отрезал от штатного питания регистратора. Если нужно будет собрать все назад — можно будет припаять другой провод и сказать, что «все так и было» :). В штатном проводе чернй — минус, красный — плюс. У меня минус снизу (у камеры) плюс вверху.
Прикручиваем провода, и систему уже можно использовать!
Немного облагороженный вариант с клеммами и в термоусадке:
Но мне хотелось избавиться и от проводов в салоне. Поэтому я решил запитать регистратор от салонного света. Для этого нужно полностью распотрошить разъем прикуривателя (он легко разбирается) и выпаять плату БП.
После чего к ней припаиваем новые провода для входа 12В (острая часть платы) и выхода 5В (широкая часть). Минус у меня синий, плюс — белый. На фотографии полярность выхода перепутана! Переапаял вовремя :).
Провода стянуты стяжками для того, чтобы нагрузка на провод не приводила к перегибу в местах пайки. Проверка работоспособности системы:
Кушает 12В 300мА под нагрузкой.
Тут мне стало интересно — а сколько БП кушает в холостом режиме? Вопрос не праздный, т.к. питание на салонном свете есть всегда и аккумулятор оно будет кушать тоже всегда. Измерение показало 5мА. Я решил, что пока это допустимо (сигналка кушает 50мА), но при случае надо будет запитаться по-другому.
И тут я посмотрел на светодиод, который светил. А зачем он будет светить там где его никто не увидит? И выпаял его нафиг. Потребление в холостом режиме упало до 3мА. Что правильно.
В процессе испытаний выяснилось также, что между внутренней частью магнита и внешней очень плохой контакт, а шайба часто примагничивается только к внешнему кольцу. В результате регистратор при установке видит напряжение, включается, но ток не идет и регистратор работает от батареи. Поэтому питание надо подводить не к винту, который имеет контакт только с внутренней частью магнита, а к внешней оболочке (т.е. не под гайку, а между магнитом и держателем):
Т.е. проблема решается, но ее не было бы, если бы я взял простой сплошной магнит вроде такого: magnet-prof.ru/index.php/…20x5x5mm/flypage.tpl.html
Процесс подключения выглядит так:
1) достаем регистратор из кармана
2) вынимаем из чехла
3) подключаем мелкий проводок в гнездо регистратора. Увы, это необходимая расплата за невскрытие, хотя после месяца использования системы уже хочется оптимизировать этот шаг даже плюнув на гарантию :).
4) прислоняем к креплению. Регистратор включается сам и сам начинает запись.
KIA Spectra Чёрный жемчуг 1.6л МКПП › Бортжурнал › Новое крепление для видеорегистратора
Доброго дня, уважаемый гость 🙂
Недавно на день рождения жена подарила мне держатель для мобильного телефона. Вещь очень нужная, как оказалось! Теперь почти всегда езжу с навигатором 🙂
У держателя телефона крепление универсальное. Можно крепить на торпеду, можно на решётку радиатора. Попробовав и тот и другой вариант, я понял, что на крепление на решётку удобнее, да и тянуться до телефона — ближе.
А незадолго до этого, у меня сломалось крепление-присоска у видеорегистратора. Пришлось несколько месяцев ездить без него. К тому же, само крепление сильно разболталось, из-за того, что я каждый день ставил и снимал регистратор.
Так как крепление к торпеде осталось неиспользуемым, я решил попробовать сделать новое крепление для регистратора из имеющихся в наличии частей.

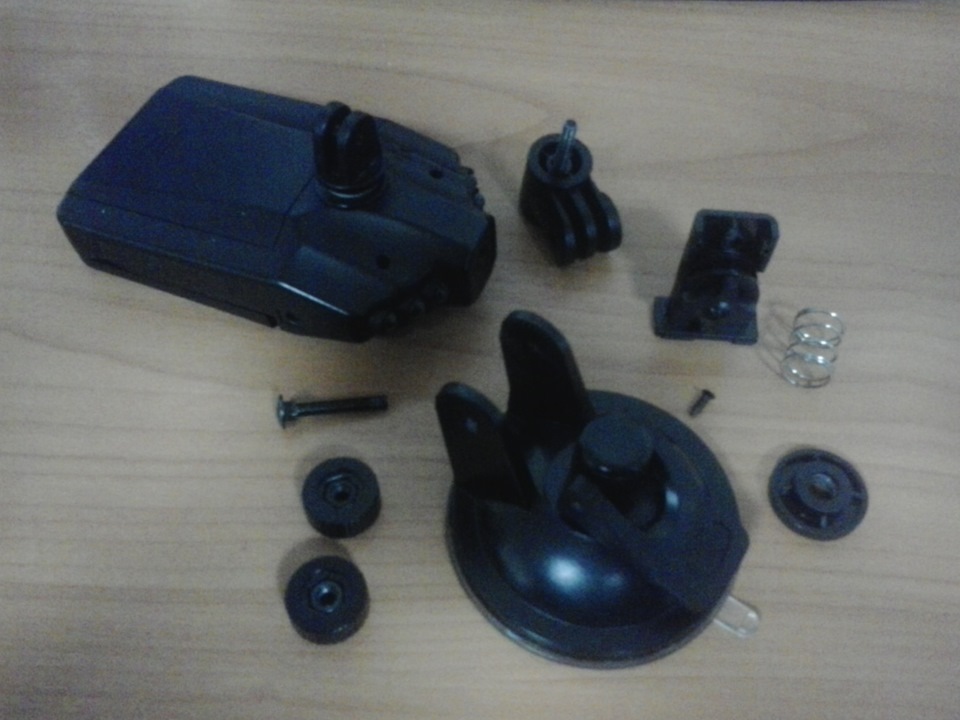

Покрутив их в руках несколько минут, я придумал, как сделать…

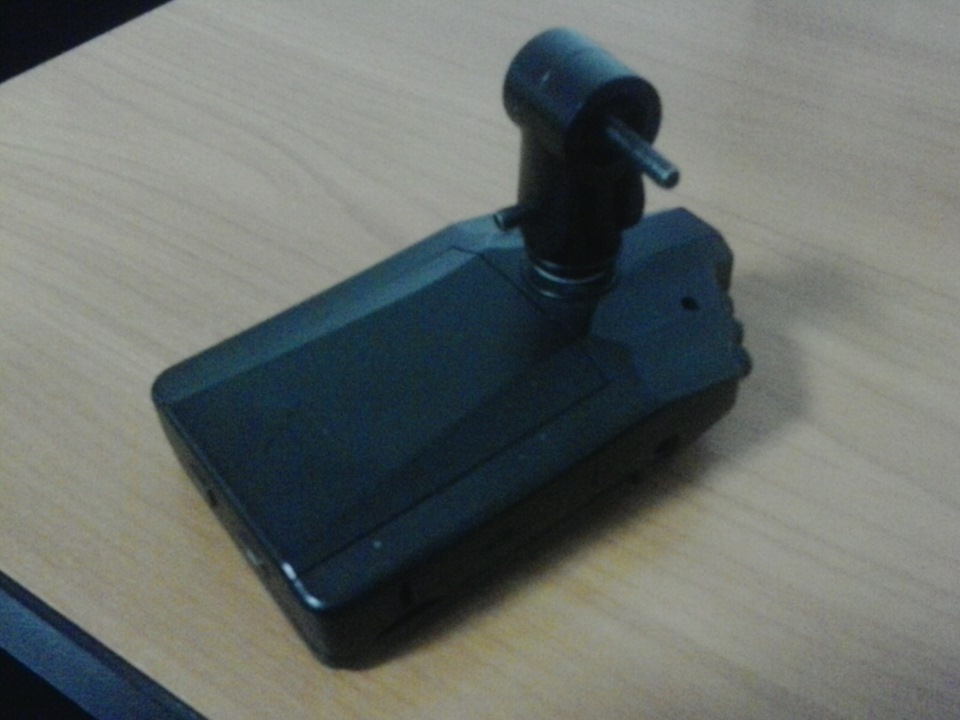

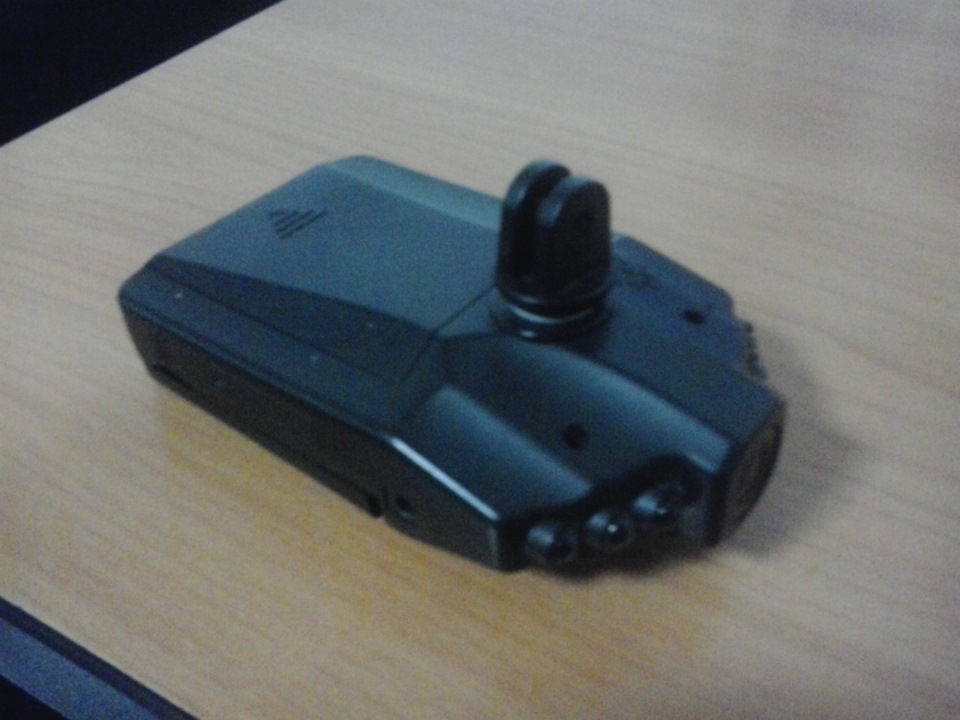

Сначала намертво ввернул болт в дырку в регистраторе, а к его концу приклеил часть от будущего крепления.

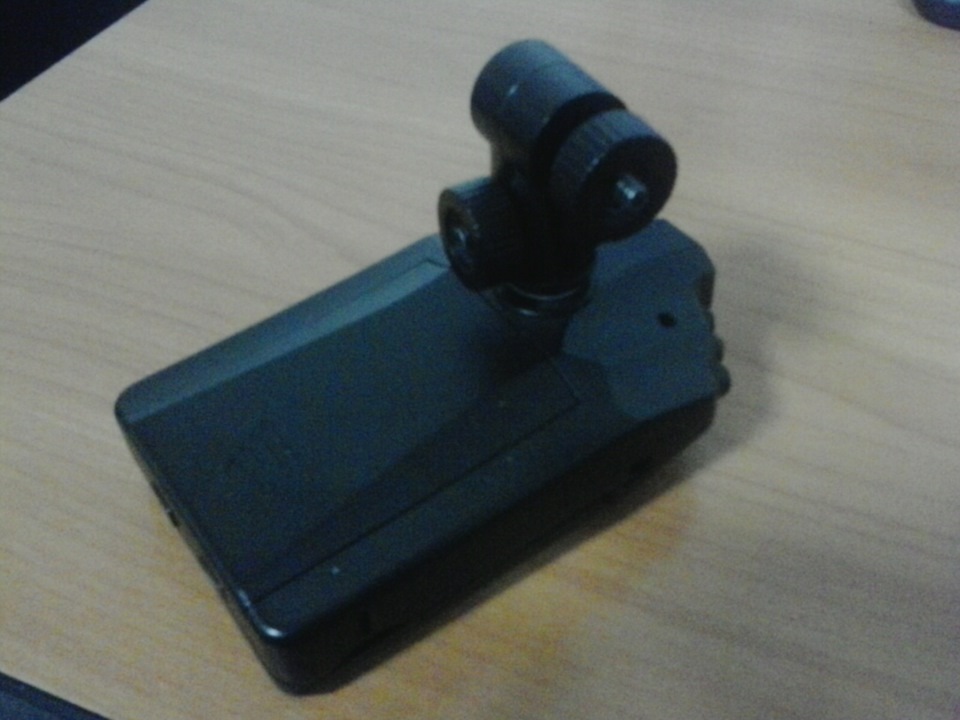

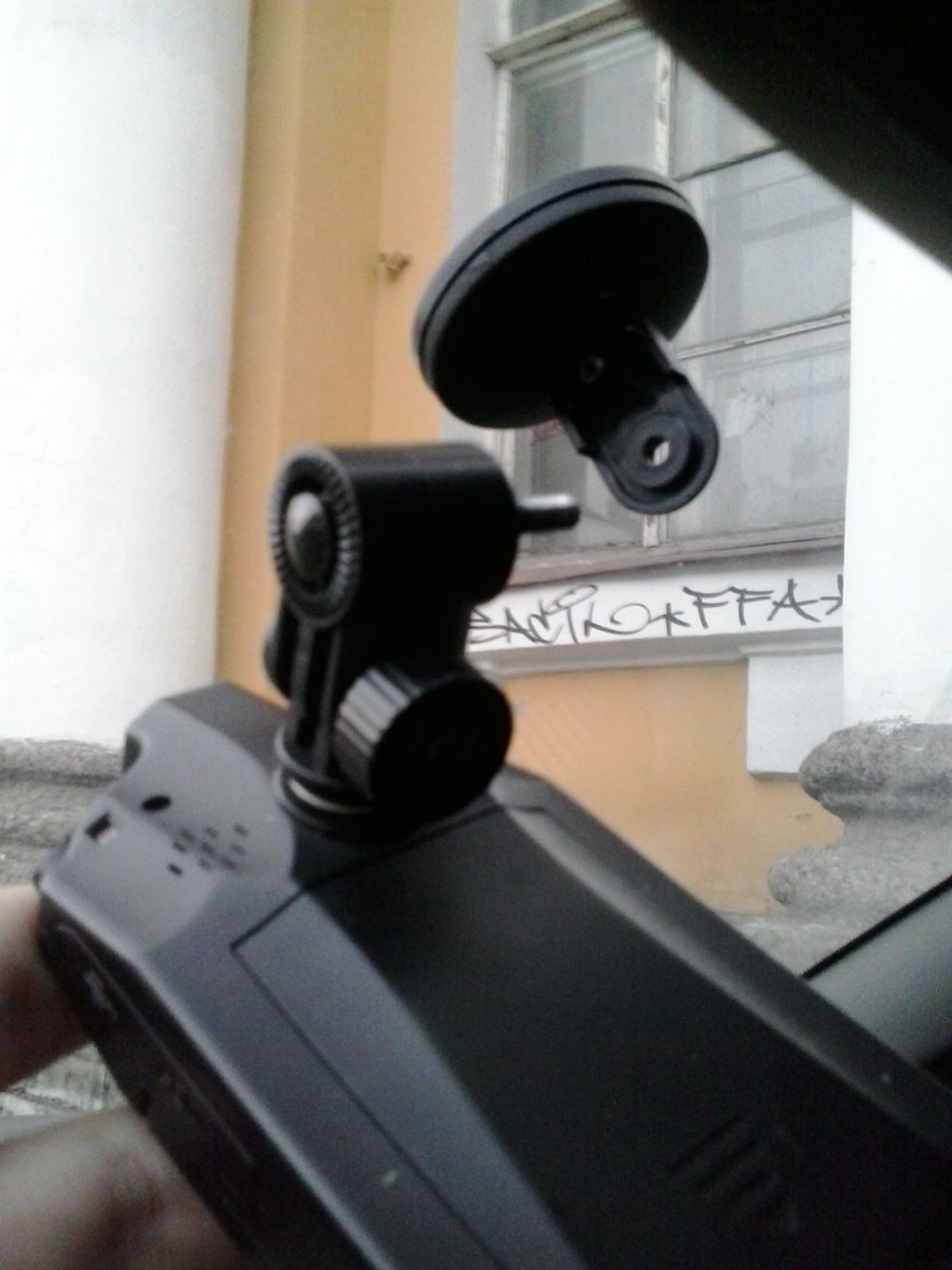

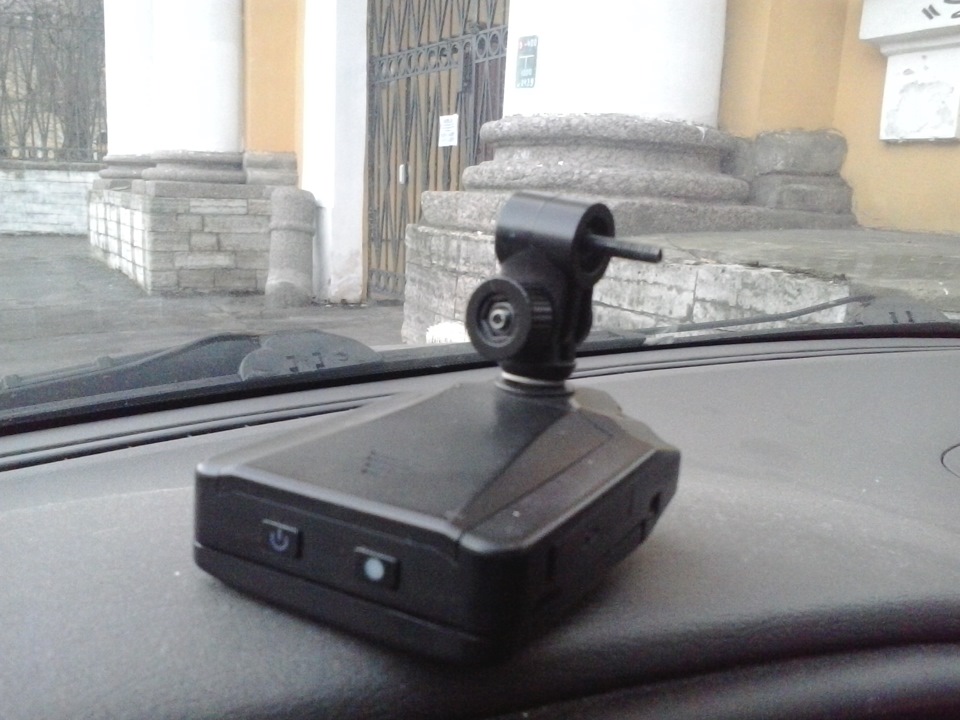

Затем, с помощью болтов и гаек (которые остались от старого крепления) и суперклея, собрал поворотный механизм. — Таким образом, чтобы последний болт «смотрел» в нужную сторону.
Все детали китайские, поэтому подходят друг к другу по диаметру.

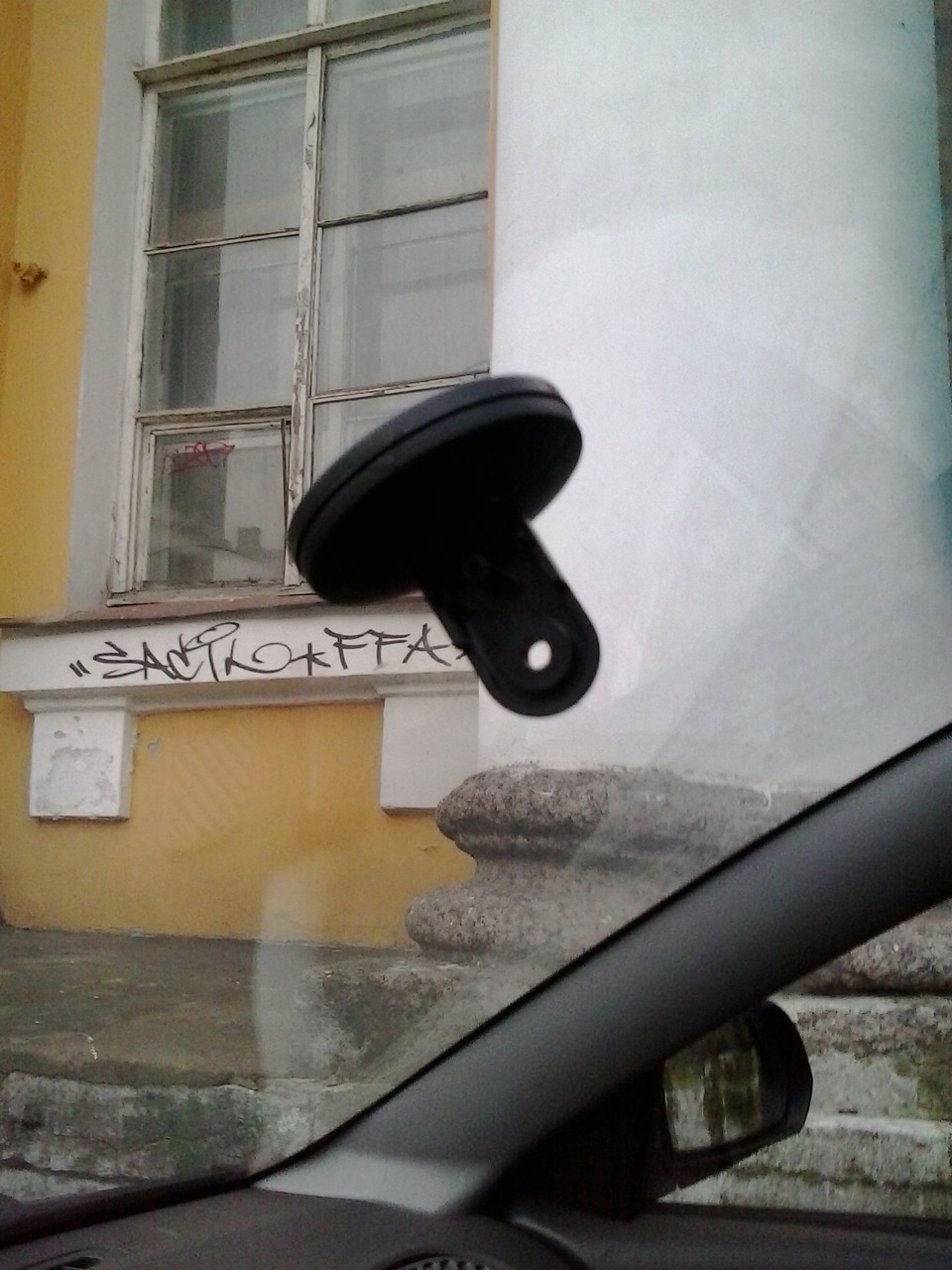

На стекло прилепил присоску от держателя телефона на двухсторонний скотч.

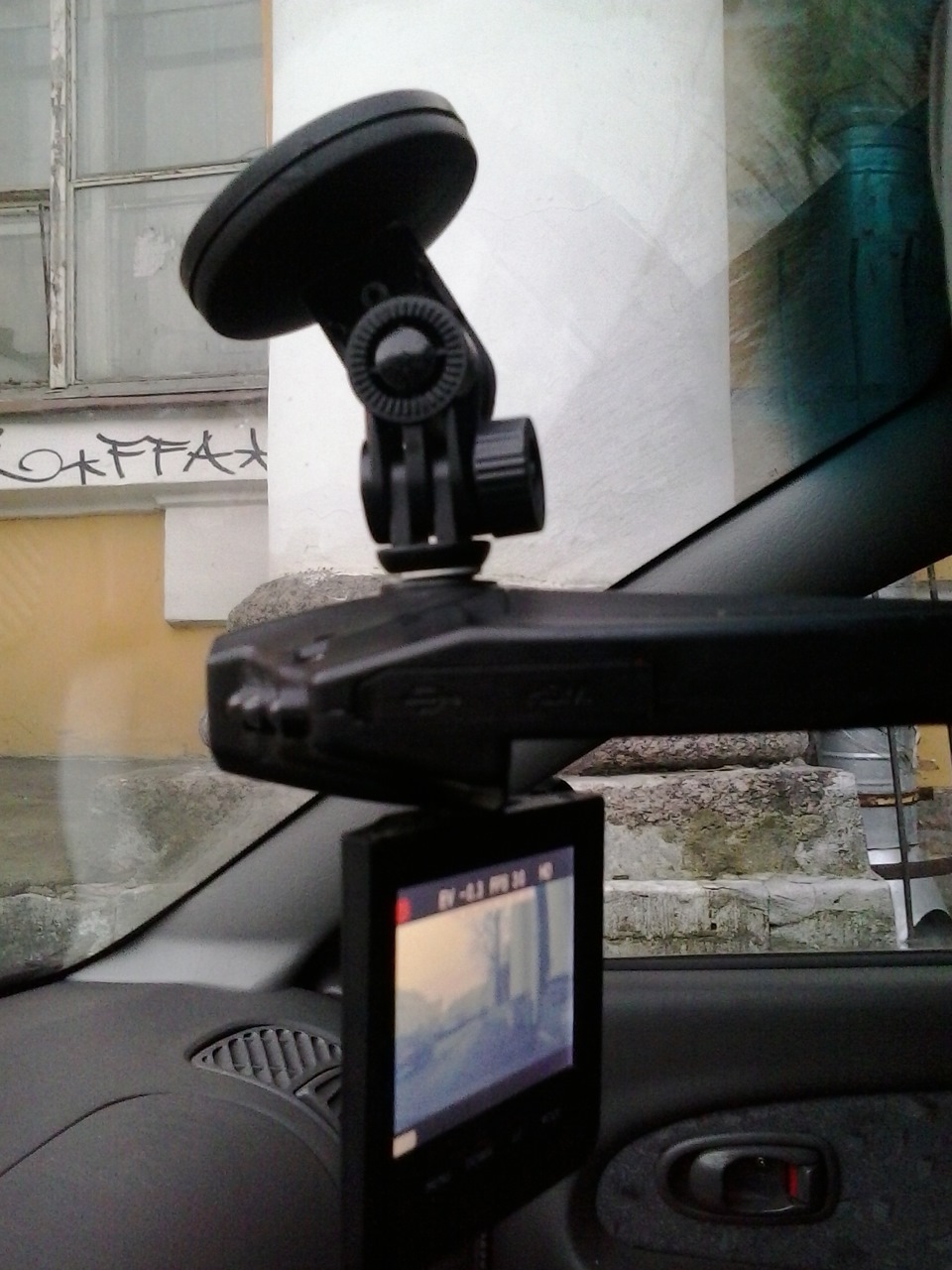

И вуаля!

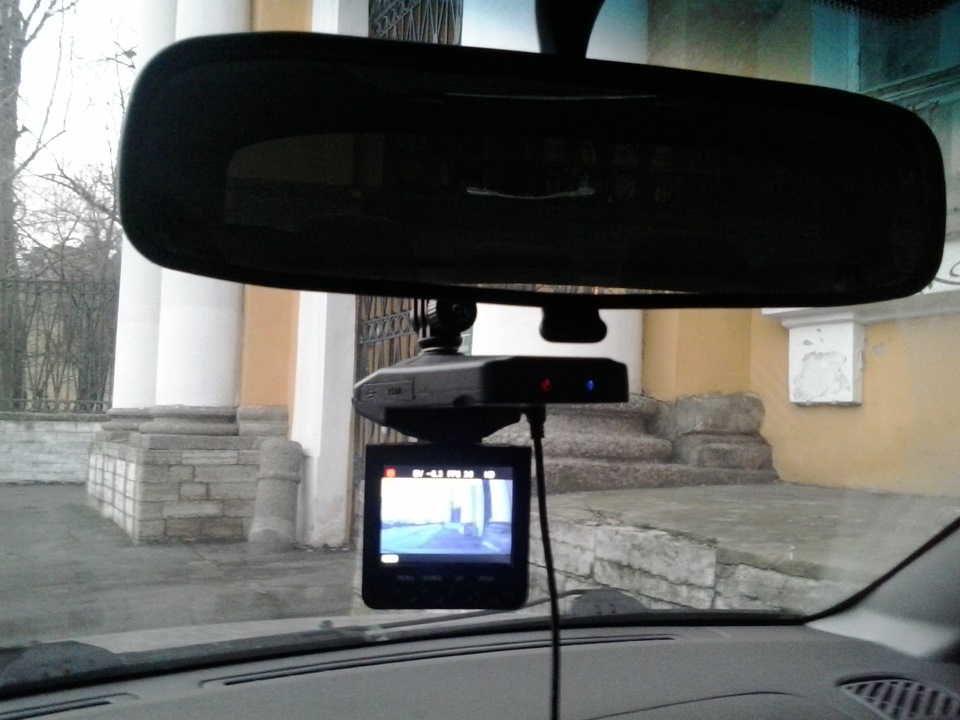

Я снова с регистратором! 🙂
Вот такая небольшая и полезная доработка.

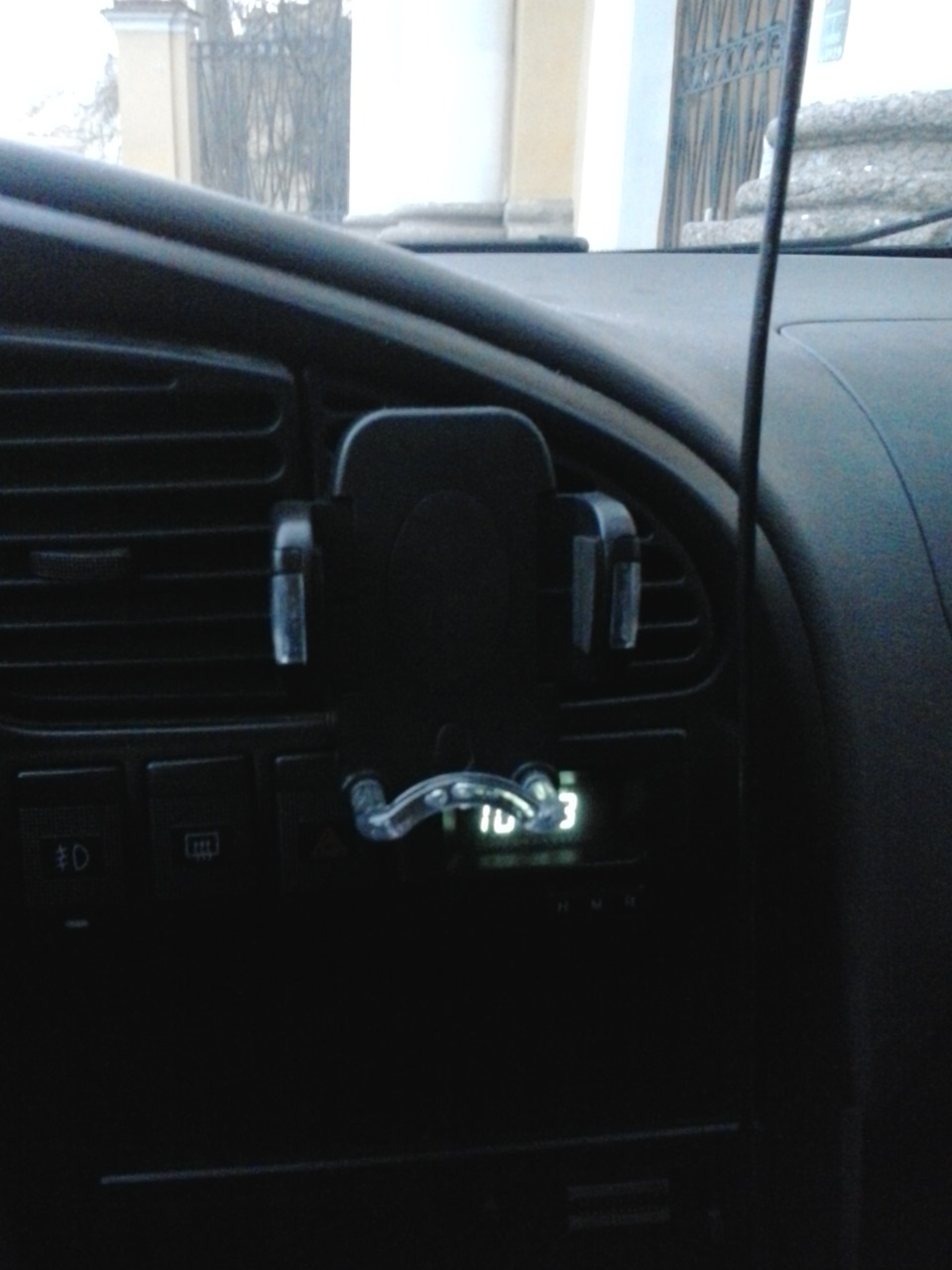

Держатель телефона, при этом, по-прежнему сидит на решётке радиатора.
И служит в качестве навигатора 🙂
Крепление для регистратора: обзор моделей, фото с описанием
Системы автомобильного контроля, которые делают езду на машине более удобной и комфортной, все больше пользуются спросом у автовладельцев. Это оборудование требует комплектации разнообразными аксессуарами. Различного вида и формы крепления для регистраторов, кронштейны и ложементы дают возможность закреплять видеосистемы не только на лобовое стекло, а и на руль или шлем для езды на мотоцикле/велосипеде.
Особенности выбора
Установка регистратора позволяет автовладельцу сэкономить средства в неблагоприятных ситуациях. Когда произошла авария или у него требуют крупную сумму денег, человек сможет доказать реальный ход событий. По этим причинам устройство для записи необходимо тщательно выбирать. А крепление для регистратора должно подбираться по способу установки и максимальному охвату изображения. Ассортимент моделей очень широк – от классических на присоске до современных с использованием хомутов.
Именно от монтажа держателя чаще всего зависит надежная установка системы контроля, а также его стабильная работа. Поскольку современный рынок видеорегистраторов огромен, соответственно имеется и большое количество их креплений.
Крепления на стекло
Отличным местом для размещения видеоустройства является лобовое стекло. Оно имеет достаточно много места для установки на нем нескольких гаджетов одновременно, а главное, их можно расположить перед собой.
Большинство креплений для регистратора на лобовом стекле имеют несколько вариантов крепления – с помощью приклеивания или присоски. Первый вид более надежный, но имеет несколько недостатков – со временем клейкая поверхность высыхает и теряет свою прочность, а для удаления следов от прошлого приклеивания вам потребуется приложить немало усилий. Принцип действия крепления на присоске известен всем. Он же используется и в авто.
Набирающий популярность
В последние годы все чаще можно встретить регистраторы с магнитным креплением. Этот метод фиксации имеет ряд преимуществ. Во-первых, крепление можно располагать на любой поверхности и в любом удобном месте. А во-вторых, для закрепления гаджета в держателе не потребуются дополнительные механизмы.
Изъяны у подобного монтажа также присутствуют, ведь не каждый захочет прикреплять к девайсу кусок железа, даже если он красивый и незаметный. Кроме того, магнит – это не лучшее устройство для соседства с электроникой.
Держатель на панель
Крепление регистратора на торпеду подобно держателю на присоске, только в качестве поверхности соединения служит мягкий материал, чаще всего силикон. С учетом конструктивных параметров подобные модели способны удерживать гаджет даже на карбоновой гофрированной панели или любом другом рельефе. Такие крепления чаще всего используют для планшета или видеорегистратора.
Если же в вашем авто нет места на торпеде, то возможным вариантом крепления небольшого девайса является фиксация на руль. Специальный ремешок удерживает телефон или регистратор прямо возле рук в любом положении.
Возможности и монтаж
При выборе крепления для регистратора стоит проверить возможности быстрого переориентирования направлений съемки на двери без перестановки крепежа и снятия регистратора с кронштейна. Среди водителей в последнее время популярно записывать общение с инспектором ДПС или всевозможные дорожные события. На просторах Интернета «гуляет» множество жалоб на то, что крепление видеорегистратора не позволяет записывать подобное видео.
Для того чтобы проверить функционал, необходимо установить комплектный кронштейн для регистратора с креплением к стеклу, проверить возможности его поворота влево-вправо (при этом присоска должна оставаться неподвижной) и определиться с легкостью подобных манипуляций.
Рассмотрим несколько популярных креплений автомобильных видеоустройств.
На присоске
Модель обеспечивает надежную фиксацию системы контроля, а благодаря шаровому зажиму легко можно регулировать вращение камеры и угол наклона. Надежная присоска крепится на стекло и не отлипает ни на ярком солнце, ни при езде по бездорожью.
Держатель выполнен из качественного пластика, не обладающего запахом.
Для видеорегистратора JF026
Это автомобильное крепление регистратора к стеклу или гладкой поверхности торпеды удержит камеру в любой ситуации. Держатель позволяет надежно закреплять видеорегистратор как внутри, так и снаружи автомобиля. Модель обладает быстрым монтажом и демонтажем, имеет четкую поворотную конструкцию для изменения ракурса видеозаписи, изготовлена из высокопрочного материала.
Подходит для видеорегистраторов радар-детектор Lexand LRD-1500 и других подобных по креплению.
Держатель для BlackVue
Эта модель крепления для регистратора на лобовое стекло предназначена для видеосистем BlackVue DR500 HD и DR500 GW HD, DR550GW-2CH. Конструкция установочной площадки крепится благодаря скотчу 3М. Подобное жесткое и надежное крепление обеспечивает даже при тряске и вибрациях четкость изображения.
Встроенные в зеркало
Такие системы автомобильного контроля появились сравнительно недавно. Соответственно и способ крепления для регистратора в зеркало отличается и улучшает качество получаемой картинки. Самостоятельно закрепить подобный регистратор непросто. Скорее всего, вам потребуется помощь специалиста сервисного центра, который осмотрит зеркало вашего авто и предложит варианты решений. Без необходимых навыков вы можете повредить аппарат.
У некоторых моделей имеется множество проводов под держатель, их придется где-то прятать. Другие модели работают от аккумулятора, установка такого крепления регистратора для многих не составит труда.
Качество зеркального варианта крепления видеосистем является значительным плюсом. Такое устройство даже при повышении температуры и сильных вибрациях не упадет со своего места. Кроме того, оно практически незаметно и не привлекает нежелательного внимания.
Держатель для GoPro
Модель Easy One Touch 3 обеспечивает универсальное, функциональное и компактное решение для монтажа и эксплуатации камер GoPro. Это крепление для регистратора имеет 5-дюймовую телескопическую стрелку, обеспечивающую еще больший угол обзора.
Важные советы
На форумах автовладельцев в Интернете много упоминается о трудностях, возникающих в процессе крепления. В первую очередь, они связаны с моделью регистратора и местом под держатель. При использовании типа крепления с двухсторонним скотчем необходимо следить за плотным прилеганием ленты. Нельзя допускать пустот воздуха под ней, поскольку они уменьшают качество сцепления, при езде по плохим дорогам видеорегистратор может отпасть.
Не все устройства оснащены системой скрытия проводов, это нужно предусмотреть заранее. При установке кабеля его прячут в углы и фиксируют скотчем. А еще можно прорезать в обшивке машины «канал», чтобы провести провод.
Не все модели девайса обеспечивают оптимальный захват видеоряда, поэтому многие закрепляют их на видимом месте.
Перед установкой регистратора и крепления для него лучше получить консультацию мастера. Самостоятельно при отсутствии определенных навыков затруднительно выбрать место для качественной записи. Специалист проведет незаметную и надежную установку, не вызывающую неудобств при эксплуатации видеорегистратора.
Крепление для видеорегистратора – подбираем под себя
При выборе автомобильного регистратора многие не обращают внимание на способ его крепления в салоне автомобиля. Конечно, в первую очередь важны функциональные возможности и качество сборки, однако иногда даже самые дорогостоящие модели обладают не самым надежным креплением.
1 Способы крепления современных видеорегистраторов
Независимо от того, какое крепление и какое место в салоне для видеорегистратора вы выбираете, в первую очередь, он не должен мешать обзору водителя и пассажиров. Также качественный видеорегистратор с надежным креплением должен иметь максимальный угол съемки, чтобы отражать наиболее важные события, которые происходят вокруг, с максимальной точностью.
Похожие статьи
Кроме того, очень важно, чтобы крепеж, выбранный вами для видеорегистратора, не повредил обшивку и другие детали салона, чтобы его можно было легко демонтировать и устанавливать без труда.
Рассмотрим наиболее распространенные варианты, как-таки закрепить видеорегистратор в салоне авто:
2 Как выбрать оптимальный вариант?
Самым популярным способом крепления видеорегистратора и другого навесного оборудования является кронштейн с крепежом на лобовое стекло. При выборе этой детали необходимо обращать внимание на особенности сборки крепления. В первую очередь рекомендуется проверить возможность двигать крепление на 360 градусов без усилий или необходимости снимать его или переставлять.
Это особенно актуально для тех водителей, которые предпочитают записывать разговоры с сотрудниками ДПС или другие события, которые постоянно происходят на наших дорогах. Многие автовладельцы поздно замечают, что их даже самый «супернавороченный» видеорегистратор не имеет функции поворота из-за некачественного и непродуманного крепления.
Вторая деталь, на которую стоит обратить внимание при выборе – это жесткость конструкции видеорегистратор-крепление. Ведь чем жестче держится видеорегистратор в креплении, тем качественней будет полученное видео. Для тех водителей, которые предпочитают часто оставлять автомобиль на неохраняемой парковке, или часто переносить регистратор из одной машины в другую, важна легкость процесса снятия и установки девайса с крепления и на него.
Если говорить о креплениях с помощью кронштейна, для современных моделей видеорегистраторов они бывают трех видов:
3 Особенности различных видов креплений
Каждый из производителей использует свой способ крепления. Модели более именитых производителей, чаще всего, предлагаются на отдельной площадке. Китайские производители в большинстве своем предпочитают клипсы, но, как показывает практика, они изготовлены из некачественного пластика, который часто ломается.
Если же говорить о креплении другими способами, например, об установке регистратора «намертво» на стекло автомобиля, то о переносе детали можно будет забыть. А если закрепить регистратор на торпеду, то снимать и ставить его будет легко, однако недостаточная жесткость конструкции будет влиять на качество картинки. Как бы вы не решили закрепить видеорегистратор в салоне своего авто, в первую очередь удобно должно быть именно вам!
