Как сделать крепление на рейлинги
Крепление поперечин на рейлинги своими руками
Рейлинги — это приспособление на крышу автомобиля, которое придает ему уникального внешнего вида и улучшает его технические характеристики. Такие аксессуары применяются для монтажа дополнительного багажного оборудования. Это могут быть:
Но перед монтажом багажника, бокса, или специализированных креплений необходимо установить дополнительные поперечины. Они будут надежно крепиться к рейлингам, а к ним, соответственно — перевозимое оборудование. Эти поперечины для багажника можно как приобрести в специализированных автомогазинах, так и изготовить самостоятельно. Далее опишем несколько способов изготовления поперечин на рейлинги своими руками.
Инструменты и материалы для изготовления поперечин на крышу
Сделать поперечины на рейлинги своими руками не составит никакого труда. Для их изготовления необходимо учесть особенности каждого автомобиля, а также индивидуальные пожелания автолюбителя. Главный «плюс» создания креплений своими руками — это цена, так как купленные поперечины будут стоить в несколько раз дороже.
Также не стоит забывать о характеристиках прочности. При транспортировке груза главное, чтобы он не упал и не создал аварийной ситуации. Поэтому на качестве материалов для изготовления поперечин для багажника экономить так же не стоит. На сегодняшний день груз, перевозимый на крыше авто, может составлять от 60 до 110 кг.
Для создания поперечин на рейлинги нам понадобится:
Обычно перекладины на крышу для установки багажника представляют собой две параллельные прямые, которые фиксируются на рейлингах. Во время их изготовления нужно учитывать форму крыши, а также ее ширину. Материалом для них может послужить металлический профиль, выполненный из легкосплавных материалов, или квадратная труба (толщина металла — до 3 мм).
Ремень для стяжки груза
Фиксация груза выполняется посредством:
Также во время установки и снятия поперечин необходимо предусмотреть прорезиненые прокладки для предотвращения повреждений лакокрасочного покрытия кузова автомобиля. Ниже рассмотрим несколько вариантов создания поперечин своими руками.
Варианты самодельных поперечин на крышу
Вариант №1. Такое создание поперечин будет самым простым и не займет много времени. В этом случае нам понадобятся:
Изготовление рейлингов. Вариант №1
Процесс изготовления:
Изготовление рейлингов. Вариант №1
Этот вид багажника рекомендуется использовать только во время перевозки багажа, потому что из-за его плохих аэродинамических свойств, возможно, будут создаваться посторонние шумы во время движения.
Вариант №2. Этот вариант будет не настолько практичен, как первый, и потребует нарушения целостности рейлингов автомобиля. Итак, нам необходимы:
Изготовление рейлингов. Вариант №2
Процесс изготовления поперечин своими руками будет следующим:
Изготовление рейлингов. Вариант №2
Этот процесс изготовления и установки поперечин рекомендуется в случае постоянного их применения. После демонтажа перекладин сильно портится внешний вид автомобиля из-за просверленных рейлингов.
Вариант №3. Этот вариант будет более практичен, так как применяемые в нем материалы имеют более обтекаемые формы. Поэтому при движении автомобиля практически не создается никаких шумов. Но максимальная грузоподъемность данных поперечин не превышает 60 кг. Немного усилив представленный ниже метод, можно будет грузить до 90 кг. Но это потребует дополнительных расходов. Для изготовления перекладин нам понадобится:
Сам процесс изготовления поперечин на рейлинги будет довольно прост. Главное — провести правильные замеры и не ошибиться:
Изготовление рейлингов. Вариант №3
Этот процесс изготовления поперечин является довольно простым и не требует никаких специальных навыков. Также преимущества этих поперечин для установки багажника — в том, что они могут устанавливаться на разное расстояние, в зависимости от перевозимых грузов и марки автомобиля.
Вариант №4. В этом случае необходимо, чтобы в рейлингах автомобиля были специально предназначенные крепежные отверстия. Для изготовления поперечин для багажника нам понадобится опыт в сварочных работах. Перечислим материалы, необходимые для создания перекладин:
Изготовление рейлингов. Вариант №4
Сам процесс изготовления будет заключаться в следующем:
Изготовление рейлингов. Вариант №4
Как можно отметить из опыта водителей, такое крепление поперечин не создает дополнительных шумов при движении авто при скорости более 100 км/ч. Также сам процесс изготовления не займет у вас более 2 часов. А монтаж и демонтаж при необходимости можно выполнить в течение 10 минут.
Как видите, сделать поперечины на крышу своими руками — довольно просто. Это процесс требует умения работать с электроинструментом, точности, немного времени (не более 2—3 часов), и умелых рук. Самостоятельное изготовление перекладин обойдется вам в 2, а то и 3 раза дешевле, чем их покупка в специализированных магазинах.

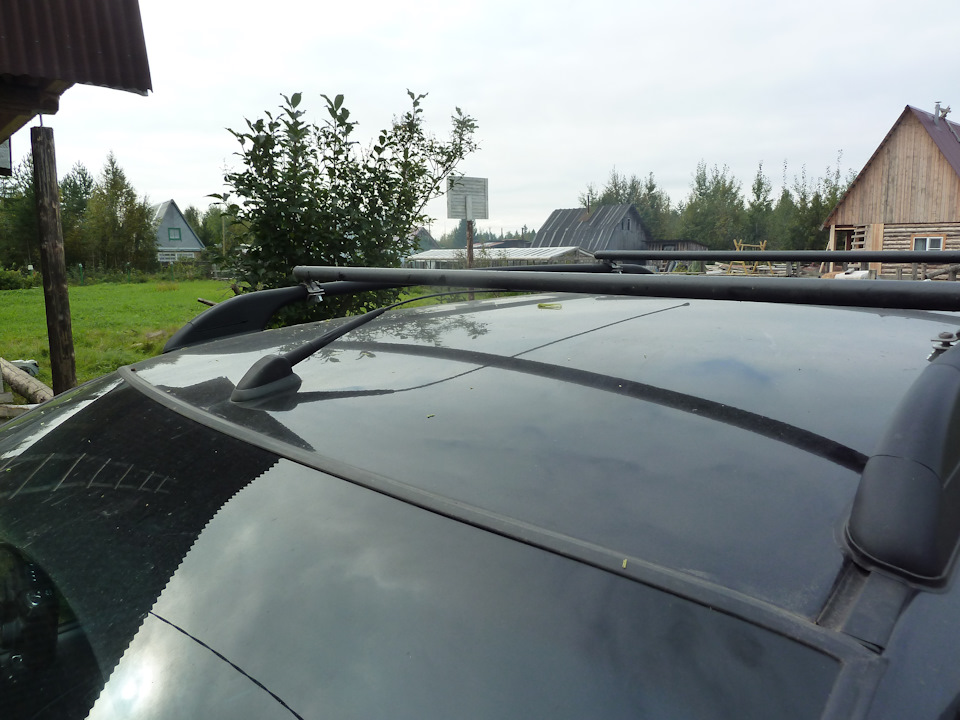

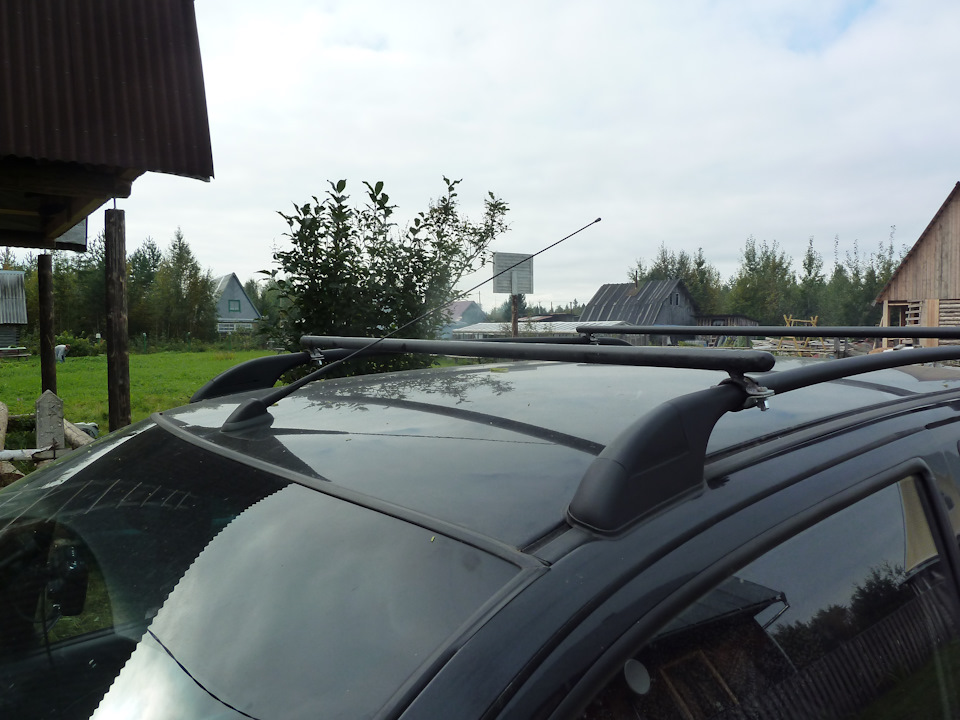

Сообщества › Кулибин Club › Блог › Быстросъёмные поперечины на рейлинги своими руками
Комментарии 41
издеваетесь над маленькой, вроде есть взрослая машина(4007), а так практично…
Техника должна работать, на пыже тоже не мало перевожу, там и поперечины покупные имеются, а основная рабочая лошадка сейчас ЛУАЗик)))

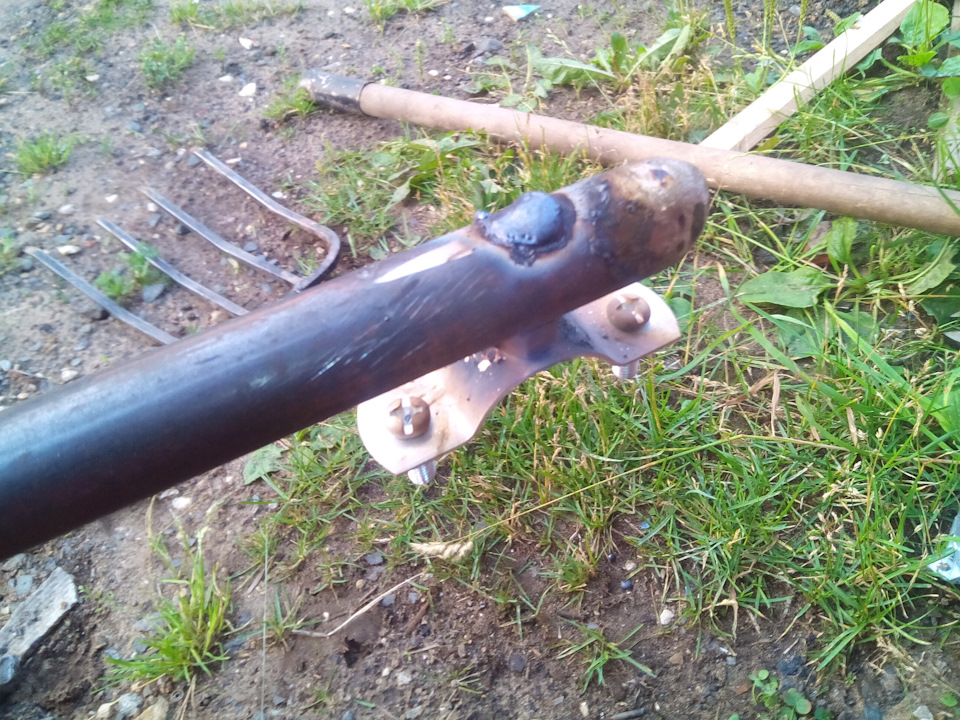

трубы можно не заваривать, в строительном магазине можно найти пластиковые заглушки для примера xn--37-7lcu.xn--p1ai/meta…code=00000009200000000000 я себе так на суперпупермегафакен багажнике сделал)
В моём случае проще было обварить, лень бегать по магазинам и искать их
если винтики на сварку прихватить, то будет самый самолет, чтобы отверткой не усложнять установку
Они затянуты по резьбе, при установке отвёртка не требуется, крепится только с помощью барашков
Хорошие поперечины. Заглушки на торцы- это было как откровение для меня, ведь как же все просто может быть)) Если б я заглушал, я б пластинку просто круглую приварил, а тут вот как))

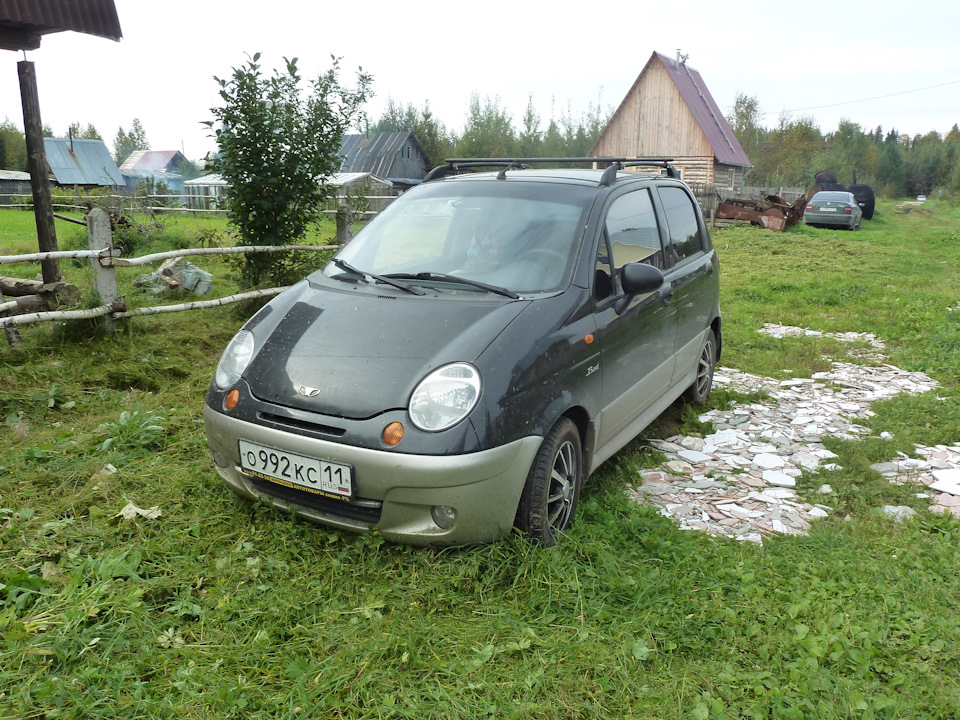

Да, на Матизиках многие грузы негабаритные)))
Чтобы было меньше шума, лучше сдвоенные трубы делать и резиной затягивать, овал получится, форма отдалённо напоминающая крыло 😉 не, я бы так делать не стал, тяжёлая конструкция… На Калине все подобные перевозки заканчивались раскулачиванием продавцов на рынке стройматериалов, а если на природе, находил две ветки. Ну и мах допустимую нагрузку на крышу видел 75 кг, а это нефига не много…в матизе, думаю, кг 50 вообще…

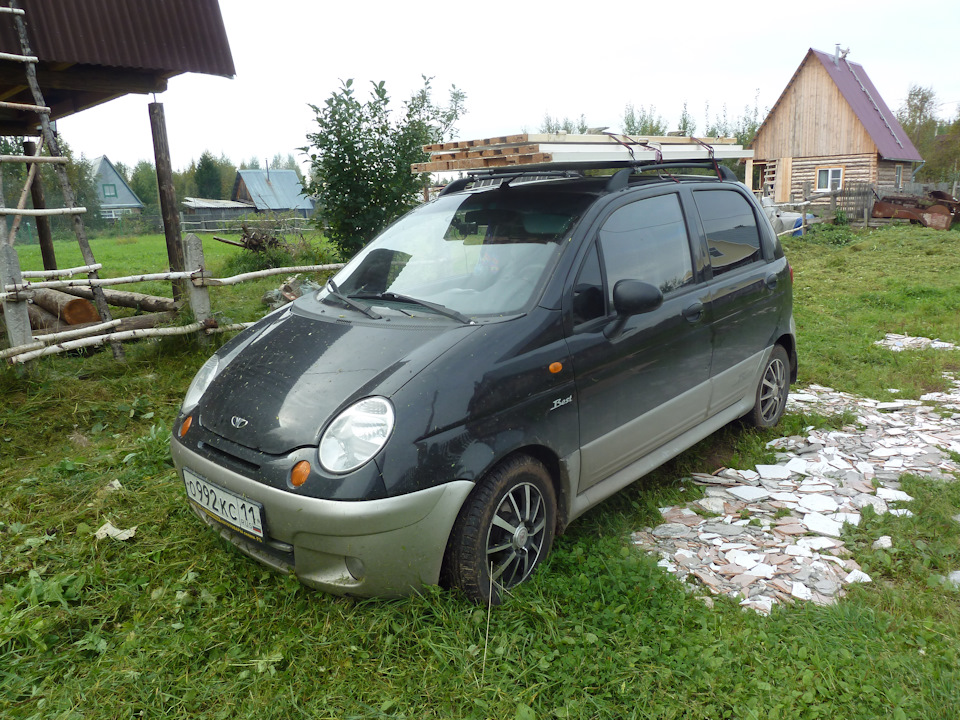

Для перевозки более габаритного груза и тяжелого использую другую технику, тут смысл довести пару досок, и тройку дверей на дачу как на фото)))
Нормально получилось. Но я бы посоветовал заменить барашки на самоконтрящиеся гайки. Как бы от тряски не открутились эти барашки.

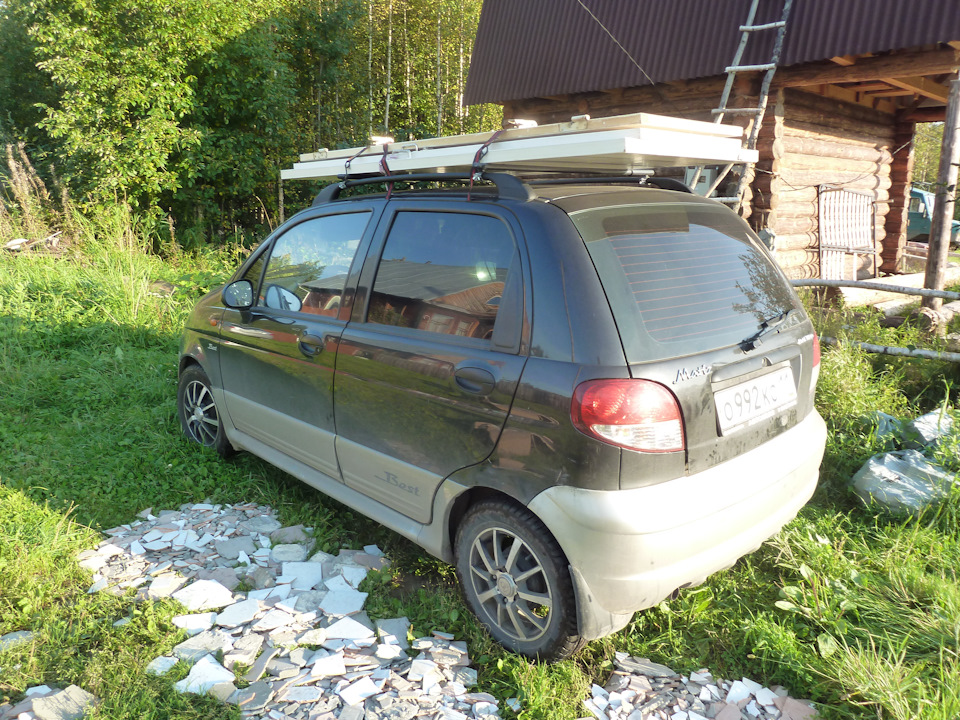

Три межкомнатные двери провез 30 км из них 2 км по грунтовке (стиральная доска), полёт нормальный
Лучше перебздеть чем недобздеть. Я посоветовал, а решать вас. Видел сам, как на трассе бокс вместе с поперечинами улетел на дорогу. Зрелище ещё то.
По правилам обязанность водителя следить за грузом, периодически это и делаю.
Лучше перебздеть чем недобздеть. Я посоветовал, а решать вас. Видел сам, как на трассе бокс вместе с поперечинами улетел на дорогу. Зрелище ещё то.
Подробности можешь описать? Любопытно. Какая машина, какие поперечины и бокс…
Подробностей нет. Было это года два назад. Проезжал мимо, машина стояла на обочине, а бокс валялся на встречной полосе. Хорошо хоть никого не зацепил.
Да… Я вот тоже смотрю именно на разные виды креплений поперечин к рейленгам и крепление самого бокса к поперечинам. Некоторые вообще на вид не производят впечатление надёжности. Но люди ездят! Для себя я приобрёл крепления которые обхватывают как хомуты рейлинг. Скрепляется болтами. Получается крепление не быстросъёмное, но надёжное.
Нормально получилось. Но я бы посоветовал заменить барашки на самоконтрящиеся гайки. Как бы от тряски не открутились эти барашки.
В субботу одного еблана на МКАДе наблюдал — улетело у него железо профилированное, вместе с дугами))) На тазике 04 он был. Покоцал Таурега и еще какой то внедорожник. Пипец — сэкономил он на привозе)))
Как самому сделать багажник на рейлинги автомобиля
Единственное условие для установки такого автобагажника: крыша транспортного средства должна быть оборудована рейлингами. Они монтируются изготовителем вдоль кузова по бокам и выполняют функцию несущего элемента для поперечных реек.
Перед автовладельцами нередко появляется внезапная задача: перевезти длинномеры на легковой машине или кроссовере. Поэтому некоторые быстро мастерят самодельный багажник на рейлинги автомобиля прямо из подручных средств.
Можно ли сделать самодельный багажник на крышу машины
Конструкция поперечин для перевозки груза совсем несложная. Единственное условие для установки такого автобагажника: крыша транспортного средства должна быть оборудована рейлингами. Они монтируются изготовителем вдоль кузова по бокам и выполняют функцию несущего элемента для поперечных реек. На них можно установить:
Как правило, самодельные багажники на рейлинги крыш авто состоит из 2 (редко из 3) поперечных реек с кронштейнами (ригелями). При их изготовлении следует учитывать 2 особенности.
Как самому сделать багажник на крышу автомобиля
Для умелых автовладельцев, в собственности которых есть гараж с минимальным набором инструментов, сделать самодельный багажник на крышу машины не составит труда. Для работы понадобится:

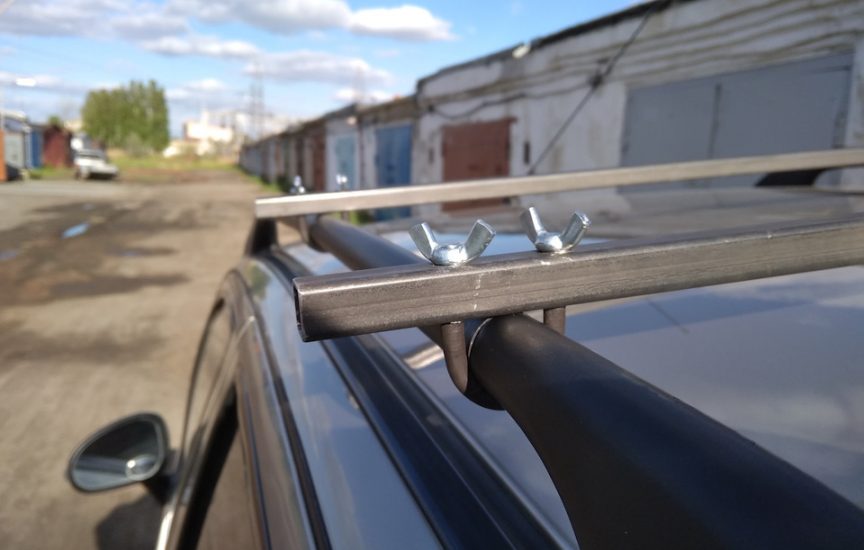

Cамодельный багажник на рейлинги
Первый вариант багажника — простейший без сварки, делается так:
Второй вариант самодельного авто багажника на крышу более сложный, так как потребует сварочных работ. Здесь понадобится два вида профильной трубы: 20х20 и 25х25. Это необходимо для того, чтобы одна труба входила в другую. Процесс изготовления выглядит так:
Самодельный ригель на рейке:
Если у вас нет профильной трубы или времени на изготовление, то можно соорудить самодельный багажник на рейлинги автомобиля из деревянных брусков. Вместо крепежа используйте куски проводов электропроводки (проволоку).
Деревянные рейки на рейлинги
Такая самоделка вполне способна быть функциональной на некоторое время.
Самодельные рейлинги на крышу авто
Багажник может понадобиться на любом автомобиле, от УАЗ «Патриот» до ВАЗ «ОКА». Но, некоторые комплектации «Патриот» поставляются без оборудования под багажник. А на «ОКЕ» они вовсе не предназначены конструкцией. Для ульяновского внедорожника можно купить штатные рейлинги, а для вазовской малолитражки используют дуги от «Калины». В последнем случае потребуется регистрировать изменения в конструкции кузова в ГИБДД. Самостоятельно сделать рейлинги достаточно сложно. Лучше доверить это настоящим профессионалам.
Багажник на крышу (рейлинги) автомобиля своими руками: разбираемся детально
Современные модели автомобилей все чаще оснащаются штатными рейлингами. Данное изобретение является не только дизайнерским изыском, но и улучшает характеристики транспортного средства. Так, рейлинги дают возможность автопроизводителям увеличить практичность автотранспорта, предоставив возможность водителям перевозить различные грузы на крыше при загородных поездках или же передвижении по городу.
Инструменты и материалы для изготовления поперечин на крышу
Сделать поперечины на рейлинги своими руками не составит никакого труда. Для их изготовления необходимо учесть особенности каждого автомобиля, а также индивидуальные пожелания автолюбителя. Главный «плюс» создания креплений своими руками — это цена, так как купленные поперечины будут стоить в несколько раз дороже.
Также не стоит забывать о характеристиках прочности. При транспортировке груза главное, чтобы он не упал и не создал аварийной ситуации. Поэтому на качестве материалов для изготовления поперечин для багажника экономить так же не стоит. На сегодняшний день груз, перевозимый на крыше авто, может составлять от 60 до 110 кг.
Двойной багажник на рейлингах
Для создания поперечин на рейлинги нам понадобится:
Обычно перекладины на крышу для установки багажника представляют собой две параллельные прямые, которые фиксируются на рейлингах. Во время их изготовления нужно учитывать форму крыши, а также ее ширину. Материалом для них может послужить металлический профиль, выполненный из легкосплавных материалов, или квадратная труба (толщина металла — до 3 мм).
Ремень для стяжки груза
Фиксация груза выполняется посредством:
Также во время установки и снятия поперечин необходимо предусмотреть прорезиненые прокладки для предотвращения повреждений лакокрасочного покрытия кузова автомобиля. Ниже рассмотрим несколько вариантов создания поперечин своими руками.
Купить или изготовить самостоятельно?
Специальный багажник на рейлинги для своего «коня» не обязательно покупать. Смастерив его самостоятельно можно сэкономить существенные деньги и идеально подогнать конструкцию под конкретную модель авто. При этом, дизайн багажника можно выполнить по собственным предпочтениям, а выглядеть конструкция будет прочнее и оригинальней. Прочность, естественно, является основополагающей характеристикой, которая позволяет обезопасить авто от аварийной ситуации или потери перевозимого груза. Средняя нагрузка на подобный багажник допускается в пределах 80-150 килограмм
Конструкция и чертеж багажника на рейлинги из подручных средств
Стандартный багажник состоит из пары перекладин, которые зафиксированы на дугах (рейлингах), установленных на крыше машины. Конструкция должна представлять собой плотный и жесткий каркас. Очевидно, что из-за различной ширины автомобилей модели багажников подбираются индивидуально. Чтобы груз не сползал во время движения и тряски, его фиксируют ремневыми креплениями или сетками, установленными на рейлингах. Опоры для грузовых конструкций изготавливают из сплавов и покрывают защитными эмалями и/или пластиком, а также снабжают прокладками, чтобы уберечь покрытие кузова от повреждений.
Варианты самодельных поперечин на крышу
Вариант №1. Такое создание поперечин будет самым простым и не займет много времени. В этом случае нам понадобятся:
Изготовление рейлингов. Вариант №1
Процесс изготовления:
Изготовление рейлингов. Вариант №1
Изготовление рейлингов. Вариант №1
Изготовление рейлингов. Вариант №1
Этот вид багажника рекомендуется использовать только во время перевозки багажа, потому что из-за его плохих аэродинамических свойств, возможно, будут создаваться посторонние шумы во время движения.
Вариант №2. Этот вариант будет не настолько практичен, как первый, и потребует нарушения целостности рейлингов автомобиля. Итак, нам необходимы:
Изготовление рейлингов. Вариант №2
Процесс изготовления поперечин своими руками будет следующим:
Изготовление рейлингов. Вариант №2
Изготовление рейлингов. Вариант №2
Изготовление рейлингов. Вариант №2
Этот процесс изготовления и установки поперечин рекомендуется в случае постоянного их применения. После демонтажа перекладин сильно портится внешний вид автомобиля из-за просверленных рейлингов.
Вариант №3. Этот вариант будет более практичен, так как применяемые в нем материалы имеют более обтекаемые формы. Поэтому при движении автомобиля практически не создается никаких шумов. Но максимальная грузоподъемность данных поперечин не превышает 60 кг. Немного усилив представленный ниже метод, можно будет грузить до 90 кг. Но это потребует дополнительных расходов. Для изготовления перекладин нам понадобится:
Изготовление рейлингов. Вариант №3
Изготовление рейлингов. Вариант №3
Сам процесс изготовления поперечин на рейлинги будет довольно прост. Главное — провести правильные замеры и не ошибиться:
Изготовление рейлингов. Вариант №3
Изготовление рейлингов. Вариант №3
Изготовление рейлингов. Вариант №3
Этот процесс изготовления поперечин является довольно простым и не требует никаких специальных навыков. Также преимущества этих поперечин для установки багажника — в том, что они могут устанавливаться на разное расстояние, в зависимости от перевозимых грузов и марки автомобиля.
Вариант №4. В этом случае необходимо, чтобы в рейлингах автомобиля были специально предназначенные крепежные отверстия. Для изготовления поперечин для багажника нам понадобится опыт в сварочных работах. Перечислим материалы, необходимые для создания перекладин:
Изготовление рейлингов. Вариант №4
Сам процесс изготовления будет заключаться в следующем:
Изготовление рейлингов. Вариант №4
Как можно отметить из опыта водителей, такое крепление поперечин не создает дополнительных шумов при движении авто при скорости более 100 км/ч. Также сам процесс изготовления не займет у вас более 2 часов. А монтаж и демонтаж при необходимости можно выполнить в течение 10 минут.
Как видите, сделать поперечины на крышу своими руками — довольно просто. Это процесс требует умения работать с электроинструментом, точности, немного времени (не более 2—3 часов), и умелых рук. Самостоятельное изготовление перекладин обойдется вам в 2, а то и 3 раза дешевле, чем их покупка в специализированных магазинах.
Дополнительные устройства и приборы
На экспедиционный багажник можно установить автомобильное оборудование, которое обеспечит водителю дополнительный комфорт:
По правилам ГИБДД установка багажника не является переоборудованием автомобиля и не требует регистрации, если, согласно конструкции конкретной модели авто, на крыше установлены ригели или рейлинги для дополнительного багажного отсека.
