Как сделать круглый глушитель

За основу взята 57 труба, два куска 1,25м и 2,3м, внутренний диаметр 51мм, как на всех популярных выхлопах. Оставалось придумать из чего сделать сами банки резонатора и глушителя. Сначала хотел сделать круглые фланцы и обернуть вокруг них лист металла, но как то раз, заехав на пункт чермета, увидел воздушный ресивер от камаза, и вопрос как сделать банку отпал сам собой.

Ресивер на 20 литров, диаметр 20см, длина 60см, почти как стандартный глушитель, только не приплюснутый, а круглый. Толщина стекон 2мм, на торцах еще больше. Правда потом его пришлось укоротить до 48см из-за заднего крепления.

Основная проблема в прямоточных банках, какими бы они хорошими не были, это то, что со временем из них выдувает набивку и они начинают реветь. Чтобы этого избежать решено было сделать глушитель разборным, для его последующей перенабивки.

Что-то фоток в процессе не делал, так что расскажу обо всём уже на готовом выхлопе.
Внутри перфорированная труба, с отверстиями 8мм, сверлил сам на станке, заняло пару часов.

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Ввернул трубу в глушитель и начал набивать мин. ватой. Ушло 2 стандартных листа исовера, хотя можно было ещё чуть-чуть напихать, но у меня не было).

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Глушитель почти не двигается при любых режимах работы мотора, так что зазоров хватает.

Как сделать круглый глушитель

Как сделать круглый глушитель

Резонатор планировал сделать сам, но потом плюнул и купил от фирмы СВД, подходящий по размеру.

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

Пара любопытных цифр.
Новый глушитель вместе с набивкой весит, не много не мало, 15кг(штатный 8,9кг), а вся система без паука = 26кг, сток 15кг, поэтому все подвесы заменены на полиуретановые от Газели.

Ну и конечно же Вас интересует вопрос: «А как же звук?».

Так вот, на холостых, при плавном добавлении оборотов, звук практически сток, ну может чуть ниже по тембру и если не знать что глушитель прямоточный, то и не скажешь. Машина работает очень тихо.
А вот если резко нажать педаль, то да, появляется тот самый прямоточный рык, но когда обороты становятся постоянными — выхлоп опять не слышно. После 3000 оборотов двигатель работает намного громче чем выхлоп.
Езда по трассе абсолютно комфортна, при крейсерской 100-110км/ч в салоне тишина, вообще при любой постоянной скорости выхлоп не напоминает о себе, только в моменты резкого ускорения.

Доволен ли я? Если честно, ожидал, что при прогазовке будет всё таки тише, но манера езды у меня спокойная, так что это не особо напрягает. А вот долговечность думаю будет в разы выше, толщина стенок почти везде 2-3мм, если и сгниёт, то не скоро). Так что да, выхлоп меня радует, по крайней мере пока.

И напоследок затраты на выхлоп:

трубы — были дома
треугольные фланцы, а их 5 штук — собраны по друзьям, разборкам, сервисам, за «спасибо»)
ресивер — 100р на пункте чермета
стронгер СВД — 1000р.
гофра — 500р.
отводы 90гр. — 4*90р.
работа токаря — 400р.
сварка — помощь друга))
Так что в качестве эксперимента — очень даже ничего).

Источник

mi-27mod › Блог › Резонаторы и глушители моего производства. Небольшой ликбез.

Как сделать круглый глушитель

Для большинства моих подписчиков не секрет что я специализируюсь на изготовлении элементов выхлопной системы, а именно на изготовлении резонаторов и глушителей.

К написанию данной записи побудил очередной вопрос «почему так дорого?». Вопрос символический или риторический я не знаю, но так как это я слышу не в первый раз то решил немного разжевать эту тему.

Начнем с резонатора.
Сначала внесу небольшую выдержку из Википедии:
Пламегаситель или «предварительный глушитель» (также известный как «резонатор») — обеспечивает отражение волн выхлопа (отсюда название «резонатор») и первую ступень снижения шума и пульсаций газов.

Приведу основные критерии тишины выхлопной системы и ее элементов:
— Диаметр трубы. Чем больше тем громче, но это не значит что лучше. Всему есть свои разумные размеры. Сюда же можно отнести и изгибы самой трубы, но они уже влияют на громкость в меньшей степени.
Поток выхлопного газа должен иметь скорость на выходе, а не свободно метатться по трубе.
Тут принцип «пацаны одобряют» или «говорят что сразу полетит» при выборе диаметра не подойдет, лучше посмотрите графики чуть ниже. Придумано не мной, а проверенно многочисленными замерами.

Как сделать круглый глушитель

Объем резонаторов/глушителей и их количество. Тут все наоборот нежели с диаметром трубы, чем больше — тем тише. Если нет возможности сделать большой резонатор/глушитель, то можно установить два поменьше.

Как сделать круглый глушитель

Чем больше объем тем лучше, но нужно использовать этот объем с умом, потому что чем больше волна преломляется тем тише. То есть чем ниже скорость потока выхлопных газов, тем тише звук выхлопа.

Внутренняя набивка резонаторов глушителей должна держать температуру выхлопных газов и не должна вылетать со временем (для справки: температура выхлопных газов атмосферного/турбированного автомобиля обычно не превышает 800 градусов, выше только при использовании спортивного топлива).

Вернемся к моему процессу изготовления. Для меня изготовление резонаторов обкатано и каких либо радикальных изменений в его конструкции уже не будет.
Конструкция проста: перфорированная труба и набивка.
Естественно все делается не ТЯП ЛЯП. Изначально труба расчеркивается по лекалу, далее устанавливается на специальное приспособление и сверлится. Все это нужно что бы ряды и отверстия были ровными и в необходимом количестве.

Как сделать круглый глушитель

После сверления трубу необходимо обработать с внутренней стороны для удаления заусенций образовавшихся в процессе сверления, которые в последствии могут испортить звук своим свистом.

Как сделать круглый глушитель

Основная часть готова, укладываем звукопоглощающий материал (набивку). Я использую стеклорогожу или по простому крупная, плетенная стеклоткань.
Данная стеклорогожа не плавится в печи на раскаленных углях, а плетенная структура предотвращает ее вылетание через отверстия. Так же проверял ткань после использования резонатора на автомобиле, даже цвет не поменяла.

Как сделать круглый глушитель

Уложили ткань, зафиксировали и закрываем корпус.

Как сделать круглый глушитель

На днях было изготовлено два резонатора на 50 и 60мм трубе.

Как сделать круглый глушитель

Единственно над чем еще стоит поработать это «внешность» моей продукции. Все таки качество качеством, а красота играет тоже не маловажную роль.

Как сделать круглый глушитель

Заварили корпус, почистили, протерли и красим. Краска высокотемпературная, до 650 градусов. На Волге после 4000 км. краска все так же сидит на трубе и глушителях с резонаторами, лишь на коллекторах места ошелушилась, но там и температура выше.

Как сделать круглый глушитель

Кстати, направление потока в моем резонаторе тоже играет роль.

Как сделать круглый глушитель

Глушитель.
Тут все сложнее, а именно сама конструкция, так как глушитель или конечная банка должна придать окончательный звук и сделать его необходимой громкости. Потому конструкция везде может быть разной.
Но принцип всегда один: ниже скорость потока на выходе — тише звук.
Пустые камеры гасят низы, заполненные камеры — верха. Различное деление потока так же создает глушение звука за счет наложения волн.

К тому же, в отличии от резонаторов которые имеют +/- стандартные размеры, глушители изготавливаются по индивидуальным размерам, разной формы и разной сложности.

И приведу пример вчерашней работы по изготовлению круглого глушителя.

Как сделать круглый глушитель

Немного калькуляции затрат на производство одного резонатора/глушителя:
— Труба от 250 руб.
— Листовой металл от 150 руб.
— Набивка от 250руб.
— Краска, растворитель — от 30 руб.
— Расходы на резак, болгарку, сварку, свет и т.д. — *** руб.

А теперь скажите сколько такая работа должна стоить?

Комментарии 198

Как сделать круглый глушитель

Здравствуйте. А какую набивку в глушителе используете?

Как сделать круглый глушитель

На сценик 2 резонатор в какую стоимость будет стоить

Как сделать круглый глушитель

Привет, для хороших шовчиков полуавтомат нужен, если из чермета варишь. Или аргон, если нержа.

Как сделать круглый глушитель

То и было MIG поварено)))

Как сделать круглый глушитель

Металл тонкий? Или проволока толстая? Или опыта мало? Полуавтоматические швы аккуратнее можно положить.

Как сделать круглый глушитель

Скажим так, в его случае играют все факторы, и тонкий метал, и подача проволки много, или ток мал был.
В его случае, я бы варил большим током, и точками, тогда был бы низинький катит, и красивый шов)
Но, есть минус, тогда деталь долго варится, или надо было делать зазоры, тогда шов вплавлялся а нутыр, и красивее было бы)
Позже фото прикреплю)

Как сделать круглый глушитель

Подскажи как с размерами определиться, длина, диаметр наружний, длина резонатор, сколько на стекло ткани витков.

Как сделать круглый глушитель

Чем длиньше тем лучше, а вот наружный диаметр 100-120мм делай что бы сильно снизу не торчал

Как сделать круглый глушитель

Глушак на 3х литровый турбо мотор очень тихий в какую цену обойдется?

Как сделать круглый глушитель

грамотно.швы по аккуратней и можно ставить пломбу и задирать ценник.я пробовал из нерж варить разбирали как горячие пирожи.Удачи в трудах

Как сделать круглый глушитель

Михаил, заинтересовала фраза про глушитель на уаз взамен штатного, если можно в личку отпишитесь — стоимость, какие улучшения наблюдаются в двигателе и т.п.

Как сделать круглый глушитель

Как сделать круглый глушитель

Добрый вечер, а можно попросить у вас чертеж или хотя бы размеры глушителя для Уаз, есть желание самостоятельно сделать

Как сделать круглый глушитель

Как сделать круглый глушитель

таджик на стройке ржавым гвоздем лучше сварит.кусок г а не глушитель

Источник

Сообщества › Кулибин Club › Блог › Впуск/выпуск: Сочный выхлоп своими руками!

Как сделать круглый глушитель

Доброго времени суток!
В любом автомобиле выхлоп задает настроение водителю когда запускаешь автомобиль и когда даёшь газа, но также хочется чтобы можно было спокойно ехать и чтобы выхлоп не напрягал своим шумом… одним словом нужно что ни будь такое… одним словом задачка не из простых…
Изначально на у победе стоял оригинальный глушитель :

Как сделать круглый глушитель

Эта банка имеет сравнительно маленькие размеры и вход и выход с одной стороны, и самое печальное во всём этом деде то что в кузове место только под такую банку в плене размера больше не поставишь и в пане конфигурации тоже вход и выход должен быть с одной стороны…

Как сделать круглый глушитель

Потому решил пойти не очень популярным путём))) сделать банку сам!
Цели всего три:
1) Сделать приятный звук
2) Сделать чтобы всё встало на сои места
3) Чтобы вся затея получилась бюджетной
Короче такого не бывает, но я попробую!
Я не стал делать банку полностью я решил переделать от какой ни будь машины который бы подходил по размерам. После не долгих поисков оказалось, что по размерам очень похожа банка от обычной карбюраторной нивы, да и ценник у неё ОЧЕНЬ гуманный, короче не жалко если что испортить)))

Как сделать круглый глушитель

Как сделать круглый глушитель

Как сделать круглый глушитель

За основу взял конструкцию глушака от победы, но немного её изменил, трубы большего размера, добавил секцию с набивкой, немного изменил последнюю перегородку перегородку.

Полный видос постройки и испытаний:

Одной из необходимых вещей которые мне понадобились это перфорированные трубы, можно купить, но мы же делаем по халяве поэтому долго ДОЛГО сверлим простую трубу

Как сделать круглый глушитель

Увот собран на столе будит примерно так

Как сделать круглый глушитель

Далее делаем зону с набивкой.
Для справки через набивку газы не идут! она нужна для других целей, а конкретно чтобы глушить по большей части высокие частоты, т.е. чтобы у нас не было звука как будто кто то к машине кастрюлю приделал и она бренчит, очень часто такое встречается на газели и волгах этот кастрюльный звон. вот это звон мне не нужен!
к набивке она у нас из двух компонентов :
1) вата из нержавеющей стали, продается в магазах для выхлопа

Источник

Лада 2111 «1.6 атмосферный» › Бортжурнал › Изготовление прямоточной выхлопной системы для автомобиля! №1

Как сделать круглый глушитель

Как сделать круглый глушитель

Переношу данную запись сюда с блога, написанную 3 года назад. Прошлое место тут.

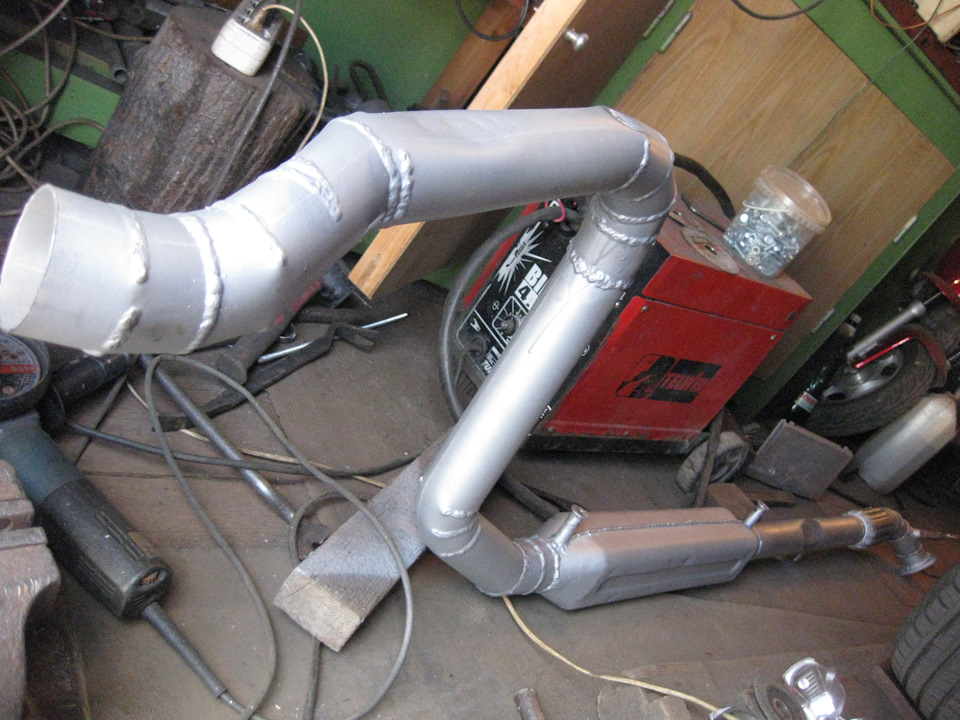

Наконец то я переварил свой глушитель! Начиная с паука, до самой насадки, все сделано своими руками. Всем переваривал кучу всего, а сам «как сапожник без сапог». Итак, буду короток и по делу описывать, как переделать выхлопную систему самому.
Штатную выпускную системы ВАЗ 2111 я просто выкинул, хотя она еще могла послужить:

Но не будем забегать в перёд, сначала надо изготовить все компоненты выхлопного тракта, прежде чем их устанавливать на автомобиль! Хочу подчеркнуть, что все компоненты сделаны в ручную с нуля, паук был куплен, но переделан под себя. Тюнинг выхлопной системы начинаем с паука.

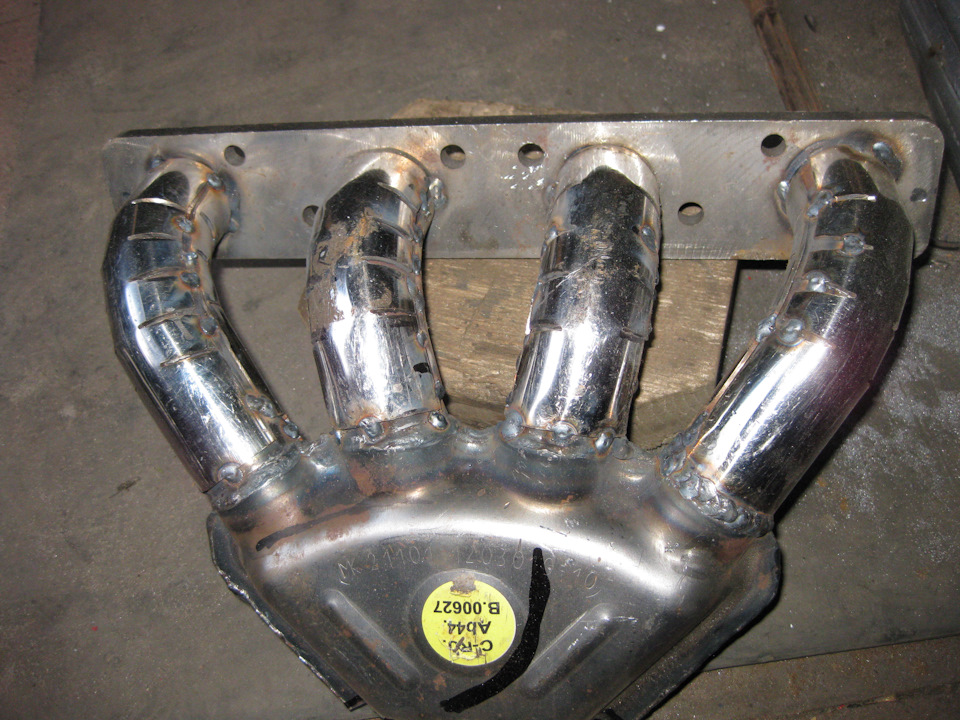

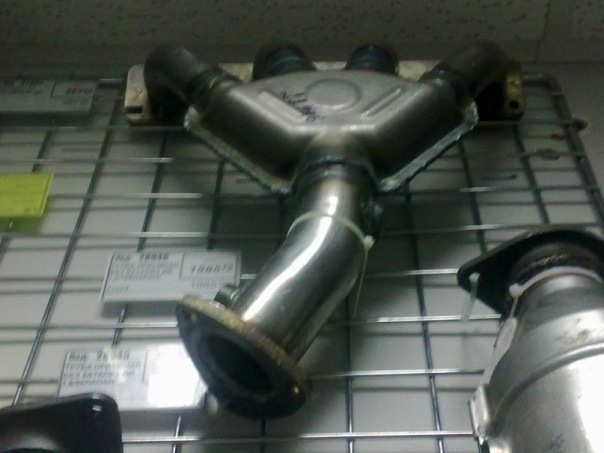

Хотел изготовить паук с нуля, но под фланец был лист в наличии толщиной всего 4мм., а нужно 6-8мм, иначе может сечь, деформация и т.д. Купил новый паук за 1500р. только из-за фланца.

Как сделать круглый глушитель

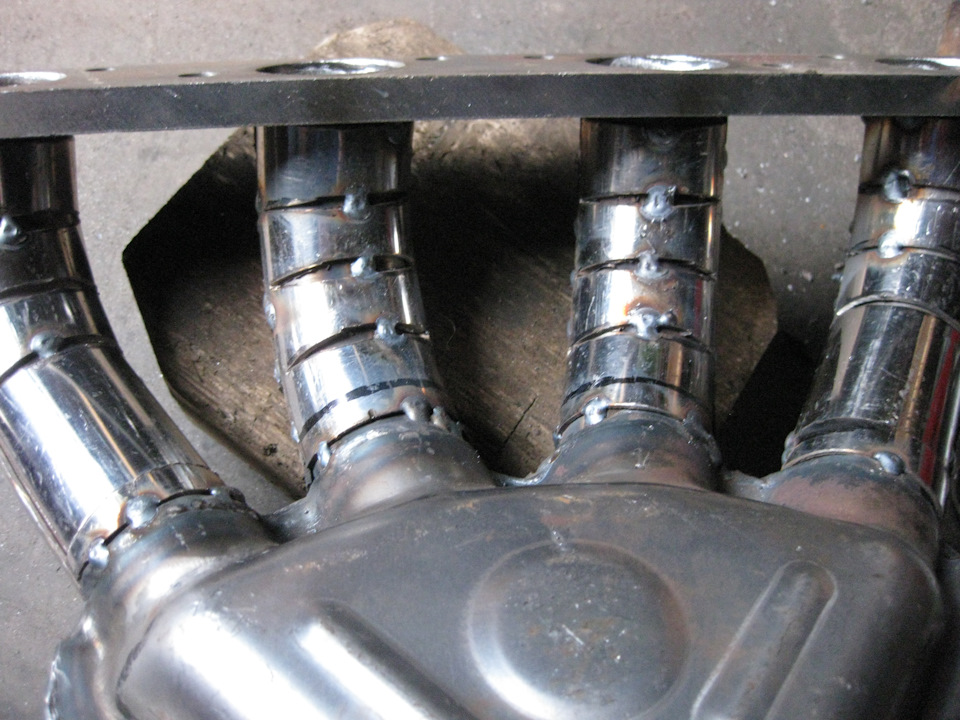

В принципе, он был сделан не плохо, но когда я заглянул внутрь, мне дико не понравилось. Если без подробностей, то слишком неаккуратно сделано. Сварочные швы внутри каждой трубы из четырёх перекрывали отверстие.
Было решено все швы внутри сточить напильником, чтобы из двигателя в паук отработанным газам ни что не создавало сопротивление. Фото нет, но надеюсь Вы меня понимаете буквально, каждое выхлопное отверстие из двигателя должно быть 36мм., и они были из-за сварочного заводского шва заужены внутри.

Что сделано с пауком:
1. Зауженные отверстия расширены напильником.
2. Все четыре трубы были сделаны из 1.5мм. стали, быстро сгорят, сгниют и т.д. Было решено наварить такую же, ещё 1.5мм. толщиной, нержавеющей трубы. Изгибы делал надрезами, как видно. И всё безжалостно обварено!
Когда трубы в трубе, звукоизоляция будет лучше. Кстати, в иномарках видел такое неоднократно.

Как сделать круглый глушитель

Как сделать круглый глушитель

Потом ампутировал центральный выход и смастерил мини прямоточный пламегаситель, чтобы ДК и гофре, да и всей выхлопной системе жилось получше и дольше!
Этот пламегаситель не пустой, внутри намотана плотно металлическая сетка!
Вот такой получился облегченный терминатор, но очень функциональный! В магазине такого точно не найдёте))

Источник

Самодельный глушитель из огнетушителя

Как сделать круглый глушитель

Стандартные автомобильные глушители в основном изготавливаются из железа, что позволяет авто производителям значительно сэкономить на материалах. Однако такие системы отличаются недолговечностью эксплуатации, что являет собой подверженность коррозии и относительно не высокая механическая прочность. Обычные, стоковые глушители, при интенсивной эксплуатации автомобиля, могут прогореть за 3 – 4 года, что влечет за собой дополнительные финансовые затраты на из ремонт или замену.

В данной статье автор предлагает проект самодельного глушителя, выполненного полностью из нержавеющей стали, преимущества который перед железом очевидны: прочность и жаростойкость такого глушителя будут гораздо выше, чем у заводских, к тому же он никогда не поржавеет. Срок службы таких глушителей составляет около десяти лет.

Для создания глушителя понадобятся: — Лист нержавеющей стали толщиной 1 мм; — Нержавеющая труба 76 мм; — Нержавеющая труба 47 мм; — Стружка меди; — Стружка латуни; — Напильник; — Дрель; — Болгарка; — Сварочный аппарат, аргон или полуавтомат.

Шаг 1. Внутренние перегородки.

Определившись с размерами и формой выхлопной трубы, можно приступить к созданию внутренних перегородок. Их форма соответствует форме самой выхлопной. Перегородки изготавливаются листовой стали, толщиной 1 мм. Размечается и вырезается внешний контур, он у всех одинаковый. Внутренние же отверстия у двух из них будут диаметром 47 мм, у двух других – 76 мм.

Чтобы сделать такие большие отверстия, необходимо разметить по центрам перегородок круги, диаметр которых немного меньше нужного (на 5 – 6 мм.). После чего по периметру окружности бьются керном метки, (расстояние между ними зависит от диаметра сверла, которые вы будете в последствии использовать) и небольшим сверлом (3 — 4 мм.) просверливаете отверстия по окружности. После этого внутренняя часть выбивается и грубым напильником растачивается до нужного диаметра.

Вот что должно получится:

Как сделать круглый глушитель

Далее, на трубах необходимо просверлить отверстия. Диаметр отверстий 4 – 5 мм. Расстояние между ними приблизительно равно диаметру. Насверливается та часть трубы, которая при завершении сборки будет находиться внутри глушителя. Вот как они выглядят:

Как сделать круглый глушитель

Труба с меньшим диаметром будет устанавливаться на входе глушителя, труба с большим – на выходе.

Теперь пришло время собрать элементы воедино. Определившись с длинной глушителя, из нержавеющего листа (1 мм.) вырезаем нужный кусок. Длина его будет равняться длине глушителя, а ширина должна быть примерно сантиметров на 10 меньше длины окружности перегородок, чтобы при сборе был доступ к внутренней части глушителя. Перегородки выставляются на равном расстоянии друг от друга, прихватываются сваркой посередине. Затем лист огибается вокруг них и приваривается. Должно получится так:

Как сделать круглый глушитель

Затем ввариваются трубы. Каждая из них занимает по одной крайней камере, центральная камера остается свободной.

Шаг 4. Внутренняя часть.

Внутри глушителя получилось три камеры. Первая камера заполняется медной и латунной стружкой. Стружка служит для звукопоглощения и гашения резонанса корпуса.

В центральной части ставится перегородка для рассеивания выхлопных газов. Последняя камера остается пустой.

Сегодня всё чаще на автомобилях российского и импортного производства можно увидеть глушители, сделанные своими руками. Это объясняется тем, что процедура изготовления глушителя не такая сложная, как может показаться на первый взгляд. К тому же стоимость заводского изделия не всегда бывает доступной для рядового автовладельца.

Востребованность самодельных глушителей объясняется еще и тем, что заводские глушители имеют минимальный срок службы. А перспективе покупать новое типовое изделие с невысоким ресурсом большинство автолюбителей предпочитают изготовление глушителя самостоятельно.

Технология изготовления глушителя

На данный момент в производстве глушителей для авто- и мототехники используются всего две технологии:

Закатная технология изготовления позволяет создать корпус глушителя с максимальной герметичностью и ударопрочностью. Суть работы состоит в том, что корпус изначально производится из цельной заготовки, а конструкция глушителя собирается посредством закатки дна. Для реализации такого вида изделий применяются трубогибы и прессы.

При использовании штампосварной технологии затрачивается больше времени и материалов, что делает такой глушитель дороже закатного.

Методика работы заключается в том, чтобы сварить две половины корпуса в одно изделие. То есть сначала производятся два элемента, после чего их необходимо качественно соединить между собой. Главным видом оборудования этой технологии считается сварочный аппарат.

Как сделать глушитель своими руками

Как сделать круглый глушитель

В возможностях практически любого автовладельца сделать глушитель своими руками, используя имеющееся оборудование и минимальный набор инструмента. При этом по своим характеристикам такое изделие ничем не будет уступать заводскому.

Первым делом необходимо найти нужный материал. Обычно изделия делают из нержавейки, так как такая сталь имеет большой срок годности. Оптимальный вариант — это нержавеющая сталь с толщиной листа 1 — 1.5 мм. Также умельцы используют корпус от ненужного порошкового огнетушителя. Это самый простой способ изготовить глушитель, так как в уже изготовленном корпусе нужно проделать отверстия нужного диаметра и приварить выхлопную трубу.

Производство глушителей в гаражных условиях обычно подразумевает использование сварочного аппарата, УШМ (болгарки) и верстака с тисками. То есть используется штампосварная технология изготовления.

Реже используется закатная технология, так как она требует использования другого типа оборудования. Однако в большинстве случаев автолюбители предпочитают потратиться на ручное станочное оборудование, чтобы в будущем иметь возможность создавать элементы выхлопной системы более высокого качества. Производство глушителей на заказ также осуществляется по закатной технологии.

Порядок работ для каждой методики свой. Чтобы сделать глушитель своими руками, необходимо сначала создать все необходимые части выхлопной системы и позаботиться об их герметичности. После чего методом сварки произвести поочередное сцепление каждого элемента друг с другом.

Корпус подвергается шлифовке и обезжириванию. Далее глушитель окрашивается термостойкой краской.

Как сделать самодельный глушитель для автомобиля – технологический мануал

Всё чаще на автомобилях отечественного и зарубежного производства можно встретить самодельный глушитель. В действительности изготовить для себя качественный глушитель не так уж и сложно. Более того, изготовление самодельного глушака начинает приобретать массовые масштабы. Этому явлению имеется вполне логичные объяснения:

Изготовление глушителя своими руками – этап первый

Прежде чем начинать работу по изготовлению собственной модели глушителя, следует основательно подготовиться для того, чтобы не отвлекаться в разгар процесса. Всё, что потребуется можно найти практически в любом гараже. Основной элемент глушителя, который страдает больше всего – это его корпус (бачок). Толщина металла, который используется, слишком мала для того, чтобы выдержать многократные перегревы, вибрацию, воздействие влаги и продуктов горения.

Первым делом нужно найти материал для глушителя. Практика показывает, что самым удачным вариантом является корпус старого порошкового огнетушителя. Наиболее компактные модели представляют собой металлические колбы диаметром 100-150 мм, а вес корпуса не будет превышать 3 кг.

Корпус огнетушителя обладает следующими преимуществами:

Необходимое оборудование

Как сделать круглый глушитель

Производство глушителей подразумевает использование узкопрофильной техники. Высокое качество всей выхлопной системы может быть обеспечено только при использовании хорошего материала и нового оборудования.

Высокое качество всей выхлопной системы может быть обеспечено только при использовании хорошего материала и нового оборудования.

Сварные конструкции не обеспечивают длительной эксплуатации, поэтому целесообразнее производить глушители как в мелкосерийном, так и в массовом секторе по закатной технологии.

Для реализации всех потребностей производства готова предложить высокотехнологичное оборудование нового поколения. В частности, для изготовления глушителей для автомобилей и мотоциклов применяются следующие виды оборудования:

Производство глушителей подразумевает использование узкопрофильной техники. Мы готовы предложить как ручные типы станочного оборудования для частного применения, так и полуавтомат/автомат для изготовления изделий на заказ.

Все виды станочного оборудования, представленные на нашем сайте, полностью соответствуют требованиям мировых стандартов. Покупка любой модели подразумевает заводскую гарантию.

является прямым поставщиком станков, а потому может предложить клиентам удобные и выгодные условия сотрудничества. В ценах на всю линейку оборудования отсутствуют наценки посредников и комиссионные сборы перекупщиков.

Почему самодельный элемент лучше заводского?

Ввиду большого количества подделок найти действительно качественную запчасть на сегодняшний день очень трудно. А если и такая деталь найдется, цена на нее будет просто заоблачной. Причем больше всего нареканий касается именно элементов выхлопных систем. Глушитель очень быстро ржавеет и прогорает. Срок его эксплуатации не превышает 1-2 лет. Причем неважно, насколько интенсивно вы используете свой автомобиль. Он прогорает не от километража, а от времени. Даже если машина будет выезжать раз в неделю, глушителю это не прибавит жизни. Все равно его придется менять через год-два.

По истечении данного времени у автолюбителей возникает вопрос о необходимости замены или ремонта данной детали. Если произвести ремонт глушителя своими руками либо сделать его с нуля, можно быть уверенным, что он прослужит гораздо дольше. Ведь экономить на важных материалах мы не будем. Также изготовляя глушитель своими руками, можно внести свою конфигурацию в выхлопную систему. Например, сделать прямоток для увеличения мощности двигателя. Однако на дальние расстояния с такой «банкой» ездить будет некомфортно. Поэтому можно переделать систему другим путем, добавив в нее дополнительный резонатор. Так машина будет работать гораздо тише.

Материал и способ изготовления

Перед тем как сделать глушитель своими руками, нужно определиться с бюджетом и вариантом переделки выхлопной системы. Есть несколько способов тюнинга:

Как сделать круглый глушитель

Специалисты не рекомендуют брать в работу старые глушители либо другие части выхлопной системы, уже побывавшие в работе. В таком случае даже при хорошем внешнем виде (ведь перед продажей их можно заново покрасить) внутри они будут покрыты коррозией либо вообще окажутся прогоревшими. Помните, что с каждым запуском двигателя металл в системе нагревается и меняет свои свойства. Несложно догадаться, в каком состоянии будет глушитель, откатавший порядка 2-3 лет на каком-нибудь автомобиле. Поэтому не ведитесь на уловки продавцов типа «легкое б/у» и не покупайте подержанный глушитель. А лучше всего изготовьте его сами.

Как сделать круглый глушитель

Менее затратным решением с финансовой точки зрения будет тюнинг штатного глушителя. Изготовить деталь своими руками из нержавейки весьма надежный, но затратный вариант. Однако такой элемент будет более долговечным и не прогорит в самый неподходящий момент.

Способ самостоятельного изготовления глушителя для авто

Для изготовления самодельного устройства понадобится отживший свое автомобильный порошковый огнетушитель. Такая модель самодельного глушителя не только эффективна, но и многократно опробована, поэтому заслуживает внимания. Для работы, кроме огнетушителя, понадобятся следующие материалы и инструменты:

Дальнейшие работы производятся в таком порядке:

Переделываем глушитель своими руками

Выбирая данный способ тюнинга, лучше всего полностью переделать выхлопную систему. Для этого приобретается труба нужного размера (чаще всего ее диаметр составляет от 30 до 52 миллиметров). Конечно, тонкостенную трубку, которая идет на машину с завода, найти будет очень трудно. Поэтому в качестве аналога используем тонкостенную водопроводную.

Как сделать круглый глушитель

Корпус для глушителя изготовляется из автомобильного огнетушителя. Причем выходные и входные отверстия должны смещаться относительно друг друга. Концы тонкостенных труб следует завести внутрь емкости на 60 процентов. Также в них следует проделать многочисленные отверстия. Что касается перегородок, которые устанавливаются в заводских вариантах, их вваривать необязательно. По такому же принципу делается и глушитель на карабин своими руками.

Как сварить новый глушитель своими руками

Всё совсем не сложно. Требуется корпус резонатора сделать из листовой стали, приварить перегородки и вложить трубы с отверстиями. Также необходимо в полость резонатора вложить базальтовую минеральную вату и заварить торец. А теперь о сечении труб — двигателю с объёмом 1600 кубических сантиметров вполне достаточно будет трубы в 52 миллиметра.

После сварки не забудьте обработать сварные швы. Так же необходимо резонатор покрасить термоустойчивой краской. Пока сняты элементы выхлопной системы, обратите свое внимание на трубы между резонатором и глушителем. Так как в изгибах агрессивное воздействие выхлопных газов увеличивается, то там возможны прогары. Необходимо заварить прогары, если такие обнаружатся.

После выполнения всех работ собираем и крепим выхлопную систему. Главное не забыть поставить прокладки. Теперь на некоторое время о проблеме можно забыть.

Не забывайте периодически осматривать ваш автомобиль и собранные вами элементы выхлопной системы. Особое внимание обращайте на крепежные соединения и подвеску, постоянная вибрация влияет на жесткость соединений.

Специалисты также советуют заливать антикоррозионную смесь в глушитель перед установкой. Все эти работы в комплексе, продлят срок службы вашего авто.

Современного человека невозможно представить без автомобиля. Люди ведут активный образ жизни, решают множество задач, темп очень быстр и автомобиль помогает им существенно экономить время. Все хотят ездить комфортно и тишина в салоне далеко не последнее желание, хочется послушать музыку без лишних шумов и гула двигателя, порой даже просто проехаться в тишине. Тишина в салоне напрямую зависит от состояния системы отведения газов.

Эта система состоит из:

В нашей статье мы расскажем о возможных неисправностях резонатора, а также дадим советы по его ремонту.

Советы

Для того чтобы снизить шумливость самодельного глушителя, рекомендуется наполнить его корпус каким-нибудь материалом типа стекловаты. Также рекомендуется проделать отверстие для слива конденсата внизу глушителя. Таким образом, он не будет преждевременно ржаветь и издавать посторонних шумов.

Как сделать круглый глушитель

Если это глушитель, своими руками сделанный из нержавеющей стали, важно продумать его конструкцию. Сделайте его частично разборным. Так вы периодически будете очищать полости трубы от грязи и по необходимости менять наполнитель. Благодаря разборной конструкции срок службы детали увеличится в несколько раз. Установка и замена своими руками глушителя производится на штатные места. Главное – усилить их, так как вес конструкции немного увеличивается.

Устройство пистолетного глушителя

Все приборы бесшумной стрельбы делятся на два типа:

интегрированные – являются частью ствола оружия

Как сделать круглый глушитель

тактические – накручиваются на дуло с помощью специальной резьбы или закрепляются зажимами

Как сделать круглый глушитель

Именно тактические глушители и являются самыми распространенными. Они также бывают нескольких видов и различаются по внутреннему устройству. Самыми распространенными являются:

Простейший – состоит из расширительной камеры цилиндрической формы, с соединительной гайкой и щелью закрытой спереди резиновой мембраной. Так как камера больше канала ствола, газы в ней расширяются, теряя скорость и выходят из нее после пули с меньшей энергией.

Тарасов Дмитрий Тимофеевич

Мастер спорта по альпинизму. Автор научных статей на тему выживания в условиях дикой природы

Со временем мембрана изнашивается (она рассчитана примерно на 100 выстрелов) и ее необходимо периодически менять или использовать сплошную каучуковую пробку.

Как сделать круглый глушитель

С обтюрацией – также состоит из расширительной камеры и двух резиновых или эбонитовых пробок-обтюраторов между которыми расположена распорная втулка.

Это интересно: Выживание в лесу: 5 основных правил

Как сделать круглый глушитель

Двухкамерный эксцентрический – имеет камеру с перегородкой и действует практически как простейший.

Как сделать круглый глушитель

С теплопоглащением – принцип основан на поглощении тепла, а вследствии энергии с помощью медной или латунной проволоки или же алюминиевой стружки. Минусом таких моделей является необходимость часто менять поглотители.

Как сделать круглый глушитель

Многокамерный – действуют по принципу простейших, но так как имеют несколько камер с перегородками вместо мембран, нет необходимости в их заменах, а значит срок службы более длителен.

Как сделать круглый глушитель

С разбиением потока – состоит из внутренней втулки с перфорацией и винтовой спирали разбиения потока.

Как сделать круглый глушитель

Вопрос покраски

Стоит ли красить глушитель? Однозначного ответа на этот вопрос нет. Большинство автолюбителей говорят, что краска для него должна быть огнеупорной. В противном случае она попросту обгорит. Идеальным решением будет изготовление глушителя из нержавеющей стали. Пример вы можете посмотреть на фото ниже.

Как сделать круглый глушитель

Использование нержавеющей стали закроет вопрос о покраске раз и навсегда. Ну а глушитель на карабин своими руками можно покрасить черной матовой краской. Главное, чтобы она была стойка к высоким температурам.

Как произвести ремонт глушителя своими руками без сварки?

Сейчас существует новый метод восстановления работоспособности деталей выхлопной системы при помощи универсального комозиционного полимера (различные герметики). Благодаря особому составу они быстро застывают и не подвергаются внешним негативным воздействиям, в том числе высоким перепадам температур, что очень актуально для выхлопной системы. На авторынках можно найти два вида герметиков, благодаря которым можно произвести ремонт глушителя своими руками без сварки:

В сочетании с качественными армирующими компонентами, данные виды герметиков сделают надежную «латку» на прогоревшем участке глушителя. Автолюбители отмечают эффективность действия пластичных элементов. Именно эти герметики отличаются высокой адгезией к металлу даже при наличии на нем ржавчины.

Признаки неисправности глушителя

Изменение звука выхлопа является четким признаком возникших проблем. При этом игнорировать такие проблемы крайне нежелательно, так как ремонт глушителя обычно целесообразен только на ранней стадии.

Когда глушитель сечет, это указывает на потерю герметичности (часто в местах соединений). В этом случае звук стрекочущий. Если пробит глушитель, звук выхлопа резкий, запах выхлопных газов в салоне чувствуется отчетливо.

Рекомендуем также прочитать статью о том, как выполнить ремонт глушителя своими руками на ВАЗ 2114. Из этой статьи вы узнаете об особенностях замены и ремонта глушителя 2114.

Если глушитель прогорел или насквозь прогнил, шум напоминает звук работы прямотока. При этом дым будет выходить не из трубы, а где-то на поверхности самой банки. Если же глушитель отвалился, его корпус попросту качается на подвесах, из выхлопной трубы дым не идет, при запуске двигателя звук резкий, достаточно громкий.

Бывает и так, что визуально глушитель в порядке, однако нарушена его внутренняя структура. В этом случае можно услышать изменения звука выхлопа, газы выходят неравномерно, тональность может меняться при езде по неровностям, когда банка качается (звук изменяется от звонкого до низкого).

Как применять?

Холодная сварка глушителя своими руками производится следующим образом. Сначала поверхность проходит процедуру подготовки. Участок следует зачистить наждачной бумагой. После этого поверхность обезжиривается при помощи уайт-спирита, бензина или другого растворителя. Далее следует приготовить клеевой состав. Отрезаем нужное количество герметика и разминаем его. В случае с использованием жидких аналогов тщательно перемешиваем их. Далее наносим клей на поврежденный участок глушителя и выравниваем смесь.

Как сделать круглый глушитель

Обратите внимание, что состав твердеет в течение нескольких минут, поэтому все работы с герметиком должны выполняться очень быстро.

Напоследок нужно выждать время до полного высыхания смеси. В зависимости от марки производителя на это требуется от 1 часа до суток.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
