Как сделать крышку бензобака
Лада 2113 Night › Бортжурнал › Пробки бака: выбираем (и разбираем!) правильную.
Предисловие. Целых 12 лет заводская пробка бака (каталожный номер 2108-1103010-11) ни разу не привлекала моего к себе внимания. Есть и есть, как говорится. )) При заправке же я всегда ставил пробку на спойлер — там как раз такая удобная выемка в углу предусмотрена. )))
Однако в прошлом году мне в руки попал очередной дилерский артефакт под названием Petrol Locking Cap. Знающие английский язык люди поймут, что это — всего лишь замыкающаяся на ключ пробка бензобака в коробочке Lada Care.
Однако мой приятель Сергей, который также решил стать владельцем подобной пробки, рассказал мне о более правильном изделии от «десятки», поскольку в «ангельской» крышке по понятным причинам конструктивно не предусмотрено ничего из того, что есть в пробках «под инжектор» (а если точнее, то для машин, оснащенных системой улавливания паров бензина).
Однако практика показала, что пробка почему-то не слишком охотно вращается — точнее, не вращается совсем, прокручиваясь вместе с тем самым «хвостом». Это обеспечило массу неудобств при заправке, т.к. приходилось либо самому откручивать-закручивать пробку, удерживая одной рукой кольцо «хвоста» либо наблюдать за мучениями заправщиков, которые тихо матерились, пытаясь совладать с непокорной деталью.
Именно поэтому при случае я просто снял пробку, вернув на место любимый «локинг кэп». ))
Узнав о моей проблеме, Серёжа попросил привезти ему пробку для «тюнинга напильником». ))

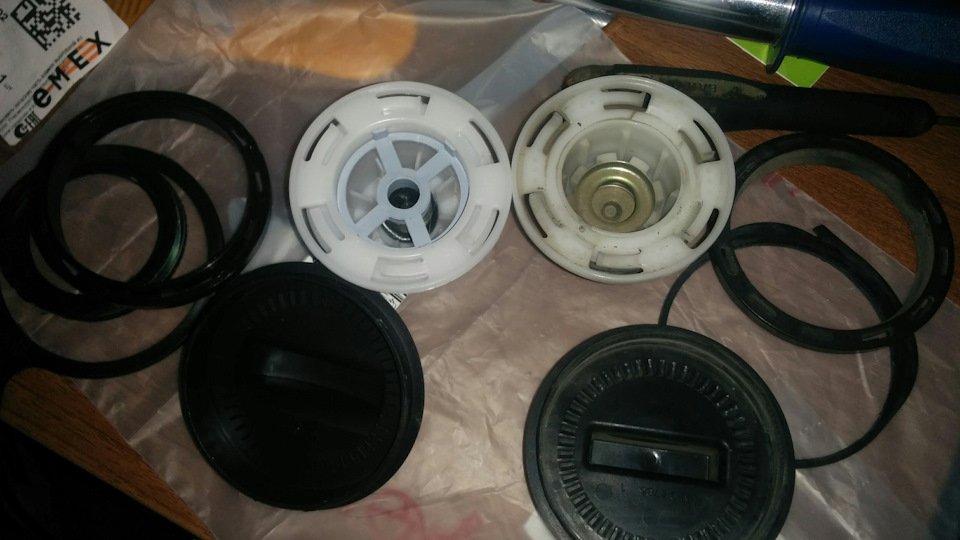

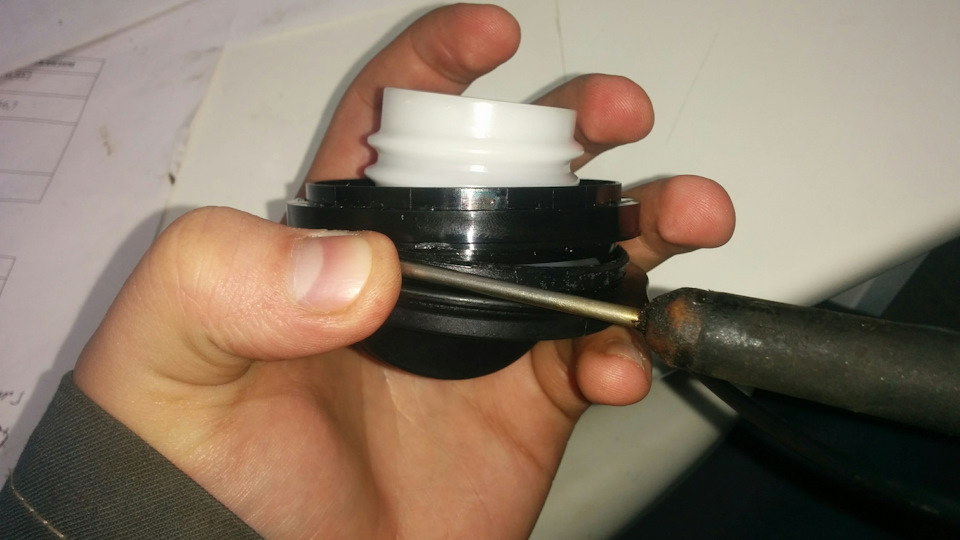

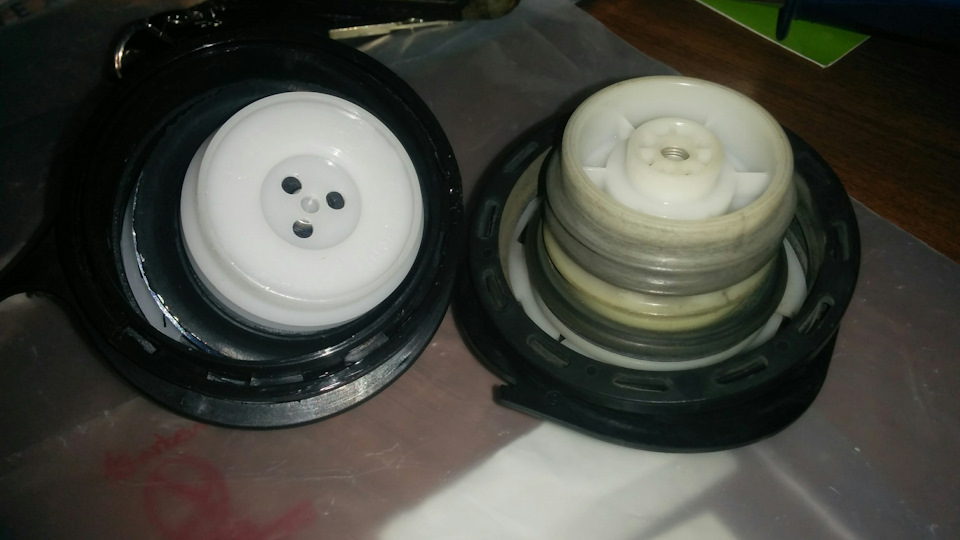

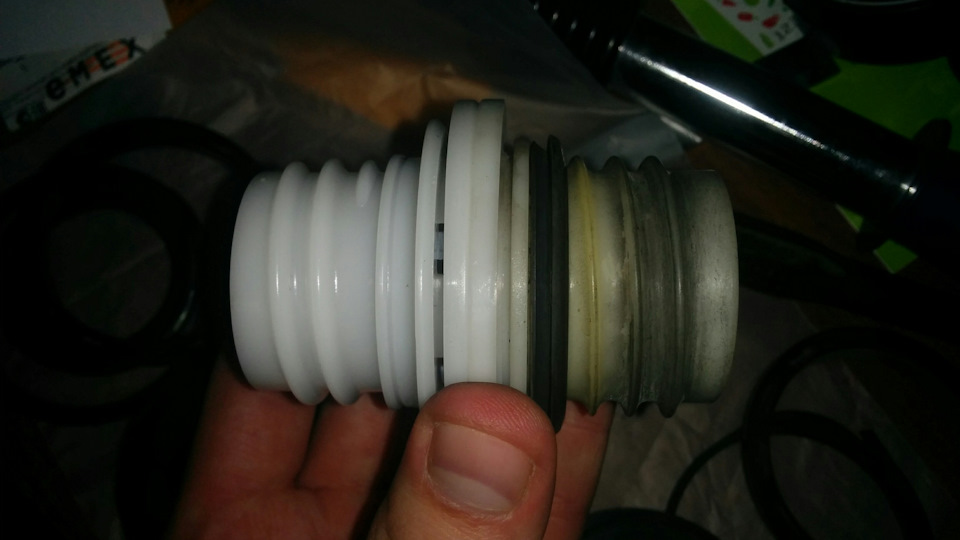

Но вместо того, чтобы просто починить её, он также решил показать мне устройство пробки перед сборкой.

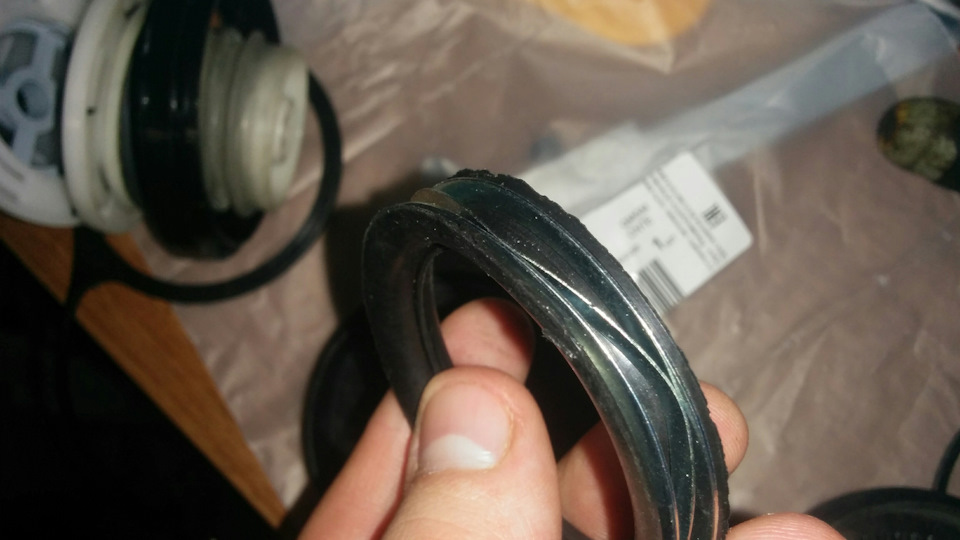

Как оказалось, сделана она довольно «по-взрослому», с уплотнительным кольцом-сальником и парой клапанов — для давления и вакуума.
Subaru Outback 3.0 демон › Бортжурнал › №183 Замена поводка крышки бензобака
Приветствую Вас, дорогие читатели
Ооочень давно не виделись)
Многие из нас сталкивались с тем, что крышка бензобака, висящая на поводке, рано или поздно от этого самого поводка отделяется, и её приходится то на крышу класть, то на колонку, то ещё куда.
В моём случае этот самый поводок был сломан кем-то до меня, поэтому для меня стандартным местом для крышки бензобака в открученном виде был спойлер.
Но всё изменилось, когда в один прекрасный день mdems поделился в чате BL/BP Междусобойчика радостью, дескать прикупил он крышку бака с поводком, да не чмо какое-то леворукое, с надписями басурманскими, а настоящую ипонскую, с того самого другого конвейера, собирающего исключительно качественные вещи, и лишь отбрасывающим некондицию на наш, леворульный конвейер.

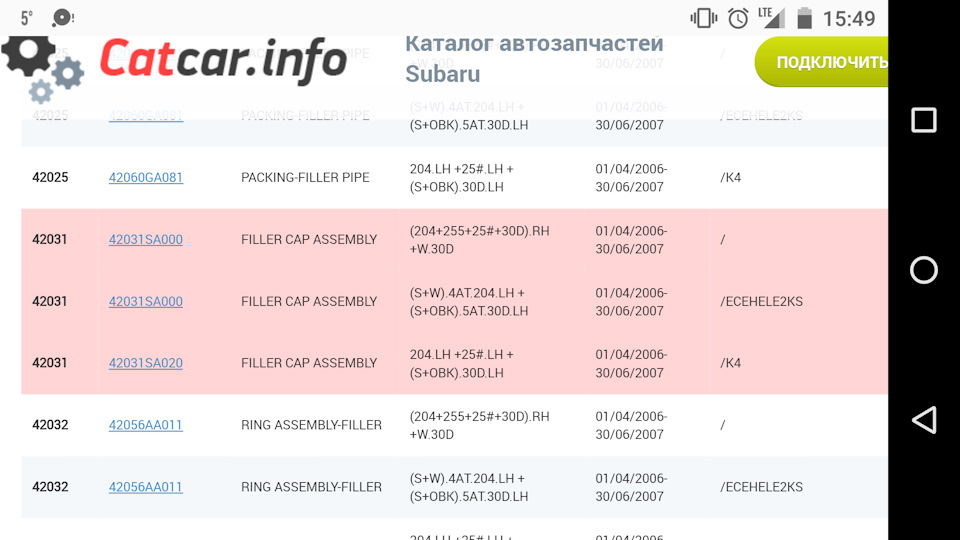

Я, как всегда возмутился, и полез в каталоги, где и выяснил:
Теперь надо понять что делать, ведь поводок отдельно купить нельзя, только всю крышку в сборе.
Крышка бензобака — MaxCar так и сделал, да только цены кусаются что на одну крышку, что на вторую.
22.10.2018
Lada 2110-3110301002 Пробка бензобака — 144,00р.
Через неделю крышка приехала, а я всю эту неделю пытался понять как же крышка бензобака разбирается, пока у кого-то в личку не спросил, у кого не помню)
Но вот тут написано: Ремонт крышки бензобака — Chapai518
Всё сделали, крышки собрали:

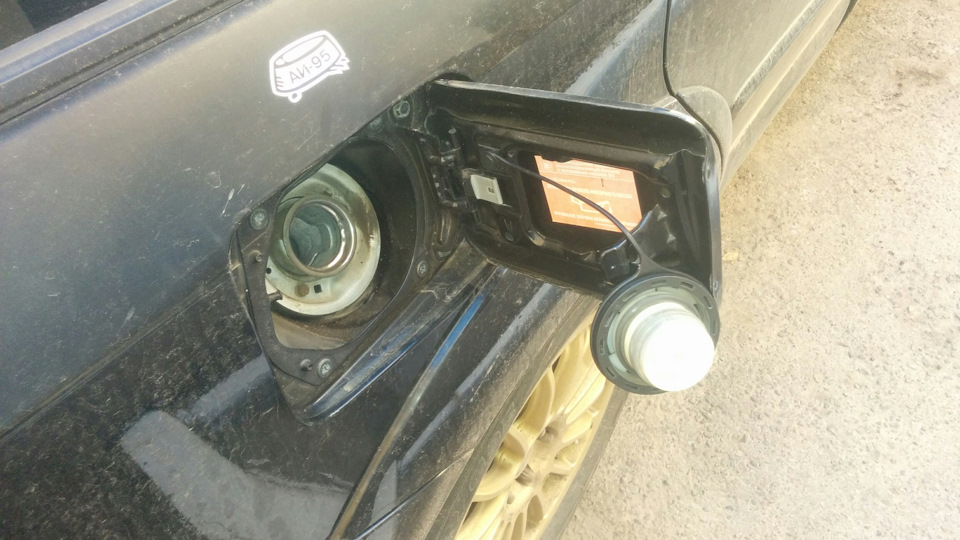

Идём к машине, и с трудом вынимаем клипсу поводка крышки бензобака из лючка.

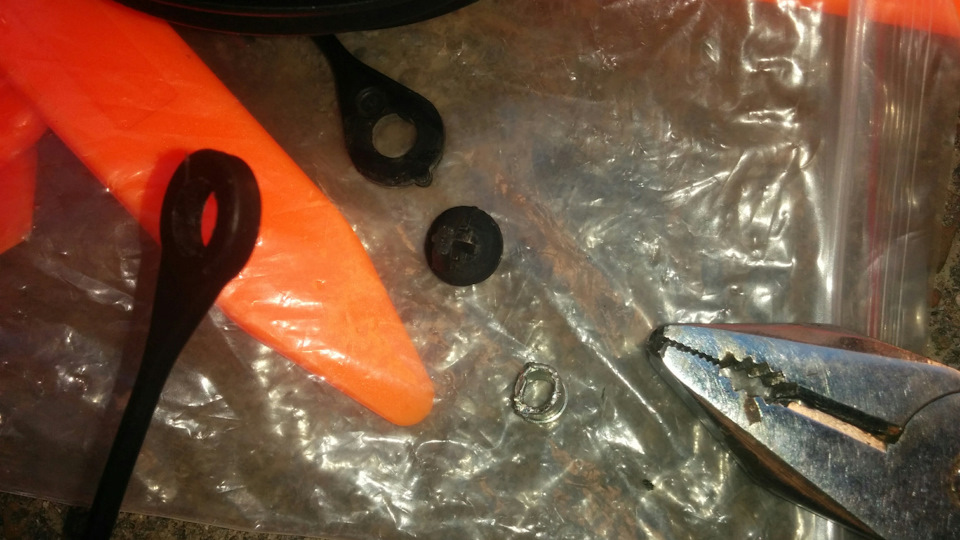

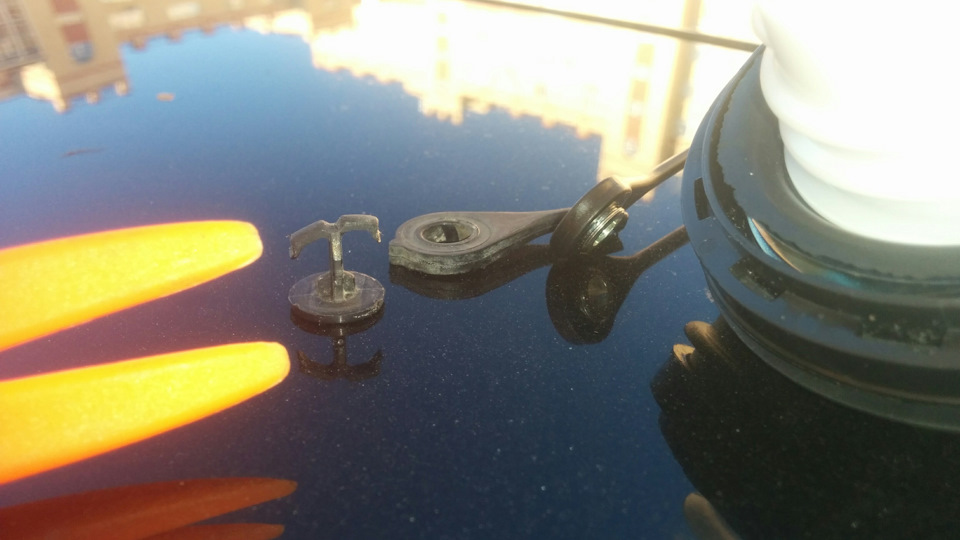

Железку эту надо безжалостно выломать, нам она не нужна
А так первый раз мне не удалось сточить кольцо настолько чтоб прям совсем никогда не закусывало, то на будущее заказал:
Subaru 42037-FE060 Клипса поводка крышки бензобака — 64,00р.
Ехала она долго, почти месяц, но ничего страшного, ведь пол ноября машина стояла в местном Альметьевском говносервисе Авторитет+, где даже лобовое стекло не смогли нормально поставить.
Ну и когда я наконец-то забрал разобранную и засранную машину у этих косоруких (ну как забрал, машина по сей день не ездит, на дворе середина марта, больше пяти месяцев), то открыв лючок бензобака, обнаружил что помимо всего эту клипсу тоже сломали, естественно молча и втихаря.
Тизер:
Как сделать крышку бензобака
В любом устройстве или транспортном средстве, оборудованном двигателем внутреннего сгорания, есть одна малозаметная, но важная деталь — крышка топливного бака. О назначении крышки бака, какие типы крышек существуют, как они устроены и работают, а также об их правильном выборе — читайте в этой статье.
Назначение крышки топливного бака
Любое транспортное средство или иной механизм, оборудованный бензиновым или дизельным двигателем внутреннего сгорания, обязательно имеет топливную систему, в состав которой входит емкость для хранения топлива — попросту говоря, топливный бак. В конструкции бака предусмотрена небольшая деталь, играющая важную роль в надежности и безопасности топливной системы — крышка бака.
Крышка топливного бака выполняет несколько важных функций:
То есть крышка надежно закрывает бак, обеспечивая его герметичность, и регулирует давление воздуха и паров внутри бака. Эти задачи решаются специальной конструкцией крышки, которая является не простой пробкой, а крышкой с одним или двумя клапанами и вспомогательными компонентами (о конструкции более подробно сказано ниже). Но зачем регулировать давление в баке? Все очень просто.
Как известно, бензин и дизельное топливо — это смесь легких, а потому летучих углеводородов, поэтому любое топливо активно испаряется, насыщая воздух горючими парами. Процесс испарения топлива не прекращается и внутри емкости, причем насыщение воздуха парами бензина или дизельного топлива происходит тем активнее, чем выше температура бака. Поэтому во время стоянки автомобиля, особенно в жаркую погоду, оставшийся в баке воздух насыщается парами топлива, давление внутри бака возрастает, и в какой-то момент может произойти разрыв бака со всеми вытекающими последствиями.
Во время работы двигателя ситуация прямо противоположна: уровень топлива постепенно падает, что влечет и падение давления воздуха внутри бака. При этом пары не могут компенсировать падение давления. В результате может настать момент, когда бак не выдержит разницы давлений внутри и снаружи, и будет просто-напросто раздавлен.
Поэтому, в зависимости от текущих условий, давление внутри бака необходимо либо повышать, либо понижать, выравнивая его с атмосферным. Именно эта задача решается крышкой бака и вспомогательными системами. Так что крышка — деталь хоть и небольшая, но важная, ее роль в обеспечении безопасности автомобиля нельзя недооценивать.
Типы и разновидности крышек топливных баков
Существует довольно большое разнообразие типов крышек топливных баков, отличающихся функционалом и конструкцией. Все современные крышки можно разделить на группы по нескольким признакам.
По типу крепления крышки бывают:
Резьбовые крышки и крышки с байонетом одинаково распространены, однако крышки с обычной резьбой чаще используются в баках легковых автомобилей, с байонетом — в баках тракторов и грузовиков. Резьбовые крышки менее удобны в использовании, так как требуют определенных затрат времени на вкручивание и выкручивание, однако более надежны. Крышки с байонетом открываются и закрываются за доли секунды, однако требуют приложения больших сил для надежного закрывания.
Крышки с откидным запором («канистрового» типа) надежно закрывают бак, быстро открываются и закрываются, однако в настоящее время они находят весьма ограниченное применение на грузовых автомобилях, тракторах и иной технике.
В свою очередь, резьбовые крышки отличаются по типу резьбы:
В первом случае резьба на крышке располагается на внутренней цилиндрической поверхности, а ответная резьба выполнена на внешней поверхности заливной горловины. Во втором случае все наоборот.
По наличию вентиляции крышки делятся на три типа:
Сегодня наиболее распространены крышки второго типа (с впускным клапаном), так как большинство современных автомобилей обязательно оснащается системой улавливания паров топлива закрытого типа. В этой системе пары топлива не сбрасываются в атмосферу, а собираются в адсорбере (который наполнен активированным углем), а при пуске двигателя направляются во впускной коллектор. Данный тип крышек также используется на мотоциклах, в маломощных генераторных установках, бензопилах и т.д., то есть в механизмах с топливным баком малого объема.
Крышки без клапанов используются нечасто, так как перенос впускного клапана на бак или в другое место требует больших затрат, чем устройство этого клапана в крышке.
Крышки с двумя клапанами наиболее широко использовались в старых автомобилях, до широкого внедрения системы улавливания паров топлива закрытого типа. Сегодня же такие крышки чаще всего можно встретить на отечественных грузовиках, тракторах и иной технике. Обычно клапаны объединены в одну конструкцию — паровоздушный клапан, но, фактически, здесь все равно два клапана, которые работают независимо друг от друга.
По типу и способу защиты от хищения топлива крышки бывают:
Сегодня наиболее широкое применение получили крышки с обычными (цилиндровыми) замками, которые могут быть легко установлены на место штатной крышки без средств защиты. В последние годы все более широкое применение находят крышки с кодовыми замками. Но не теряют своей актуальности и обычные крышки без замков — они традиционно используются на легковых автомобилях, в которых заливная горловина и крышка закрываются лючком, имеющим замок или открывающимся только из салона.
Навесной замок в современных баках и крышках уже практически не применяется, так как он не очень удобен и не обеспечивает надежной защиты. Такое решение чаще используется в простых крышках с откидным запором, а также его все еще можно встретить на старой технике.
Крышки с замком, который открывается ключом зажигания, применяются довольно редко, хотя они обеспечивают высокую степень защиты автомобиля от угона во время заправки. Дело в том, что замок такой крышки при открытии удерживает ключ, поэтому водителю приходится брать крышку с собой. Крышки данного типа используются несколькими автопроизводителями на ограниченном количестве моделей.
Также крышки можно условно разделить по наличию или отсутствию дополнительных элементов:
По материалу изготовления крышки делятся на две больших категории:
Крышки из пластика имеют то преимущество, что они устойчивы к коррозии и дольше сохраняют свои свойства под воздействием паров топлива. Металлические крышки обладают большей прочностью, поэтому они чаще применяются на грузовых автомобилях, тракторах и иной тяжелой технике.
Наконец, все крышки можно разделить на два класса по назначению:
Наибольшее применение находят крышки, предназначенные для конкретных автомобилей или модельных рядов, так как они разработаны с учетом особенностей бака и топливной системы, обеспечивают безопасность и надежно закрывают бак. Универсальные крышки — это скорее вынужденное и временное решение, такие крышки подходят для баков с различным диаметром заливных горловин, ими при необходимости можно закрыть практически любой бак.
Таким образом, крышек топливных баков сегодня существует огромное количество, однако все они имеют принципиально одинаковое устройство, отличаясь деталями — клапанами, замками, размерами и материалами.
Типичное устройство крышки топливного бака
Крышка имеет несложное устройство. Ее основу составляет корпус, в нижней части которого выполнена резьба или имеются выступы байонета. Также в нижней части крышки выходит один или два клапана той или иной конструкции. Сверху крышка закрыта кожухом (облицовкой), в котором могут быть предусмотрены отверстия для запуска воздуха, однако на многих крышках отверстия располагаются сбоку, в месте стыковки корпуса и кожуха. По периметру поверхности пробки, прилегающей к горловине, предусмотрено резиновое уплотнительное кольцо (прокладка).
Обычно в крышках используются традиционные пружинные клапаны различных конструкций. Впускные клапаны бывают двух основных видов:
В первом типе клапана через отверстие в нижней части пробки пропущен штифт, с обеих сторон несущий на себе диски. Верхний диск удерживает пружину, которая нижней частью упирается в дно крышки, а нижний диск закрывает отверстие в пробке. Во втором типе клапана используется пробка или диафрагма, прижатая к впускному отверстию с помощью пружины. Обычно такой клапан помещается в отдельный корпус, выполненный внутри крышки.
Выпускные клапаны бывают только диафрагменными, так как они обладают большой пропускной способностью и могут очень быстро (за доли секунды) сбросить давление в баке.
Если в крышке предусмотрено два клапана, то они объединяются в один паровоздушный клапан, однако работают они автономно и, в сущности, остаются отдельными клапанами. Обычно выпускной клапан выполняется в виде диафрагмы большого диаметра, прижатой с помощью пружины к нижней части крышки бака, а впускной клапан штифтового типа монтируется непосредственно на этой диафрагме. Возможны и другие варианты, например — вертикальное расположение двух диафрагменных клапанов, однако и в этом случае впускной клапан установлен на диафрагме выпускного.
Необходимо отметить, что в крышках топливных баков мотоциклов и иной малой техники, подверженной опрокидыванию и значительным кренам, в конструкции клапана предусмотрены простейшие элементы защиты от утечки топлива при опрокидывании. Обычно это шарик в конусообразном седле, который при критическом крене бака скатывается по седлу и перекрывает отверстие клапана. При восстановлении нормального положения шарик возвращается на место, открывая отверстие клапана.
Крышки с замками, особенно с кодовыми, имеют более сложное устройство. В таких крышках устанавливается личинка цилиндрового замка и запорные элементы — это приводит к некоторому увеличению длины и утяжелению крышки (за счет личинки замка). В крышках используются стандартные цилиндровые замки, поэтому их конструкцию здесь мы рассматривать не будем. Кодовый замок более компактен, выбор цифровой комбинации осуществляется с помощью поворотного диска, однако и эти замки тоже имеют стандартное устройство.
Особенности эксплуатации крышки топливного бака
Каких-то особенностей использования крышки бака нет, но есть несколько моментов, на которые стоит обратить внимание.
В некоторых крышках клапаны устроены таким образом, что они открываются с отчетливо слышным хлопком — это иногда настораживает водителей, однако ничего страшного здесь нет. Такие клапаны настроены на открывание при достаточно низком или высоком давлении в баке, поэтому резкое выравнивание давления происходит с щелчком или хлопком.
В крышках мотоциклов, как было сказано выше, могут использоваться защитные клапаны с шариком — этот шарик ничем не закреплен, поэтому просто болтается в седле. Если потрясти крышку, то можно отчетливо услышать стук шарика, некоторыми водителями этот стук воспринимается, как следствие неисправности. Однако в действительности стук шарика, напротив, свидетельствует о нормальном состоянии клапана.
При эксплуатации автомобиля нужно следить за правильностью и надежностью закрытия крышки бака, а если обнаруживается неисправность или повреждение крышки, то ее следует заменить. Так как неисправная крышка может стать причиной утечки топлива, а неисправные клапаны превращают бак в буквальном смысле слова в мину замедленного действия.
Как правильно выбрать крышку топливного бака
Выбирая новую крышку бака, нужно опираться на характеристики «родной» крышки, то есть учитывать тип крепления, диаметр, наличие клапанов и т.д. При выборе резьбовой крышки обязательно нужно учитывать тип (внешняя или внутренняя) и шаг резьбы. При выборе крышки с байонетом — тип и положение лепестков, штырьков или других запорных деталей.
При покупке крышки с замком нужно учитывать, что они подходят только к определенным моделям или линейкам моделей автомобилей. Крышка от другого автомобиля по размерам может и подойдет, однако далеко не факт, что она будет закрываться на замок — этому может препятствовать иная конструкция наливной горловины.
Правильный выбор и своевременная замена крышки при ее поломке — гарантия защиты топлива от утечки или кражи, а также безопасности топливной системы автомобиля в любых условиях эксплуатации.
Как открыть замерзшую крышку бензобака в мороз
Прежде всего разберемся, что именно может замерзнуть в системе механизмов, отвечающих за заливку топлива.
Это лючок бензобака, который может удерживаться пружиной и открываться простым потягиванием крышки на себя. Кроме того, из-за перепада температур и в особенности после мойки вполне может обледенеть крышка горловины, которая у подавляющего большинства моделей закручивается, как пробка у бутылки.
Нередки также случаи, когда обледеневает тросик, через который приводится в движение металлический запор после отжимания соответствующего рычажка в салоне и даже пластиковые щеколды лючка бензобака. Соответственно, бороться с обледенением можно не одним и не двумя способами.
Обычно можно услышать следующие советы по разморозке лючка и крышки горловины топливного бака: отогрейте створку или крышку руками. Подышите на лючок.
Если замерзла личинка замка, нагрейте ключ зажигалкой и попробуйте просунуть его внутрь скважины. Все бы хорошо, но нередко такие очевидные меры не срабатывают.
Нередко бывает достаточно несколько раз нажать на крышку бензобака, немного вдавив ее, чтобы лед потрескался и перестал ее удерживать.
Иногда имеет смысл воспользоваться подручными инструментами типа тонких отверток или линеек. Но в этом случае нужно следить за тем, чтобы не повредить ЛКП.
Если проблема в замерзшей личинке замка, то ситуацию может спасти коктейльная трубочка или даже стержень или корпус авторучки. Засовываем или прислоняем такой инструмент к замороженным элементам и дуем. Удивительно, но часто такой способ срабатывает.
Зайдите в здание АЗС и попросите, чтобы вам организовали кипяток. Подойдет также стакан с горячим кофе.
Если это невозможно, купите пластиковую бутылку воды и налейте в нее горячей воды из крана. Эту бутылку или стакан прикладывайте к лючку или крышке багажника, пока они не отогреются.
Этим химикатом нужно будет обработать лючок или крышку, понемногу шевеля конструкцию. Возможно, помощь по размораживанию окажет и буквально вездесущная WD-40, а может и водка, а также другие крепкие напитки, которые опять же нужно будет вылить на элементы топливного бака.
Если день солнечный, и вы не очень спешите, подставьте под солнечные лучи ту сторону автомобиля, с которой организован лючок.
Некоторые автомобилисты утверждают, что такой манипуляции должно хватить, чтобы через какое-то время лед растопился. Нам, правда, последний совет кажется сомнительным.
Чтобы мороз не сыграл с вашим автомобилем такую шутку, не забывайте перед наступлением холодов и после каждой мойки зимой обрабатывать элементы лючка бензобака мовилем, смазкой на основе силикона или другой нежидкой смазкой. Не будет лишним опрыскать места возможного обледенения «вэдэшкой».
